人教版 (新課標)選修3選修3-1第二章 恒定電流8 多用電表的原理學案

這是一份人教版 (新課標)選修3選修3-1第二章 恒定電流8 多用電表的原理學案，共4頁。
重點難點：理解并掌握歐姆表的工作原理。
自主學習
1. 在直流電源對小燈泡供電的情況下，測量電路某兩點的電壓用 ，測量電路通過的電流用 ，粗測導體的電阻用 。
2.在直流電源對小燈泡供電的情況下，用多用電表測小燈泡的電壓，應將多用電表的選擇開關旋至 ，其量程應 小燈泡兩端電壓的估計值，注意紅表筆接觸點的電勢比黑表筆 。
3.用多用電表測量通過小燈泡的電流，應將多用電表的選擇開關旋至 ，其量程應 通過小燈泡電流的估計值，電流應從 表筆流入電表。
4.多用電表做歐姆表使用時，電表內部的電源接通，電流從歐姆表的 表筆流出，經過被測電阻，從 表筆流入，指針指在刻度盤 所測的電阻較準確。
同步導學

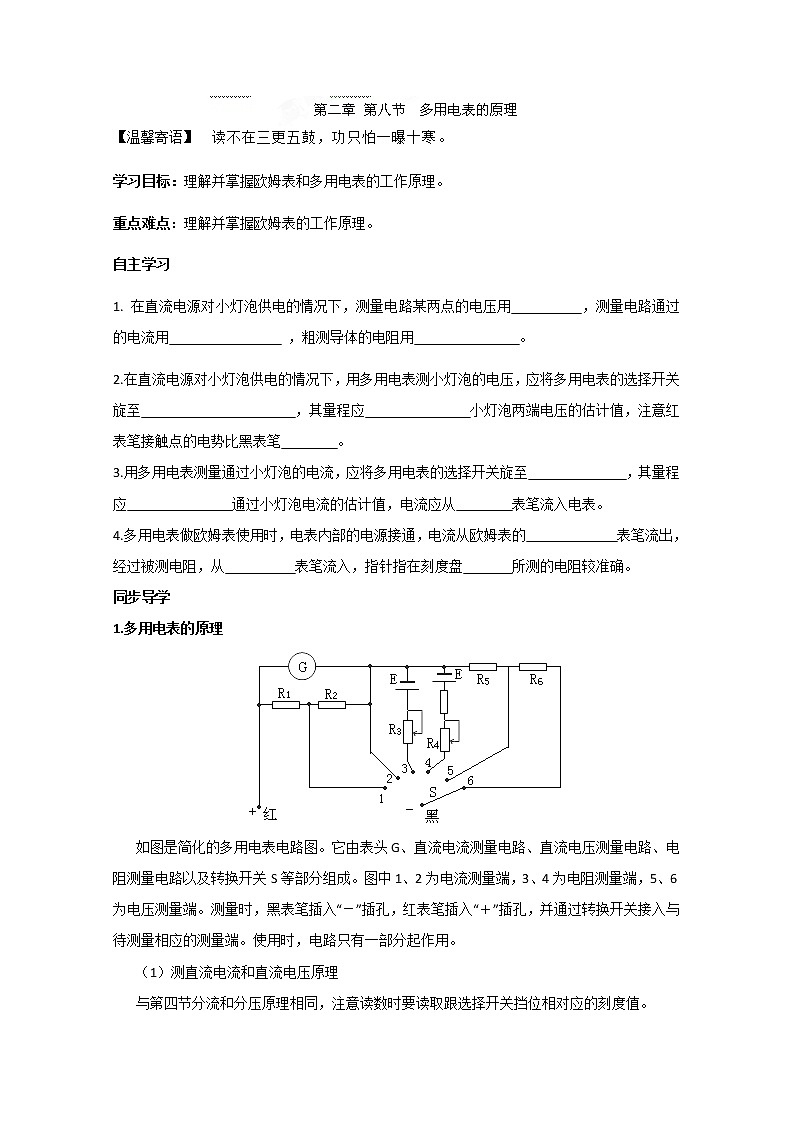

1.多用電表的原理
如圖是簡化的多用電表電路圖。它由表頭G、直流電流測量電路、直流電壓測量電路、電阻測量電路以及轉換開關S等部分組成。圖中1、2為電流測量端，3、4為電阻測量端，5、6為電壓測量端。測量時，黑表筆插入“－”插孔，紅表筆插入“＋”插孔，并通過轉換開關接入與待測量相應的測量端。使用時，電路只有一部分起作用。
（1）測直流電流和直流電壓原理
與第四節分流和分壓原理相同，注意讀數時要讀取跟選擇開關擋位相對應的刻度值。

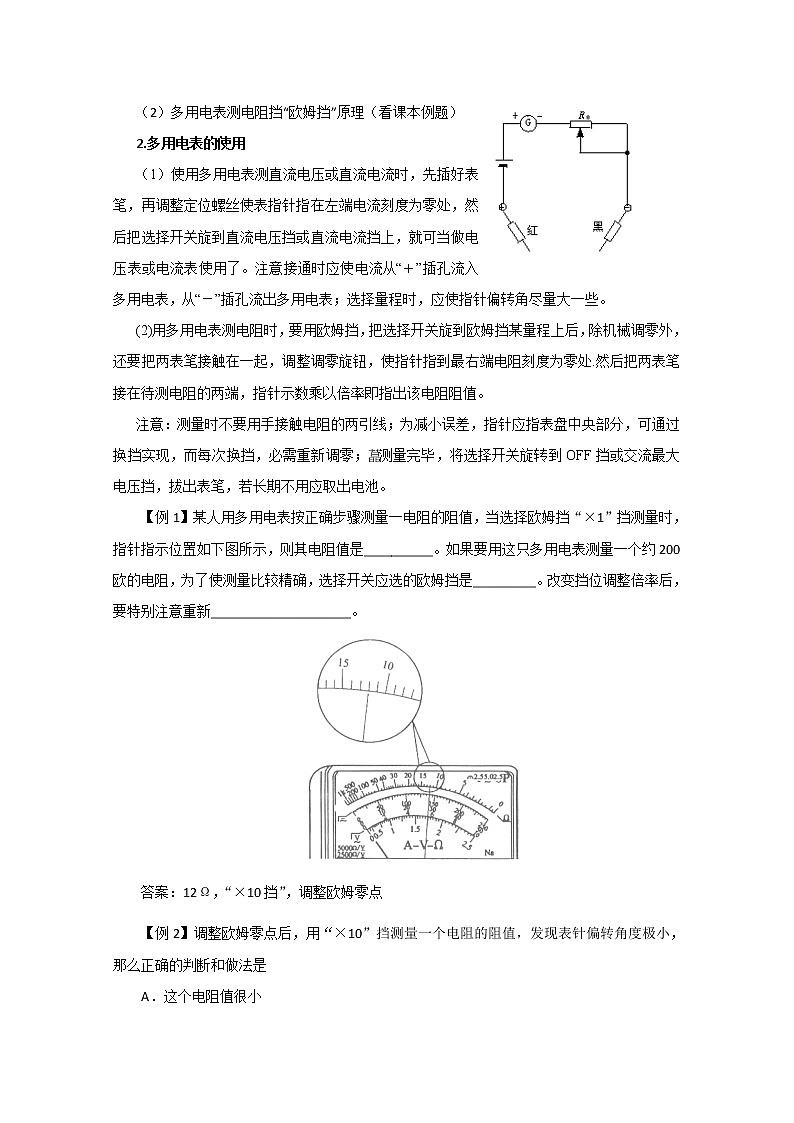

（2）多用電表測電阻擋“歐姆擋”原理（看課本例題）
2.多用電表的使用
（1）使用多用電表測直流電壓或直流電流時，先插好表筆，再調整定位螺絲使表指針指在左端電流刻度為零處，然后把選擇開關旋到直流電壓擋或直流電流擋上，就可當做電壓表或電流表使用了。注意接通時應使電流從“＋”插孔流入多用電表，從“－”插孔流出多用電表；選擇量程時，應使指針偏轉角盡量大一些。
(2)用多用電表測電阻時，要用歐姆擋，把選擇開關旋到歐姆擋某量程上后，除機械調零外，還要把兩表筆接觸在一起，調整調零旋鈕，使指針指到最右端電阻刻度為零處.然后把兩表筆接在待測電阻的兩端，指針示數乘以倍率即指出該電阻阻值。
注意：測量時不要用手接觸電阻的兩引線；為減小誤差，指針應指表盤中央部分，可通過換擋實現，而每次換擋，必需重新調零；測量完畢，將選擇開關旋轉到OFF擋或交流最大電壓擋，拔出表筆，若長期不用應取出電池。
【例1】某人用多用電表按正確步驟測量一電阻的阻值，當選擇歐姆擋“×1”擋測量時，指針指示位置如下圖所示，則其電阻值是__________。如果要用這只多用電表測量一個約200歐的電阻，為了使測量比較精確，選擇開關應選的歐姆擋是_________。改變擋位調整倍率后，要特別注意重新____________________。
答案：12Ω，“×10擋”，調整歐姆零點
【例2】調整歐姆零點后，用“×10”擋測量一個電阻的阻值，發現表針偏轉角度極小，那么正確的判斷和做法是
A．這個電阻值很小
B．這個電阻值很大
C．為了把電阻值測得更準確些，應換用“×1”擋，重新調整歐姆零點后測量。
D．為了把電阻值測得更準確些，應換用“×100”擋，重新調整歐姆零點后測量。
答案：BD
【例4】用多用電表測量如圖所示的電路中通過燈泡的電流時，首先把選擇開關撥到_______擋，然后把多用電表 聯在電路中，則電流應從 表筆流入，從 表筆流出。
答案：直流電流，串，紅，黑
當堂達標
1. 下圖為多用電表歐姆擋的原理示意圖，其中電流表的滿偏電流為300μA，內阻rg=100W，調零電阻最大阻值R=50kΩ，串聯的固定電阻R0=50Ω，電池電動勢E=1.5V。用它測量電阻Rx，能準確測量的阻值范圍是( )
A30kΩ～80kΩ B3kΩ～8kΩ
C300Ω～80Ω D30Ω～80Ω
2. 用多用電表歐姆擋測電阻,有許多注意事項,下列說法中哪些是錯誤的 （ ）
A. 測量前必須調定位螺絲 , 待指針指零 , 而且每測一次電阻都要重新調零
B. 每次換擋后必須重新進行電阻調零
C. 待測電阻如果是連接在某電路中，應把它先與其他元件斷開，再進行測量
D. 兩個表筆要與待測電阻接觸良好才能測得較準確，為此,應當用兩個手分別將兩個表筆與電阻兩端緊緊捏在一起
E. 使用完畢應當拔出表筆，并把選擇開關旋到交流電壓最高擋
3. 圖中B為電源，R1、R2為電阻.K為開關?，F(xiàn)用多用電表測量流過電阻R2的電流。將多用電表的選擇開關調至直流電流擋（內阻很?。┮院螅_的接法是（ ）
A．保持K閉合，將紅表筆接在a處，黑表筆接在b處
B．保持K閉合，將紅表筆接在b處，黑表筆接在a處
C．將K斷開，紅表筆接在a處，黑表筆接在b處
D．將K斷開，紅表筆接在b處，黑表筆接在a處
4. 一學生使用多用電表測電阻,他在實驗中有違反使用
規則之處,他的主要實驗步驟如下:
（1）.把選擇開關扳到“×1k”的歐姆擋上.
（2）.把表筆插入測試筆插孔中,先把兩根表筆相接觸,旋轉調零旋鈕,使指針指在電阻刻度的零位上.
（3）.把兩根表筆分別與某一待測電阻的兩端相接,發現這時指針偏轉較小.
（4）.換用"×100"的歐姆擋,發現這時指針偏轉適中.隨即記下歐姆數值.
（5）.把表筆從測試筆插孔中拔出后,就把多用電表放回桌上原處,實驗完畢.
這個學生在測量時已注意到:待測電阻與其他元件和電源斷開,不用手碰表筆的金屬桿.這個學生在實驗中違反了哪一或哪些重要的使用規則?
答: .
5.一個多用電表的電池已經使用很久了，但是轉動調零旋鈕時，仍可使表針調至零歐姆刻度。這時測量出的電阻R測與所測電阻的真實值R真相比，將 （填“偏大”、“偏小”、“不變”）。
6.一個盒子內裝有由導線和幾個相同阻值的電阻組成的電路，盒外的1、2、3、4是該電路的4個接線柱 .己知1、2間電阻是1 、3 間電阻的2倍，1、3 間電阻又等于2、4 間電阻，而3、4間沒有明顯的電阻，試畫出盒內電路最簡單的一種電路圖 .
