§2.8　多用電表的原理
河北師大附中　　 李喜昌

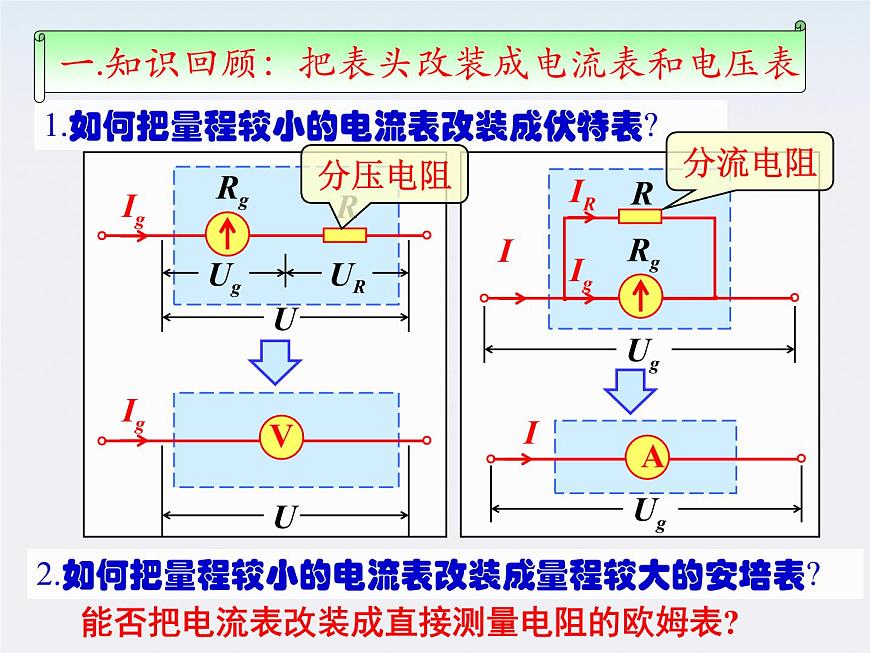

1.如何把量程較小的電流表改裝成伏特表?
2.如何把量程較小的電流表改裝成量程較大的安培表?
能否把電流表改裝成直接測量電阻的歐姆表?

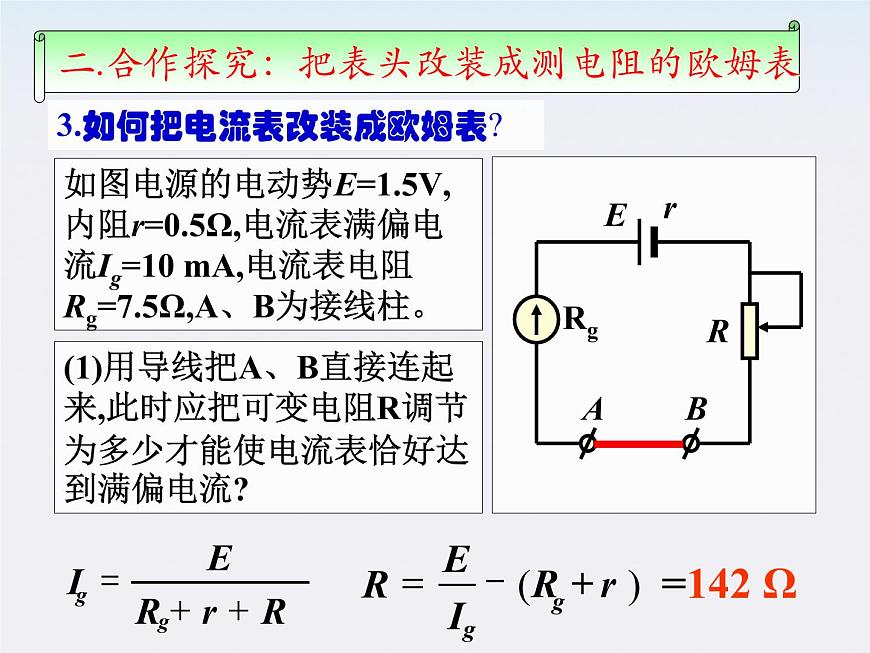

如圖電源的電動勢E=1.5V,內阻r=0.5Ω,電流表滿偏電流Ig=10 mA,電流表電阻Rg=7.5Ω,A、B為接線柱。
(1)用導線把A、B直接連起來,此時應把可變電阻R調節為多少才能使電流表恰好達到滿偏電流?
3.如何把電流表改裝成歐姆表?

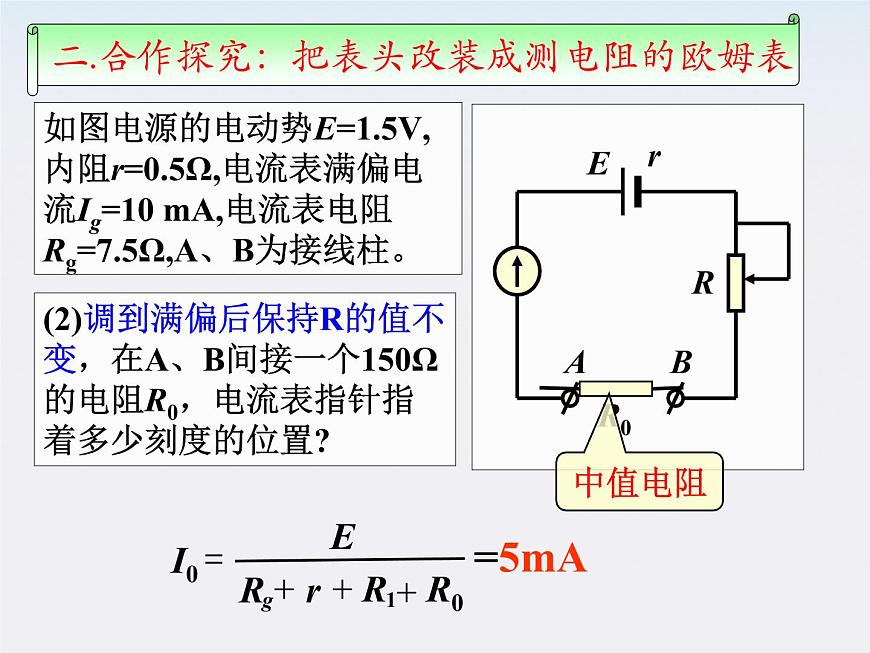

(2)調到滿偏后保持R的值不變，在A、B間接一個150Ω的電阻R0，電流表指針指著多少刻度的位置?

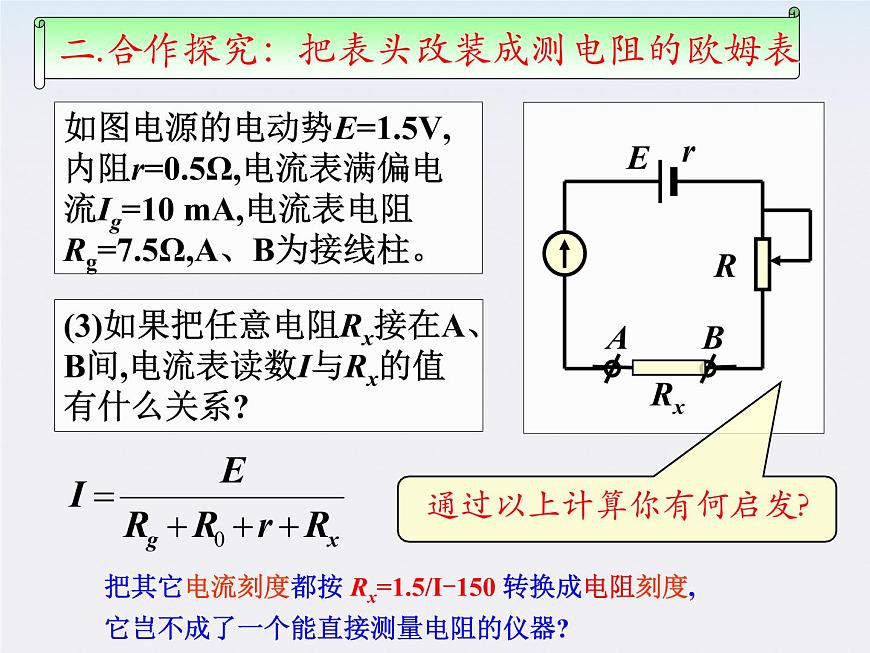

(3)如果把任意電阻Rx接在A、B間,電流表讀數I與Rx的值有什么關系?
通過以上計算你有何啟發?
把其它電流刻度都按 Rx=1.5/I-150 轉換成電阻刻度,它豈不成了一個能直接測量電阻的儀器?

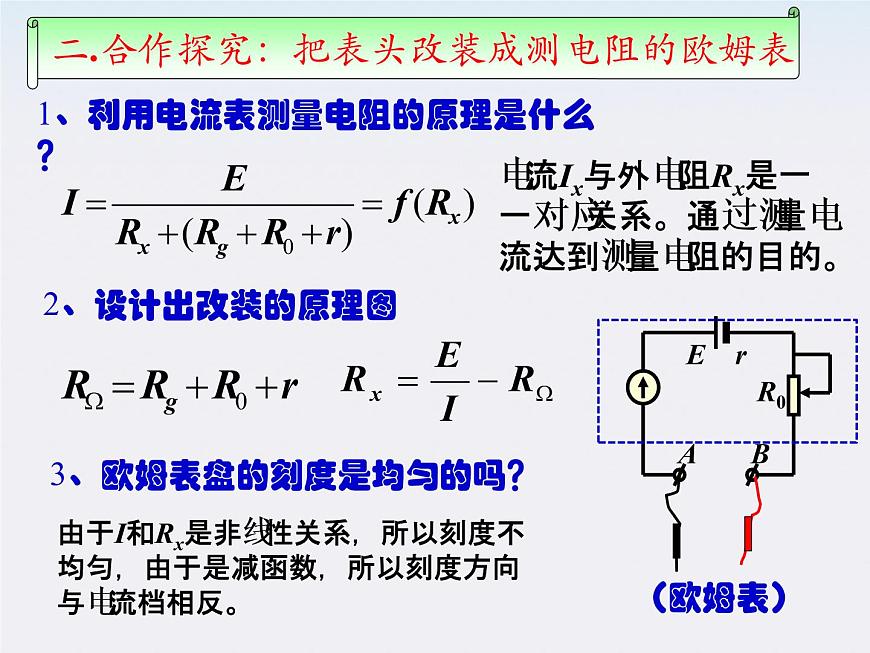

2、設計出改裝的原理圖
電流Ix與外電阻Rx是一一對應關系。通過測量電流達到測量電阻的目的。
1、利用電流表測量電阻的原理是什么？
3、歐姆表盤的刻度是均勻的嗎？
由于I和Rx是非線性關系，所以刻度不均勻，由于是減函數，所以刻度方向與電流檔相反。
(1)電流10mA刻度對應待測電阻為______
(5)電流任意刻度 對應待測電阻為多少？

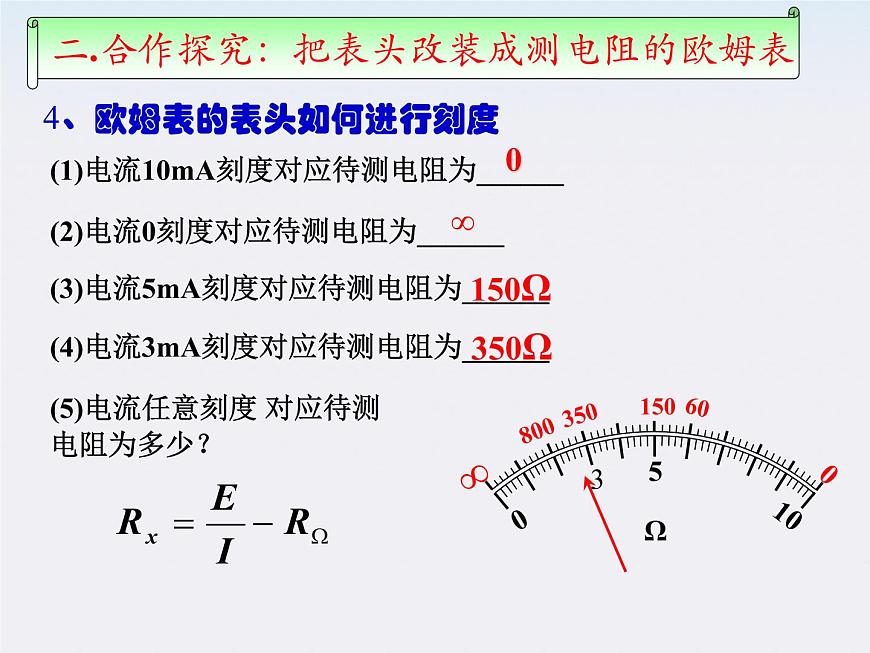

4、歐姆表的表頭如何進行刻度
(2)電流0刻度對應待測電阻為______
(3)電流5mA刻度對應待測電阻為______
(4)電流3mA刻度對應待測電阻為______
5、如何求歐姆表的中值電阻？
問題:能否讓它們共用一個表頭制成一個多用電表呢?
請完成最簡單的多用電表的電路圖
下面是一個多量程多用電表的電路示意圖，電流、電壓、電阻各有兩個量程。請談一談：開關S 調到哪兩個位置上多用電表測量的是電流？調到哪兩個位置上測量的是電壓？調到哪兩位置上測量的是電阻？?jī)蓚€(gè)位置中哪個位置測量的量程大？ 在識別電阻檔和電壓檔電路時，可以把虛線框內的電路當成一個電流表。
1、2為電流表，3、4為歐姆表，5、6為電壓表
1．關于多用電表及其使用，下列說法正確的是（ ）A．電流、電壓及電阻擋的刻度都是均勻的B．測電壓時，其紅表筆接高電勢處C．測電路中某個電阻的阻值時，一定要將該電阻與其它元件斷開D．測電阻時要選擇適當?shù)膿跷?，使電表的指針接近滿偏
2. 用多用電表歐姆擋測電阻,有許多注意事項,下列說法中哪些是錯誤的 （ ）A. 測量前必須調定位螺絲 , 待指針指零 , 而且每測一次電阻都要重新調零B. 每次換擋后必須重新進行電阻調零C. 待測電阻如果是連接在某電路中，應把它先與其他元件斷開，再進行測量D. 兩個表筆要與待測電阻接觸良好才能測得較準確，為此,應當用兩只手分別將兩個表筆與電阻兩端緊緊捏在一起E. 使用完畢應當拔出表筆，并把選擇開關旋到交流電壓最高擋
（2005年遼寧綜合卷32）
3.圖中B為電源，R1、R2為電阻.K為電鍵。現用多用電表測量流過電阻R2的電流。將多用電表的選擇開關調至直流電流擋（內阻很?。┮院螅_的接法是（　 ）A.保持K閉合, 將紅表筆接在a處, 黑表筆接在b處B.保持K閉合, 將紅表筆接在b處, 黑表筆接在a處C.將K斷開, 紅表筆接在a處, 黑表筆接在b處D.將K斷開, 紅表筆接在b處, 黑表筆接在a處
（2000年北京安徽春季卷18）
4.在使用多用表測電阻時，有一個步驟是將兩表筆短路，調節表上某旋鈕，使指針指到表盤上電阻的示數為_________處.測量某電池的端電壓時，要將紅表筆接到電池的______極。測量電流時，要使電流由_____表筆流入多用電表.
紅表筆接到多用表表頭的正接線柱，測量電壓、電流時，紅表筆應接到高電勢處，因此要將紅表筆接到電池的正極；測量電流時，要使電流由紅表筆表筆流入多用電表。
解：兩表筆短路，即被測電阻為零，此時針指到表盤上電阻的示數為0Ω處，否則應調節調零旋鈕使指針指向0Ω處；
5. 一學生使用多用電表測電阻,他在實驗中有違反使用規則之處,他的主要實驗步驟如下:（1）把選擇開關扳到“×1k”的歐姆擋上.（2）把表筆插入測試筆插孔中,先把兩根表筆相接觸,旋轉調零旋鈕,使指針指在電阻刻度的零位上.（3）把兩根表筆分別與某一待測電阻的兩端相接,發現這時指針偏轉較小.（4）換用“×100”的歐姆擋,發現這時指針偏轉適中.隨即記下歐姆數值.
（5）把表筆從測試筆插孔中拔出后,就把多用電表放回桌上原處,實驗完畢.這個學生在測量時已注意到:待測電阻與其他元件和電源斷開,不用手碰表筆的金屬桿.這個學生在實驗中違反了哪一或哪些重要的使用規則?答：????????? ?????? .
換用歐姆擋的量程時,要重新調整零旋鈕;多用電表使用后不能把選擇開關置于歐姆擋.
（2006年天津卷22. 2）
一多用電表的電阻檔有三個倍率，分別是×1、×10、×100。用×10檔測量某電阻時，操作步驟正確，發現表頭指針偏轉角度很小。為了較準確地進行測量，應換到 檔。如果換檔后立即將表筆連接待測電阻進行讀數,那么缺少的步驟是 。若補上該步驟后測量,表盤的示數如圖。則該電阻的阻值是 Ω。
（2008年理綜寧夏卷22、I）
⑴如果是用×10Ω檔測量電阻，則讀數為 Ω.⑵如果是用直流10 mA檔測量電流，則讀數為 mA．⑶如果是用直流5V檔測量電壓，則讀數為 V.
右圖為一正在測量中的多用電表表盤.
解： 歐姆檔在最上面的一排數據讀取，讀數為
電流檔測量讀取中間的三排數據的最底下一排數據，讀數為
同樣直流電壓檔測量讀取中間的三排數據的中間一排數據較好，讀數為
35.9×0.1V=3.59V。
（2009年理綜全國卷Ⅱ22）
8.某同學利用多用電表測量二極管的反向電阻。完成下列測量步驟：（1）檢查多用電表的機械零點。（2）將紅、黑表筆分別插入正、負表筆插孔,將選擇開關拔至電阻測量擋適當?shù)牧砍烫帯＃?）將紅、黑表筆_________，進行歐姆調零.（4）測反向電阻時，將____表筆接二極管正極,將_____表筆接二極管負極，讀出電表示數。（5）為了得到準確的測量結果，應讓電表指針盡量指向表盤__________（填“左側”、“右側”或“中央”）;否則，在可能的條件下,應重新選擇量程, 并重復步驟（3）、（4）。（6）測量完成后將選擇開關拔向______位置。
歐姆表盤的刻度線分布不均勻, 讀數誤差大, 在中央的刻度線比較均勻，所以盡量讓指針指向表盤的中央。測量完成后應將開關打到OFF檔。
本題考查多用電表的使用。
首先要機械調零，在選擇量程后還要進行歐姆調零，而且每一次換量程都要重復這樣的過程.
(3)將紅黑表筆短接，即為歐姆調零。
測量二極管的反向電阻時應將紅筆接二極管的正極，黑接負極。
9、用多用電表歐姆擋(×100)測試三只晶體二極管,其結果依次如圖①、②、③所示。由圖可知,圖?? ? 中的二極管是好的，該二極管的正極是??? 端.
10.一個盒子內裝有由導線和幾個相同阻值的電阻組成的電路，盒外的1、2、3、4是該電路的4個接線柱.己知1、2間電阻是1 、3 間電阻的2倍, 1、3 間電阻又等于2、4 間電阻，而3、4間沒有明顯的電阻,試畫出盒內電路最簡單的一種電路圖 。
用多用電表的直流電壓擋測各對接點間電壓
1.關于多用電表表面上的刻度線 , 下列說法中正確的是（ ）A. 直流電流刻度線和直流電壓刻度線都是均勻的可以共用同一刻度線B. 電阻刻度是不均勻的C.交流電壓刻度線是均勻的D.電阻刻度上的零刻度線與直流電流最大刻度線相對應
2. 用P=U2/R 求出的“220V,40W”電燈泡電阻為1210Ω，用多用電表測得其電阻只有90Ω，下列說法中正確的是（ ）A. 兩個電阻阻值相差懸殊是不正常的 , 一定是測量時讀錯了數據B. 兩個阻值相差懸殊是正常的 , 因?yàn)闅W姆表測電阻的誤差大C. 兩個阻值相差懸殊是不正常的 , 可能出廠時把燈泡的功率標錯了D. 兩個阻值相差懸殊是正常的 ,1210Ω是正常工作狀態 ( 溫度很高 ) 的阻值 ,90Ω是常溫下的阻值
3.在圖示電路的三根導線中,有一根是斷的,電源、電阻器R1、R2及另外兩根導線都是好的.為了查出斷導線,某學生想先將多用電表的紅表筆連接在電源的正極a,再將黑表筆分別連接在電阻器R1的b端和R2的c端,并觀察多用電表指針的示數.在下列選擋中,符合操作規程的是（ ）(A)直流10V擋??????????????????????????(B)直流0.5A擋(C)直流2.5V擋????????????????????????? (D)歐姆擋
4、如圖為歐姆表的原理示意圖，其中電流表的滿偏電流Ig=300微安，內阻Rg=100歐，可變電阻R的最大值為10千歐，電池的電動勢E=1.5V，內阻r=0.5歐，圖中與接線柱A相連的表筆顏色應該是_______色，按照正確使用方法測量電阻Rx的阻值時，指針指在刻度盤的正中央，則Rx=__________千歐。
解析：歐姆表是電流表改裝的，必須滿足電流的方向“＋ ”進“－”出，即回路中電流從標有“＋”標志的紅表筆進去，所以與A相連的表筆顏色是紅色；
當兩表筆短接（即Rx=0）時，電流表應調至滿偏電流Ig，設此時歐姆表的內阻為R內，此時有關系
當指針指在刻度盤的正中央時I=Ig/2，有
5、如圖是把量程為3mA的電流表改裝成歐姆表的示意圖，其中E=1.5 V， 改裝結束后將原電流表3mA刻度處定為零阻值位置，則2mA刻度處應標多少歐姆? 1 mA刻度處應標多少歐姆?
I2=2mA n=1.5
I1=1mA n=3
6．某一個多用電表的表盤部分刻度已模糊不清,調零后, 用它測量一個20Ω的電阻時，指針恰好指在刻度盤正中間。如果用它的同一檔來測量一個未知電阻，指針指在滿刻度的1/3處，則該電阻的阻值為___________Ω.
R中=20 Ω，Rx= 40 Ω
7、如圖是一個多用表的刻度盤，當多用表選擇開關置于“30mA”檔時，測出的電流強度為 ；當選擇開關置于“12V”檔時，測出的電壓為 ;當選擇開關置于“×100 Ω” 檔時，測出的電阻為 。
R中=100 Ω，Rx=50 Ω
指針?biāo)柑幍碾娮杩潭仁?0Ω，則測出的電阻為5kΩ.
（2003年北京春季卷27）
8.（1）圖1為多用電表的示意圖，其中S、K、T為三個可調節的部件，現用此電表測量一阻值約為20~30Ω的定值電阻，測量的某些操作步驟如下：①調節可調部件 ，使電表指針停在 位置;②調節可調部件K，使它的尖端指向 位置;③將紅、黑表筆分別插入“+”、“－”插孔，筆尖相互接觸，調節可調部件 ，使電表指針指向 位置。
根據試題要求填空或作圖。
（2）在用多用表測量另一電阻的阻值時，電表的讀數如圖2所示，該電阻的阻值為 Ω.
9.如圖所示，黑箱中有四個相同的電阻和導線組成的電路，測出1、2、3、4間電阻值R12=3R13，R23=R24=R34=2R13，請畫出箱內電路圖。
B組能力訓練題10.
（2005年北京卷22）
10.“黑盒子”表面有a、b、c三個接線柱，盒內總共有兩個電子元件，每?jī)蓚€(gè)接線柱之間只可能連接一個元件。為了探明盒內元件的種類及連接方式，某位同學用多用電表進行了如下探測：第一步：用電壓擋，對任意兩接線柱正、反向測量，指針不發生偏轉第二步：用電阻×100擋，對任意兩個接線柱正、反向測量，指針偏轉情況如圖1所示。
（2）圖2示出了圖1〔1〕和圖1〔2〕中歐姆表指針?biāo)幍奈恢?，其?duì)應的阻值是_______Ω，圖3示出了圖1〔3〕中歐姆表指針?biāo)幍奈恢?，其?duì)應的阻值是__________Ω。
（1）第一步測量結果表明盒內______________.
（3）請?jiān)趫D4的接線柱間，用電路圖符號畫出盒內的元件及連接情況。（4）一個小燈泡與3V電池組的連接情況如圖5所示。如果把圖5中e、f兩端用導線直接相連，小燈泡仍可正常發光。欲將e、f兩端分別與黑盒子上的兩個接線柱相連，使小燈泡仍可發光。那么，e端應連接到_________接線柱，f端應連接到_______接線柱。
