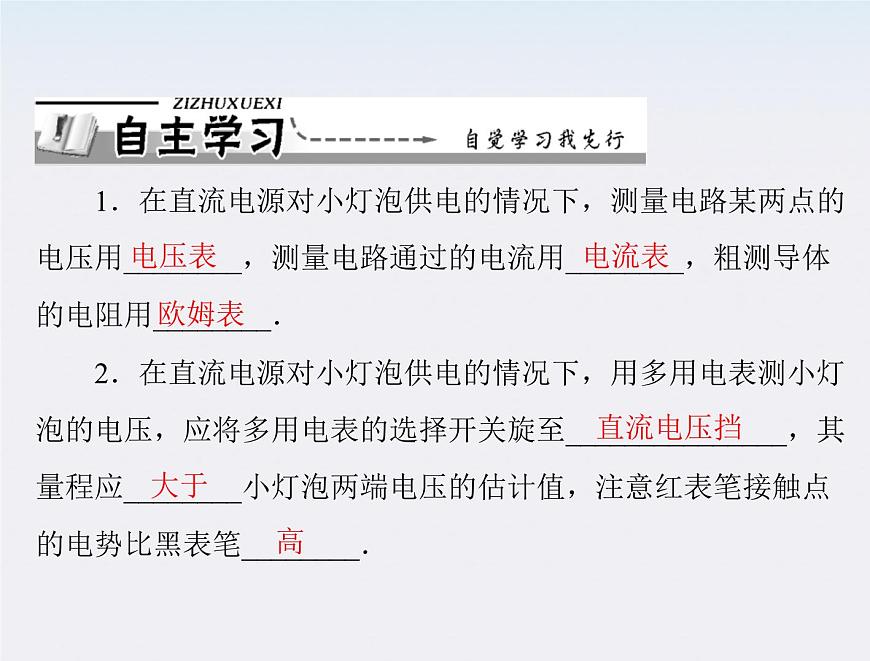

1．在直流電源對小燈泡供電的情況下，測量電路某兩點的電壓用________，測量電路通過的電流用________，粗測導體
的電阻用________．
2．在直流電源對小燈泡供電的情況下，用多用電表測小燈泡的電壓，應將多用電表的選擇開關旋至_______________，其量程應________小燈泡兩端電壓的估計值，注意紅表筆接觸點
的電勢比黑表筆________．

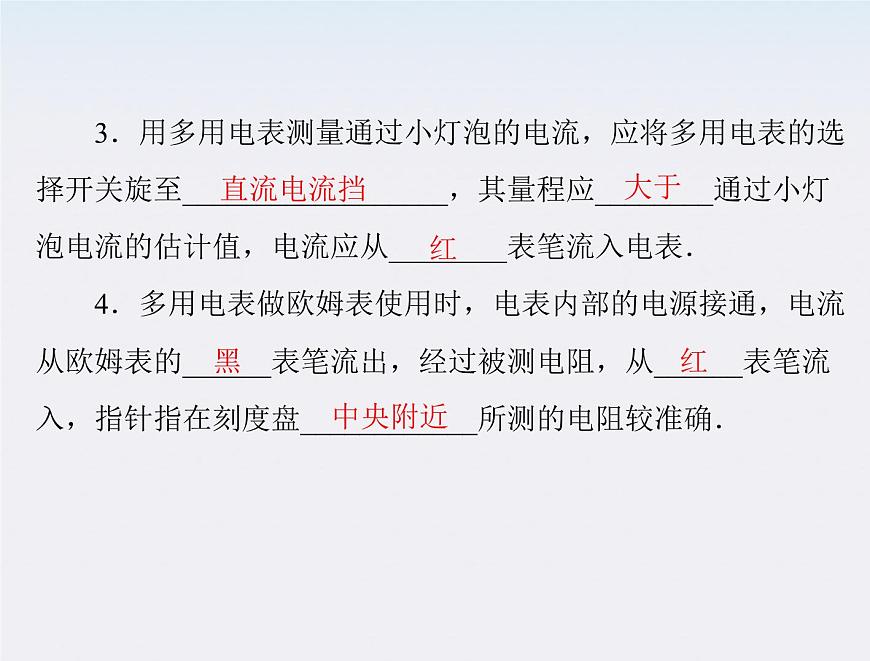

3．用多用電表測量通過小燈泡的電流，應將多用電表的選擇開關旋至__________________，其量程應________通過小燈泡電流的估計值，電流應從________表筆流入電表．4．多用電表做歐姆表使用時，電表內部的電源接通，電流從歐姆表的______表筆流出，經過被測電阻，從______表筆流入，指針指在刻度盤____________所測的電阻較準確．

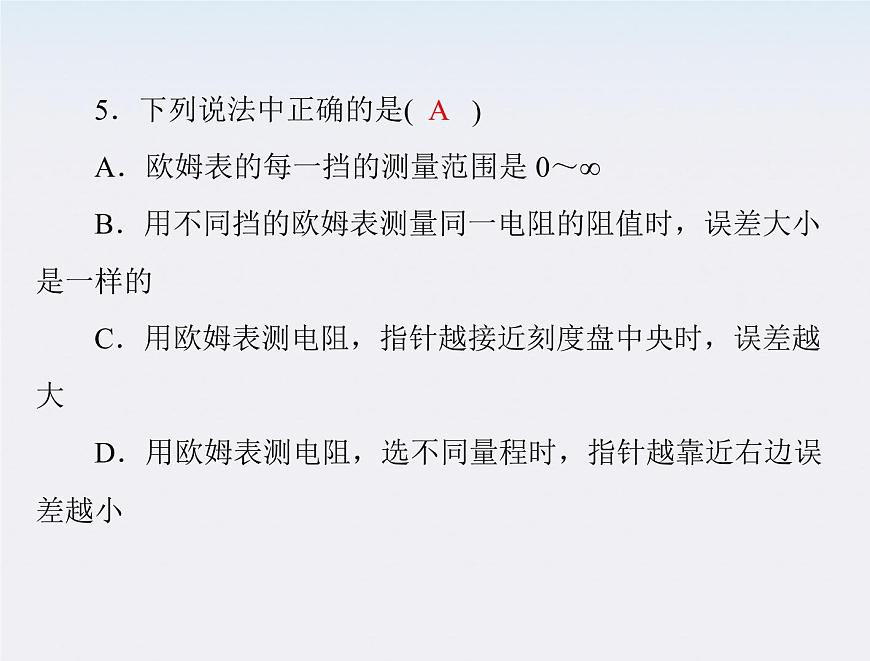

5．下列說法中正確的是(
A．歐姆表的每一擋的測量范圍是 0～∞B．用不同擋的歐姆表測量同一電阻的阻值時，誤差大小是一樣的C．用歐姆表測電阻，指針越接近刻度盤中央時，誤差越大D．用歐姆表測電阻，選不同量程時，指針越靠近右邊誤差越小

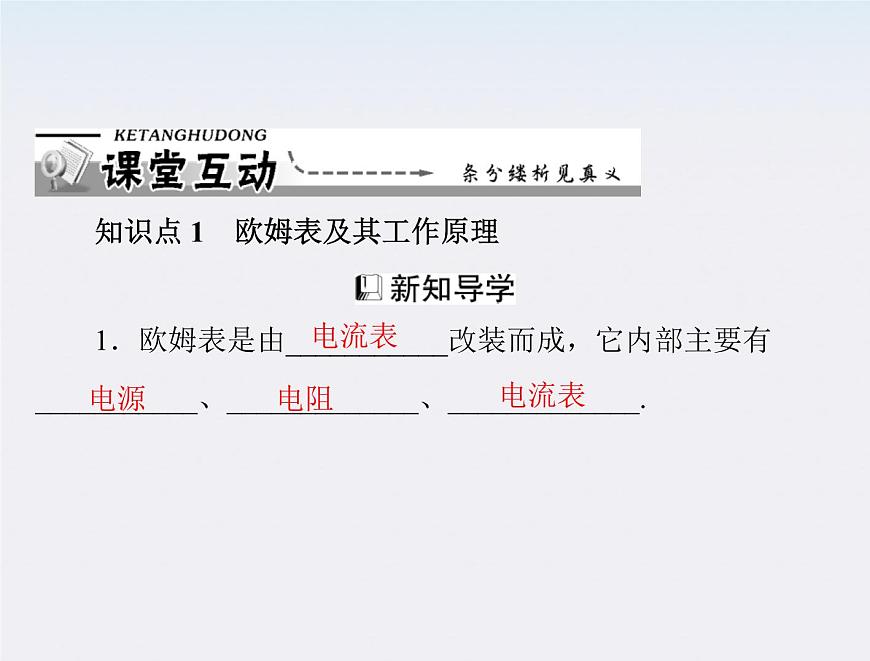

知識點 1 歐姆表及其工作原理1．歐姆表是由___________改裝而成，它內部主要有___________、_____________、_____________.

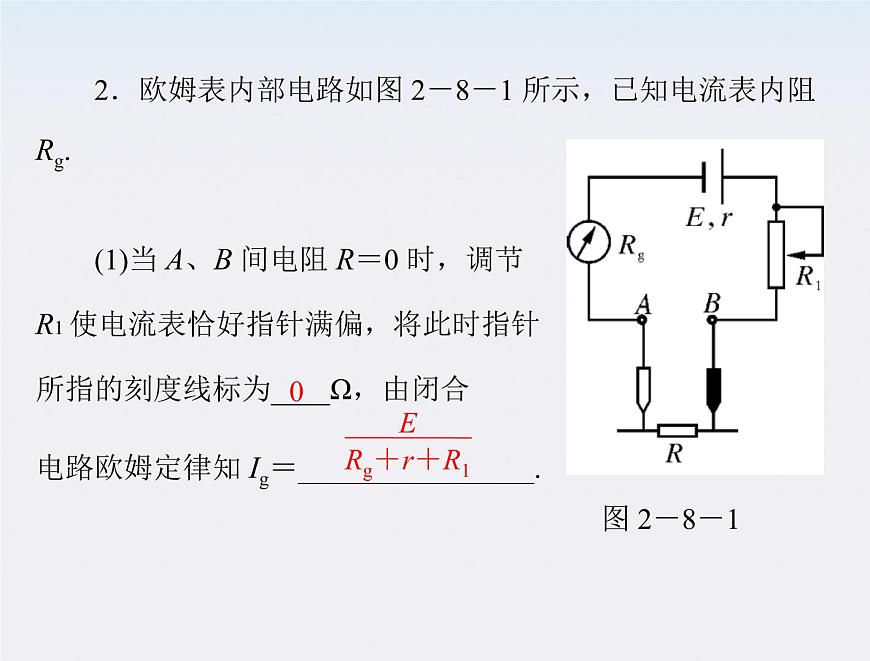

2．歐姆表內部電路如圖 2－8－1 所示，已知電流表內阻
(1)當 A、B 間電阻 R＝0 時，調節
R1 使電流表恰好指針滿偏，將此時指針
所指的刻度線標為____Ω，由閉合
電路歐姆定律知 Ig＝________________.

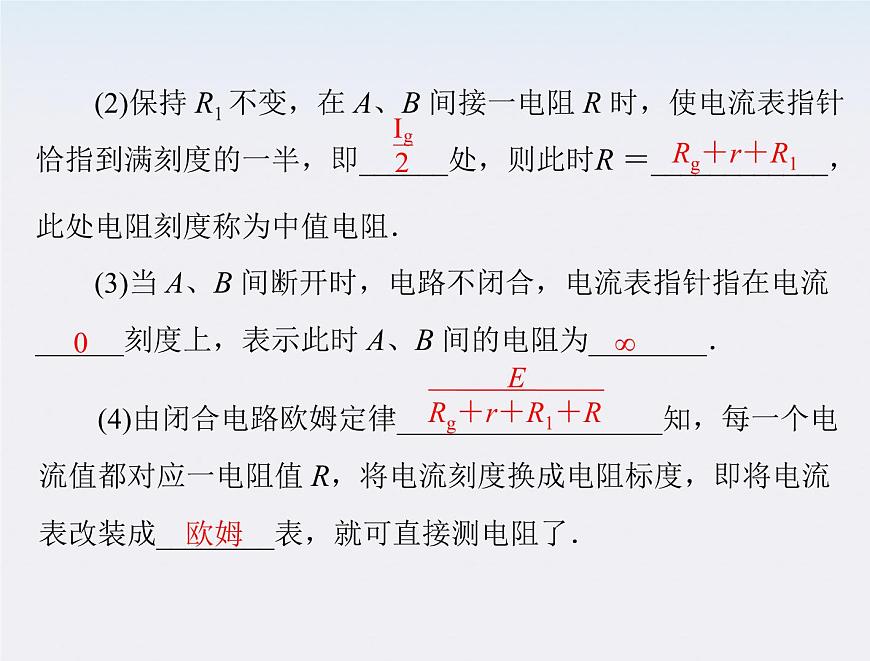

(2)保持 R1 不變，在 A、B 間接一電阻 R 時，使電流表指針恰指到滿刻度的一半，即______處，則此時R ＝____________，此處電阻刻度稱為中值電阻．(3)當 A、B 間斷開時，電路不閉合，電流表指針指在電流______刻度上，表示此時 A、B 間的電阻為________．
Rg＋r＋R1
(4)由閉合電路歐姆定律__________________知，每一個電流值都對應一電阻值 R，將電流刻度換成電阻標度，即將電流表改裝成________表，就可直接測電阻了．

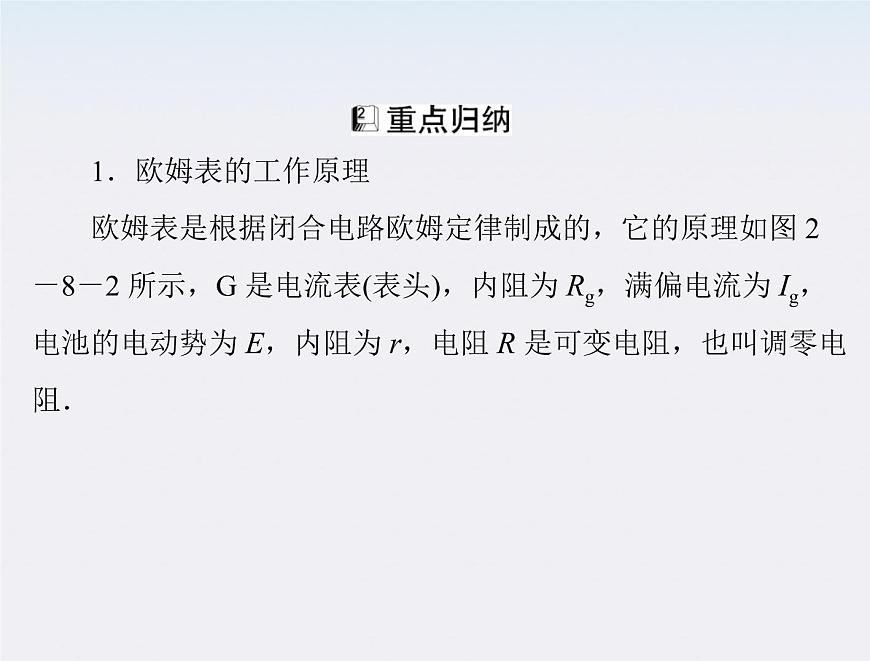

歐姆表是根據閉合電路歐姆定律制成的，它的原理如圖 2－8－2 所示，G 是電流表(表頭)，內阻為 Rg，滿偏電流為 Ig，電池的電動勢為 E，內阻為 r，電阻 R 是可變電阻，也叫調零電阻．
2．刻度標注(1)“0 Ω”標注：當紅、黑表筆相接時(如圖 2－8－2 甲)，此時被測電阻 Rx＝0，調節調零電阻 R，使表頭達到滿偏電流，
，這時整個電路中的總電阻為歐姆表的總內阻，
R內＝r＋R＋Rg，因此時 Rx＝0，所以滿偏電流 Ig 處應標注“0Ω”．
(2)“∞ Ω”標注：當紅、黑表筆不接觸時(如圖乙)，相當于被測電阻 Rx＝∞，電流表中沒有電流，表頭的指針不偏轉，此時指針?biāo)傅奈恢檬菤W姆表刻度的“∞”點．(3)其他刻度的標注：當紅、黑表筆間接入待測電阻 Rx 時(如
圖丙)，由閉合電路的歐姆定律有 I＝
電流 I 隨著改變，每一個阻值 Rx 對應一個電流值，將電流刻度轉換成電阻標度，就可以從刻度盤上直接讀出被測電阻的阻值．
【例 1】如圖 2－8－3 所示為歐姆表的原理示意圖，其中，電流表的滿偏電流為 300 μA，內阻 rg＝100 Ω，調零電阻最大值 R＝50 kΩ，串聯的固定電阻 R0＝50 Ω，電池電動勢 E＝1.5 V．當測量電阻 Rx 時，指針恰好指在表盤中央，則電阻 Rx 的阻值是多少？
【觸類旁通】1．若某歐姆表表頭的滿偏電流為 5 mA，內接一節干電池，電動勢為 1.5 V，做好測量前的準備工作后，將待測電阻接入紅、________，待測電阻的阻值為__________．
知識點 2 多用電表1．多用電表是一種多功能儀表，一般可以用來測量電壓、________、________等，并且每一種測量都有幾個量程．表的上半部分是________，表盤上有電阻、電流、電壓等各種量程的刻度．下半部分是____________，它的四周刻著各種測量項
2．使用多用電表測量電流、電壓時，應當注意電流和電壓的______________的選擇，如測 1.5 V 直流電壓，應選擇的量程擋位是________流電壓________擋；測 5 mA 的直流電流時，應選用________流________擋；測 220 V 交流電壓時，應選用________流電壓________擋．
3．用多用電表測電阻時，要將選擇開關扳到_______擋上，紅表筆連接表內電源的________極，黑表筆連接表內電源的________極．選好量程后，要____________，然后測量．測量完畢，應把選擇開關旋轉到 OFF 擋．
1．多用電表的內部構造
如圖 2－8－5 是簡化的多用電表電路圖．它由表頭 G、直流電流測量電路、直流電壓測量電路、電阻測量電路以及轉換開關 S 等部分組成．其中 1、2 為電流測量端，3、4 為電壓測量端，5 為電阻測量端．測量時，黑表筆插入“－”插孔，紅表筆插入“＋”插孔，并通過轉換開關接入與待測量相應的測量端．使用時，電路只有一部分起作用．
2．測量原理(1)測直流電流和直流電壓的原理，就是電阻的分流和分壓原理．(2)多用電表電阻擋(歐姆擋)原理．多用電表歐姆擋電路原理如圖 2－8－6 所示．當待測電阻Rx 接入如圖所示電路后形成閉合回路．由閉合電路歐姆定律可
知，流過新表頭的電流為 I＝
Er′＋r＋R′＋Rx
和 R2 串聯后與 Rg 并聯的等效電阻，R′是 R5 和 R6 串聯的等效一對應的關系，如果在刻度盤上直接標出與 I 對應的 Rx 的值，則就能從刻度盤上直接讀出待測電阻 Rx 的值．
【例 2】多用電表是實驗室和日常實驗中常用的儀器之一，它具有測量電壓、電流和電阻等多種測量功能．如圖 2－8－7所示是多用電表的內部電路圖，在進行電阻測量時，應將開關S 撥到________或________位置；若測量電壓時只有 10 V 和50 V 兩個量程，在測量時選擇 50 V 量程．應將開關 S 撥到________位置；若測量電流時只有 25 mA 和 100 mA 兩個量程，在測量時選擇 25 mA 量程，應將開關 S 撥到________位置．
解析：使用歐姆擋時需要電表內接電源，所以 3、4 為電阻擋；由于串聯電阻具有分壓作用，所以將靈敏電流計的表頭改裝成電壓表時應串聯電阻，故 5、6 為電壓擋，又因串聯電阻越大，量程越大，所以在測量時選擇 50 V 量程，應將開關 S 撥到6 位置；由并聯電阻的分流作用知 1、2 為電流擋，1、2 兩擋測
選擇 25 mA 量程時，應將開關 S 撥到 2 位置．
2．如圖 2－8－8 所示，是一個電流表、電壓表兩用表的電路，電流表 G 的量程是 100 μA，內阻是 1 000 Ω，電阻 R1＝0.1Ω，R2＝99 000 Ω.當雙刀雙擲開關接到 a、b 上時，電流表改裝結果是什么表？其量程是多少？當雙刀雙擲開關接到 c、d 上時，電流表改裝結果是什么表？其量程是多少？
解：當雙刀雙擲開關接到 a、b 上時，由電路圖可知，表頭與電阻 R1 并聯，起分流作用，此時電流表 G 改裝成大量程的電流表，由并聯電路的特點可得
當雙刀雙擲開關接到 c、d 上時，表頭與電阻 R2 串聯，起分壓作用，所以電流表 G 改裝成電壓表，由串聯電路特點可得U＝Ig(Rg＋R2)＝10 V.
(1)知道多用電表的測量原理，熟練使用多用電表．
(2)會用多用電表測電壓、電流、電阻以及探測電路中的未
知元件和查明電路故障．
多用電表、1.5 V 干電池、220 V 交流電源、阻值不同的定
值電阻若干、二極管等．
(1)觀察多用電表的外形，認識選擇開關的測量項目及量
(2)檢查多用電表的指針是否停在表盤刻度左端的零位置．若不指零，則可用小螺絲刀調整“指針定位螺絲”，使指針指到表盤左端零刻度．
(3)將紅、黑表筆分別插入“＋”、“－”插孔．
①將選擇開關置于直流電壓 2.5 V 擋，測 1.5 V 干電池的電
②將選擇開關置于交流電壓 250 V 擋，測 220 V 的交流電
(2)測電流：將選擇開關置于直流電流 10 mA 擋，測量 1.5 V
干電池與 200 Ω電阻串聯回路的電流．
①將選擇開關置于歐姆擋的“×1”擋，短接紅、黑表筆，
調整“歐姆調零旋鈕”，使指針指向“0 Ω”．
②將兩表筆分別接觸幾歐、幾十歐的定值電阻兩端，讀出表盤指示的電阻數值，并與標準值比較，然后斷開表筆．③將選擇開關置于歐姆擋的“×100”擋，重新調整“歐姆調零旋鈕”，使指針指向“0 Ω”，然后測定幾百歐、幾千歐的電阻，并將測定值與標準值進行比較．
(4)測量二極管的正反向電阻：
①測正向電阻：將選擇開關置于歐姆擋的“×10”擋，短接紅、黑表筆，調整“歐姆調零旋鈕”，使指針指向“0 Ω”．黑表筆接二極管正極，紅表筆接二極管負極，讀出歐姆表指示的電阻數值，乘以倍率，記下正向阻值．
②測反向電阻：將選擇開關置于歐姆擋的“×1k”擋，短接紅、黑表筆，調整“歐姆調零旋鈕”，使指針指向“0 Ω”．黑表筆接二極管負極，紅表筆接二極管正極，讀出歐姆表指示的電阻數值，乘以倍率，記下反向阻值．
注意：①二極管的單向?qū)щ娦裕喝鐖D 2－8－9，電流從正
極流入時電阻較小，從正極流出時電阻較大．
②歐姆表中電流的方向：電流從黑表筆(“－”)流出，經
過待測電阻，從紅表筆(“＋”)流入．
(5)實驗完畢，將表筆從插孔中拔出，并將選擇開關置于
“OFF”擋或交流電壓最高擋．
(1)多用電表在使用前，一定要觀察指針是否指向電流的零刻度．若有偏差，應使用螺絲刀調整“指針定位螺絲”，使指針指到表盤左端零刻度．
(2)合理選擇電流、電壓擋的量程，使指針盡可能指在表盤
(3)測電阻時，待測電阻要與別的元件斷開，切不要用手接
觸表筆．不能測量閉合電路中的電阻．
(4)合理選擇歐姆擋的量程，使指針盡可能指在表盤中央附
(5)換用歐姆擋的量程時，一定要重新進行歐姆調零．(6)要用歐姆擋讀數時，注意要乘以選擇開關所指的倍數．(7)實驗完畢，將表筆從插孔中拔出，并將選擇開關置于“OFF”擋或交流電壓最高擋．長期不用，應將多用電表中的電池取出．
【例 3】用多用電表測未知阻值的電阻．按正確步驟操作后，測量結果如圖 2－8－10 所示，讀出其阻值大小為______Ω.為了使多用電表測量的結果更準確，必須進行如下操作：
(1)將選擇開關打到__________擋；
(2)將________________，____________________，進行歐
(3)把電阻接在兩表筆之間進行測量并讀數；(4)測量完畢將選擇開關打到__________擋．
解析：歐姆擋的讀數是：表盤上的讀數×歐姆擋的倍率，所以讀數為 1 000 Ω.歐姆擋中任何一個倍率擋都能從零到無窮大讀數，但指針在中間位置讀數精確度高，所以要選擇不同的倍率擋使指針指在表盤的中間位置，該題中讀數大，應提高一擋，所以將選擇開關打到“×100”擋．歐姆擋測電阻時，每換一個擋都要進行歐姆調零，即紅、黑表筆短接，旋動歐姆調零旋扭使指針對到“0 Ω”位置．選擇開關旋到歐姆擋時與多用電表內部電源接通，所以測量完畢將選擇開關打到“OFF”擋(沒有“OFF”擋的打到交流電壓最高擋)．
答案：1 000旋鈕”O(jiān)FF
3．(1)用多用電表測直流電流時，應把選擇開關旋至標有________處，并把多用電表________聯到被測電路中；若測電壓時，應把選擇開關旋至標有________處，并把多用電表與被測電路________聯；測直流電壓和電流時，都必須把紅表筆接在________處，即電流從________表筆流進．
(2)如圖 2－8－11 所示的Ⅰ、Ⅱ、Ⅲ三條線分別表示多用電
① 將 多 用 電 表 選 擇 開 關 置 于 “×1” 擋 ， Ⅰ 的 示 數 為
______Ω，Ⅱ的示數為________Ω.
②將選擇開關置于直流“50 V”擋，Ⅰ的示數為________V，
Ⅱ的示數為________V，Ⅲ的示數為________ V.
③選擇開關置于直流“250 V”擋時，Ⅰ的示數為________V，
Ⅱ的示數為________ V.
