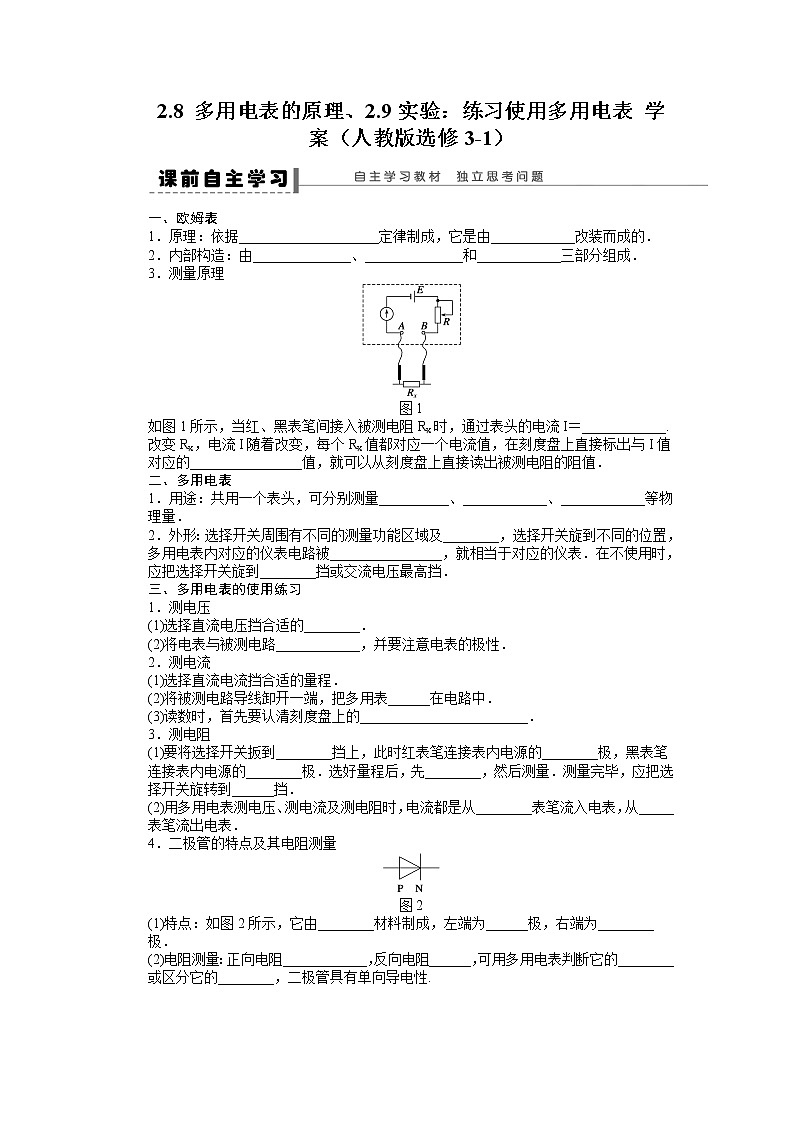

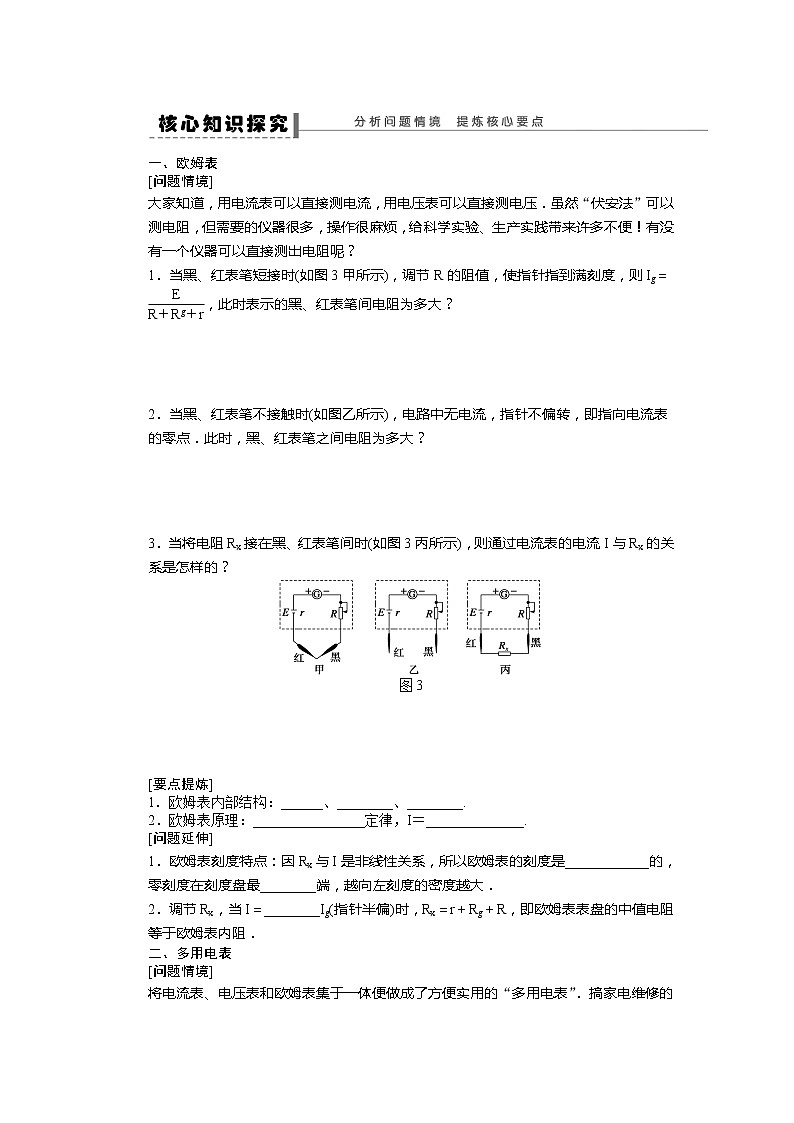

2.8 多用電表的原理、2.9實驗：練習使用多用電表 學案（人教版選修3-1）一、歐姆表1．原理：依據____________________定律制成，它是由____________改裝而成的．2．內部構造：由______________、______________和____________三部分組成．3．測量原理圖1如圖1所示，當紅、黑表筆間接入被測電阻Rx時，通過表頭的電流I＝____________.改變Rx，電流I隨著改變，每個Rx值都對應一個電流值，在刻度盤上直接標出與I值對應的________________值，就可以從刻度盤上直接讀出被測電阻的阻值．二、多用電表1．用途：共用一個表頭，可分別測量__________、____________、____________等物理量．2．外形：選擇開關周圍有不同的測量功能區域及________，選擇開關旋到不同的位置，多用電表內對應的儀表電路被________________，就相當于對應的儀表．在不使用時，應把選擇開關旋到________擋或交流電壓最高擋．三、多用電表的使用練習1．測電壓(1)選擇直流電壓擋合適的________．(2)將電表與被測電路____________，并要注意電表的極性．2．測電流(1)選擇直流電流擋合適的量程．(2)將被測電路導線卸開一端，把多用表______在電路中．(3)讀數時，首先要認清刻度盤上的________________________．3．測電阻(1)要將選擇開關扳到________擋上，此時紅表筆連接表內電源的________極，黑表筆連接表內電源的________極．選好量程后，先________，然后測量．測量完畢，應把選擇開關旋轉到______擋．(2)用多用電表測電壓、測電流及測電阻時，電流都是從________表筆流入電表，從_____表筆流出電表．4．二極管的特點及其電阻測量圖2(1)特點：如圖2所示，它由________材料制成，左端為______極，右端為________極．(2)電阻測量：正向電阻____________，反向電阻______，可用多用電表判斷它的________或區分它的________，二極管具有單向?qū)щ娦?/span>.一、歐姆表[問題情境]大家知道，用電流表可以直接測電流，用電壓表可以直接測電壓．雖然“伏安法”可以測電阻，但需要的儀器很多，操作很麻煩，給科學實驗、生產實踐帶來許多不便！有沒有一個儀器可以直接測出電阻呢？1．當黑、紅表筆短接時(如圖3甲所示)，調節R的阻值，使指針指到滿刻度，則Ig＝，此時表示的黑、紅表筆間電阻為多大？     2．當黑、紅表筆不接觸時(如圖乙所示)，電路中無電流，指針不偏轉，即指向電流表的零點．此時，黑、紅表筆之間電阻為多大？     3．當將電阻Rx接在黑、紅表筆間時(如圖3丙所示)，則通過電流表的電流I與Rx的關系是怎樣的？圖3     [要點提煉]1．歐姆表內部結構：______、________、________.2．歐姆表原理：________________定律，I＝______________.[問題延伸]1．歐姆表刻度特點：因Rx與I是非線性關系，所以歐姆表的刻度是____________的，零刻度在刻度盤最________端，越向左刻度的密度越大．2．調節Rx，當I＝________Ig(指針半偏)時，Rx＝r＋Rg＋R，即歐姆表表盤的中值電阻等于歐姆表內阻．二、多用電表[問題情境]將電流表、電壓表和歐姆表集于一體便做成了方便實用的“多用電表”．搞家電維修的師傅利用一塊多用電表便能查出家用電器出現的各種故障．如電視機無光、無聲，收音機收不到電信號，洗衣機不轉等．你知道怎樣正確地使用多用電表嗎？1．多用電表使用前，應調整什么位置？其目的是什么？     2．用多用電表測電阻時，有兩個“調整”，分別指什么？    [要點提煉]1．多用電表的外形：表的上半部分為__________，下半部分是____________，開關周圍標有測量功能的____________及____________．2．多用電表的使用：測電壓時，紅表筆接觸點的電勢比黑表筆______________；測電流時，電流應從________表筆流入電表；測電阻時，改變不同倍率的歐姆擋后必須重新調整________．3．晶體二極管具有________性．[問題延伸]1．不管用多用電表測什么項目，電流都是從________表筆流入，從________表筆流出．2．測量時指針的偏角指的是偏轉到的位置和測量前的位置的夾角，所以偏角大，電阻______，偏角小，電阻______.例1 如圖4所示為一正在測量中的多用電表表盤．圖4(1)如果是用直流10 V擋測量電壓，則讀數為________ V.(2)如果是用“×100”擋測量電阻，則讀數為________ Ω.變式訓練 用已調零且選擇開關旋鈕指向歐姆擋“×10”位置的多用電表測某電阻阻值，根據如圖5所示的表盤可知被測電阻阻值為________ Ω.若將該表選擇開關旋鈕置于1 mA擋測電流，表盤仍如圖所示，則被測電流為________ mA.圖5例2 如圖6所示為一多用電表，S為選擇開關，Q為歐姆擋調零旋鈕．現在要用它檢測兩個電阻的阻值(圖中未畫電阻)．已知阻值分別為R1＝60 Ω，R2＝47 kΩ，下面提出了在測量過程中一系列可能的操作，請你選出盡可能準確測定各阻值和符合多用電表安全使用規則的各項操作，并且將它們按合理的順序填寫在后面的橫線上．圖6A．旋動S使其尖端對準電阻擋×1 kB．旋動S使其尖端對準電阻擋×100C．旋動S使其尖端對準電阻擋×10D．旋動S使其尖端對準電阻擋×1E．旋動S使其尖端對準OFFF．將兩表筆分別接到R1的兩端，讀出R1的阻值，隨后立即斷開G．將兩表筆分別接到R2的兩端，讀出R2的阻值，隨后立即斷開H．兩表筆短接，調節Q使指針對準電阻擋刻度盤上的0，隨后立即斷開所選操作及其順序?yàn)?/span>(用字母代號填寫)：__________________.(操作步驟可以重復選用)【即學即練】1．關于歐姆表，下列說法正確的是(  )A．歐姆表是根據閉合電路歐姆定律制成的B．由于電流和電阻成反比，所以刻度盤上的刻度是均勻的C．使用歐姆表時，選擇好一定量程的歐姆擋后首先應該將兩表筆短接，進行電阻調零D．當換用不同量程的歐姆擋去測量電阻時，可不必進行電阻調零2．歐姆表是由表頭、干電池和調零電阻等串聯而成的，有關歐姆表的使用和連接，正確的敘述是(  )A．測電阻前要使紅黑表筆相接，調節調零電阻，使表頭的指針指零B．紅表筆與表內電池的正極相接，黑表筆與表內電池的負極相接C．紅表筆與表內電池的負極相接，黑表筆與表內電池的正極相接D．測電阻時，表針偏轉角度越大，待測電阻值越大3．甲、乙兩同學使用歐姆擋測同一個電阻時，他們都把選擇開關旋到“×100”擋，并能正確操作．他們發現指針偏角太小，于是甲就把開關旋到“×1 k”擋，乙把選擇開關旋到“×10”擋，但乙重新調零，而甲沒有重新調零，則以下說法正確的是(  )A．甲選擋錯誤，而操作正確B．乙選擋正確，而操作錯誤C．甲選擋錯誤，操作也錯誤D．乙選擋錯誤，而操作正確4．用萬用表測直流電壓U和測電阻R時，若紅表筆插入萬用表的正(＋)插孔，則(  )A．測電壓時電流從紅表筆流入萬用表；測電阻時電流從紅表筆流出萬用表B．測電壓、測電阻時電流均從紅表筆流入萬用表C．測電壓、測電阻時電流均從紅表筆流出萬用表D．測電壓時電流從紅表筆流出萬用表，測電阻時電流從紅表筆流入萬用表

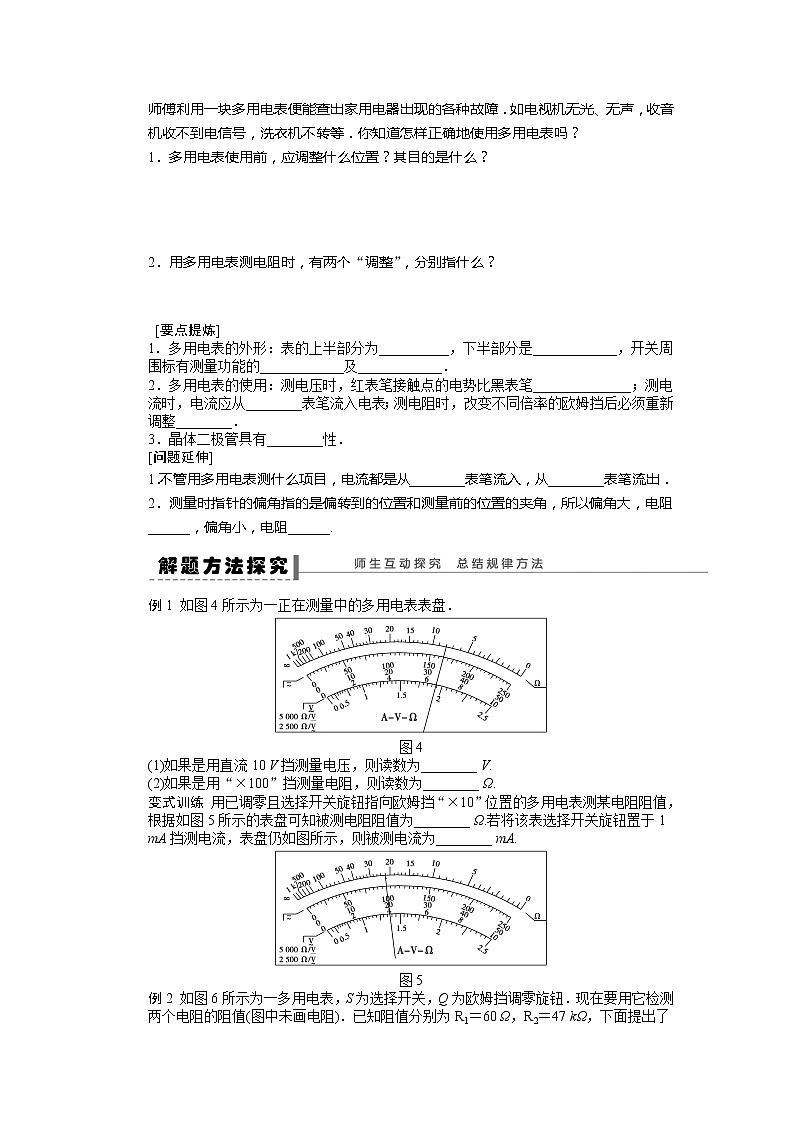

參考答案課前自主學習一、1.閉合電路的歐姆 電流表 2.表頭 電源 可變電阻  3. Rx二、1.電壓 電流 電阻 2.量程 接通 OFF三、1.(1)量程 (2)并聯 2.(2)串聯 (3)最小刻度 3.(1)歐姆 負 正 調零 OFF (2)紅 黑 4.(1)半導體 正 負 (2)較小 較大 正負極 好壞核心知識探究一、[問題情境] 1.為零2．無窮大 3.I＝[要點提煉]1．電流表 電源 可變電阻2．閉合電路的歐姆 [問題延伸] 1.不均勻 右 2.  二、[問題情境]1．指針定位螺絲 使指針指到零刻度(左端)2．調整指針定位螺絲 調整歐姆調零旋鈕[要點提煉]1．表盤 選擇開關 區域 量程 2.高 紅 歐姆調零旋鈕 3.單向?qū)щ?/span>[問題延伸] 1.紅 黑 2.小 大解題方法探究例1 (1)6.6 (2)8×102解析 如果是用10 V直流電壓擋測量電壓，讀數時要找到對應的刻度和量程，即電流擋最下面的刻度，讀數約為6.6 V；用歐姆擋測量電阻阻值的讀數為：8×100 Ω＝8×102 Ω.變式訓練 220 0.40解析 從電阻刻度線可讀出電阻值為22×10 Ω＝220 Ω.測直流電流時，從中間一條刻度線讀數，用“0～10”這組數據，在此“10”代表“1 mA”，故指針指出“4.0”，則電流為×1 mA＝0.40 mA，注意有效數字位數，所以被測電流為0.40 mA.例2 AHGCHFE(或CHFAHGE)解析 用多用電表測量電阻時，量程的選擇以指針指中央附近時讀數較準確，由表盤中值示數約為15可知，測R1＝60 Ω的電阻時，只能選“×10”擋；測R2＝47 kΩ的電阻時，應選擇“×1 k”擋，并且在每次選定倍率后，都必須將兩表筆短接，進行歐姆調零，所以題目中所給操作H需重復選用．在測量過程中對R1與R2測量的先后沒有什么限制，但測量完畢后，功能選擇開關必須旋離電阻擋，撥至交流電壓最高擋或“OFF”處，所以合理的操作順序?yàn)?/span>AHGCHFE或CHFAHGE.即學即練1．AC [歐姆表是根據閉合電路歐姆定律制成的．因?yàn)?/span>Ix＝，所以Ix與Rx并不成比例關系，所以刻度盤上的刻度不均勻；使用歐姆表時，每換一次擋位都需進行一次電阻調零．]2．AC [每次測量電阻之前都要進行電阻調零，A正確；由歐姆表內部結構可知B錯，C對；測電阻時，表針偏轉角度越大，說明通過表頭的電流越大，待測電阻值越小，故D錯．]3．D [指針偏轉角度小說明通過表頭的電流較小，待測電阻值大，所以甲的選擋正確；換擋后，需調零后才能再次測量電阻值，所以乙的操作是正確的．]4．B [當電壓表使用時，電流從正極流入；當歐姆表使用時，電流也從正極流入，因?yàn)榇藭r紅表筆接的是電源的負極．]
