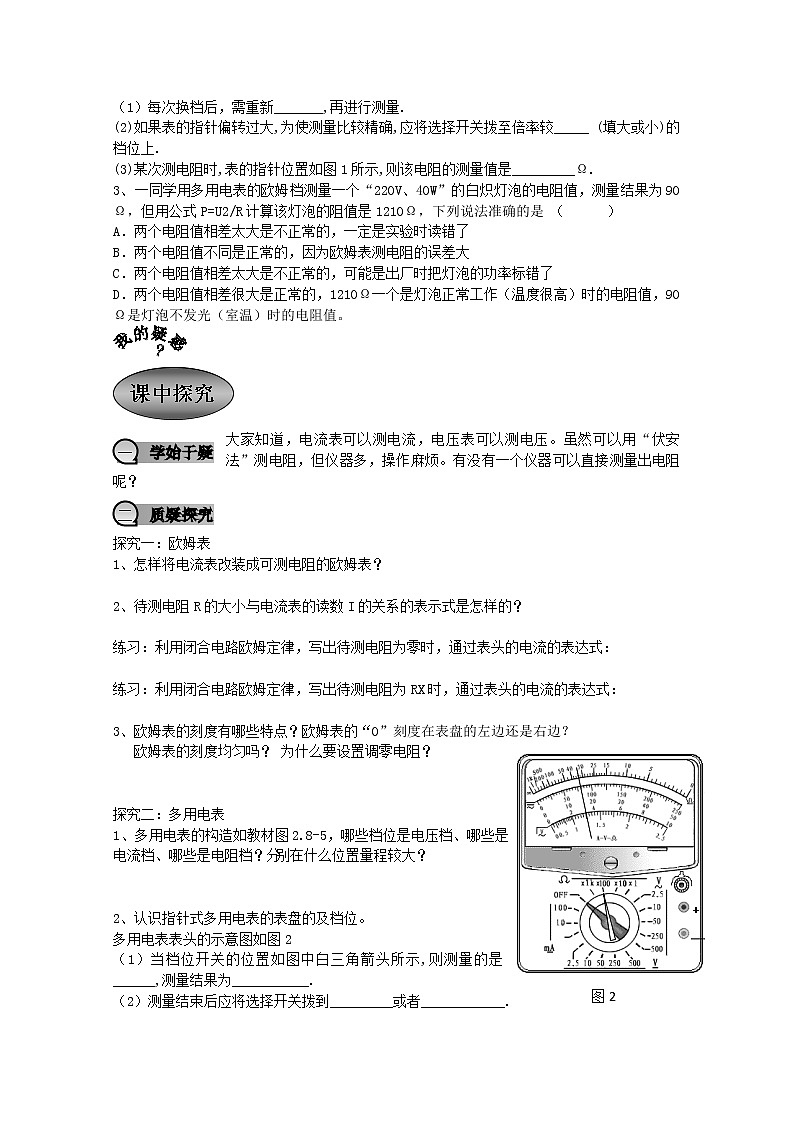

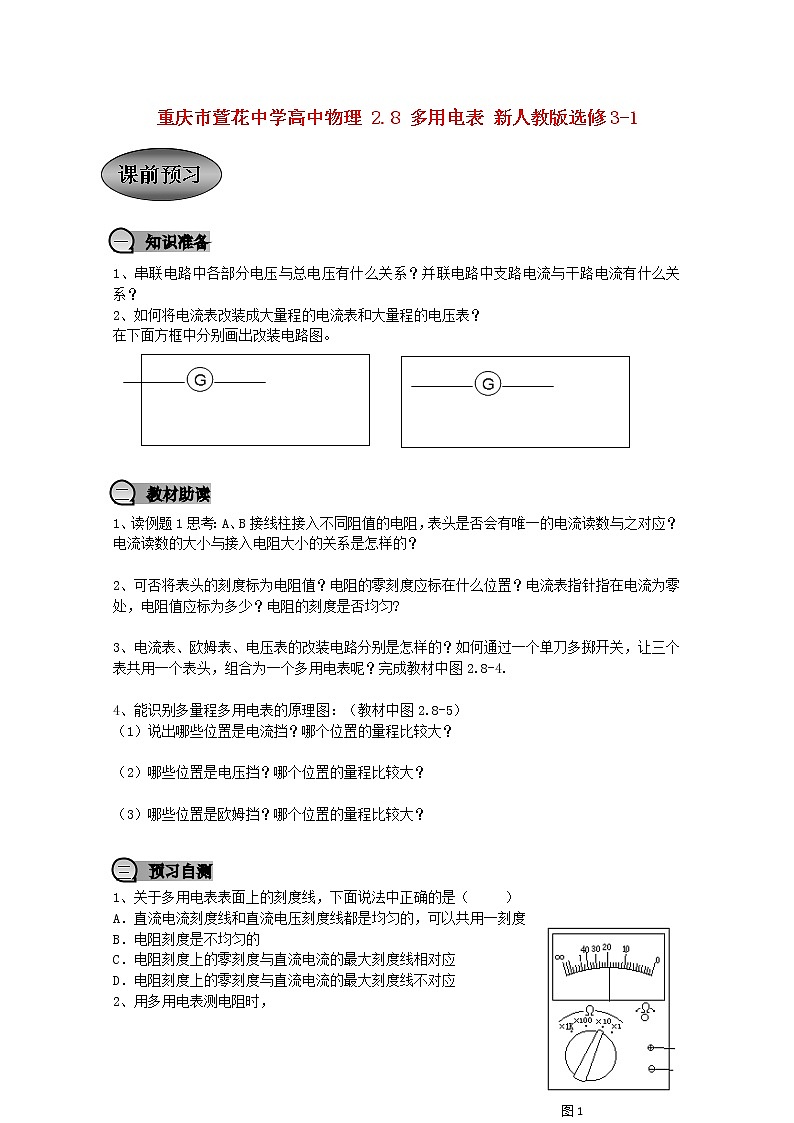

重慶市萱花中學高中物理 2.8 多用電表 新人教版選修3-1    1、串聯電路中各部分電壓與總電壓有什么關系？并聯電路中支路電流與干路電流有什么關系？2、如何將電流表改裝成大量程的電流表和大量程的電壓表？在下面方框中分別畫出改裝電路圖。  1、讀例題1思考：A、B接線柱接入不同阻值的電阻，表頭是否會有唯一的電流讀數與之對應？電流讀數的大小與接入電阻大小的關系是怎樣的？ 2、可否將表頭的刻度標為電阻值？電阻的零刻度應標在什么位置？電流表指針指在電流為零處，電阻值應標為多少？電阻的刻度是否均勻? 3、電流表、歐姆表、電壓表的改裝電路分別是怎樣的？如何通過一個單刀多擲開關，讓三個表共用一個表頭，組合為一個多用電表呢？完成教材中圖2.8-4. 4、能識別多量程多用電表的原理圖：（教材中圖2.8-5）（1）說出哪些位置是電流擋？哪個位置的量程比較大？ （2）哪些位置是電壓擋？哪個位置的量程比較大？ （3）哪些位置是歐姆擋？哪個位置的量程比較大？  1、關于多用電表表面上的刻度線，下面說法中正確的是（     ）A．直流電流刻度線和直流電壓刻度線都是均勻的，可以共用一刻度B．電阻刻度是不均勻的C．電阻刻度上的零刻度與直流電流的最大刻度線相對應D．電阻刻度上的零刻度與直流電流的最大刻度線不對應2、用多用電表測電阻時，（1）每次換檔后，需重新_______,再進行測量.(2)如果表的指針偏轉過大,為使測量比較精確,應將選擇開關撥至倍率較_____ (填大或小)的檔位上.(3)某次測電阻時,表的指針位置如圖1所示,則該電阻的測量值是_________Ω. 3、一同學用多用電表的歐姆檔測量一個“220V、40W”的白熾燈泡的電阻值，測量結果為90Ω，但用公式P=U2/R計算該燈泡的阻值是1210Ω，下列說法準確的是 （      ）A．兩個電阻值相差太大是不正常的，一定是實驗時讀錯了B．兩個電阻值不同是正常的，因?yàn)闅W姆表測電阻的誤差大C．兩個電阻值相差太大是不正常的，可能是出廠時把燈泡的功率標錯了D．兩個電阻值相差很大是正常的，1210Ω一個是燈泡正常工作（溫度很高）時的電阻值，90Ω是燈泡不發光（室溫）時的電阻值。                                                   大家知道，電流表可以測電流，電壓表可以測電壓。雖然可以用“伏安法”測電阻，但儀器多，操作麻煩。有沒有一個儀器可以直接測量出電阻呢？ 探究一：歐姆表1、怎樣將電流表改裝成可測電阻的歐姆表？ 2、待測電阻R的大小與電流表的讀數I的關系的表示式是怎樣的？ 練習：利用閉合電路歐姆定律，寫出待測電阻為零時，通過表頭的電流的表達式： 練習：利用閉合電路歐姆定律，寫出待測電阻為RX時，通過表頭的電流的表達式： 3、歐姆表的刻度有哪些特點？歐姆表的“0”刻度在表盤的左邊還是右邊？   歐姆表的刻度均勻嗎？ 為什么要設置調零電阻？  探究二：多用電表1、多用電表的構造如教材圖2.8-5，哪些檔位是電壓檔、哪些是電流檔、哪些是電阻檔？分別在什么位置量程較大？  2、認識指針式多用電表的表盤的及檔位。多用電表表頭的示意圖如圖2（1）當檔位開關的位置如圖中白三角箭頭所示,則測量的是______,測量結果為___________.   （2）測量結束后應將選擇開關撥到_________或者____________.（3）若將檔位開關置于直流電壓10V檔，則測量的物理量是       ，測量值是               。3、動手練一練：多用電表的功能及如何使用？（1）測電壓和電流：有哪些注意事項？ （2）測量定值電阻：操作中有哪些要求？ （3）判斷二極管的質量和極性：二極管的有什么樣的特性？如何判斷二極管正負極？ 如何判斷二極管的質量好壞？ （4）萬用電表不再使用時，怎么關掉它呢？ （5）用萬用表查找電路故障：如圖3所示電路，閉合開關后燈泡不亮，請找出故障。可能是什么原因？如何利用多用電表找出哪部分發生了什么樣的故障？你有幾種辦法？    （請同學們自己歸納本節的重點知識）   1、某人用多用電表按正確步驟測量一電阻的阻值，當選擇歐姆擋“×1”擋測量時，指針指示位置如圖4所示，則其電阻值是__________。如果要用這只多用電表測量一個約200歐的電阻，為了使測量比較精確，選擇開關應選的歐姆擋是_________。改變擋位調整倍率后，要特別注意重新____________________。2、調整歐姆零點后，用“×10”擋測量一個電阻的阻值，發現表針偏轉角度極小，那么正確的判斷和做法是（     ）A．這個電阻值很小B．這個電阻值很大C．為了把電阻值測得更準確些，應換用“×1”擋，重新調整歐姆零點后測量。D．為了把電阻值測得更準確些，應換用“×100”擋，重新調整歐姆零點后測量。3、如圖5所示為多用電表歐姆擋的原理示意圖。其中，電流表的滿偏電流為300μA，內阻rg=100Ω，調零電阻最大值R=50kΩ，串聯的定值電阻R0=50Ω，電池電動勢E=1.5V。用它測量電阻Rx，能準確測量的阻值范圍是（     ）A．30～80 kΩ         B.3～8 kΩ  C. 300～800 Ω         D.30～80Ω 【省以致善】（請寫出本堂學習中，你認為感受最深的幾點收獲。）     1．用多用電表測電壓和電阻時，若紅表筆插入多用電表的正插孔，黑表筆插入多用電表的負插孔，則     （     ）     A．測量電壓時，電流從紅表筆流入多用電表     B．測量電壓時，電流從黑表筆流入多用電表     C．測電阻時，電流從紅表筆流入多用電表     D．測電阻時，電流從黑表筆流入多用電表2．用多用電表歐姆檔測電阻時，下列說法錯誤的是             （      ）    A．測量前必須進行歐姆檔調零，且每一次換擋后都要重新調零    B．測量大電阻時，為了使測量精確，應用兩手將表筆和待測電阻兩端捏緊 C．測量電路中的電阻時，要將待測電阻與其他元件斷開    D．多用電表使用完畢，應將選擇開關旋到“OFF”或交流電壓最高檔3．用一個有“R×1”，“R×10”，“R×1k”三個歐姆檔的多用電表，粗測一個未知電阻Rx的值。測量前經檢查，表的指針指在左端“0”位置上。某同學先將選擇開關旋到“R×10”檔上，并將兩表筆短接，調整調零旋鈕，使指針指在電阻刻度的零位置上，然后用兩表筆分別與Rx的兩端相連，發現指針偏轉角度很小，隨后他進行了一系列的操作，正確地測出了Rx的值。下面提供的操作步驟有： A．將兩表筆短接                          B．根據表的指針讀數 C．將選擇開關旋到“R×1”檔              D．將選擇開關旋到“R×1k”檔 E．調節歐姆調零旋鈕                      F．將選擇開關旋到“OFF”檔 G．將兩表筆與Rx的兩端相接                H．將兩表筆從電表插孔中拔出請將該同學的操作步驟按合理的順序排列（無用的步驟不要排入）_______________.4.如圖7(a)所示是一個歐姆表的外部構造示意圖，其正、負插孔內分別插有紅、黑表筆，則虛線內的電路圖應是圖中的圖(????????????? ) 5.歐姆表電路及刻度盤如圖7所示，現因表頭損壞，換用一個新表頭.甲表頭滿偏電流為原來表頭的2倍，內阻與原表頭相同；乙表頭滿偏電流與原表頭相同，內阻為原表頭的2倍，則換用甲表頭和換用乙表頭后刻度盤的中值電阻分別為             (?????????????  ) A．100Ω，100Ω       B．200Ω，100ΩC．50Ω，100Ω      D．100Ω，200Ω
