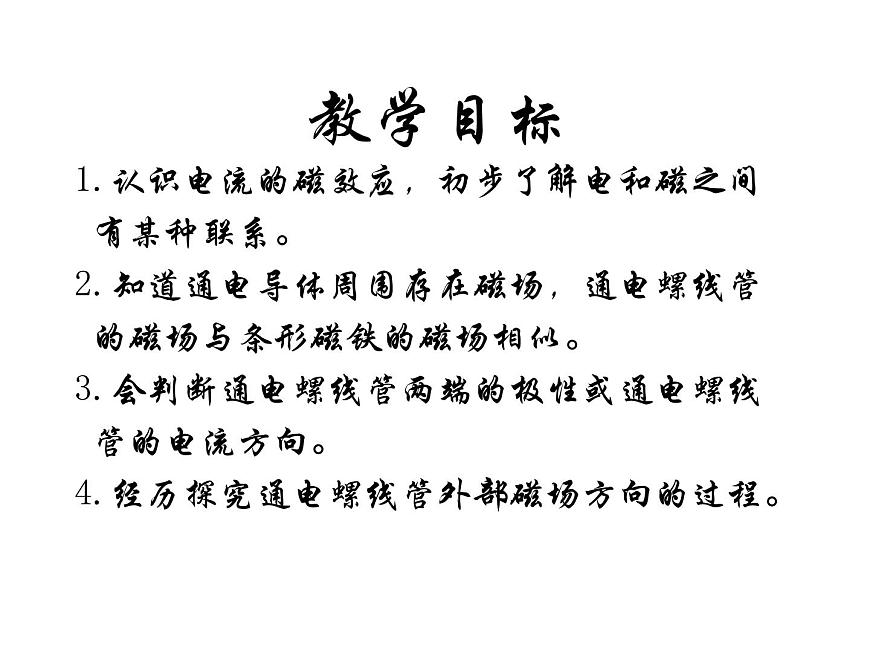

1.認識電流的磁效應，初步了解電和磁之間 有某種聯系。2.知道通電導體周圍存在磁場，通電螺線管 的磁場與條形磁鐵的磁場相似。3.會判斷通電螺線管兩端的極性或通電螺線 管的電流方向。4.經歷探究通電螺線管外部磁場方向的過程。

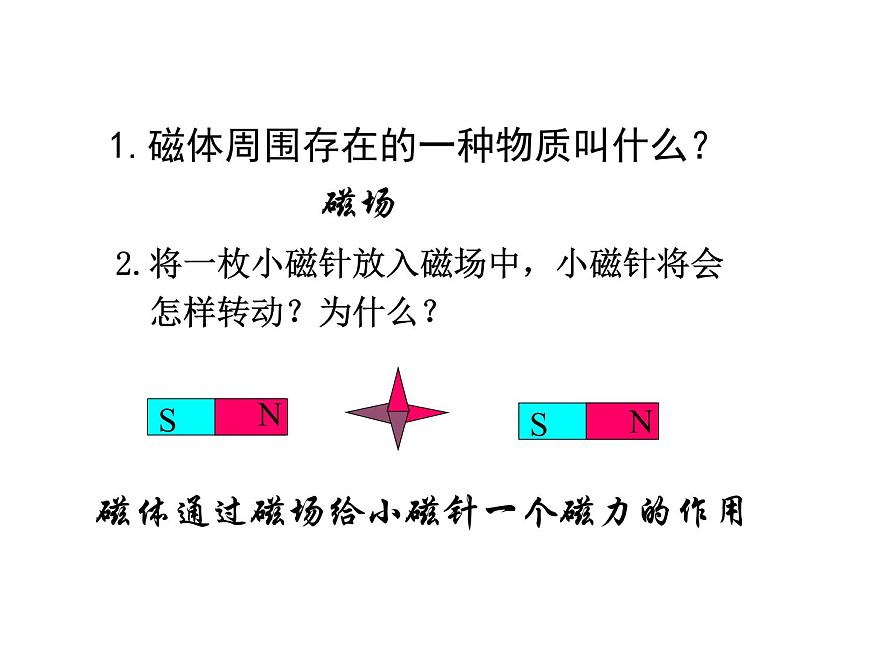

1.磁體周圍存在的一種物質叫什么？
2.將一枚小磁針放入磁場中，小磁針將會 怎樣轉動？為什么？
磁體通過磁場給小磁針一個磁力的作用
19世紀丹麥物理學家，第一個成功發現電與磁之間的聯系

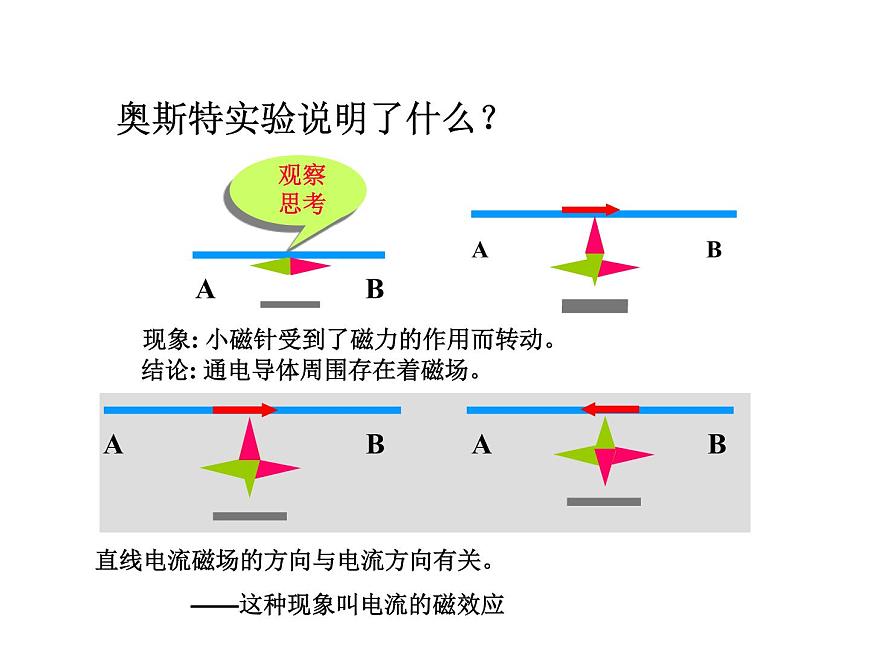

奧斯特實驗說明了什么？
現象: 小磁針受到了磁力的作用而轉動。
結論: 通電導體周圍存在著磁場。
直線電流磁場的方向與電流方向有關。
——這種現象叫電流的磁效應

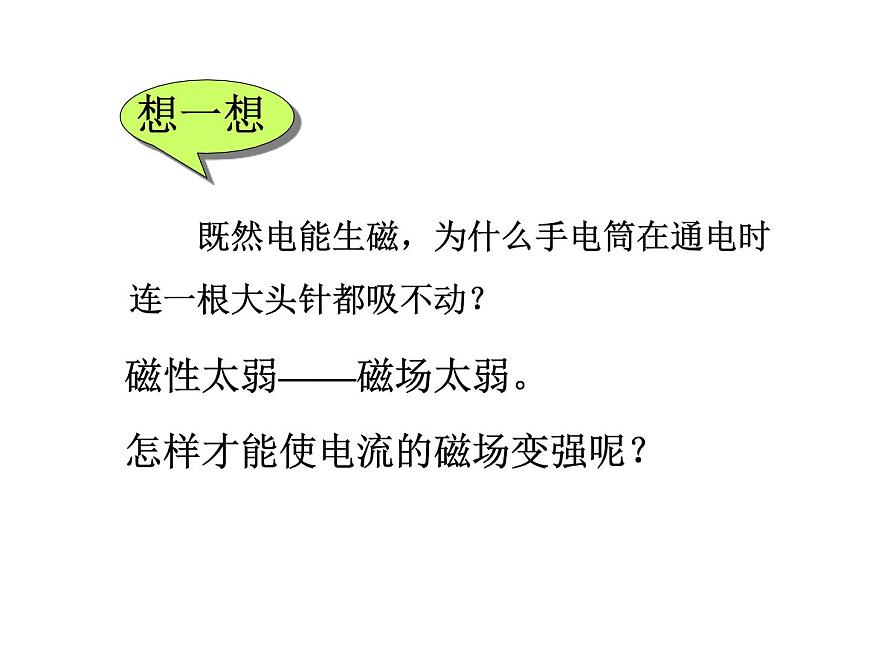

　　既然電能生磁，為什么手電筒在通電時連一根大頭針都吸不動？
磁性太弱——磁場太弱。
怎樣才能使電流的磁場變強呢？

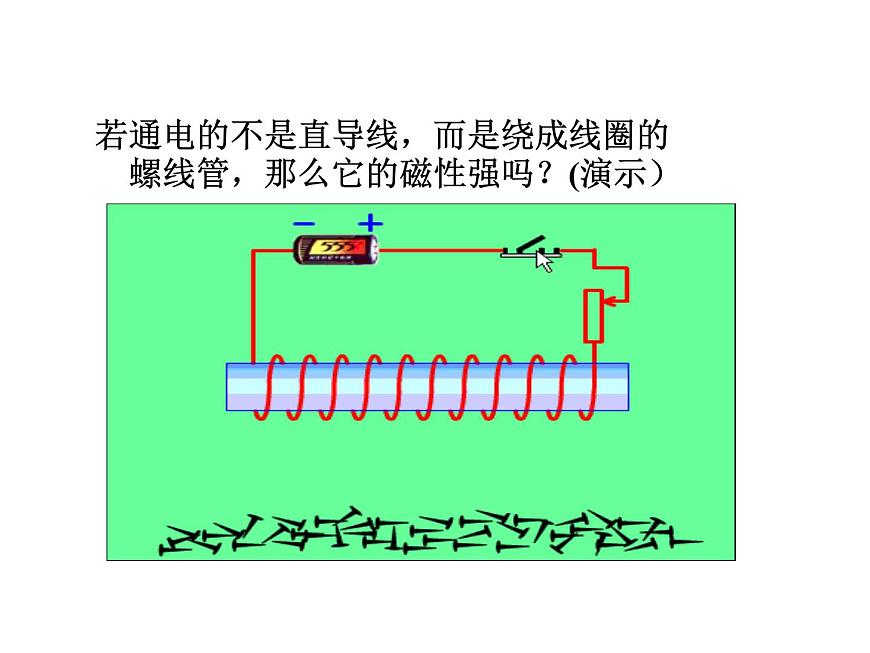

若通電的不是直導線，而是繞成線圈的 螺線管，那么它的磁性強嗎？(演示）
2.通電螺線管磁場的磁感線形狀如何呢?
通電螺線管周圍存在磁場
1.通過剛才的實驗，我們知道：
1.通電螺線管磁場的磁感線形狀如何呢?
通電螺線管磁感線的形狀與條形磁體相似。通電螺線管外部磁感應線方向由N極指向S極。通電螺線管內部磁感應線方向由S極指向N極。
2.通電螺線管磁極應該如何判斷呢？
通電螺線管的磁場
1.通電螺線管周圍存在著磁場。
2.通電螺線管的磁場分布與條形磁體 的磁場相似。
3.通電螺線管的極性取決于電流方向。
1820年7月21日,丹麥物理學家奧斯特發現了電流的磁效應,轟動了整個歐洲。9月11日安培得知這一消息后,第二天就重新做了奧斯特的實驗。實驗中他驚奇的發現,磁針轉動的方向和電流的方向有一定的規律。 9月18日,在法國科學院學術報告會上,安培高興地報告了他的重要發現,使科學家們贊嘆不已。后來,這個定則就被命名為安培定則。
用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
1.在下圖中標出通電螺線管的N極和S極。
3.根據小磁針靜止時的指向，判斷出電源的正負極。
2.根據小磁針的偏轉，標出螺線管中的電流方向。
5.如圖所示，請畫出螺線管的繞法。
