人教版初中物理九年級全一冊 第16章 《 電壓 電阻》知識清單（學生+教師版）

這是一份人教版初中物理九年級全一冊 第16章 《 電壓 電阻》知識清單（學生+教師版），文件包含人教版初中物理九年級全一冊第十六章《電壓電阻》知識清單教師版docx、人教版初中物理九年級全一冊第十六章《電壓電阻》知識清單學生版docx等2份學案配套教學資源，其中學案共24頁， 歡迎下載使用。

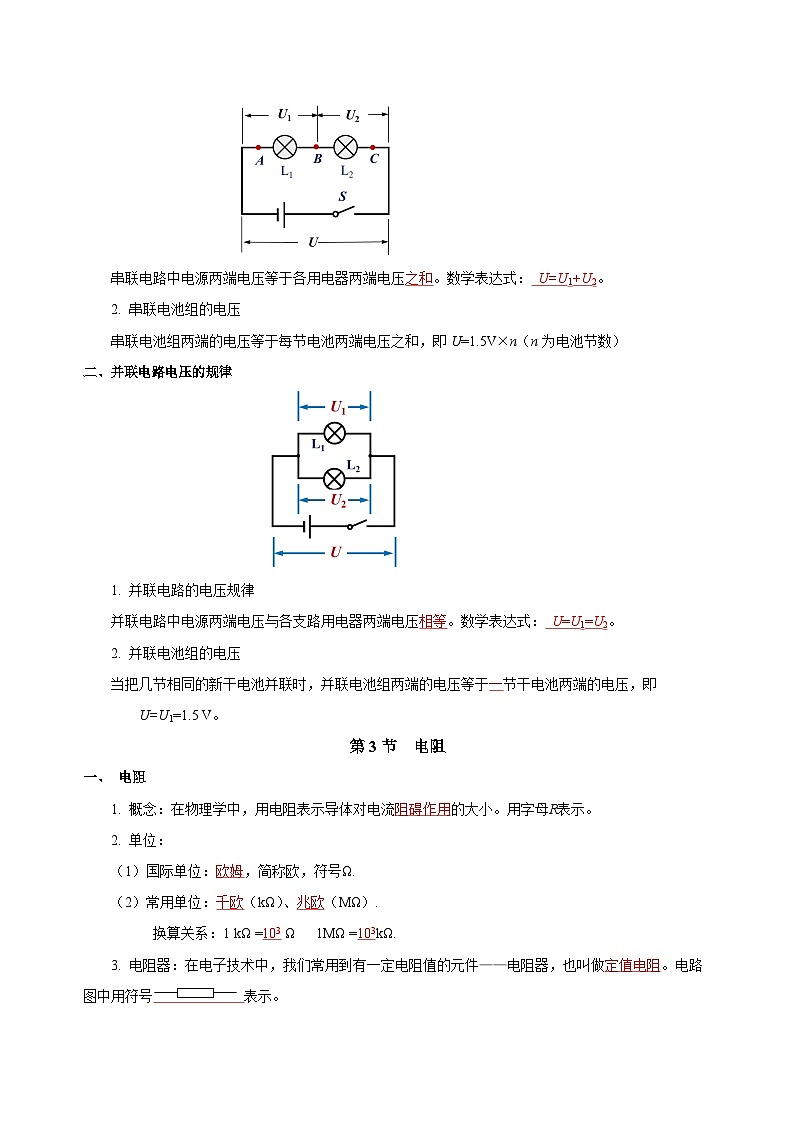

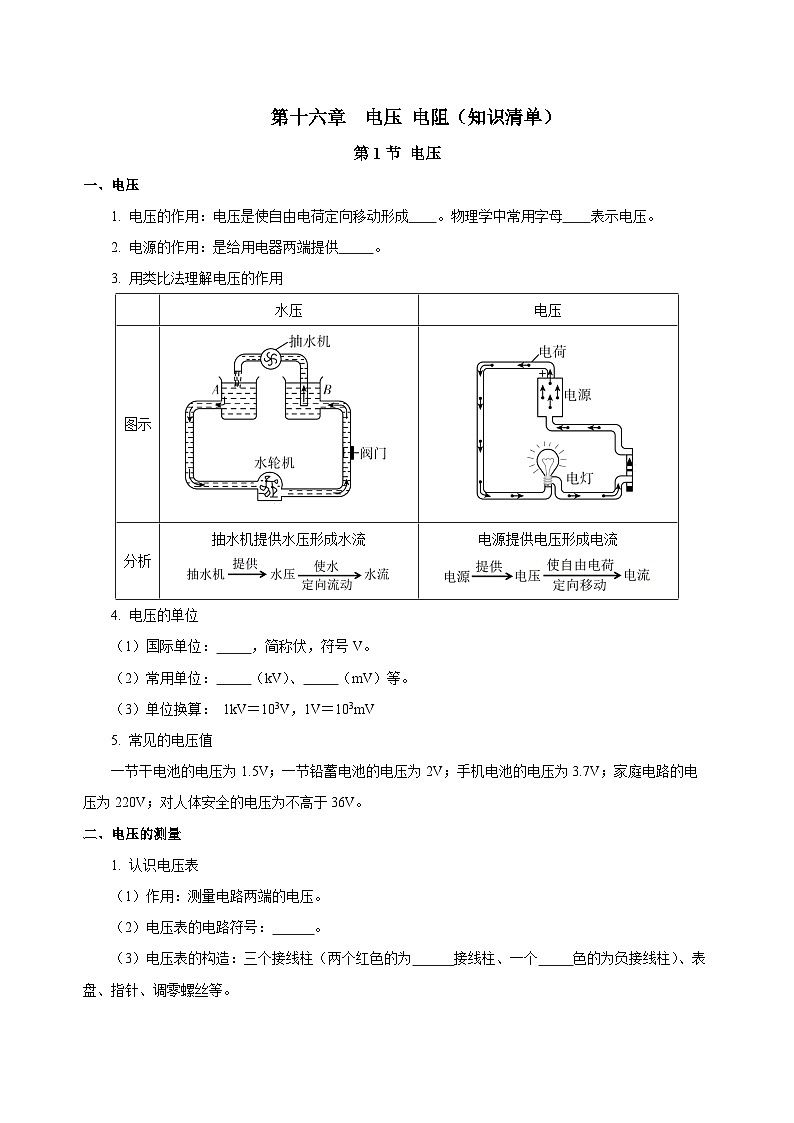

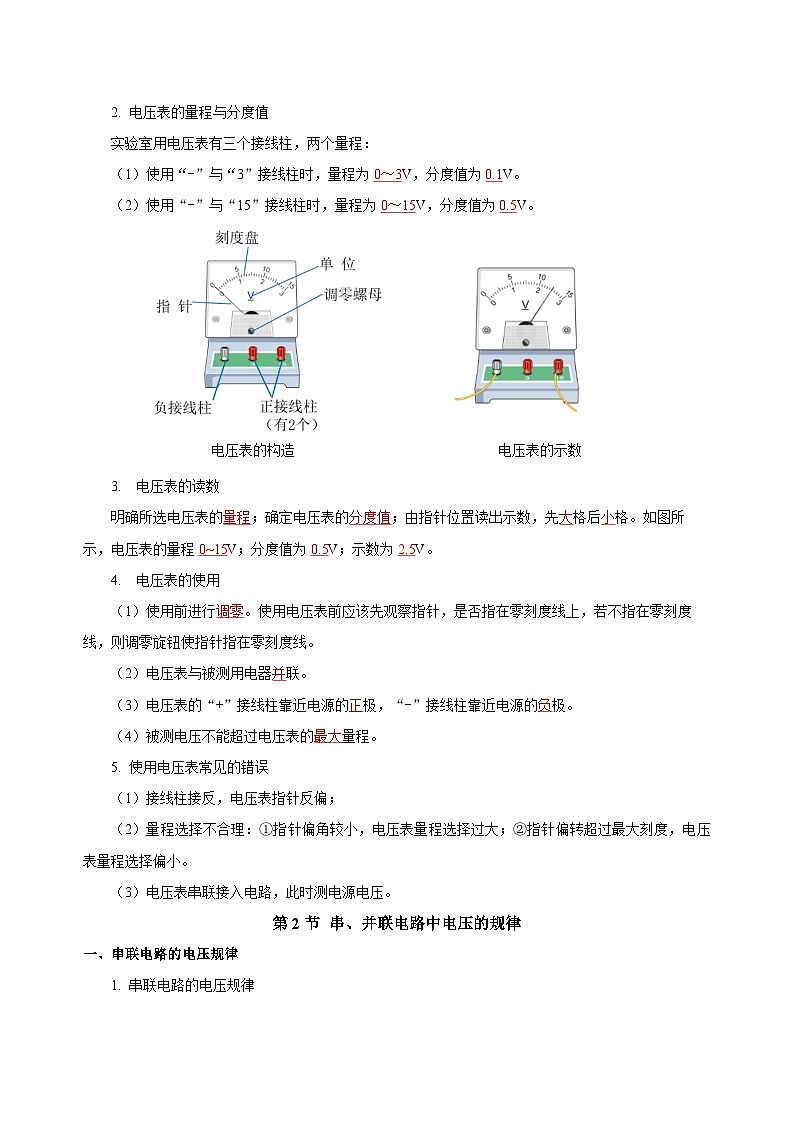

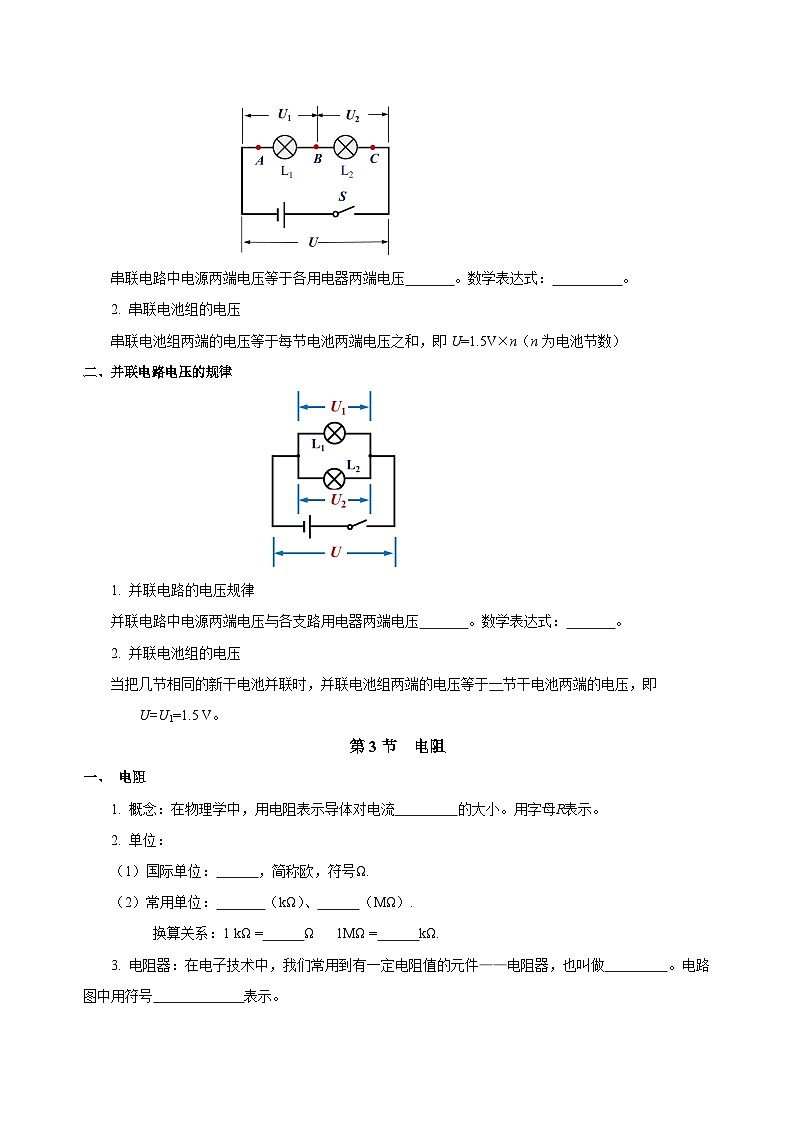

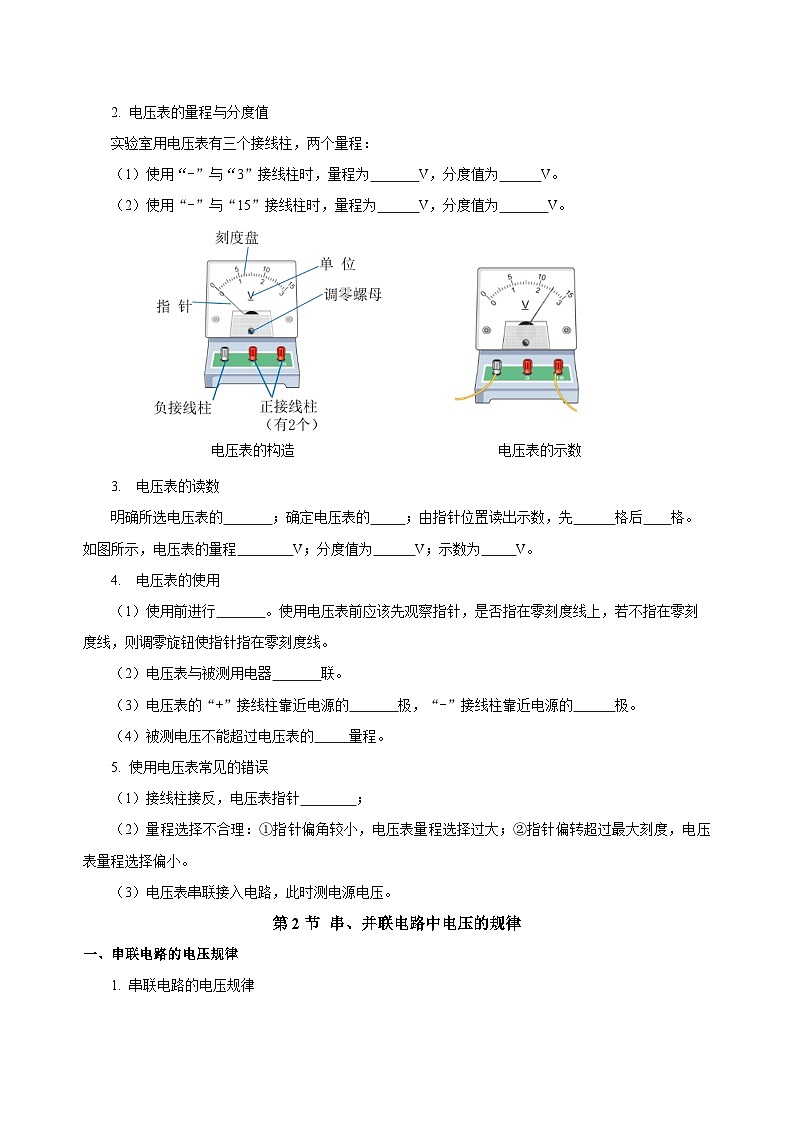

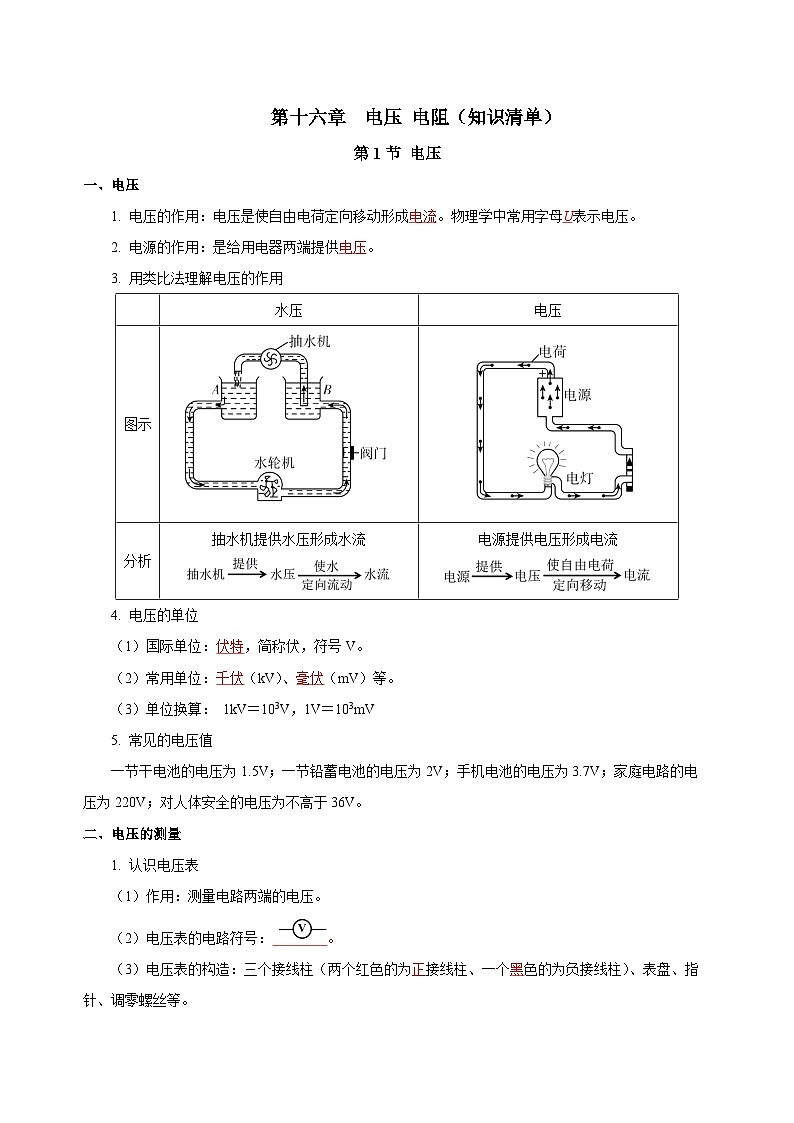

第十六章 電壓 電阻（知識清單） 第1節 電壓 一、電壓 1. 電壓的作用：電壓是使自由電荷定向移動形成電流。物理學中常用字母U表示電壓。 2. 電源的作用：是給用電器兩端提供電壓。 3. 用類比法理解電壓的作用 4. 電壓的單位 （1）國際單位：伏特，簡稱伏，符號V。 （2）常用單位：千伏（kV）、毫伏（mV）等。 （3）單位換算： 1kV＝103V，1V＝103mV 5. 常見的電壓值 一節干電池的電壓為1.5V；一節鉛蓄電池的電壓為2V；手機電池的電壓為3.7V；家庭電路的電壓為220V；對人體安全的電壓為不高于36V。 二、電壓的測量 1. 認識電壓表 （1）作用：測量電路兩端的電壓。 （2）電壓表的電路符號： 。 （3）電壓表的構造：三個接線柱（兩個紅色的為正接線柱、一個黑色的為負接線柱）、表盤、指針、調零螺絲等。 2. 電壓表的量程與分度值 實驗室用電壓表有三個接線柱，兩個量程： （1）使用“-”與“3”接線柱時，量程為0～3V，分度值為0.1V。 （2）使用“-”與“15”接線柱時，量程為0～15V，分度值為0.5V。 電壓表的構造 電壓表的示數 3. 電壓表的讀數 明確所選電壓表的量程；確定電壓表的分度值；由指針位置讀出示數，先大格后小格。如圖所示，電壓表的量程0~15V；分度值為0.5V；示數為2.5V。 4. 電壓表的使用 （1）使用前進行調零。使用電壓表前應該先觀察指針，是否指在零刻度線上，若不指在零刻度線，則調零旋鈕使指針指在零刻度線。 （2）電壓表與被測用電器并聯。 （3）電壓表的“+”接線柱靠近電源的正極，“-”接線柱靠近電源的負極。 （4）被測電壓不能超過電壓表的最大量程。 5. 使用電壓表常見的錯誤 （1）接線柱接反，電壓表指針反偏； （2）量程選擇不合理：①指針偏角較小，電壓表量程選擇過大；②指針偏轉超過最大刻度，電壓表量程選擇偏小。 （3）電壓表串聯接入電路，此時測電源電壓。 第2節 串、并聯電路中電壓的規律 一、串聯電路的電壓規律 1. 串聯電路的電壓規律 串聯電路中電源兩端電壓等于各用電器兩端電壓之和。數學表達式： U=U1+U2。 2. 串聯電池組的電壓 串聯電池組兩端的電壓等于每節電池兩端電壓之和，即U=1.5V×n（n為電池節數） 二、并聯電路電壓的規律 1. 并聯電路的電壓規律 并聯電路中電源兩端電壓與各支路用電器兩端電壓相等。數學表達式： U=U1=U2。 2. 并聯電池組的電壓 當把幾節相同的新干電池并聯時，并聯電池組兩端的電壓等于一節干電池兩端的電壓，即 U=U1=1.5 V。 第3節 電阻 一、 電阻 1. 概念：在物理學中，用電阻表示導體對電流阻礙作用的大小。用字母R表示。 2. 單位： （1）國際單位：歐姆，簡稱歐，符號Ω. （2）常用單位：千歐（kΩ）、兆歐（MΩ）. 換算關系：1 kΩ =103 Ω 1MΩ =103kΩ. 3. 電阻器：在電子技術中，我們常用到有一定電阻值的元件——電阻器，也叫做定值電阻。電路圖中用符號 表示。 4. 對電阻的理解： （1）導體的電阻越大，表示導體對電流的阻礙作用越大。在相同的電壓下，導體對電流的阻礙作用（電阻）越大，電路中的電流越小。 （2）導體的電阻是導體本身的一種性質，由自身情況決定。不管這個導體是否連入電路，是否有電流通過，也不管它兩端的電壓是否改變，導體對電流的阻礙作用（電阻）總是不變的。 5. 一些物體的電阻值 二、影響電阻大小的因素 1. 影響電阻大小的因素 導體的電阻與導體的長度、橫截面積、材料和溫度有關。 在材料、橫截面積相同時，導體越長，電阻越大。在材料、長度相同時，導體的橫截面積越大，電阻越小。在長度、橫截面積相同時，導體的材料不同，電阻不同。在一定條件下，金屬導體的電阻隨溫度的升高而增大。 2. 半導體 導電性能介于導體和絕緣體之間，稱做半導體。例如鍺、硅等。利用半導體材料可以制作二極管、三極管。如果把很多二極管、三極管和電阻、電容等元件直接做在硅單晶片上（俗稱芯片），就成了集成電路。 3. 超導現象 某些物質在很低的溫度時，如鋁在-271.76°C以下，鉛在-265.95°C以下，電阻就變?yōu)?，這就是超導現象。 第4節 變阻器 一、滑動變阻器 1. 變阻器 能改變接入電路中電阻大小的元件叫做變阻器。常見的有：滑動變阻器、電阻箱、電位器。 2. 滑動變阻器 （1）結構：電阻線，接線柱ABCD、金屬桿、滑片P等。 變阻器結構 結構示意圖 變阻器符號 （2）原理：改變接入電路中電阻絲的長度來改變電路的電阻。 （3）結構示意圖和符號 A、B、C、D分別表示四個接線柱，P表示滑片。元件符號如圖所示。 （4）銘牌上各物理量的意義： 例如，一滑動變阻器標有“20Ω 1A”，其中“20Ω”表示變阻器的最大電阻是20歐；“1A”表示允許通過的最大的電流是1A。 （5）滑動變阻器的接法 ①滑動變阻器應按照“一上一下”的方式接入電路中。 ②關鍵是確定滑動變阻器的下端接線柱，上端兩個接線柱中任何一個連入電路，接法是等效的。 ③滑片向靠近下接線柱的方向移動，電阻變小，滑片向遠離下接線柱的方向移動，電阻變大，可簡記為：“近下電阻變小，遠下電阻變大”。 （6）滑動變阻器常見兩種錯誤的接法 ①把接線柱C、D連入電路。把C、D接線柱連入電路，相當于一條導線，連入電路的阻值為0，移動滑片不能改變電阻。 ②把接線柱A、B連入電路。將A、B接線柱接入電路時，電流要經過全部電阻線，此時變阻器連入電路的電阻值為變阻器的最大阻值，相當于一個定值電阻，移動滑片不能改變電阻。 3. 電阻箱 （1）電阻箱的特點 電阻箱由若干個不同阻值的定值電阻，按一定的方式連接而成，是一種可以調節電阻大小并且能夠顯示出電阻阻值的變阻器。 （2）電阻箱的讀數 使用時，把兩個接線柱接入電路，調節旋盤就能得到0 ~×××××Ω（通常為9999.9Ω）之間的任意阻值。各旋盤對應的指示點的示數乘以面盤上標出的倍數，然后加在一起，就是接入電路的阻值。 如圖所示電阻箱接入電路的阻值為＝3000+600+8=3608Ω. （3）插孔式電阻箱 插入式電阻箱的工作原理為：把銅塞插進去，靠銅棒來短接下面的電阻，電流不從電阻絲走了使之失去作用來調整電阻大小的；缺點是阻值不能連續變化，只能是幾個固定阻值電阻的組合數。 如圖所示電阻箱接入電路的阻值為1+2=3Ω. 二、用滑動變阻器改變小燈泡的亮度 用滑動變阻器改變小燈泡的亮度，滑動變阻器應該與小燈泡串聯。電阻變大→電流變小→燈泡變暗；電阻變小→電流變大→燈泡變亮；所以滑動變阻器可以起到控制電路中電流的作用（也叫限流作用）。 三、用滑動變阻器控制電阻兩端的電壓 ①利用滑動變阻器可以改變定值電阻兩端的電壓。 ②利用滑動變阻器可控制定值電阻兩端電壓不變，方法是“換大調大，換小調小”（即如果定值電阻的阻值變大時，則需要把滑動變阻器接入電路的阻值變大）。 四、變阻器的應用 1. 電位器及其應用 滑動變阻器一般只在實驗室中應用。有些家用電器（如收音機）音量調節的器件也是一種變阻器，通常稱為電位器。 （1）機械式電位器 如圖所示是機械式電位器，由內部構造圖可知，電位器在電路相當于滑動變阻器的作用。 電位器 電位器結構圖 電位器原理 如圖所示，把A和B兩個接線柱串聯接入收音機電路，當順時針旋轉時，接入電路中的電阻變大，電流變小，音量變小，反之音量變大。 （2）數字電位器 數字電位器是一種用數字信號控制阻值的器件（集成電路）。與機械式電位器相比，數字電位器具有可程序控制改變阻值、耐震動、噪聲小、壽命長、抗環境污染等重要優點，因而，已在自動檢測與控制、智能儀器儀表、消費類電子產品等許多重要領域得到應用。 2. 變阻器在生產和生活中的應用實例 （1）亮度可變的燈、轉動速度可變的電風扇、舞臺用到的調音臺、家庭用的調溫電褥子等都是應用了變阻器。 （2）汽車油量表、稱重儀、測高儀等。 本章重要的探究實驗 一、探究串聯電路電壓的規律 【設計實驗】 （1）實驗器材：規格不同的燈泡若干、電壓表、電源、開關、導線若干。 （2）設計實驗電路并畫出電路圖，如圖所示。選用不同（相同/不同）規格的小燈泡L1、L2連接電路。根據電源電壓選擇電壓表的量程。 （3）將電壓表的兩端分別連到A與B、B與C、A與C，測量電壓U1、U2、U。改變兩個小燈泡的規格，重做上述實驗。 【進行實驗】 （1）根據電路圖連接電路，閉合電鍵，測出AB兩點間（即L1兩端）的電壓并記錄； （2）根據電路圖連接電路，閉合電鍵，測出BC兩點間（即L2兩端）的電壓并記錄； （3）根據電路圖連接電路，閉合電鍵，測出AC兩點的電壓（電源兩端電壓）并記錄； （4）實驗數據 實驗次數L1兩端電壓 UAB/VL2兩端電壓UBC/V電源兩端電壓UAC/V11.81.23.021.11.93.031.41.63.0 【分析論證】 實驗結論：分析實驗數據可得結論：串聯電路中電源兩端電壓等于各用電器兩端電壓之和. 數學表達式： U=U1+U2 【交流與評估】 （1）采用不同規格的小燈泡多次測量的目的是使實驗結論具有普遍性，防止偶然性。 （2）換用不同規格的小燈泡時，各小燈泡兩端的電壓會發生改變，但電源兩端的電壓（總電壓）是不變的。 二、探究并聯電路電壓的規律 探究并聯電路各支路用電器兩端的電壓與電源兩端電壓的關系。 【設計實驗】 （1）設計實驗電路并畫出電路圖。選用不同（相同/不同）規格的小燈泡L1、L2連接電路。根據電源電壓選擇電壓表的量程。 （2）將電壓表的兩端分別連到L1兩端、L2兩端和電源兩端，測量電壓U1、U2、U。改變兩個小燈泡的規格，重做上述實驗。 【進行實驗】 （1）測燈L1兩端的電壓并記錄； （2）測燈L2兩端的電壓并記錄； （3）測電源兩端電壓并記錄。 （4）實驗數據 實驗 次數L1兩端電壓 U1/VL2兩端電壓 U2/V電源兩端電壓U/V12.92.92.922.82.82.832.82.82.8 【分析論證】 實驗結論：并聯電路中電源兩端電壓與各支路用電器兩端電壓相等。數學表達式： U=U1=U2 【交流與評估】 （1）當電路中有多個用電器并聯時，此結論仍然成立，表達式為U1=U2=U3=…=Un=U。 （2）當把幾節相同的新干電池并聯時，并聯電池組兩端的電壓等于一節干電池兩端的電壓，即 U=U1=1.5 V。 ③采用不同的方法多次進行實驗的目的是得出普遍規律，防止結論的偶然性。 三、探究影響電阻大小的因素 【設計實驗】 （1）實驗中用到的方法 ①控制變量法：在探究電阻的大小可能與導體的材料、導體的長度、導體的粗細、導體的溫度有關時，利用控制變量法去探究每一個因素對電阻大小的影響。 ②轉換法：在電源電壓不變的情況下，通過電流表的示數或燈泡亮度來判斷導體電阻的大小。 【進行實驗】 （1）實驗器材 電源（電池或蓄電池）、導線、規格不同的鎳鉻合金絲、錳銅合金絲、電流表、燈泡、開關、酒精燈、日光燈絲等。 （2）進行實驗 ①根據所研究的問題連接如圖所示的實物圖。 探究導體的電阻與長度、粗細、材料及溫度的關系 ②選用長度和橫截面積相同的錳銅合金絲a和鎳鉻合金絲b，分別將它們接入電路，觀察電流表的示數，記入表格中。 ③選用橫截面積相同，長度不同的兩根鎳鉻合金絲b和c，分別將它們接入電路，觀察電流表的示數，記入表格中。 ④選用長度相同，橫截面積不同的兩根鎳鉻合金絲b和d ，分別將它們接入電路，觀察電流表的示數，記入表格中。 ⑤探究導體的電阻與溫度的關系 控制導體的材料、長度、橫截面積相同，導體的溫度不同。用酒精燈給日光燈絲加熱，觀察燈泡的亮暗情況及電流表的示數，記入表格中。 （3）數據收集 【分析論證】 （1）電阻與導體的材料、長度、橫截面積的關系 ①由實驗次數1與2可得出：在導體的長度和橫截面積相同時，導體的電阻與導體的材料有關。 ②由實驗次數2與3可得出：在導體的材料和橫截面積相同時，導體的長度越長，電阻越大。 ③由實驗次數2與4可得出：在導體的材料和長度相同時，導體的橫截面積越大，電阻越小。 （2）金屬導體的電阻與溫度的關系 結論：同一燈絲的電阻隨溫度的升高而增大。 （3）實驗結論 導體的電阻與導體的長度、橫截面積、材料和溫度有關。 在材料、橫截面積相同時，導體越長，電阻越大。在材料、長度相同時，導體的橫截面積越大，電阻越小。在長度、橫截面積相同時，導體的材料不同，電阻不同。在一定條件下，金屬導體的電阻隨溫度的升高而增大。 水壓電壓圖示 分析抽水機提供水壓形成水流 電源提供電壓形成電流 小燈泡約10歐人體約幾千歐白熾燈約800歐電流表約0.1歐熱水壺約50歐電壓表約幾十兆歐
