初中物理人教版九年級全冊第1節 電壓精品課件ppt

這是一份初中物理人教版九年級全冊第1節 電壓精品課件ppt，共24頁。PPT課件主要包含了名稱電壓表，“-”接線柱，“+”接線柱，符號表示，電壓表有幾個量程，03V，015V，分度值，電壓表的使用等內容，歡迎下載使用。
成功有兩個秘訣，一個是堅持到底，一個是永不放棄

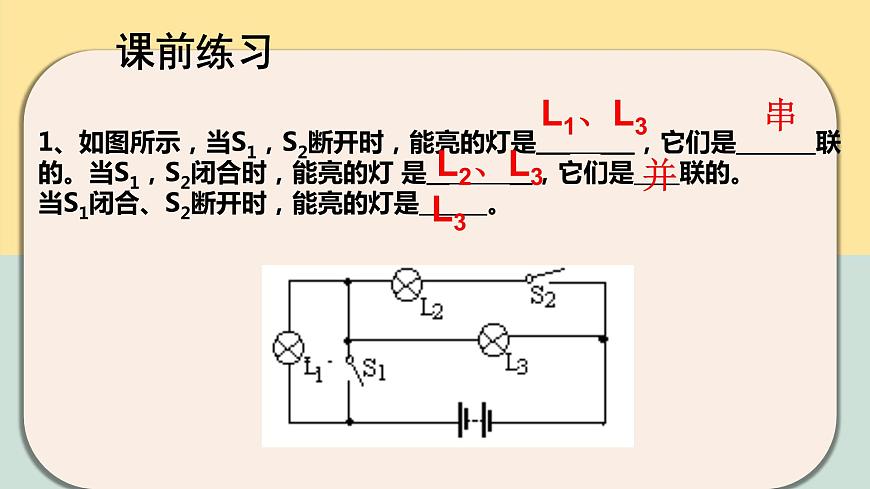

1、如圖所示，當S1，S2斷開時，能亮的燈是___ ___，它們是_______聯的。當S1，S2閉合時，能亮的燈 是__ __，它們是____聯的。當S1閉合、S2斷開時，能亮的燈是______。

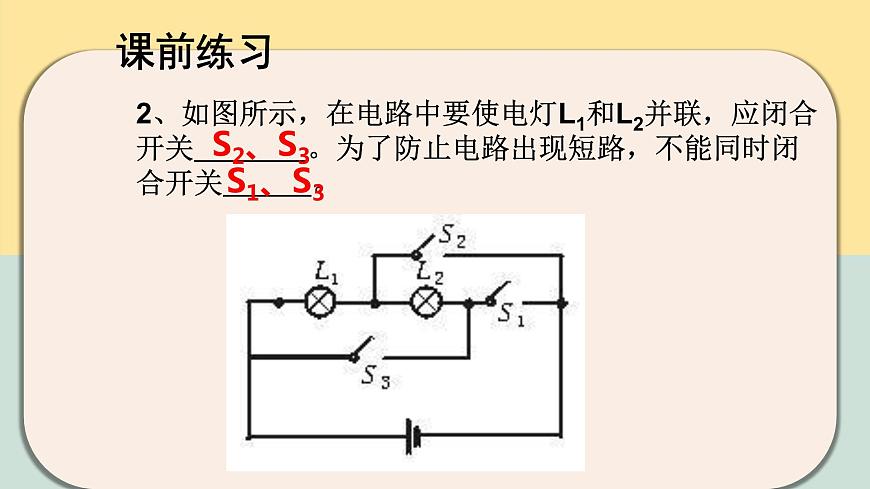

2、如圖所示，在電路中要使電燈L1和L2并聯，應閉合開關 。為了防止電路出現短路，不能同時閉合開關 。

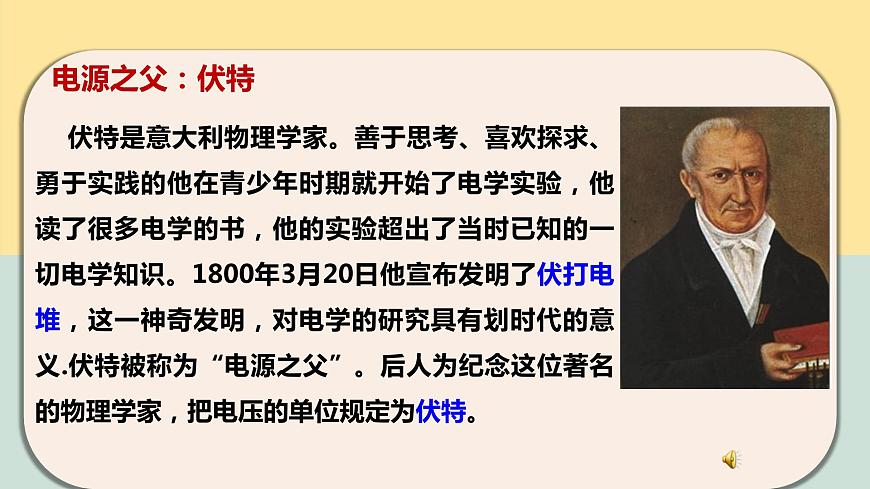

伏特是意大利物理學家。善于思考、喜歡探求、勇于實踐的他在青少年時期就開始了電學實驗，他讀了很多電學的書，他的實驗超出了當時已知的一切電學知識。1800年3月20日他宣布發明了伏打電堆，這一神奇發明，對電學的研究具有劃時代的意義.伏特被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
自然界的現象千奇百怪，無所不有，很多動物也有發電的本領，像電鰩和電鰻，簡直可以說是“水中的發電機”。電鰩和電鰻是怎樣捕食的？它有什么秘密武器？

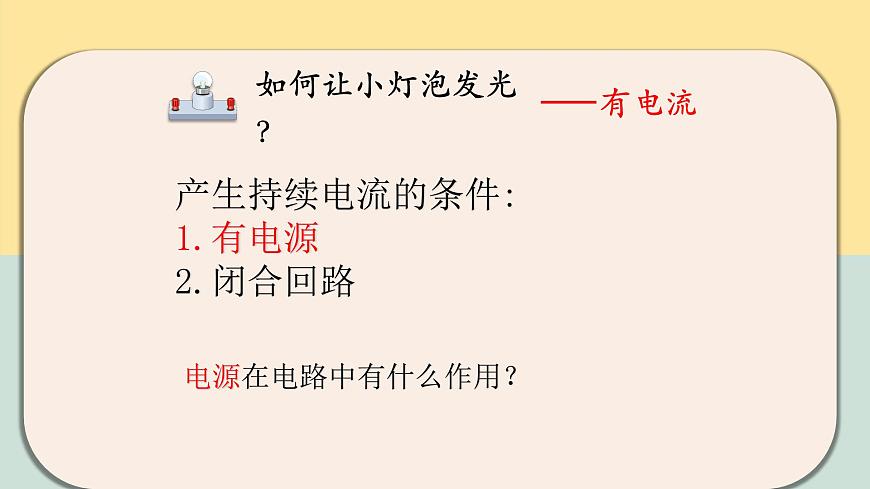

產生持續電流的條件:1.有電源2.閉合回路
電源在電路中有什么作用？

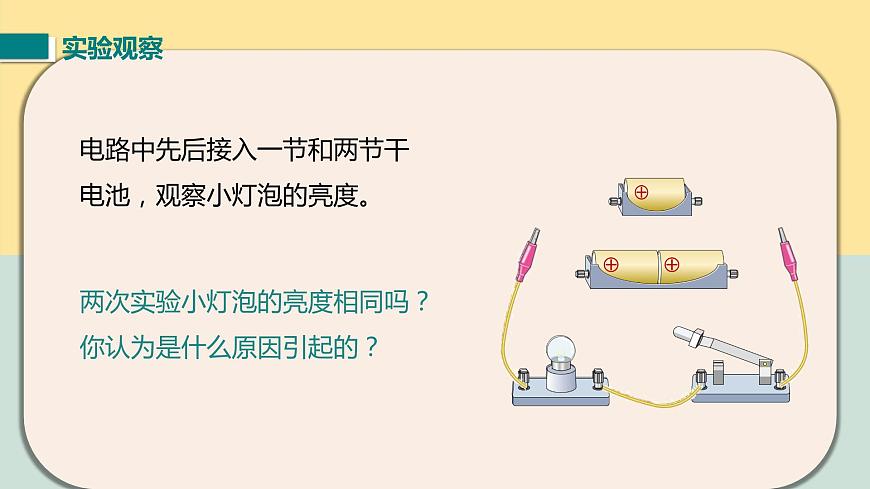

電路中先后接入一節和兩節干電池，觀察小燈泡的亮度。
兩次實驗小燈泡的亮度相同嗎？你認為是什么原因引起的？
1、電源是提供電壓的裝置， 電壓是形成電流的原因。2、單位是：伏特 簡稱伏（V） 常用單位千伏（kV），毫伏（mV）
單位間的關系：1 kV = 103 V 1 V = 103 mV
1.請說出下列兩個電壓表測量時所用的量程以及讀數各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
Pellentesque habitant mrbi tristique senectus et netus et malesuada fames ac turpis egestas
（1）電壓表怎樣連接？
小燈泡發光時，電路中一定有電流通過。試試看，電路中先后接入一節和兩節電池時小燈泡的亮度一樣嗎？你看到的現象對我們有什么啟示？
小燈泡的亮度是不一樣的。用一節電池時，燈泡較暗；用兩節電池時，燈泡較亮。
電路中電流的強弱與電源有關。
①電壓表必須和被測的用電器____聯;②電流必須從______接線柱流入，從_______接線柱流出。
對人體安全的電壓 不高于36 V
電視機顯像管的工作電壓 10kv以上
電壓表與電流表(不同點)
1. 256kV= V
2. 220mV= V
3. 2.8×104μV= mV
4. 下列說法中，正確的是（ ）A. 電路中只要有電壓就會有電流B. 只要電路是通路，導體中就會有電流通過C. 電壓是產生電流的必要條件D. 電壓使導體中的自由電荷移動形成電流
5.在○內填上適當?shù)碾姳?，并?biāo)出“+”、“-”接線柱
6.在圖所示電路中，開關閉合后，會出現的后果是（ ）A.電流表與電壓表被燒壞B.電流表與電壓表都不會被燒壞C.只有電壓表會被燒壞D.只有電流表會被燒壞
1.電壓：是形成電流的條件， 電壓是由電源提供的。 電壓的單位：V
2.電壓表的使用方法：
（1）并聯在所測電路的兩端；
（2）使電流方向從“+”流入，從“-”流出；
（3）選擇合適的量程；
（4）讀數時注意量程，看清最小分度值。
