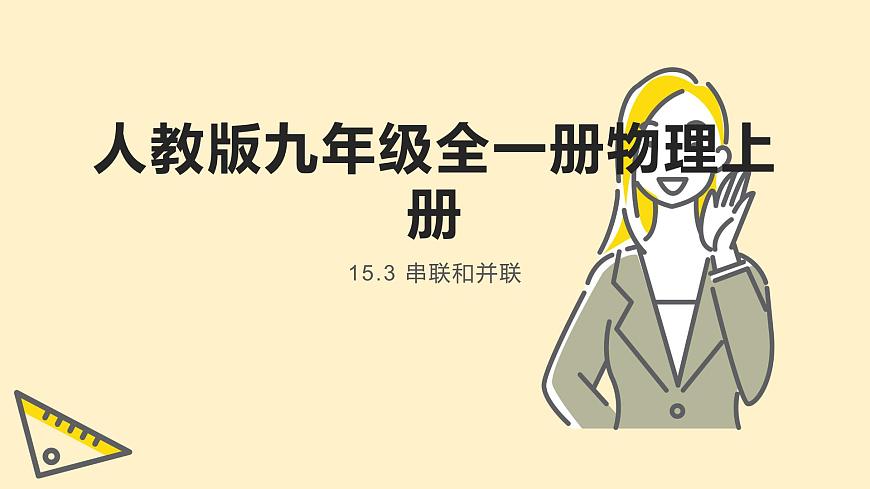

人教版九年級全一冊物理上冊 15.3 串聯和并聯課件PPT

這是一份人教版九年級全一冊物理上冊 15.3 串聯和并聯課件PPT，共16頁。

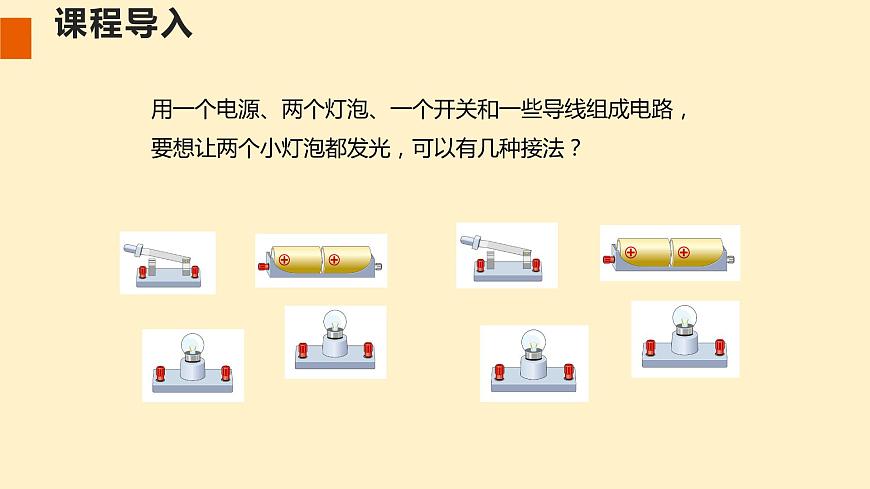

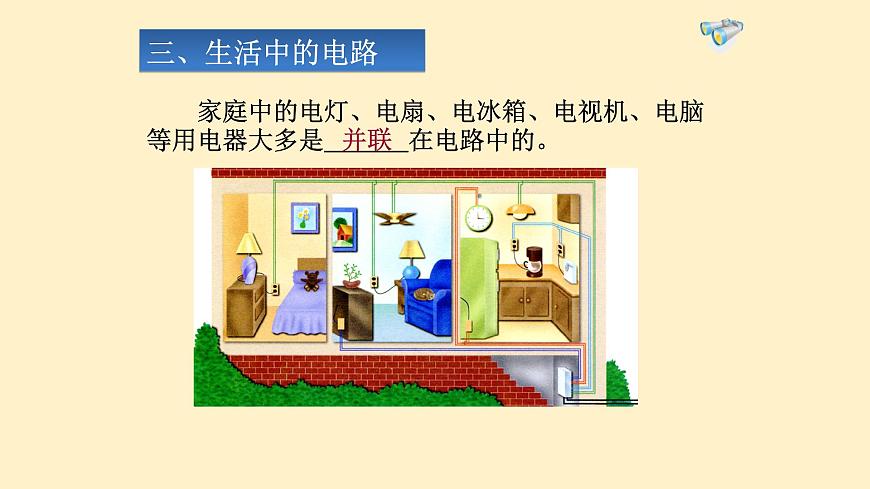

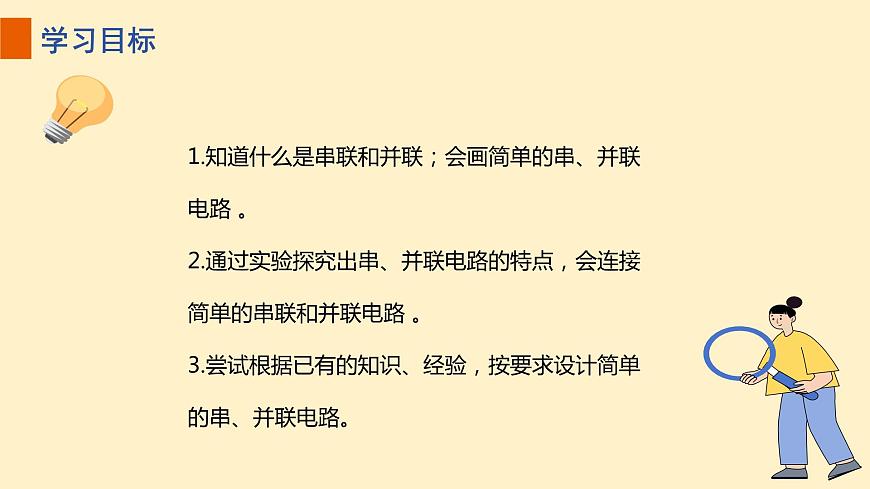

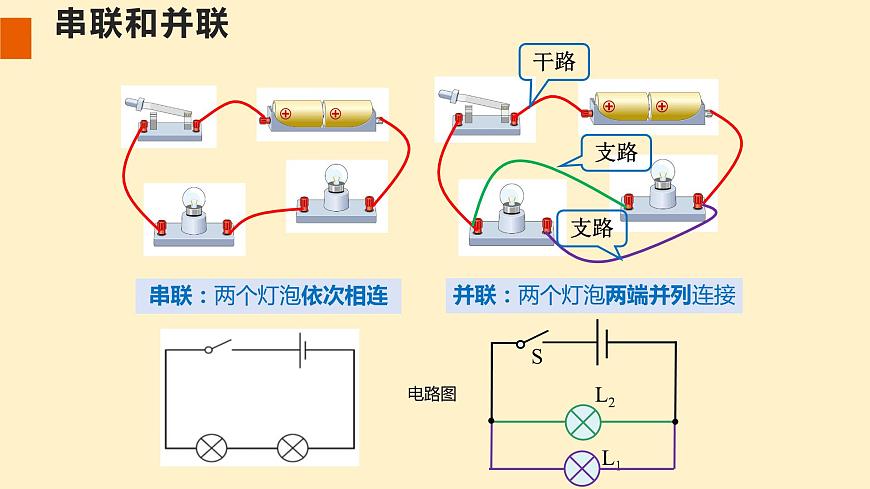

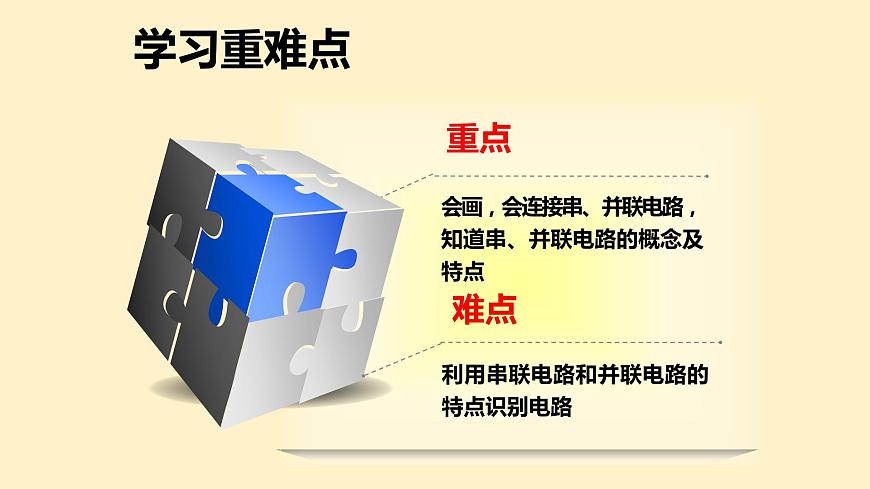

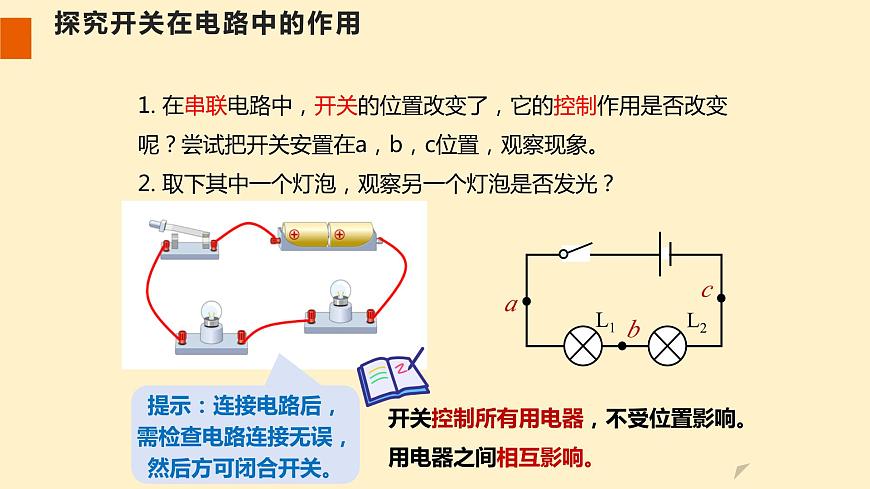

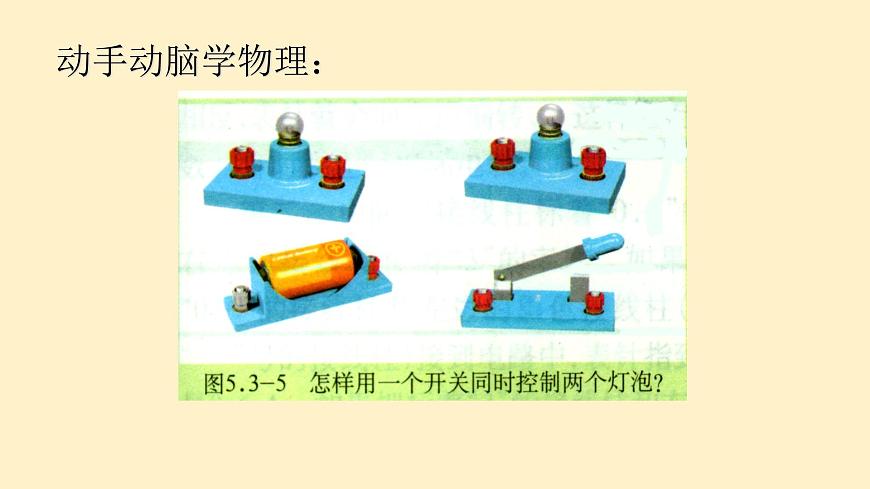

人教版九年級全一冊物理上冊15.3 串聯和并聯1.知道什么是串聯和并聯；會畫簡單的串、并聯電路 。2.通過實驗探究出串、并聯電路的特點，會連接簡單的串聯和并聯電路 。3.嘗試根據已有的知識、經驗，按要求設計簡單的串、并聯電路。學習重難點天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為課程導入用一個電源、兩個燈泡、一個開關和一些導線組成電路，要想讓兩個小燈泡都發光，可以有幾種接法？天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為串聯和并聯串聯：兩個燈泡依次相連并聯：兩個燈泡兩端并列連接電路圖干路支路支路天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為動手動腦學物理：天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為探究開關在電路中的作用1. 在串聯電路中，開關的位置改變了，它的控制作用是否改變呢？嘗試把開關安置在a，b，c位置，觀察現象。2. 取下其中一個燈泡，觀察另一個燈泡是否發光？提示：連接電路后，需檢查電路連接無誤，然后方可閉合開關。開關控制所有用電器，不受位置影響。用電器之間相互影響。天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為三、生活中的電路　　家庭中的電燈、電扇、電冰箱、電視機、電腦等用電器大多是 在電路中的。并聯天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為　 用來裝飾居室、烘托歡樂氣氛的彩色小燈泡，有些就是 而成的。串聯天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為 怎樣讓兩個小燈泡亮起來？天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為　　1．根據電路圖連接實物電路。（P43 題2）天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為　　2．如圖所示的四個電路圖中，開關閉合時，三盞燈屬于并聯關系的是（ ） ABCDAL1天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為 5.如圖所示的電路圖中，當開關S閉合后，兩盞燈并聯的電路是（ ）D天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為　6．開關閉合后，會出現什么情況？改一根線，使它成為并聯電路。天將降大任于斯人也，必先苦其心志，勞其筋骨，餓其體膚，空乏其身，行拂亂其所為　8.開關閉合后，會出現什么情況？改一根線，使它成為并聯電路。abcde 7. 家庭中的用電器大多是　__聯在一起的；圣誕樹上使用的“滿天星”小彩燈大多是　_ 聯的;城市中的路燈是　__聯在一起的并并串
