初中物理人教版九年級全冊第3節 電阻精品ppt課件

這是一份初中物理人教版九年級全冊第3節 電阻精品ppt課件，共24頁。PPT課件主要包含了定值電阻，常見的電阻器，導入新課，常見導體的電阻值，演示實驗，實驗現象，提出問題，猜想與假設，探究新知，設計實驗等內容，歡迎下載使用。

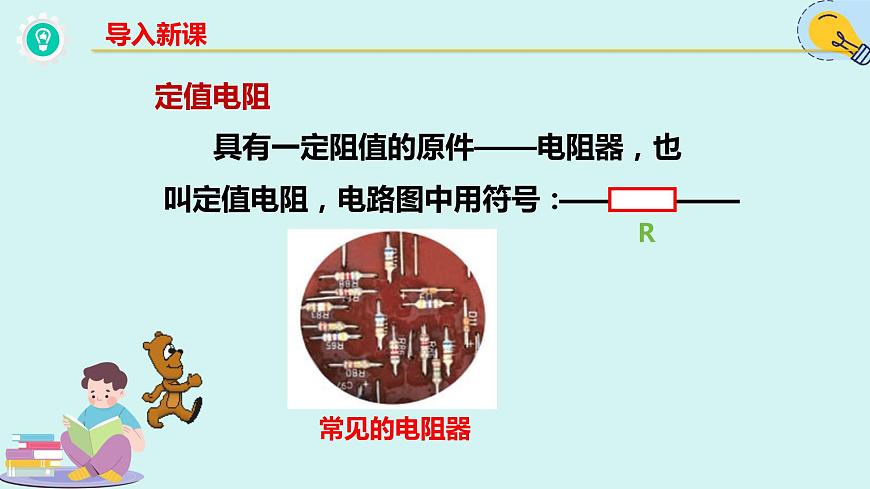

具有一定阻值的原件——電阻器，也叫定值電阻，電路圖中用符號：
莫道桑榆晚，微霞尚滿天

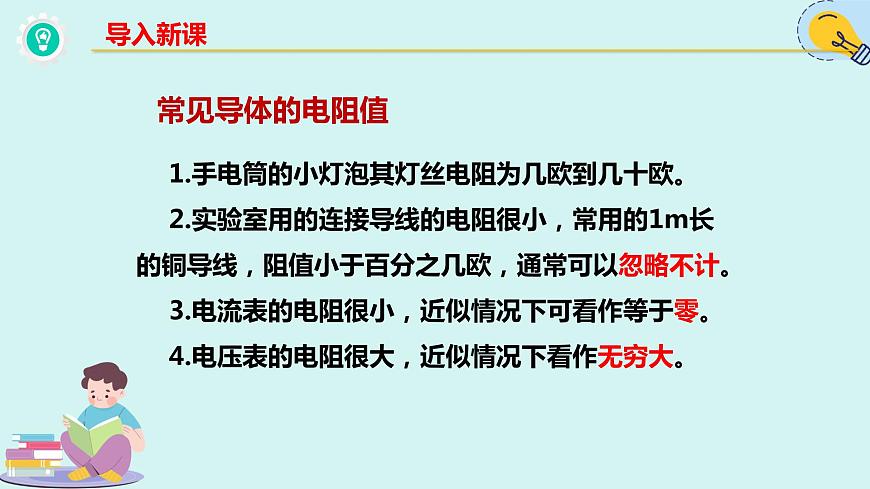

1.手電筒的小燈泡其燈絲電阻為幾歐到幾十歐。2.實驗室用的連接導線的電阻很小，常用的1m長的銅導線，阻值小于百分之幾歐，通?？梢院雎圆挥?jì)。3.電流表的電阻很小，近似情況下可看作等于零。4.電壓表的電阻很大，近似情況下看作無窮大。

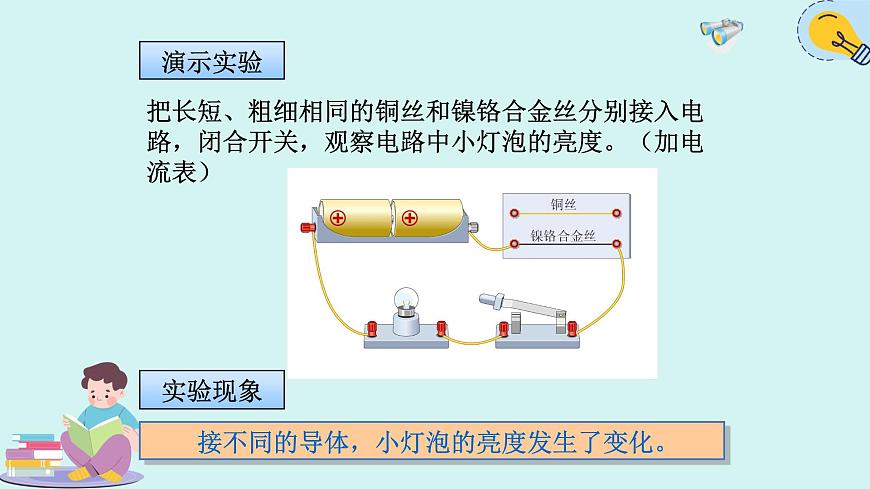

把長短、粗細相同的銅絲和鎳鉻合金絲分別接入電路，閉合開關，觀察電路中小燈泡的亮度。（加電流表）
　　接不同的導體，小燈泡的亮度發生了變化。

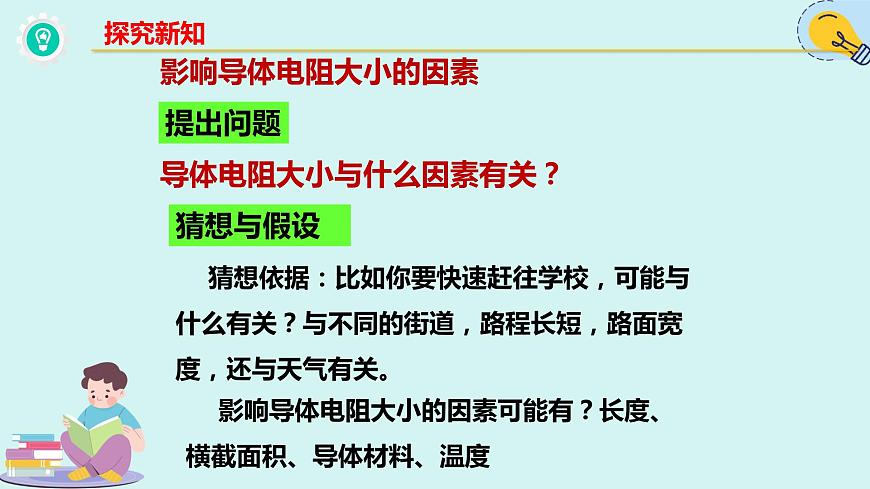

影響導體電阻大小的因素
導體電阻大小與什么因素有關？
猜想依據：比如你要快速趕往學校，可能與什么有關？與不同的街道，路程長短，路面寬度，還與天氣有關。
影響導體電阻大小的因素可能有？長度、橫截面積、導體材料、溫度

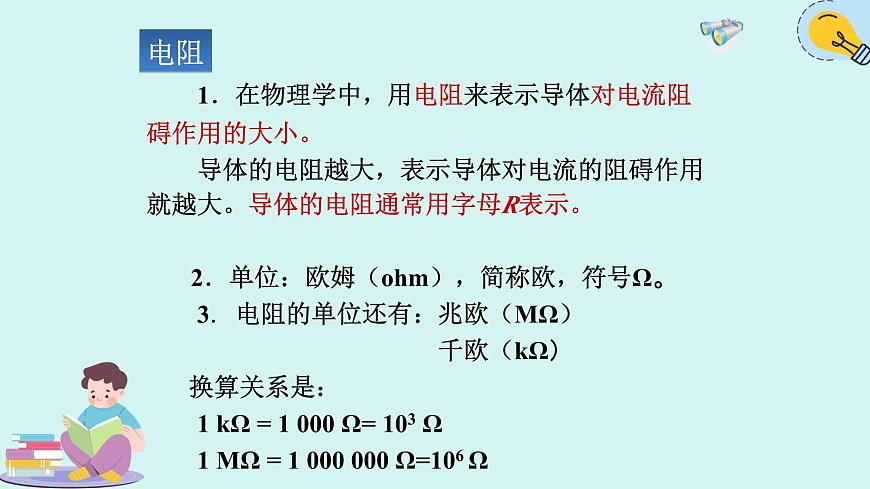

　　1．在物理學中，用電阻來表示導體對電流阻礙作用的大小?！　?dǎo)體的電阻越大，表示導體對電流的阻礙作用就越大。導體的電阻通常用字母R表示。　　 2．單位：歐姆，簡稱歐，符號Ω?！　?．電阻的單位還有：兆歐（MΩ）　　　　　　　　　　　 千歐（kΩ） 換算關系是：　　1 kΩ = 1 000 Ω= 103 Ω　　1 MΩ = 1 000 000 Ω=106 Ω

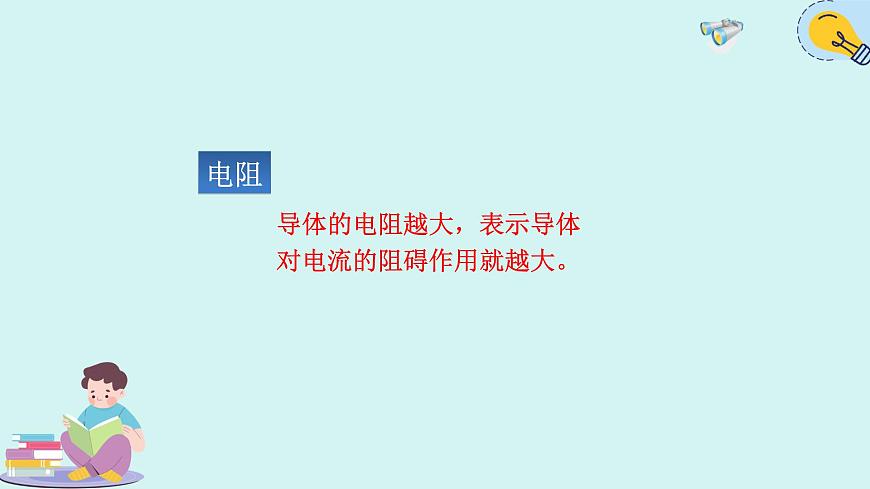

　　導體的電阻越大，表示導體對電流的阻礙作用就越大?！　? 　　　　　　　　　　　　　 　　　　

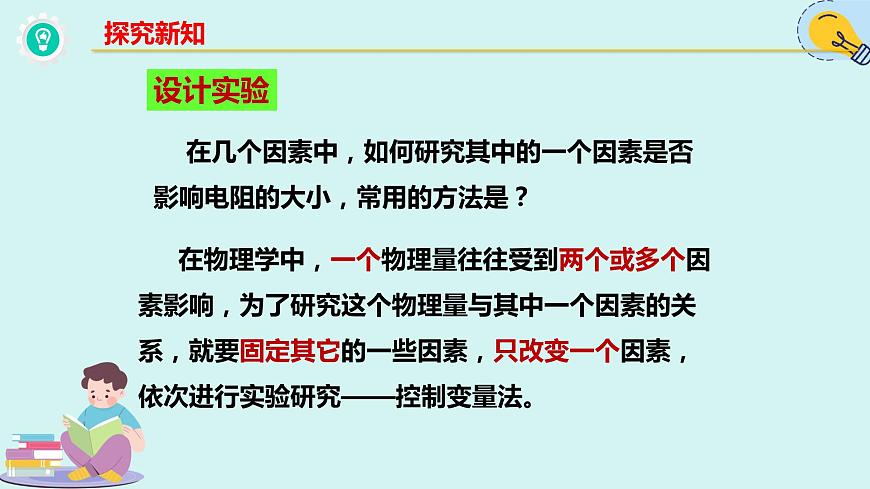

在幾個因素中，如何研究其中的一個因素是否影響電阻的大小，常用的方法是？
在物理學中，一個物理量往往受到兩個或多個因素影響，為了研究這個物理量與其中一個因素的關系，就要固定其它的一些因素，只改變一個因素，依次進行實驗研究——控制變量法。
　　4．電阻器　　在電子技術中，我們常用到有一定電阻值的元件——電阻器，也叫做定值電阻，簡稱電阻。電路圖中用符號 表示。
研究導體的電阻與材料的關系
結論：導體的電阻與導體的材料有關。當長度、橫截面積相同時，不同材料的導體的電阻一般不同。
研究導體的電阻與長度的關系
現象：通過短鎳鉻合金絲的電流較大。
結論：材料和橫截面積相同時,長度越長,電阻越大。
●電阻的大小是否跟導線的長度有關；●電阻的大小是否跟導線的粗細有關；●其他因素（材料、溫度）。
在材料一定的情況下，電阻的大小還和哪些因素有關？
探究影響電阻大小的因素
1．探究電阻與導體長度的關系
在該實驗中需要記錄的量有哪些？
實驗1：電阻是否與導體的長度有關
通過 ____________比較電阻的大小，體現的研究方法是：_____________
實驗結論：1、材料、橫截面積相同時，長度越長，電阻越大；2、材料、長度相同時，橫截面積越大，電阻越?。?、導體的電阻與材料有關；
實驗設計1、探究材料對電阻的影響，控制長度、橫截面積相同；2、探究長度對電阻的影響，控制材料、橫截面積相同；3、探究橫截面積對電阻的影響，控制材料、長度相同。
用鉛筆芯使電路中的電流連續地變化
　　在其他條件相同的情況下，電阻較小的材料導電性能較強；反之，電阻較大，導電性能較弱。右圖展示的是不同材料在導電性能上的排序，從上至下，材料的導電性能依次減弱。
銅、鋁、橡膠、陶瓷都是良好的電工材料。
介于中間的鍺、硅是常用的半導體材料。
探究串、并聯電路中電壓的規律
半導體：導電能力介于導體和絕緣體之間的導體特點：①半導體的電阻比導體大，但比絕緣體小得多； ②導電性能易受影響（溫度、光照、壓力等）應用：光敏電阻，熱敏電阻、二極管、三極管等
超導現象：某些物質在很低的溫度時，電阻就變成零，這就是超導現象。能夠發生超導現象的材料叫做超導材料或超導體。 應用：超導電纜，磁懸浮列車等
超導現象應用于實際的好處：
①延長電路元件的使用壽命； ② 降低電能損耗；③實現電子設備微型化
目前，超導材料沒有廣泛應用于生活實際的主要原因是還沒有發現常溫下的超導體。
導體電阻還跟溫度有關。對大多數導體來說，溫度越高，導體電阻越大。但也有少數導體，電阻隨溫度的升高而減小。
某些材料的溫度降低到一定程度時,電阻會突然消失，這就是超導現象。具有超導現象的導體叫做超導體。
1、 下列因素中，對導體電阻大小有決定作用的是（　?。〢．導體是否接入電路 B．導體兩端的電壓C．通過導體的電流 D．導體的長度2、一段1m長的電阻絲，下列做法能使它的電阻增大的是（　?。?A．對折 B．長度拉伸為原來的2倍C．剪掉一半 D．外表涂上絕緣材料
3、計算機芯片中有大量用硅、鍺等材料制成的電路元件，硅和鍺屬于下列哪些材料（　?。? A．導體 B．半導體 C．絕緣體 D．超導體
