人教版九年級全一冊物理上冊 15.3 串聯和并聯課件PPT

這是一份人教版九年級全一冊物理上冊 15.3 串聯和并聯課件PPT，共20頁。

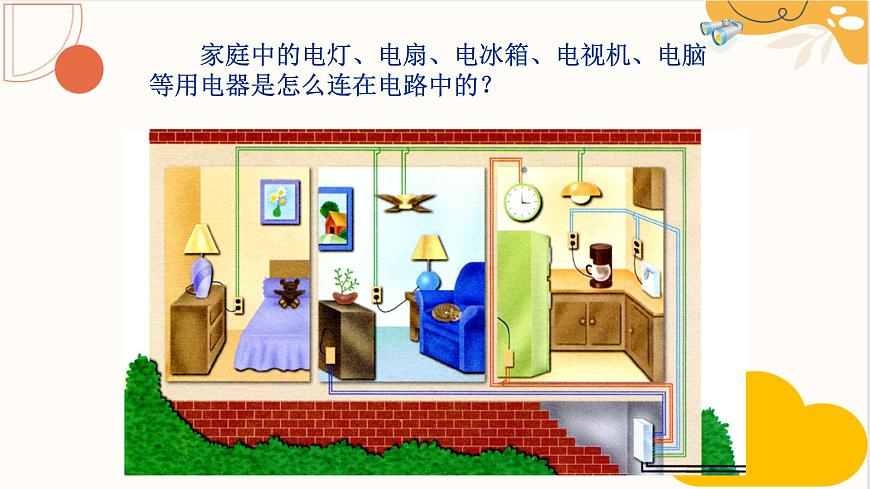

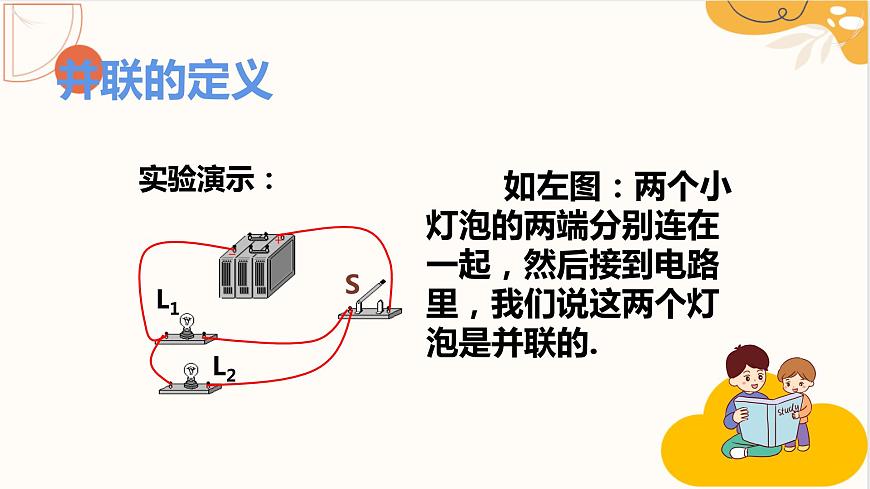

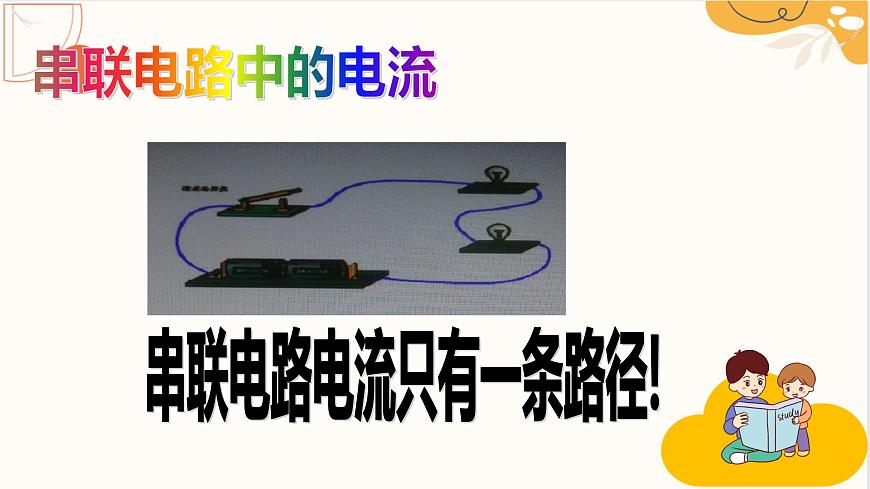

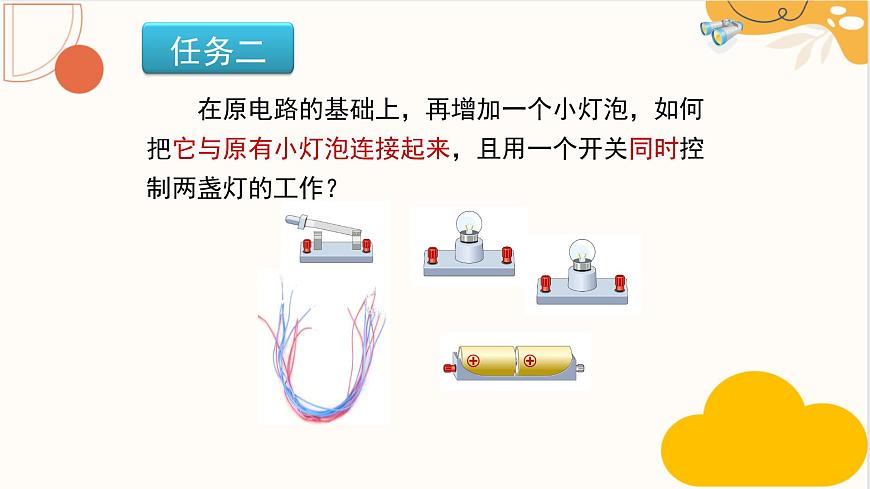

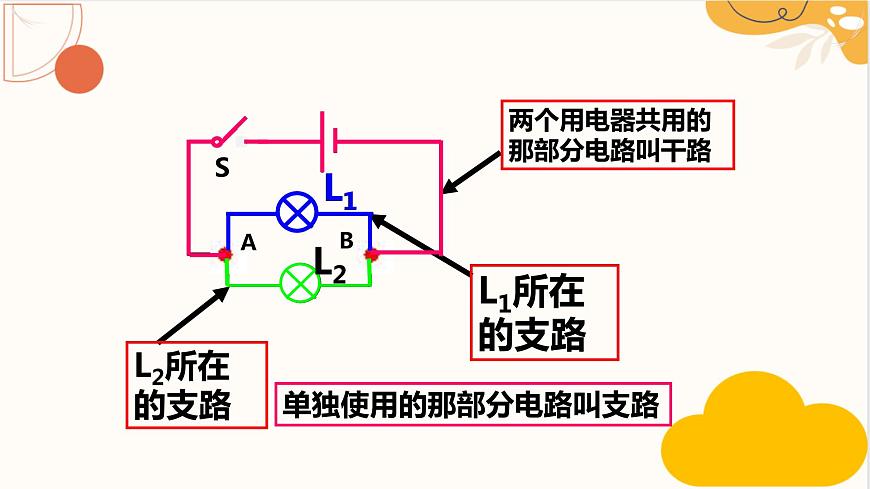

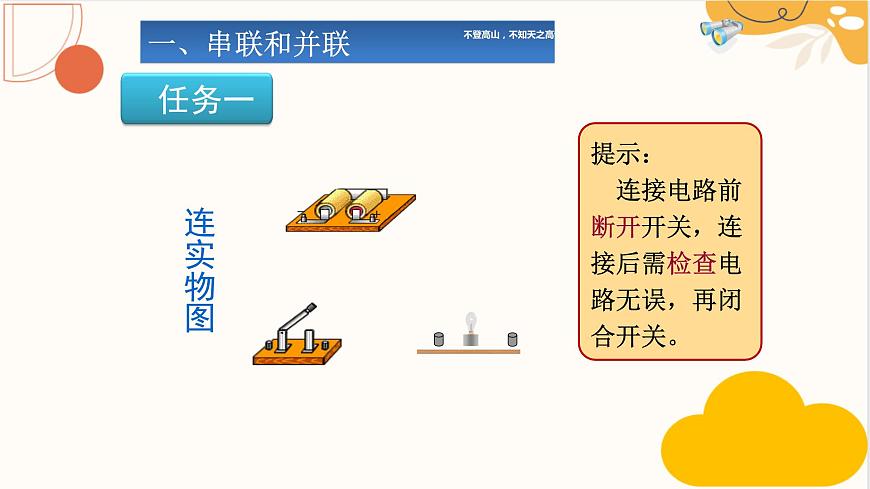

人教版九年級全一冊物理上冊15.3 串聯和并聯不登高山，不知天之高也；不臨深溪，不知地之厚也　　家庭中的電燈、電扇、電冰箱、電視機、電腦等用電器是怎么連在電路中的？連實物圖提示： 連接電路前斷開開關，連接后需檢查電路無誤，再閉合開關。一、串聯和并聯不登高山，不知天之高也；不臨深溪，不知地之厚也串聯電路中的電流串聯電路電流只有一條路徑!不登高山，不知天之高也；不臨深溪，不知地之厚也 如左圖：兩個小燈泡的兩端分別連在一起，然后接到電路里，我們說這兩個燈泡是并聯的.并聯的定義實驗演示：不登高山，不知天之高也；不臨深溪，不知地之厚也兩個用電器共用的那部分電路叫干路L1所在的支路L2所在的支路單獨使用的那部分電路叫支路不登高山，不知天之高也；不臨深溪，不知地之厚也　　在原電路的基礎上，再增加一個小燈泡，如何把它與原有小燈泡連接起來，且用一個開關同時控制兩盞燈的工作？不登高山，不知天之高也；不臨深溪，不知地之厚也并聯電路中的電流并聯電路電流有多條路徑!不登高山，不知天之高也；不臨深溪，不知地之厚也課堂例題嘗試畫出下圖的電路圖，判斷是串聯電路還是并聯電路不登高山，不知天之高也；不臨深溪，不知地之厚也動手探究提出問題：在實驗過程中如果一電燈斷路，那電路會出現什么情況？開關的位置改變呢？不登高山，不知天之高也；不臨深溪，不知地之厚也我們發現:串聯電路中各用電器相互影響，開關位置任意不登高山，不知天之高也；不臨深溪，不知地之厚也課堂例題如圖所示的四個電路圖中，開關閉合時，三盞燈屬于并聯關系的是（ ） ABCDAL1不登高山，不知天之高也；不臨深溪，不知地之厚也生活中的電路家庭電路中，哪些是串聯的，哪些是并聯的？家庭中的電燈、電扇、電冰箱、電視機、電腦等用電器大多是 在電路中的。用來裝飾居室的彩色小燈泡，是串聯或串聯和并聯組合而成的并聯不登高山，不知天之高也；不臨深溪，不知地之厚也生活中的電路街道的路燈，它們同時亮同時熄滅，是什么連接方式？并聯教室里一排排的日光燈是怎樣連接的？并聯不登高山，不知天之高也；不臨深溪，不知地之厚也L3隨堂練習三、利用已學知識判斷下面電路并連實物圖：簡單的混聯電路前后我們發現:并聯電路中各用電器相互不影響，干路開關控制所有用電器，支路開關只控制本支路用電器不登高山，不知天之高也；不臨深溪，不知地之厚也　　1．根據實物圖連接畫電路圖。L3隨堂練習不登高山，不知天之高也；不臨深溪，不知地之厚也　2．根據電路圖連接實物電路。（描述電路）隨堂練習不登高山，不知天之高也；不臨深溪，不知地之厚也　　3．根據實物電路畫電路圖。（描述電路）隨堂練習不登高山，不知天之高也；不臨深溪，不知地之厚也
