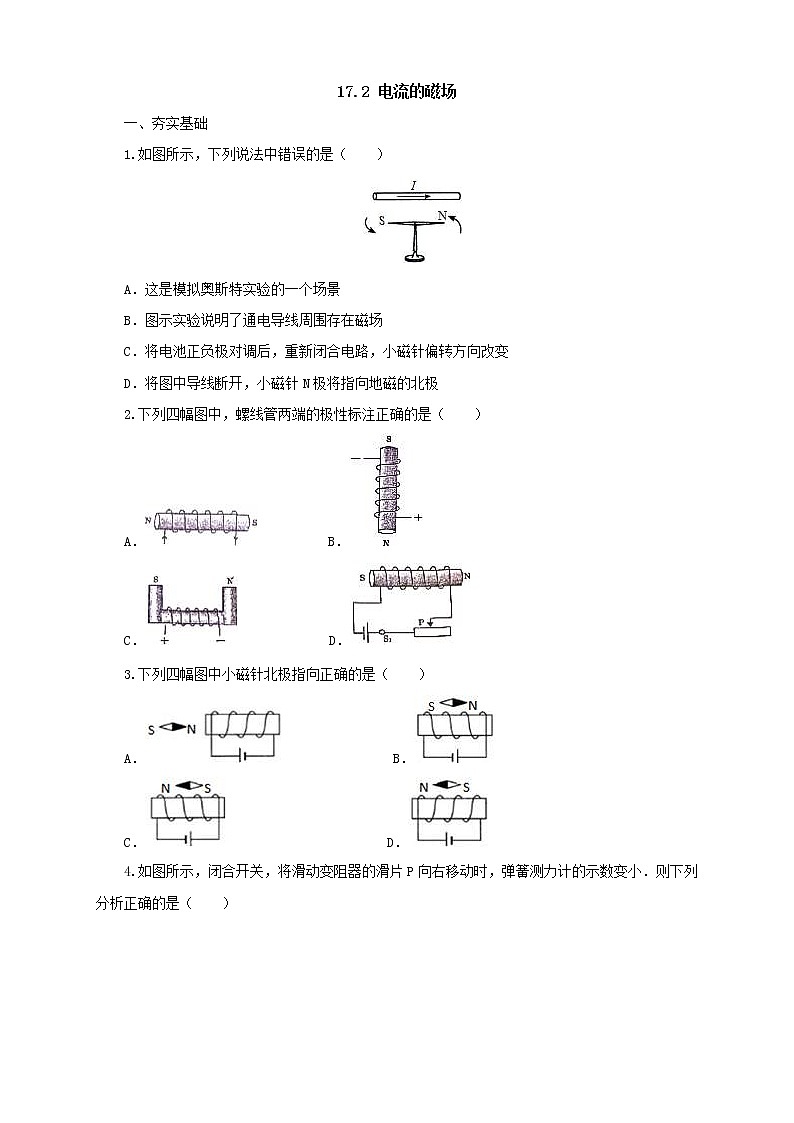

    物理九年級第二節 電流的磁場測試題

    展開

    這是一份物理九年級第二節 電流的磁場測試題,共7頁。試卷主要包含了2 電流的磁場,如圖所示,下列說法中錯誤的是等內容,歡迎下載使用。
    一、夯實基礎


    1.如圖所示,下列說法中錯誤的是( )





    A.這是模擬奧斯特實驗的一個場景


    B.圖示實驗說明了通電導線周?chē)嬖诖艌?chǎng)


    C.將電池正負極對調后,重新閉合電路,小磁針偏轉方向改變


    D.將圖中導線斷開,小磁針N極將指向地磁的北極


    2.下列四幅圖中,螺線管兩端的極性標注正確的是( )


    A. B.


    C. D.


    3.下列四幅圖中小磁針北極指向正確的是( )


    A. B.


    C. D.


    4.如圖所示,閉合開關,將滑動變阻器的滑片P向右移動時,彈簧測力計的示數變?。畡t下列分析正確的是( )





    A.電磁鐵的上端為S極


    B.電源左端為“+”極


    C.?dāng)嚅_(kāi)開關,彈簧測力計示數為零


    D.若滑動變阻器的滑片P不動,抽取電磁鐵鐵芯,彈簧測力計示數增大


    二、能力提升


    5.圖中的兩個線圈,套在一根光滑的玻璃管上.導線柔軟,可自由滑動.開關S閉合后,則( ).





    A.兩線圈左右分開


    B.兩線圈向中間靠攏


    C.兩線圈靜止不動


    D.兩線圈先左右分開,然后向中間靠攏


    6.(多選)為了探究電磁鐵的磁性強弱與哪些因素有關,某同學使用兩個相同的大鐵釘繞制成電磁鐵進行實驗,如圖所示.則下列說法中正確的是( )





    A.滑片P向右滑動,電磁鐵的磁性減弱


    B.電磁鐵能吸引的大頭針越多,表明它的磁性越強


    C.電磁鐵A、B的上端均為S極


    D.該實驗可以探究電磁鐵磁性的強弱與匝數多少的關系

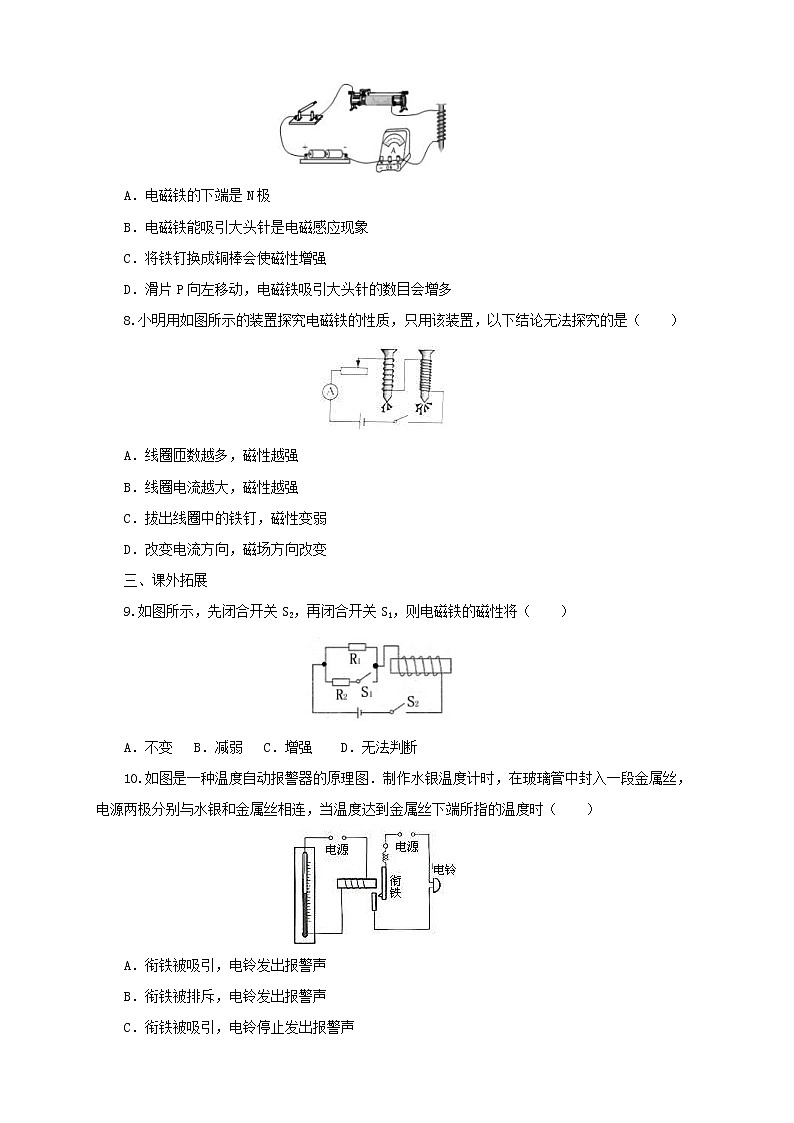

    7.如圖所示是研究電磁鐵磁性的實驗.閉合開關后,下列說法正確的是( )





    A.電磁鐵的下端是N極


    B.電磁鐵能吸引大頭針是電磁感應現象


    C.將鐵釘換成銅棒會使磁性增強


    D.滑片P向左移動,電磁鐵吸引大頭針的數目會增多


    8.小明用如圖所示的裝置探究電磁鐵的性質,只用該裝置,以下結論無法探究的是( )





    A.線圈匝數越多,磁性越強


    B.線圈電流越大,磁性越強


    C.拔出線圈中的鐵釘,磁性變?nèi)?br/>

    D.改變電流方向,磁場方向改變


    三、課外拓展


    9.如圖所示,先閉合開關S2,再閉合開關S1,則電磁鐵的磁性將( )





    A.不變 B.減弱 C.增強 D.無法判斷


    10.如圖是一種溫度自動報警器的原理圖.制作水銀溫度計時,在玻璃管中封入一段金屬絲,電源兩極分別與水銀和金屬絲相連,當溫度達到金屬絲下端所指的溫度時( )





    A.銜鐵被吸引,電鈴發出報警聲


    B.銜鐵被排斥,電鈴發出報警聲


    C.銜鐵被吸引,電鈴?fù)V拱l(fā)出報警聲


    D.銜鐵被排斥,電鈴?fù)V拱l(fā)出報警聲


    四、中考鏈接


    11.(多選)如圖是直流電鈴的原理圖.關于電鈴工作時的說法正確的是( )





    A.當閉合開關后,電磁鐵周?chē)彤a(chǎn)生了磁場


    B.小錘擊打鈴?fù)霑r(shí),電磁鐵仍具有磁性


    C.電磁鐵吸引銜鐵時,彈性片有彈性勢能


    D.小錘擊打鈴?fù)氚l(fā)出聲音,是由于鈴?fù)氚l(fā)生了振動


    12.如圖所示,閉合開關S,彈簧測力計的示數增大.下列分析正確的是( ).





    A.c端是S極,a是電源的正極


    B.c端是N極,a是電源的負極


    C.若滑動變阻器的滑片向右滑動,彈簧測力計示數增大


    D.若將電源正負極接線的位置對調,彈簧測力計示數增大


    參考答案


    一、夯實基礎


    1、【答案】D


    【解析】解:A、據圖可知,該實驗是用于模擬奧斯特實驗的一個場景,故A正確;B、該實驗中,若給導線通電,下面的小磁針會轉動,即說明通電導線周?chē)嬖谥艌?chǎng),故B正確;C、由于磁場的方向與電流的方向有關,所以將電池正負極對調后,重新閉合電路,小磁針偏轉方向改變,故C正確;D、將圖中導線斷開,小磁針由于地磁的緣故,即N極將指向地理的北極,而不是地磁的北極,故D錯誤;故選D.


    2、【答案】C


    【解析】解:A、電流由螺線管的左端流入,由安培定則可知,螺線管的右端為N極,故A錯誤.B、電流由螺線管的下端流入,由安培定則可知,螺線管的上端為N極,故B錯誤.C、電流由螺線管的左端流入,由安培定則可知,螺線管的右端為N極,故C正確.D、電流由螺線管的右端流入,由安培定則可知,螺線管的左端為N極,故D錯誤.故選C.


    3、【答案】B


    4、【答案】D


    【解析】解:A、滑動變阻器的滑片P向右移動時,電路中的電阻變小,則電路中的電流變大,從而可以確定電磁鐵的磁性變強.而磁體的下端為N極,并且彈簧測力計的示數變小,因?yàn)楫惷艠O相互吸引,同名磁極相互排斥,所以電磁鐵的上端為N極.此選項錯誤;B、因?yàn)殡姶盆F的上端為N極,下端為S極,由安培定則可知,電流從電磁鐵的下端流入,故電源右側為正極,左端為負極.此選項錯誤;C、斷開開關,電路中沒有電流,所以電磁鐵磁性無磁性,既電磁鐵對條形磁鐵既不吸引也不排斥,但條形磁體有重力,所以彈簧測力計有示數.此選項錯誤;D、因?yàn)槌槿ヨF芯后,電磁鐵的磁性變?nèi)酰姶盆F的上端為N極,并且同名磁極相互排斥,所以對條形磁鐵的排斥力減小,故彈簧測力計的示數將變大.此選項正確.故選D.


    二、能力提升


    5、【答案】A


    6、【答案】ABD


    【解析】解:A、變阻器的滑片向右滑動,電阻的阻值增大,電路中的電流減小,所以電磁鐵的磁性減弱,故A正確;B、在實驗中電磁鐵的磁性強弱無法直接看出,通過吸引大頭針的多少來進行判斷.吸引的大頭針越多,說明電磁鐵的磁性越強,否則越弱.故B正確;C、根據安培定則,A的下端為N極,上端為S極,B的上端為N極,下端為S極,故C錯誤;D、兩電磁鐵的線圈串聯是為了使通過兩線圈的電流相等,研究電磁鐵磁性強弱與線圈匝數之間的關系,故D正確.故選ABD.


    【答案】A


    【解析】解:A、電流從上端流入,下端流出,故據安培定則可知,此時電磁鐵的下端是N極,上端是S極,故A正確;B、電磁鐵能吸引大頭針是磁場的基本性質,說明電磁鐵具有磁性,故B錯誤;C、鐵釘換成銅棒會使磁性減弱,故C錯誤D、滑動變阻器的滑動片P向左端移動,電阻變大,電流變小,故電磁鐵的磁性變?nèi)酰姶盆F吸引大頭針的數目會減少,故D錯誤.故選A.


    8、【答案】D


    【解析】解:A、由圖可知,兩電磁鐵串聯,通過的電流相同,右邊電磁鐵線圈匝數比左邊電磁鐵多,吸引的大頭針多,說明右邊電磁鐵的磁性強;因此用該裝置,可以探究“線圈匝數越多,磁性越強”,故A不符合題意;B、由圖可知,當向左移動滑片時,連入電路的阻值變小,由歐姆定律可知,電流變大;對同一個電磁鐵進行觀察,可以發現該電磁鐵吸引的大頭針數目明顯增多,可以探究“線圈電流越大,磁性越強”,故B不符合題意.C、電磁鐵中線圈磁場和被磁化的鐵芯共同作用形成的一個磁場,若將線圈的鐵釘拔出,磁性大大減弱,通過線圈中的鐵釘吸引大頭針數目的多少,可以探究“拔出線圈中的鐵釘,磁性變?nèi)酢保蔆不符合題意.D、改變電流方向,兩個電磁鐵仍然具有磁性,仍然可以吸引大頭針,不能體現磁場方向的改變,故D符合題意.故選D.


    三、課外拓展


    9、【答案】C


    10、【答案】A


    四、中考鏈接


    11、【答案】ACD


    【解析】解:A、當閉合開關后,電磁鐵中有電流經過,所以電磁鐵周?chē)彤a(chǎn)生了磁場,故A正確;B、小錘擊打鈴?fù)霑r(shí),彈性片和銜鐵分離,電路斷開,電磁鐵沒有磁性,故B錯誤;C、電磁鐵向下吸引銜鐵時,彈性片彎曲發生形變具有彈性勢能,故C正確;D、小錘擊打鈴?fù)氚l(fā)出聲音,是由于鈴?fù)氚l(fā)生了振動,振動發聲,故D正確;故選ACD.


    12、【答案】B


    【解析】解:A、閉合開關S,彈簧測力計的示數增大,由于此題下端為S極,并且彈簧測力計的示數變大,因?yàn)楫惷艠O相互吸引,同名磁極相互排斥,所以電磁鐵的上端為N極.故A錯誤;B、由上述可知因?yàn)殡姶盆F的上端為N極,下端為S極,由安培定則可知,電流從電磁鐵的上端流入,故電源b端為正極,a端為負極.故B正確;C、若滑動變阻器的滑片向右滑動,滑動變阻器的電阻增大,電路中的電流變小,電磁鐵的磁性變小,對上方的磁體的吸引力變小,所以彈簧測力計示數變小,故C錯誤;D、若將電源正負極接線的位置對調,電磁鐵的磁性強弱不變,極性相反,則c端變?yōu)镾極,與磁體相互排斥,故彈簧測力計的示數變小.故D錯誤.故選B
