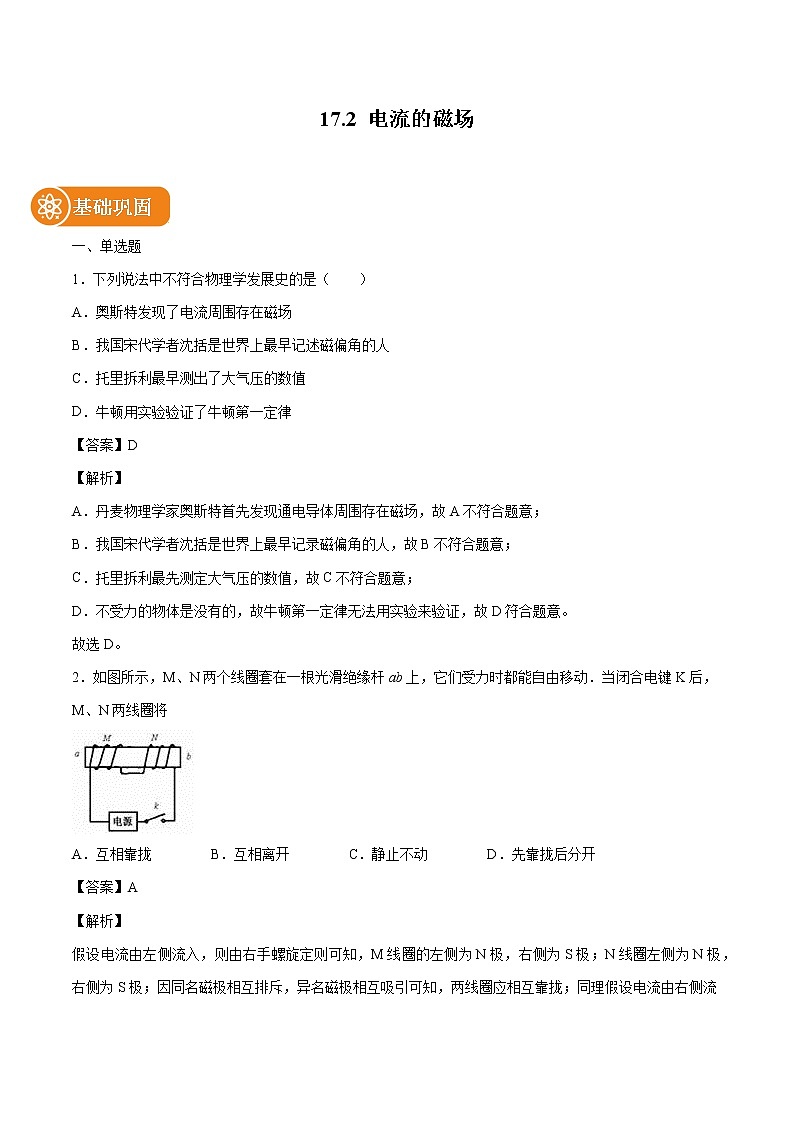

?17.2 電流的磁場

基礎鞏固
一、單選題
1．下列說法中不符合物理學發展史的是（　?。?br /> A．奧斯特發現了電流周圍存在磁場
B．我國宋代學者沈括是世界上最早記述磁偏角的人
C．托里拆利最早測出了大氣壓的數值
D．牛頓用實驗驗證了牛頓第一定律
【答案】D
【解析】
A．丹麥物理學家奧斯特首先發現通電導體周圍存在磁場，故A不符合題意；
B．我國宋代學者沈括是世界上最早記錄磁偏角的人，故B不符合題意；
C．托里拆利最先測定大氣壓的數值，故C不符合題意；
D．不受力的物體是沒有的，故牛頓第一定律無法用實驗來驗證，故D符合題意。
故選D。
2．如圖所示，M、N兩個線圈套在一根光滑絕緣桿ab上，它們受力時都能自由移動．當閉合電鍵K后，M、N兩線圈將

A．互相靠攏 B．互相離開 C．靜止不動 D．先靠攏后分開
【答案】A
【解析】
假設電流由左側流入，則由右手螺旋定則可知，M線圈的左側為N極，右側為S極；N線圈左側為N極，右側為S極；因同名磁極相互排斥，異名磁極相互吸引可知，兩線圈應相互靠攏；同理假設電流由右側流入，結果相同；故選A。

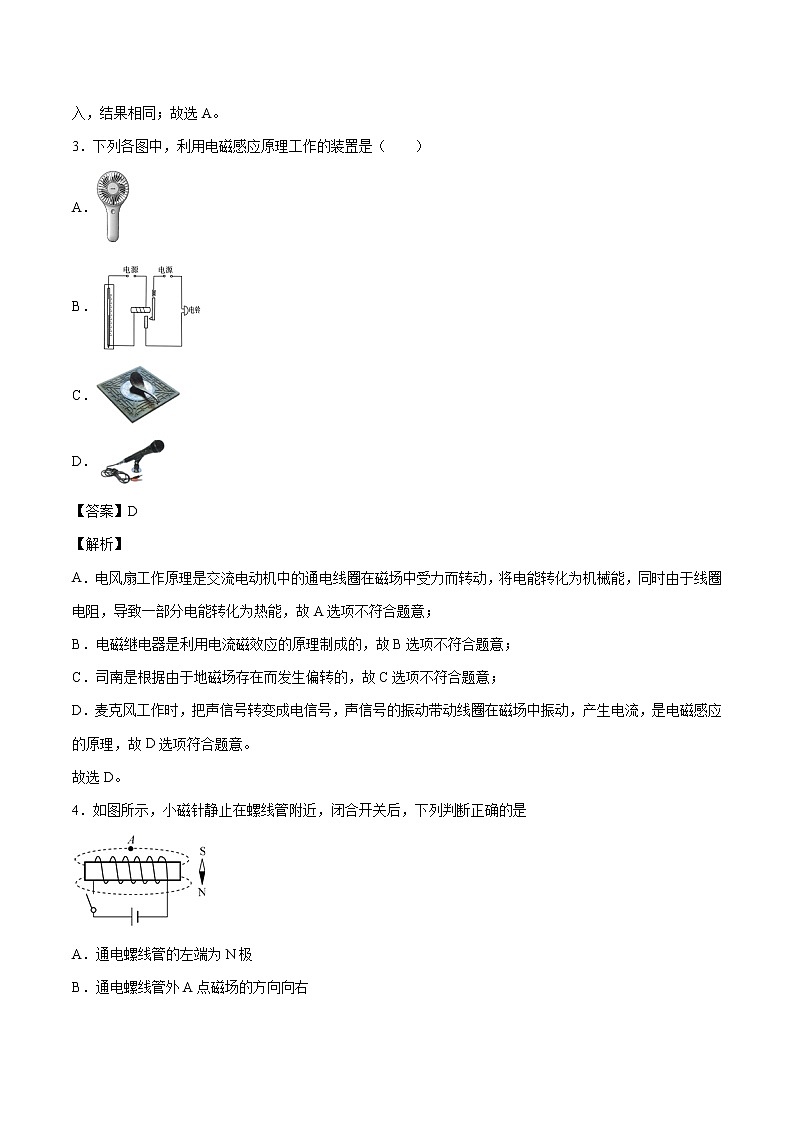

3．下列各圖中，利用電磁感應原理工作的裝置是（　　）
A．
B．
C．
D．
【答案】D
【解析】
A．電風扇工作原理是交流電動機中的通電線圈在磁場中受力而轉動，將電能轉化為機械能，同時由于線圈電阻，導致一部分電能轉化為熱能，故A選項不符合題意；
B．電磁繼電器是利用電流磁效應的原理制成的，故B選項不符合題意；
C．司南是根據由于地磁場存在而發生偏轉的，故C選項不符合題意；
D．麥克風工作時，把聲信號轉變成電信號，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應的原理，故D選項符合題意。
故選D。
4．如圖所示，小磁針靜止在螺線管附近，閉合開關后，下列判斷正確的是

A．通電螺線管的左端為N極
B．通電螺線管外A點磁場的方向向右
C．小磁針N極指向左
D．小磁針S極指向左
【答案】D
【解析】
A．閉合開關后，電流由螺線管的左側流入、右側流出，根據安培定則，用右手握住螺線管，四指指向電流的方向，則大拇指指向右端，即通電螺線管的右端為N極、左端為S極，故A錯誤；
B．在磁體的外部，磁感線從N極指向S極，所以通電螺線管外A點的磁場方向向左，故B錯誤；
CD．通電螺線管的右端是N極，根據異名磁極相互吸引可知，小磁針的S極應靠近螺線管的右端，即小磁針的S極指向左，N極指向右，故C錯誤，D正確；

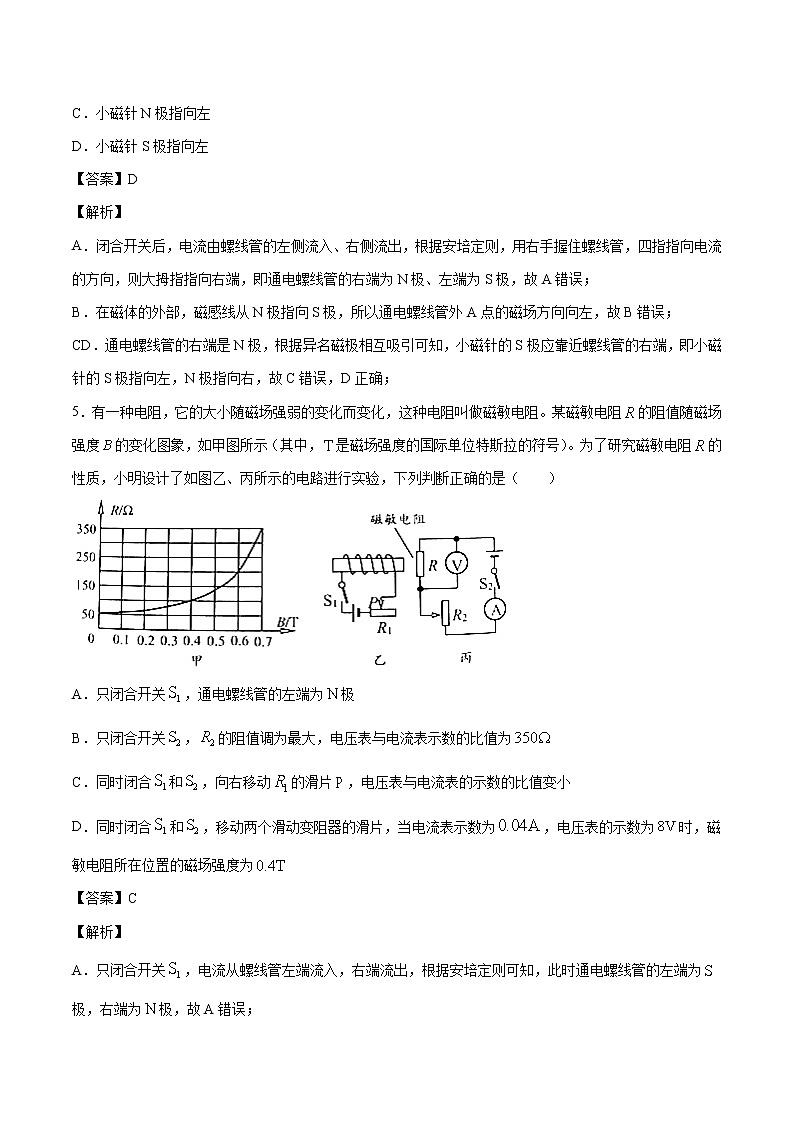

5．有一種電阻，它的大小隨磁場強弱的變化而變化，這種電阻叫做磁敏電阻。某磁敏電阻的阻值隨磁場強度的變化圖象，如甲圖所示（其中，是磁場強度的國際單位特斯拉的符號）。為了研究磁敏電阻的性質，小明設計了如圖乙、丙所示的電路進行實驗，下列判斷正確的是（??）

A．只閉合開關，通電螺線管的左端為極
B．只閉合開關，的阻值調為最大，電壓表與電流表示數的比值為
C．同時閉合和，向右移動的滑片，電壓表與電流表的示數的比值變小
D．同時閉合和，移動兩個滑動變阻器的滑片，當電流表示數為，電壓表的示數為時，磁敏電阻所在位置的磁場強度為
【答案】C
【解析】
A．只閉合開關，電流從螺線管左端流入，右端流出，根據安培定則可知，此時通電螺線管的左端為極，右端為極，故A錯誤；
B．只閉合開關時，磁敏電阻所處的磁場強度為，由圖甲可知磁敏電阻的阻值為，丙電路圖中電壓表和電流表分別測磁敏電阻兩端的電壓與通過的電流，根據的變形式可知，電壓表與電流表示數的比值等于磁敏電阻的阻值，即其比值為，故B錯誤；
C．同時閉合和，向右移動的滑片，接入電路中的電阻變大，圖乙中電路的電流變小，螺線管的磁性減弱，磁敏電阻所處的磁場強度減弱，由圖甲可知磁敏電阻的阻值變小，則電壓表與電流表的示數的比值變小，故C正確；
D．當電流表示數為，電壓表的示數為時，磁敏電阻的阻值

由圖甲可知，磁敏電阻所在位置的磁場強度為，故D錯誤。
故選C。
6．如圖所示是一些研究電現象和磁現象的實驗，下列關于這些實驗的敘述正確的是（ ）

A．圖甲中小磁針被鐵棒吸引，說明鐵棒本身具有磁性
B．圖乙中小磁針發生偏轉，說明電流周圍存在磁場
C．圖丙中條形磁鐵靜止時端總是指向北方，說明端是條形磁鐵的南極
D．圖丁中鐵釘B吸引的大頭針比A多，說明電磁鐵的磁性強弱與電流大小有關
【答案】B
【解析】
A．鐵棒靠近小磁針，即使鐵棒沒有磁性，小磁針也會吸引鐵棒，不能確定鐵棒是否具有磁性，故A錯誤；
B．圖中是奧斯特實驗，說明通電導體周圍存在磁場，故B正確；
C．磁鐵都具有指向性，圖中條形磁鐵靜止時A端總是指向北方，說明A端是條形磁鐵的北極，故C錯誤；
D．由圖可知，鐵芯相同、電流相同，只有線圈的匝數不同，說明電磁鐵磁性強弱與線圈匝數有關，故D錯誤。
7．如圖所示，將一個條形磁鐵置于水平桌面上，電磁鐵左端固定在豎直墻壁上并保持水平。當開關S閉合后，條形磁鐵能保持靜止?fàn)顟B(tài)，下列說法正確的是（　?。?br />
A．條形磁鐵受到的摩擦力的方向是水平向右的
B．條形磁鐵受到的摩擦力的方向是水平向左的
C．在滑片P向上移動的過程中，電磁鐵的磁性減弱
D．在滑片P向下移動的過程中，條形磁鐵所受的摩擦力增大
【答案】B
【解析】
AB．由安培定則可知，右手握住螺線管，四指指向電流的方向，大拇指指向螺線管的右側，即右側為N極，左側為S極，因?yàn)槊艠O相互排斥，條形磁鐵所受磁場力向右，有向右的運動趨勢，所受摩擦力水平向左，故A錯誤，B正確；
C．當開關S閉合，電路中滑動變阻器的滑片P逐漸向上移動時，接入電路中的電阻變小，由可知，電路中的電流變大，電磁鐵的磁性變強，故C錯誤；
D．當開關S閉合，電路中滑動變阻器的滑片P逐漸向下移動時，接入電路中的電阻變大，由可知，電路中的電流變小，電磁鐵的磁性變?nèi)?；因?yàn)闂l形磁鐵始終靜止，處于平衡狀態，受到的磁場力和摩擦力是一對平衡力，故條形磁鐵受到摩擦力將變小，故D錯誤。
故選B。
8．在人類的科學發展史中，很多物理學家做出過巨大的貢獻，下列有關描述正確的是（　?。?br /> A．牛頓發現了流體的壓強與流速的關系
B．阿基米德發現了浸在液體中的物體受到的浮力大小等于它排開的液體所受的重力
C．歐姆發現了通電導體周圍有磁場，磁場的方向與電流的方向有關
D．焦耳發現了導體中的電流與導體兩端的電壓和導體電阻的關系
【答案】B
【解析】
A．伯努利發現了流體的壓強與流速的關系，故A錯誤；
B．浸在液體中的物體受到的浮力大小等于它排開的液體所受的重力是阿基米德發現的，故B正確；
C．奧斯特發現了通電導體周圍有磁場，磁場的方向與電流的方向有關，故C錯誤；
D．歐姆發現了導體中的電流與導體兩端的電壓和導體電阻的關系，故D錯誤。故選B。
9．如圖所示，將絕緣導線繞在鐵釘上并與電池相連接，鐵釘將（　　）

A．被熔化 B．有磁性 C．明顯伸長 D．有電流通過它
【答案】B
【解析】
將絕緣導線繞在鐵釘上并與電池相連接就構成了一個電磁鐵，鐵釘將有磁性。
故選B。
10．如圖所示，下列電與磁的實驗中，演示磁場對電流的作用的是（　?。?br /> A． B．
C． D．
【答案】B
【解析】
A．圖示現象是摩擦起電現象，故A不符合題意；
B．圖示通電導體在磁場中受到磁場力的作用，故B符合題意；
C．圖示電風扇與發光二極管組成閉合串聯電路，轉動風扇葉片，風扇電動機線圈切割磁感線，產生感應電流，發光二級管發光，這是電磁感應現象，故C不符合題意；
D．圖示是電磁感應現象，故D不符合題意。
故選B。
二、填空題
11．如圖所示，在電磁鐵正上方用彈簧掛著一條形磁鐵，當開關S閉合后，電磁鐵上端是_____極；滑動變阻器的滑片P向左滑動，彈簧的長度_____（選填“變長”或“縮短”）。

【答案】N 縮短
【解析】
[1]根據安倍定則可知，當開關S閉合后，電磁鐵上端是N極，根據同名磁極相互排斥可知，小磁鐵受到向上的斥力。
[2]滑動變阻器的滑片P向左滑動接入電阻變小，電路電流變大，電磁鐵的磁性變強，小磁鐵受到向上的斥力變大，則彈簧所受的拉力變小，即長度縮短。
12．閉合開關S后，小磁針靜止時北極的指向如圖所示，則螺線管左端是_____極（選填“N”或“S”），電源左端是_____極（選填“正”或“負”）。

【答案】N 負
【解析】
[1][2]由于小磁針靜止時，其左端為N極，右端為S極，根據磁極間的作用規律可知，螺線管的右端為S極，左端為N極；由安培定則可以確定電流是從螺線管的左端流出，右端流入．由于電流是從電源的正極流出，經過外電路回到電源負極．所以可以確定，右端是電源的正極，左端是電源的負極。
三、實驗題
13．麗麗利用電池、小磁針和導線等器材做了如圖所示的實驗。

(1)由圖甲與乙可知通電導體周圍存在______；生活中利用這個原理來工作的是______（選填“電磁鐵”或“發電機”）；
(2)改變電流方向，如圖丙所示，小磁針偏轉方向與圖甲______（選填“相同”或“相反”）。
【答案】磁場 電磁鐵 相反
【解析】
(1)[1]小磁針的方向發生偏轉，說明小磁針處于磁場中，故通電導體周圍存在磁場。
[2]電磁鐵就是利用通電導體周圍存在磁場來工作的，發電機是利用磁場對通電導體有力的作用來工作的。
(2)[3]通電導體周圍的磁場其方向與導體中的電流有關，電流方向變化時，磁場方向也改變。
14．小宇利用鐵屑和小磁針(黑色端為N極)來探究通電螺線管外部磁場特點。實驗中，小磁針的作用是為了研究通電螺線管周圍的_________________ (選填“磁場強弱”或“磁場方向”)。根據圖甲中鐵屑的排列情況可初步推斷：通電螺線管外部的磁場分布與________________________磁體的磁場相似。小宇只改變了通電螺線管中的電流方向，實驗現象如圖乙所示。對比兩次的實驗現象可知通電螺線管的磁極性質與通電螺線管中的電流方向______________(選填“有關”或“無關”)。

【答案】磁場方向 條形磁鐵 有關
【解析】
[1]在奧斯特實驗中，通電時，小磁針發生了偏轉，說明了通電導體周圍存在磁場，即小磁針是為了顯示磁場的存在，當電流方向改變時，產生的磁場方向也改變，所以小磁針的偏轉方向也改變，因此還可以判斷磁場的方向。
[2]從鐵屑的分布情況可知，通電螺線管外部的磁場和條形磁體的磁場一樣，通電螺線管的兩端相當于條形磁體的兩個磁極。
[3] 對比兩次的實驗現象可知，通電螺線管電路中甲和乙的繞線方式相同，電流方向不同，根據小磁針的指向情況可知：甲的右端為S極，乙的右端為N極；所以實驗說明螺線管的繞法相同時，通電螺線管的磁極性質與通電螺線管中的電流方向有關。
四、作圖題
15．如圖所示，小磁針靜止在甲、乙兩個通電螺線管之間，請你完成：（1）甲通電螺線管的繞法和 A點磁感線的方向；（2）乙通電螺線管電源的正、負極.
（________）

【答案】
【解析】
由小磁針的指向可以判斷：甲通電螺線管的右端和乙通電螺線管的左端都是S極，
結合安培定則做成螺線管甲的繞線和乙的電源正負極如下圖：

16．如圖為一個通電螺旋管，標出小磁針的N、S極并用箭頭畫出磁感線的方向。

【答案】
【解析】
首先根據安培定則判斷出通電螺線管的兩極，再根據磁極間相互作用的規律，標出小磁針的南北極，根據磁體外部，磁感線從N極回到S極，標出磁感線的方向，如下圖所示：


重點突破
一、多選題
1．王璐同學設計了一個道路限載報警器（圖甲），R0是變阻器，R是壓敏電阻。R的電阻大小隨壓力大小變化關系如圖乙所示，當超載車輛通過壓敏電阻時，限載報警器就會報警，調試好電路，閉合開關S1和S2，當超載車輛通過時，限載報警器會鈴響，一般交通主干道的抗壓能力一般比村道路要強得多，若把村道路限載報警器應用到主干道，就要適當調高報警器的限載重量，下列操作可行的是（　?。?br />
A．把變阻器R0的滑片適當左移
B．把電源I的電壓適當增大
C．把彈簧AB的A端適當左移
D．把電磁鐵C適當右移
【答案】AC
【解析】
A．由乙圖可知，壓敏電阻的阻值隨著壓力的增大而減小，因此要想提高報警器的限載重量，必須增大電路中的電阻，減小電磁鐵電路中的電流，即可以把變阻器R0的滑片適當左移，故A符合題意；
B．把電源的電壓適當增大，會降低報警器的限載量，故B不符合題意；
CD．觀察甲圖發現，銜鐵和彈簧的部分實際上是一個杠桿，如果不改變電磁鐵電路的電流，可以讓銜鐵不那么容易被吸下來，因此電磁鐵向左移都會達到目的，故D不符合題意，C符合題意。
故選AC。
2．如圖所示是一種手腕上佩戴的“計步器”，其構造是在一段塑料管中密封一小塊磁鐵，管外纏繞著線圈。運動時，磁鐵在管中反復運動，線圈的輸出電流隨之不停地變化，顯示出運動的步數。“計步器”的基本原理與下列哪幅圖不相同

A． B．
C． D．
【答案】AD
【解析】
根據“計步器”的特點可知，當塑料管運動時，磁鐵在管中反向運動，切割線圈而產生電流。因此，計步器的基本原理是電磁感應，產生電流的過程中將機械能轉化為電能。
A．如圖反映電流周圍存在著磁場，故A符合題意；
BC．如圖電路中沒有電源，當閉合開關，閉合電路的一部分導體在磁場中進行切割磁感線運動時，導體中有感應電流產生，這是電磁感應現象，故BC不符合題意；
D．如圖電路中有電源，是通電線圈在磁場中受力運動，故D符合題意。
二、單選題
3．小明去超市購物時，乘坐臺階式自動電梯，他發現當有人站在電梯上與沒有人在電梯上相比電梯運動快慢不同，小明通過自主學習，了解到電梯每個臺階下都連接一個壓敏電阻，其電路可簡化為如圖所示，壓敏電阻的阻值會隨著壓力的增大而減小，從而會影響電梯電動機的轉動快慢，已知電梯及壓敏電阻的電源電壓均恒定，則下列分析正確的是（??）

A．當有人站在電梯上時，銜鐵與觸點2接觸，電動機的轉速較大
B．當有人站在電梯上時，銜鐵與觸點1接觸，電動機的轉速較小
C．當沒有人在電梯上時，銜鐵與觸點2接觸，電動機的轉速較小
D．當沒有人在電梯上時，銜鐵與觸點1接觸，電動機的轉速較大
【答案】A
【解析】
A．當人站在電梯上時，壓敏電阻的阻值減小，控制電路中電流增大，電磁鐵磁性變強，則銜鐵被吸下，與觸點2接觸，此時電阻沒有接入電路，電動機兩端電壓為電源電壓，電動機的功率變大，則電動機轉速變快，故A選項符合題意；
B．當人站在電梯上時，壓敏電阻的阻值減小，控制電路中電流增大，電磁鐵磁性變強，則銜鐵被吸下，與觸點2接觸，故B選項不符合題意；
C．當人走下電梯后，壓敏電阻的阻值增大，則控制電路中電流變小，電磁鐵的磁性變?nèi)酰曡F被拉起與觸點1接觸，故C選項不符合題意；
D．當人走下電梯后，壓敏電阻的阻值增大，則控制電路中電流變小，電磁鐵的磁性變?nèi)酰曡F被拉起與觸點1接觸，此時與電動機串聯，電動機兩端電壓變小，電動機的功率變小，則電動機轉速變小，故D選項不符合題意。故選A。
4．如圖所示，開關閉合后，小磁針N極（　?。?br />
A．向左旋轉 B．靜止不動
C．向右旋轉 D．無法確定
【答案】A
【解析】
由圖可得，螺線管上的電流方向朝上，由右手螺旋定則得，通電螺線管的左邊為N極，右邊為S極。因?yàn)橥艠O相排斥，異名磁極相吸引，所以小磁針的N極向左旋轉。故A符合題意，BCD不符合題意。
故選A。
5．如圖所示的實驗中，相關現象說法正確的是

A．圖甲中閉合開關，通電螺線管右端為N極
B．圖乙中通電導線周圍存在著磁場，將小磁針移走，該磁場消失
C．圖丙中閉合開關，導體ab左右運動，靈敏電流計指針不會偏轉
D．圖丁中閉合開關，僅對調磁體的N.S極，導體ab所受磁場力方向相反
【答案】D
【解析】
A．在電源外部，電流從電源的正極流向負極；用右手握住螺線管，讓四指指向螺線管中電流的方向，則大拇指所指的那端就是螺線管的北極，所以螺線管左端是N極，故A錯誤；
B．通電導線周圍存在磁場，將小磁針移走，磁場仍存在，故B錯誤；
C．閉合開關，導體ab左右運動時，切割磁感線，會產生感應電流，靈敏電流計指針會偏轉，故C錯誤；
D．通電導體在磁場中受到力的作用，受力方向與磁場方向和電流方向有關；電流方向不變，對調N、S極，磁場方向與原來相反，則導體ab所受磁場力方向相反，故D正確．
6．如圖所示，閉合開關，將滑動變阻器的滑片P向右移動時，彈簧測力計的示數變小。則下列分析正確的是（　　）

A．電磁鐵的上端為S極
B．電源左端為“+”極
C．抽去鐵芯，彈簧測力計示數增大
D．?dāng)嚅_開關，彈簧測力計示數為零
【答案】C
【解析】
A．滑動變阻器的滑片P向右移動時，電路中的電阻變小，則電路中的電流變大，從而可以確定電磁鐵的磁性變強；
而磁體的下端為N極，并且彈簧測力計的示數變小，
∵異名磁極相互吸引，同名磁極相互排斥，
∴電磁鐵的上端為N極。故A不符合題意；
B．∵電磁鐵的上端為N極，下端為S極，
由安培定則可知，電流電磁鐵的下端流入，故電源右側為正極，左端為負極。故B不符合題意；
C．∵抽去鐵芯后，電磁鐵的磁性變?nèi)酰?br /> 而電磁鐵的上端為N極，并且同名磁極相互排斥，
∴對條形磁鐵的排斥力減小，故彈簧測力計的示數將變大。故C符合題意；
D．?dāng)嚅_開關，電路中沒有電流，所以電磁鐵磁性無磁性，
即電磁鐵對條形磁鐵即不吸引也不排斥，
但條形磁體有重力，故彈簧測力計有示數。故D不符合題意。故選C。
7．某同學學習磁現象后，畫出了以下四幅圖，其中正確的是
A．
B．
C．
D．
【答案】C
【解析】
A．在磁體外部，磁感線從N極出發指向S極，而圖中是從S極指向N極，故A錯誤；
B．兩磁鐵都為N極，磁感線的方向都應從N極出發指向S極，故B錯誤；
C．電流由左端進，右端出，右手握住螺線管，四指指向電流的方向，大拇指指向左端為N極，故C正確；
D．右手握住螺線管，四指指向電流的方向，大拇指指向右端，則右端為N極，故D錯誤。
8．一條形磁鐵放在水平桌面上，處于靜止?fàn)顟B(tài)，電磁鐵置于條形磁鐵附近并正對（如圖所示）。下列敘述中，正確的是（　　）

A．閉合開關前，電磁鐵與條形磁鐵間沒有力的作用
B．閉合開關后，條形磁鐵受到桌面向左的摩擦力
C．閉合開關后，滑片P向a移動時電磁鐵與條形磁鐵間的作用力增大
D．閉合開關后，滑片P向a移動過程中，若條形磁鐵始終處于靜止?fàn)顟B(tài)，則它受到桌面的摩擦力大小保持不變
【答案】C
【解析】
A．閉合開關前，雖然電磁鐵沒有磁性，但是電磁鐵中間是有鐵芯的，條形磁鐵對鐵芯是有吸引力作用的，故A錯誤。
B．閉合開關后，電磁鐵有磁性，根據圖中的電流方向結合安培定則可知，電磁鐵的左端是N極、右端是S極，因異名磁極相互吸引，則電磁鐵對條形磁鐵有向左的吸引力作用，條形磁鐵有向左運動趨勢，所以條形磁鐵受到向右的靜摩擦力作用。故B錯誤。
C．D．閉合開關后，滑片P向a移動時，變阻器接入電路的阻值變小，通過電磁鐵的電流增大，磁性增強，對條形磁鐵的吸引力增大，條形磁鐵始終處于靜止?fàn)顟B(tài)，受到向左的吸引力和向右的靜摩擦力是平衡力，吸引力增大，則摩擦力也增大，故C正確，D錯誤。
9．如圖所示，通電螺線管上方附近有一點M，小磁針置于螺線管的左側附近．閉合并關K，下列判斷正確的是

A．M點的磁場方向向左
B．螺線管的左端為S極
C．小磁針靜止后，其N極的指向向左
D．向右移動滑片P，螺線管的磁場增強
【答案】C
【解析】
A．由于在磁體的外部，磁感線從N極指向S極，所以， M點的磁場方向向右，故A錯誤；
B．由安培定則知道，用右手握住螺線管，四指指向電流的方向時，大拇指指向左端，即通電螺線管的左端為N極，故B錯誤；
C．由于通電螺線管的左端是N極，根據異名磁極相互吸引知道，小磁針的S極應靠近螺線管的左端，則小磁計的N極向左轉動，小磁針會逆時針旋轉，故小磁針靜止時，其N極的指向向左，故C正確；
D．由圖知道，當向右移動滑片P時，接入電路的電阻增大，則電流減小，所以，電磁鐵的磁性會減弱，故D錯誤．
10．如圖所示，下列描繪物理現象或規律正確的是( )

A．甲圖中閉合開關后看到的現象稱為電磁感應現象
B．乙圖展示了電動機的原理
C．丙圖也可把拉線開關與燈的位置互換
D．丁圖用毛皮摩擦橡膠棒，橡膠棒帶負電是由于毛皮束縛電子的能力比較強
【答案】B
【解析】
A．甲圖說明通電導線的周圍存在磁場，此現象為電流的磁效應，故A錯誤；
B．圖乙說明通電直導線在磁場中要受到力的作用，是電動機的原理，故B正確；
C．從安全用電的角度分析，開關和燈的位置互換后，易造成觸電事故，不安全，故C錯誤；
D．丁圖用毛皮摩擦橡膠棒，毛皮束縛電子的能力比較弱，電子轉移到橡膠棒上，而使其帶負電，故D錯誤。
故選B。
三、填空題
11．通電螺線管的外部磁場與條形磁體周圍磁場相似，其磁極可以用安培定則判定．

（1）圖中螺線管的A端是________極．
（2）螺線管實際上就是由多個單匝圓形圈組成，通電螺線管的磁場可以看成由每一個單匝圓形通電線圈的磁場組合而成，因此應用安培定則也可以判斷單匝圓形通電線圈的磁極．現一單匝圓形通電線圈中的電流方向如圖所示，則其B端是________極．
（3）地球周圍存在的磁場，有學者認為，地磁場是由于地球帶電自轉形成圓形電流引起的，地球自轉的方向自西向東，則形成圓形電流方向與地球自轉方向________（相同/相反），物理學規定正電荷定向移動方向?yàn)殡娏鞣较?，那么地球帶________（正/負）電．
【答案】N N 相反 負
【解析】
（1）根據安培定則，用右手握住螺線管，四指彎向電流的方向，拇指指向螺線管的A端，所以A端為N極；（2）根據安培定則，用右手握住單匝線圈，四指彎向電流的方向，拇指指向單匝線圈的B端，所以B端為N極；（3）由于地磁北極在地理南極附近，根據安培定則，拇指指向N極，四指的方向?yàn)殡娏鞯姆较?，所以電流自東向西，與地球自轉的方向相反；物理學規定正電荷定向移動方向?yàn)殡娏鞣较?，所以地球帶?fù)；
12．如圖所示實驗最早是______（填物理學家）完成的，為了使實驗現象明顯，則導線應______（選填“東西”“南北”或“任意方向”）放置，利用此實驗的結論制造出了______（選填“電磁鐵”、“電動機”或“發電機”）。

【答案】奧斯特 南北 電磁鐵
【解析】
[1]圖中實驗驗證了“通電導線周圍存在著磁場”，該實驗最早是由丹麥物理學家奧斯特完成的。
[2]地球是一個大磁體，地磁的北極在地理的南極附近，地磁的南極在地理的北極附近。所以靜止下來的小磁針一端指南、一端指北。導線若是東西方向放置，其下方產生的磁場為南北方向，這樣小磁針即使受到通電導線磁場的作用，也有可能不會發生偏轉，故為了使實驗現象明顯，則導線應南北放置。
[3]奧斯特實驗驗證了“通電導體和其它磁體一樣，周圍存在著磁場”，人們利用這一結論制成了電磁鐵。
四、實驗題
13．如圖所示是探究通電直導線周圍磁場的實驗裝置。

(1)將一根導線AB架在靜止的小磁針上方，并使直導線AB與小磁針______(選填“平行”或“垂直”)，控制好距離，使導線盡量______(選填“靠近”或“遠離”)小磁針，使實驗效果更明顯；
(2)當開關閉合時，導線下方的小磁針會發生______，說明通電導線周圍存在磁場。此時若移去小磁針，上述結論是否成立？ ______。實驗中小磁針的作用是______ ；
(3)改變直導線中的電流方向，觀察到了不同的現象，這表明通電直導線周圍磁場的方向與 ______有關。
【答案】平行 靠近 偏轉 是 顯示通電直導線周圍的磁場 電流方向
【解析】
(1)[1][2]直的通電導線周圍的磁場是以導線所在位置為圓心的同心圓，故使直導線AB與小磁針平行；離導線越近，磁感應強度越大，磁感線越密集；離導線越遠，磁感應強度越小，磁感線越稀疏，故控制好距離，使導線盡量靠近小磁針，使實驗效果更明顯。
(2)[3]開關閉合時，小磁針發生偏轉，說明通電導體周圍存在磁場。
[4]磁場與小磁針的存在與否無關，因此移走小磁針后，結論仍能成立。
[5]小磁針受到磁場力的作用能夠發生偏轉，故小磁針的作用顯示通電直導線周圍的磁場。
(3)[6]改變直導線中的電流方向，小磁針偏轉方向發生改變，這表明通電直導線周圍磁場方向與電流的方向有關。
五、作圖題
14．如圖甲所示是一個磁懸浮地球儀，圖乙是其內部結構示意圖，地球儀內部的條形磁體上端為S極，其下方的底座中有一個電磁鐵，通過磁極間的相互作用使地球儀懸浮在空中，請?jiān)谝覉D中標出開關閉合后，電磁鐵的N極、電磁鐵線圈中的電流方向、電源的正極______。

【答案】
【解析】
條形磁鐵的上端為S極，下端為N極，根據磁體間的相互作用規律，同名磁極相互排斥，可以確定電磁鐵的上端為N極，根據右手螺旋定則，大拇指指向電磁鐵的N極，四指便是電流的指向，電流從電源的正極流出、負極流入，確定電源的正負極。如圖所示：
。
15．根據如圖中小磁針的指向，標出此時通電螺線管的極性、磁感線的方向和電源的極性。
（______）

【答案】
【解析】
由磁極間的相互作用知道，螺線管右側為N極，左側為S極；根據安培定則，用右手握住螺線管，大拇指指向N極，四指指向電流的方向，則電流由左側流出，右側流入，則電源的左端為正極，右端為負極；外部磁感線由N極指向S極，如下圖：

六、綜合題
16．閱讀短文，回答問題：
“復興號”動車
如下圖，它是我國具有完全自主知識產權的“CR400AF”動車組，它采用了全新低阻力流線型頭型，全車部署了2500 余項監測點，能夠?qū)鋮s系統、制動系統、運行系統全方位實時監測，列車內還設有高清攝像監控，無線WIFI，配備USB插口等。該動車部分參數見下表。（設乘客人均質量為50kg，本題g取10N/kg。）
車身質量m（t）
360
每節車廂長l（m）
25
車廂數（節）
8
每節載客（人）
100
最高時速（km/h）
400





(1) “復興號”動車車頭采用了流線型設計是為了______，車頭采用的材料應具有較大的______，提高了動車的防護能力；
(2)下列有關“復興號”動車的說法正確的是（________）
A．無線WIFI信號不能在真空中傳播
B．高清攝像機利用了凸透鏡成倒立縮小實像的原理
C．USB插口提供的電壓為220V
D．動車運行時，車廂周圍的氣流速度變大，壓強變大
(3)坐在“復興號”動車上的一乘客記錄了他勻速通過長1500m的隧道的時間為30s，若這列動車長250 m那么整列動車在隧道中的運行時間為______s；
(4)推重比是衡量動車牽引能力的重要指標，其含義是動車勻速運行時的牽引力與車總重的比值。經檢測，“復興號”動車運行時的總阻力 f 與列車速度 v 滿足的關系，其中。則“復興號”動車以 360km/h 的速度滿載運行時的推重比是______。若動車牽引電機的效率為80%，則牽引電機每秒耗電______J；
(5)陰雨天，空氣潮濕，能見度低，路面濕滑，為保證旅客上下動車時的安全，需在車門旁開啟警示燈。如圖乙所示是某同學為動車設計的模擬電路；
①選擇圖甲中的_______（選擇“R1”或“R2”）濕敏電阻，將它串聯在圖乙電路中的_______（選擇“A”或“B”）位置，閉合開關，警示燈能隨濕度變化而自動調整亮度，且不斷閃爍；
②已知電源電壓為6V，警示燈的規格是“6V 3W”，當空氣濕度為80%時，閃爍的過程中，燈較暗時的實際功率是______W（電磁鐵電阻忽略不計，燈泡電阻不隨溫度變化）。
【答案】減小空氣阻力 硬度 B 21.4 0.1 5×107 R2 B 0.75
【解析】
(1)[1][2]“復興號”動車車頭采用了流線型設計是為了減小空氣阻力，車頭采用的材料應具有較大的硬度，提高了動車的防護能力。
(2)[3] A．無線WIFI是利用電磁波傳遞信息，電磁波的傳播不需要介質，故A錯誤；
B．高清攝像機的鏡頭是凸透鏡，成像原理是物距大于二倍焦距，成倒立、縮小的實像，故B正確；
C．USB插口提供的電壓為5V，故C錯誤；
D．動車運行時，車廂周圍的氣流速度變大，壓強變小，故D錯誤。
故選B。
(3)[4]動車過隧道的速度為

整列動車在隧道中的運行時間為

(4)[5]因動車勻速直線運動，則牽引力等于阻力，即

動車滿載時的重力為

則推重比為

[6]由得

(5)①[7]由圖甲知：的電阻隨濕度的增加而增加，的電阻隨濕度的增加而減小，根據實際情況需要，當空氣潮濕，能見度低時，警示燈變亮，即警示燈隨濕度增加而變亮；當警示燈變亮?xí)r，電路的電流增大，電阻減小，即濕敏電阻隨著濕度的增加而減小，故符合要求。
[8]由圖乙知，當空氣潮濕，能見度低時，濕敏電阻的阻值變小，根據知，電路中的電流增大，電磁鐵的磁性變強，將銜鐵吸引下來；若濕敏電阻放在B位置時，會被短路，電路的電流突然增大，警示燈一下變得很亮，起到閃爍的作用，而放在A點則不會出現此現象。
②[9]由知，警示的電阻為

由圖甲知，當空氣濕度為80%時，的阻值為12Ω，在閃爍過程中，電路的最小電流為

燈較暗時的實際功率為
