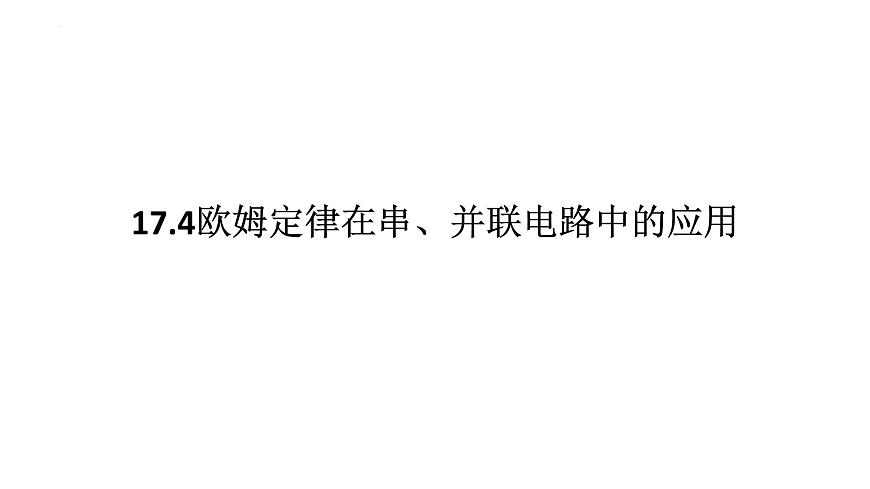

人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用完美版課件ppt

這是一份人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用完美版課件ppt，共22頁。PPT課件主要包含了歐姆定律，數學表達式，UIR，變形公式，知識回顧，想想議議，等效電路，電壓相同，電流相同，由歐姆定律可知等內容，歡迎下載使用。

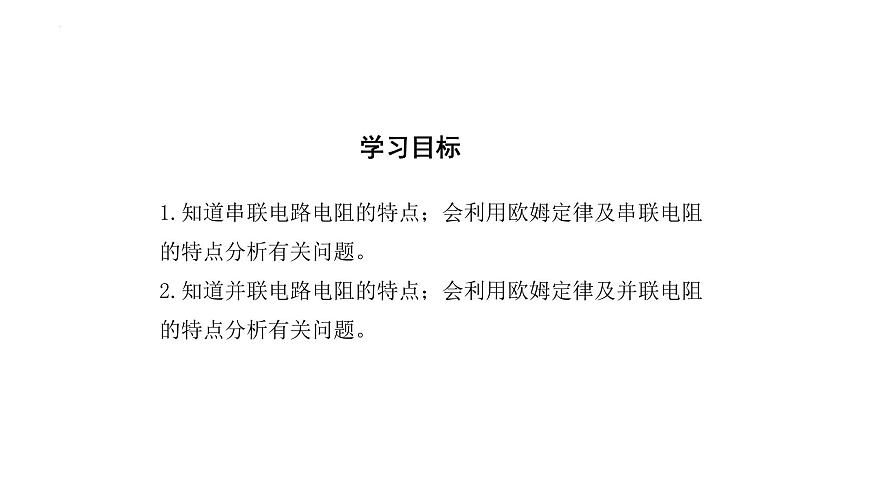

1.知道串聯電路電阻的特點；會利用歐姆定律及串聯電阻的特點分析有關問題。2.知道并聯電路電阻的特點；會利用歐姆定律及并聯電阻的特點分析有關問題。

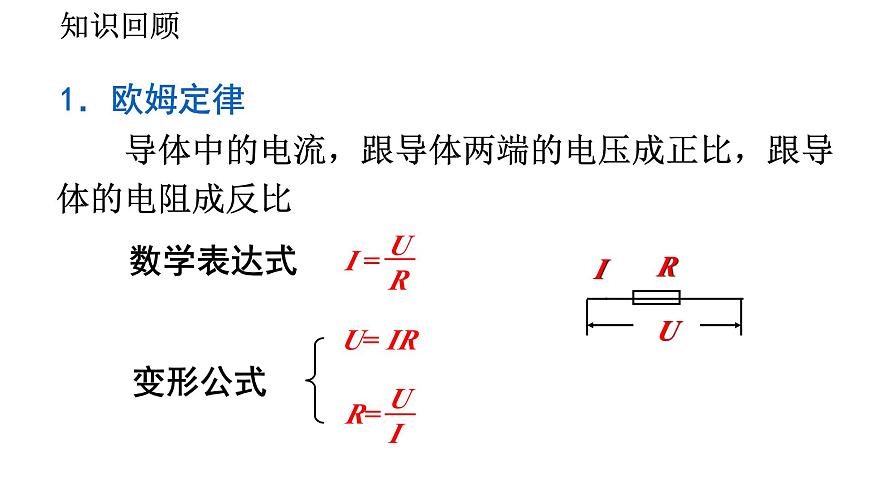

導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比

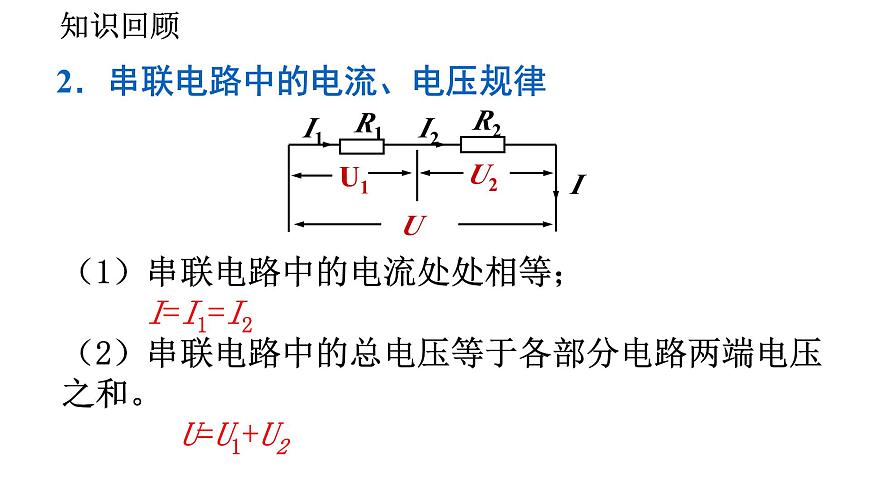

（1）串聯電路中的電流處處相等； I=I1=I2（2）串聯電路中的總電壓等于各部分電路兩端電壓之和。 U=U1+U2
2．串聯電路中的電流、電壓規律

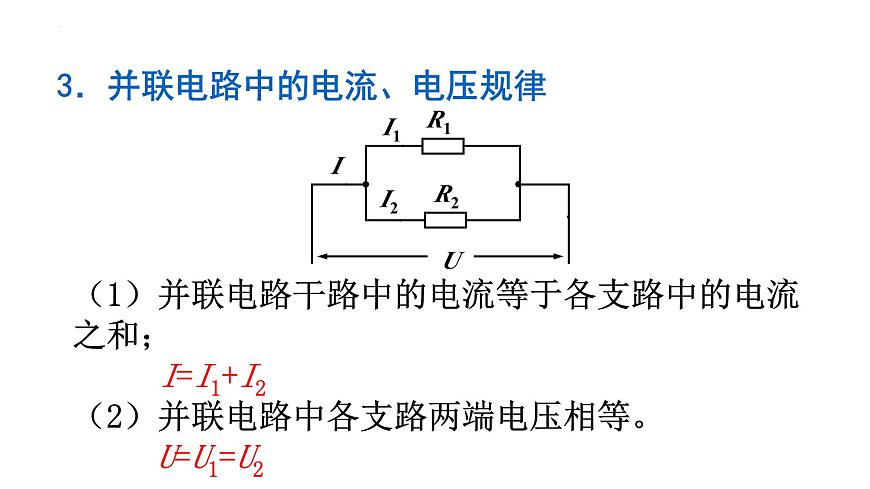

（1）并聯電路干路中的電流等于各支路中的電流之和； I=I1+I2（2）并聯電路中各支路兩端電壓相等。 U=U1=U2
3．并聯電路中的電流、電壓規律

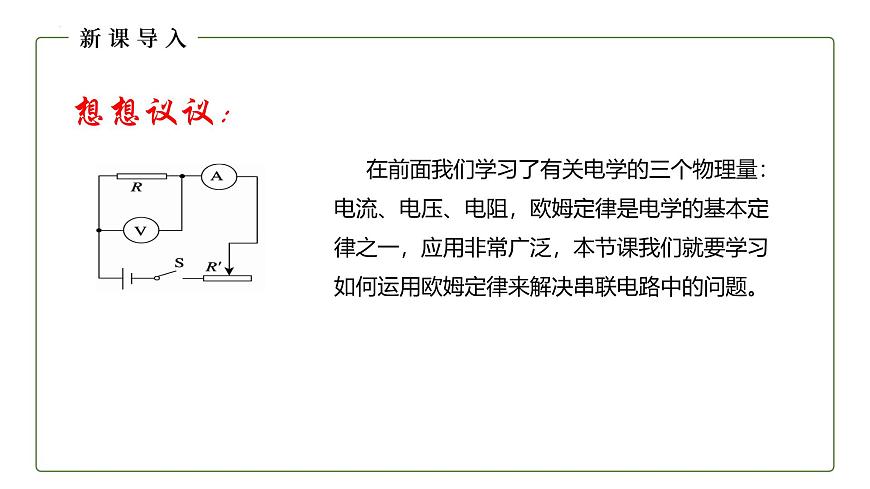

在前面我們學習了有關電學的三個物理量：電流、電壓、電阻，歐姆定律是電學的基本定律之一，應用非常廣泛，本節課我們就要學習如何運用歐姆定律來解決串聯電路中的問題。

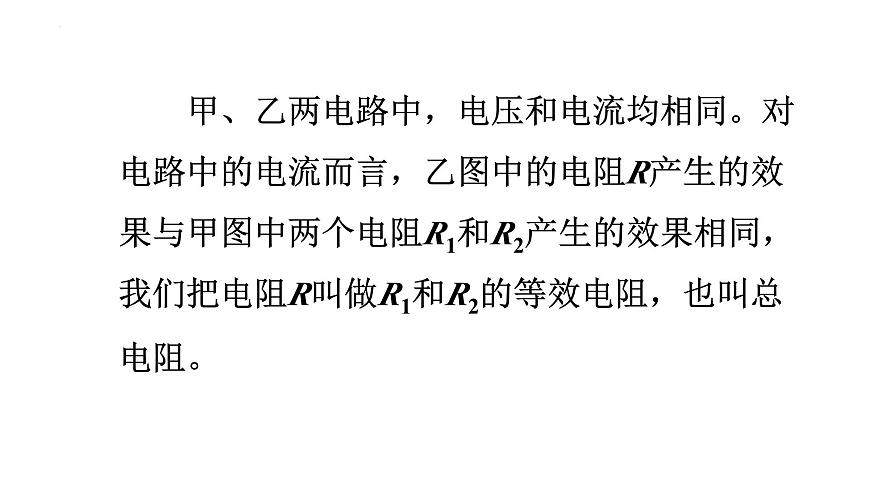

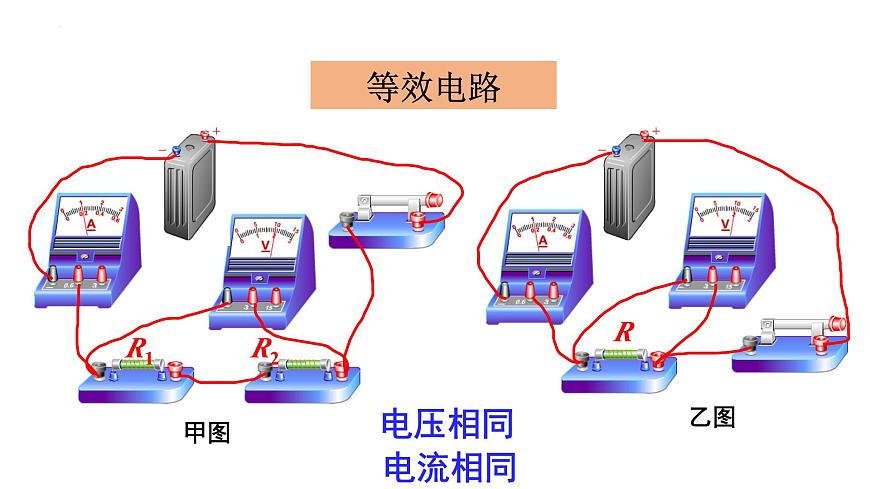

甲、乙兩電路中，電壓和電流均相同。對電路中的電流而言，乙圖中的電阻R產生的效果與甲圖中兩個電阻R1和R2產生的效果相同，我們把電阻R叫做R1和R2的等效電阻，也叫總電阻。
1、電路中R1和 R2 串聯與電路中只有R效果是等效的。
２、推導串聯電路的總電阻
串聯電路電流的特點：I=I1=I2電壓的特點：U=U1+U2
U =U1+U2
IR=I1R1+I2R2
串聯電路的總電阻等于各電阻之和。
又因?yàn)镮=I1=I 2
①若電路中有多個電阻串聯，則
②若n個阻值都為R0的電阻串聯，總電阻R=
③串聯電阻的總電阻比任何一個分電阻都大
相當于增加了導體的長度
由U1=I1R1、U2=I2R2、I1=I2可得：
U1:U2=R1:R2
串聯電路中，各導體兩端的電壓比等于導體的電阻比。
滑動變阻器阻值減小時，分得電壓減小，同時，定值電阻兩端電壓則增大。
又因?yàn)閁=U1=U2
結論：并聯電路的總電阻的倒數等于各電阻倒數之和。
①若電路中有多個電阻并聯，則
并聯電阻的總電阻比任何一個分電阻都小
相當于增加了導體的橫截面積
并聯電路中，各支路的電流比等于電阻的倒數比。阻值大的支路分得的電流小。
如圖所示的電路中，如果變阻器的滑片由a 向b 移動，兩表的示數將(　)。
　A. 的示數變大， 的示數不變 B. 的示數不變， 的示數變小 C. 的示數變小， 的示數不變　 D. 的示數不變， 的示數變大
如圖所示，R2=30 Ω，電流表的示數為0.6 A，電壓表的示數為12 V。求：（1）R1的阻值；（2）并聯電路總電流I ；（3）并聯電路總電阻R。
解：（1）　?。?） 　I=I1+I2=0.6 A+0.4 A=1 A　?。?）
變阻器的滑片P向右移動過程中，三個電表的示數如何變化？
R2 ↑→ R ↑→I↓= I1 ↓ = I2
串聯電阻的總電阻的阻值比任何一個分電阻的阻值都大。串聯電路的總電阻等于串聯電阻之和。并聯電阻的總電阻的阻值比任何一個分電阻的阻值都小。并聯電路中總電阻的倒數，等于各并聯電阻的倒數之和。串聯分壓原理和并聯分流原理。
