人教版九年級全冊第十七章 歐姆定律第4節 歐姆定律在串、并聯電路中的應用教學演示課件ppt

這是一份人教版九年級全冊第十七章 歐姆定律第4節 歐姆定律在串、并聯電路中的應用教學演示課件ppt，共21頁。PPT課件主要包含了歐姆定律，數學表達式，UIR，②I1I2I，例題分析，歐姆定律相關的計算，知識講解，預備知識，歐姆定律及其變形，串聯電路等內容，歡迎下載使用。

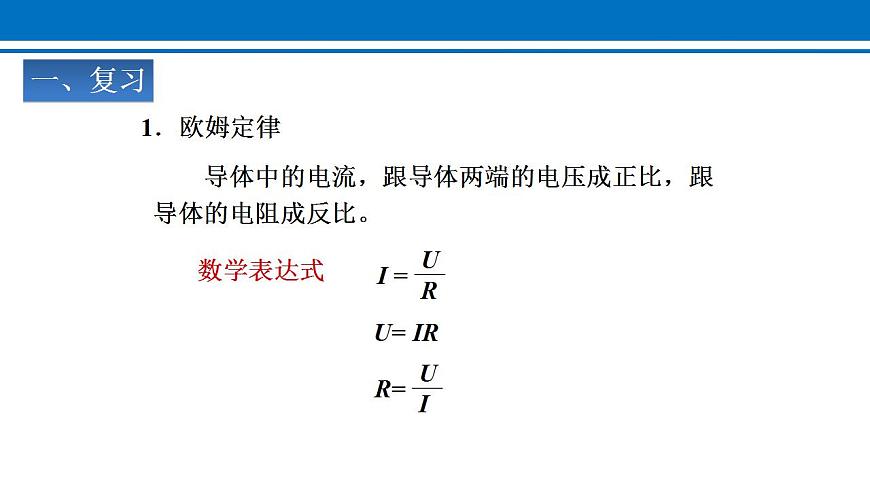

　　導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

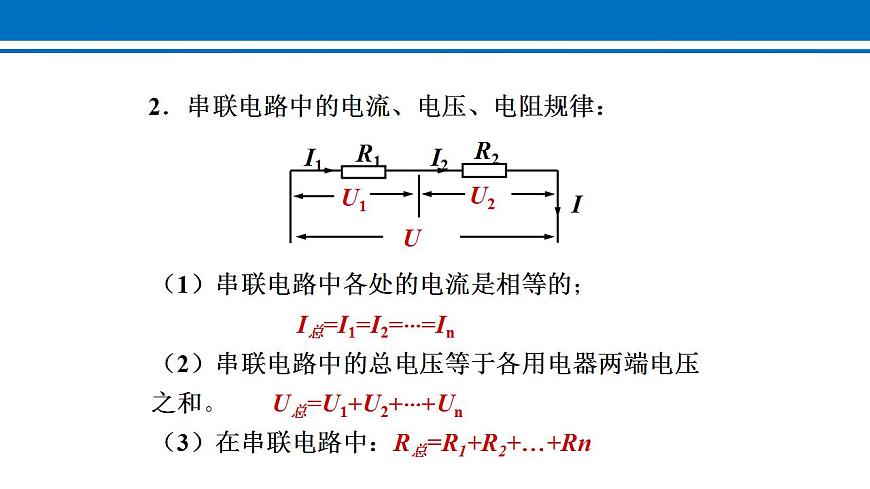

（1）串聯電路中各處的電流是相等的； I總=I1=I2=…=In（2）串聯電路中的總電壓等于各用電器兩端電壓之和。 U總=U1+U2+…+Un（3）在串聯電路中：R總=R1+R2+…+Rn
2．串聯電路中的電流、電壓、電阻規律：

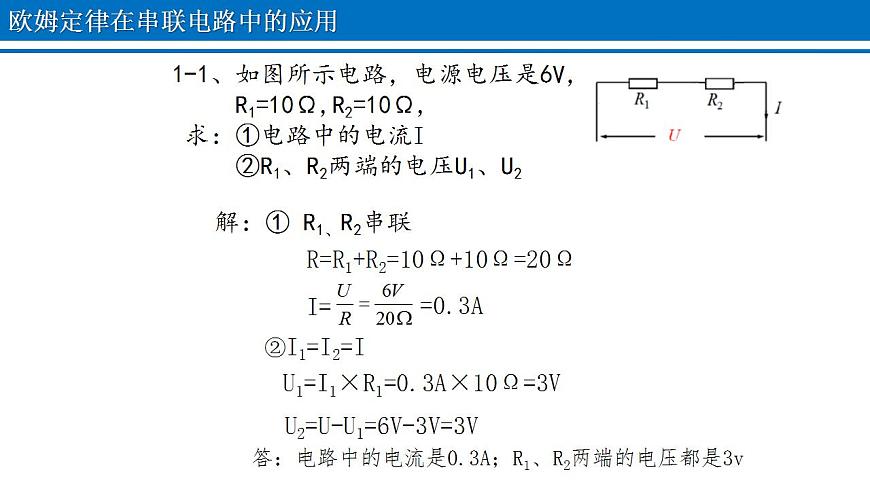

1-1、如圖所示電路，電源電壓是6V， R1=10Ω,R2=10Ω, 求：①電路中的電流I ②R1、R2兩端的電壓U1、U2
解：① R1、R2串聯
R=R1+R2=10Ω+10Ω=20Ω
U1=I1×R1=0.3A×10Ω=3V
U2=U-U1=6V-3V=3V
答：電路中的電流是0.3A；R1、R2兩端的電壓都是3v
歐姆定律在串聯電路中的應用

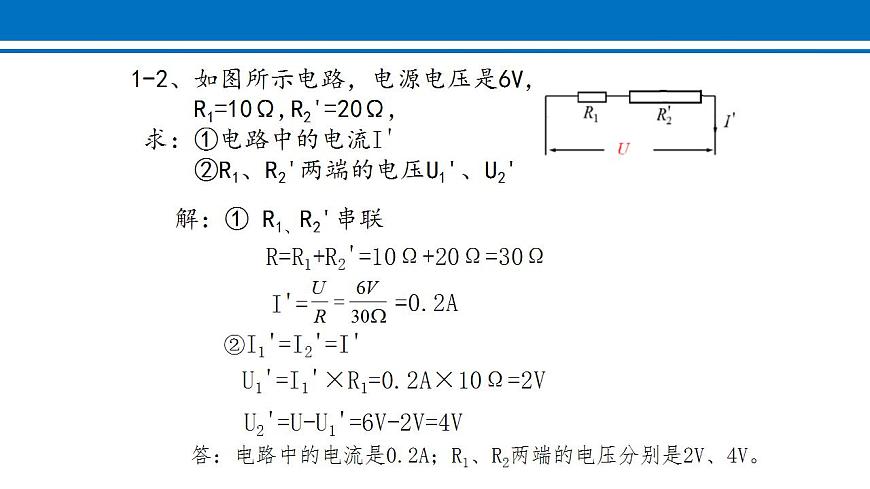

1-2、如圖所示電路，電源電壓是6V， R1=10Ω,R2'=20Ω, 求：①電路中的電流I' ②R1、R2'兩端的電壓U1'、U2'
解：① R1、R2'串聯
R=R1+R2'=10Ω+20Ω=30Ω
②I1'=I2'=I'
U1'=I1'×R1=0.2A×10Ω=2V
U2'=U-U1'=6V-2V=4V
答：電路中的電流是0.2A；R1、R2兩端的電壓分別是2V、4V。

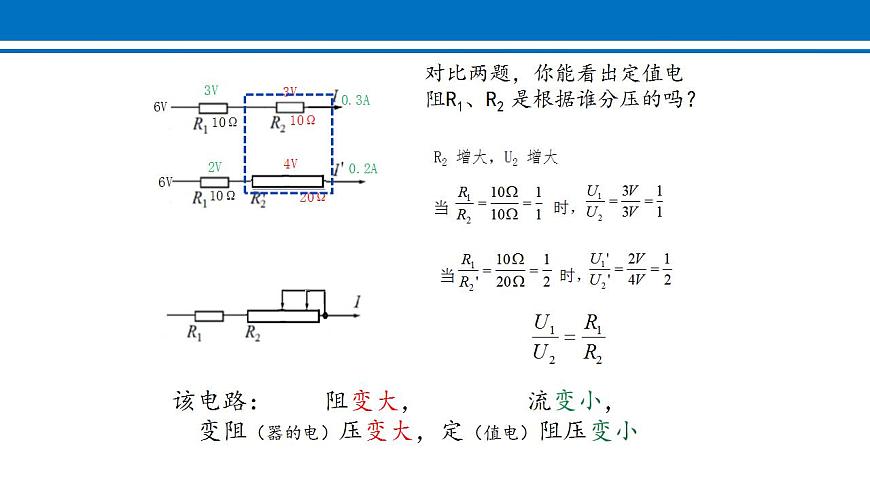

對比兩題，你能看出定值電阻R1、R2 是根據誰分壓的嗎？

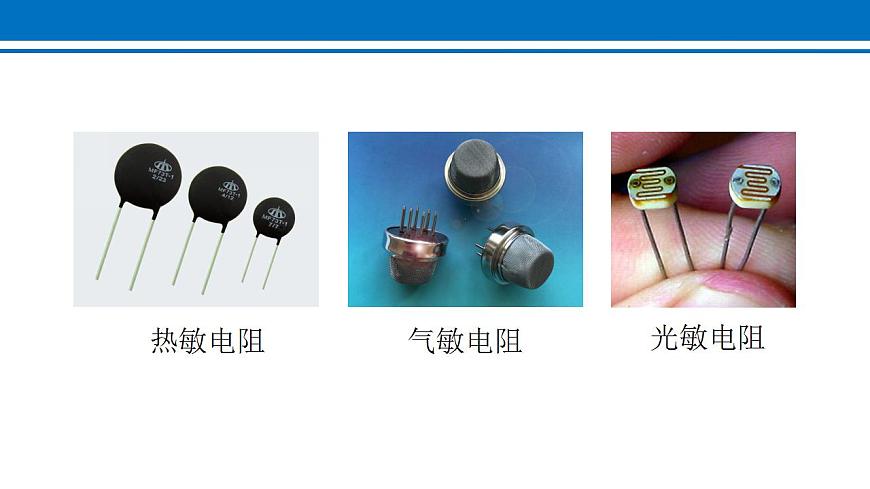

R2 增大，U2 增大
該電路： 阻變大， 流變小， 變阻（器的電）壓變大，定（值電）阻壓變小

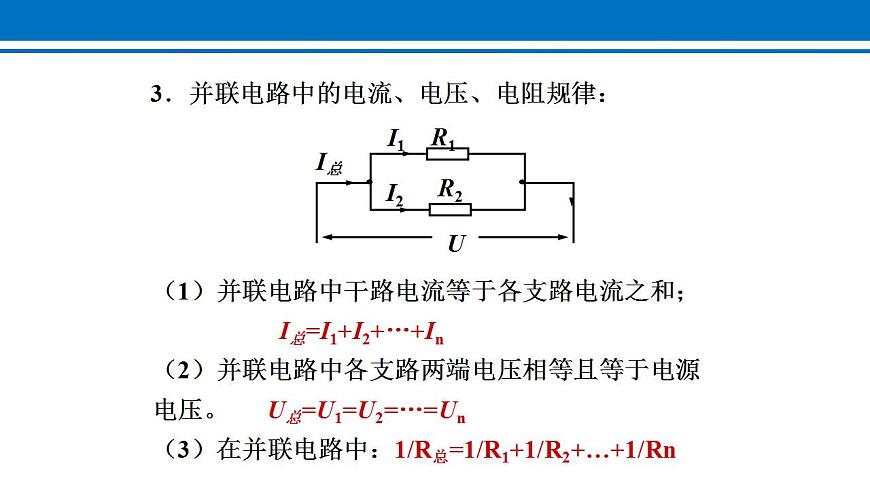

（1）并聯電路中干路電流等于各支路電流之和； I總=I1+I2+…+In（2）并聯電路中各支路兩端電壓相等且等于電源電壓。 U總=U1=U2=…=Un（3）在并聯電路中：1/R總=1/R1+1/R2+…+1/Rn
3．并聯電路中的電流、電壓、電阻規律：
例1、如圖所示的電路中，電源電壓為3V，開關閉合后，電流表和電壓表的讀數分別是0.10A和2.0V，則（1）通過R2的電流？（2）R2兩端的電壓是？（3）R1的電阻是？
二、利用歐姆定律解決問題
串聯 I總 = I1 = I2U總 = U1+U2R總= R1+ R2
解：(1)∵ R1和R2是串聯 ∴ I總 = I1 = I2 =0.1A (2) U2 =U總 － U1 =3V－2V = 1V (3)R1= = =20Ω
答：（1）0.1A (2)1V (3) 20Ω
例2：如圖所示，R2=20 Ω，電流表的示數為0.6 A，電壓表的示數為12 V。求（1）R1的阻值；（2）并聯電路總電流I 總（3）并聯電路總電阻R總。
解析: （1）∵ R1和R2并聯 ∴ U總 = U 1=U2= 12VR1= = = 20 Ω(2)I2 = = = 0.6 A I總=I1+I2=0.6A+0.6A=1.2A(3)R總= = =10ΩR總= = =10Ω
并聯 I總= I1 + I2 U總=U1=U2 R總 R1 R2
答：(1)20Ω (2)1.2A (3)10Ω
例3 如圖所示，R1 =20 Ω，滑動變阻器R2最大阻值為80 Ω，電路接在電壓為6 V電路中，當滑片P由最左端滑到最右端時，電壓表示數由6 V變化為1.2 V，則(1)當滑片P在最左端時，電路中的電流是多少？（2）電流表示數變化范圍是多少？(3)當滑片P在最右端時串聯電路的電阻多大？
解：（1）滑片P在最左端 電路中只有R1 U1 = U總 = 6 V I= = =0.3A
串聯I總 = I1 = I2U總 = U1+U2R總= R1+ R2
（2）當滑片P滑到最右端I1= = =0.06A(3)R總= = =100Ω
答：(1)0.3A（2）0.3 A～0.06 A（3）100 Ω
　　求解電路計算題的步驟
　?。?）根據題意并結合電路圖判斷電路串并聯。
　 （2）通過審題，明確題目給出的已知條件和未知量，并將已知量的符號、數值和單位，未知量的符號，在電路圖上標明。
　?。?）如果電路中有兩個電阻，解題前寫出相應的九宮格，并將已知量在九宮格中圈出。
（4）每一步求解過程必須包括三步：　寫公式——代入數值和單位——得出結果。
歐姆定律的計算是電學的核心內容之一，對于初學者而言，公式及其變形、串并聯電路電流電壓及其電阻的關系滲透其中，使得計算難度加大。同時歐姆定律的相關計算也是電學定量分析的基礎，是連接其他電學問題的紐帶。
我們從“九宮法”角度來突破歐姆定律的計算難點，為電學計算提供一種簡單的解題思路。
2.串并聯電路的電流和電壓規律
方法點撥：九宮法及其應用
使用方法：1.對于兩個電阻組成的串聯或并聯電路中，只需知道不關聯的三個物理量。2.橫排知道兩個物理量就可以利用串聯或并聯電路的電流電壓電阻關系得到第三個物理量。3.縱排知道兩個物理量就可以利用歐姆定律或者變形式得到第三個物理量。4.橫排和縱排如果均沒有兩個物理量就優先使用串聯等流或并聯等壓的關系。
如圖所示電路中，電阻Rl的阻值為2Ω，當開關閉合后，電壓表V1的示數為1V，V2的示數為2V。求：（1）電源兩端的電壓；（2）通過R1的電流和R2的阻值。
解：已知 Rl= 2Ω U1=1V U2=2V
U=U1+U2=1V+2V=3V
如圖所示的電路中，電源電壓為6V，閉合開關S后，通過電阻R1的電流為1A，通過電阻R2的電流為2A。求：（1）通過電流表的電流；（2）電路的總電阻。
解：已知 U=6V Il= 1A I2=2A
歐姆定律的相關計算是電學的重點也是難點，兩個電阻組成串并聯電路是中考的常見考查點，掌握電路中各個電學量關系是解決此類問題的關鍵。
“九宮法”也是一種物理學的建模思想，在兩個電阻組成的電路中尋找三個不相關物理量代入九宮格當中，利用“三缺一”的解題思路快速尋找解題的切入點和核心點。從而整體了解電路中各個物理量之間的關聯。
“九宮法”也為后面電學計算中的比例思想埋下伏筆，為進一步解決電學更復雜的模型奠定基礎。
