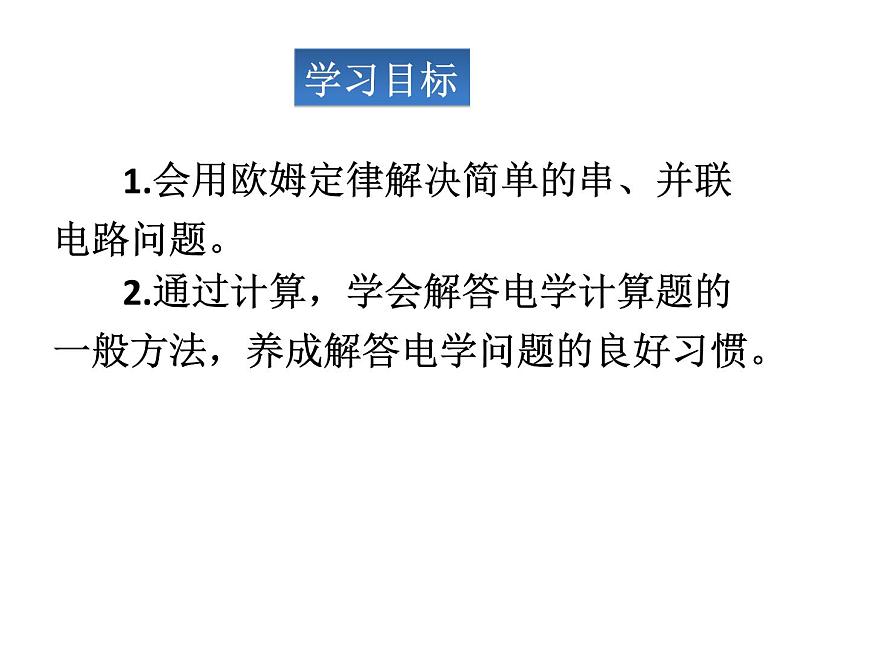

1.會用歐姆定律解決簡單的串、并聯電路問題。 2.通過計算，學會解答電學計算題的一般方法，養成解答電學問題的良好習慣。

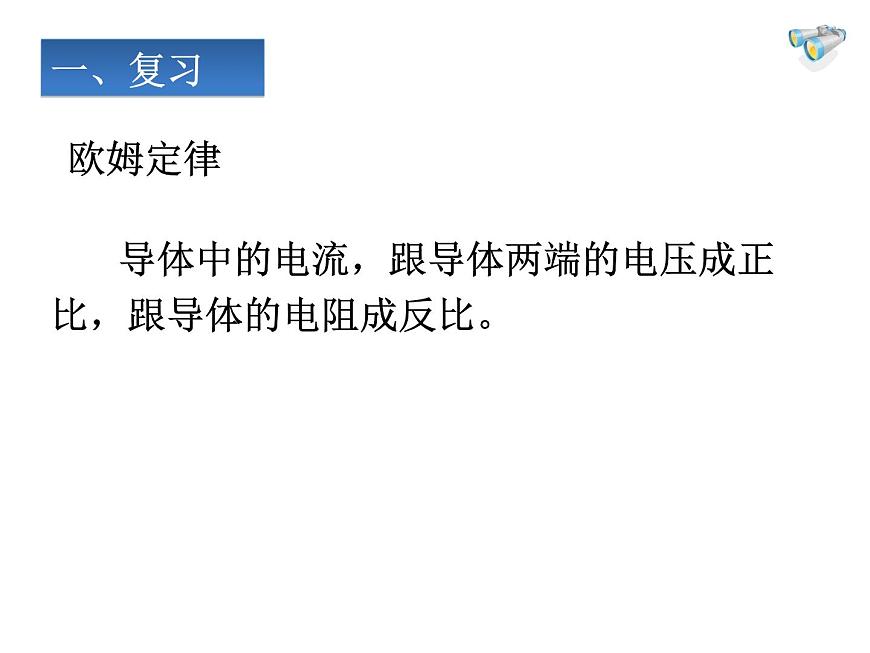

　　導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。

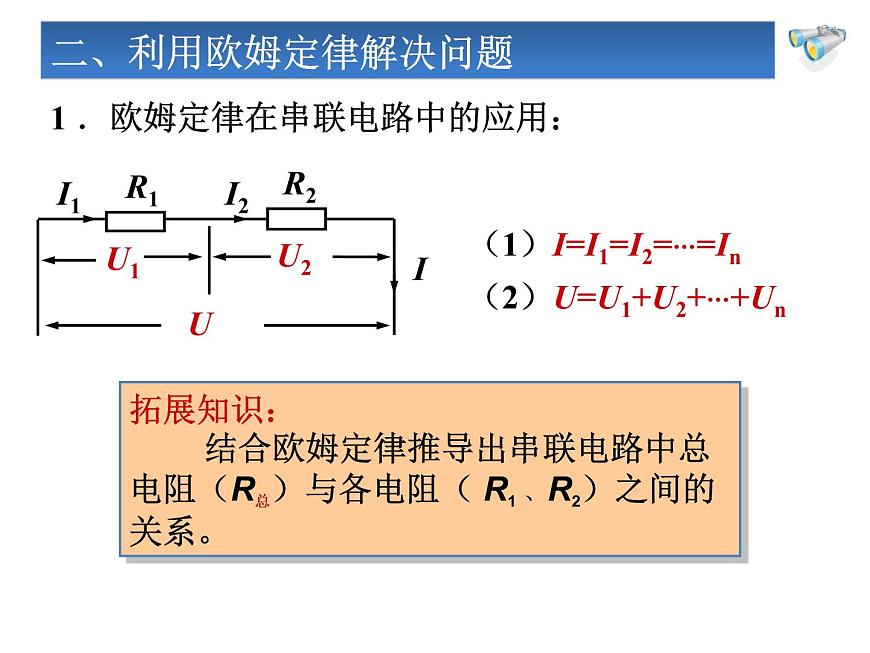

（1）I=I1=I2=…=In（2）U=U1+U2+…+Un
1 ．歐姆定律在串聯電路中的應用：
拓展知識： 結合歐姆定律推導出串聯電路中總電阻（R總）與各電阻（ R1 、R2）之間的關系。
二、利用歐姆定律解決問題

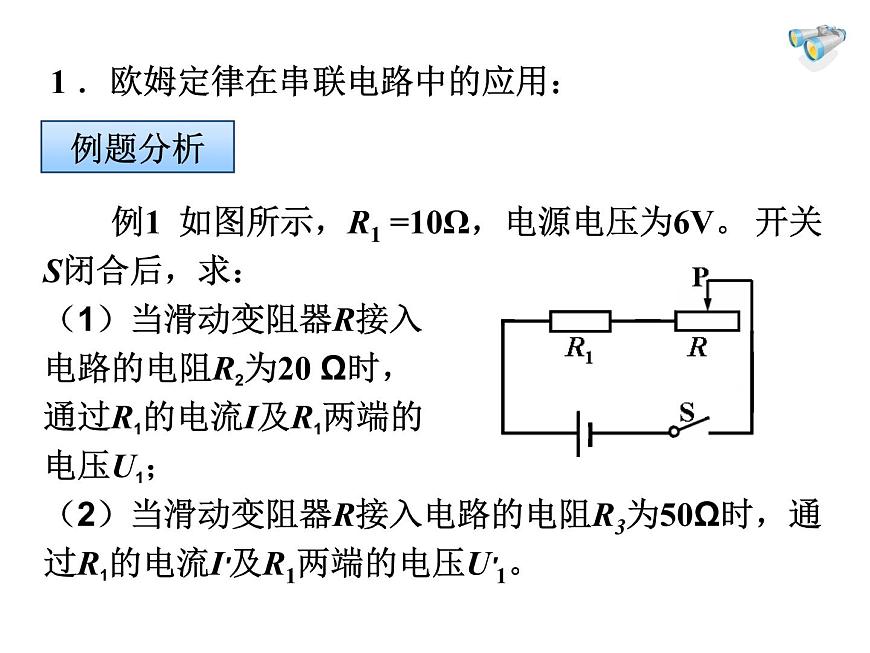

　　例1 如圖所示，R1 =10Ω，電源電壓為6V。 開關S閉合后，求：（1）當滑動變阻器R接入電路的電阻R2為20 Ω時，通過R1的電流I及R1兩端的電壓U1；（2）當滑動變阻器R接入電路的電阻R3為50Ω時，通過R1的電流I′及R1兩端的電壓U′1。

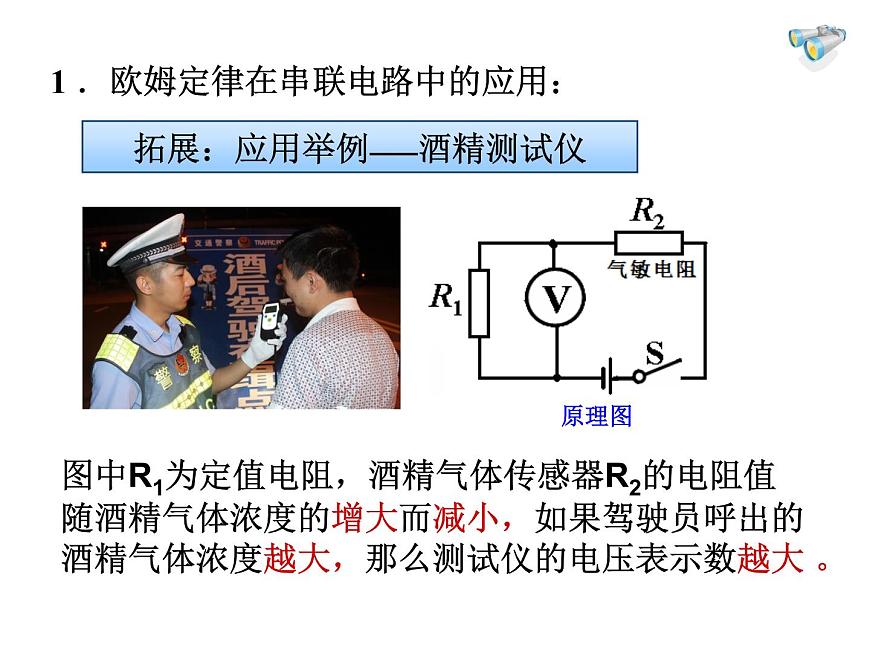

拓展：應用舉例——酒精測試儀
圖中R1為定值電阻，酒精氣體傳感器R2的電阻值隨酒精氣體濃度的增大而減小，如果駕駛員呼出的酒精氣體濃度越大，那么測試儀的電壓表示數越大 。
　?。?） I=I1+I2+…+In　?。?） U=U1=U2=…=Un
2 ．歐姆定律在串聯電路中的應用：
　　例2 如圖所示，R1 =10Ω，電源電壓為3 V。開關S閉合后，求：（1）當滑動變阻器R接入電路的電阻R2為15Ω時，通過電阻R1 的電流I1和電路的總電流I、總電阻R總; （2）當滑動變阻器R接入電路的電阻R3 為5Ω時，通過電阻R1的電流I1 ′和電路的總電流I′。
　　利用歐姆定律解決串、并聯電路問題要注意：
　　（1）根據題意分析各電路狀態下電阻之間的連接方式，畫出等效電路圖。
　?。?）做好對應，各物理量的單位必須統一。
　　 （3）必要時加下角標，避免張冠李戴。
1.串聯電路中通過某個電阻的電流或串聯電路的電流等于 除以各分電阻之和，當串聯電路中的一個電阻改變時，電路中的 及另一個電阻兩端的電壓都會隨之改變。很多實際電路都利用了串聯電路的這一特點。
2.當并聯電路中的一個支路的電阻改變時，這個支路的電流會變化， 電流也會變化，但另一個支路的 和 都不變。家庭電路中，各用電器采用并聯形式連接到電源上，就是利用了并聯電路的這一特點。
1.某電路兩端的電壓為12V，接入一個電阻后，電路 中電流為0.6A，該電阻的阻值為___Ω，若保持電 壓不變，要使電路中電流減小到0.4A，應__聯一 個阻值為___Ω的電阻.2.電阻器R1的阻值是4歐，R2的阻值是8歐，并聯接入 電源電壓為4伏的電路中 ，則總電流是___ 安過R2 的電流是___安。若想得到3安的總電流，那么將R2 換成一只__歐的電阻與R 1并聯接入此電路.
3.將3歐和6歐的兩個電阻串聯起來，接在4.5伏的電源 上，則通過兩電阻的電流分別為 ___安和___安，兩 電阻上的電壓分別為___伏和__伏.4.電阻R1與R2的阻值之比為R1∶R2=3∶4，若將它們并 聯后接入電路中 ，通過的電流之比為____；若將 其串聯在電路中，兩電阻的電壓之比為_____.5.在圖下圖所示的電路中，電源電壓保持不變，閉合 開關S后，燈L1、L2發光.一 段時間后，其中一盞燈突然 熄滅，而電流表、電壓表的 示數都不變，則產生這一現 象的原因 可能是( )
