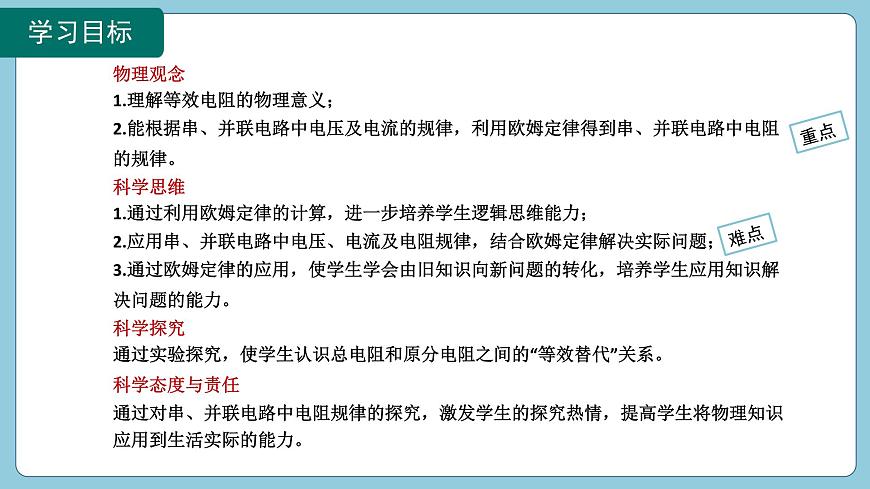

物理觀念1.理解等效電阻的物理意義；2.能根據串、并聯電路中電壓及電流的規律，利用歐姆定律得到串、并聯電路中電阻的規律。科學思維1.通過利用歐姆定律的計算，進一步培養學生邏輯思維能力；2.應用串、并聯電路中電壓、電流及電阻規律，結合歐姆定律解決實際問題；3.通過歐姆定律的應用，使學生學會由舊知識向新問題的轉化，培養學生應用知識解決問題的能力?？茖W(xué)探究通過實驗探究，使學生認識總電阻和原分電阻之間的“等效替代”關系?？茖W(xué)態度與責任通過對串、并聯電路中電阻規律的探究，激發學生的探究熱情，提高學生將物理知識應用到生活實際的能力。

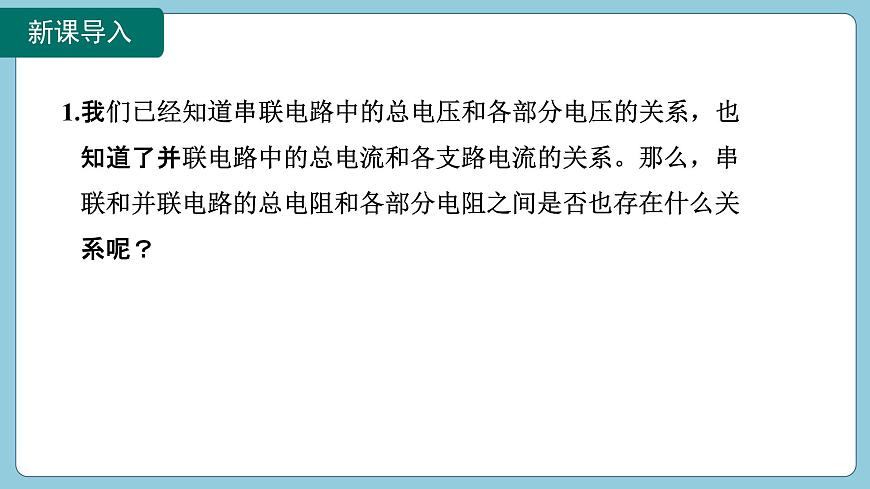

1.我們已經知道串聯電路中的總電壓和各部分電壓的關系，也知道了并聯電路中的總電流和各支路電流的關系。那么，串聯和并聯電路的總電阻和各部分電阻之間是否也存在什么關系呢？

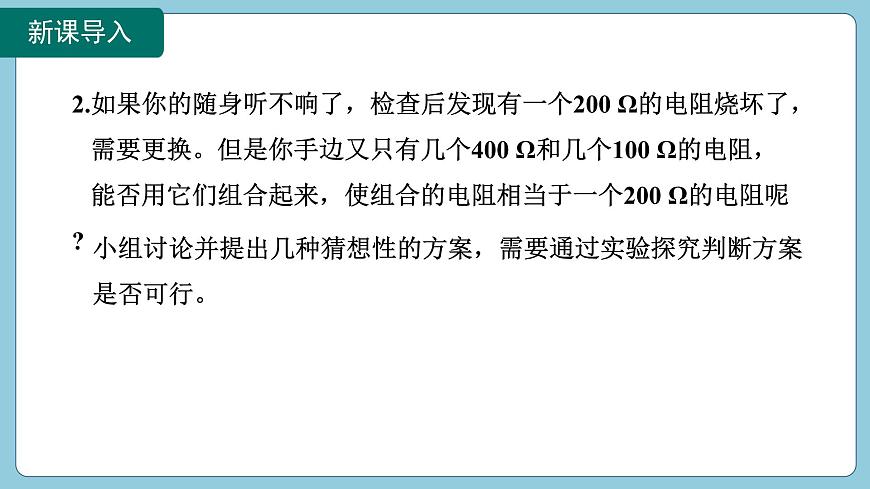

2.如果你的隨身聽不響了，檢查后發現有一個200 Ω的電阻燒壞了，需要更換。但是你手邊又只有幾個400 Ω和幾個100 Ω的電阻，能否用它們組合起來，使組合的電阻相當于一個200 Ω的電阻呢?
小組討論并提出幾種猜想性的方案，需要通過實驗探究判斷方案是否可行。

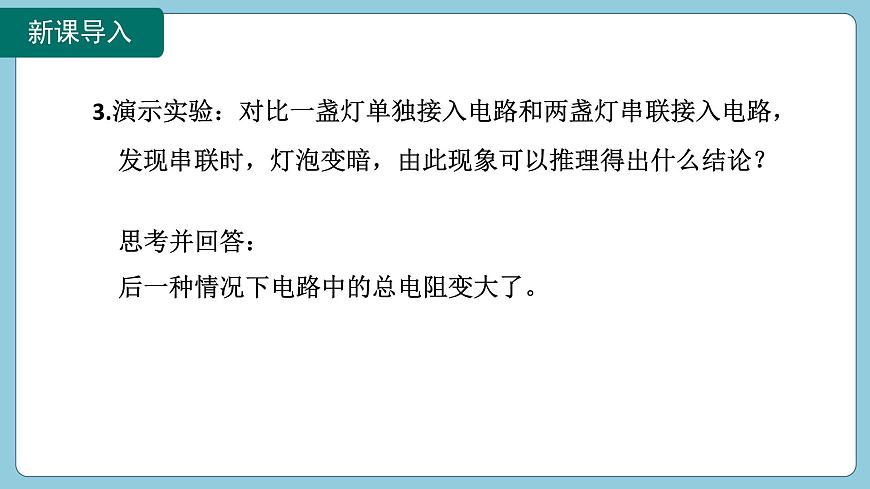

3.演示實驗：對比一盞燈單獨接入電路和兩盞燈串聯接入電路，發現串聯時，燈泡變暗，由此現象可以推理得出什么結論？
思考并回答：后一種情況下電路中的總電阻變大了。
1.提出問題：電阻串聯后總電阻變大還是變小?如何通過實驗探究？
2.演示實驗對比單個電阻和兩電阻串聯接入電路時電流表示數。
任務一、了解串聯電路的總電阻

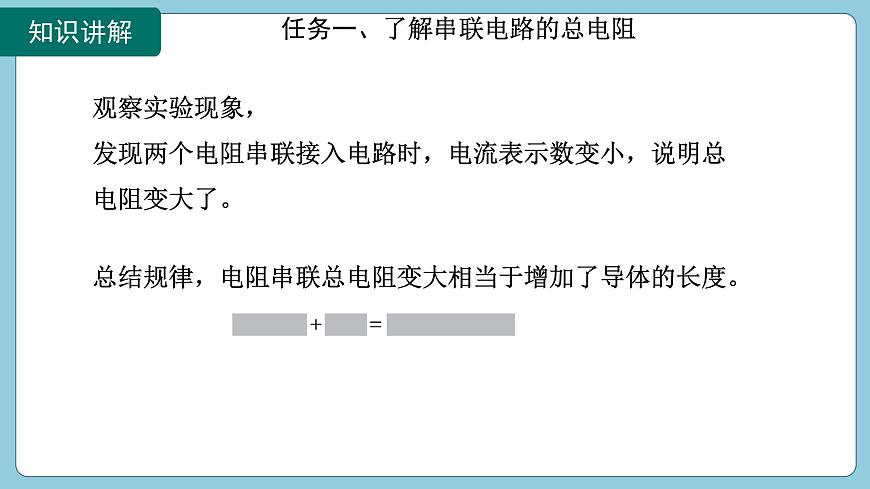

觀察實驗現象，發現兩個電阻串聯接入電路時，電流表示數變小，說明總電阻變大了。
總結規律，電阻串聯總電阻變大相當于增加了導體的長度。

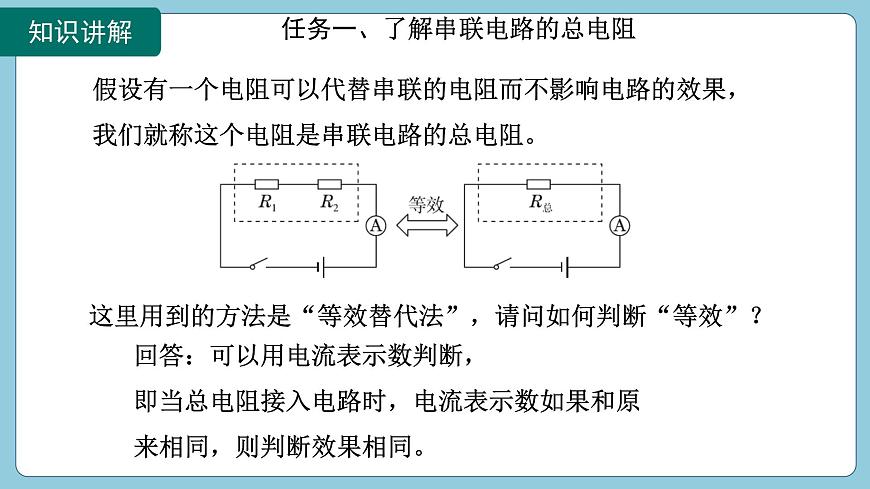

假設有一個電阻可以代替串聯的電阻而不影響電路的效果，我們就稱這個電阻是串聯電路的總電阻。
這里用到的方法是“等效替代法”，請問如何判斷“等效”？
回答：可以用電流表示數判斷，即當總電阻接入電路時，電流表示數如果和原來相同，則判斷效果相同。
演示時，電阻R1和R2阻值分別是5 Ω和10 Ω，猜想：總電阻可能是多少？
猜想：總電阻為15Ω。
將15 Ω接入電路，發現電流表示數確實相同，試推斷：串聯的總電阻與分電阻滿足什么數量關系？
判斷：串聯總電阻R總=R1+R2。
運用理論推導加以證明。
由歐姆定律可得：U總=I總R總，U1=I1R1,U2=I2R2；串聯電路：U=U1+U2；所以I總R總=I1R1+I2R2，可得：R總=R1+R2。
結論：兩個串聯電阻的總電阻等于各分電阻之和。
進一步推理：如果有n個電阻串聯R總=R1+R2+R3+……+Rn。如果n個電阻R0都相同，R總=nR0
一只燈泡兩端的電壓是3 V，能正常發光，此時的電阻是6 Ω。如果把這只燈泡接到電壓為9 V的電源上，電路中應串聯一個多大的電阻，燈泡才能正常發光？　　　　　　　
分析思路：　　解電路題時，需要先把題中描述的等效電路圖畫好。通過題中敘述可知，電源電壓高于燈泡正常發光所需要的電壓，因此需要串聯一個電阻分擔電源電壓。此電路是一個串聯電路。在等效電路中標出必要字母和數據。電路問題中，關鍵是解決各電阻的阻值問題。
解法一：常規解法?！　?br/>通過串聯電路的電阻規律：R＝R1＋R2，計算出串聯電路總電阻，知道其中一個電阻阻值，再算出另一個電阻阻值，具體解法如下。
Rx＝R總－RL＝18 Ω－6 Ω＝12 Ω。
總結：電學中由于公式之間的互通性，因此一題多解常常出現，需要多加練習。一般來說，在題目中最方便快捷的方法就是比例法。
任務二、了解并聯電路的總電阻
【提出問題】幾個電阻并聯后的總電阻與各分電阻相比是變大還是變小了？
【猜想與假設】導體兩端并在一起，相當于增大了橫截面積，所以總電阻可能會減小。
【設計并進行實驗】結合猜想設計實驗方案：先將一個電阻接入電路，記錄電流表示數，再并聯一個電阻，對比電流表示數，判斷總電阻變大還是變小。
（1）演示實驗對比單個電阻和兩電阻并聯接入電路時電流表示數。
觀察實驗現象，發現兩個電阻并聯接入電路時，電流表示數變大，說明總電阻變小了。
演示實驗時，并聯的兩電阻分別是10 Ω和20 Ω，記錄電流表示數為I，為了找到等效總電阻，將一個電阻箱接入電路，慢慢調節電阻箱，直到電流表示數仍為I，記錄電阻箱的示數。
總結得出結論：兩個并聯電阻的總電阻的倒數等于各分電阻的倒數之和。
推導計算兩個電阻并聯的總電阻，可使用公式：
由歐姆定律可得： ；
并聯電路：I＝I1＋I(xiàn)2，U＝U1＝U2
所以 ，可得：
進一步推理：如果有n個電阻并聯，如果n個電阻R0都相同，R總=
如圖所示電源電壓9 V，電阻R1=6 Ω，通過R1的電流是0.5 A，干路中的電流是2 A，求電阻R2的阻值和R1、R2的等效電阻。 　　　　　　　　　　　　　　　　　　
分析思路：　　初看此題，可以發現實質上這是一個混聯電路，超過初中電學的要求。但是仔細審題可以發現其實需要解決的問題都在并聯部分，和混聯無關，因此這道題可以看成一道并聯的題。由于滑動變阻器阻值不為0，因此電源電壓和并聯部分的電壓一定不同，題中告訴電源電壓值對解這道題沒有幫助，是一個迷惑條件。
解法一:算出電阻兩端電壓和電流再算出電阻，具體解法如下?！＝I1R1＝6 Ω×0.5 A＝3 V，I2＝I－I1＝2 A－0.5 A＝1.5 A，
解法二：　　利用并聯電路中，通過各支路的電流之比和各支路電阻的比值成反比 。
I2＝I－I1＝2 A－0.5 A＝1.5 A，因?yàn)殡娐窞椴⒙?lián)電路，電壓相同，
總結：并聯的總電阻比任何一個電阻更小，滿足公式：
回到課堂一開始的問題：手邊只有幾個400 Ω和幾個 100 Ω 的電阻，如何獲得200 Ω的電阻？
答案：方案一：可以將兩個100 Ω串聯；方案二：可以將兩個400 Ω并聯。
歐姆定律在串、并聯電路中的應用
串聯電路的總電阻比任何一個分電阻都大公式：R=R?+R?+R?+……+R
并聯電路的總電阻比任何一個分電阻都小公式：
1．兩個導體串聯后的總電阻大于其中任何一個導體的電阻，因?yàn)閷?dǎo)體串聯相當于（　 ）A．減小了導體長度 B．減小了導體橫截面積C．增大了導體橫截面積 D．增大了導體長度
2. 電阻值分別為10 Ω、100 Ω的兩只電阻并聯，并聯后的等效電阻為（　　）A．小于10 Ω B．等于90 Ω C．等于110 Ω D．大于100 Ω
3．小明發現，家里的燈都是由不同的開關控制的，一個開關控制一盞燈，則燈亮著的個數與總電阻及總電流之間的關系是（　?。〢．亮著的燈越多，總電阻越小，總電流越小B．亮著的燈越多，總電阻越大，總電流越小C．亮著的燈越少，總電阻越小，總電流越大D．亮著的燈越少，總電阻越大，總電流越小
4.電源電壓不變，R1為6 Ω，R2為12 Ω，將R1和R2串聯后總電阻為 　 　Ω；并聯后總電阻為 　 　Ω。
5. 曉強需要一個4 Ω的電阻，他可以將一個20 Ω的電阻跟一個____Ω的電阻_____聯來代用。
6．如圖所示的電路中，電阻R1的阻值為40 Ω。當開關S、S1均閉合時，電壓表的讀數是12 V。當開關S閉合、S1斷開時，電壓表的讀數是4 V。（1）電源電壓有多大？
解：(1)當S、S1均閉合時，電路為R1的簡單電路，電壓表測電源電壓，則電源電壓U＝12 V；
6．如圖所示的電路中，電阻R1的阻值為40 Ω。當開關S、S1均閉合時，電壓表的讀數是12 V。當開關S閉合、S1斷開時，電壓表的讀數是4 V。（2）電阻R2的阻值為多少？
7．在如圖所示的電路中，電源電壓保持不變，R1＝10 Ω，R2＝20 Ω。當只閉合開關S1時，電流表的示數為0.3 A。求：（1）電源電壓；
解：(1)只閉合開關S1時，電路為R2的簡單電路，電源電壓U＝I2R2＝0.3 A×20 Ω＝6 V；
7．在如圖所示的電路中，電源電壓保持不變，R1＝10 Ω，R2＝20 Ω。當只閉合開關S1時，電流表的示數為0.3 A。求：（2）當只閉合開關S2時電流表的示數；
解：(2)只閉合開關S2時，兩電阻串聯接入電路，根據歐姆定律可得電流表示數：
