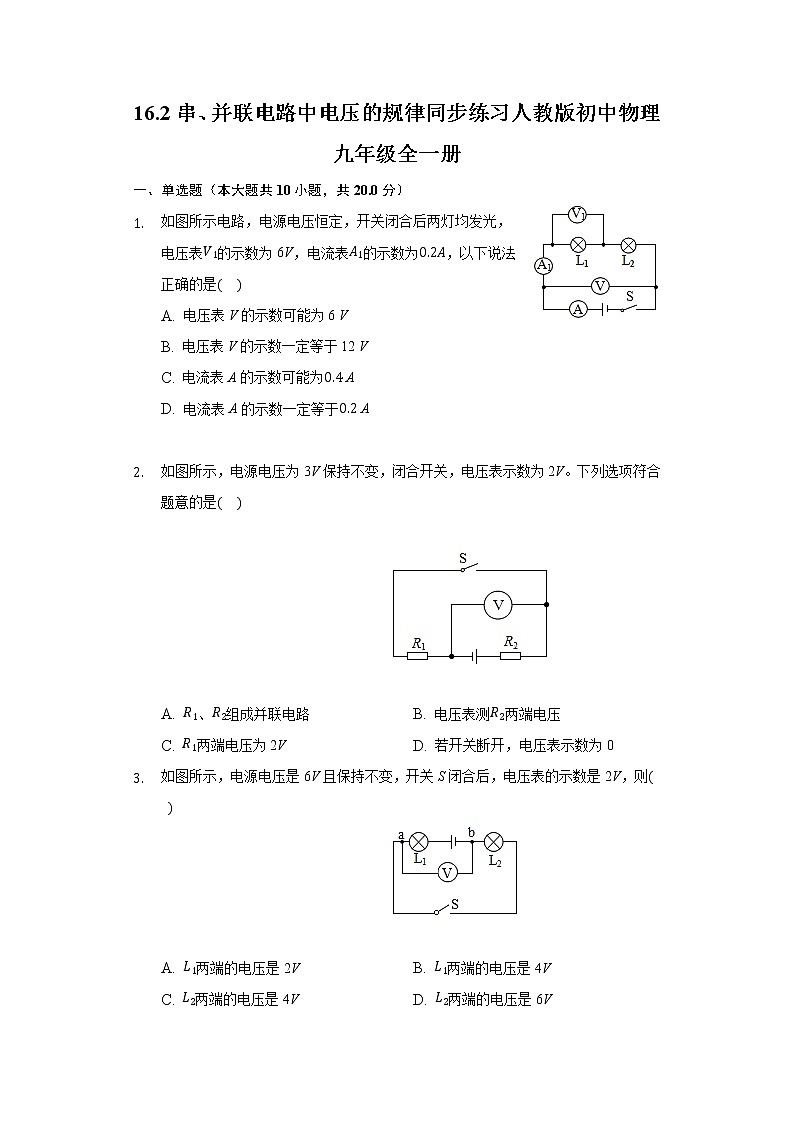

 16.2串、并聯電路中電壓的規律同步練習人教版初中物理九年級全一冊一、單選題（本大題共10小題，共20.0分）如圖所示電路，電源電壓恒定，開關閉合后兩燈均發光，電壓表的示數為6V，電流表的示數為，以下說法正確的是A. 電壓表V的示數可能為6 V
B. 電壓表V的示數一定等于12 V
C. 電流表A的示數可能為 A
D. 電流表A的示數一定等于 A
 如圖所示，電源電壓為3V保持不變，閉合開關，電壓表示數為2V。下列選項符合題意的是
 A. 、組成并聯電路 B. 電壓表測兩端電壓
C. 兩端電壓為2V D. 若開關斷開，電壓表示數為0如圖所示，電源電壓是6V且保持不變，開關S閉合后，電壓表的示數是2V，則A. 兩端的電壓是2V B. 兩端的電壓是4V
C. 兩端的電壓是4V D. 兩端的電壓是6V由兩個燈泡、一個開關和電源電壓為組成的電路中，閉合開關后，兩個燈泡都發光，下列說法中
如果兩個燈泡兩端的電壓相等，則它們一定是串聯的；
如果兩個燈泡兩端的電壓相等，則它們一定是并聯的；
如果兩個燈泡兩端的電壓都小于3V，則它們一定是串聯的；
如果一個燈泡兩端的電壓等于3V，則它們一定是并聯的。A. 只有正確 B. 只有正確 C. 只有正確 D. 只有正確下列說法正確的是A. 在并聯電路中，不論燈泡是大是小，每個燈泡兩端的電壓都相等
B. 使用電壓表時，它的兩個接線柱不允許不通過用電器直接與電源兩極相連
C. 只要電路兩端接上電壓表，則電路中一定有電流通過
D. 電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程越大越好如圖甲所示電路中，閉合開關后，兩只電表的指針偏轉均如圖乙所示，則電阻和兩端電壓分別為
A. 6V  B.  C.    D.  6V如圖所示的電路中，電源電壓為9V，閉合開關后，兩燈均發光，電壓表示數為6V，此時A. 燈泡兩端電壓為6V
B. 燈泡兩端電壓為6V
C. 燈泡兩端電壓為9V
D. 燈泡兩端電壓為3V
 在如圖所示電路中，當閉合開關后，電壓表示數分別是2V和6V，那么燈泡和兩端電壓分別是A. 6V，2V
B. 8V，2V
C. 2V，4V

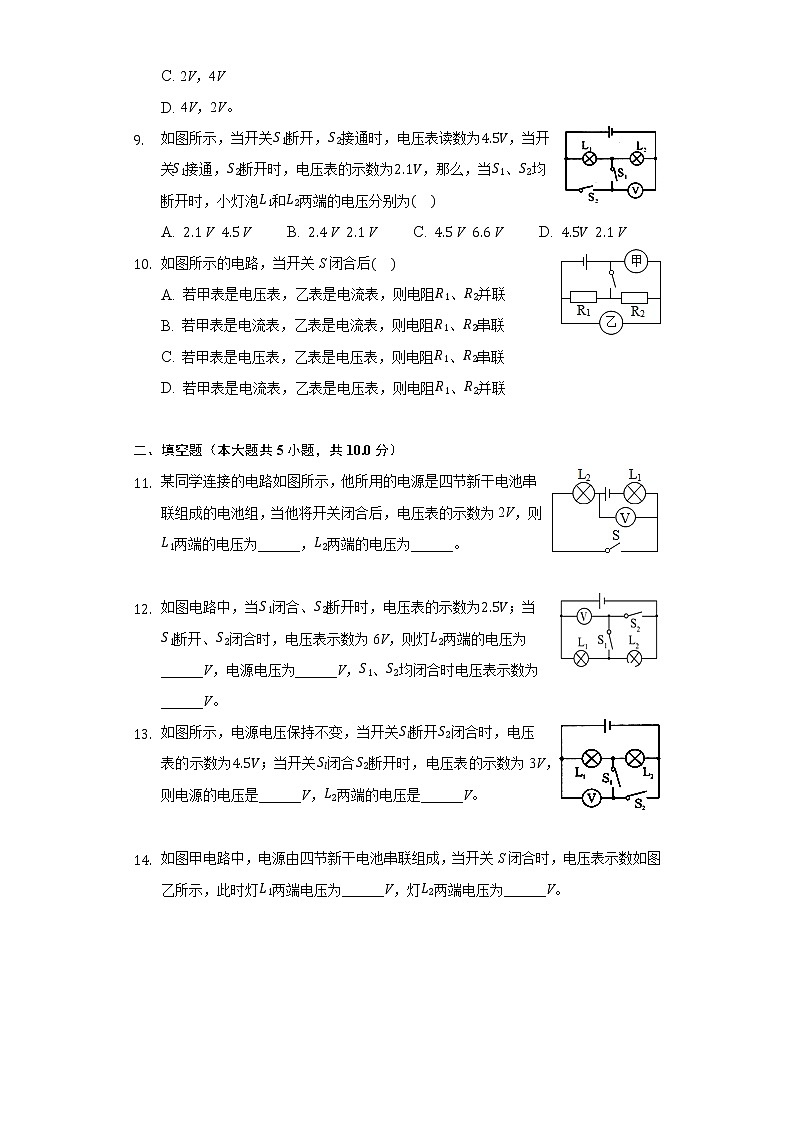

D. 4V，2V。如圖所示，當開關斷開，接通時，電壓表讀數為，當開關接通，斷開時，電壓表的示數為，那么，當、均斷開時，小燈泡和兩端的電壓分別為A.  V   V B.  V   V C.  V   V D.    V如圖所示的電路，當開關S閉合后A. 若甲表是電壓表，乙表是電流表，則電阻、并聯
B. 若甲表是電流表，乙表是電流表，則電阻、串聯
C. 若甲表是電壓表，乙表是電壓表，則電阻、串聯
D. 若甲表是電流表，乙表是電壓表，則電阻、并聯
 二、填空題（本大題共5小題，共10.0分）某同學連接的電路如圖所示，他所用的電源是四節新干電池串聯組成的電池組，當他將開關閉合后，電壓表的示數為2V，則兩端的電壓為______，兩端的電壓為______。
  如圖電路中，當閉合、斷開時，電壓表的示數為；當斷開、閉合時，電壓表示數為6V，則燈兩端的電壓為______V，電源電壓為______V，、均閉合時電壓表示數為______V。如圖所示，電源電壓保持不變，當開關斷開閉合時，電壓表的示數為；當開關閉合斷開時，電壓表的示數為3V，則電源的電壓是______V，兩端的電壓是______V。
  如圖甲電路中，電源由四節新干電池串聯組成，當開關S閉合時，電壓表示數如圖乙所示，此時燈兩端電壓為______V，燈兩端電壓為______V。
小萌將一塊銅片和一塊鋅片插入水果中如圖，做成了一個“水果電池”。該電池的銅片是______極，由電壓表可知“水果電池”的電壓。一個小燈泡工作時要求電壓為，需要______個這樣的電池串聯起來。
三、作圖題（本大題共2小題，共4.0分）將圖中的元件用筆畫線連接起來，要求兩節干電池串聯，電燈與串聯，電壓表測兩端的電壓，測兩端的電壓。







 如圖1所示是“研究串聯電路中電壓規律”的實驗，現在測完總電壓之后，要想測的電壓，只需改動一根導線即可完成，請你在需要改動的導線上打“”，并用筆重新畫一根正確的連接線，并在圖2方框里畫出測時的電路圖。







 四、實驗探究題（本大題共2小題，共12.0分）李芳同學在對串聯電路電壓規律進行實驗探究時，利用現有的器材按如下步驟進行了操作．A.按圖甲所示的電路圖連接好電路；B.閉合開關S，用電壓表測出兩端的電壓；C.在測兩端的電壓時，李芳同學為了節省實驗時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上；D.測出A、C間的電壓．對李芳同學以上實驗操作進行評價：在拆接電路時，開關應該_______；李芳同學用上面的方法_______填“能”或“不能”測出兩端的電壓，為什么？_______________．李芳同學改正錯誤后，要用電壓表測燈兩端的電壓，連接電路如圖乙所示．圖中只有一根導線連錯了，請你在連錯的導線上劃“”，并用筆畫線表示導線將電路連接正確．改正電路后，閉合開關，電壓表示數如圖丙所示，電壓表的示數為_______V，若電源電壓為，則燈兩端的電壓是_______V．小芳在“探究串聯電路電壓特點”的實驗中，連接好的實物電路圖如圖甲所示．在方框內畫出與圖甲對應的電路圖，并在電路圖中標上、．在某次測量時，電壓表的示數如圖乙所示，此時燈兩端的電壓為_______V．閉合開關后，小芳發現、均不發光，電壓表有示數且大小接近，則電路中出現的故障可能是發生了_______填“短路”或“斷路”．排除故障后，小芳正確測量了燈兩端以及A、D兩點間的電壓，并換用不同規格的燈，進行了多次實驗，小芳進行多次實驗的主要目的是_______填“尋找普遍規律”或“減小實驗誤差”．五、計算題（本大題共3小題，共24.0分）如圖所示，當開關S閉合時，電壓表示數為，電流表示數為，電流表示數為問：、的連接方式是怎樣的？通過燈、的電流分別為多少？、兩端電壓分別為多少？






 研究如圖所示的電路．這是一個什么電路？電壓表、分別測的是誰的電壓？如果的示數是，的示數是，而燈兩端的電壓是燈兩端電壓的3倍，問每盞燈兩端的電壓各是多少？






 如圖甲所示，S閉合后，、、V三只電表的指針均如圖乙所示，已知表接入的是“”“15”接線柱，電流表有“”和“”兩個量程，請回答：電源電壓和、兩端的電壓各是多少？通過、的電流為多大？







答案和解析1.【答案】D
 【解析】解：
由電路圖知，兩個燈泡串聯，A、都測電路中電流，測兩端電壓，V測電源電壓，
因?yàn)榇?lián)電路中電流處處相等，所以、A的示數相等，都為，故C錯誤，D正確；
串聯電路中總電壓等于各部分兩端電壓之和，即，所以，的示數為6V，則V的示數一定大于6V，但不一定等于12 兩燈的規格可能不同，故AB錯誤。
故選：D。
此題考查了對串聯電路的電壓、電流規律的掌握，關鍵是正確分析電路的連接方式和電表的作用。
 2.【答案】C
 【解析】解：由圖知，開關閉合后，電阻、串聯，電壓表并聯在的兩端，測量電阻兩端的電壓，由電壓表示數可知兩端的電壓為2V；
若開關斷開，電壓表通過電阻接在電源上，此時測量電源電壓，其示數為3V，即不為0；
綜上所述，C正確，ABD錯誤。
故選：C。
分析電路圖可知，開關閉合后，電阻、串聯，電壓表并聯在的兩端，測量電阻兩端的電壓；
若開關斷開，電壓表通過電阻接在電源上，測量電源電壓。
本題考查了串并聯電路的辨別、串聯電路的電壓規律的應用，關鍵是根據電路圖確定電壓表的測量對象。
 3.【答案】B
 【解析】解：由電路圖知，燈泡與串聯，電壓表測兩端電壓，即兩端的電壓是2V，故CD錯誤；
因?yàn)榇?lián)電路中電源電壓等于各部分電路兩端電壓之和，所以兩端的電壓，故A錯誤，B正確。
故選：B。
由電路圖知，兩燈串聯，電壓表測兩端電壓，由串聯電路的電壓特點可知兩端電壓。
本題考查串聯電路電壓特點的應用，關鍵是正確分析電路的連接方式，明確電壓表所測電壓。
 4.【答案】D
 【解析】解：根據并聯電路各支路兩端的電壓相等可知，兩個用電器可能是并聯，如果兩用電器并聯，無論阻值大小，它們兩端的電壓均相等；如果兩用電器串聯，當它們阻值相等時，它們兩端的電壓也相等。因此，兩個用電器連接在同一電路里，測得它們兩端的電壓相等，這兩個用電器可能是并聯，可能串聯，故錯誤；
因?yàn)榇?lián)電路中各用電器電壓之和等于電源電壓，已知電源電壓為，如果兩個燈泡兩端的電壓都小于3V，則它們一定是串聯的，故正確；
并聯電路兩端電壓相等，已知電源電壓為，如果一個燈泡兩端的電壓等于3V，則它們一定是并聯的，故正確。
故選：D。
兩個用電器兩端的電壓相等，可能并聯，電流不一定相等，可能串聯。結合串并聯電路的電壓規律可做出判斷。
本題主要考查了串、并聯電路的電壓特點的掌握等，綜合性較強。
 5.【答案】A
 【解析】解：A、并聯電路兩端電壓相等；故A正確；
B、使用電壓表時，它的兩個接線柱允許不通過用電器直接與電源兩極相連，故B錯誤；
C、當電壓表并聯在導線兩端時，示數為零；故C錯誤；
D、電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程合適即可，并不是越大越好，故D錯誤。
故選：A。
并聯電路兩端電壓相等；
電壓表可以直接并聯在電源兩端；
當電壓表并聯在導線兩端時，示數為零；
電壓表和電流表都需要選擇合適的量程。
本題考查串并聯電路的特點以及電壓表和電流表的正確使用。
 6.【答案】A
 【解析】解：由電路圖可知，電阻與串聯，電壓表測兩電阻串聯電壓，即電源電壓，電壓表測電阻兩端電壓，
由串聯電路的電壓規律可知，電壓表示數應大于電壓表示數，而兩電壓表指針位置相同，則電壓表量程是，分度值是，其示數，即電源電壓；
電壓表量程是，分度值是，其示數；
電阻的電壓，電阻的電壓；
故選：A。
由圖可知，電阻與串聯，電壓表測兩電阻串聯電壓，即電源電壓，電壓表測電阻兩端電壓，根據串聯電路特點確定電壓表量程與分度值，讀出電壓表示數，然后由串聯電路特點求出兩電阻兩端的電壓。
本題考查了求出電阻兩端的電壓，分析清楚電路結構、掌握電壓表的讀數方法是正確解題的關鍵，本題的難點是確定兩個電壓表的量程。
 7.【答案】B
 【解析】解：由電路圖可知，兩燈泡串聯，當S閉合時，電壓表測燈兩端電壓，
電壓表示數為6V，則燈泡兩端電壓，故B正確，D錯誤；
由串聯電路的電壓特點可得，燈泡兩端電壓，故AC錯誤；
故選：B。
本題難度不大，分析清楚電路結構、應用串聯電路特點即可正確解題。
 8.【答案】C
 【解析】解：
由電路圖可知：燈泡、串聯，電壓表測兩端的電壓，電壓表測電源電壓。
電壓表的示數為2V，即兩端的電壓，
電壓表的示數為6V，即電源電壓，
由串聯電路的電壓特點可知，兩端的電壓：。
故選：C。
由電路圖分析電路的連接方式和電壓表的作用，根據電路的電壓特點確定電壓表的量程并讀數從而得到兩燈電壓的大小。
本題考查串聯電路的電壓特點的理解和應用，解題的關鍵是正確分析電路。
 9.【答案】B
 【解析】解：當開關斷開、閉合時，兩燈泡串聯，電壓表測電源的電壓，由題意可知，電源電壓；
當閉合、斷開時，兩燈泡串聯，電壓表測兩端的電壓，則；
兩開關都斷開時，兩燈泡串聯，此時兩端的電壓，
兩端的電壓：。
故選：B。
判斷出開關不同狀態時，電壓表是并聯在了哪個電燈的兩端后，由串聯電路的電壓特點分析計算。
本題考查了電壓表的使用和串聯電路的電壓的特點，分清各種情況下電路的連接方式和電壓表所測的電路元件是關鍵。
 10.【答案】A
 【解析】解：A、若甲表是電壓表，乙表是電流表，兩個電阻并聯在電路中，電流表測量的是中的電流。故A正確；
B、若甲表是電流表，乙表是電流表，此時整個電路發生短路，故B錯誤；
C、若甲表是電壓表，乙表是電壓表，此時，中沒有電流通過，有電流通過，故C錯誤；
D、若甲表是電流表，乙表是電壓表，此時，電壓表相當于開路，被短路、沒有電流通過，只有，故D錯誤。
故選：A。
電流表應串聯在電路中使用，電壓表應并聯在電路中使用。填上電表后的電路不能發生斷路或短路。
本題考查了電流表和電壓表的使用方法，以及填電表的原則：不能使電路發生斷路或短路。電流表是與用電器串聯使用，電壓表是與用電器并聯使用。
 11.【答案】4V；2V
 【解析】【分析】
本題考查了串聯電路的電壓特點，關鍵是電壓表所測電路元件的判斷，要注意一節干電池的電壓為。
一節干電池的電壓為，根據串聯電路的電壓特點可知電源的電壓；
由電路圖可知，兩燈泡串聯，電壓表測兩端的電壓；根據串聯電路的電壓特點求出兩端的電壓。
【解答】
根據串聯電路中總電壓等于各分電壓之和，且一節新干電池的電壓為，
可知四節新干電池串聯組成電源的電壓；
由電路圖可知，兩燈泡串聯，電壓表測兩端的電壓，即；
則根據串聯電路的總電壓等于各電阻兩端的電壓之和可知：
兩端的電壓。
故答案為：4V；2V。  12.【答案】  6  6
 【解析】解：由電路圖可知，當閉合、斷開時和當斷開、閉合時，兩燈泡始終串聯；
當閉合、斷開時，電壓表測兩端的電壓，所以燈兩端的電壓；
當斷開、閉合時，電壓表測電源的電壓，所以電源電壓；
根據串聯電路的電壓特點可知，燈兩端的電壓。
、均閉合時，被短路，電路為的簡單電路，電壓表測量電源的電壓，則電壓表示數為6V。
故答案為：；6；6。
由電路圖可知，兩燈泡串聯，當閉合、斷開時，電壓表測兩端的電壓；當斷開、閉合時，電壓表測電源的電壓；根據串聯電路的電壓特點求出兩端的電壓。
本題考查了串聯電路的電壓特點和電壓表的示數，關鍵是根據電路圖判斷開關閉合、斷開時兩燈泡始終是串聯的。
 13.【答案】
 【解析】解：當開關閉合、斷開時，如圖甲：

電壓表并聯在了的兩端，故L的電壓為3V；
當斷開、閉合時，如圖乙：

電壓表并聯在了電源的兩端，所以電源電壓為，則兩端的電壓。
故答案為：；；
判斷出開關不同狀態時，電壓表是并聯在了哪個電燈的兩端后，由串聯電路的電壓特點分析計算。
本題考查了電壓表的使用和串聯電路的電壓的特點：電路兩端的總電壓等于各用電器兩端電壓之和。
 14.【答案】
 【解析】解：一節新干電池的電壓為，則4節串聯使用時，提供的電壓為，即；
圖中電壓表與燈泡并聯，是測量兩端的電壓，其選擇的是小量程，分度值是，故示數為，即；
根據串聯電路中的電壓規律是：；得燈兩端電壓為：；
故答案為：；；
對于電壓表的讀數，要看清所選的量程和分度值；此題中的右圖，電壓表量程為，對應的分度值為；
電路中的電壓表是測量燈泡兩端的電壓；
串聯電路中的電壓規律是：；
一節新干電池的電壓為。
明確電壓表所測電壓值，再運用串聯電路的電壓規律，可順利解答。
 15.【答案】正  5
 【解析】解：
由圖可知，此時電壓表正向偏轉，說明與電壓表正接線柱相連的銅片是電源的正極。
由圖中電壓表可知，所選量程為，分度值為，該“水果電池”的電壓為，
由于一個小燈泡工作時要求電壓為，則要求電源電壓是，
則根據串聯電池組的電壓特點可知，需要串聯的“水果電池”的節數。
故答案為：正；5。
電壓表直接接在電源兩極時，正接線柱應與電源正極相連，負接線柱應與電源負極相連，否則電壓表指針?lè)聪蚱D(zhuǎn)；
根據串聯電池組電壓特點串聯電池組的電壓等于各節電池電壓之和求出需要串聯電池的個數。
本題考查學生對水果電池的了解及對串聯電池組的電壓特點的認識，屬于基礎題目。
 16.【答案】解：因兩節干電池串聯，所以電源的電壓為3V，兩燈泡分得的電壓小于3V，故電壓表的量程均為；
然后依次燈泡、、開關串聯組成電路，最后把和并聯，與并聯即可，如下圖所示：

 【解析】根據題意可知，電源為兩節干電池串聯，根據兩燈泡分得的電壓確定兩電壓表的量程，且電燈與串聯；電壓表測兩端的電壓說明和并聯，測兩端的電壓說明與并聯，據此連接電路圖。
本題考查了根據題意連接實物電路圖，關鍵是根據電源的電壓確定電壓表的量程、根據電壓表的正確使用確定連接，連接過程要注意正負接線柱的連接。
 17.【答案】解：要測量兩端的電壓，電壓表應該與并聯，將電壓表負接線柱和電源負極之間的導線改接到負接線柱與右邊的接線柱之間便可，如圖所示：
；
電路圖如圖所示：
。
 【解析】電壓表的使用要求：并聯到被測電路兩端；電流從正接線柱流入，從負接線柱流出。
沿著電流流動的路徑，保證電流從正接線柱進入，從負接線柱流出，并且保證導線不交叉；
按實物圖畫電路圖時，連接的順序和方式要完全一致。
此題是探究串聯電路的電源規律，考查了電壓表的連接，電壓表與被測的電路并聯，且注意正負接線柱的接法和量程的選擇。
 18.【答案】斷開  不能；電壓表正負接線柱接反了
如圖所示

；
 【解析】連接電路時，開關必須要斷開，斷開的目的是保護電路，以防止由于接錯出現短路燒壞電源；進行電壓表的讀數時，首先注意電壓表所接的量程，認清其分度值，然后進行正確讀數．
 19.【答案】如答圖所示

斷路
尋找普遍規律
 【解析】略
 20.【答案】并聯
通過燈的電流為  通過燈的電流為
燈、兩端電壓均為
 【解析】略
 21.【答案】串聯；電壓表測的是、兩端的電壓，電壓表測的是、兩端的電壓；；；
 【解析】由于電壓表是測量電壓的儀表，要判斷電路連接方式，可把電壓表先去掉．
電壓表與電路哪部分并聯，它測的就是哪一部分兩端的電壓．
根據電路連接可知，，而，所以，，又因?yàn)?/span>，所以．
 22.【答案】、并聯，電壓表量程是，則電壓表分度值是，故電壓表示數是，則燈、兩端的電壓和電源電壓都是
由電路圖知，燈泡與并聯，電流表測干路電流，電流表測通過燈的電流，則電流表示數大于電流表示數，兩電流表指針位置相同，則電流表的量程是，分度值是，讀數；電流表量程是，分度值是，電流表示數，則通過燈的電流，通過燈的電流
 【解析】見答案
