初中人教版第2節 串、并聯電路電壓的規律課時訓練

這是一份初中人教版第2節 串、并聯電路電壓的規律課時訓練，共7頁。

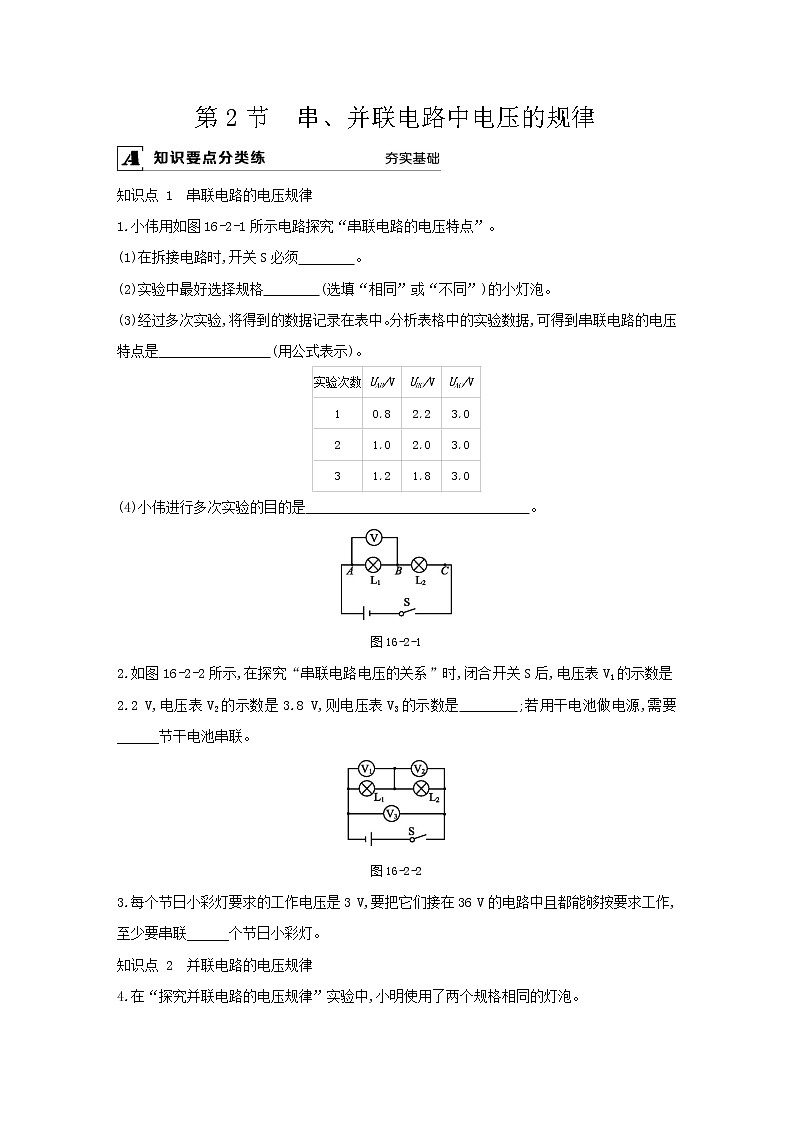

知識點 1 串聯電路的電壓規律
1.小偉用如圖16-2-1所示電路探究“串聯電路的電壓特點”。
(1)在拆接電路時,開關S必須 。
(2)實驗中最好選擇規格 (選填“相同”或“不同”)的小燈泡。
(3)經過多次實驗,將得到的數據記錄在表中。分析表格中的實驗數據,可得到串聯電路的電壓特點是 (用公式表示)。
(4)小偉進行多次實驗的目的是 。
圖16-2-1
2.如圖16-2-2所示,在探究“串聯電路電壓的關系”時,閉合開關S后,電壓表V1的示數是2.2 V,電壓表V2的示數是3.8 V,則電壓表V3的示數是 ;若用干電池做電源,需要______節干電池串聯。
圖16-2-2
3.每個節日小彩燈要求的工作電壓是3 V,要把它們接在36 V的電路中且都能夠按要求工作,至少要串聯______個節日小彩燈。
知識點 2 并聯電路的電壓規律
4.在“探究并聯電路的電壓規律”實驗中,小明使用了兩個規格相同的燈泡。
圖16-2-3
(1)用筆畫線代替導線,在圖16-2-3中把電路連接完整,要求:電壓表測L1兩端的電壓。
(2)如圖16-2-4甲所示的電路中,將電壓表接在A、B兩點之間時,閉合開關,電壓表的示數如圖乙所示,電壓表的讀數為 V。
圖16-2-4
(3)依次將電壓表接入到電路中的A與B、C與D、E與F兩點之間,接通電路后小明發現電壓表示數相等。由此他得到結論:并聯電路中,各支路兩端的電壓相等。此結論 (選填“科學”或“不科學”),接下來應該進行的操作是 。
A.更換不同規格的燈泡,再次實驗
B.將L1、L2的位置交換,再次探究
C.保持電源、燈泡不變,多測量幾次電路中三處的電壓
5.如圖16-2-5所示電路中,閉合開關后,若電壓表V1的示數為2.6 V,則電壓表V2的示數為_(kāi)_____V,電壓表V的示數為 V。
圖16-2-5
6.兩個用電器連接在同一電路中,下列說法不正確的是( )
A.若兩用電器串聯,則總電壓等于各用電器兩端電壓之和
B.若兩用電器并聯,則各用電器兩端電壓一定相等
C.若用電壓表測得它們兩端的電壓相等,則兩用電器一定并聯
D.若用電壓表測得它們兩端的電壓不相等,則兩用電器一定串聯
7.如圖16-2-6甲所示,電源電壓為6 V,閉合開關S后,電壓表的示數如圖乙所示,下列敘述錯誤的是( )
圖16-2-6
A.L1兩端電壓為1.8 V
B.L1兩端電壓為4.2 V
C.L2兩端電壓為1.8 V
D.L1和L2兩端電壓之和為6 V
8.[2019·自貢] 如圖16-2-7(a)所示電路,當閉合開關S后,兩個電壓表指針偏轉均如圖所示,則電阻R1和R2兩端的電壓分別為( )
圖16-2-7
A.8 V 2 VB.10 V 2 V
C.2 V 8 VD.2 V 10 V
9.在如圖16-2-8所示的電路中,電源電壓保持不變,當開關S1閉合、S2斷開時,電壓表的示數是3 V;當開關S1斷開、S2閉合時,電壓表的示數是5 V。則開關S1斷開時,燈L1和L2兩端的電壓分別為( )
圖16-2-8
A.2 V和3 VB.3 V和2 V
C.2 V和8 VD.2 V和5 V
10.如圖16-2-9甲所示是某同學測電路中的電壓的實物圖,圖乙是兩個電壓表指針?biāo)诘奈恢?。試分別指出在這個電路中:總電壓為 V。小燈泡L2兩端的電壓為 V。
圖16-2-9
11.如圖16-9-10甲所示,當開關S由接1轉到接2時,電壓表示數變化如圖乙所示,則燈泡L2兩端的電壓是 V,電源電壓是 V。開關S接2時,若燈L2斷路,則電壓表的示數為 V。
圖16-2-10
12.為了探究并聯電路中電壓的規律,實驗室提供的器材有:干電池組(電壓為3 V)、電壓表、多個小燈泡、開關、若干導線。
(1)圖16-2-11甲是小明已經完成部分的電路,請用筆畫線代替導線在圖中增加一條導線,使得電壓表測量L2兩端的電壓。
圖16-2-11
(2)電路連接正確后進行實驗,某小組分別測出燈泡L1、L2兩端的電壓和并聯電路的總電壓,電壓表示數相同,如圖乙所示,其值為 V。根據這組數據,該小組得出了并聯電路中電壓的規律。你認為該實驗的疏漏之處是: ________________________。
考|題|展|示
13.[2019·邵陽] 小芳在“探究串聯電路電壓特點”的實驗中,連接好的實物電路如圖16-2-12甲所示,請你協助完成:
圖16-2-12
(1)在下面的虛線框內畫出與圖甲對應的電路圖,并在電路圖中標上L1、L2。
(2)在某次測量時,電壓表的示數如圖乙所示,此時燈L1兩端的電壓為 V。
(3)閉合開關后,小芳發現L1、L2均不發光,電壓表有示數且大小接近3 V,則電路中出現的故障可能是L1發生了______ (選填“短路”或“斷路”)。
(4)排除故障后,小芳在測量了燈L1兩端的電壓后,斷開開關,然后將導線AE的A端松開,接到D接線柱上,測量燈L2兩端的電壓,這一做法會造成______________________________。
詳解詳析
1.(1)斷開 (2)不同 (3)UAC=UAB+UBC
(4)使實驗結論更具有普遍性
2.6 V 4
3.12
4.(1)如圖所示
(2)2.8 (3)不科學 A
5.2.6 2.6
6.C [解析] 若兩個相同規格的用電器串聯,則兩用電器兩端的電壓相等,所以若用電器兩端電壓相等,它們不一定是并聯的。
7.A [解析] 由圖可知,開關閉合后,電路是由兩個電燈串聯而成的,電壓表V測量L2兩端的電壓;電源電壓U=6 V,由串聯電路的電壓特點可知,L2兩端電壓小于電源電壓,所以電壓表使用的是0~3 V量程,示數為1.8 V,即L2兩端的電壓為1.8 V;則燈L1兩端電壓為6 V-1.8 V=4.2 V,L1和L2兩端電壓之和等于電源電壓6 V。綜上所述,錯誤的選項是A。
8.A [解析] 由電路圖可知,兩電阻串聯,電壓表V1測電源的電壓,電壓表V2測R2兩端的電壓。因?yàn)榇?lián)電路中總電壓等于各分電壓之和,且兩電壓表指針位置相同,所以,電壓表V1的量程為0~15 V,分度值為0.5 V,示數為10 V,則電源的電壓U=10 V,電壓表V2的量程為0~3 V,分度值為0.1 V,示數為2 V,則R2兩端的電壓U2=2 V。R1兩端的電壓:U1=U-U2=10 V-2 V=8 V。
9.B [解析] 在題圖所示電路中,電源電壓保持不變,當開關S1閉合、S2斷開時,電壓表測L1兩端的電壓,即L1兩端電壓為3 V;當開關S1斷開、S2閉合時,電壓表測電源電壓,電壓表的示數是5 V,即電源電壓為5 V。兩種情況下燈L1和L2均串聯,故L2兩端的電壓是5 V-3 V=2 V。
10.6 4.8
11.4 6 0 [解析] 由電路圖可知,當S接1時,電路為R1的簡單電路,電壓表測電源的電壓,由圖乙可知,電源電壓U=6 V;當S接2時,兩燈泡串聯,電壓表測L1兩端的電壓,電流表測串聯電路的電流;由圖乙可知,U1=2 V,則燈泡L2兩端的電壓:U2=U-U1=6 V-2 V=4 V。開關S接2時,若燈L2斷路,電壓表兩端與電源不相通,電壓表沒有示數,則電壓表的示數為0。
12.(1)如圖所示
(2)2.6 未更換不同規格的燈泡多次實驗
13.(1)如圖所示
(2)1.9 (3)斷路
(4)電壓表的正、負接線柱接反實驗次數
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
