2024中考物理三輪突破10檢測電學作圖習題含答案

這是一份2024中考物理三輪突破10檢測電學作圖習題含答案，共18頁。

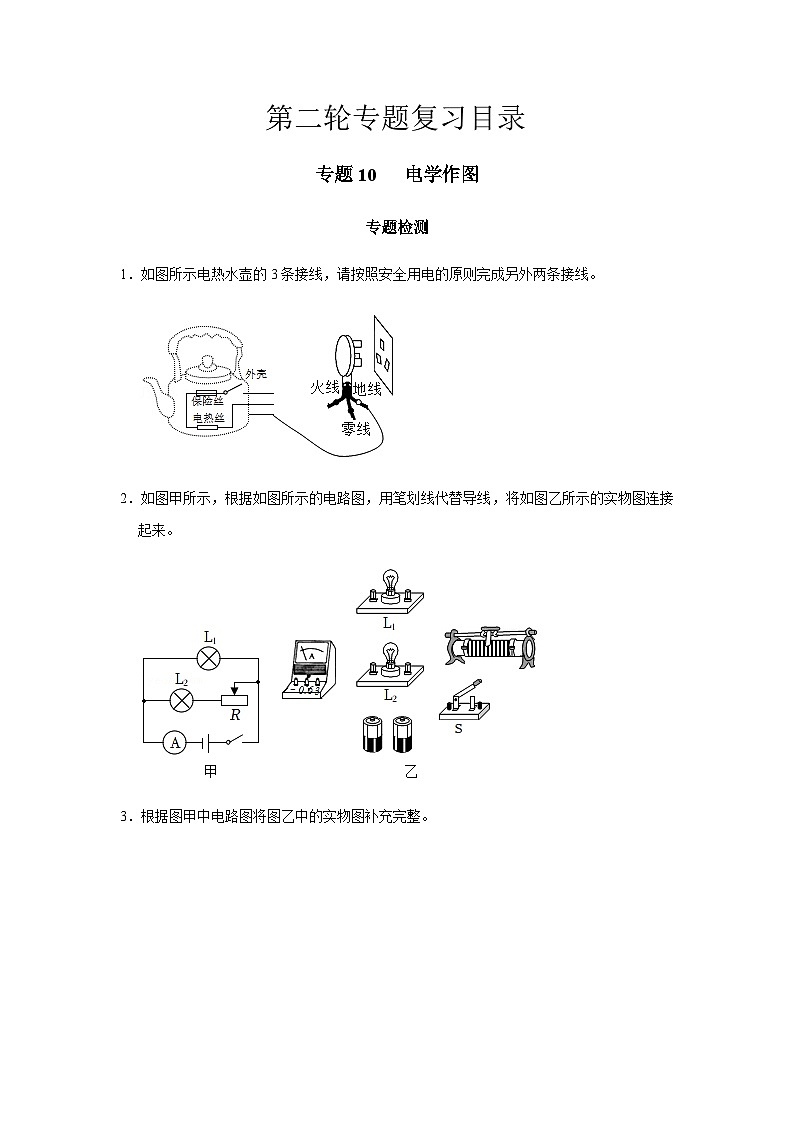

1．如圖所示電熱水壺的3條接線，請按照安全用電的原則完成另外兩條接線。
2．如圖甲所示，根據如圖所示的電路圖，用筆劃線代替導線，將如圖乙所示的實物圖連接起來。

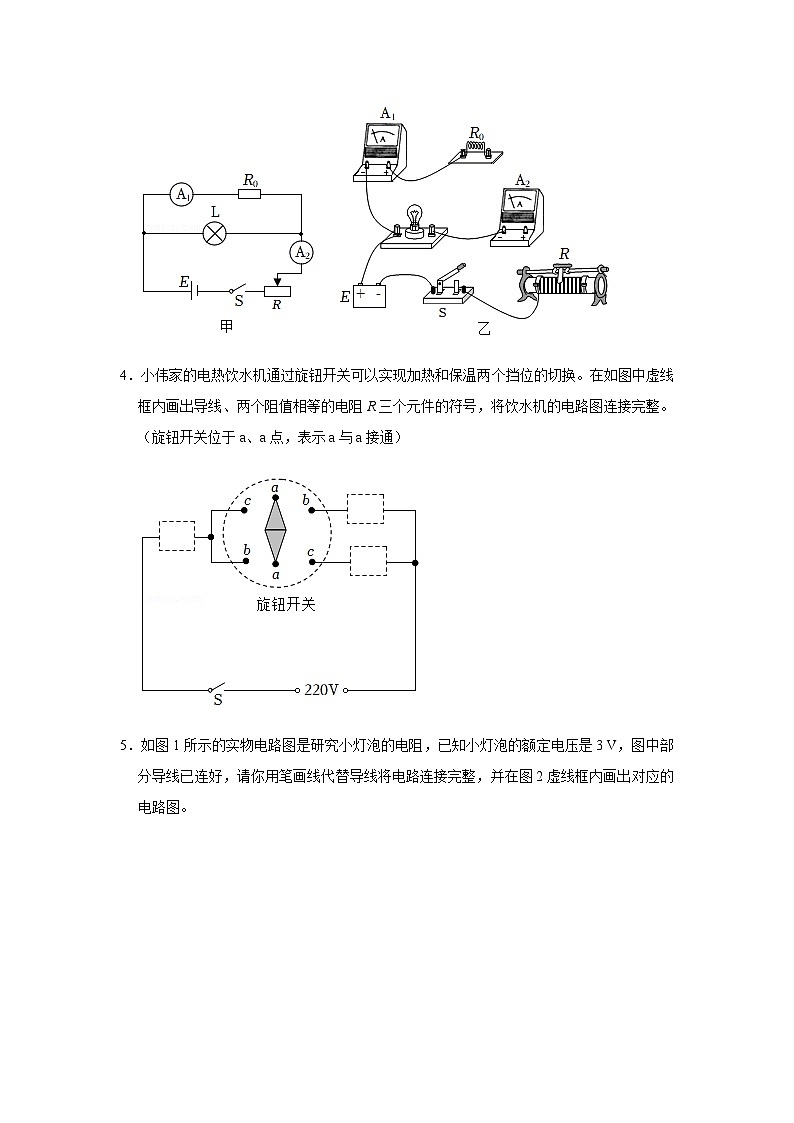

3．根據圖甲中電路圖將圖乙中的實物圖補充完整。
4．小偉家的電熱飲水機通過旋鈕開關可以實現加熱和保溫兩個擋位的切換。在如圖中虛線框內畫出導線、兩個阻值相等的電阻R三個元件的符號，將飲水機的電路圖連接完整。（旋鈕開關位于a、a點，表示a與a接通）

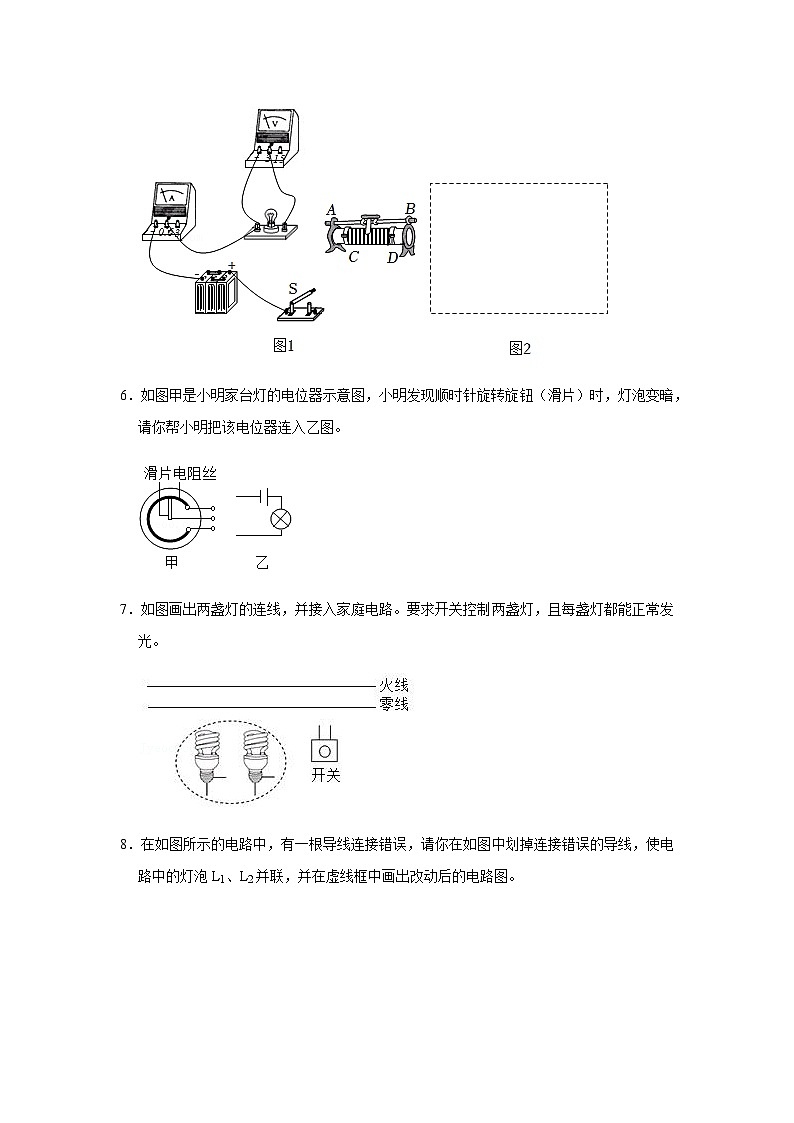

5．如圖1所示的實物電路圖是研究小燈泡的電阻，已知小燈泡的額定電壓是3 V，圖中部分導線已連好，請你用筆畫線代替導線將電路連接完整，并在圖2虛線框內畫出對應的電路圖。
6．如圖甲是小明家臺燈的電位器示意圖，小明發現順時針旋轉旋鈕（滑片）時，燈泡變暗，請你幫小明把該電位器連入乙圖。
7．如圖畫出兩盞燈的連線，并接入家庭電路。要求開關控制兩盞燈，且每盞燈都能正常發光。
8．在如圖所示的電路中，有一根導線連接錯誤，請你在如圖中劃掉連接錯誤的導線，使電路中的燈泡L1、L2并聯，并在虛線框中畫出改動后的電路圖。
9．根據圖1的實物圖，把相應的電路圖畫在圖2方框內。
10．請根據如圖所示的實物圖，在虛線方框中畫出對應的電路圖。
11．根據實物圖的連結情況畫出對應的電路圖。
12．要求用電流表測量燈泡L2中的電流，電壓表測量燈泡L1兩端的電壓，L1、L2并聯，用滑動變阻器調節L1的亮度，開關控制整個電路，將符合要求的電路圖畫在虛線框內。
13．圖甲所示為探究“并聯電路的電壓規律”實物圖，請?jiān)诜娇蛑挟嫵鱿鄳?yīng)的電路圖。
14．如圖左側為樓道電路，當聲控、光控開關同時閉合時，樓道燈才亮，請把它連入家庭電路。右側是教室的兩盞燈，其額定電壓都是220 V，開關閉合時兩個燈泡都能正常發光。
15．如圖甲是一個帶USB接口的三孔插座。請將它連入圖乙的家庭電路中，要求：開關同時控制三孔插座和USB接口，且三孔插座和USB接口均可獨立工作。
16．如圖所示，甲圖是插線板，請將乙圖的內部電路連接完整，并接入家庭電路。要求：在開關斷開時插線板上的指示燈不發光，兩插座都不能提供工作電壓；在開關閉合時指示燈發光，兩插座都能提供220 V工作電壓，若指示燈損壞，開關閉合時兩插座也能提供工作電壓。
17．一間教室要安裝2盞“220 V 40 W”的電燈和一個插座，要求開關S控制兩盞燈，且每盞燈都能正常發光，電路連接要符合安全用電的要求。請按以上要求將圖中元件用筆畫線代替導線連接起來；同時標出火線和零線。
18．根據如圖所示的實物圖在虛框內畫出對應的電路圖。
19．按如圖所示的實物連接圖，在方框內畫出相應的電路圖。
20．在圖中請用筆畫線表示導線來連接實物圖，使小燈泡能夠發光，電流表測出通過小燈泡的電流，電壓表測小燈泡兩端的電壓。
21．如圖所示，在探究并聯電路電流規律實驗中，要使電流表測量干路電流在需要改動的導線上畫“×”，并畫出改動后的導線。（只改動一根導線）
22．如圖所示的實物連接圖，請?jiān)谔摼€框內畫出對應的電路圖。
23．在如圖所示的電路中，有兩根導線尚未連接，請用筆畫線代替導線補上，補上后要求：
①L1與L2并聯，電流表測通過L2的電流；
②開關S同時控制L1與L2。
24．根據圖中的電路實物圖，請?jiān)诖痤}卡上虛線框內畫出對應的電路圖。
25．根據左邊的電路圖來連接右邊的實物圖。
26．根據如圖所示的電路圖連接對應的實物圖。
參考答案
1．【解析】帶保險絲的一端與火線連接，中間一條與零線連接，接電水壺外殼的一條與地線連接，如下圖所示：
2．【解析】由圖可知，該電路為混聯電路，燈泡L2與滑動變阻器串聯后，再與燈泡L1并聯在電路中；電流表和開關串聯在電路中；在不知道電路中電流大小的情況下，電流表要選用大量程；根據電路圖可知，滑片向右滑動，滑動變阻器接入電路的電阻變大，所以滑動變阻器應接左下接線柱，根據電路圖連接實物圖如下所示：
3．【解析】由電路圖可知，燈泡與R0并聯再與滑動變阻器R串聯，電流表A2測干路電流，電流表A1測R0支路的電流，滑動變阻器一上一下連入電路中，實物圖的連接如圖所示：
。
4．【解析】觀察圖可知：左邊的虛線框始終連入電路，所以應為電阻R，另一個擋位應該是與右邊的其中一個虛線框里的電阻串聯后為保溫?fù)跷唬鐖D所示，左圖：aa為斷開；bb為加熱；cc為保溫。右圖：aa為斷開；bb為保溫；cc為加熱，如圖所示：
5．【解析】研究小燈泡電阻的實驗中，滑動變阻器應在AB和CD中各選一個接線柱，并將其串聯入電路中，據此連接實物圖再畫出對應的電路圖如圖所示：
。
6．【解析】滑片順時針旋轉時，燈泡變暗，原因是電流變小，電源電壓不變，由歐姆定律可知電位器連入電路的電阻變大，連入電路的電阻絲變長，一定是連入了下面的接線柱和中間的接線柱，如下圖所示：
。
7．【解析】兩燈并聯，火線首先進入開關，然后接到燈泡頂端的金屬點；零線直接接到燈泡的螺旋套。這樣在更換燈泡時更安全。接法如圖所示：
8．【解析】原電路中，電流從正極出發，經開關、電流表直接回負極，發生短路現象，要使電路中的燈泡L1、L2并聯。將燈泡L1左端接線柱與電源接線柱之間連線拆除即可，電路圖如圖所示，
9．【解析】根據電流的流向，電流從電源正極出發經開關后開始分支，一支經過電流表、燈泡L1，另一支經過L2，然后共同經電流表回到電源負極；這說明該電路為并聯電路，開關在干路中，電流表、燈泡L1在一條支路中，如圖所示：
10．【解析】由實物圖知，兩燈并聯，開關S和電流表A1在干路上，電流表A2在L2支路上，電路圖如圖所示：
。
11．【解析】由實物圖知，兩燈并聯，開關S1在L1支路上，S2在L2支路上，電路圖如圖所示：
。
12．【解析】先將電池組、開關串聯起來，然后分成兩路：一路接入滑動變阻器、燈L1，然后回到電源的負極，再將電壓表并聯在燈L1的兩端；另一路接入燈L2、電流表，然后回到電源的負極。如圖所示：
；
電源電壓為3 V，電壓表選用小量程；由于不知道電路中電流的大小，電流表選用大量程；根據電路圖連接實物圖如下：
13．【解析】電流從正極流出，開始分支，一支經燈泡L1；另一支經燈泡L2；然后共同匯合經開關回到電源負極，電壓表并聯在燈泡L2兩端；如圖所示：
14．【解析】由題意知，只有當“光控開關”、“聲控開關”都閉合時燈才能亮，所以燈泡與兩個開關串聯；為了保證用電安全，火線要先過開關，再接入燈泡尾部的金屬點，零線接入螺旋套，
教室內開關閉合后兩燈都能正常發光，兩個燈泡互不影響，是并聯的，開關在干路中，接在燈泡與火線之間；如下圖所示：
15．【解析】由題知，三孔插座和USB接口可以獨立工作，即兩者是并聯的，而三孔插座和USB接口由總開關控制，說明開關在干路上，由此按家庭電路連接的要求補畫電路如圖所示：
16．【解析】分析題意可知，說明指示燈和兩個插座之間是并聯的，開關在干路中，同時控制指示燈和兩個插座，接線時要注意：①開關接在指示燈、插座和火線之間使用更安全；②兩孔插座的接線是左孔接零線，右孔接火線；三孔插座的接線是左孔接零線，上孔接地線，右孔通過保險絲接火線；③發光二極管長腳為正極，接火線，短腳為負極，接零線；如圖所示：
17．【解析】由圖可知，試電筆接觸下面的線時，氖管發光，則下面的線為火線，上面的線為零線；
要使每盞燈都能正常發光，則兩燈泡要并聯；燈泡接法：火線進入開關，這樣在斷開開關時，能切斷火線與燈泡的連接，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全；
兩孔插座的接法，左邊接零線，右邊接火線。如圖所示：
18．【解析】由實物圖知，燈泡L2、電流表、燈泡L1、開關依次串聯在電源兩極上，電路圖如圖所示：
。
19．【解析】由實物圖知，兩燈并聯，開關S1在干路上，S2在L2支路上，電路圖如圖所示：
。
20．【解析】根據題目要求，先將燈泡、電流表、開關依次連接在電源兩極上，再把電壓表并聯在燈泡兩端，電源由兩極干電池組成，即電源電壓為3 V，電表可選用小量程，實物連接如圖所示：
。
21．【解析】由題知，兩燈應并聯，電流表應連接在干路上，所以將L1連接電流表“3”接線柱的導線改接到“﹣”接線柱上即可，如圖所示：
。
22．【解析】由實物圖知，兩燈并聯，開關S1在干路控制整個電路，開關S2控制燈泡L2，電路圖如圖所示：
23．【解析】根據題可知，L1與L2并聯，則電流的路徑有兩條；電流表測通過L2的電流，則電流表與L2串聯在支路中；開關S同時控制L1與L2，則開關應該在干路中，連接實物圖如下：
24．【解析】從正極開始連接，經開關S后分支，一支經燈泡L1回到負極；另一支經開關S1、燈泡L2回到負極；如圖：
25．【解析】由電路圖可知，燈泡與電鈴并聯，S1在干路中，S2與燈泡串聯在一條支路中；
從電源正極出發，把開關S1、開關S2、燈泡串聯接入電路，回到電源負極，然后把電鈴并聯在開關S2與燈泡的兩端，實物電路圖如圖所示：
26．【解析】由電路圖知，兩燈并聯，開關S1和電流表A2在干路上，電流表A1在L1支路上，開關S2在L2支路上，
因?yàn)橥ㄟ^兩燈的電流大小未知，為了安全，電流表選用大量程，實物圖連接如圖所示：
