2024中考物理三輪突破6檢測簡單機械作圖習題含答案

這是一份2024中考物理三輪突破6檢測簡單機械作圖習題含答案，共17頁。試卷主要包含了請畫出圖中力F的力臂L，采用如圖所示站姿鍛煉手臂力量等內容，歡迎下載使用。
專題檢測

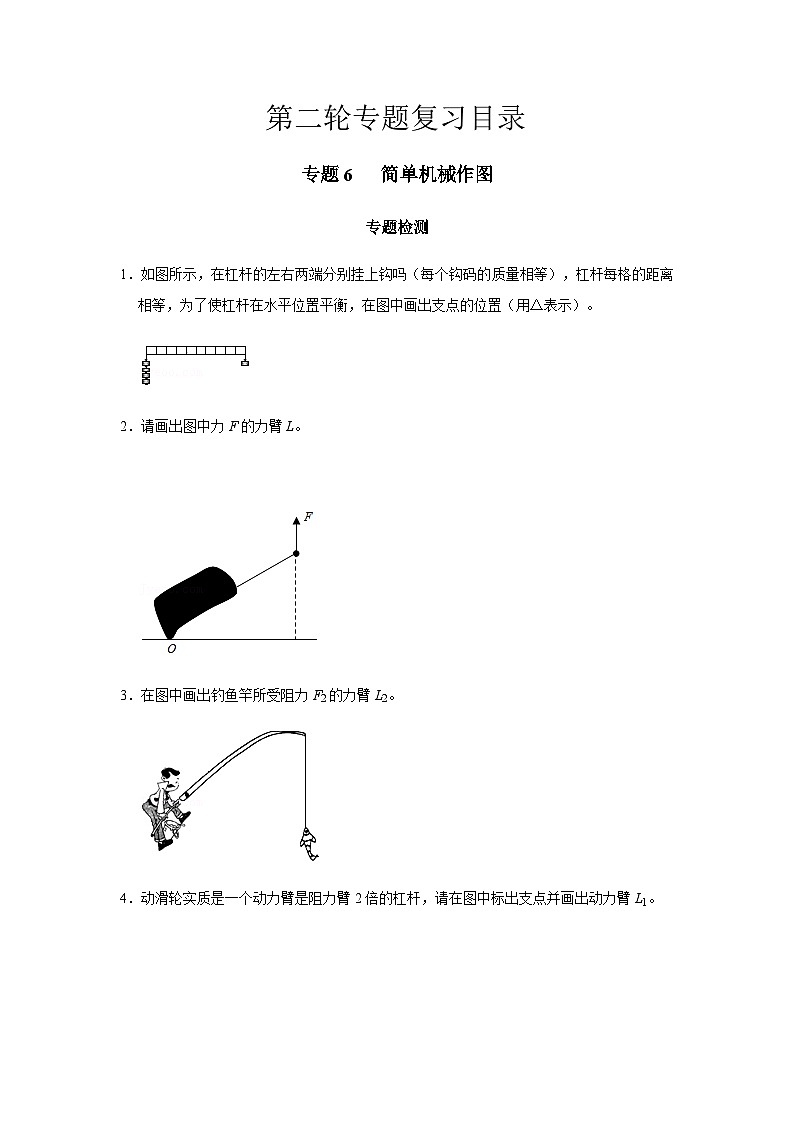

1．如圖所示，在杠桿的左右兩端分別掛上鉤嗎（每個鉤碼的質量相等），杠桿每格的距離相等，為了使杠桿在水平位置平衡，在圖中畫出支點的位置（用△表示）。
2．請畫出圖中力F的力臂L。
3．在圖中畫出釣魚竿所受阻力F2的力臂L2。

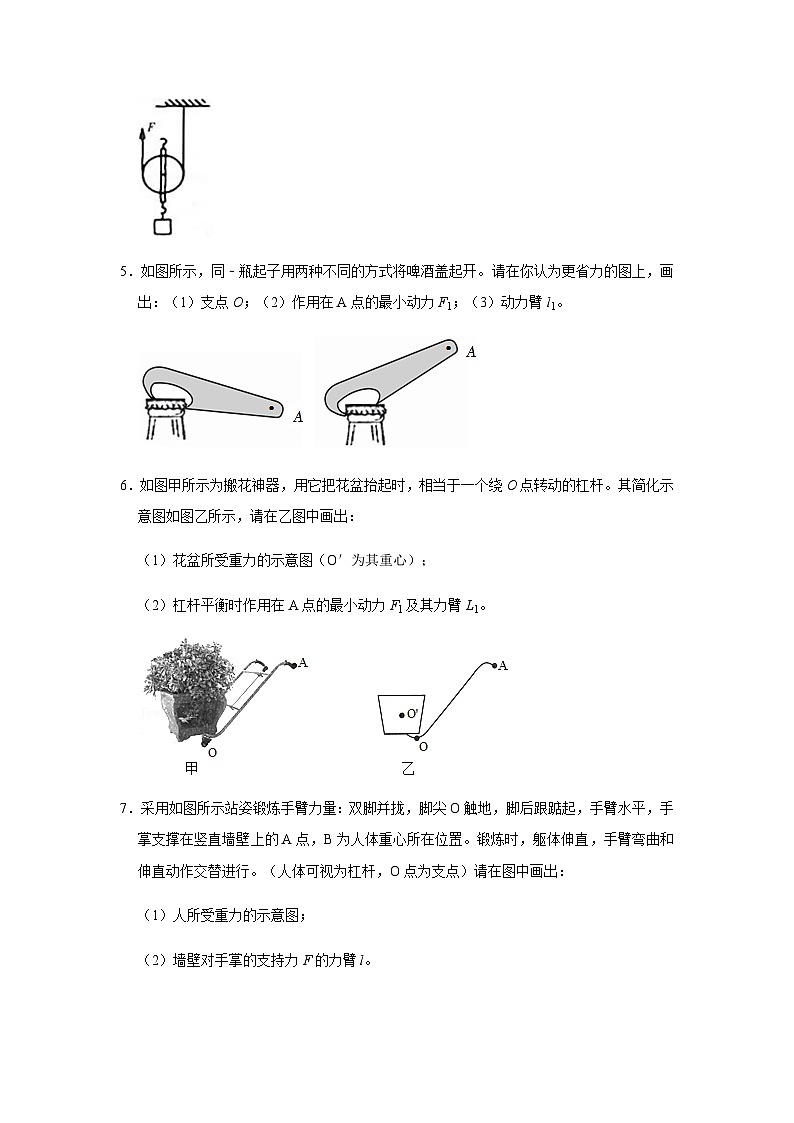

4．動滑輪實質是一個動力臂是阻力臂2倍的杠桿，請在圖中標出支點并畫出動力臂L1。
5．如圖所示，同﹣瓶起子用兩種不同的方式將啤酒蓋起開。請在你認為更省力的圖上，畫出：（1）支點O；（2）作用在A點的最小動力F1；（3）動力臂l1。
6．如圖甲所示為搬花神器，用它把花盆抬起時，相當于一個繞O點轉動的杠桿。其簡化示意圖如圖乙所示，請在乙圖中畫出：
（1）花盆所受重力的示意圖（O′為其重心）；
（2）杠桿平衡時作用在A點的最小動力F1及其力臂L1。

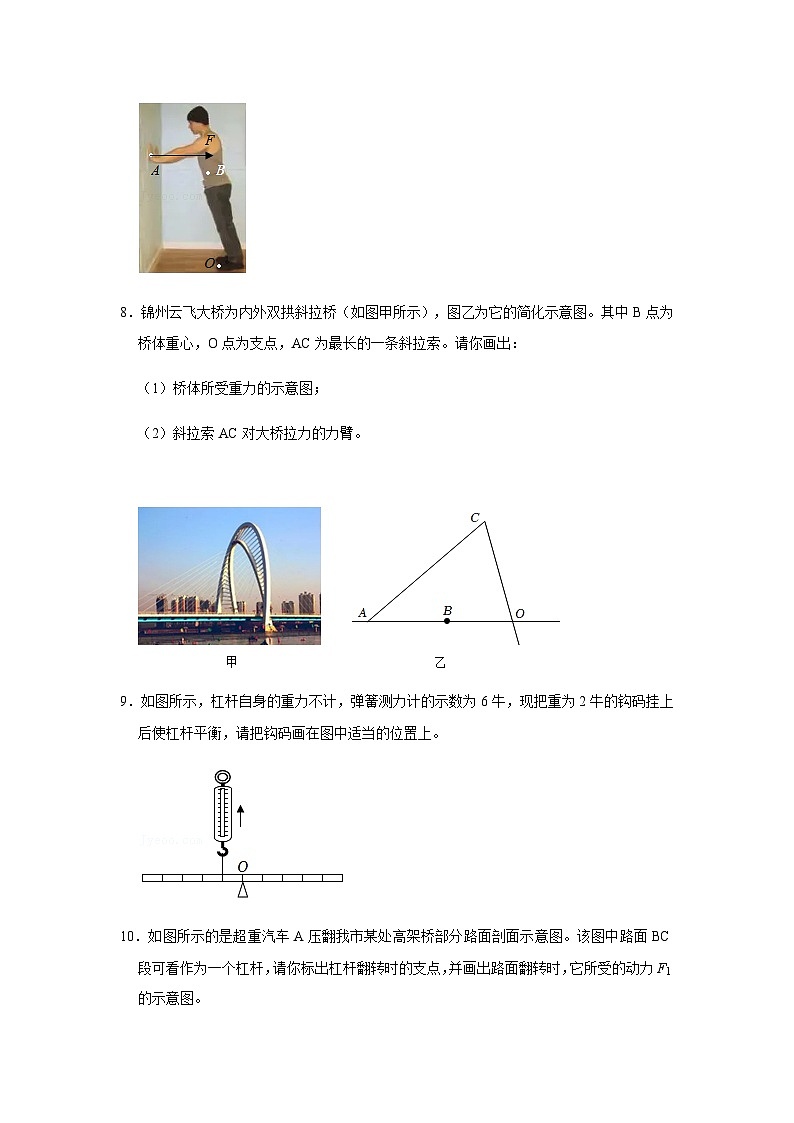

7．采用如圖所示站姿鍛煉手臂力量：雙腳并攏，腳尖O觸地，腳后跟踮起，手臂水平，手掌支撐在豎直墻壁上的A點，B為人體重心所在位置。鍛煉時，軀體伸直，手臂彎曲和伸直動作交替進行。（人體可視為杠桿，O點為支點）請在圖中畫出：
（1）人所受重力的示意圖；
（2）墻壁對手掌的支持力F的力臂l。
8．錦州云飛大橋為內外雙拱斜拉橋（如圖甲所示），圖乙為它的簡化示意圖。其中B點為橋體重心，O點為支點，AC為最長的一條斜拉索。請你畫出：
（1）橋體所受重力的示意圖；
（2）斜拉索AC對大橋拉力的力臂。
9．如圖所示，杠桿自身的重力不計，彈簧測力計的示數為6牛，現把重為2牛的鉤碼掛上后使杠桿平衡，請把鉤碼畫在圖中適當?shù)奈恢蒙稀?br>10．如圖所示的是超重汽車A壓翻我市某處高架橋部分路面剖面示意圖。該圖中路面BC段可看作為一個杠桿，請你標出杠桿翻轉時的支點，并畫出路面翻轉時，它所受的動力F1的示意圖。
11．用一根鋼棒撬動地面上的一塊大石頭，如圖所示，請你在圖中作出最省力時的動力方向F并標出相應支點O的位置。
12．如圖是簡易起重機，OA是吊臂，它是一個杠桿，可以繞O點上下轉動，地面上的卷揚機拉動繩子將重物提起。畫出杠桿OA的動力臂L1和阻力F2、阻力臂L2。
13．如圖所示，杠桿AB的支點位于O，在力F1＜F2的作用下處于平衡狀態，l2是F2的力臂，在圖中畫出的F1力臂和力F2。
14．站在地面上的人想用盡可能小的力提升水桶，請在圖中畫出滑輪組繩子的繞法。
15．在圖中畫出滑輪組最省力的繞線方法，并在繩的末端標出力的方向。
16．請畫出滑輪組的繞線圖。
17．請畫出滑輪組的不同繞線方法。要求：F＝G/2；F＝G/3。
18．在圖中用線代表繩子，將兩個滑輪連成省力的滑輪組，要求人用力往下拉繩便重物升起，且繞線符合圖中要求。
19．某同學關于滑輪組的實驗中有關數據如表，請根據表中數據在圖中畫出實驗中滑輪組的繞線情況。
20．如圖所示是一種塔式起重機上的滑輪組，請畫出該滑輪組的繞繩方法。
21．如圖為一種手動升降晾衣架示意圖，它由三個定滑輪和三個動滑輪組成，繩子的一端掛在一個固定在天花板的掛鉤上，拉動繩子的另一端可以使晾衣架升降。假設在升降過程中衣架橫梁保持水平，請在圖上畫出最省力的正確的繞線方法。
22．利用滑輪設計一個升降裝置，將其安裝在房面上，通過它來把收割的麥子吊上房晾曬。請在方框內畫出你的設計示意圖。
23．一個重400 N的小孩站在地面上，想用滑輪組將1000 N的物體勻速提到10 m高的樓上去，所選用的繩子只能承受300 N的力。請你在虛線框中幫助他設計一個最簡單的滑輪組。（不計繩重和摩擦）
參考答案
1．【解析】由圖可知，杠桿兩端受到的拉力的方向是向下的，所以支點在杠桿的中間；設每個鉤碼的重力為G，每一小格的長度為L，杠桿的總長度為10 L；
設左端鉤碼的力臂為nL，根據杠桿的平衡條件可知：4G×nL＝G×（10﹣n）L，解得：n＝2，如圖所示：
2．【解析】圖中杠桿支點為O點，過支點O作動力作用線的垂線段，即為其力臂L，如圖所示：
3．【解析】人右手與釣魚竿接觸處是支點，線對魚竿拉力是阻力F2，由支點作阻力作用線的垂線，垂線段為其力臂L2，如圖所示：
4．【解析】動滑輪的支點O在繩子與邊框的接觸點上，動力F為繩子的拉力，方向豎直向上，過支點O向動力作用線畫垂線，就得到動力臂L1，如圖所示：
5．【解析】用起子開瓶蓋時，根據用力情況，甲圖中起子與瓶蓋上面接觸的點O為支點；
當動力臂等于OA時，力臂最長，根據杠桿平衡條件可知，動力最??；連接OA，過動力作用點A作力臂OA的垂線，標出力的符號F1，方向向上；阻力作用在起子與瓶蓋下面的接觸點，方向向下，再從O點作出阻力的垂線，即阻力臂L2；如圖所示：
；
乙圖中起子與瓶蓋上面接觸點O為支點，連接OA為最長力臂，過A點作垂線，動力F1方向向下；起子與瓶蓋左側接觸點為阻力的作用點，阻力F2方向向下，再從O點做阻力的垂線，垂線段長為阻力臂L2；如圖所示：
；
根據以上可知，左圖是最省力的。
6．【解析】（1）重力方向豎直向下，作用點在重心，如下圖所示：
（2）由杠桿平衡條件F1L1＝F2L2可知，在阻力跟阻力臂的乘積一定時，動力臂越長，動力越??；圖中支點在O點，因此連接OA作為動力臂L1最長；動力的方向應該向下，過點A垂直于OA斜向下作出最小動力F1的示意圖，如圖所示：
。
7．【解析】（1）人受到的重力是豎直向下的，人受重力的作用點在B點，由此畫出人所受重力的示意圖，如圖所示：
（2）延長支持力F畫出力的作用線，過支點O向力F的作用線作垂線段，即為支持力F的力臂l，如圖所示：
。
8．【解析】（1）橋體受到的重力方向豎直向下，作用點在B，由B畫豎直向下的有向線段，用G表示；
（2）斜拉索AC對大橋拉力F方向沿AC向上，由O點作AC的垂線，垂線段為其力臂L。如圖所示：
。
9．【解析】（1）由于杠桿在水平位置平衡，力臂可以從杠桿上直接讀出，鉤碼的重力為G＝2 N，假設每小格L；
（2）杠桿左端F＝6 N，L1＝L，F(xiàn)的方向是豎直向上的；
根據杠桿的平衡條件可知：F×L＝6 N?L，
為使杠桿平衡，必須滿足左端G×L2＝6 N?L，已知G＝2 N；則鉤碼重力的力臂L2=6N?L2N=3L；
重力的方向是豎直向下的，所以鉤碼與拉力在支點的同一側，如圖所示：
10．【解析】由圖可知，超重汽車A壓翻高架橋部分路面時，路面是順時針轉動的，故支點為路面與橋墩連接處的右端；汽車A有重力，對路面有壓力的作用，壓力作用在路面上，這個壓力壓翻了路面，為動力F1；如圖所示：
11．【解析】由圖示可知，當杠桿下端為支點時，OA為動力臂時最長，此時動力最小，力垂直于杠桿向上，支點O與最小作用力F如圖所示：
12．【解析】阻力F2是重物對杠桿的拉力，作用點在杠桿上的A點，方向豎直向下；
已知支點為O，過點O作力F1的垂線段L1；作力F2的垂線段L2，那么L1、L2即為所求作的力臂，如圖所示：
13．【解析】過力臂l2的左端，作垂直于l2的直線，與杠桿BA的交點為力F2的作用點，阻力的方向斜向右下方，即為F2的示意圖；
作F1的反向延長線，過支點O作F1作用線的垂線段，即為F1的力臂l1，如圖所示：
14．【解析】由題意知，站在地面上的人想用盡可能小的力提升水桶，則繩子的拉力方向應向下，所以繩子應從動滑輪的掛鉤上開始繞起，如圖所示：
15．【解析】連接動滑輪的繩子的段數越多，就越省力，該滑輪組最多可由3段繩子拉動動滑輪；先從動滑輪開始連接，依次繞過定滑輪和動滑輪，如圖所示：
16．【解析】圖中滑輪組有兩個定滑輪和兩個動滑輪組成，因為滑輪組要求工人站在地面上提升重物，因此，在繞繩時，最終的繩子自由端方向應該向下，由外向內畫出繞繩方式，如圖所示：
17．【解析】（1）圖中有兩個動滑輪和一個定滑輪，要求F=12G，所以繩子始端固定在定滑輪的掛鉤上，然后依次是上面（或下面）的動滑輪和定滑輪，繞繩方法如圖1：
（2）圖中有兩個動滑輪和一個定滑輪，要求F=13G，所以繩子始端固定在動滑輪的掛鉤上，然后依次繞過定滑輪、下面（或上面）的動滑輪，繞繩方法如圖2：
。
18．【解析】由圖可知，物體上升的高度為0.5 m，繩子自由端通過的距離為1.5 m，繩子自由端通過的距離為物體上升高度的3倍，則有三段繩子拉著動滑輪；先把繩子固定在動滑輪的上面的掛鉤上，然后依次連接下面的定滑輪、動滑輪、最上面的定滑輪，最后連接到人的手上，如圖所示：
19．【解析】從表中的數據可知，細線自由端移動的距離為0.6 m，鉤碼上升的高度為0.3 m，則二者的關系是s＝2h，即由2段繩子承擔物重，繞繩方法如圖所示：
20．【解析】圖中，上面兩個滑輪為定滑輪，下面一個滑輪為動滑輪；
觀察圖示可知繩子要系在動滑輪上面的掛鉤上，然后依次繞過左邊的定滑輪、動滑輪和右邊的定滑輪，則滑輪組的連接如下圖所示：
21．【解析】動滑輪越多越省力，所以三個動滑輪都要用上。從左邊掛鉤開始，從左向右逐次繞過三個動滑輪和三個定滑輪，此時最省力，如下圖所示：
22．【解析】如圖，先從繩子末端反方向繞起，通過下面的動滑輪，再通過上面的定滑輪，依次繞過，最后固定在定滑輪下面的掛鉤上，如圖所示。
23．【解析】不計繩重和摩擦，已知繩子能承受的最大拉力為300 N，根據省力公式F=1nG，與動滑輪相連的繩子段數n=GF=1000 N300 N≈3.3，站在地面上向下拉繩子來提升物體，可判斷至少用4股繩子來承擔，所以應該采用兩個定滑輪和兩個動滑輪組成的滑輪組，如下圖所示：
次數
鉤碼重G/ N
鉤碼上升的高度h/m
拉力F/ N
細線自由端移動的距離s/m
1
3.0
0.3
0.6
