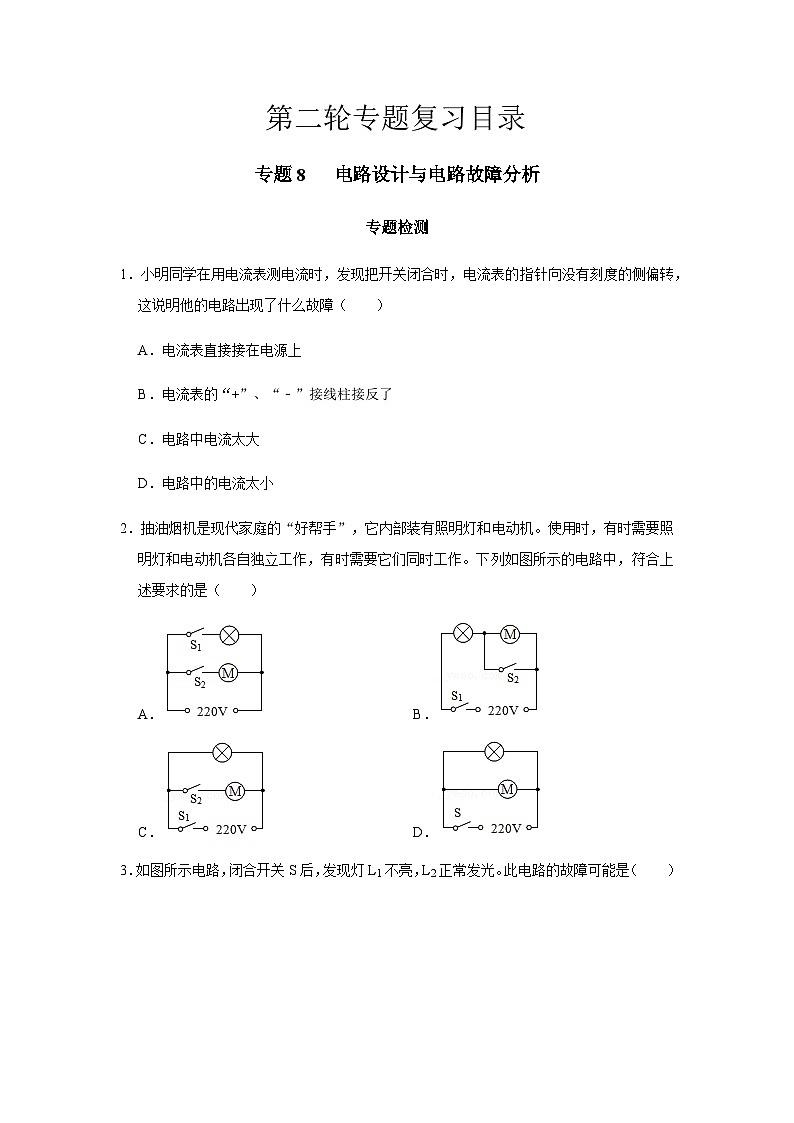

1．小明同學在用電流表測電流時，發現把開關閉合時，電流表的指針向沒有刻度的側偏轉，這說明他的電路出現了什么故障（ ）
A．電流表直接接在電源上
B．電流表的“+”、“﹣”接線柱接反了
C．電路中電流太大
D．電路中的電流太小
2．抽油煙機是現代家庭的“好幫手”，它內部裝有照明燈和電動機。使用時，有時需要照明燈和電動機各自獨立工作，有時需要它們同時工作。下列如圖所示的電路中，符合上述要求的是（ ）
A．B．
C．D．

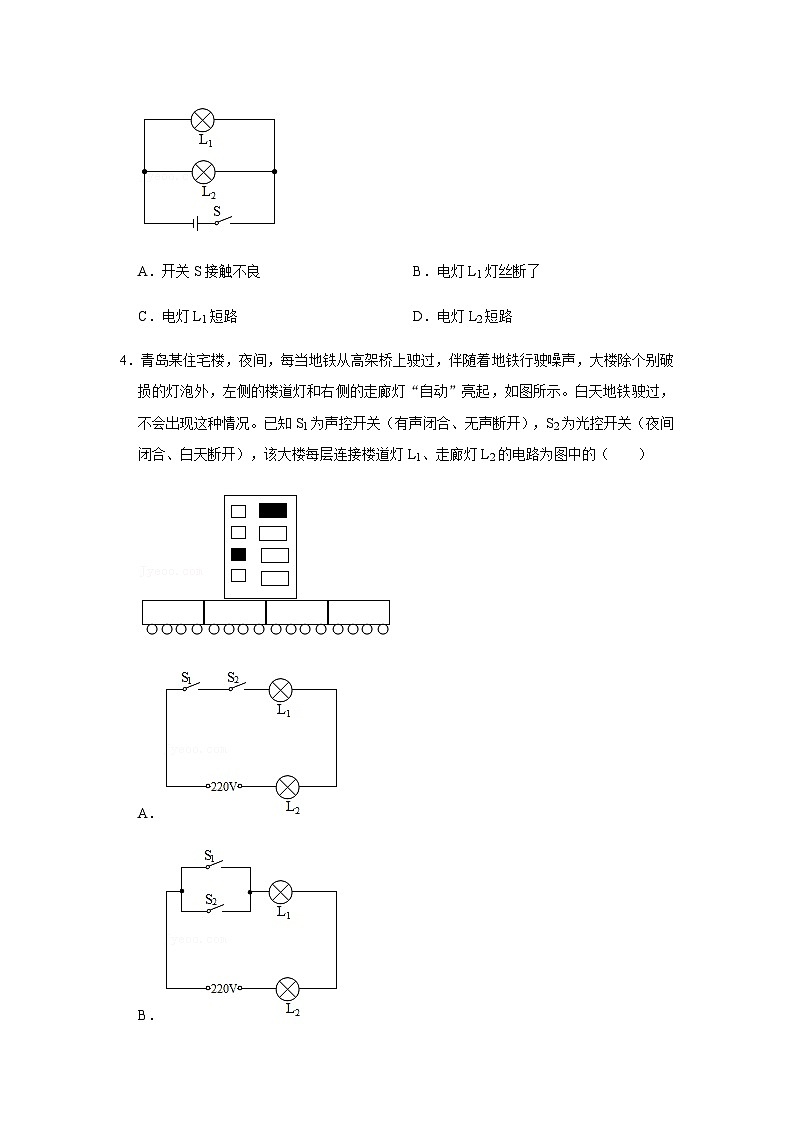

3．如圖所示電路，閉合開關S后，發現燈L1不亮，L2正常發光。此電路的故障可能是（ ）
A．開關S接觸不良B．電燈L1燈絲斷了
C．電燈L1短路D．電燈L2短路
4．青島某住宅樓，夜間，每當?shù)罔F從高架橋上駛過，伴隨著地鐵行駛噪聲，大樓除個別破損的燈泡外，左側的樓道燈和右側的走廊燈“自動”亮起，如圖所示。白天地鐵駛過，不會出現這種情況。已知S1為聲控開關（有聲閉合、無聲斷開），S2為光控開關（夜間閉合、白天斷開），該大樓每層連接樓道燈L1、走廊燈L2的電路為圖中的（ ）
A．
B．
C．
D．

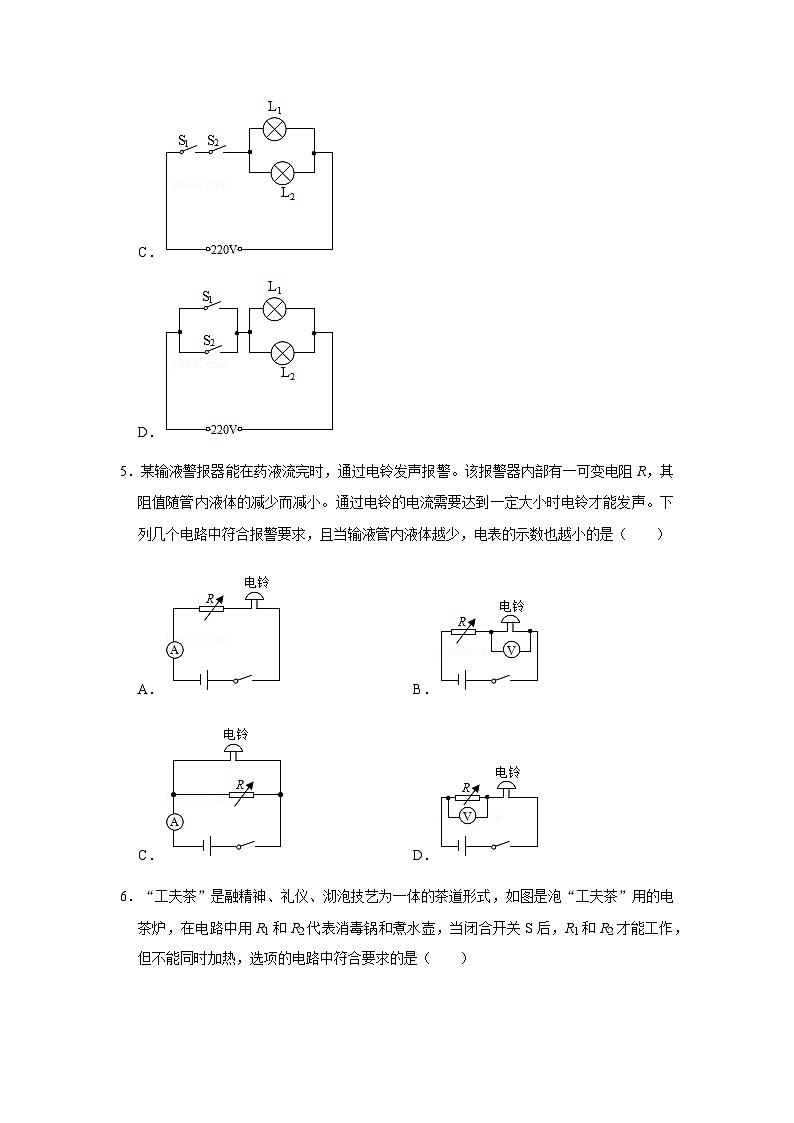

5．某輸液警報器能在藥液流完時，通過電鈴發聲報警。該報警器內部有一可變電阻R，其阻值隨管內液體的減少而減小。通過電鈴的電流需要達到一定大小時電鈴才能發聲。下列幾個電路中符合報警要求，且當輸液管內液體越少，電表的示數也越小的是（ ）
A．B．
C．D．
6．“工夫茶”是融精神、禮儀、沏泡技藝為一體的茶道形式，如圖是泡“工夫茶”用的電茶爐，在電路中用R1和R2代表消毒鍋和煮水壺，當閉合開關S后，R1和R2才能工作，但不能同時加熱，選項的電路中符合要求的是（ ）
A．
B．
C．
D．
7．如圖所示是一種具有定時功能的電子計時器。“定時開關”在電路剛連通時，處于“閉合狀態”，達到設定時間后自行斷開，鈴聲響起。下列電路符合設計要求的是（ ）
A．B．
C．D．
8．如圖甲所示是一個好玩的燈具，當順時針轉動燈具，燈就逐漸變暗，直至熄滅。實際上是由一個電位器控制著燈泡的亮度。圖乙是這個電位器的結構圖，a、b、c是它的三個接線柱，a、c分別與弧形電阻絲的兩端相連，b與金屬滑片相連。轉動燈具，滑片在弧形電阻絲上同向滑動即可調節燈泡亮度，該滑片跟著燈具一起轉動。下列分析正確的是（ ）
A．電位器與燈泡并聯
B．電位器是通過改變接入電路中電阻絲的橫截面積來改變燈泡亮度的
C．該電路中，電位器只將a、b接入電路
D．該電路中，電位器只將b、c接入電路
9．如圖所示，當開關S閉合時，燈L1、L2均不亮，某同學用一根導線去檢查電路故障，他將導線接在L1的兩端時，發現兩燈均不亮，然后接在L2兩端時發現L1亮、L2不亮，則此電路可能存在的故障是（ ）
A．燈L2與燈座接觸不良B．燈L1燈絲燒斷
C．燈L1與燈座接觸不良D．燈L2短路
10．如圖所示電路，下列說法不正確的是（ ）
A．當閉合S1、S2時，只有L1會發光
B．當閉合S1，斷開S2時，L1發光，L2不會發光
C．只閉合S1，發現L1不發光，L2發光，則故障可能是L1短路
D．只閉合S1，發現L1和L2都不發光，則故障可能是L2開路
11．如圖所示，閉合開關后三個電流表A1、A2和A3示數分別為I1、I2和I3，且均不為零，它們的大小關系為I1＝I2＞I3，則下列說法正確的是（ ）
A．電路無故障B．燈泡L1開路C．燈泡L2開路D．燈泡L3開路
12．如圖所示是某家庭電路，閉合開關S1、S2，燈泡L1正常發光、L2不亮。斷開S1、保持S2閉合，用測電筆插入插座上孔，氖管發光，插入插座下孔，氖管發光。則故障可能是（ ）
A．a(chǎn)c 間斷路B．bd 間斷路
C．燈泡L1斷路D．b點到零線之間斷路
13．如圖所示的家庭電路中，當開關都閉合時，燈L不亮，用試電筆測試插座的左、右孔，氖管都發光，若電路中只有一處故障，則有關該電路及其故障的說法中錯誤的是（ ）
A．電能表的單位是千瓦時
B．根據測試結果，應該是m與j之間短路
C．若在導線a和b之間接一個燈泡L1，則它和L是并聯
D．三孔插座是為了防止用電器外殼帶電發生觸電事故
14．家用節能燈正常工作的電流約為180 ；某同學把燈泡、干電池和開關用導線連接起來，開關閉合后燈泡不亮，不一會兒干電池就發熱了，這是因為電路發生了 的故障。
15．在使用試電筆手必須接觸 （填“筆尖”或“筆尾”）金屬體。如圖所示的電路，開關閉合后，燈不亮，用試電筆接觸A、B、C三點，氖管均發光，接觸D點氖管不發光，則故障可能是 。
16．電器的使用豐富了人們的生活，但若使用不當，也會帶來危害。在日常用電中要注意：家庭電路中的電冰箱、洗衣機等帶有金屬外殼的家用電器，都要使用三孔插座，這樣做的目的是為了讓金屬外殼與 相連；家庭電路的電壓值遠遠超過安全值，若發現有人觸電，必須首先 ；家里的空氣開關突然“跳閘”了，其原因可能是電路發生 故障，也可能是電路中接入用電器的 過大，一定要在找出原因并解決問題之后重新閉合開關。
17．如圖甲所示的電路中，若電源電壓為3 V，使用恰當?shù)牧砍毯?，電壓表的示?shù)如圖乙所示，則L1兩端的電壓為 V；一段時間后，兩燈同時熄滅，電壓表的示數變大，導致這種電路故障的原因是 。
18．圖甲為小明連接的實物電路，由于多連了一條導線 （用圖中字母表示），當開關閉合時，電路會發生 故障，此時小燈泡 。在圖乙方框內畫出去掉這條多連導線后正確的電路圖。
19．在如圖所示的電路中，電源電壓保持U0不變。閉合開關S，電路正常工作，一段時間后，燈熄滅，若電路中只有電阻R或燈L中的一個出現斷路故障，請根據相關信息寫出電表的示數及相對應的故障 。
20．在如圖所示的電路中，電源電壓保持不變，電路出現斷路故障，且故障發生在電阻R1或R2處。當電鍵S從斷開到閉合時：
①若三個電表中僅一個電表指針?biāo)诘奈恢冒l(fā)生改變，則該電表是 ，電路的故障發生在 處。
②若三個電表指針?biāo)诘奈恢镁鶝]有發生改變，請寫出電路的故障情況 。
21．請在圖中以筆畫線添加一根導線，使燈L1與燈L2并聯。
22．如圖所示，小明探究并聯電路特點的部分實驗電路，請你用筆畫線代替導線，將電路連接完整。要求：兩燈并聯，S1控制L1，S2控制L2。
23．如圖所示實物電路，請用筆畫線代替導線按要求完成電路連接。要求：燈L1、L2串聯，電壓表只測量L1兩端的電壓，不考慮電壓表量程的選擇，導線不交叉。
24．按要求作圖：在研究電流通過導體產生的熱量與哪些因素有關的實驗中，用到以下實驗器材，若探究電流通過導體產生的熱量與電流的關系，請你用筆畫線代替導線在圖中選擇合適的器材完成實驗電路的連接。
25．圖甲表示一種自動測定油箱內油面高度的油量表（實際上是量程為0﹣0.6 A的電流表改裝而成），R0為定值電阻，R是滑動變阻器，金屬杠桿的右端是滑動變阻器的滑片。從油量表指針?biāo)傅目潭?，就可以知道油箱?nèi)油面的高度。改裝設計：用電壓表代替電流表做油量表，圖中的乙圖已畫出部分電路，請在乙圖中完成電路的設計。要求：當油箱中的油用完時，油量表（電壓表）的示數為零。
26．如圖1所示是小梁家的電飯煲，圖2是該電飯煲的內部電路圖。正常情況下，插上插頭時開關S與A點連通，電路初始為“保溫”狀態，此時保溫電阻R1工作、指示燈L1亮；若將開關S撥下與B點連通，則電路變?yōu)椤爸箫垺睜顟B(tài)，加熱電阻R2工作、指示燈L2亮。有一次小梁插上電飯煲的插頭并撥下開關煮飯時，發現指示燈L2不亮，但加熱電阻R2正常工作。請你根據生活實際，在圖2中補全該電飯煲內部電路圖。
27．如圖電路，已知電源電壓為6 V，電流表的示數為0.3 A，虛線框內兩個定值電阻分別是R1、R2、R3中的兩個（已知R1＝15 Ω，R2＝25 Ω，R3＝100 Ω）。請你畫出虛線框內電阻的連接方式并標明電阻的符號，并將電路補畫完整。
28．如圖，盒內有一個電壓為9 V的電源，2個定值電阻和若干導線組成的電路。盒外有A、B、C、D四個接線柱，當把電流表接在AB兩端時，它的示數為0.9 A；當把電流表接在AC兩端時，它的示數是0.6 A；當把電流表接在CD、BC、BD兩端時，它的示數為0。請在圖中畫出能表示盒內電路連接情況的電路圖，并標注出2個電阻的阻值。
參考答案
1．【解析】當電流從電流表的正接線柱流入，負接線柱流出時，電流表的指針向右偏轉；若接反了，電流表的指針將向左偏轉。小明連完電路后閉合開關，發現電流表指針向沒有刻度的側偏轉，原因是電流表的正負接線柱接反了。
【答案】B。
2．【解析】A．當兩開關同時閉合時電燈和電動機同時工作，只閉合S1時電燈單獨工作，只閉合S2時電動機單獨工作，故A符合題意；
B．當兩開關同時閉合，電動機被短路，電燈單獨工作；只閉合S1，電燈和電動機同時工作，但不能讓電動機單獨工作，故B不符合題意；
C．當兩開關同時閉合，電燈和電動機同時工作；只閉合S1，燈泡單獨工作，但不能讓電動機單獨工作，故C不符合題意；
D．閉合S，電燈和電動機同時工作，但不能讓電燈或電動機單獨工作，故D不符合題意。
【答案】A。
3．【解析】A、B.由圖可知：該電路是并聯電路，燈L1不亮，而L2正常發光，這說明從L2兩端到電源的兩極沒問題，因此燈L2、開關S的連接都正確，問題就是燈L1斷路，故A錯誤，B正確；
C.當燈L1短路時，電源被短路，燈L2不亮，甚至可能燒毀電源；所以只能是燈L1斷路，此時L2支路不受影響，故C錯誤；
D.若電燈L2短路，燈L2不亮，甚至可能燒毀電源；故D錯誤。
【答案】B。
4．【解析】根據題意可得，當光控開關和聲控開關都閉合后，燈泡都會亮起，只閉合一個開關，燈泡都不亮，這說明兩個開關是串聯的；大樓除個別破損的燈泡外，左側的樓道燈和右側的走廊燈“自動”亮起，這說明走廊燈能獨立工作，是并聯的，故C正確。
【答案】C。
5．【解析】（1）當輸液管內液體越少，R的阻值越小，能使通過電鈴的電流增大，所以R與電鈴應串聯在電路，而C圖中電鈴與R并聯，故C圖不符合題意；
（2）R與電鈴串聯，R的阻值越小，電路總電阻變小，電源電壓一定，由I=UR知電路中電流變大，故A圖不符合題意；
由U＝IR知，此時電鈴兩端電壓變大，由串聯電路的電壓特點知，R兩端電壓變小，故B錯誤，D正確。
【答案】D。
6．【解析】A.由圖可知，當S、S1、S2同時閉合時，R1和R2同時加熱，故A不符合題意；
B.由圖可知，當S、S1同時閉合時，R1和R2同時加熱，故B不符合題意；
C.由圖可知，當S閉合，S1接上面的接線柱時，只有R1加熱，當S閉合，S1接下面的接線柱時，只有R2加熱，故C符合題意；
D.由圖可知，當S閉合時，R1和R2同時加熱，故D不符合題意。
【答案】C。
7．【解析】根據題意可知，可知當定時開關閉合時電鈴不工作，被短路；定時開關斷開時，鈴聲響起，說明此時有電流經過電鈴；為了保護電路，電路中應接入一個保護電阻，故D正確。
【答案】D。
8．【解析】A.并聯電路中各支路互不影響，因此電位器與燈泡串聯，才能影響燈泡的亮度，故A錯誤；
B．電位器是通過改變接入電路中電阻絲的長度來改變燈泡的亮度的，故B錯誤；
CD．根據題意可知，當滑片順時針轉動時，燈就逐漸變暗，說明順時針轉動時，電位器接入電路的電阻變大，故是將a、b接入電路，故C正確，D錯誤。
【答案】C。
9．【解析】由圖可知兩燈串聯；閉合開關時兩燈均不亮，說明電路中某處斷路；
將導線接在L1的兩端時，發現兩燈均不亮，說明電路仍然是斷路，
用導線并聯在L2兩端時，發現L1亮，燈L2不亮，說明此時電路為通路，L1是完好的，故障是燈L2與燈座接觸不良；故A正確，BCD錯誤。
【答案】A。
10．【解析】A.當閉合S1、S2時，L2發生短路，則L2不發光，只有L1會發光，故A正確；
B.當閉合S1，斷開S2時，L1、L2是串聯的，兩燈都發光，故B錯誤；
C.只閉合S1，L1、L2是串聯的，L2發光，說明電路是通路，而L1不發光，則故障可能是L1短路，故C正確；
D.只閉合S1，發現L1和L2都不發光，說明電路是開路，則L1或L2開路都有可能，故D正確。
【答案】B。
11．【解析】由圖可知三燈泡并聯，A1測干路電流，A2測通過L2、L3的電流之和，A3測通過L3的電流，根據并聯電路的干路電流等于各支路電流之和可知：I1＞I2＞I3，現測量得出I1＝I2＞I3，即通過燈泡L1的電流為0，所以，故障是L1開路。
【答案】B。
12．【解析】閉合開關S1、S2，燈泡L1正常發光、L2不亮，則燈泡L1所在電路正常，即b點到零線之間不會斷路；
若燈泡L2斷路，因并聯電路各支路互不影響，所以不會影響插座（即用測電筆測試插座的上下兩孔時，只有上孔能使氖管發光），故不可能是燈泡L2斷路；
斷開S1、保持S2閉合，用測電筆插入插座上孔時氖管發光，說明火線是完好的，故ac間沒有斷路；
而用測電筆插入插座下孔時氖管也發光，這說明插座的下孔與火線之間也是接通的，由于L2是完好的，則插座的下孔通過L2與火線相連，所以故障是bd間斷路；
綜上所述，B正確。
【答案】B。
13．【解析】A.電能表是測量用電器消耗電能的儀表，單位是千瓦時，故A正確；
B.當開關都閉合時，燈L不亮，說明電路中可能有斷路故障；用試電筆測試插座的左、右孔，氖管都發光，說明m、j都與火線相連，所以故障是m之前（m左側）的零線斷路，故B錯誤；
C.若在導線a和b之間接一個燈泡L1，即L1接在火線和零線之間，它和L是并聯的，故C正確；
D.三孔插座中多出一個專門用于接地的孔，是為了讓用電器的金屬外殼與大地相連，當用電器外殼帶電時，電流從地線導入大地，可以防止觸電事故的發生，故D正確。
【答案】B。
14．【解析】一盞家用節能燈正常工作的電流較小，約為0.18 A＝180 mA；
用導線把干電池、小燈泡和開關連接成一個電路，用電器只有小燈泡一個，開關閉合后，小燈泡不發光說明沒有電流通過小燈泡，但一會兒電池發熱，說明有電路中很大的電流，即把電源的正負兩極沒有經過用電器直接連接起來，造成了短路，同時也對燈泡短路。
【答案】mA；短路。
15．【解析】（1）常用試電筆辨別火線和零線，使用試電筆時，手要接觸試電筆尾部的金屬體，筆尖接觸電線，如果氖管發光，表示接觸的是火線；
（2）開關閉合后，燈不亮，用試電筆測試A、B、C三點，氖管都發光，這說明從火線到ABC點之間的電路都是完好的，沒有斷路；而試電筆測試D點時，氖管不發光，這說明C點到D之間的導線出現斷路。
【答案】筆尾；CD間斷路。
16．【解析】金屬外殼的用電器的外殼一定要接地，避免金屬外殼用電器漏電時發生觸電事故；
發現有人觸電，要先斷開電源再施救；
家庭電路中電流過大的原因有兩點：電路短路和家庭用電器總功率過大。
【答案】大地；斷開電源；短路；總功率。
17．【解析】（1）圖中燈泡L1、L2是串聯的，電壓表V與燈泡L1并聯，測量的是L1兩端的電壓；
串聯電路中電源電壓等于各用電器兩端電壓之和，而電源電壓為3 V，所以電壓表應該使用的是0﹣3 V的量程，分度值為0.1 V，示數是0.5 V，即L1兩端的電壓是0.5 V；
（2）兩燈同時熄滅，說明電路出現斷路故障，電壓表示數變大，說明電壓表與電源兩極相連，則L2完好，電路故障為燈L1斷路。
【答案】0.5；L1斷路。
18．【解析】圖甲為小明連接的實物電路，由于多連了一條導線DF，當開關閉合時，電路會發生 短路故障，此時小燈泡不發光。正確的電路圖如下：
【答案】DF；短路；不發光；如圖所示。
19．【解析】由圖可知，閉合開關S，電路正常工作時，燈L與電阻R串聯，電流表測量電路的電流，電壓表V測燈L兩端的電壓；
一段時間后，小燈L突然熄滅，電路中只有斷路故障，則有以下幾種可能：
a.若L斷路，則電壓表串聯在電路中，有示數，示數為U0，電流表示數為0；
b.若R斷路，則電流表、電壓表示數都為0。
【答案】電壓表的示數為0，電流表的示數為0，則R斷路；當電壓表的示數為U0，電流表的示數為0，則L斷路。
20．【解析】由電路圖可知，當電鍵S斷開時，R1被斷路，電路為R2的簡單電路，兩電流表均測通過R2的電流，電壓表測量電源電壓；
當電鍵閉合時，兩電阻并聯，電壓表測電源的電壓，電流表A2測R2支路的電流，電流表A1測干路電流；
由題意知：電路出現斷路
若R1斷路，閉合電鍵前，三電表均有示數，閉合電鍵后，電壓表仍測量電源電壓，示數不變，A2、A1示數不變，符合②要求；
若R2斷路，閉合電鍵前，只有電壓表有示數，閉合電鍵后，電壓表仍然測量電源電壓，示數不變，電流表A1有示數，A2仍然沒有示數，只有一個電表示數變化，符合①的要求；
若R1與R2同時斷路時，閉合電鍵前只有電壓表有示數，且等于電源電壓，閉合電鍵后，兩電流表仍沒有示數，電壓表仍然測量電源電壓，示數不變，即三個電表示數都不變，符合②的要求。
綜合分析：①若三個電表中僅一個電表指針?biāo)诘奈恢冒l(fā)生改變，則該電表是電流表A1，電路的故障發生在 R2；
②若三個電表指針?biāo)诘奈恢镁鶝]有發生改變，即電壓表的示數不變，電流表A1和電流表A2的示數不變，故故障為R1斷路或R1、R2同時斷路。
【答案】①A1；R2；②R1斷路或R1、R2同時斷路。
21．【解析】由圖可知，要使兩燈并聯，則電流的路徑有兩條，此時電壓表測量的是電源的電壓，故應增加的導線是：燈泡L1右端連接到燈泡L2左端的導線；如圖所示：
22．【解析】為使兩燈并聯，S1控制L1，S2控制L2，可將電源正極連接S1的左側接線柱，負極連接L2的右側接線柱即可，如圖所示：
。
23．【解析】由題意知，兩燈串聯，應將兩燈依次連接，電壓表只測量L1兩端的電壓，將電壓表正接線柱與L1右側接線柱相連，即與L1并聯，如圖所示：
24．【解析】圖中左側裝置兩電阻絲串聯，通過的電流相同，而電阻不同，因此可以探究電流產生的熱量與電阻的關系；右側裝置容器內兩電阻絲的阻值相同，但由于右側容器中的電阻外側又并聯了一個電阻，所以通過兩個容器內電阻的電流不同，所以可以探究電流產生的熱量與電流的關系，從電源正極依次串聯滑動變阻器、右側裝置以及開關，回到電源負極，答案如下圖：
25．【解析】由圖知，當油面下降時，滑片P向上運動，滑動變阻器接入電路的阻值減小，根據歐姆定律可知，電流將增大。
根據公式U＝IR，可以確定定值電阻R0兩端的電壓隨著電流的增大而增大。電源電壓不變，由于定值電阻兩端電壓的增大會導致滑動變阻器兩端的電壓減小。所以要將電壓表與滑動變阻器并聯，才能出現當油面下降時，電壓表的示數也減小的情況，且油箱中的油用完時，油量表（電壓表）的示數為零。電路圖如下：
。
26．【解析】由題意知，開關S與A點連通，電路初始為“保溫”狀態，此時保溫電阻R1工作、指示燈L1亮，根據生活實際知保溫電阻R1和指示燈L1能夠獨立工作，互不影響，它們是并聯；
開關S撥下與B點連通，則電路變?yōu)椤爸箫垺盃顟B(tài)，加熱電阻R2工作、指示燈L2亮，由題意當指示燈L2不亮，加熱電阻R2仍正常工作知，加熱電阻R2和指示燈L2能夠獨立工作，互不影響，它們是并聯，見下圖：
。
27．【解析】由題知，電源電壓U＝6 V，總電流I＝0.3 A，則電路的總電阻為R=UI=6V0.3A=20 Ω，
三個電阻R1＝15 Ω，R2＝25 Ω，R3＝100 Ω，由電阻的串聯規律可知，選任意兩個串聯都不符合要求，所以只能并聯。
根據“并聯時電阻越并越小的原則”（即并聯的總電阻比任意一個分電阻都要?。┛芍?，R1＝15 Ω、R2＝25 Ω并聯的總電阻小于15 Ω，R1＝15 Ω、R3＝100 Ω并聯的總電阻也小于15 Ω，只有R2＝25 Ω、R3＝100 Ω并聯才能符合要求。
故電路圖為：
28．28．【解析】盒內電路分別跟盒外A、B、C、D四個接線端中的三個接線端相連，有一個接線柱沒有與盒內電路相連，因電流表接在A、C兩端和接在A、B兩端時，它都有示數；所以A、B、C與盒內電路相連，D沒有與盒內電路相連；
當把電流表接在AC兩端時，它的示數為0.6安，假設為圖甲。
當把電流表接在AB兩端時，它的示數為0.9安；假設為圖乙。
綜合甲、乙兩圖和D沒有與盒內電路相連，得到暗箱內部電路連接如圖丙：
。
根據歐姆定律可得：R1=U/IAC=9 V/0.6 A=15 Ω，R2=U/IAB=9 V/0.9 A=10 Ω。
【答案】
