2024中考物理三輪突破9檢測伏安法實驗拓展習題含答案

這是一份2024中考物理三輪突破9檢測伏安法實驗拓展習題含答案，共48頁。

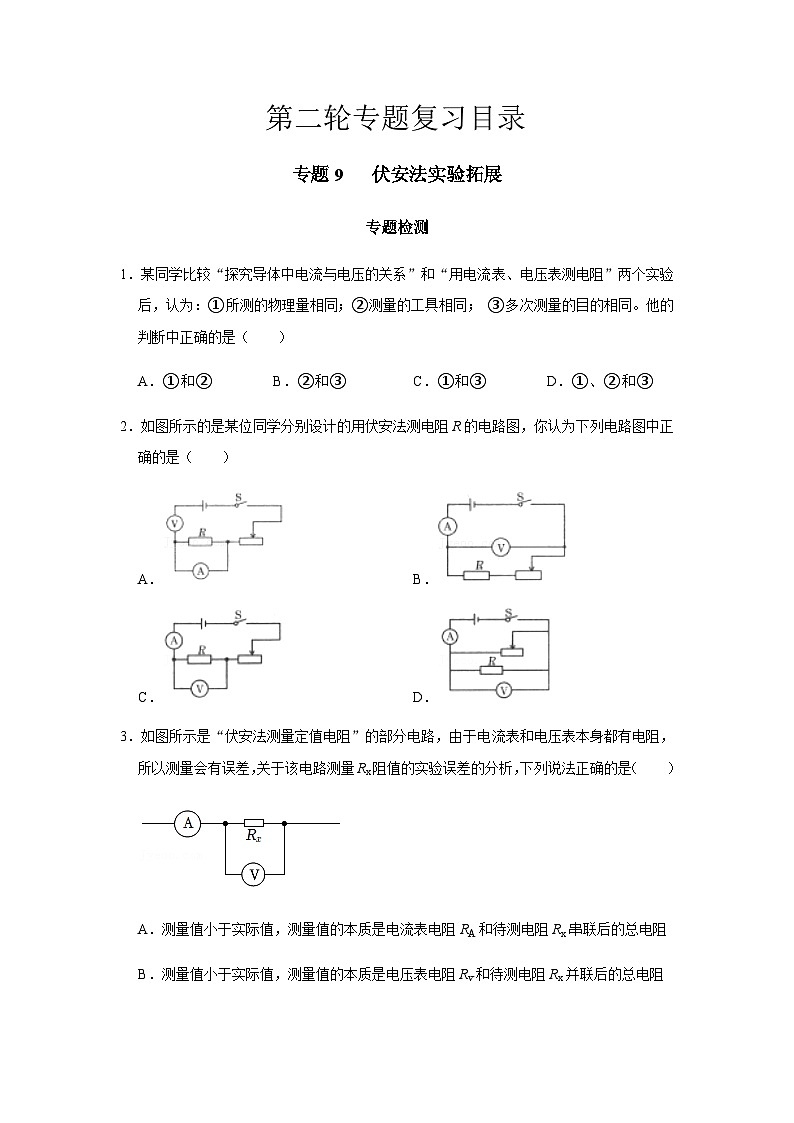

1．某同學比較“探究導體中電流與電壓的關系”和“用電流表、電壓表測電阻”兩個實驗后，認為：①所測的物理量相同；②測量的工具相同； ③多次測量的目的相同。他的判斷中正確的是（ ）
A．①和②B．②和③C．①和③D．①、②和③
2．如圖所示的是某位同學分別設計的用伏安法測電阻R的電路圖，你認為下列電路圖中正確的是（ ）
A．B．
C．D．
3．如圖所示是“伏安法測量定值電阻”的部分電路，由于電流表和電壓表本身都有電阻，所以測量會有誤差，關于該電路測量Rx阻值的實驗誤差的分析，下列說法正確的是（ ）
A．測量值小于實際值，測量值的本質是電流表電阻RA和待測電阻Rx串聯后的總電阻
B．測量值小于實際值，測量值的本質是電壓表電阻Rv和待測電阻Rx并聯后的總電阻
C．測量值大于實際值，測量值的本質是電流表電阻RA和待測電阻Rx串聯后的總電阻
D．測量值大于實際值，測量值的本質是電壓表電阻Rv和待測電阻Rx并聯后的總電阻

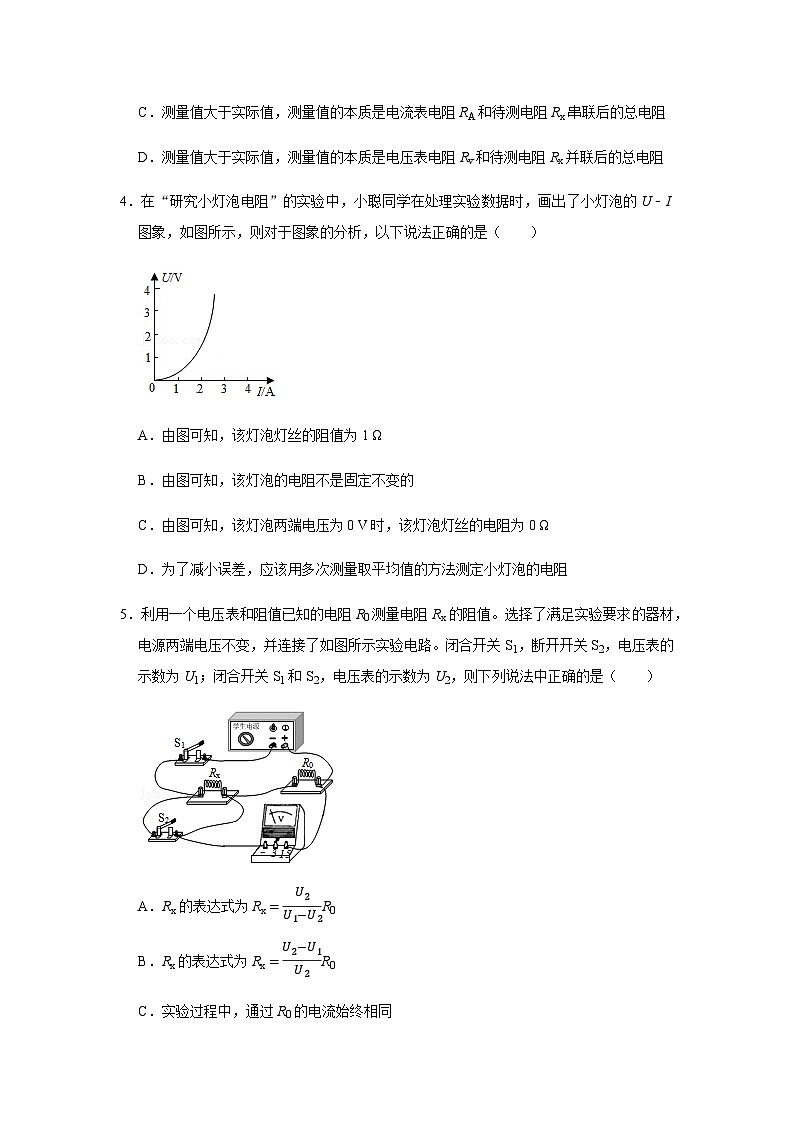

4．在“研究小燈泡電阻”的實驗中，小聰同學在處理實驗數據時，畫出了小燈泡的U﹣I圖象，如圖所示，則對于圖象的分析，以下說法正確的是（ ）
A．由圖可知，該燈泡燈絲的阻值為1 Ω
B．由圖可知，該燈泡的電阻不是固定不變的
C．由圖可知，該燈泡兩端電壓為0 V時，該燈泡燈絲的電阻為0 Ω
D．為了減小誤差，應該用多次測量取平均值的方法測定小燈泡的電阻
5．利用一個電壓表和阻值已知的電阻R0測量電阻Rx的阻值。選擇了滿足實驗要求的器材，電源兩端電壓不變，并連接了如圖所示實驗電路。閉合開關S1，斷開開關S2，電壓表的示數為U1；閉合開關S1和S2，電壓表的示數為U2，則下列說法中正確的是（ ）
A．Rx的表達式為Rx=U2U1?U2R0
B．Rx的表達式為Rx=U2?U1U2R0
C．實驗過程中，通過R0的電流始終相同
D．若將開關S2與電壓表互換位置，其他不變，也能測量出Rx的阻值

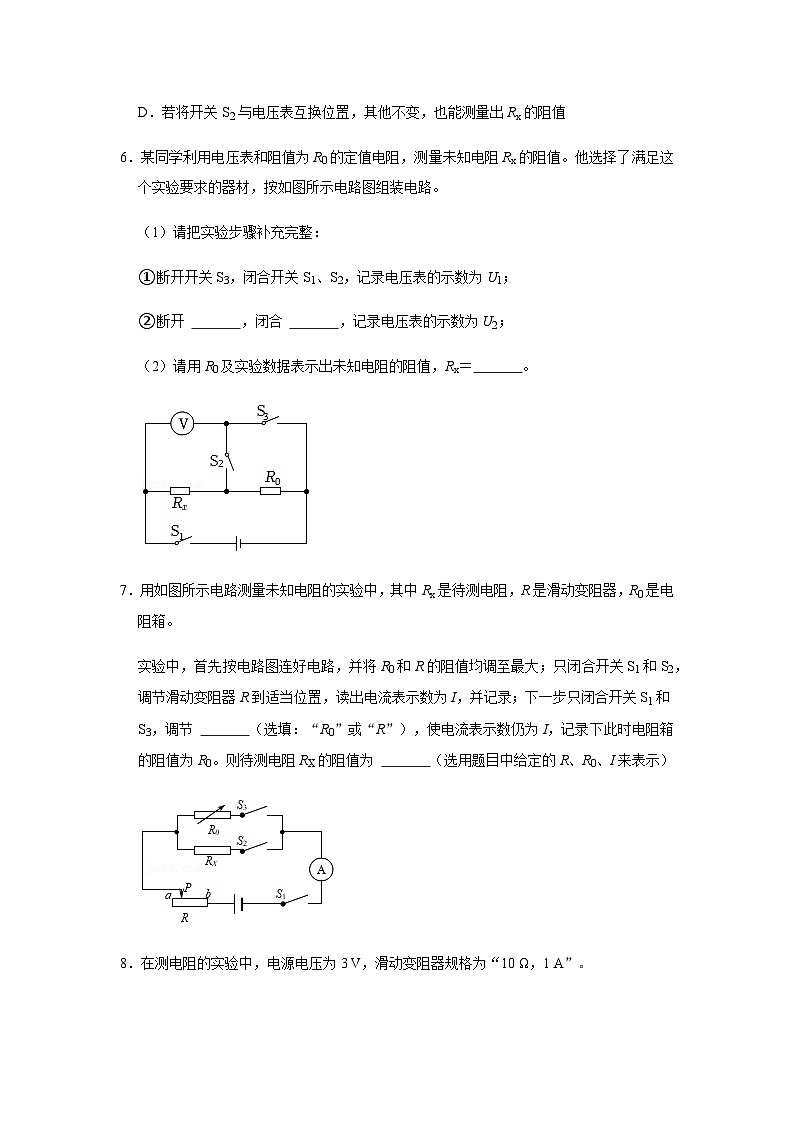

6．某同學利用電壓表和阻值為R0的定值電阻，測量未知電阻Rx的阻值。他選擇了滿足這個實驗要求的器材，按如圖所示電路圖組裝電路。
（1）請把實驗步驟補充完整：
①斷開開關S3，閉合開關S1、S2，記錄電壓表的示數為U1；
②斷開 ，閉合 ，記錄電壓表的示數為U2；
（2）請用R0及實驗數據表示出未知電阻的阻值，Rx＝ 。
7．用如圖所示電路測量未知電阻的實驗中，其中Rx是待測電阻，R是滑動變阻器，R0是電阻箱。
實驗中，首先按電路圖連好電路，并將R0和R的阻值均調至最大；只閉合開關S1和S2，調節滑動變阻器R到適當位置，讀出電流表示數為I，并記錄；下一步只閉合開關S1和S3，調節 （選填：“R0”或“R”），使電流表示數仍為I，記錄下此時電阻箱的阻值為R0。則待測電阻RX的阻值為 （選用題目中給定的R、R0、I來表示）
8．在測電阻的實驗中，電源電壓為3 V，滑動變阻器規格為“10 Ω，1 A”。
（1）在圖甲中用筆畫線代替導線將實驗電路連接完整。（要求滑片向左移動電流變大）
（2）電路連接正確后，當電壓表示數為2.8 V時，電流表的示數如圖乙所示為 A；
（3）實驗中，突然發生“電流表無示數，電壓表有示數，且示數接近3 V”的實驗故障，其發生的原因是 。
（4）分析表中數據發現實驗序號 的數據不是本實驗測得的，根據正確的數據可知待測電阻阻值為 Ω。（結果保留1位小數）
（5）若該實驗電源電壓未知且恒定不變，因缺少電壓表，小組同學設計一種方案，電路如圖丙所示，R0為阻值已知的定值電阻，也測出了Rx的阻值。
測量步驟如下：①當開關S1閉合、S2斷開時；電流表讀數為I1；
② ；電流表讀數為I2；
③待測電阻Rx＝ 。（用已知和測出的物理量符號表示）
9．小明做“測小燈泡電阻”的實驗時，所用器材有電壓為6 V的電源，額定電壓為2.5 V的小燈泡，以及符合實驗要求的滑動變阻器、電壓表、電流表、開關和導線。
（1）在圖甲中請你用筆畫線代替導線，將實驗電路連接完整；
（2）小明連接好最后一根導線，燈泡立即發出明亮耀眼的光并很快熄滅。檢查后，發現連線正確，請你找出實驗中兩個操作可能不當之處：
① ；
② ；
（3）改正（2）的錯誤，在實驗開始前應將滑動變阻器的滑片先調到甲圖所示的最 端（選填“左”或“右”）。
（4）小明根據實驗數據繪制了如圖乙所示的U﹣I圖象，根據圖象提供的信息，小燈泡正常工作時的電阻約為 Ω；
（5）小明根據圖乙計算出燈泡在不同電壓下的電阻，發現所測小燈泡的電阻值相差較大，原因可能是由于 引起。（填序號）
A.實驗誤差
B.燈泡電阻受溫度影響
（6）完成上述實驗后，小明進一步思考，只用一只儀表結合已知最大阻值為R滑的滑動變阻器，在不超過2.5 V恒定的電源電壓下，不考慮溫度對電阻的影響，能否測出小燈泡的阻值呢？于是他設計了兩種情況的電路如圖丙、丁所示。其步驟如下：
A.在丙圖中將滑動變阻器滑片滑到a端，記下電壓表示數Ua，再滑到b端記下電壓表示數Ub。
B.小明通過這兩個數據和R滑可計算出燈泡電阻R燈1，其表達式為R燈1＝ ；
C.在丁圖中將滑動變阻器滑片滑到a端，記下電流表示數Ia，再滑到b端記下電流表示數Ib。
D.小明通過這兩個數據和R滑也可計算出燈泡的電阻R燈2其表達式為R燈2＝ 。
10．如圖所示，同學們在實驗室測兩個阻值未知的定值電阻R1、R2的阻值，使用的電源為兩節新干電池。
（1）圖甲是小明測量R1阻值的部分實物圖；
①用一根導線將電路連接完整（要求滑動變阻器的滑片P向右移時電阻增大；連線不交叉）；
②閉合開關前，滑動變阻器的滑片P滑到B端；
③閉合開關，移動滑片P、發現電壓表有示數，電流表無示數，故障可能是導線 （填“a”、“b”或“c”）內部斷路；
④排除故障后，閉合開關，移動滑片P，當電壓表示數為1.2 V時，電流表示數如圖乙所示，則R1＝ Ω；
（2）小華設計了圖丙所示的電路測R2的阻值，其中R0是電阻箱（阻值可調、可讀），并完成了實驗：
①只閉合開關S1、S3，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出電壓表讀數為1 V；
②只閉合開關 ，保持滑動變阻器的滑片位置不變，調節電阻箱使電壓表示數為
V，讀出電阻箱的讀數為65 Ω，則R2＝ Ω。
【拓展】若步驟②中，不小心將滑片向左移動了少許，使滑動變阻器接入的電阻增加了2 Ω，其它操作正確，則小華測得R2的阻值為 Ω。
11．在做“伏安法測量定值電阻”的實驗中，王瑞同學設計了如圖甲所示的電路，請你完成下列問題。
（1）該實驗的原理是 。
（2）該電路中存在一處連接錯誤，只改接一根導線使電路連接正確，請你在接錯的那一根導線上打“×”，再用筆畫線代替導線畫出正確的連接。
（3）連接電路閉合開關前，滑動變阻器的滑片應滑到最 端（填“左”或“右”）。
（4）圖乙為某次測量時電流表和電壓表示數，則本次測出的電阻的阻值為 Ω。（精確到0.1）
（5）該同學將電阻替換為額定電壓為2.5 V的小燈泡，將所測數據繪制成如圖丙所示的U﹣I圖象。由圖可知：小燈泡的電阻是變化的，主要是因?yàn)樾襞轃艚z的 （選填“溫度”、“長度”或“橫截面積”）發生了變化；此小燈泡的額定功率是 W。要通過多次測量總結小燈泡的電阻變化規律，下列物理學的研究方法與該方法相同的是 （選填字母代號）。
A.“測量物體的長度”時要多次測量求平均值
B.“研究并聯電路電流規律”時換用不同燈泡多測幾組數據
C.“研究凸透鏡成像”時要多次改變物距找像
D.“伏安法測量定值電阻”時測量多組電壓和電流值
（6）該同學們又設計了如圖丁所示的電路來測量Rx阻值，R0為已知阻值的定值電阻。
請把實驗步驟補充完整：
①只閉合開關S，記下此時電流表的示數為I1；
② ；
③則待測電阻Rx阻值的表達式Rx＝ （用測量量和已知量的符號表示）。
12．課外興趣小組要測量一個未知電阻的阻值，現有下列器材：電源、兩個相同的電流表，一個阻值為30 Ω的定值電阻R0、開關、導線若干。興趣小組同學們開動腦筋，積極思考，設計出了一個測量Rx的方法。
（1）同學們設計出的測量電路圖如圖甲所示，請根據電路圖把圖乙中未完成的實物圖連接補充完整。
（2）小組同學連接完最后一根導線后閉合開關，立即看到電流表A2的指針左偏，造成該現象的原因是： 。
（3）正確連接電路后閉合開關，調節滑動變阻器的滑片，使兩個電流表的讀數如圖丙所示，可計算出被測電阻Rx＝ Ω。
13．為測量一定值電阻的阻值，某實驗小組選用的實驗器材有：待測電阻R（不小于10 Ω）、兩節干電池、電流表、電壓表、滑動變阻器、開關及導線若干。
（1）請將圖甲實驗電路補充完整，要求滑動變阻器的滑片右移時電流表示數變小。
（2）某次實驗中，移動滑片使電壓表示數為2 V，此時電流表的指針位置如圖乙所示，則電流表的示數為 A，本次測得R的阻值為 Ω。
（3）某同學閉合開關后，發現電流表示數為零，電壓表示數接近電源電壓，則故障原因可能是電阻R （選填“斷路”或“短路”）.
（4）把待測電阻換成小燈泡，通過調節滑動變阻器的滑片，多次測量，畫出了小燈泡中電流隨其兩端電壓變化的I﹣U關系圖像（如圖丙所示），發現：當電壓表的示數增大時，電壓表與電流表的示數之比 （選填“變大”“變小”或“不變”），說明 。
（5）電流表的電阻雖然很小，但也會影響本實驗中R的測量結果，用圖丁的電路進行測量可消除這個影響，R0為定值電阻。實驗步驟如下：
①按照圖丁的電路圖連接電路，將滑動變阻器的滑片置于最大阻值處；
②閉合開關S1、S2，移動滑動變阻器的滑片，讀出電壓表的示數U1和電流表的示數I1；
③ ，移動滑動變阻器滑片，讀出電壓表的示數U2和電流表的示數I2；
④可得待測電阻R＝ 。（用測得量符號表示）
14．用“伏安法”測量電阻R的阻值，提供的實驗器材有：待測電阻Rx、兩節干電池、電流表、電壓表、滑動變阻器、開關及若干導線。
（1）根據如圖甲的電路圖，用筆畫線代替導線將如圖乙中的實物圖連接完整。
（2）實驗前，滑動變阻器的滑片P應置于最 （選填“左”或“右”）端。
（3）測得多組實驗數據。各組數據對應的點已描在如圖丙中，請?jiān)趫D中畫出Rx的I﹣U圖線。由圖可得Rx＝ Ω。（結果保留一位小數）
（4）東東同學在電源電壓未知，缺少電流表的情況下，設計了如圖丁所示的電路圖（R0阻值已知），來測量未知電阻Rx的阻值。
①閉合S、S1，斷開S2，適當調節滑片的位置，電壓表示數為U1。
②閉合S、S2，斷開S1，滑動變阻器滑片的位置保持不變，電壓表示數為U2。
③未知電阻的阻值Rx＝ （用字母表示）。
15．用伏安法測電阻的實驗中：
（1）連接好電路后閉合開關，發現無論怎樣移動滑動變阻器的滑片，電壓表和電流表示數都很小且始終不發生變化，則該故障的原因可能是 ；
A．滑動變阻器短路
B．定值電阻短路
C．定值電阻斷路
D．滑動變阻器下面兩個接線柱同時接入電路中
（2）實驗中多次移動滑動變阻器滑片的位置得到多組數據的目的是 ；
（3）實驗中測量數據如下表所示，則電阻的阻值為 Ω；
（4）聰明的小明利用如圖的器材：最大阻值為R0的滑動變阻器、開關一個、導線若干、電流表一只，按如圖所示連接電路，只通過移動滑片位置就測出了未知電阻Rx的阻值，具體步驟如下：
①閉合開關，移動滑片至最左端，記錄電流表示數為I0；
②閉合開關，移動滑片至最右端，記錄電流表示數為I1；
則通過電阻Rx的電流為 ，未知電阻Rx＝ （用I0、I1和R0表示）。
16．小明用圖甲所示的電路來測量小燈泡正常發光時的電阻，已知電源電壓保持3 V恒定不變，小燈泡的額定電壓為2.5 V。
（1）在甲圖中，閉合開關前，滑動變阻器的滑片應置于最 （選填“左”或“右”）端。
（2）小明從滑動變阻器接入電路阻值最大時開始記錄數據，得到小燈泡I﹣U圖像如圖乙所示，則小燈泡正常發光時的電阻為 （保留兩位小數）。
（3）實驗中，滑片位于某位置時電壓表示數突然變?yōu)榱?，而電流表示?shù)不變，出現上述現象的原因是 。
（4）小明選用的滑動變阻器的規格是下列的 （選填字母）。
A.“5 Ω 2 A”
B.“15 Ω 2 A”
C.“25 Ω 2 A”
D.“30 Ω 2 A”
（5）同組的小聰設計了如圖丙所示的電路，測量另一個額定電壓為U額的小燈泡的額定功率，已知定值電阻的阻值為R0，請將下列實驗步驟補充完整。
①閉合S、S1，斷開S2，調節滑動變阻器的滑片，使電流表的示數為 （用U額和R0表示）；
②閉合S、S2，斷開S1，保持滑動變阻器的滑片位置不動，記錄電流表的示數為I；
③小燈泡額定功率的表達式為P額＝ （用U額、I和R0表示）。
17．在測量定值電阻阻值的實驗中，電源電壓恒為6 V，滑動變阻器標有“50 Ω 1 A”。
（1）在圖甲中用筆畫線代替導線將實物電路圖連接完整。
（2）閉合開關前，將滑動變阻器的滑片位于阻值最大值處。
（3）正確連接電路后閉合開關進行實驗，當滑片P置于某位置時，電壓表示數突然變?yōu)?，而電流表示數不變，產生這一現象的原因是 。
（4）小華發現他根據實驗記錄的數據描繪的I﹣U圖象與其他同學的不同，如圖乙。根據圖象可以判斷：小華將電壓表并聯在 兩端，定值電阻Rx的阻值為 Ω。
（5）小華又設計一個如圖丙的電路圖，也可測量定值電阻Rx的阻值，已知Rx不等于R0實驗步驟如下：
①將開關S接到a，讀出電流表示數I1；
②將開關S接到b，讀出電流表示數I2；
③由I1R0＝I2Rx，得出Rx=I1R0I2；
④請判斷結果是否正確并說明理由： 。
18．鄭翕彥同學和鄭佑函同學在進行“測量定值電阻的阻值”實驗，器材有：干電池兩節，開關、電壓表、電流表、滑動變阻器“20 Ω 1.5 A”、電阻箱“0～9999 Ω 5 A”各一個，待測電阻R1、R2，導線若干。
①圖甲是他們連接的測量R1阻值的部分電路，請用筆畫線代替導線，將電路連接完整。
②在正確完成上述操作后，閉合開關移動滑片P，當電流表示數為0.2 A時，電壓表示數如圖乙所示，多次實驗所測量的結果如表所示，則R1的阻值為 Ω。
③為測量電阻R2的阻值，他們在已連接好的圖1的電路中，用R2替換R1接入電路，在測量過程中，發現電流表示數始終小于分度值，于是，他們按照如圖丙所示的電路圖，重新連接了電路，閉合開關后，改變電阻線接入的阻值進行多次測量，記錄下電阻箱的阻值R及對應的電壓表示數U，并根據記錄的數據繪制出1U?1R圖像，如丁所示，則所測電阻R2的阻值為 Ω。
19．小軍用伏安法測量定值電阻R的阻值，請完成下列問題：
（1）如圖甲所示，閉合開關前，滑動變阻器的滑片P應置于最 （選填“左”或“右”）端；
（2）閉合開關S，調節滑動變阻器的滑片P，當電流表的示數為1 A時，電壓表的示數如圖乙所示，則待測電阻R阻值為 Ω；
（3）實驗結束后，同桌小明也利用該裝置進行實驗，可檢查時發現電壓表已損壞，于是又找到一個已知阻值的電阻R0和開關，設計的電路如圖丙所示。
①閉合開關S1，斷開開關S2，讀出此時電流表的示數I1；
② ，讀出此時電流表示數I2；
③得出待測電阻R表達式：R＝ 。
20．某實驗小組的同學通過圖甲所示的電路進行實驗探究。
（1）斷開開關S2，閉合開關S1和S3，通過多次調節滑動變阻器，測量燈L的電壓和電流，根據測量數據繪成如圖丙所示的圖像。若燈L額定電壓為2.0 V，調節滑動變阻器滑片到某一位置時，電壓表示數如圖丁所示，現要測定小燈泡的額定功率，應將滑片適當?shù)叵? （填“左”或“右”）移動，同時眼睛應觀察 。由圖丙可知，小燈泡的額定功率為 W，小燈泡燈絲的電阻隨電壓的增大而 （填“增大”、“不變”或“減小”），燈絲電阻發生變化的本質是金屬導體的電阻隨 而變化。
（2）實驗完成后，小明又想利用電源（電壓未知）、阻值為R0的定值電阻、電壓表一個、開關三個、導線若干，測定未知定值電阻Rx的阻值。小明經過思考，設計出實驗電路圖（如圖戊所示），實驗步驟如下：（請將空白處補全）
①閉合開關S、S1和S2，讀出電壓表示數為U1；
② ，讀出電壓表示數為U2；
③未知定值電阻表達式：Rx＝ 。
21．小宸從廢舊的恒溫箱里拆卸下一個完好的熱敏電阻，并利用圖甲電路測出該熱敏電阻在不同溫度下的阻值，尋找其阻值隨溫度變化的規律，其中電源電壓為U，RL是熱敏電阻。
（1）使用電流表和電壓表前，要檢查共指針是否對準 刻度線；接入電路時，應使電流從其 （選填“+”或“﹣”）接線柱流入；
（2）小宸往容器中添加不同溫度的水，根據實驗原理： ，測出Rt在不同溫度下的電阻值；分析數據，得出了Rt阻值與溫度t的變化關系為Rt＝kt+b（k、b都是常數，且k＞0，b＞0）；
（3）小宸從以上實驗得到啟發，利用熱敏電阻設計電路，把電流表改裝成溫度表（此時室內氣壓為1標準大氣壓，室溫為25 ℃）：
①圖甲中，他用開關S2替換電壓表，得到如圖乙所示電路。為了保證電路安全，先將滑動變阻器滑片P移到b端，閉合S1、S2，移動滑片P使電流表滿偏，此時滑動變阻器的阻值為R，之后保持滑片P位置不再移動；
②斷開S1、S2，向容器中加入適量沸水，閉合S1并記錄電流值，接著觀察溫度計，示數每下降5 ℃，就記錄此時溫度t和對應的電流I，水溫降到 ℃后不再自然下降，此時可加入適量冰塊使水繼續降溫，直至0 ℃，然后斷開S1。請用給定的字母寫出電流與溫度的關系式I＝ 。
③根據記錄的t和I，重新刻制電流表的表盤，改裝成溫度表。此溫度表的量程為 ，請?jiān)趫D丙中標出此溫度表表盤最高溫和最低溫刻度線的大致位置。
22．有兩個阻值未知的定值電阻R1、R2，R1約為8歐，R2約為500歐。現有如下器材：電源電壓恒為3 V，實驗室用電流表和電壓表、最大阻值為20 Ω的滑動變阻器、可調范圍0～9999 Ω的電阻箱、開關及導線若干。
（1）小明用圖甲所示電路測量未知電阻R1的阻值：
①實驗前開關應處于 狀態。
②為使測量結果更準確，需要多次測量取平均值，實驗中的具體操作是 。
③根據測得數據得到如圖乙所示的U﹣I圖象。由圖可得電阻R1＝ Ω。
（2）小華僅利用本實驗中的器材測出了R2的阻值，實驗電路如圖丙所示，請?jiān)趫D中虛線框中畫出對應的元件符號。
23．圖1是小明測量小燈泡電阻的實驗電路。
（1）圖1中有一根導線連接錯誤，閉合開關時將導致電壓表的示數為 V、電流表的示數為 A。請?jiān)谶@根線上打“×”，并在圖中改正。
（2）小明進行了六次實驗，記錄實驗數據并在U﹣I圖象中描點，得到小燈泡兩端的電壓與電流的關系圖象如圖2所示。則根據圖象可知：
①小燈泡的電阻隨電壓增加而 。
②實驗中所使用的滑動變阻器的規格可能為 。
A.60 Ω 1 A
B.45 Ω 1 A
C.30 Ω 2 A
D.15 Ω 2 A
（3）為測量該小燈泡兩端電壓為3 V時的電阻，小明設計了圖3所示實驗電路，所用電源電壓恒定，R1、R2均為電阻箱（0～999.9 Ω）。
①實驗步驟如下：
第1步：僅閉合S1，R2調至9 Ω時，電壓表的示數為3 V。
第2步：僅閉合S2，R1、R2分別調至10 Ω和5 Ω時，電壓表的示數為3 V。
則小燈泡在3 V電壓下發光時的電阻為 Ω。
②小明對圖3電路及操作進行了下列調整，其中仍能完成測量的有 。
A.僅將R2換成導線
B.僅將R2換成適當規格的滑動變阻器
24．小華要測量額定電壓為3.8 V的小燈泡的電阻，圖甲是她連線的部分電路，其中滑動變阻器規格為“30 Ω 1 A”。
（1）請用筆畫線代替導線將圖甲電路連接完整，要求使滑動變阻器連入電路的阻值最大。
（2）閉合開關，燈泡不亮，電壓表無示數，電流表有示數，則故障原因可能是 （寫出一種即可）。若此時電流表的示數為0.2 A，則可知電源電壓為 V。
（3）排除（2）中的故障并正確連接電路后，剛一閉合開關發現燈泡還不亮，電壓表有示數，電流表有示數，則燈不亮的原因是小燈泡的 ；接下來調節滑動變阻器的滑片，小燈泡逐漸亮起來，當電壓表的示數為2.4 V時，電流表的示數如乙所示，則此時小燈泡的電阻為 Ω，若讓小燈泡正常發光，則應將滑動變阻器的滑片向 （選填“左”或“右”）移動。
（4）小明若還想用此電路探究“導體中電流與電壓的關系”，老師認為他不能得出正確的結論，原因是 。
（5）實驗結束后，小明也用相同的器材測量該小燈泡的額定功率。實驗中，他調節滑動變阻器的滑片，發現當電壓表的示數為2.2 V時，小燈泡正常發光。則小明是將電壓表并聯在圖丙中的 （選填“ab”、”bc”或“ac”）兩點之間。若此時電流表示數為0.5 A，則該小燈泡的額定功率為 W。
（6）同學們完成實驗后，老師又連接了圖丁所示的電路，讓同學們用它測量小燈泡的額定功率（已知小燈泡的額定電流為I額、電源電壓為U，R為電阻箱，可以直接讀出它接入電路的阻值）。請將實驗過程補充完整。
①閉合開關S，調節電阻箱，使電流表示數為 ，并記下此時電阻箱接入電路的阻值記為R1；
②小燈泡額定功率的表達式為P額＝ （請用字母符號表示）。
25．小剛和小強欲測未知電阻Rx和Ry的阻值，如圖甲是小剛測量電阻Rx阻值實驗用到的實物連接圖（部分電路未連接），如圖丙是小強測量電阻Ry阻值實驗用到的電路圖，請你完成：
（1）將甲圖電路連接完整，要求滑片P向右移動時，滑動變阻器的阻值變大；
（2）閉合開關前，滑動變阻器的滑片P應移到最 （選填“左”或“右”）端；
（3）某次實驗時，當電壓表的示數為2.4 V時，電流表的示數如圖乙所示，則通過Rx的電流為 A，電阻Rx的阻值為 Ω；
（4）小強根據丙圖的電路圖，連接好電路，閉合開關，改變電阻箱連入電路中的電阻值，多次測量，記錄下電阻箱的阻值R和對應的電壓表的示數U，并根據記錄的數據作出了1U?R圖像，如圖丁所示，根據圖像可得，電阻Ry的阻值為 Ω。
26．測兩個阻值未知的定值電阻R1、R2的阻值。
（1）圖甲是測量R1阻值的實物圖，電源為兩節新干電池；
①用一根導線將電路連接完整（要求滑動變阻器的滑片P向右移時電阻增大，連線不交叉）。
②閉合開關前，滑動變阻器的滑片P應滑到 （選填“A”或“B”）端；閉合開關，移動滑片P，發現電壓表有示數，電流表無示數，故障可能是R1 （選填“開路”或“短路”）。
③排除故障后，閉合開關，移動滑片P，當電壓表示數為1.2 V時，電流表示數如圖乙所示為 A，則R1＝ Ω。
（2）用圖丙所示的電路測R2的阻值，其中R是電阻箱（阻值可調、可讀），請完成實驗步驟：
①只閉合開關S1、S3，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出電壓表讀數為U1，讀出電阻箱的讀數為R；
②只閉合開關 ，保持滑動變阻器的滑片位置及電阻箱的阻值不變，讀出電壓表讀數為U2；
③則R2＝ （用U1、U2、R表示）。若步驟②中，不小心將滑片向右移動了少許，其它操作正確，則測得R2的阻值比真實值偏 （填“大”或“小”）。
參考答案
1．【解析】①“探究電流與電壓關系”實驗和“用電流表、電壓表測電阻”實驗，都需要測量電阻兩端的電壓與流過電阻的電流，故實驗需要測量的物理量相同。
②“探究電流與電壓關系”的實驗和“用電流表、電壓表測電阻”實驗所需的測量工具都為電流表和電壓表，故測量的工具相同。
③“探究電流與電壓關系”實驗中，進行多次實驗，是為了探究在不同電壓下，電流與電壓的關系，使實驗得出的結論具有普遍性，得出普遍性的規律；
而“用電流表、電壓表測電阻”實驗中，進行多次實驗，是為了多次測量求平均值，以減小誤差，故進行多次測量的目的不同。
【答案】A。
2．【解析】A.由電路圖知，電流表與電阻并聯（即電阻被短路），電壓表串聯在電路中，電路連接錯誤，所以不能測出電阻R的阻值，故A錯誤；
B.由電路圖知，電壓表測待測電阻與滑動變阻器兩端的總電壓，不能測出待測電阻兩端的電壓，所以不能測出電阻R的阻值，故B錯誤；
C.由電路圖知，電壓表測待測電阻兩端的電壓，電流表測通過待測電阻的電流，則根據R=UI可以求出電阻R的阻值，故C正確；
D.由電路圖知，待測電阻與滑動變阻器并聯，電流表測干路中的電流，不能測出通過待測電阻的電流，所以不能測出電阻R的阻值，故D錯誤．
【答案】C。
3．【解析】考慮電流表和電壓表的電阻時，由圖可知，Rx與電壓表并聯后，與電流表串聯，電壓表測量Rx兩端的電壓，電流表測量干路中的電流，
由R=UI可知，因?yàn)椴⒙?lián)電路各支路兩端的電壓相等，所以根據電壓表示數和電流表示數計算得到測量值為電壓表電阻Rv和待測電阻Rx并聯后的總電阻；
因?yàn)椴⒙?lián)電路干路中的電流等于各支路電流之和，所以實際通過Rx的電流小于電流表的示數，由R=UI可知，Rx的實際值大于測量值，故B正確。
【答案】B。
4．【解析】AB.由圖可知，電流與電壓不成正比，即當燈泡兩端電壓改變時，燈泡的阻值也隨之發生變化，因此小燈泡的電阻跟燈絲的溫度有關，燈泡兩端電壓為0 V時，通過燈泡的電流為0 A，但該燈泡燈絲的電阻不為0 Ω，故B正確，AC錯誤；
D.測定小燈泡的電阻時，多次測量是為了尋找燈絲電阻與溫度的關系，不能求平均值減小誤差，故D錯誤。
【答案】B。
5．【解析】（1）閉合開關S1和S2，Rx被短路，電路中只有R0，電壓表測量R0兩端的電壓，也是電源電壓，即電源電壓為U2；閉合開關S1，斷開開關S2，R0和Rx串聯，電壓表測量R0兩端的電壓，即R0的電壓為U1；
由串聯電路的電壓特點可得，Rx兩端的電壓Ux＝U2﹣U1，
Rx的阻值表達式：Rx=UxI=U2?U1U1R0=U2?U1U1×R0，故AB錯誤；
（2）根據電路圖可知，閉合開關S1，斷開開關S2，R0和Rx串聯，電壓表測量R0兩端的電壓，通過R0的電流I=U1R0；
閉合開關S1和S2，Rx被短路，電路中只有R0，電壓表測量R0兩端的電壓，也是電源電壓，此時通過R0的電流I′=U2R0；
因?yàn)閁1和U2不相等，所以實驗過程中，通過R0的電流并不相同，故C錯誤；
（3）若將開關S2與電壓表互換位置，即電壓表并聯在Rx兩端，開關S2和R0并聯，其他不變，實驗原理和原來的原理是一樣的（都是利用了串聯電路的特點和歐姆定律），所以也能測量出Rx的阻值，故D正確。
【答案】D。
6．【解析】（1）實驗步驟：
①斷開開關S3，閉合開關S1、S2，記錄電壓表的示數為U1，此時R0與Rx串聯，電壓表測Rx兩端的電壓；
②斷開S2，閉合開關S1、S3，記錄電壓表的示數為U2，此時R0與Rx串聯，電壓表測R0、Rx兩端的總電壓，即電源電壓；
（2）在①中，由串聯電路的電壓特點可知，電阻R0兩端的電壓：U0＝U2﹣U1，
由串聯電路的電流特點和歐姆定律可知，電路中的電流：I＝Ix＝I0=U0R0=U2?U1R0，
由歐姆定律可知，未知電阻的阻值：Rx=UxIx=U1U2?U1R0=U1U2?U1?R0。
【答案】（1）②S2；S1、S3；（2）U1U2?U1?R0。
7．【解析】由等效替代法可知，當閉合開關S1，只閉合開關S2或S3時，保持滑動變阻器接入電路的阻值保持不變，調節電阻箱的阻值，使電流表的示數相同，說明待測電阻Rx和電阻箱R0的阻值是等效電阻，故實驗步驟如下：
（1）在圖示電路中，按電路圖連好電路，并將R0和R的阻值均調至最大，
（2）只閉合開關S1和S2，調節滑動變阻器R到適當位置，讀出電流表示數為I，
（3）下一步只閉合開關S1和S3，調節R0，使電流表示數仍為I，
（4）讀出電阻箱接入電路的阻值R0，由于兩次電流表示數相同，則兩次的總電阻相同，即Rx十R＝R0+R，所以Rx＝R0。
【答案】R0；R0。
8．【解析】（1）要求滑片向左移動，電流表示數變大，由歐姆定律可知，滑動變阻器接入電路的電阻變小，故變阻器左下接柱與電阻串聯連入電路中，如下圖所示：
；
（2）由甲圖可知，電流表選用小量程，分度值0.02 A，電流表的示數如圖乙，其示數為0.28A；
（3）電流表無示數，說明電路可能斷路，電壓表有示數，且示數接近3 V，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即可能是電阻R斷路；
（4）當剛閉合開關時，滑動變阻器接入電路的電阻最大，電路中的電流最小，根據串聯電路電壓規律結合歐姆定律可知，電路中的最小電流時滑動變阻器接入電路的電阻為：
R滑=U滑I1=3V? Ω＞10 Ω，所以是第1組數據不是本實驗測量的；
根據表中數據由R=UI可知，
R2=U2I2= Ω；R3=U3I3= Ω；R4=U4I4= Ω；
R=R1+R2+R33=9.375Ω+10Ω+10Ω3≈9.8 Ω；
（5）電路如圖丙所示，R0為阻值已知的定值電阻，電源電壓未知且恒定不變。測量步驟如下：
①當開關S1閉合、S2斷開時，電流表讀數為I1；
②當開關S1、S2都閉合時，電流表讀數為I2；
③在①中，Rx與R0串聯，電流表測串聯電路電流；在②中，只有R0的簡單電路，電流表測R0的電流；根據電源電壓不變，則有：
I1（Rx+R0）＝I2R0，解得：Rx=I2?I1I1?R0。
【答案】（1）如上圖所示；（2）0.28；（3）電阻R斷路；（4）1；9.8；（5）②當開關S1、S2都閉合時；③I2?I1I1?R0。
9．【解析】（1）燈泡的額定電壓為2.5 V，故電壓表選用小量程與燈泡并聯，如下圖所示：
；
（2）連接好最后一根導線，燈泡立即發出明亮耀眼的光并很快熄滅，說明連接完最后一根導線，電路是通路，且電路電流很大，電路電阻很小，故實驗中兩個操作可能不當之處是：①連接電路時開關沒有斷開，②閉合開關前，滑動變阻器滑片沒有置于阻值最大處；
（3）在改正（2）的錯誤后，在實驗開始前應將滑動變阻器的滑片先調到阻值最大處，即甲圖所示的最左端；
（4）根據U﹣I圖象可知，燈在額定電壓下的電流為0.2 A，
由歐姆定律可得，小燈泡正常工作時的電阻：
RL=ULIL= Ω；
（5）小明根據圖乙計算出燈泡在不同電壓下的電阻，發現所測小燈泡的電阻值相差較大，原因可能是由于燈絲電阻受溫度影響，故選B；
（6）A．在丙圖中將滑動變阻器滑片滑到a端，記下電壓表示數Ua，再滑到b端記下電壓表示數Ub。
B.在丙圖中將滑動變阻器滑片滑到a端，電路為燈泡的簡單電路，電壓表測電源電壓，則電源電壓為Ua；
再滑到b端，燈泡與變阻器的最大阻值串聯，電壓表測燈的電壓，即此時燈泡的電壓為Ub，
由串聯電路電壓的規律，變阻器的電壓為U滑＝Ua﹣Ub；
由串聯電路中各處的電流相等和歐姆定律可得：UbR燈1=Ua?UbR滑，
解得R燈1=UbR滑Ua?Ub；
C．在丁圖中將滑動變阻器滑片滑到a端，記下電流表示數Ia，再滑到b端記下電流表示數Ib。
D．滑片滑到a端時，為燈泡的簡單電路，由歐姆定律可得電源電壓：U＝Ia×R燈2﹣﹣﹣﹣﹣﹣①，
再滑到b端時，燈與變阻器的最大電阻串聯，由歐姆定律和串聯電路的規律，電源電壓為：
U＝Ib×（R滑+R燈2）﹣﹣﹣﹣﹣﹣﹣②，
由①②解得：R燈2=IbR滑Ia?Ib。
【答案】（1）如上圖所示；（2）①連接電路時開關沒有斷開；②閉合開關前，滑動變阻器滑片沒有置于阻值最大處；（3）左；（4）12.5；（5）B；（6）UbR滑Ua?Ub；IbR滑Ia?Ib。
10．【解析】（1）①滑動變阻器的滑片P向右移時電阻增大，故變阻器應選左下接線柱與開關串聯接入電路，如下圖所示：
；
③電流表無示數，說明電路可能斷路；電壓表有示數，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，則與電壓表并聯的支路斷路了，即故障可能是導線b內部斷路；
④排除故障后，閉合開關，移動滑片P，當電壓表示數為1.2 V時，電流表示數如圖乙所示，電流表選用小量程，分度值0.02A，其示數為0.24 A，則R1=U1I1=Ω；
（2）①只閉合開關S1、S3，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出電壓表讀數為1 V；
②只閉合開關S1、S2，保持滑動變阻器的滑片位置不變，調節電阻箱使電壓表示數為1 V，讀出電阻箱的讀數為65 Ω；
在①中，R2與變阻器串聯，電壓表測R2兩端的電壓，移動滑動變阻器的滑片，使電壓表讀數為1 V；
在②中，電阻箱R0與變阻器串聯，電壓表測R0兩端的電壓，保持滑動變阻器的滑片位置不變，調節電阻箱使電壓表示數為1 V，讀出電阻箱的讀數為65 Ω，由等效替代法，電阻箱R0的示數即為電阻R2的阻值，故R2＝65 Ω；
【拓展】在②中，電阻箱R0與變阻器串聯，電壓表測R0兩端的電壓，電壓表示數為1 V，根據串聯電路電壓規律，變阻器兩端電壓為UR＝U﹣U0＝3 V﹣1 V＝2 V，根據串聯分壓原理可知：
URR滑=U0R0，即2VR滑=1VR0，解得R滑＝2R0＝2×65 Ω＝130 Ω；
若步驟②中，不小心將滑片向左移動了少許，使滑動變阻器接入的電阻增加了2 Ω，則R'滑＝R滑+2 Ω＝130 Ω+2 Ω＝132 Ω，
由于變阻器與R0電壓關系不變，則R'0=12R'滑=12×132 Ω＝66 Ω，故小華測得R2的阻值為66Ω。
【答案】（1）①如上圖所示；③b；④5；（2）②S1、S2；1；65；【拓展】66。
11．【解析】（1）實驗原理：R=UI；
（2）原電路中，電壓表與電流表并聯，因此電壓表的連接是錯誤的，為了測量定值電阻，電壓表應與定值電阻并聯，如下圖所示：
；
（3）為了保護電路，連接電路閉合開關前，滑動變阻器的滑片應滑到阻值最大處，即最左端；
（4）圖乙為某次測量時電流表和電壓表示數，電壓表選用小量程，分度值0.1 V，其示數為2.6 V，電流表選用小量程，分度值0.02 A，其示數為0.24 A，電阻的阻值為：
R=UI=≈10.8 Ω；
（5）小燈泡燈絲的電阻隨溫度的變化而變化；
如圖丙所示的U﹣I圖像知，燈的電壓為2.5 V時，電流大小為0.3 A，小燈泡的額定功率是：
PL＝ULIL＝2.5 V×0.3 A＝0.75 W；
A.“測量物體的長度”時要多次測量求平均值，D.“伏安法測量定值電阻”時測量多組電壓和電流值，多次測量獲得數據，求平均值來減小實驗誤差；
B.“研究并聯電路電流規律”時換用不同燈泡多測幾組數據，C.“研究凸透鏡成像”時要多次改變物距找像，多次測量的目的是：獲得多組數據，來尋找一定的規律；
故B、C研究方法與本實驗方法相同，故選B、C；
（6）實驗步驟：
①只閉合開關s，記下此時電流表的示數為I1；
②閉合S、S1，記錄電流表示數為I2；
③在①中，此時電路為R0的簡單電路，電流表測通過R0的電流，根據歐姆定律可得電源電壓：U＝I1R0；
在②中，兩電阻并聯接入電路，電流表測干路電流，由于R0前后電壓不變，故通過的電流不變，根據并聯電路干路電流等于各支路電流之和，則通過待測電阻的電流：
Ix＝I2﹣I1，
并聯電路各支路兩端電壓相等，由歐姆定律可得待測電阻的阻值：
Rx=UxIx=I1R0I2?I1。
【答案】（1）R=UI；（2）如上圖所示；（3）左；（4）10.8；（5）溫度；0.75；B、C；（6）②閉合S、S1，記錄電流表示數為I2；③I1R0I2?I1。
12．【解析】（1）根據甲圖可知，Rx與R0并聯，待測電阻與A1串聯，A2測干路電流，根據干路電流表量程可知支路電流表選擇小量程如下圖所示：
；
（2）小組同學連接完最后一根導線后閉合開關，立即看到電流表A2的指針左偏，造成該現象的原因是該電流表的正極和負極接線柱接反了；
（3）調節滑動變阻器，兩個電流表示數如圖丙，由圖可知兩表均選用小量程，分度值為0.02 A，則A1、A2的讀數分別為I1＝0.32 A，I2＝0.48 A；
根據并聯電路電流的規律，通過定值電阻R0的電流為：I0＝I﹣Ix＝0.48 A﹣0.32 A＝0.16 A，
由并聯電路的電壓規律和歐姆定律可得，電源電壓為：U＝U0＝I0R0＝0.16 A×30 Ω＝4.8 V；
由歐姆定律可得，被測電阻Rx=UIx= Ω。
【答案】（1）如上圖所示；（2）該電流表的正負接線柱接反了；（3）15。
13．【解析】（1）滑動變阻器要上下接線柱各接一個且與定值電阻串聯接入電路，滑動變阻器滑片右移時電流表示數變小，電阻增大，應接左下接線柱與電流表串聯接入電路中；電源電壓不超過3 V，選擇電壓表的量程為0～3 V，待測電阻R不小于10 Ω，選擇電流表量程為0～0.6 A，電路連接如圖所示：
；
（2）某次實驗中，移動滑片使電壓表示數為2.0 V，此時電流表的指針位置如圖乙所示，電流表選用小量程，分度值為0.02 A，則電流表的示數為0.16 A，由歐姆定律，R=UI=2V0.16A=12.5 Ω；
（3）閉合開關，發現電流表示數為零，說明電路中無電流，電路故障應是斷路，電壓表示數接近電源電壓，說明電壓表、電流表、滑動變阻器、開關與電源是通路，即與電壓表并聯部分電路斷路，所以電阻R斷路；
（4）電壓表與電流表的示數之比為燈的電阻；根據小燈泡的I﹣U關系圖象（如圖丙），發現：當電壓表的示數增大時，通過燈的電流增大，根據P＝UI可知，燈的實際功率增大，燈絲溫度升高，燈泡的電阻隨溫度的升高而增大，故電壓表與電流表的示數之比變大；
（5）②閉合開關S1，S2，讀出電壓表的示數U1和電流表的示數I1，
③斷開S2，移動滑動變阻器滑片，讀出電壓表的示數U2和電流表的示數I2；
在②中，此時待測電阻短路，電流表測定值電阻的電流，電壓表測電流表和定值電阻的總電壓；移動滑動變阻器滑片，由歐姆定律，定值電阻和電流表的總電阻為：
R0A=U1I1???????①；
在③中，電流表測待測電阻和定值電阻串聯后的電流，電壓表測待測電阻和定值電阻及電流表的總電壓，由歐姆定律，測待測電阻和定值電阻及電流表的串聯的總電阻為：
Rx0A=U2I2??????②，
定值電阻和電流表內阻不變，②﹣①得出待測電阻阻值為：
Rx=U2I2?U1I1。
【答案】（1）如上圖所示；（2）0.16；12.5；（3）斷路；（4）變大；燈泡的電阻隨溫度的升高而增大；（5）③斷開S2；④U2I2?U1I1。
14．【解析】（1）電壓表與電阻并聯，如下所示：
；
（2）為保護電路，閉合開關前，滑動變阻器的滑片應移到阻值最大處，即最右端；
（3）將各點連接起來，如下所示；
；
當電壓為2.0 V時，電流為0.36 A，由歐姆定律可得電阻：R=UI=≈5.6 Ω；
（4）①閉合S、S1，斷開S2，適當調節滑片的位置，電壓表示數U1為電阻Rx和R0兩端的電壓；②閉合S、S2，斷開S1，滑動變阻器滑片的位置保持不變，電壓表示數為U2為電阻R0兩端的電壓；③因串聯電路中總電壓等于各分電壓之和，所以電阻Rx兩端的電壓為：Ux＝U1﹣U2，串聯電路中各處的電流相等，由歐姆定律可得此時通過電路的電流：I′=U2R0，串聯電路總電壓等于各部分電壓之和，由歐姆定律可得待測電阻的阻值：Rx=UxI′=U1?U2U2R0=(U1?U2)R0U2。
【答案】（1）如上左所示；（2）右；（3）如上右所示；5.6；（4）(U1?U2)R0U2。
15．【解析】（1）連接好電路后閉合開關發現無論怎樣移動滑動變阻器的滑片，電壓表和電流表示數都很小且始終不發生變化，說明此時電路中的電阻是很大的，請滑動變阻器起不到調節電阻的作用，故應該是滑動變阻器下面兩個接線柱同時接入電路，故D正確；
（2）實驗中多次移動滑動變阻器滑片的位置得到多組數據，其目的是多次測量求平均值來減小誤差；
（3）所測量的電阻的大小為：R=10.4Ω+9.6Ω+10.0Ω3=10.0 Ω；
（4）①閉合開關S，將滑動變阻器的滑片P移到最左端，記錄電流表示數為I0；
②閉合開關S，將滑動變阻器的滑片P滑片移到最右端，記錄電流表示數I1；
③在①中，兩電阻并聯，電流表測電路的總電流；在②中，Rx被短路，只有R0工作；
由歐姆定律，所以電源電壓：U＝I1R0，
兩步驟中，R0兩端電壓均等于電源電壓，R0阻值不變，所以通過R0的電流均為I1，
根據并聯電路的電流特點可得，通過待測電阻的電流：
Ix＝I0﹣I1，
因并聯電路各支路電壓相等，則待測電阻兩端的電壓：Ux＝U＝I1R0，
所以待測電阻：Rx=UxIx=I1I0?I1R0。
【答案】（1）D；（2）減小誤差；（3）10.0；（4）I0﹣I1； I1I0?I1R0。
16．【解析】（1）閉合開關前，滑動變阻器的滑片應置阻值最大處，滑動變阻器是左下接線柱接入電路，其最大阻值端在最右端；
（2）燈泡正常發光時的電壓等于額定電壓2.5 V，由圖象可知此時通過燈泡的電流為0.3 A，所以燈泡正常發光的電阻：R=UI=≈8.33 Ω；
（3）實驗中，滑片位于某位置時電壓表示數突然變?yōu)榱?，而電流表示?shù)不變，說明電流表與燈泡、滑動變阻器、開關、電源組成通路，電壓表兩端沒有電壓，故電路故障是電壓表斷路；
（4）小明從滑動變阻器接入電路阻值最大時開始記錄數據，此時電路中電阻最大，電流最小，由圖象知此時燈泡兩端電壓為0.5 V，電流為0.1 A，
由串聯電路特點和歐姆定律可得，滑動變阻器的最大阻值：
RH大=UHI′=U?ULI′=3V? Ω，
則所用滑動變阻器的規格為“25 Ω 2 A”，故選C；
（5）①閉合S、S1，斷開S2，調節滑動變阻器的滑片，使電流表的示數為U額R0；
③閉合S、S2，斷開S1，保持滑動變阻器的滑片位置不動，電流表的示數I為通過燈泡和定值電阻R0的總電流，則通過燈泡的電流為：IL＝I?U額R0，即燈泡的額定電流；I額＝IL＝I?U額R0，
由P＝UI可得小燈泡額定功率的表達式為：
P額＝U額I額＝U額（I?U額R0）；
【答案】（1）右；（2）8.33；（3）電壓表斷路；（4）C；（5）①U額R0；③U額（I?U額R0）。
17．【解析】（1）電壓表測待測電阻兩端的電壓，所以電壓表與待測電阻并聯接入電路，如圖：
；
（3）正確連接電路后閉合開關進行實驗，當滑片P置于某位置時，電流表示數不變，說明電路為通路，由歐姆定律可知電路電阻不變，電壓表示數突然變?yōu)?，說明電壓表斷路；
（4）由乙可知電壓表示數隨電流的最大而減小，根據歐姆定律可知電路電流變大時，電路總電阻減小，根據串聯電路電阻規律可知滑動變阻器接入電路的電阻減小。根據串聯分壓原理可知滑動變阻器兩端的電壓減小，所以電壓表并聯在滑動變阻器兩端；
由圖乙可知當電壓表示數為5 V時，通過電路的電流為0.1 A，串聯電路總電壓等于各部分電壓之和，此時待測電阻兩端的電壓：Ux＝U﹣UH＝6 V﹣5 V＝1 V，
串聯電路各處電流相等，由歐姆定律可得待測電阻的阻值：Rx=UxI=1V0.1A=10 Ω；
（5）①將開關S接到a，讀出電流表示數I1，此時定值電阻和滑動變阻器串聯接入電路，②將開關S接到b，讀出電流表示數I2，此時待測電阻和滑動變阻器串聯接入電路，③U＝I1（R0+R滑）＝I2（Rx+R滑），由于R滑≠0，所以無法解出Rx的值；所以小華設計的方案不正確，當開關S由a撥到b時，電阻R0和RX兩端的電壓不相等，所以實驗過程中沒有保持Rx和R0兩端的電壓相等。
【答案】（1）如圖；（3）電壓表斷路；（4）滑動變阻器；10；（5）不正確，實驗過程中沒有保持Rx和R0兩端的電壓相等。
18．【解析】①電源電壓為3 V，電壓表選用小量程與燈并聯，如下所示：
②在正確完成上述操作后，閉合開關移動滑片P，當電流表示數為0.2 A時，電壓表示數如圖丙所示，電壓表選用小量程，分度值為0.1 V，則電阻兩端的電壓為0.4 V，
由歐姆定律得：R1′=U1I1= Ω；
同理，第2、3次測量的電阻分別為：2.0 Ω和2.2 Ω，
為減小誤差，取平均值作為測量結果：R1=2.0Ω+2.0Ω+2.2Ω3≈2.1 Ω；
③圖丙中，電阻箱與R2串聯，電壓表測電阻箱的電壓；
由圖丁知，當1R=0.025 Ω﹣1；1U=1.80 V﹣1；即R＝40 Ω時，U=59 V，
由串聯電路的電流特點和歐姆定律可得，此時電路中的電流為：I=UR=59V40Ω=172 A；
在圖丙中，當電阻箱的阻值無窮大時（即1R=0），由串聯分壓的規律可知，此時電阻箱兩端的電壓（電壓表的示數）等于電源電壓，則1U最小；
由圖丁可知1U最小等于0.36 V﹣1，則電源電壓U總=10.36 V=259 V；
當電阻箱R的電壓為59 V時，由串聯電路電壓的規律，R2的電壓為：U2=259 V?59 V=209 V，
由歐姆定律得，所測電阻R2的阻值：R2=U2I=209V172A=160 Ω。
【答案】①如上所示；②2.1；③160。
19．【解析】（1）為保護電路。閉合開關前，滑動變阻器的滑片應移到阻值最大處，即最左端；
（2）電壓表接入電路的量程為0～15 V，分度值為0.1 V，示數為5 V，根據歐姆定律可得待測電阻R阻值為：R=UI=5V1A=5 Ω；
（3）①閉合開關S1，斷開開關S2，電路為定值電阻的簡單電路，電流表測通過定值電阻的電流，根據歐姆定律可得電源電壓：U＝I1R0﹣﹣﹣﹣﹣﹣①；
②閉合開關S2，斷開開關S1，電路為待測電阻的簡單電路，電流表測通過待測電阻的電流，根據歐姆定律可得電源電壓：U＝I2R﹣﹣﹣﹣﹣﹣②，
①②聯立可得待測電阻R表達式：R=I1R0I2。
【答案】（1）左；（2）5；（3）②閉合開關S2，斷開開關S1；③I1R0I2。
20．【解析】（1）由圖丁可知，電壓表所選量程是0～3 V，分度值為0.1 V，電壓表的示數為2.7 V＞2.0 V，要降低燈泡兩端的電壓，就要減小電路中的電流，由此可知，滑動變阻器的滑片應向阻值大的一端移動即向右移動；
手在移動滑片時，眼睛觀察電壓表，直至電壓表示數為2.0 V；
由圖丙可知，燈泡的額定電流為0.4 A，根據P＝UI可知，小燈泡的額定功率為：
P＝UI＝2.0 V×0.4 A＝0.8 W；
由丙圖可知，隨燈泡電壓增大，通過燈泡的電流增大，但電壓變化大于電流變化，由R=UI知燈泡燈泡電阻增大，這是因?yàn)闊襞輰?shí)際功率變大，溫度升高，燈絲電阻增大了；
（2）①閉合開關S，S1和S2，讀出電壓表示數為U1；
②再斷開S1，讀出電壓表示數為U2；
③在①中，電阻R1短路，電路為R0的簡單電路，電壓表測電源電壓U＝U1；
在②中，兩電阻串聯，電壓表則R0的電壓U2，由歐姆定律，通過R0的電流為：
I0=U2R0，根據串聯電路的規律和歐姆定律，未知定值電阻表達式：
Rx=U1?U2I0=U1?U2U2R0=U1?U2U2×R0。
【答案】（1）右；電壓表；0.8；增大；溫度升高；（2）②再斷開S1；③U1?U2U2×R0。
21．【解析】（1）使用電流表和電壓表前，要檢查共指針是否對準零刻度線；接入電路時，應使電流從其“+”接線柱流入；
（2）伏安法測電阻的實驗原理是R=UI；
（3）①用開關S2替換電壓表，先將滑動變阻器滑片P移到b端，閉合S1、S2，電路為滑動變阻器的簡單電路，移動滑片P使電流表滿偏，此時滑動變阻器的阻值為R，由圖丙結合歐姆定律可得：I滿偏=UR=0.6 A，
②斷開S1、S2，向容器中加入適量沸水，閉合S1并記錄電流值，此時兩電阻串聯接入電路，接著觀察溫度計，示數每下降5℃，就記錄此時溫度t和對應的電流I，
室溫為25℃，水溫降到25℃后不再自然下降，此時可加入適量冰塊使水繼續降溫，直至0℃，然后斷開S1。
串聯電路總電阻等于各分電阻之和，根據歐姆定律可得電流與溫度的關系式：I=UR+Rt=UR+kt+b，
③由I=UR+kt+b可知電流越大，溫度越低，根據I滿偏=UR=0.6 A可知溫度為0℃時的電流：I0=UR+b＜0.6 A，此時通過電路的電流最大，
當溫度為100 ℃時通過電路的電流最小，但電流仍大于0，所以溫度表的量程為0～100 ℃，據此畫出溫度表表盤最高溫和最低溫刻度線的大致位置，如圖：。
【答案】（1）零；+；（2）R=UI；（3）25；UR+kt+b；0～100 ℃；如圖。
22．【解析】（1）①為了保證電路安全，實驗前開關應斷開；
②多次測量的操作是：通過調節滑動變阻器滑片的位置，分別記錄相應的電壓U和電流I的值，并填入到自制的表格中；
③由圖乙可知，電阻R1的U﹣I圖像是一條傾斜的直線，所以其阻值為R1=UI=3V0.4A=7.5 Ω；
（2）R2約為500歐，電源電壓恒為3 V，根據歐姆定律，這時電路中電流最大為I=UR=3V500Ω=0.006 A；
電流太小故不能選用電流表，所以應該把變阻箱與R2串聯，通過串聯電路的分壓特點：電阻之比等于電壓之比，再通過開關控制電壓表，分別測量出變阻箱R、R2的總電壓U1，與R2電壓U2，故有R2+RR2=U1U2，即可測量R2。
故完整的電路為：
。
【答案】（1）①斷開；②調節滑動變阻器滑片的位置，分別記錄相應的電壓U和電流I的值；③7.5；（2）各元件符號為：。
23．【解析】（1）電壓表串聯在電路中相當于電路斷路，則電路中的電流幾乎為零，即電流表的示數為0 A；電壓表相當于測量電源兩端電壓，即電壓表的示數為3 V；
小燈泡需串聯在電路中，電壓表需并聯在小燈泡兩端，如下圖所示：
；
（2）①根據圖2中的數據，由公式R=UI可知，當U'1＝0.5 V，I'1＝0.05 A時，R'1=U′1I′1= Ω，當U'2＝1.25 V，I'2＝0.1 A時，R'2=U′2I′2= Ω，當U'3＝2.5 V，I'3＝0.15 A時，R'3=U′3I′3=≈16.7 Ω，分析可知：小燈泡的電阻是隨電壓的增加而增大；
②根據U﹣I圖像知，燈的最小電壓為0.5 V時，最小電流為0.05 A，由串聯電路的規律及歐姆定律，此時，實驗中所使用的滑動變阻器連入電路的電阻最大為：
R滑=U?U1I1=3V? Ω，即實驗中所使用的滑動變阻器的最大阻值至少為50 Ω，故選A；
（3）①該方案是利用等效法求得小燈泡正常發光的電阻。
在第1步實驗中，僅閉合S1，R2調至9 Ω時，R2與L串聯，電路中的電流表為3 V，即小燈泡兩端的電壓UL＝3 V，小燈泡正常發光，
根據串聯電路電流特點有：ULRL=U?ULR2，即：
3VRL=U?3V9Ω??①；
在第2步實驗中，僅閉合S2，R1、R2分別調至10 Ω和5 Ω時，R1與R2串聯，當電路中電壓表仍為3 V時，即R1兩端的電壓U1＝3 V，
根據串聯電路電流特點有：U1R1=U?U1R2，即：
3V10Ω=U?3V5Ω??②；
聯立①②得：RL＝18 Ω；
②在設定的2種調整中，只要能使小燈泡正常發光，就可求得小燈泡的電阻。
A.將R2換成導線。當只閉合S1時，只有L連入電路，電壓表的示數不一定剛好為3 V，故不能確保小燈泡是否正常發光；若同時閉合S1、S2，L與R1并聯，兩者互不影響，也不能確保L是否正常發光，故A調整不能測量小燈泡兩端電壓為3 V時的電阻；
B.將R2換成適當規格的滑動變阻器。當只閉合S1時，L與滑動變阻器串聯，調節滑動變阻器，使電壓表的示數為3 V，則小燈泡正常發光；當只閉合S2時，保持滑動變阻器的滑片位置不變，調節R1，使電壓表的示數仍為3 V，讀出電阻箱的阻值為R1，則小燈泡正常發光的電阻為：RL＝R1，故B的調整能測量小燈泡兩端電壓為3 V時的電阻，【答案】B。
【答案】（1）3；0；如上圖所示；（2）①增大；②A；（3）①18；②B。
24．【解析】（1）燈泡額定電壓是3.8 V，則電壓表選15 V量程，燈泡與滑動變阻器串聯接入電路，由于滑片在最左端，且已經連接了B接線柱，為使阻值最大，應將滑動變阻器右下接線柱與電源正極連接，電壓表并聯在燈泡兩端，電路圖如下圖所示；
（2）閉合開關后，燈泡不亮，可能是燈泡斷路或燈泡短路或燈泡之外電路存在斷路；
此時電壓表無示數，可能是燈泡短路，或電壓表并聯電路之外存在斷路，或者是電壓表斷路；
電流表有示數，說明電路不存在斷路，所以其故障是燈泡短路；
已知燈泡短路，電路中只有滑動變阻器，在閉合開關前，滑動變阻器的阻值在最大處，又知道I＝0.2 A，
由I=UR可得，電源電壓U＝IR滑最大＝0.2 A×30 Ω＝6 V；
（3）排除（2）中的故障并正確連接電路后，剛一閉合開關發現燈泡還不亮，電壓表有示數，電流表有示數，則電路為通路，燈泡還不亮是因?yàn)殡娐分械碾娏鬟^小，由P＝I2R可知，此時小燈泡的實際功率太??；
電流表的量程為0～3 A，分度值為0.1 A，通過燈泡的電流I實＝1.5 A；
由I=UR可得，此時燈泡的電阻：
R=U實I實= Ω；
已知額定電壓為3.8 V的小燈泡，此時電壓表示數為2.4 V，若讓小燈泡正常發光，根據串聯分壓的特點可知要增大燈泡兩端電壓，則減小滑動變阻器兩端電壓，即將滑片向右移動；
（4）由于燈泡電阻隨溫度的變化而變化，不是定值，不能用小燈泡代替定值電阻R，所以不能探究“通過導體的電流與導體兩端電壓的關系”實驗而得出結論；
（5）當發現當電壓表的示數為2.2 V時，小燈泡正常發光。說明電壓表測量的是滑動變阻器兩端電壓，即小峰是將電壓表并聯在圖丙中的bc之間；
已知此時電流表示數為I額＝0.5 A，則該小燈泡的額定功率P額＝U額I額＝3.8 V×0.5A＝1.9 W；
（6）實驗過程如下：
①知小燈泡的額定電流為I額，則閉合開關S，調節電阻箱，使電流表示數為I額，并記下此時電阻箱的阻值為R；由I=UR可得，電阻箱兩端電壓UR＝I額R，
則小燈泡兩端電壓UL＝U﹣UR＝U﹣I額R，
②串聯電路中電流處處相等，則小燈泡額定功率的表達式為P額＝ULI額＝（U﹣I額R）I額。
【答案】（1）見上圖；（2）燈泡短路；6；（3）小燈泡的實際功率太小；1.6；（4）燈泡電阻隨溫度的變化而變化；（5）bc；1.9；（6）①I額；②（U﹣I額R）I額。
25．【解析】（1）滑動變阻器解接一個上接線柱和一個下接線柱串聯在電路中，根據滑片向右移動時變阻器阻值變大，確定滑動變阻器左下接線柱連入電路中，電流表串聯在電路中，如下所示：
；
（2）為了保護電路，閉合開關前，滑動變阻器的滑片P應移到阻值最大處，即最右端；
（3）調節滑動變阻器，使電壓表示數為2.4 V，電流表選用小量程，分度值為0.02 A，此時電流表示數（如圖乙）為0.24 A，
電阻Rx的阻值為：
Rx=UI= Ω；
（4）圖丙中，電阻箱與Rx串聯，電壓表測電阻Rx兩端的電壓；
由圖丁知，當電阻箱的電阻為0時，1U=16 V﹣1，即電源電壓為U＝6 V；
當電阻箱的電阻為15 Ω時，1U=14 V﹣1，即當電阻箱的電阻為15 Ω時，定值電阻Ry兩端的電壓為4 V，
根據串聯電路電壓的規律知此時電阻箱兩端的電壓為：
UR＝U﹣Uy＝6 V﹣4 V＝2 V，
此時電路中的電流為：
I=URR=2V15Ω=215 A，
電阻Ry的阻值為：
Ry=UyI=4V215A=30 Ω。
【答案】（1）見上圖；（2）右；（3）0.24；10；（4）30。
26．【解析】（1）①從電源的正極出發，依次經過開關、滑動變阻器、定值電阻、電流表到電源的負極，電流表、電壓表的正負接線柱連接正確，滑動變阻器接線柱接法正確，并且符合滑片向右移動時，滑動變阻器接入電路的電阻變大，如圖。
②滑動變阻器接入左半段，閉合開關前滑片處于B端，處于最大阻值處。
閉合開關，移動滑片P，發現電流表無示數，說明電路是斷路，電壓表有示數，說明電壓表和電源連接的地方是通路，故障可能是R1開路。
③電流表使用的0～0.6A量程，每一個大格代表0.2 A，每一個小格代表0.02 A，電流為0.24 A，
定值電阻R1兩端的電壓是1.2 V，電流是0.24 A，則R1=UI= Ω。
（2）①只閉合開關S1、S3，電壓表測量定值電阻R2兩端的電壓，移動滑動變阻器的滑片，使電壓表指針指在合適位置，讀出定值電阻R2兩端電壓為U1，讀出電阻箱的讀數為R；
②只閉合開關S1、S2，保持滑動變阻器的滑片位置及電阻箱的阻值不變，用電壓表測量電阻箱和定值電阻R2兩端的總電壓為U2；
根據串聯電路電壓特點得，電阻箱兩端的電壓為U2﹣U1，
根據串聯電路電流特點得，U2?U1R=U1R2，
定值電阻R2的阻值R2=U1U2?U1R。
若步驟②中，不小心將滑片向右移動了少許，滑動變阻器接入電路的阻值變大，分擔的電壓變大，則電阻箱和定值電阻R2分擔的電壓變小，則U2變小，其它測量準確，由R2=U1U2?U1R
得，R2測量值會變大。
【答案】（1）①如上圖；②B；開路；③0.24；5；（2）②S1、S2；③U1U2?U1R；大。
實驗序號
電壓表示數U/ V
電流表示數I/A
電阻R/Ω
1
0.9
0.10
2
1.5
0.16
3
2.0
0.20
4
2.8
實驗序號
電壓/ V
電流/A
電阻/Ω
1
2.8
0.27
10.4
2
2.4
0.25
9.6
3
2.0
0.20
10.0
實驗序號
電壓表示
數U/ V
電流表示數I/A
電阻R/Ω
1
0.2
2
0.6
0.3
3
0.88
0.4
