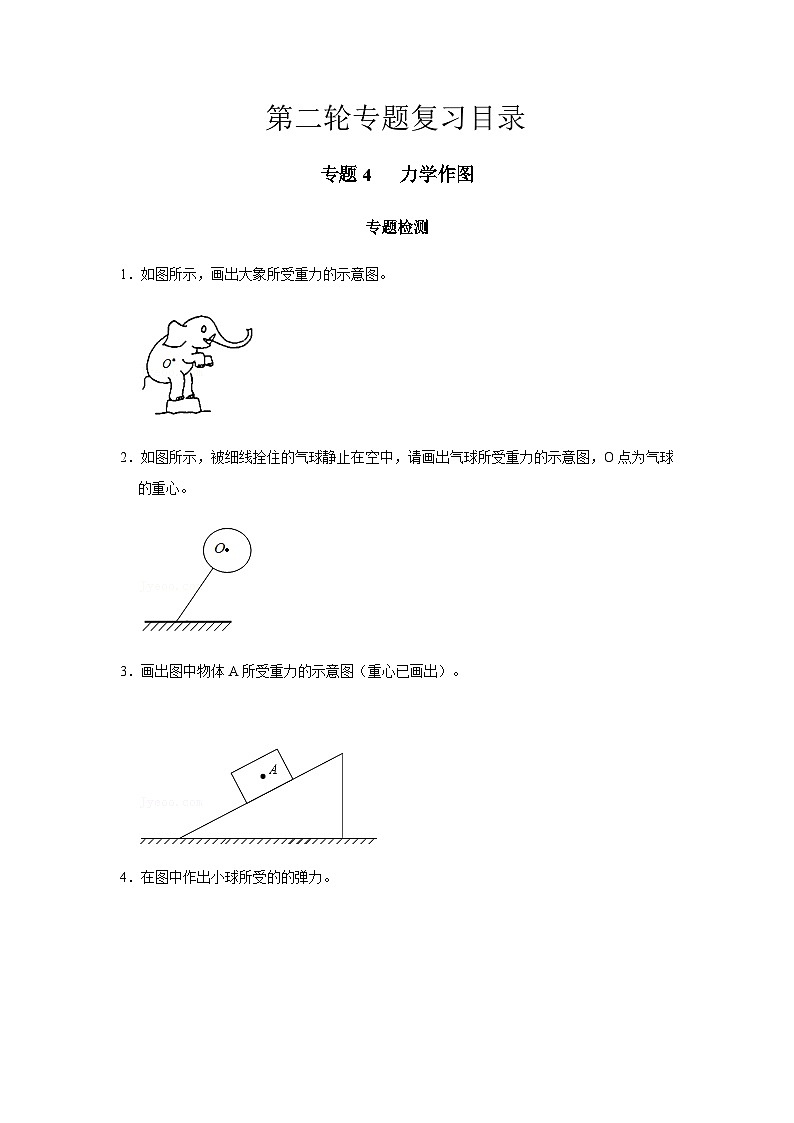

專題檢測
1．如圖所示，畫出大象所受重力的示意圖。
2．如圖所示，被細線拴住的氣球靜止在空中，請畫出氣球所受重力的示意圖，O點為氣球的重心。
3．畫出圖中物體A所受重力的示意圖（重心已畫出）。
4．在圖中作出小球所受的的彈力。

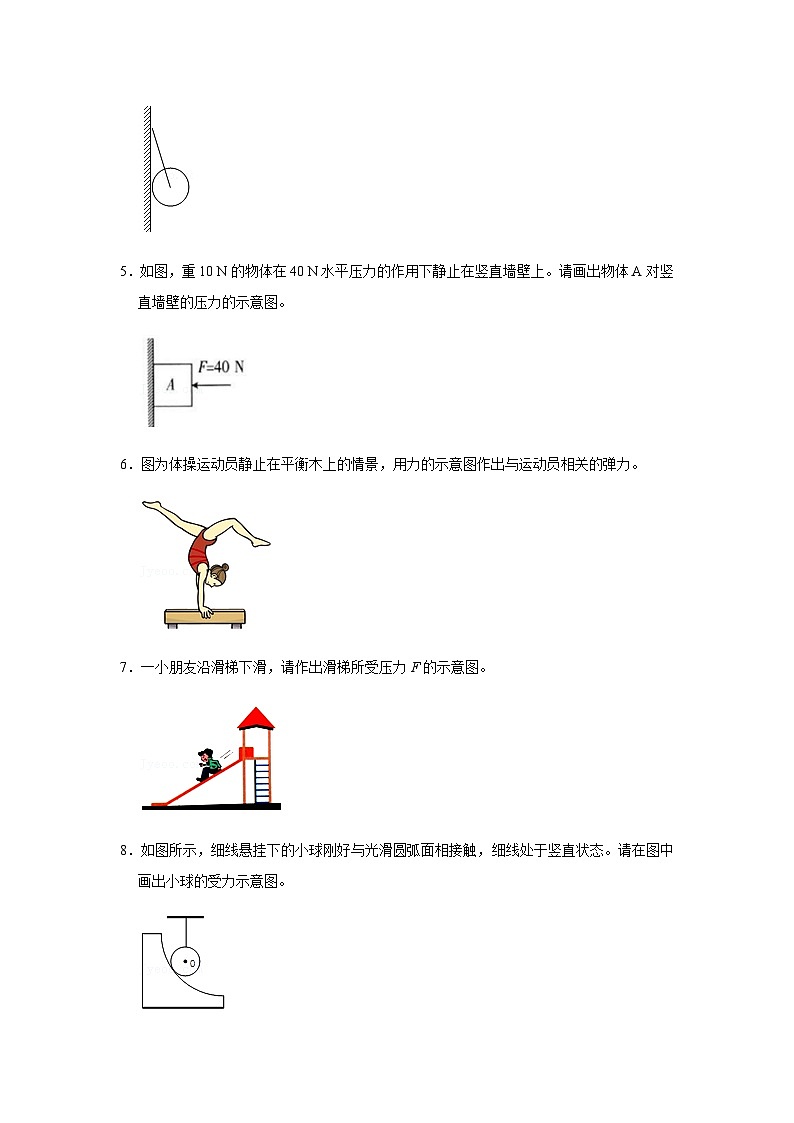

5．如圖，重10 N的物體在40 N水平壓力的作用下靜止在豎直墻壁上。請畫出物體A對豎直墻壁的壓力的示意圖。
6．圖為體操運動員靜止在平衡木上的情景，用力的示意圖作出與運動員相關的彈力。
7．一小朋友沿滑梯下滑，請作出滑梯所受壓力F的示意圖。
8．如圖所示，細線懸掛下的小球剛好與光滑圓弧面相接觸，細線處于豎直狀態。請在圖中畫出小球的受力示意圖。

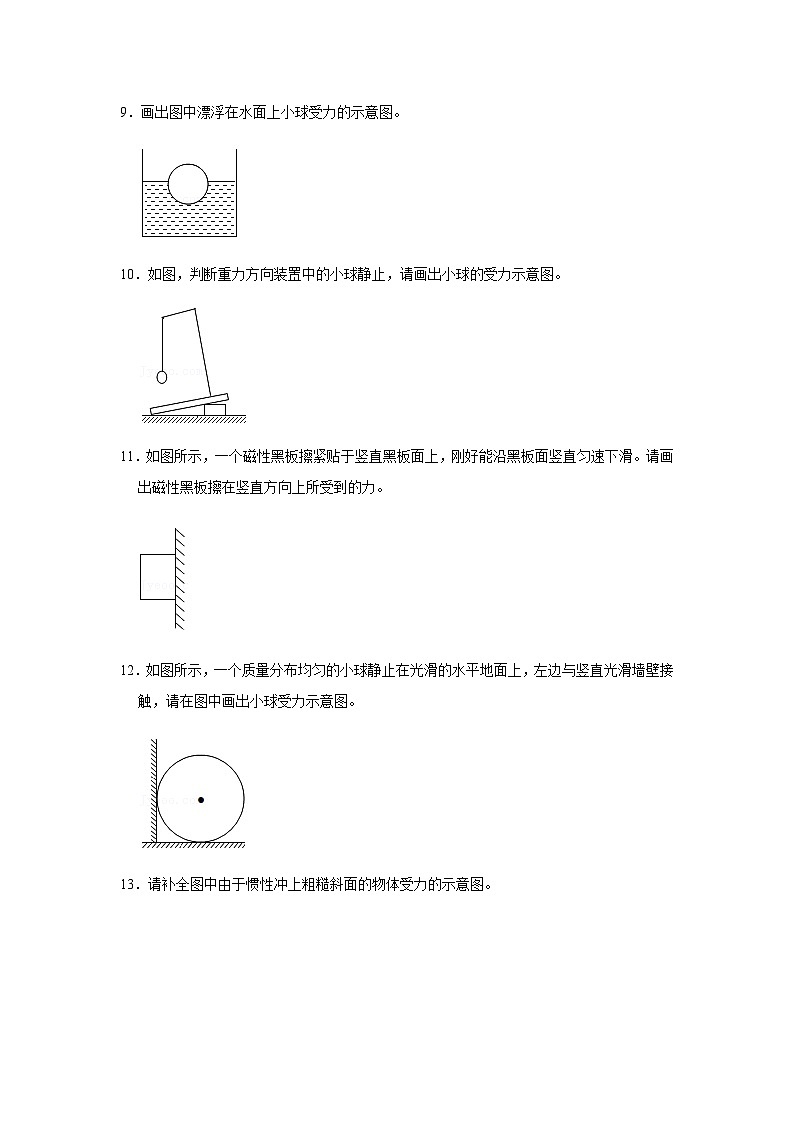

9．畫出圖中漂浮在水面上小球受力的示意圖。
10．如圖，判斷重力方向裝置中的小球靜止，請畫出小球的受力示意圖。
11．如圖所示，一個磁性黑板擦緊貼于豎直黑板面上，剛好能沿黑板面豎直勻速下滑。請畫出磁性黑板擦在豎直方向上所受到的力。
12．如圖所示，一個質量分布均勻的小球靜止在光滑的水平地面上，左邊與豎直光滑墻壁接觸，請在圖中畫出小球受力示意圖。
13．請補全圖中由于慣性沖上粗糙斜面的物體受力的示意圖。
14．攀巖是年輕人非常喜歡的一種運動，如圖甲是一名攀巖運動員拉著繩子停在峭壁上的情景。圖乙是這一時刻的簡化圖，請你以重心O為作用點，在圖乙中畫出：
（1）運動員所受的重力；
（2）峭壁對運動員的支持力；
（3）繩子對運動員的拉力。
15．如圖所示，重100 N的貨物A隨小車B在拉力F的作用下一起向右做勻速直線運動，請在圖中畫出貨物A所受力的示意圖。
16．如圖，斜面上的小球A被擋板B擋住，請畫出小球A所受力的示意圖。
17．如圖甲是蘭州市跨越黃河的空中纜車隨纜繩做勻速直線運動的示意圖，將其簡化為圖乙所示，請畫出纜車的轎廂（以方框表示）受力示意圖（不計空氣阻力）。
18．如圖所示，帶支架的平板小車沿水平地面向右做直線運動，小球A用細線懸掛于支架右端，放在小車左端的物塊B相對于小車始終靜止。某時刻觀察到細線偏離豎直方向θ角，請畫出此時物塊B受到的重力G和摩擦力F的示意圖（力的作用點圖中已標出）。
19．質地均勻的小球從彈簧正上方豎直下落，壓縮彈簧減速下降，請作出此時小球所受重力G和彈力F的示意圖。
20．如圖，一個用細線拴住的乒乓球在水中保持靜止，畫出乒乓球所受重力和浮力的示意圖。
21．如圖所示，畫出圖中物體上浮、懸浮、下沉?xí)r所受力的情況。
22．如圖所示，物體A疊放在B上面，B放在C上面，三個物體保持靜止，請畫出A對的B的壓力F1、B對C的壓力F2的示意圖。
23．如圖所示，小車重100 N，在A點受到大小為20 N的水平向右的拉力，試作出小車受到的拉力的示意圖。
24．如圖所示，若某同學在平直的公路上用力蹬自行車前進，請找出自行車前、后輪所受路面摩擦力的作用點。并畫出前、后輪所受路面摩擦力的示意圖。
25．在內壁光滑的汽缸內，用重為G的活塞封閉一定質量的氣體，把活塞和汽缸按圖所示懸掛，靜止在空中，圖中已標出缸內氣體對活塞的作用力F氣，請畫出活塞所受其它力的示意圖。
26．如圖為盛有水的金屬容器，A、B是容器側壁上兩塊面積相等的玻璃窗，請畫出A、B所受水的壓力的示意圖。
27．如圖，將一小球用細線懸掛起來后浸沒在水中，此時小球受到的重力為6 N，細線上的拉力為2 N。請在圖中畫出物體所受的浮力的示意圖。
28．請對圖中的A做受力分析：
B在F作用下向左運動。
參考答案
1．【解析】重力的方向是豎直向下的，從大象的重心畫一條帶箭頭的豎直向下的有向線段，用G表示，如圖所示：
2．【解析】重力的方向是豎直向下的，過氣球的重心畫一條帶箭頭的豎直向下的有向線段，用G表示，如圖所示：
3．【解析】過A的重心沿豎直向下的方向，畫一條帶箭頭的線段，用符號G表示。如圖所示：
4．【解析】據圖可知，此時小球所受的彈力有兩個，即線對小球的拉力，第二個是墻對小球的支持力，如右圖：
5．【解析】垂直壓在物體表面的力叫壓力，則物體A對豎直墻壁壓力的作用點在接觸面墻的中點，過壓力作用點畫垂直于墻面水平向左帶箭頭的線段即為A對豎直墻壁的壓力的示意圖，其大小為40 N，如下圖所示：
6．【解析】運動員在平衡木上靜止，受到平衡木豎直向上的彈力（支持力）F支；由于力的作用是相互的，運動員對平衡木有豎直向下的彈力（壓力）F壓，這兩個力的作用點在手和接觸接觸的位置；這兩個力是一對相互作用力，所以大小相等、方向相反，在一條直線上。如圖所示：
。
7．【解析】在滑梯上選取小朋友與接觸面的中點為壓力的作用點，過壓力作用點畫垂直于滑梯、帶箭頭的線段即為壓力示意圖，如圖所示：
8．【解析】小球處于靜止?fàn)顟B(tài)，受力平衡，繩子處于豎直狀態（球與斜面雖然接觸但不發生擠壓），所以小球不受摩擦力和支持力的作用；則小球受到重力和拉力的作用，重力的方向豎直向下，拉力的方向沿繩子向上，兩個力的作用點都畫在球的重心上，這兩個力是一對平衡力，大小相等，作圖時兩條線段的長度相等。如圖所示：
。
9．【解析】小球漂浮在水面上，重力和浮力是一對平衡力，過小球的重心，分別沿豎直向下和豎直向上的方向畫一條有向線段，并分別用G和F表示，作圖時要注意兩條線段長度要相等。如下圖所示：
10．【解析】由圖可知，小球處于靜止?fàn)顟B(tài)，受力平衡，受到豎直向下的重力和豎直向上的繩子的拉力的作用，這兩個力都作用在小球的重心上，如圖所示：
11．【解析】由圖知，黑板擦沿豎直方向勻速下滑，所以受力平衡；
在豎直方向受重力和摩擦力，這兩個力是一對平衡力，f＝G，重力方向豎直向下，所以摩擦力方向豎直向上，如圖所示：
12．【解析】小球放在光滑的水平地面上，小球與墻接觸，但不擠壓，小球在水平方向上不受力；小球在豎直方向上受重力G、支持力F的作用，重力的方向豎直向下、支持力方向豎直向上，二力的作用點都畫在小球的重心（球心），如圖所示：
13．【解析】物體受到重力G、支持力F、摩擦力f的作用；物體沖上斜面，受到斜面的摩擦力的方向是沿斜面方向；過物體重心，分別垂直于斜面向上和沿斜面向下的方向畫一條有向線段，并分別用F和f表示，即為其所受支持力和摩擦力示意圖，如圖所示：
14．【解析】運動員處于靜止?fàn)顟B(tài)，受到豎直向下的重力、沿繩子向上的拉力、垂直與峭壁的支持力的作用，這三個力作用在O點上，力的示意圖如圖：
15．【解析】貨物A做勻速直線運動，處于平衡狀態，A受到豎直向下的重力G和豎直向上的支持力F N，G與F是一對平衡力，它們大小相等，都為100 N，方向相反，且作用在同一直線上，作用點在物體的重心，重力從重心豎直向下畫，符號為G；支持力從重心豎直向上畫，符號為F N，注意兩個力的線段長度相同，如圖所示：
16．【解析】斜面上的小球A被擋板B擋住，分析可知，小球一共受到三個力的作用，一個是豎直向下的重力、一個是垂直于斜面向上的支持力，還有一個是垂直于擋板B向上的支持力，從小球的重心（球心）開始，分別沿各力的方向畫一條有向線段，并分別用G、 N和 N′表示，如圖所示：
17．【解析】空中纜車隨纜繩做勻速直線運動，所以纜車受力平衡，不計空氣阻力，轎廂受到豎直向下的重力G和豎直向上的拉力F的作用，這兩個力大小相同、方向相反、在同一直線上，作用點在轎廂的重心，示意圖如圖所示：
18．【解析】（1）重力的方向是豎直向下的，從物體重心畫一條帶箭頭的豎直向下的有向線段，用G表示，即為其所受重力示意圖；
（2）小球A用細線懸掛于支架右端，放在小車左端的物塊B相對于小車靜止，此時物塊B不受摩擦力作用；
某時刻觀察到細線向左偏離豎直方向θ角，其原因是小車做加速運動，A由于慣性，仍然保持原來的運動狀態，此時放在小車左端的物塊B相對于小車仍然靜止，但有向左運動的趨勢，所以受到受到的摩擦力水平向右，如圖所示：
19．【解析】忽略空氣阻力，小球從高處下落到豎直放置的彈簧上并壓縮彈簧向下做減速運動，此時小球受到重力和彈力兩個力的作用，從小球重心分別沿豎直向下和豎直向上的方向畫一條有向線段，用G和F表示，且G＜F，如圖所示：
20．【解析】乒乓球在水中受到豎直向下的重力、豎直向上的浮力，豎直向下的拉力，在三個力的作用下處于平衡狀態，有F浮＝G+F拉，所以乒乓球受到的浮力大于重力，方向豎直向上，由此作出重力與浮力的示意圖如圖所示：
21．【解析】浸沒在液體中的三個物體都受到重力和浮力的作用，重力的方向豎直向下，浮力的方向豎直向上。
對于上浮的物體，向上的浮力大于向下的重力，合力向上，所以物體向上運動；
對于懸浮的物體，它處于平衡狀態，受到的浮力和重力是一對平衡力，兩個力大小相等方向相反；
對于下沉的物體，向下的重力大于向上的浮力，合力向下，所以物體向下運動；
如圖所示：
22．【解析】A對B的壓力F1的作用點在A與B的接觸面上，受力物體是B，方向垂直接觸面向下；
B對C的壓力F2的作用點在斜面上，方向垂直斜面向下，如圖所示：
23．【解析】拉力的方向是水平向右的，作用點在小車的右邊緣上A點，從作用點沿水平向右的方向畫一條帶箭頭的線段，并用符號F表示，大小為20 N；如下圖所示：
24．【解析】騎自行車時，后輪在鏈條的作用下，使后輪相對于地面向后運動，所以地面對后輪有向前的摩擦力，此摩擦力為自行車提供了前進的動力；
前輪相對于地面向前運動，則地面對前輪有向后的摩擦力，其作用點分別在兩輪與地面的接觸點上。據此分別作出前后輪所受到的摩擦力f前輪、f后輪。如圖所示：
25．【解析】根據題意可知，汽缸內壁光滑，活塞與氣缸之間沒有摩擦力；活塞處于靜止?fàn)顟B(tài)，受到的合力為0，活塞受到豎直向下的重力、缸內氣體對活塞豎直向上的作用力F氣、外界大氣對活塞豎直向下的壓力F、繩子對活塞豎直向上的拉力F拉的共同作用；這四個力的作用點在活塞的中心上，力的示意圖如下：
。
26．【解析】從A點做垂直上壁向上的壓力，從B點作垂直側壁向右的壓力，如圖所示：
27．【解析】已知小球受到的重力為6 N，細線上的拉力為2 N，
則物體所受的浮力F?。紾﹣F拉＝6 N﹣2 N＝4 N，浮力的作用點在小球重心，方向豎直向上，如圖所示：
28．【解析】從題意和圖中可以獲取信息，物體A相對于B來說是向右運動的，故受到B給它一個向左的摩擦力、細線給它一個向右的拉力、B給它向上的支持力、物體A所受的重力。示意圖如下：
