2024中考物理三輪突破12檢測綜合計算（力、熱、電、電磁）習題含答案

這是一份2024中考物理三輪突破12檢測綜合計算（力、熱、電、電磁）習題含答案，共50頁。

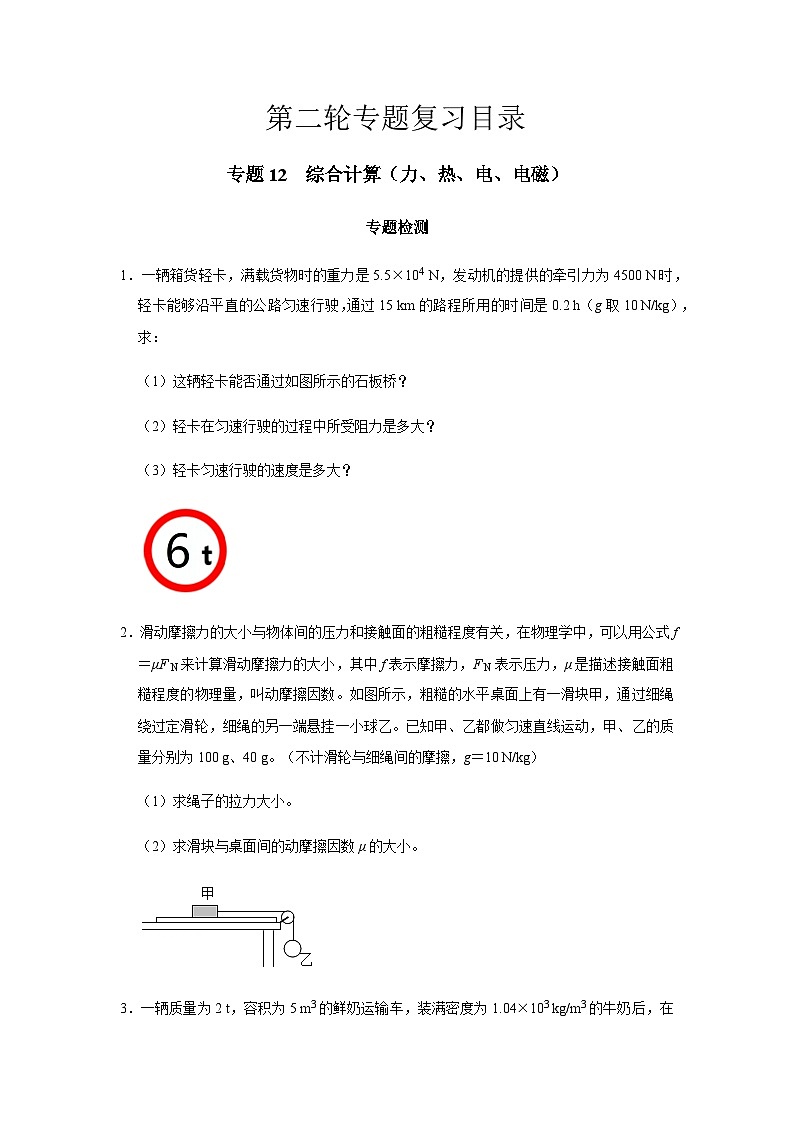

1．一輛箱貨輕卡，滿載貨物時的重力是5.5×104 N，發動機的提供的牽引力為4500 N時，輕卡能夠沿平直的公路勻速行駛，通過15 km的路程所用的時間是0.2 h（g取10 N/kg），求：
（1）這輛輕卡能否通過如圖所示的石板橋？
（2）輕卡在勻速行駛的過程中所受阻力是多大？
（3）輕卡勻速行駛的速度是多大？
2．滑動摩擦力的大小與物體間的壓力和接觸面的粗糙程度有關，在物理學中，可以用公式f＝μF N來計算滑動摩擦力的大小，其中f表示摩擦力，F(xiàn) N表示壓力，μ是描述接觸面粗糙程度的物理量，叫動摩擦因數。如圖所示，粗糙的水平桌面上有一滑塊甲，通過細繩繞過定滑輪，細繩的另一端懸掛一小球乙。已知甲、乙都做勻速直線運動，甲、乙的質量分別為100 g、40 g。（不計滑輪與細繩間的摩擦，g＝10 N/kg）
（1）求繩子的拉力大小。
（2）求滑塊與桌面間的動摩擦因數μ的大小。

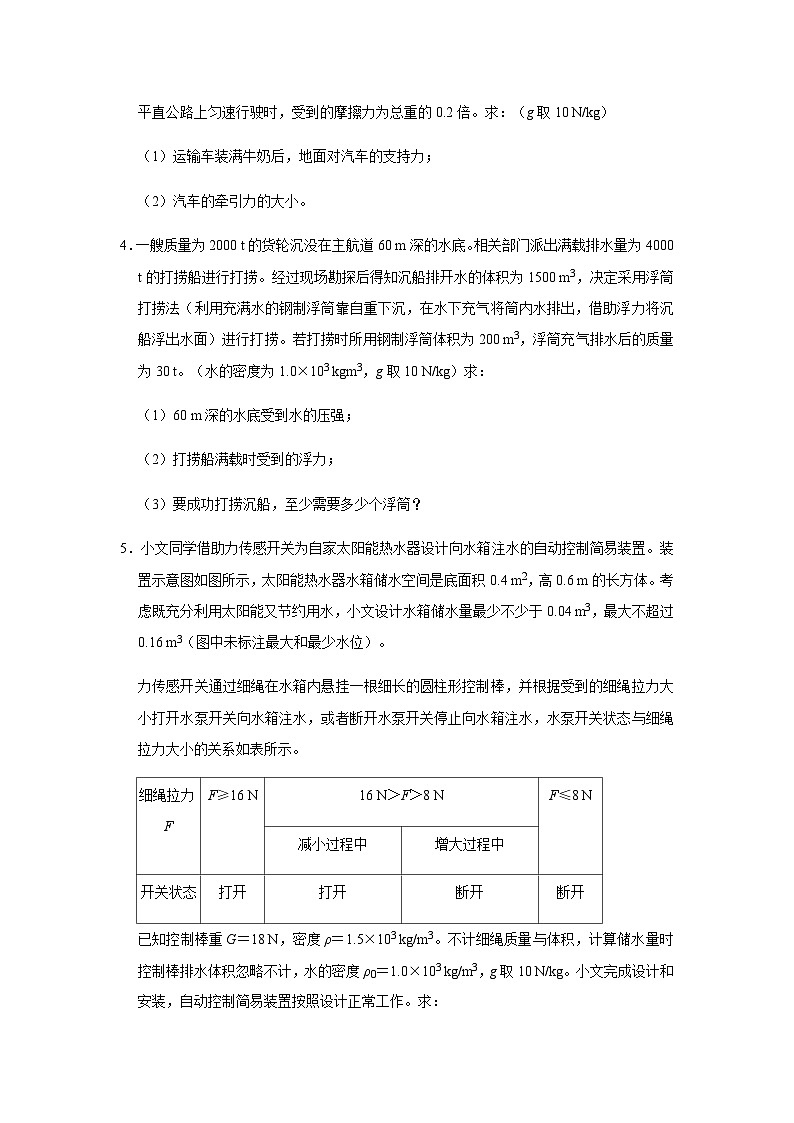

3．一輛質量為2 t，容積為5 m3的鮮奶運輸車，裝滿密度為1.04×103 kg/m3的牛奶后，在平直公路上勻速行駛時，受到的摩擦力為總重的0.2倍。求：（g取10 N/kg）
（1）運輸車裝滿牛奶后，地面對汽車的支持力；
（2）汽車的牽引力的大小。
4．一艘質量為2000 t的貨輪沉沒在主航道60 m深的水底。相關部門派出滿載排水量為4000 t的打撈船進行打撈。經過現場勘探后得知沉船排開水的體積為1500 m3，決定采用浮筒打撈法（利用充滿水的鋼制浮筒靠自重下沉，在水下充氣將筒內水排出，借助浮力將沉船浮出水面）進行打撈。若打撈時所用鋼制浮筒體積為200 m3，浮筒充氣排水后的質量為30 t。（水的密度為1.0×103 kgm3，g取10 N/kg）求：
（1）60 m深的水底受到水的壓強；
（2）打撈船滿載時受到的浮力；
（3）要成功打撈沉船，至少需要多少個浮筒？
5．小文同學借助力傳感開關為自家太陽能熱水器設計向水箱注水的自動控制簡易裝置。裝置示意圖如圖所示，太陽能熱水器水箱儲水空間是底面積0.4 m2，高0.6 m的長方體?？紤]既充分利用太陽能又節約用水，小文設計水箱儲水量最少不少于0.04 m3，最大不超過0.16 m3（圖中未標注最大和最少水位）。
力傳感開關通過細繩在水箱內懸掛一根細長的圓柱形控制棒，并根據受到的細繩拉力大小打開水泵開關向水箱注水，或者斷開水泵開關停止向水箱注水，水泵開關狀態與細繩拉力大小的關系如表所示。
已知控制棒重G＝18 N，密度ρ＝1.5×103 kg/m3。不計細繩質量與體積，計算儲水量時控制棒排水體積忽略不計，水的密度ρ0＝1.0×103 kg/m3，g取10 N/kg。小文完成設計和安裝，自動控制簡易裝置按照設計正常工作。求：

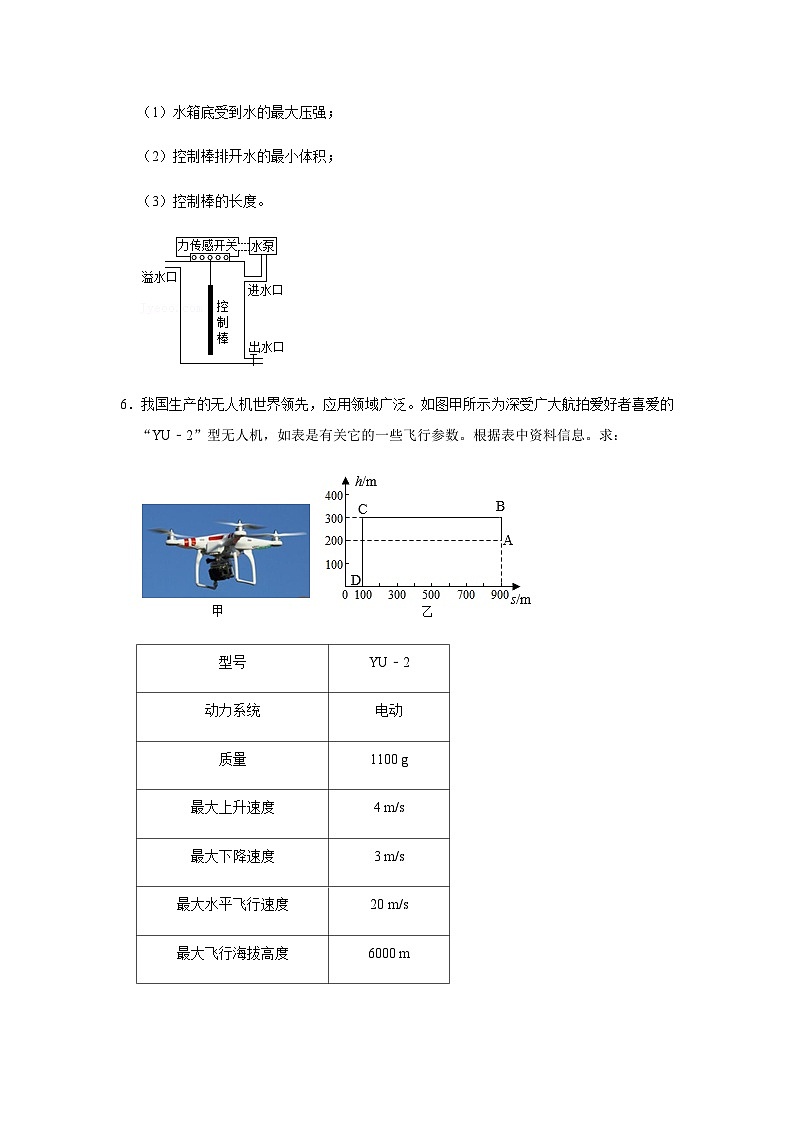

（1）水箱底受到水的最大壓強；
（2）控制棒排開水的最小體積；
（3）控制棒的長度。
6．我國生產的無人機世界領先，應用領域廣泛。如圖甲所示為深受廣大航拍愛好者喜愛的“YU﹣2”型無人機，如表是有關它的一些飛行參數。根據表中資料信息。求：
（1）無人機在空中懸停時受到的升力F。
（2）無人機以最大速度勻速上升100 m，空氣阻力忽略不計，升力對無人機做功的功率P。
（3）無人機在空中A點接收到自動返航指令后，將從A點沿ABCD航線自動返回至起點D，如圖乙所示。假設無人機在各段航線上均以相應的最大速度勻速航行，它從A點返回至D點所需的時間t。
7．小亮為探究金屬做成的輪船能浮在水面的原因。他找到一塊實心立方體金屬塊，用測力計測出金屬塊的重力為27 N，把它放入盛水的圓柱形容器中，金屬塊沉底，水面深度由15 cm升高到20 cm，容器底面積為200 cm2。然后他把這個金屬塊加工成船型（加工過程中質量和體積不變），成功漂浮在水面上。（ρ水＝1.0×103 kg/m3）求：
（1）水深20 cm時，水對容器底的壓強及金屬塊沉底靜止時，金屬塊對容器底的壓強；
（2）沉底與漂浮兩次排開水的體積差。
8．一質量為600 g，密度為0.6 g/cm3的正方體木塊用細線系于底面積為400 cm2容器的水中，如圖所示，求：
（1）木塊所受的浮力大小是多少？
（2）將細線剪斷后，木塊靜止時，容器底部受到水的壓強變化了多少？
9．如圖所示，一立方體物塊靜止在水平地面上，已知物塊的邊長L＝0.1 m，密度ρ＝2.7×103 kg/m3，水的密度ρ水＝1.0×103 kg/m3，g＝10 N/kg。
（1）求物塊的質量；
（2）求物塊對水平地面的壓強；
（3）把物塊放入足夠多的水中，求物塊靜止時受到的浮力大小。
10．3月23日因巨型貨輪“長賜”號在蘇伊士運河新航道擱淺，導致蘇伊士運河“癱瘓”，引發廣泛關注?！伴L(zhǎng)賜”號長約400 m，寬約59 m，滿載時總質量為2.2×105 t，吃水深度16 m（是指船舶浸入水下部分的最大深度），是目前營運的巨型船舶之一。標準集裝箱的尺寸約為：12 m（長）×2.5 m（寬）×2.4 m（高）。ρ海水＝1.03×103 kg/m3。g＝10 N/kg，求：
（1）一個集裝箱總質量為30 t，平放在水平地面上，集裝箱對地面的壓強p1。
（2）滿載時船底受到海水的壓強p2。
（3）滿載時船受到的浮力F浮。
11．如圖甲所示，用彈簧測力計拉著一正方體物塊處于靜止?fàn)顟B(tài)，彈簧測力計的示數F為20 N，物塊的邊長為0.1 m。A、B兩容器分別裝有等高的水和酒精，容器液面高度比物塊邊長高，如圖乙、丙所示?，F(xiàn)將物塊先后緩慢浸入 A、B兩容器的液體中，當物塊剛好浸沒時，A、B兩容器中彈簧測力計示數分別為F1和F2，且F1：F2＝5：6。（g取10 N/kg，ρ水＝1.0×103 kg/m3）求：
（1）物塊的質量；
（2）物塊浸沒在水中時所受浮力大??；
（3）酒精的密度；
（4）已知A容器底面積為B容器底面積的2.5倍。若物塊浸沒到水中后，水面升高了2 cm，此時水對容器底部的壓強為1.7×103 Pa，則物塊浸沒到酒精中時，酒精對B容器底部的壓強。
12．在探究影響浮力大小因素的實驗中，老師提供了橫截面積為20 cm2的金屬圓柱體如圖甲所示。小明將圓柱體通過細線（體積和質量均不計）懸掛于彈簧測力計上，如圖乙所示，靜止時彈簧測力計的示數為2 N。他將圓柱體慢慢放入水中。如圖丙所示，當圓柱體有一半體積浸入水中時，彈簧測力計示數為1.2 N。（g＝10 N/kg，ρ水＝1×103 kg/m3）
（1）將圓柱體豎直放于水平地面上時，求水平地面受到的壓強。
（2）求圓柱體的體積。
（3）求圓柱體的密度。
13．小明參加社區志愿服務，利用斜面將箱子勻速推到車上，如圖甲所示。已知斜面高1.2 m，長3 m，箱子的重力為300 N，小明施加的沿斜面向上的推力是200 N，箱子沿斜面向上運動的s﹣t圖象如圖乙所示。求：
（1）推力做功的功率；
（2）斜面對箱子摩擦力的大小。
14．隨著國家發展改革委員會對《濟南市城市軌道交通第二期建設規劃（2020～2025年）》的批復，我市地鐵建設步入快車道。如圖為濟南地鐵建設某工地，工人在20 s內用塔吊將質量為2500 kg的混凝土預制件勻速提升了6 m。若這個混凝土預制件的密度為2.2×103 kg/m3。g取10 N/kg，通過計算回答：
（1）它受到的重力是多少牛？
（2）它的體積是多少立方米？
（3）在提升它的過程中，塔吊對它做了多少焦的功？
（4）塔吊對它做功的功率是多少瓦？
15．如圖所示，利用滑輪把重為300 N的物體從斜面底端沿斜面往上勻速拉動10 m，物體升高了6 m，所用時間為10 s，該裝置的機械效率為75%，繩子自由端拉力為F，其方向始終與斜面平行，求在此過程中：
（1）拉力做的有用功；
（2）拉力的大??；
（3）拉力的功率。
16．某建筑工人的重力為800 N，雙腳與地面的接觸面積是500 cm2，該工人通過如圖所示的滑輪組在10 s內將建材勻速提升2 m，此過程中工人對繩自由端的拉力為300 N，已知?jiǎng)踊喌闹亓?0 N，不計繩重及輪與軸的摩擦。試求：
（1）該工人雙腳站立在水平地面上沒拉繩子時，對地面的壓強是多少？
（2）該工人對繩子自由端拉力的功率是多少？
（3）如果繩子承受的拉力足夠大，該工人用此滑輪組最大能夠提起多重的物體？
17．如圖甲所示的輕質杠桿，O為支點。用細線將質量為4 kg、密度為4.0 g/cm3的物體P懸掛在A點，同時在B點施加豎直向下的力F使杠桿水平平衡，OA：OB＝1：2。撤去力F，用細線將密度為3.0 g/cm3的物體Q懸掛在支點O的左側，再將P、Q分別浸沒在水和某種未知液體中，調節細線在杠桿上的懸掛點使杠桿再次水平平衡。如圖乙所示，測得杠桿左、右側的力臂大小分別為L(zhǎng)1和L2。然后將物體P、Q取出擦干后左右對調，再次將P、Q分別浸沒在未知液體和水中，重新調節杠桿仍能水平平衡，測得杠桿左、右兩側的力臂大小分別為L(zhǎng)1′和L2′。已知ρ水＝1.0 g/cm3，g＝10 N/kg，L1L1′＝3L2L2′，杠桿足夠長，在調節過程中P、Q始終未露出液面，也未與容器壁和底接觸。求：
（1）力F的大??；
（2）物體P浸沒在水中時受到的浮力；
（3）未知液體的密度。
18．現有一個滿偏電流Ig（即允許通過的最大電流）為6 mA的靈敏電流計G，其內阻Rg為10 Ω，小明同學利用所學的物理知識將該電流計G改裝成了一個既可以測電流也可以測電壓的多用電表，改裝的電路圖如圖所示。求：
（1）該電流計G的滿偏電壓（即靈敏電流計G指針偏轉到最大刻度對應的電壓）；
（2）接 A、B接線柱，多用電表可作量程為0.6 A的電流表使用，電阻R1的阻值大小（保留一位小數）；
（3）接 A、C接線柱，多用電表可作量程為3 V的電壓表使用，電阻R2的阻值大小。
19．物理學中常用磁感線來形象地描述磁場，用磁感應強度（用字母B表示）來描述磁場的強弱，它的國際單位是特斯拉（符號是T），磁感應強度B越大表明磁場越強；B＝0表明沒有磁場。有一種電阻，它的大小隨磁場強弱的變化而變化，這種電阻叫做磁敏電阻，圖1所示是某磁敏電阻R的阻值隨磁感應強度B變化的圖象。為了研究某磁敏電阻R的性質，小剛設計了如圖2所示的電路進行實驗，請解答下列問題：
（1）當S1斷開，S2閉合時，電壓表的示數為3 V，則此時電流表的示數為多少A？（需要寫過程）
（2）閉合S1和S2，移動兩個滑動變阻器的滑片，當電流表示數為0.04 A時，電壓表的示數為6 V，由圖象得，此時該磁敏電阻所在位置的磁感應強度為多少T？（需要寫過程）
（3）實驗中小剛將電路中電源的正負極對調，發現乙電路中電壓表和電流表的示數不變，這表明：該磁敏電阻的阻值與磁場的 無關；
（4）實驗中小剛通過改變滑動變阻器連入電路R1中的阻值來改變磁敏電阻所在位置的磁感應強度，從而影響電流表的示數。若讓滑動變阻器R1的滑片向右移動，此時電流表示數將 （選填“變大”、“變小”或“不變”）。請你再提供一種改變磁感應強度的方法 。
20．亮亮設計了一個用電壓表的示數變化反映被測溫度變化的電路。其電路原理圖如圖甲所示。電壓表量程為0～3V，R0是定值電阻，R0＝300 Ω，R1是熱敏電阻，其電阻隨環境溫度變化的關系如圖乙所示。閉合開關S后，當環境溫度為40 ℃時，電壓表的示數為2.4 V，求：
（1）當環境溫度為40 ℃時，通過R0的電流；
（2）電源電壓；
（3）當被測溫度為80 ℃時，電壓表的示數。
21．如圖所示的電路圖中，電阻R1的阻值為10 Ω；小明通過改變開關S1和S2的狀態，發現電流表最大示數是0.9 A，而將S1閉合，S2接B時，電流表是0.3 A。
求：
（1）電源電壓；
（2）R2的阻值；
（3）R1通電時的最小功率。
22．如圖甲所示的電路，電源電壓5 V保持不變。小燈泡L標有“4 V”字樣，其部分I﹣U關系圖像如圖乙所示?；瑒?dòng)變阻器R1標有“20 Ω 1 A”的字樣，定值電阻R2＝20 Ω，電流表的量程為0～0.6 A，電壓表的量程為0～3 V。求：
（1）小燈泡正常發光時的電阻是多少？
（2）只閉合開關S、S2和S3，移動滑動變阻器R1的滑片P使電流表示數為0.5 A時，此時滑動變阻器R1消耗的電功率是多少？
（3）只閉合開關S和S1，移動滑動變阻器R1的滑片P，在保證各元件安全工作的情況下，滑動變阻器R1允許的取值范圍是多少？
23．如圖所示的電路中，電源電壓為12 V保持不變，R2＝30 Ω，小燈泡L上標有“12 V 6 W”的字樣（不考慮燈絲電阻的變化），求：
（1）當開關S1、S2均斷開時，電流表示數為0.2 A，R1的阻值；
（2）當開關S1、S2均斷開時，通電15 s小燈泡消耗的電能；
（3）整個電路消耗的最大功率。
24．小明家中有一個標有“220 V 2200 W”的即熱式水龍頭，其電阻為R0，他發現冬天使用時水溫較低，春秋兩季水溫較高，于是他增加兩個相同的發熱電阻R和兩個指示燈（指示燈電阻不計）改裝了電路，如圖，開關S1可以同時與a、b相連，或只與c相連，使其有高溫和低溫兩擋。求：
（1）R0的阻值。
（2）改裝前，正常加熱1分鐘產生的熱量。
（3）改裝后，正常工作時，水龍頭分別處于高溫?fù)跖c低溫?fù)鯐r(shí)R0的電功率之比為4：1，請計算出高溫?fù)鯐r(shí)的總電功率。
25．圖甲為一種電磁爐的原理示意圖。它是利用高頻電流在電磁爐內部線圈中產生磁場，磁化鐵磁材料制成的烹飪鍋，在鍋體形成無數小的渦流（感應電流）而產生熱。同時，被磁化的鐵磁分子因摩擦、碰撞而發熱，從而使鍋體自身發熱達到加熱食物的目的。
（1）在使用電磁爐時，鍋體內能的增加是通過 的方法獲得的，食物內能的增加是通過 的方法獲得的。（兩空均選填“做功”或“熱傳遞”）
某款電磁爐性能參數如下表所示
根據上表數據計算：
（2）在1個標準大氣壓下，一鍋體積為2 L，溫度為20 ℃的水燒開需要吸收多少熱量？【水的比熱容為4.2×103 J/（kg?℃）】
（3）若電磁爐正常工作時，燒開上問鍋中的水最多需要多少時間？（不計鍋吸熱及熱散失）
26．在工地上，“塔吊”是常見的一種起重設備，如圖所示，g＝10 N/kg，求：
（1）如果“塔吊”將質量為300 kg的重物先豎直勻速向上吊起1 m，又沿水平方向移動重物0.5m，在此過程中，“塔吊”對重物做了多少功？
（2）此“塔吊”配置的電動機線圈電阻為0.4 Ω，當兩端加220 V電壓時，通過線圈的電流為50 A，在60 s內“塔吊”把另一重物向上吊起20 m，這次工作中“塔吊”的機械效率為80%，則該電動機消耗的電能是 J，線圈產生的熱量是 J。
（3）被吊重物的質量為多少？
27．圖甲是物理科技小組設計的汽車超載記錄儀模擬裝置?？刂齐娐冯妷篣控為可調電壓，通過調節電壓可改變汽車超載的壓力。其中壓敏電阻R1的阻值與壓力的關系如圖乙所示。工作電路電壓U工＝15 V，指示燈L標有“9 V 0.3 A”的字樣，開關S斷開時，燈L正常工作?，F(xiàn)閉合開關S，將R2的滑片移至最左端，當超載壓力為10 N時，R0與R1兩端的電壓比U0：U1＝1：4，此時電磁鐵剛好能吸合銜鐵，電控照相機拍攝到違規車輛。求：
（1）指示燈L正常發光100 s產生的熱量；
（2）繼電器線圈的電阻R0的阻值；
（3）當電磁鐵吸合銜鐵時，若R3消耗的功率為5 W，求電控照相機的功率；
（4）保持R2的滑片在最左端位置不變，現調節控制電路電壓，使超載壓力設為20 N，此時壓敏電阻R1的電壓為3 V，電功率為P1；將R2的滑片移至最右端時，R1的電功率為P1′，電路的總功率為P總，R0的電功率為P0。已知P1′：P1＝4：9，P總：P0＝6：1，此時控制電路的電壓。
28．橋式起重機在工業生產上有廣泛應用，如圖是某橋式起重機的示意圖，水平橫梁M N架在軌道A和B上，電動機D可沿橫梁左右移動，電動機銘牌上標有：額定電壓220 V，額定功率2.2 kW，線圈電阻4 Ω。（g＝10 N/kg，不計電動機工作的摩擦）
（1）某次電動機正常工作時，通過滑輪組，將質量為700 kg的零件，在20 s內勻速吊高4 m。求：
①這段時間內電動機消耗的電能及電流通過電動機線圈產生的熱量；
②滑輪組的機械效率。
（2）若橫梁長度為L(zhǎng)，橫梁的重力不計，電動機、滑輪、鋼絲繩及零件的總重力為G，電動機吊著零件從M點出發并開始計時，以水平速度v勻速運動到 N點，請推導出橫梁對軌道A的壓力F與時間t的關系式。
29．小偉同學為了監測家人體重，設計了一個簡易體重計，電路如圖甲所示。已知：電源電壓4.5 V，定值電阻R0＝6 Ω，R為壓敏電阻，其阻值與所受到的壓力關系如圖乙所示，電壓表量程為0～3 V，改裝后用于顯示被測人體重（踏板重力不計）。求：
（1）體重計不站人時，電路的電流；
（2）電壓表讀數為2 V時，壓敏電阻1 min產生的熱量；
（3）壓敏電阻R功率最大時，所測人的體重。
30．某同學乘坐小區電梯時，發現電梯超載會自動報警，喜好鉆研的他對電梯的自動報警現象設計了如圖甲電路進行研究。電源電壓恒定不變，R0為定值電阻。用杯中水量調節壓敏電阻受到壓力的大小，壓敏電阻的電流與受到壓力大小的關系如圖乙所示。
（1）甲圖中，當水杯中的水量達到“超載”狀態，電路中 （選填“綠燈亮”、“電鈴響”或“綠燈亮同時電鈴響”）。
（2）一個質量為50千克的小區居民搭載電梯從地面回到五樓的家，已知每層樓高3米，電梯對該居民做的功是多少焦？
（3）小區電梯超載報警的Rx﹣F圖像如圖丙所示，空載時電梯廂對Rx的壓力F1等于電梯廂的重力。當壓力F2＝1×104牛時，電梯報警，則此電梯限載多少人？（設每人質量為50千克）
31．如圖甲為小園同學設計的水箱水量預警裝置電路設計圖圓柱體水箱底面積S＝0.45米2，高H＝10米，浮球質量為3千克，永久磁鐵質量為2千克。干簧管是一種磁敏開關，其工作原理如圖乙，當永久磁鐵靠近干簧管時，簧片的觸點部位會被磁力吸引而吸合；當永久磁鐵遠離干簧管，磁場減弱后，簧片由于本身的彈性而釋放斷開。當水箱水面高度高于8米或低于2米時，相應的干簧管簧片觸點會一直吸合，電路中對應的預警燈亮，發出預警。
已知電源電壓U＝6伏，紅燈規格為“6伏1.2瓦”，綠燈規格為“6伏0.6瓦”。
（1）圖中滑輪的作用是 。
（2）求完成該實驗浮球的最小體積。（g取10 N/kg）
（3）圖丙表示水箱內每秒放水的體積（秒流量）與水位高h(yuǎn)的關系。當水箱裝滿水后，閉合開關的同時從出水口開始放水，到恰好放水完畢，斷開開關，整個過程電路消耗的電能。（干簧管電阻忽略不計）
32．某款水位自動測控儀的測量原理如圖甲所示，電源電壓U恒為15 V，定值電阻R0＝10 Ω，R1為一豎直固定光滑金屬棒，總長40 cm，阻值為20 Ω，其接入電路的阻值與對應棒長成正比。金屬?gòu)椈缮隙斯潭ǎ琍固定在彈簧下端且與R1接觸良好，滑片及彈簧的阻值、重力均不計。圓柱體M通過無伸縮的輕繩掛在彈簧下端，重80 N，高60 cm，底面積為100 cm2。當水位處于最高位置A時，M剛好浸沒在水中，此時滑片P恰在R1最上端；當水位降至最低位置B時，M的下表面剛好離開水面。已知彈簧所受拉力
F與其伸長量ΔL的關系如圖乙所示。閉合開關S。求：
（1）當水位處于位置A時，M受到的浮力；
（2）水位由位置A降至B這一過程，彈簧的長度增加了多少？
（3）水位降至位置B時，電壓表的示數是多少？（ρ水＝1.0×103 kg/m3，g取10 N/kg）
33．常用的密度計使用時需要較多待測液體（如圖甲）。小明設計了一臺只需少量待測液體就能直接測量其密度大小的簡易密度儀（如圖乙）。其工作原理為：桶中無液體時，滑片P指向A處；測量時，將待測液體加滿小桶，裝有滑輪和滑片P的滑塊向下移動x，彈簧彈力增加F，待滑塊穩定后閉合開關S，就能從已標注相應密度值的電流表刻度盤上讀出待測液體密度。電源電壓U0恒為6伏，定值電阻R0的阻值為12歐，電流表量程為0～0.6安，小桶的容積為10厘米3，粗細均勻的電阻絲AB總長為20厘米，其阻值隨長度變化如表。F與x的關系如圖丙所示。（不計摩擦，桶距底座高度足夠）。
（1）閉合開關S，滑片P在A點和B點時，電流表示數分別為Ia、Ib，則Ia、Ib的大小關系是 。
（2）某次測量時，電流表示數為0.2安，則所測液體密度為多少克/厘米3？
（3）為了方便在電流表的表盤上標注對應的密度值，需根據上述信息，分析密度與電流的關系并確定量程。
①寫出密度ρ與電流I的關系式：ρ＝ 。
②該密度儀能測量的最大密度為 克/厘米3。
34．物理興趣小組設計了一個便攜式水深測量?jī)x，如圖甲所示，它主要是由探頭A和控制盒B構成，A、B之間用有絕緣皮的細導線相連。探頭A是一個裝配有壓敏電阻Rx的圓柱體，壓敏電阻Rx所受壓力等于圓柱體底部所受壓力。圓柱體底面積為1×10﹣3 m2、高0.05 m、重3 N，工作時底部始終與水平面相平。A、B之間的電路連接如圖乙所示，電源電壓恒為12 V，當壓敏電阻Rx受到的壓力達到最大值800 N時，電路中的電流為10 mA，報警器（電阻不計）開始報警。正常工作時，壓敏電阻Rx阻值隨壓力F的變化規律如圖丙所示。（不考慮大氣壓強的影響，細導線重力與體積均不計，湖水的密度為1.0×103 kg/m3，g取10 N/kg）。
（1）探頭A的密度是多少？
（2）為保證壓敏電阻Rx受到的壓力達到最大值時報警器能正常報警，接入電路的定值電阻R0阻值為多大？
（3）小組同學將該裝置帶到湖面進行測量，當探頭A在細導線的牽引下，下沉到湖中某深度處時，電壓表示數是8 V，求此處的深度和此時細導線對探頭A的拉力。
參考答案
1．【解析】（1）根據G＝mg可知，輕卡滿載貨物時的質量為m=Gg=5.5×104N10N/kg=5.5×103kg=5.5t，小于標志牌6 t的質量標志，則該卡車能通過這座石板橋；
（2）輕卡在平直公路上勻速行駛時，水平方向上受牽引力F牽＝4500 N和阻力f，依據平衡條件則有：f＝F牽＝4500 N；
（3）已知輕卡勻速通過s＝15 km所用的時間t＝0.2 h，則勻速行駛的速度v=st=15km0.2?=75 km/h。
【答案】（1）這輛輕卡能通過如圖所示的石板橋；
（2）輕卡在勻速行駛的過程中所受阻力是4500 N；
（3）輕卡勻速行駛的速度是75 km/h。
2．【解析】（1）乙的重力：G乙＝m乙g＝0.04 kg×10 N/kg＝0.4 N，
由于乙做勻速直線運動，受到拉力F和重力的作用，F(xiàn)＝G乙＝0.4 N，
根據物體間力的作用是相互的，所以繩子對甲的拉力也為0.4 N；
（2）甲的重力G甲＝m甲g＝0.1 kg×10 N/kg＝1 N，
甲對桌面的壓力F N＝G甲＝1 N，
由于甲做勻速直線運動，甲受到的拉力和摩擦力是一對平衡力，則摩擦力f＝F＝G乙＝0.4 N，
因?yàn)閒＝μF N，
所以滑塊與桌面間的動摩擦因數：
μ=fFN=0.4N1N=0.4。
【答案】（1）繩子的拉力大小為0.4 N；
（2）滑塊與桌面間的動摩擦因數μ的大小為0.4。
3．【解析】（1）運輸車的質量為2噸，運輸車空載時自重：
G車＝m車g＝2×103 kg×10 N/kg＝2×104 N；
運輸車裝滿牛奶后，牛奶的體積：V牛奶＝V＝5 m3，
由ρ=mV可得，牛奶的質量：
m牛奶＝ρ牛奶V牛奶＝1.04×103 kg/m3×5 m3＝5.2×103 kg，
牛奶的重力：G牛奶＝m牛奶g＝5.2×103 kg×10 N/kg＝5.2×104 N；
因運輸車在平直公路上勻速行駛時處于平衡狀態，地面對汽車的支持力和汽車的總重力是一對平衡力，
所以，地面對汽車的支持力：
F支持＝G總＝G車+G牛奶＝2×104 N+5.2×104 N＝7.2×104 N；
（3）汽車裝滿牛奶后行駛時受到的阻力：
f＝0.2G總＝0.2×7.2×104 N＝1.44×104 N，
因運輸車在平直公路上勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，
所以，汽車裝滿牛奶后行駛時牽引力：F＝f＝1.44×103 N。
【答案】（1）運輸車裝滿牛奶后，地面對汽車的支持力為7.2×104 N；
（2）汽車裝滿牛奶后行駛時牽引力的大小為1.44×104 N。
4．【解析】（1）60m深的水底受到水的壓強：p＝ρgh＝1×103 kg/m3×10 N/kg×60 m＝6×105 Pa；
（2）根據阿基米德原理可得，打撈船滿載時受到的浮力：
F?。紾排＝m排g＝4000×103 kg×10 N/kg＝4×107 N；
（3）沉船受到的重力：
G沉船＝m沉船g＝2000×103kg×10 N/kg＝2×107 N，
沉船受到的浮力：
F浮沉＝G排沉＝ρgV排沉＝1.0×103kg/m3×10 N/kg×1500m3＝1.5×107 N；
則打撈沉船需要的拉力：F＝G沉船﹣F浮沉＝2×107 N﹣1.5×107 N＝5×106 N，
浮筒充氣排水后的重力：G0＝m0g＝30×103kg×10 N/kg＝3×105 N，
浮筒沉入水底受到的浮力：F浮0＝G排0＝ρ水V排0g＝1.0×103 kg/m3×200 m3×10 N/kg＝2×106 N，
每個浮筒能提供的向上的拉力：F拉＝F浮0﹣G0＝2×106 N﹣3×105 N＝1.7×106 N，
需要浮筒個數：n=FF拉=5×106N1.7×106N≈2.9，
則最少需要3個浮筒才能把沉船打撈起來。
【答案】（1）60 m深的水底受到水的壓強為6×105 Pa；
（2）打撈船滿載時受到的浮力4×107 N；
（3）要成功打撈沉船，至少需要3個浮筒。
5．【解析】（1）當水箱中儲水量最大時水最深，由V＝Sh可得，水箱中水的最大深度：
h最大=V最大S水箱=，
所以水箱底受到水的最大壓強：
p最大＝ρ0gh最大＝1.0×103 kg/m3×10 N/kg×0.4 m＝4000 Pa；
（2）控制棒懸掛在水箱中時，受到細繩拉力、浮力與其重力平衡，所以F+F?。紾，
控制棒重力一定，當拉力最大為16 N時，受到的浮力最小，
F浮最小＝G﹣F最大＝18 N﹣16 N＝2 N，
由F?。溅岩篻V排可得，控制棒排開水的最小體積：
V排最小=F浮最小ρ0g=2N1.0×103kg/m3×10N/kg=2×10﹣4 m3；
（3）水箱中水的最小深度：h最小=V最小S水箱= m，
水箱中最大水量和最小水量時水的高度差△h＝h最大﹣h最?。?.4 m﹣0.1 m＝0.3 m，
細繩拉力F最大時，F(xiàn)最大+F浮最小＝G，
細繩拉力F最小時，F(xiàn)最小+F浮最大＝G，
所以：F最小+F浮最大＝F最大+F浮最小，
即：F浮最大﹣F浮最小＝F最大﹣F最小，
所以：△F浮＝F最大﹣F最?。?6 N﹣8 N＝8 N，
由阿基米德原理可得：△F浮＝ρ0g△V排＝ρ0gS△h，
所以控制棒的橫截面積S=△F浮ρ0g△?=8N1.0×103kg/m3×10N/kg×0.3m=83×10﹣3 m2，
由G＝mg＝ρVg可得，控制棒的體積：
V=Gρg=18N1.5×103kg/m3×10N/kg=1.2×10﹣3 m3，
所以控制棒的長度：
L=VS=1.2×10?3m383×10?3m2=0.45 m。
【答案】（1）水箱底受到水的最大壓強為4000 Pa；
（2）控制棒排開水的最小體積為2×10﹣4 m3；
（3）控制棒的長度為0.45 m。
6．【解析】（1）無人機的重力：G＝mg＝1100×10﹣3 kg×10 N/kg＝11 N；
因?yàn)闊o(wú)人機在空中懸停時處于平衡狀態，此時無人機受到的重力和升力是一對平衡力，所以無人機在空中懸停時受到的升力：F＝G＝11 N；
（2）由表中數據可知，無人機的最大上升速度為4 m/s，因?yàn)榇诉^(guò)程中無人機做勻速直線運動，所以此時無人機受到的升力與重力還是一對平衡力，即F＝G＝11 N，
因此升力對無人機做功的功率：P=Wt=Fst=Fv＝11 N×4 m/s＝44 W；
（3）圖乙可知，無人機在空中A點接收到自動返航指令后，從A點沿ABCD航線自動返回至起點D的過程中，先從A到B上升300 m﹣200 m＝100 m，再?gòu)腂到C水平飛行900 m﹣100 m＝800 m，再?gòu)腃到D下降300 m，
由表中數據可知，無人機的最大上升速度為4m/s，則無人機以最大速度從A到B勻速上升100 m所需要的時間：tAB=sABvAB=100m4m/s=25 s，
由表中數據可知，無人機的最大水平飛行速度為20 m/s，則無人機以最大速度水平勻速?gòu)腂到C勻飛行升800 m所需要的時間：tBC=sBCvBC=800m20m/s=40 s，
由表中數據可知，無人機的最大下降速度為3m/s，則無人機以最大速度勻速下降300 m所需要的時間：tCD=sCDvCD=300m3m/s=100 s，
則無人機從A點返回至D點所需的時間：t＝tAB+tBC+tCD＝25 s+40 s+100 s＝165 s。
【答案】（1）無人機在空中懸停時受到的升力F為11 N；
（2）無人機以最大速度勻速上升100 m，空氣阻力忽略不計，升力對無人機做功的功率P為44 W；
（3）無人機在各段航線上均以相應的最大速度勻速航行時從A點返回至D點所需的時間t為165 s。
7．【解析】（1）水深20 cm時，水對容器底的壓強：p＝ρ水gh＝1.0×103 kg/m3×10 N/kg×20×10﹣2 m＝2000 Pa；
金屬塊的體積：V＝V排＝SΔh＝200×10﹣4 m 2×（20﹣15）×10﹣2 m＝10﹣3 m3，
金屬塊的邊長：L=3V=310?3m3=0.1 m，
金屬塊沉底靜止時受到的浮力：F?。溅阉甮V排＝1.0×103kg/m3×10 N/kg×10﹣3m3＝10 N，
金屬塊對容器底的壓力：F＝F支＝G﹣F?。?7 N﹣10 N＝17 N，
金屬塊對容器底的壓強：p=FS=FL2=17N0.1m×0.1m=1700 Pa；
（2）漂浮時金屬塊受到的浮力等于自身的重力，此時金屬塊浸入水中的體積：V′=F浮′ρ水g=Gρ水g=27N1.0×103kg/m3×10N/kg=2.7×10﹣3 m3，
沉底與漂浮兩次排開水的體積差：ΔV＝V′﹣V＝2.7×10﹣3 m3﹣10﹣3 m3＝1.7×10﹣3 m3。
【答案】（1）水深20 cm時，水對容器底的壓強為2000 Pa，金屬塊沉底靜止時，金屬塊對容器底的壓強為1700 Pa；
（2）沉底與漂浮兩次排開水的體積差為1.7×10﹣3 m3。
8．【解析】（1）正方體木塊的體積：
V=m1ρ1=600 g0.6 g/cm3=1000 cm3＝1×10﹣3 m3，
木塊浸沒在水中時受到的浮力：
F?。溅阉甮V排＝ρ水gV＝1.0×103 kg/m3×10 N/kg×1×10﹣3 m3＝10 N；
（2）由G＝mg可得，木塊的重力：
G1＝m1g＝0.6 kg×10 N/kg＝6 N，
將細線剪斷后，木塊靜止時，木塊漂浮，此時木塊受到的浮力F?。紾1＝6 N；
由F?。溅岩篻V排得，木塊漂浮時排開水的體積：
V排=F浮ρ水g=6N1.0×103kg/m3×10N/kg=6×10﹣4 m3；
所以液面下降的深度為：
△h=△V排S=V?V排S=1×10?3m?6×10?4m3400×10?4m2=0.01 m；
則容器底部受到水的壓強減少量：
△p＝ρ水g△h＝1.0×103 kg/m3×10 N/kg×0.01 m＝100 Pa。
【答案】（1）木塊所受的浮力大小10 N；
（2）將細線剪斷后，木塊靜止時，容器底部受到水的壓強變化了100 Pa。
9．【解析】（1）物塊的體積：V＝L3＝（0.1 m）3＝0.001 m3；
根據ρ=mV可得，物塊的質量：m＝ρV＝2.7×103 kg/m3×0.001 m3＝2.7 kg；
（2）立方體物塊靜止在水平地面上，則物塊對水平地面的壓力：
F＝G＝mg＝2.7 kg×10 N/kg＝27 N，
物塊的底面積：S＝L2＝（0.1 m）2＝0.01 m2；
物塊對水平地面的壓強：p=FS=27N0.01m2=2700 Pa；
（3）由于物塊密度ρ＝2.7×103 kg/m3＞水的密度ρ水＝1.0×103 kg/m3，
所以，物塊在水中將下沉，靜止時浸沒在水中，
則物塊受到的浮力：F?。溅阉甮V＝1.0×103 kg/m3×10 N/kg×0.001 m3＝10 N。
【答案】（1）物塊的質量為2.7 kg；
（2）物塊對水平地面的壓強為2700 Pa；
（3）把物塊放入足夠多的水中，物塊靜止時受到的浮力大小為10 N。
10．【解析】（1）集裝箱對水平地面的壓力F＝G＝mg＝30 t×10 N/kg＝3×104 kg×10 N/kg＝3×105 N；
集裝箱在水平地面上的受力面積S＝ab＝12 m×2.5 m＝30 m2；
集裝箱對水平地面的壓強p=FS=3×105N30m2=1×104 Pa；
（2）船底所受海水的壓強：
p＝ρ海水gh＝1.03×103 kg/m3×10 N/kg×16 m＝1.648×105 Pa；
（3）輪船滿載時的總質量為2.2×105 t＝2.2×108 kg，
滿載時總重：G總＝mg＝2.2×108 kg×10 N/kg＝2.2×109 N，
因?yàn)檩喆?，所以F浮＝G總＝2.2×109 N。
【答案】（1）集裝箱對地面的壓強是1×104 Pa；
（2）滿載時船底受到海水的壓強是1.648×105 Pa；
（3）滿載時船受到的浮力是2.2×109 N。
11．【解析】（1）如圖甲，物塊的重力是20 N，則物塊的質量m=Gg=20N10N/kg=2 kg。
（2）物塊的邊長為a＝0.1 m，則物塊的體積V＝a3＝（0.1m）3＝0.001m3，
物塊浸沒在水中受到的浮力F浮水＝ρ水gV排＝ρ水gV＝1.0×103 kg/m3×10 N/kg×0.001 m3＝10 N。
（3）物塊浸沒在水中彈簧測力計示數F1＝G﹣F浮水＝20 N﹣10 N＝10 N，
物塊浸沒在水中彈簧測力計示數F2＝G﹣F浮酒＝20 N﹣F浮酒，
因?yàn)镕1：F2＝5：6，
則，10N20N?F浮酒=56，
則物塊浸沒在酒精中受到的浮力F浮酒＝8 N，
由阿基米德原理得，F(xiàn)浮酒＝ρ水gV排＝ρ水gV，
8 N＝ρ酒×10 N/kg×0.001 m3，
酒精的密度ρ酒＝0.8×103 kg/m3。
（4）若物塊浸沒到水中后，此時水對容器底部的壓強為1.7×103 Pa，
根據液體壓強公式得，則此時容器中水的深度h=pρ水g=1.7×103Pa1.0×103kg/m3×10N/kg=0.17m，
物塊浸沒到水中后，水面升高了△h水＝2 cm＝0.02 m，
則A容器中原來水的深度h0＝h﹣△h水＝0.17 m﹣0.02 m＝0.15 m，
A和B容器中液體深度相同，則酒精深度為h0＝0.15 m。
已知A容器底面積為B容器底面積的2.5倍，設B容器的底面積是S，則A容器底面積是2.5 S，
設物塊浸沒在酒精中，酒精升高的高度是△h酒，
則，2.5S×△h水＝S×△h酒，
則，2.5S×0.02 m＝S×△h酒，
則，酒精升高的高度是△h酒＝0.05 m，
B容器中酒精深度h'＝h0+△h酒＝0.15 m+0.05 m＝0.2 m，
酒精對B容器底的壓強p'＝ρ酒gh'＝0.8×103 kg/m3×10 N/kg×0.2 m＝1.6×103 Pa。
【答案】（1）物塊的質量是2 kg；
（2）物塊浸沒在水中時所受浮力是10 N；
（3）酒精的密度是0.8×103 kg/m3；
（4）酒精對B容器底部的壓強是1.6×103 Pa。
12．【解析】（1）圓柱體的對水平地面的壓力F＝G＝2 N；
圓柱體的橫截面積S＝20 cm2＝2×10﹣3 m2；
圓柱體對水平地面的壓強p=FS=2N2×10?3m2=1000 Pa；
（2）當圓柱體有一半體積浸入水中時，圓柱體受到的浮力F浮＝G﹣F拉＝2 N﹣1.2 N＝0.8 N；
圓柱體一半的體積V排=F浮ρ水g=0.8N1×10?3kg/m3×10N/kg=8×10﹣5 m3；
圓柱體的體積V＝2V排＝2×8×10﹣5 m3＝1.6×10﹣4 m3；
（3）圓柱體的質量m=Gg=2N10N/kg=0.2 kg；
圓柱體的密度ρ=mV=0.2kg1.6×10?4m3=1.25×103 kg/m3。
【答案】（1）將圓柱體豎直放于水平地面上時，水平地面受到的壓強為1000 Pa；
（2）圓柱體的體積為1.6×10﹣4 m3；
（3）圓柱體的密度為1.25×103 kg/m3。
13．【解析】（1）由圖乙可知，小明推動箱子沿斜面向上勻速運動，小明推動箱子的速度v=st=1.8m6s=0.3m/s，推力做功的功率P=Wt=Fst=Fv＝200 N×0.3 m/s＝60 W；
（2）小明沿斜面向上推動箱子，小明對箱子的推力做的功是總功，克服箱子重力做的功是有用功，克服斜面對箱子的摩擦力做的功是額外功，斜面對箱子的支持力不做功，推力做的總功W總＝Fs＝200 N×3 m＝600 J，有用功W有＝Gh＝300 N×1.2 m＝360 J，額外功W額外＝W總﹣W有＝600 J﹣360 J＝240 J，斜面對箱子的摩擦力f=W額外s=240J3m=80 N。
【答案】（1）推力做功的功率是60 W；
（2）斜面對箱子的摩擦力是80 N。
14．【解析】（1）它受到的重力G＝mg＝2500 kg×10 N/kg＝2.5×104 N，
（2）由ρ=mV可得，它的體積：
V=mρ土=2500kg2.2×103kg/m3≈1.14 m3，
（3）在提升它的過程中，塔吊對它做功：
W＝Gh＝2.5×104 N×6 m＝1.5×105 J，
（4）塔吊對它做功的功率P=Wt=1.5×105J20s=7.5×103 W。
【答案】（1）它受到的重力是2.5×104 N；
（2）它的體積是1.14 m3；
（3）在提升它的過程中，塔吊對它做了1.5×105 J的功；
（4）塔吊對它做功的功率是7.5×103 W。
15．【解析】已知問題重力G＝300 N，物體升高高度h＝6 m，物體沿斜面向上移動的距離s′＝10 m，所用時間t＝10 s。
（1）根據題意拉力做的有用功：
W有＝Gh＝300 N×6 m＝1800 J；
（2）由η=W有W總=75%得總功：
W總=W有75%=1800J75%=2400 J，
由圖可知，動滑輪上繩子的段數n＝2，則繩子端移動的距離s＝2 s′＝2×10 m＝20 m，
由W總＝Fs得拉力：
F=W總s=2400J20m=120 N；
（3）拉力做功的功率：
P=W總t=2400J10s=240 W。
【答案】（1）拉力做的有用功為1800 J；
（2）拉力的大小為120 N；
（3）拉力的功率為240 W。
16．【解析】（1）因?yàn)楣と穗p腳站立在水平地面上沒拉繩子，所以F＝G＝800 N，
則人對水平地面的壓強p=FS=800N500×10?4m2=1.6×104 Pa；
（2）因?yàn)樘崞饎?dòng)滑輪繩子的股數n＝2，所以s＝2 h＝2×2 m＝4 m，
拉力做的功W＝Fs＝300 N×4m＝1200 J，
則拉力的功率P=Wt=1200J10s=120 W；
（3）人向下拉繩子時，所能施加的最大拉力等于人自身的重力，即F最大＝G＝800 N，
因?yàn)椴挥?jì)繩重及輪與軸的摩擦，根據F=12（G+G動）可知：G最大＝2F﹣G動＝2×800 N﹣80 N＝1520 N。
【答案】（1）該工人雙腳站立在水平地面上沒拉繩子時，對地面的壓強是1.6×104 Pa；
（2）該工人對繩子自由端拉力的功率是120 W；
（3）如果繩子承受的拉力足夠大，該工人用此滑輪組最大能夠提起1520 N重的物體。
17．【解析】（1）由題知，OA：OB＝1：2，A點受到P的拉力大小等于P的重力，
根據杠桿的平衡條件有：F×OB＝GP×OA＝mPg×OA，
所以F=OAOB×mPg=12×4 kg×10 N/kg＝20 N；
（2）由ρ=mV可得，物體P的體積：
VP=mPρP=4kg4.0×103kg/m3=10﹣3 m3，
物體P浸沒在水中，V排P＝VP，
受到水的浮力F浮＝ρ水gVP＝1.0×103 kg/m3×10﹣3 m3×10 N/kg＝10 N；
（3）圖乙中，將P、Q分別浸沒在水和某種未知液體中，左、右側的力臂大小分別為L(zhǎng)1和L2時，杠桿水平平衡，
根據G＝mg＝ρVg和F浮＝ρ液gV排可得，Q對杠桿拉力：
FQ＝GQ﹣F浮Q＝ρQVQg﹣ρ液gVQ＝（ρQ﹣ρ液）gVQ，
同理：P對杠桿的拉力：
FP＝GP﹣F浮P＝ρPVPg﹣ρ水gVP＝（ρP﹣ρ水）gVP，
根據杠桿的平衡條件有：FQL1＝FPL2，
即：（ρQ﹣ρ液）gVQL1＝（ρP﹣ρ水）gVPL2﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
將P、Q分別浸沒在未知液體和水中，即P、Q對調，重新調節杠桿仍能水平平衡，杠桿左、右兩側的力臂大小分別為L(zhǎng)1′和L2′時，杠桿平衡，
P對杠桿的拉力F：
FP′＝GP﹣F浮P′＝ρPVPg﹣ρ液gVP＝（ρP﹣ρ液）gVP，
Q對杠桿拉力：
FQ′＝GQ﹣F浮Q′＝ρQVQg﹣ρ水gVQ＝（ρQ﹣ρ水）gVQ，
根據杠桿的平衡條件有：FQ′L1′＝FP′L2′，
即：（ρP﹣ρ液）gVPL1′＝（ρQ﹣ρ水）gVQ L2′﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
①×②化簡得：
（ρQ﹣ρ液）（ρP﹣ρ液）L1L1′＝（ρP﹣ρ水）（ρQ﹣ρ水）L2 L2′，
由題知，L1L1′＝3L2L2′，代入上式可得：
3（ρQ﹣ρ液）（ρP﹣ρ液）＝（ρP﹣ρ水）（ρQ﹣ρ水），
3（3.0 g/cm3﹣ρ液）（4.0 g/cm3﹣ρ液）＝（4.0 g/cm3﹣1.0 g/cm3）（3.0 g/cm3﹣1.0 g/cm3），
解得：ρ液＝2.0 g/cm3或ρ液＝5.0 g/cm3，
因?yàn)镻、Q始終未露出液面且杠桿有拉力，所以P、Q的密度大于水和液體的密度，故ρ液＝5.0 g/cm3不合題意。
【答案】（1）力F的大小為20 N；
（2）物體P浸沒在水中時受到的浮力為10 N；
（3）未知液體的密度為2.0 g/cm3。
18．【解析】（1）該電流計G的滿偏電壓：Ug＝IgRg＝6×10﹣3 A×10 Ω＝0.06 V；
（2）接A、B接線柱時，改裝成量程為0.6 A的電流表，電阻R1和電流表G并聯，
因并聯電路干路電流等于各支路電流之和，則干路電流最大為0.6 A時，通過電阻R1的電流：I1＝I﹣Ig＝0.6 A﹣0.006 A＝0.594 A，
由歐姆定律可得電阻R1的阻值：R1=UgI1=≈0.1 Ω；
（2）接A、C接線柱時，改裝成量程為3 V的電壓表，電阻R1和電流表G先并聯，再和電阻R2串聯，
因串聯電路的總電壓等于各電阻兩端的電壓之和，則A、C兩端電壓最大為3 V時，串聯電阻R2兩端的電壓：U2＝U﹣Ug＝3 V﹣0.06 V＝2.94 V，
由于R1與電流表G并聯，則A、C兩端電壓最大為3 V時，通過電阻R2的電流（干路電流）最大為0.6 A；
由歐姆定律得電阻R2的阻值：R2=U2I= Ω。
【答案】（1）該電流計G的滿偏電壓為0.06 V；
（2）接A、B接線柱時，電阻R1的阻值為0.1 Ω；
（3）接A、C接線柱時，電阻R2的阻值為4.9 Ω。
19．【解析】（1）圖2中的乙電路中R與R2串聯，電壓表測量R兩端的電壓，電流表測量電路中的電流；由圖2可知，當S1斷開，S2閉合時，螺線管沒有磁性，由圖1可知，當磁敏電阻R周圍沒有磁場時（B＝0），其阻值R＝100Ω，根據歐姆定律得，電流表的示數為
I=UR=3V100Ω=0.03 A；
（2）閉合S1和S2，移動兩個滑動變阻器的滑片，當電流表示數為0.04 A時，電壓表的示數為6 V，由I=UR可得，此時磁敏電阻的阻值為
R=U′I′=6V0.04A=150 Ω，
由圖1知，此時的磁感應強度為0.3 T；
（3）小剛將電源的正負極對調，螺線管的磁極發生變化（磁場的方向發生變化）；發現乙電路中電壓表和電流表的示數不變，也就是磁敏電阻的阻值不變。這表明：該磁敏電阻的阻值與磁場的方向無關；
（4）閉合S1和S2，將R1的滑片向右滑動，滑動變阻器的電阻變大，故通過電磁鐵的電流會減小，磁性變?nèi)?，由圖象可知磁敏電阻R的阻值會減小，根據歐姆定律可知，右側電路中的電流變大，即電流表示數變大；已知磁敏電阻的大小隨磁場強弱的變化而變化，所以可以通過改變通電螺線管中線圈匝數改變螺線管的磁性強弱，即改變磁感應強度。
【答案】（1）電流表的示數為0.03 A；
（2）此時該磁敏電阻所在位置的磁感應強度為0.3 T；
（3）方向；
（4）變大；線圈匝數。
20．【解析】由甲電路圖可知，R1與R0串聯，電壓表測R0兩端電壓。
（1）環境溫度為40 ℃時電壓表的示數為2.4 V，根據歐姆定律可得通過R0的電流：I0=U0R0=2.4V300Ω=0.008 A；
（2）由圖乙可知，當環境溫度為40℃時，熱敏電阻R1＝200 Ω，
串聯電路中各處的電流相等，根據歐姆定律可得此時R1兩端的電壓：U1＝IR1＝0.008 A×200 Ω＝1.6 V，
因串聯電路中總電壓等于各分電壓之和，所以，電源的電壓：U＝U0+U1＝2.4 V+1.6 V＝4 V；
（3）由圖乙可知，環境溫度80 ℃時，R1的阻值為100 Ω，
串聯電路總電阻等于各部分電阻之和，
根據歐姆定律可得此時通過電路的電流：I′=UR0+R1′=4V300Ω+100Ω=0.01 A，
此時電壓表的示數為：U1′＝I′R0＝0.01×300 Ω＝3 V。
【答案】（1）當環境溫度為40 ℃時，通過R0的電流為0.008 A；
（2）電源電壓為4 V；
（3）當被測溫度為80 ℃時，電壓表的示數為3 V。
21．【解析】（1）當S1閉合，S2接B時，電路為R1的簡單電路，電流表測電路中的電流，
由歐姆定律可知，電源電壓：
U＝I1R1＝0.3 A×10 Ω＝3 V；
（2）由歐姆定律可知，在電源電壓一定時，電路中的電阻越小，電路中的電流越大，
分析電路圖可知，當S1閉合，S2接A時，R1、R2并聯，電路中的電阻最小，電流最大，電流表測干路電流，
由并聯電路的特點可知，此時R1的電壓和電流都不變，
由并聯電路的電流特點可知，此時通過R2的電流：
I2＝I﹣I1＝0.9 A﹣0.3 A＝0.6 A，
由歐姆定律可知，R2的阻值：
R2=UI2=3V0.6A=5 Ω；
（3）由P＝UI＝I2R可知，通過R1的電流最小時，R1的功率最小，由歐姆定律可知，此時電路中的電阻最大，
分析電路圖可知，當S1斷開，S2接B時，R1、R2串聯，電路中的電阻最大，電流最小，電流表測電路中的電流，
由串聯電路的電阻特點可知，電路中的總電阻：
R＝R1+R2＝10 Ω+5 Ω＝15 Ω，
電路中的最小電流：
I小=UR總=3V15Ω=0.2 A，
則R1通電時的最小功率：
P1＝I小2R1＝（0.2 A）2×10 Ω＝0.4 W。
【答案】（1）電源電壓為3 V；
（2）R2的阻值為5 Ω；
（3）R1通電時的最小功率為0.4 W。
22．【解析】（1）小燈泡L標有“4 V”字樣，則小燈泡正常發光時，燈泡兩端的電壓為4 V，從圖乙可知，小燈泡正常發光時通過燈泡的電流IL＝0.4 A，根據歐姆定律可知小燈泡正常發光時的電阻RL=ULIL=4V0.4A=10 Ω；
（2）只閉合開關S、S2和S3，移動滑動變阻器R1的滑片P使電流表示數為0.5 A時，由于變阻器和R2并聯，則電流表測總電流I＝0.5 A，
根據歐姆定律可知通過R2的電流，
I2=UR2=5V20Ω=0.25 A；
由并聯電路電流的規律，通過動變阻器R1的電流：
I1＝0.5 A﹣0.25 A＝0.25 A，
此時滑動變阻器R1消耗的電功率P1＝UI1＝5 V×0.25 A＝1.25 W；
（3）只閉合開關S和S1，燈與變阻器串聯，電壓表測變阻器的電壓，電流表測電路中的電流，從圖乙可知，小燈泡正常發光時通過燈泡的電流IL＝0.4 A，
電流表量程為0～0.6 A，根據串聯電路電流的規律可知，電路中的最大電流為I最大＝0.4 A，
此時燈正常發光，由歐姆定律和電阻的串聯規律，變阻器有最小阻值；
由串聯電路電壓的規律和歐姆定律，滑動變阻器R1的最小阻值：
R滑小=UI最大?RL=5V0.4A?10 Ω＝2.5 Ω；
因電壓表的量程為0～3 V，電壓表的最大示數為U最大＝3 V時，變阻器連入電路中的電阻最大，
根據串聯電路兩端的電壓等于各電阻兩端的電壓之和可知：
燈泡兩端的最小電壓UL最?。? V﹣3 V＝2 V，
由圖乙可知，此時通過燈的電流為電路中的最小電流，則I最?。?.25 A，
由歐姆定律和串聯電路電流的規律，變阻器連入電路中的最大電阻：
R滑大=U最大I最小=3V0.25A=12 Ω，
故滑動變阻器R1允許的取值范圍是2.5 Ω﹣12 Ω。
【答案】（1）小燈泡正常發光時的電阻是10 Ω；
（2）此時滑動變阻器R1消耗的電功率是1.25 W；
（3）滑動變阻器R1允許的取值范圍是2.5 Ω﹣12 Ω。
23．【解析】（1）當開關S1、S2均斷開時，R2開路，L與R1串聯，電流表測量電路電流；
由P＝UI=U2R可知，燈泡電阻：RL=UL2PL=(12V)26W=24 Ω；
由I=UR可知，電路的總電阻為：R總=UI=12V0.2A=60 Ω，
因串聯電路的總電阻等于各分電阻之和，所以R1的阻值為：R1＝R總﹣RL＝60 Ω﹣24 Ω＝36 Ω；
（2）通電15 s小燈泡消耗的電能為：W＝I2RLt＝（0.2A）2×24 Ω×15 s＝14.4 J；
（3）電源電壓不變，根據P＝UI=U2R可知，電路中的總電阻最小時，電路消耗的總功率最大；
當開關S1、S2均閉合時，R1被短路，L與R2并聯，電路中的總電阻最小，
電路消耗的最大總功率為：P=U2RL+U2R2=(12V)224Ω+(12V)230Ω=10.8 W。
【答案】（1）當開關S1、S2均斷開時，電流表示數為0.2 A，R1的阻值為36 Ω；
（2）當開關S1、S2均斷開時，通電15 s小燈泡消耗的電能為14.4 J；
（3）整個電路消耗的最大功率為10.8 W。
24．【解析】（1）根據P=U2R得R0的電阻為：
R0=U2P額=(220V)22200W=22 Ω；
（2）改裝前，根據P=Wt得正常加熱1分鐘提供的熱量：
Q＝W＝Pt＝2200 W×60 s＝1.32×105 J；
（3）由電路圖可知，將開關S與a、b相連時，電阻R與R0并聯，電阻較小，根據P＝UI=U2R可知，此時電路的總功率最大，水龍頭處于高溫狀態；
由電路圖可知，將開關S與c相連時，R與R0串聯，總電阻較大，總功率較小，水龍頭處于低溫狀態；
因?yàn)樗堫^分別處于高溫?fù)跖c低溫?fù)鯐r(shí)R0的電功率之比為4：1，即P高溫：P低溫=U2R0：(UR+R0)2×R0＝4：1，
解得：R＝R0＝22 Ω。
高溫?fù)鯐r(shí)的電功率：P高溫=U2R+U2R0=2U2R=2×(220V)222Ω=4400 W。
【答案】（1）R0的阻值為22 Ω。
（2）改裝前，正常加熱1分鐘產生的熱量為1.32×105 J；
（3）改裝后高溫?fù)鯐r(shí)的總電功率為4400 W。
25．【解析】（1）在使用電磁爐時，鍋體內能的增加是通過電能轉化而來的，該過程是電流做功的過程，故鍋體內能的增加是通過做功的方法獲得內能的；
由于鍋體的溫度高于食物的溫度，熱量會從鍋體傳遞給食物，故食物內能的增加是通過熱傳遞的方法獲得的。
（2）水的體積V＝2 L＝2 dm3＝2×10﹣3 m3，
由ρ=mV得，水的質量：
m＝ρV＝1.0×103 kg/m3×2×10﹣3 m3＝2 kg，
在1個標準大氣壓下，水沸騰時的溫度t＝100 ℃，
則水燒開需要吸收的熱量：
Q吸＝cm（t﹣t0）＝4.2×103 J/（kg?℃）×2 kg×（100 ℃﹣20 ℃）＝6.72×105 J。
（3）由于不計鍋吸熱及熱散失，消耗的電能W＝Q吸＝6.72×105 J；
由表格數據可知，要使燒開鍋中的水需要的時間最多，應使電磁爐的電功率最小，P最?。?50 W，
由P=Wt得，燒開鍋中的水需要的最長時間：
t′=WP最小=6.72×105J450W≈1493.3 s。
【答案】（1）做功；熱傳遞；
（2）在1個標準大氣壓下，一鍋體積為2 L，溫度為20 ℃的水燒開需要吸收6.72×105 J熱量；
（3）若電磁爐工作電壓正常，則燒開上問鍋中的水最多需要時間為1493.3 s。
26．【解析】（1）豎直勻速向上吊起，拉力與物體重力是一對平衡力，拉力對物體做的功：
W＝Gh＝mgh＝300 kg×10 N/kg×1 m＝3000 J；
在水平方向移動重物，在拉力的方向上沒有移動距離，拉力不做功，
所以在此過程中，“塔吊”重物做了3000 J的功；
（2）電動機消耗的電能：W電＝UIt＝220 V×50 A×60 s＝6.6×105 J，
電動機1 min內產生的熱量：Q＝I2Rt＝（50 A）2×0.4 Ω×60 s＝6×104 J，
（3）電能轉化為機械能的能量：
W機＝W電﹣Q＝6.6×105 J﹣6×104 J＝6×105 J，
因?yàn)棣?W有W機=G?W機=mg?W機，即：80%=m×10N/kg×20m6×105J，
解得：m＝2400 kg。
【答案】（1）塔吊對重物做功3000 J；
（2）6.6×105；6×104；
（3）被吊重物的質量為2400 kg。
27．【解析】（1）指示燈L正常發光100 s產生的熱量為：
Q＝W＝UIt＝9 V×0.3 A×100 s＝270 J；
（2）由圖乙知當超載壓力為10 N時，R1＝40 Ω，當R2的滑片移至最左端時，R2＝0Ω，控制電路中R0與R1串聯，由R0與R1兩端的電壓比U0：U1＝1：4，即U0U1=IR0IR1=R0R1=14，解得R0=R14=40Ω4=10 Ω；
（3）由圖甲知當開關S斷開時，控制電路中沒有電流，電磁鐵沒有磁性，不能將銜鐵吸下來，此時工作電路中R3與小燈泡L串聯，燈L正常工作，電路中的電流為0.3 A，
根據串聯電路電流的規律和歐姆定律知R3的電阻為：
R3=U3I=U工?ULI=15V?9V0.3A=20 Ω；
當電磁鐵吸合銜鐵時，電控照相機與R3串聯，由P＝I2R知此時工作電路的電流為：
I=P3R3=5W20Ω=0.5A，
則電控照相機的功率為：
P照＝P工﹣P3＝U工I﹣P3＝15 V×0.5 A﹣5 W＝2.5 W；
（4）當調節控制電路兩端的電壓，滑動變阻器的滑片P在最左端，控制電路中的電流為I1，R1的電功率為：P1＝I2R1﹣﹣﹣﹣﹣①，
當滑動變阻器的滑片P在最右端，控制電路中的電流為I′，R1的電功率為：P1′＝I′2R1﹣﹣﹣﹣﹣②，
控制電路的總功率為：P總＝I′2R總﹣﹣﹣﹣③，
R0的電功率為：P0＝I′2R0＝10 ΩI′2﹣﹣﹣﹣④，
因?yàn)镻1′：P1＝4：9，P總：P0＝6：1，
聯立③、④得P總P0=I′2R總I′2R0=R總R0=61，即R總＝6R0＝6×10 Ω＝60 Ω；
聯立①、②得P1′P1=I′2R1I2R1=I′2I2=49，解得I′I=23，
當滑動變阻器的滑片在最左端時，電路中R0和R1串聯，此時壓敏電阻R1的電壓為3 V，電路中的電流為：I0＝I1=U控?U1R0，
由I′I=23可得U控R總：U控?U1R0=2：3，
即U控60Ω：U控?3V10Ω=2：3，解得U控＝4 V。
【答案】（1）指示燈L正常發光100 s產生的熱量為270 J；
（2）繼電器線圈的電阻R0的阻值為10 Ω；
（3）當電磁鐵吸合銜鐵時，若R3消耗的功率為5 W，電控照相機的功率為2.5W；
（4）此時控制電路的電壓為4 V。
28．【解析】（1）①由題知，電動機的額定電壓為220 V，額定功率2.2 kW＝2200 W，
由P=Wt可得，電動機正常工作20 s消耗的電能：
W＝Pt＝2200 W×20 s＝4.4×104 J；
由P＝UI可得，電動機正常工作時的電流：
I=PU=2200W220V=10 A，
電流通過電動機線圈產生的熱量：
Q＝I2Rt＝（10 A）2×4 Ω×20 s＝8×103 J ；
②滑輪組提升零件做的有用功：
W有＝Gh＝mgh＝700 kg×10 N/kg×4 m＝2.8×104 J，
電動機工作時將電能轉化為機械能和內能，轉化為機械能用來對滑輪組繩子自由端做功（即滑動組提升零件時的總功），
所以：W總＝W﹣Q＝4.4×104 J﹣8×103 J＝3.6×104 J，
滑輪組的機械效率：η=W有W總=2.8×104J3.6×104J≈77.8%；
（2）電動機吊著零件從M點向 N點運動時，將橫梁M N看成一個杠桿， N點看成支點，電動機對杠桿的力看成阻力，A端受到的力看成動力，當電動機向右移動時，阻力大小等于G，阻力臂為L(zhǎng)﹣vt，動力臂L不變，
根據杠桿平衡條件有：F×L＝G×（L﹣vt），
解得：F＝G?GvLt。
【答案】（1）①這段時間內電動機消耗的電能為4.4×104 J，電流通過電動機線圈產生的熱量為8×103 J；
②滑輪組的機械效率為77.8%；
（2）橫梁對軌道A的壓力F與時間t的關系式為F＝G?GvLt。
29．【解析】（1）體重計不站人時，則壓敏電阻所受壓力為0，由乙圖可知此時壓敏電阻阻值大小為R1＝24 Ω，且壓敏電阻與定值電阻R0串聯接入電路，電源電壓為U＝4.5 V，可知電路的電流大小為：
I=UR總=4.5V24Ω+6Ω=0.15 A；
（2）由甲圖可知電壓表測量的是定值電阻R0的電壓，電壓表讀數為2 V時可知定值電阻電壓U0＝2 V，由串聯分壓可知，電阻壓敏電阻R的電壓為：
UR＝U﹣U0＝4.5 V﹣2 V＝2.5 V；
由串聯分壓、電壓之比等于電阻之比可知，若此時壓敏電阻阻值大小為R2，則滿足關系R2R0=URU0；
整理可得壓敏電阻此時電阻大小為：R2=URU0R0=2.5V2V×6Ω＝7.5 Ω；
工作時間為：t＝1 min＝60 s
壓敏電阻產生的熱量為：Q＝W＝Pt=UR2R2t=(2.5V)27.5Ω×60 s＝50 J；
（3）壓敏電阻的電功率大小為：P＝I2R=(UR0+R)2R=U2(R0+R)2R=U2(R0?R)2R+4R0，所以，當R＝R0＝6 Ω時，壓敏電阻的電功率最大，由乙圖可知壓敏電阻所受壓力大小為600 N，壓敏電阻所受壓力與人的體重相同，故人的體重為G＝600 N。
【答案】（1）體重計不站人時，電路的電流大小為0.15 A；
（2）電壓表讀數為2 V時，壓敏電阻1 min產生的熱量為50 J；
（3）壓敏電阻R功率最大時，所測人的體重為600 N。
30．【解析】（1）由圖乙知，壓力增大時，通過Rx的電流增大，說明其連接電路的阻值變??；
當壓力增大到一定程度時，即超載時，壓敏電阻Rx受到的壓力F增大，阻值減小，控制電路中的電流增大，從而使電磁鐵的磁性增強，磁性達到一定程度時，銜鐵被電磁鐵吸下，觸點K與觸點B接觸，電鈴報警，綠燈不工作。
（2）居民搭載電梯從地面到五樓上升高度h＝（5﹣1）×3 m＝12 m，
所以電梯對該居民做的功：W＝Gh＝mgh＝50 kg×10 N/kg×12 m＝6000 J；
（3）空載時電梯廂對Rx的壓力F1等于電梯廂的重力，由圖丙知，F(xiàn)1＝4×103 N，
當壓力F2＝1×104 N時超載，電梯報警，
故電梯中人的重力為：G人＝F2﹣F1＝1×104 N﹣4×103 N＝6×103 N，
一個人的重力：G＝mg＝50 kg×10 N/kg＝500 N，
電梯所載人數：n=G人G=6×103N500N=12人，所以此電梯限載11人。
【答案】（1）電鈴響；
（2）電梯對該居民做的功6000 J；
（3）此電梯限載11人。
31．【解析】（1）如圖是一個定滑輪，定滑輪能改變力的方向，浮體上升是通過永磁體的下降來完成的，所以定滑輪的作用是改變力的方向。
（2）定滑輪是一個等臂杠桿，根據杠桿平衡條件得，
（m1g﹣F?。㎜1＝m2gL2，
因?yàn)長1＝L2，
所以，m1g﹣F?。絤2g，
m1g﹣ρ水gV排＝m2g，
m1﹣ρ水V排＝m2，
3 kg﹣1.0×103 kg/m3×V排＝2 kg，
解得，V排＝10﹣3 m3，
所以浮球的最小體積是：V＝V排＝10﹣3 m3。
（3）水箱的容積即水箱裝滿水時，水的體積：V水＝V容積＝Sh＝0.45 m2×10 m＝4.5 m3，
水箱高度10 m，水箱內10 m﹣8 m水的體積和2 m﹣0 m水的體積是相等的，V'水=15V容積=15×4.5 m3＝0.9 m3，
由圖象知，
水箱內10 m﹣8 m水流出時平均流量為：V1=0.004m3/s+0.005m3/s2=0.0045 m3/s
所以，水箱內10 m﹣8 m水流出時間：t1=V′水V1= s
水箱水位在10 m﹣8 m紅燈報警，電源電壓是6 V，紅燈正常工作，紅燈工作200 s消耗電能為：W1＝P1t1＝1.2 W×200 s＝240 J
水箱內2 m﹣0 m水流出時平均流量為：V2=0.001m3/s2=0.0005 m3/s
所以，水箱內2 m﹣0 m水流出時間：t2=V′水V2= s
水箱水位在2 m﹣0 m綠燈報警，電源電壓是6 V，綠燈正常工作，綠燈工作1800 s消耗電能為：W2＝P2t2＝0.6 W×1800 s＝1080 J
整個過程電路消耗的電能：W＝W1+W2＝240 J+1080 J＝1320 J
【答案】（1）改變力的方向；（2）浮球的最小體積是10﹣3 m3；（3）整個過程電路消耗的電能 1320 J。
32．【解析】（1）當水位處于位置A時，M剛好浸沒，排開水的體積：
V排＝V物＝Sh＝100 cm2×60 cm＝6000 cm3＝6×10﹣3 m3，
則M受到的浮力：F?。紾排＝ρ水gV排＝1.0×103 kg/m3×10 N/kg×6×10﹣3 m3＝60 N；
（2）水位處于A位置時，彈簧受到的拉力：F1＝G﹣F?。?0 N﹣60 N＝20 N，
由圖乙可知，此時彈簧的伸長量：ΔL1＝10 cm，
當水位降至位置B時，M的下表面剛好離開水面，所受浮力為0 N，
此時彈簧受到的拉力：F2＝G＝80 N，
由圖乙可知，此時彈簧的伸長量：ΔL2＝40 cm，
水位由位置A降至位置B時，
彈簧的長度增加量：ΔL＝ΔL2﹣ΔL1＝40 cm﹣10 cm＝30 cm；
（3）當水位降至位置B時，R1連入電路的長度：L＝L總﹣ΔL＝40 cm﹣30 cm＝10 cm，
因?yàn)镽1連入電路的阻值與對應棒長成正比，即R1L總=R1′L，
所以此時R1接入電路的阻值：R1'=LL總R1=10cm40cm×20 Ω＝5 Ω，
此時電路中的電流：I'=UR串=UR0+R1′=15V10Ω+5Ω=1 A，
由I=UR得：
此時R1兩端的電壓：U1'＝I'R1'＝1 A×5 Ω＝5 V。
【答案】（1）當水位處于位置A時，M受到的浮力為60 N；
（2）水位由位置A降至B這一過程，彈簧的長度增加了30 cm；
（3）水位降至位置B時，電壓表的示數是5 V。
33．【解析】（1）由圖乙可知，滑片位于A點時接入電路電阻絲的阻值比滑片位于B點時接入電路中電阻絲的阻值大，
因串聯電路中總電阻等于各分電阻之和，
所以，由I=UR總=UR0+R電阻絲可知，滑片位于A點時電路中的電流較小，即Ia＜Ib；
（2）當電流表示數為0.2安時，電路的總電阻：R總=U0I1=6V0.2A=30 Ω，
此時電阻絲接入電路中的電阻：R電阻絲＝R總﹣R0＝30 Ω﹣12 Ω＝18 Ω，
由表格數據可知，粗細均勻電阻絲每1厘米的阻值為2 Ω，
則滑塊向下移動的距離：x＝20cm?18Ω2Ω/cm=11cm，
由圖丙可知，F(xiàn)與x成正比，可設為F＝kx，
把x＝10cm、F＝0.2 N代入可得：k=Fx=0.2N10cm=0.02 N/cm，則F＝0.02 N/cm×x
當x＝11 cm時，F(xiàn)＝0.02 N/cm×11 cm＝0.22 N，
由于滑輪隨著滑塊一起運動，因此該滑輪為動滑輪，在不計摩擦，液體的重力：G=12F=12×0.22 N＝0.11 N，
由G＝mg可得，液體的質量：m=Gg=0.11N10N/kg=0.011 kg＝11 g，
所測液體密度ρ=mV=11g10cm3=1.1 g/cm3；
（3）①當電路中的電流為I時，電路中的總電阻：R總=U0I=6VI，
電阻絲接入電路中的電阻：R＝R總﹣R0=6VI?12 Ω，
滑塊向下移動的距離：x＝20cm?R2Ω/cm=20cm?6VI?12Ω2Ω/cm=26cm?3VI×1Ωcm，
彈簧彈力增加：F＝0.02 N/cm×（26cm?3VI×1Ωcm）＝0.52 N?0.06VI×1Ω N，
液體的重力：G=12F=12（0.52 N?0.06VI×1Ω N）＝0.26 N?0.03VI×1Ω N，
液體的質量：m=Gg=0.26N?0.03NI×1ΩN10N/kg=0.026kg?0.003VI×1Ωkg＝26g?3VI×1Ωg，
液體密度：ρ=mV=26g?3VI×1Ωg10cm3=2.6g/cm3?0.3VI×1Ωg/cm3；
②當滑片P在B點時，接入電路中的電阻為零，此時電路中的電流最大，
則I大=U0R0=6V12Ω=0.5A＜0.6A，
此時所測液體的密度最大，則最大液體密度：ρ大＝2.6 g/cm3?0.3VI×1Ω g/cm3＝2.6g/cm3?×1Ω g/cm3＝2 g/cm3。
【答案】（1）Ia＜Ib；（2）所測液體密度為1.1g/cm3；（3）①2.6 g/cm3?0.3VI×1Ωg/cm3；②2。
34．【解析】（1）探頭A的體積為：V＝Sh＝1×10﹣3 m2×0.05 m＝5×10﹣5 m3；
A的密度為：ρ=mV=GgV=3N10N/kg×5×10?5m3=6×103 kg/m3，
（2）由圖丙可知，壓敏電阻受到的壓力為800 N時，此時壓敏電阻的阻值為：
Rx＝520 Ω?800N50N×20 Ω＝200 Ω；
根據歐姆定律可知，此時電路的總電阻為：R=UI=12V0.01A=1200 Ω；
定值電阻的阻值為：R0＝R﹣Rx＝1200 Ω﹣200 Ω＝1000 Ω；
（3）電壓表示數為8V時，電路中的電流為：I'=U′R0=8V1000Ω=0.008 A；
此時壓敏電阻的阻值為：R'x=U′XI′=12V?8V0.008A=500 Ω；
壓敏電阻受到的壓力為50 N，A底部受到的壓力為50 N，
A底部受到的壓強為：p=FS=50N1×10?3m2=50000 Pa；
深度為：h=pρ水g=50000Pa1.0×103kg/m3×10N/kg=5 m；
根據阿基米德原理可知，A受到的浮力為：F?。溅阉甮V＝1.0×103 kg/m3×10 N/kg×5×10﹣5m3＝0.5 N；
細導線受到的拉力為：F'＝G﹣F?。? N﹣0.5 N＝2.5 N。
【答案】（1）探頭A的密度是6×103 kg/m3；（2）為保證壓敏電阻Rx受到的壓力達到最大值時報警器能正常報警，接入電路的定值電阻R0阻值為1000 Ω；
（3）此處的深度為5 m；此時細導線對探頭A的拉力為2.5 N。
細繩拉力F
F≥16 N
16 N＞F＞8 N
F≤8 N
減小過程中
增大過程中
開關狀態
打開
打開
斷開
斷開
型號
YU﹣2
動力系統
電動
質量
1100 g
最大上升速度
4 m/s
最大下降速度
3 m/s
最大水平飛行速度
20 m/s
最大飛行海拔高度
6000 m
最長懸停時間
29 min
衛星定位
GPS
型號
額定電壓
額定功率
功率調節范圍
溫度調節范圍
熱效率
SC﹣18
220 V
1600 W
450 W﹣1600 W
70 ℃﹣240 ℃
大于80%
電阻絲的長度（厘米）
0
5
10
15
20
電阻絲的阻值（歐姆）
0
10
20
30
40
