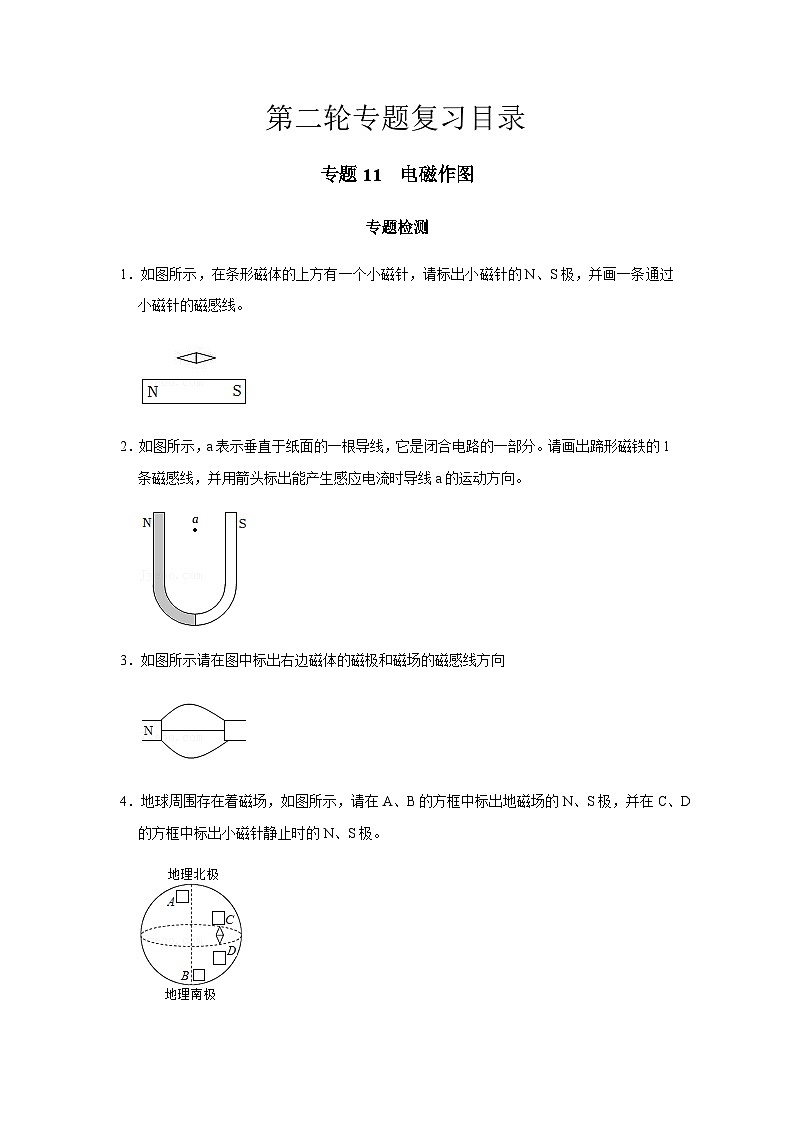

1．如圖所示，在條形磁體的上方有一個小磁針，請標出小磁針的N、S極，并畫一條通過小磁針的磁感線。
2．如圖所示，a表示垂直于紙面的一根導線，它是閉合電路的一部分。請畫出蹄形磁鐵的1條磁感線，并用箭頭標出能產生感應電流時導線a的運動方向。
3．如圖所示請在圖中標出右邊磁體的磁極和磁場的磁感線方向
4．地球周圍存在著磁場，如圖所示，請在A、B的方框中標出地磁場的N、S極，并在C、D的方框中標出小磁針靜止時的N、S極。

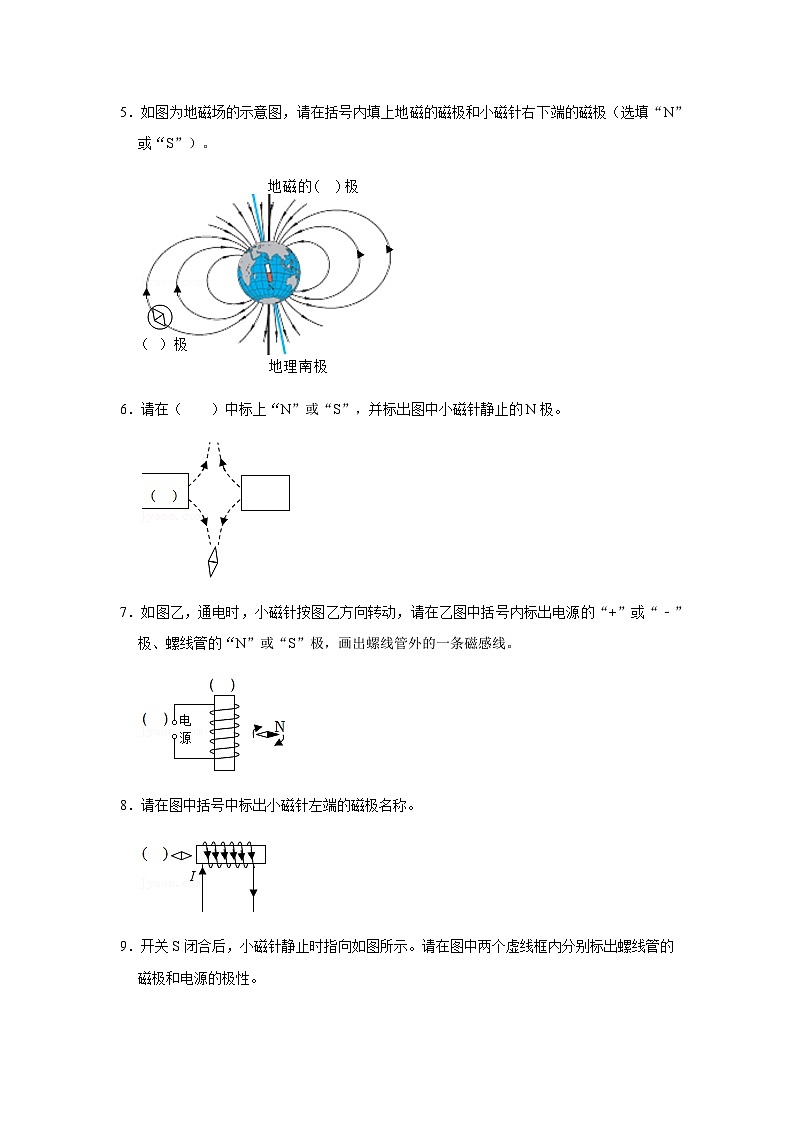

5．如圖為地磁場的示意圖，請在括號內填上地磁的磁極和小磁針右下端的磁極（選填“N”或“S”）。
6．請在（ ）中標上“N”或“S”，并標出圖中小磁針靜止的N極。
7．如圖乙，通電時，小磁針按圖乙方向轉動，請在乙圖中括號內標出電源的“+”或“﹣”極、螺線管的“N”或“S”極，畫出螺線管外的一條磁感線。
8．請在圖中括號中標出小磁針左端的磁極名稱。
9．開關S閉合后，小磁針靜止時指向如圖所示。請在圖中兩個虛線框內分別標出螺線管的磁極和電源的極性。

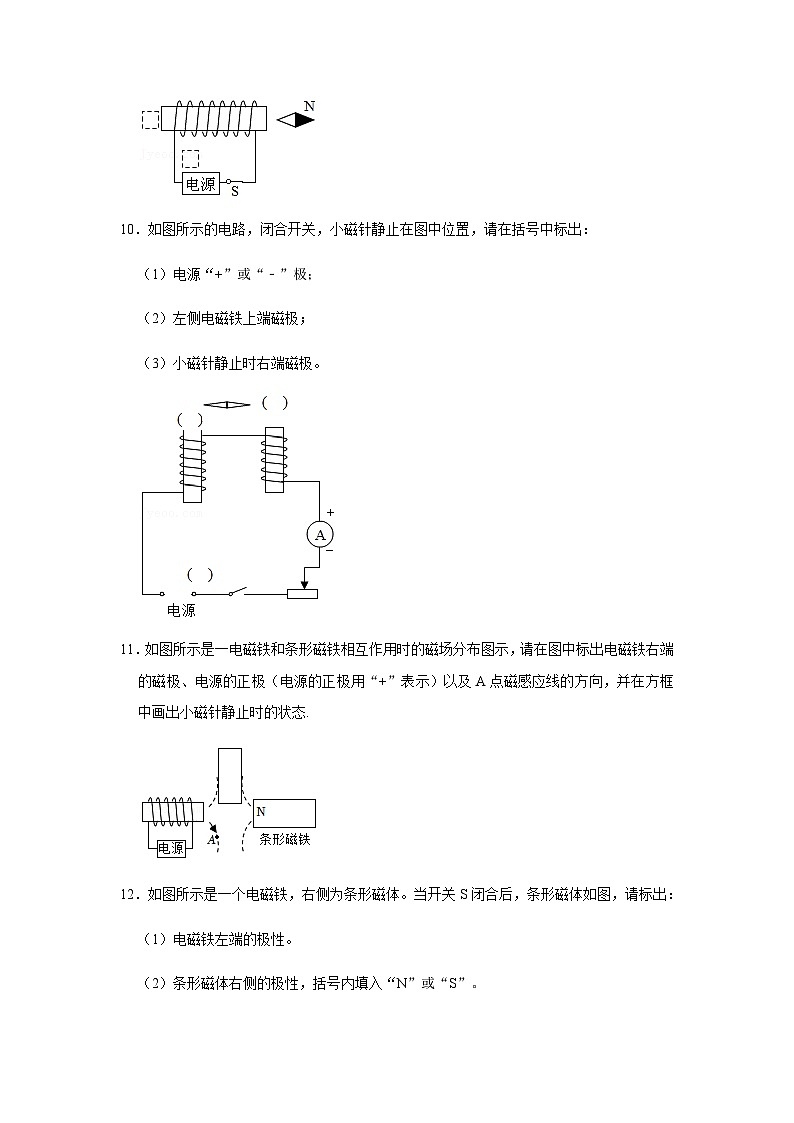

10．如圖所示的電路，閉合開關，小磁針靜止在圖中位置，請在括號中標出：
（1）電源“+”或“﹣”極；
（2）左側電磁鐵上端磁極；
（3）小磁針靜止時右端磁極。
11．如圖所示是一電磁鐵和條形磁鐵相互作用時的磁場分布圖示，請在圖中標出電磁鐵右端的磁極、電源的正極（電源的正極用“+”表示）以及A點磁感應線的方向，并在方框中畫出小磁針靜止時的狀態.
12．如圖所示是一個電磁鐵，右側為條形磁體。當開關S閉合后，條形磁體如圖，請標出：
（1）電磁鐵左端的極性。
（2）條形磁體右側的極性，括號內填入“N”或“S”。
（3）圖中一條磁感線的方向。
13．電源電壓恒定不變，閉合開關S，小磁針靜止時其N、S極如圖所示，且電路能改變電磁鐵磁性的強弱，請在虛線框內將電路圖補充完整。
14．將一螺線管用細線懸掛起來，如圖所示，閉合開關，最后靜止時A端指南，請你畫出：
（1）螺線管兩端的N、S極； （2）螺線管上導線的環繞圖示；（3）磁感線b的方向
15．如圖電路連接正確后，閉合開關S，A、B兩個螺線管通電后小磁針C在如圖位置靜止，請在圖中標出電源的“+”“﹣”極，畫出螺線管B的繞法，標出小磁針C的N極。
16．熊欣同學蕩秋千時發現：由于阻力的作用秋千的機械能不斷衰減，很容易停下來。于是他設計了一款電磁秋千（如圖所示），腳踏板是一個永磁體。當秋千向AB棒（插有鐵芯的瓷管）靠近時，通過遙控器使單刀雙擲開關接通“靠近”觸點；當秋千遠離AB棒運動時開關接通“遠離”觸點。電路使AB螺線管（未畫出）具有相應磁性以免秋千振蕩幅度減小。請標出開關接通“靠近”觸點時B端的極性，并畫一條此時螺線管周圍的磁感線以及AB螺線管的繞法。
17．如圖所示是上海磁懸浮列車的懸浮原理圖。請在右側放大的圖中畫出軌道下方的車廂線圈的繞線。
18．如圖所示，為一恒溫水箱的電路原理圖，包括控制電路和工作電路兩部分?？刂齐娐芬呀?jīng)連成；工作電路中，R為加熱電阻，L1、L2為指示燈，其額定電壓均為220 V。加熱時紅燈亮，綠燈不亮；停止加熱時，綠燈亮，紅燈不亮。請按照要求連接好工作電路
19．如圖是汽車啟動裝置電路簡圖，當鑰匙插入鑰匙孔并轉動時（相當于閉合開關），電動機M就啟動。試在圖中標出通電時電磁鐵下端的極性并將電動機正確連入電路。
20．（1）下圖為煙感報警裝置，當沒有煙霧時，煙感開關斷開，電磁鐵 （選填“有”或“無”）磁性，綠燈亮；當有煙霧時，煙感開關閉合，電磁鐵 銜鐵，綠燈滅，警鈴與噴淋系統同時工作。
（2）請根據煙感報警裝置的工作原理，將電路圖補充完整，要求警鈴與噴淋系統互不影響。
21．磁場對通電直導線的作用力F1的示意圖如圖甲所示，改變實驗條件，請你在圖乙中畫出磁場對通電直導線的作用力F2的示意圖。
22．如圖1所示是探究通電導線在磁場中受力作用的實驗裝置。圖2中圓圈代表垂直磁感線放置的導體ab，“
⊙”表示電流垂直紙面向外流出，“?”表示電流垂直紙面向里流進。
①請用箭頭在圖2乙圖中標出磁感線的方向；
②請根據圖2甲的導體ab的受力情況畫出圖2乙的導體ab的受力情況。
23．圖甲是利用左手定則判斷通電導線在磁場中所受磁場力方向的情景圖。請用同樣的方法判斷圖乙和圖丙中各導線的受力方向，并在圖中畫出來。（圖乙和圖丙中，箭頭表示磁感線方向，“?”表示通電導線中電流方向垂直紙面向里，“⊙”表示通電導線中電流方向垂直于紙面向外。）
24．a(chǎn)是垂直紙面放置的閉合電路的部分導體，當它以v運動，產生感應電流I；若要產生與I等大反向的電流，作出導體的運動方向。
25．如圖是研究交流發電機的原理圖，當線圈在磁體中順時針轉動時，ab 中電流方向如圖甲所示；當線圈在另外一個磁體中逆時針轉動時，在圖乙中用箭頭標出 ab 中電流方向。
參考答案
1．【解析】因為在磁體外部磁感線由N極指向S極，故磁感線從左向右。根據異名磁極相互吸引可知，小磁針的左端為S極，右端為N極。如圖所示：
2．【解析】在磁體外部，磁感線從N極指向S極，據此畫出一條磁感線；
要使導線（閉合電路的一部分）在磁場中運動時產生感應電流，則導線必須做切割磁感線運動，由圖可知，磁感線的方向是從N極到S極的，所以導體可以上下移動（切割時可以是豎直方向，也可以是傾斜方向），如圖所示：
3．【解析】根據圖示的磁感線的形狀可知，此時一定是異名磁極，左端是N極，右端一定是S極，故磁感線的方向是向右的，如下圖所示：
4．【解析】地球相當于一個巨大的磁體，地磁場的N極在地球的地理南極附近，地磁場的S極在地球的地理北極附近，故A是S極，B是N極；根據同名磁極相互排斥，異名磁極相互吸引，C是N極，D是S極，如圖：
。
5．【解析】（1）地球相當于一個巨大的磁體，而在磁體外部，磁感線都是從N極出發，回到S極，所以根據題圖我們得出，在地理北極附近的是地磁S極，在地理南極附近的是地磁N極。
（2）根據磁極之間的相互作用規律可知，指向地理南極（地磁北極）的是小磁針的S極，故小磁針的右下端是S極。
【答案】如下圖所示
6．【解析】由圖可知，左右兩塊磁體的磁感線都是從磁極出來的，所以都為N極；根據異名磁極相互吸引可知，小磁針的上端為S極，下端為N極，如圖所示：
7．【解析】由圖可知，小磁針順時針偏轉后，上端為S極，下端為N極，根據異名磁極相互吸引可知，螺線管的上端為N極，下端為S極；根據安培定則可知，電流從螺線管的下端流入，上端流出，所以電源的上端為負極；磁體外部的磁感線是從N極出來回到S極的；如圖所示：
8．【解析】由右手螺旋定則可得，通電螺線管右側為N極，通電螺線管左側為S極，根據異名磁極相互吸引可知，小磁針右側為N極，小磁針的左側為S極，如圖所示：
。
【答案】如上圖。
9．【解析】小磁針靜止時，N極向右，小磁針的左端為S極，根據異名磁極相互吸引可知，螺線管右側為N極，左側為S極；
由右手螺旋定則可知電流由右側流入，所以電源的右端為正極，左端為負極；如圖所示：
10．【解析】由圖可知，電流表的上端為正接線柱，電流從電流表的正接線柱流入，所以電源的左端為正極，右端為負極；電流從左側電磁鐵的下端流入，上端流出，根據安培定則可知，電磁鐵的上端為S極；電流從右側電磁鐵的上端流入，下端流出，根據安培定則可知，電磁鐵的上端為N極；異名磁極相互吸引，所以小磁針靜止時右端磁極為S極，如圖所示：
11．【解析】在磁體外部，磁感線的方向是從右向左，由A點磁感應線的方向，可以判斷電磁鐵的右端是N極，由安培定則可知電源的左端為正極，由磁極間的相互作用可知小磁針靜止時N極向上，S極向下，如圖所示：
12．【解析】（1）如圖，電流從電磁鐵的右端流入，從左端流出，根據安培定則得，電磁鐵的左端是N極，右端是S極。
（2）同名磁極相互排斥，異名磁極相互吸引，所以條形磁體的左端是S極，右端是N極。
（3）磁體周圍的磁感線都是從N極出發，回到S極，所以磁感線從左到右。
【答案】
13．【解析】根據磁極間的相互作用規律可知，通電螺線管的左端應為N極，再由右手螺旋定則得出電流從右邊的導線流入，同時在電路中串聯滑動變阻器。如圖所示。
14．【解析】通電螺線管水平懸吊靜止時一端指南一端指北，指北的是N極，指南的是S極，所以A端為S極，如圖所示，電流方向如圖所示，根據安培定則用右手握住螺線管，四指指向電流方向，大拇指指向通電螺線管的N極；磁體周圍的磁感線是從N極出來回到S極的，如圖所示：
15．【解析】由圖可知，根據電流表的正接線柱可知，電流是從螺線管的右端流入，左端流出的，所以電源的右端為正極，左端為負極；
根據安培定則可知，A的右端為S極，根據異名磁極相互吸引可知，小磁針的左端為N極，右端為S極，B螺線管的左端為N極，右端為S極，根據安培定則可知繞線方法如下：
16．【解析】根據題意可知，當秋千向AB棒靠近時，通過遙控器使單刀雙擲開關接通“靠近”觸點，此時產生的是吸引力；當秋千遠離AB棒運動時開關接通“遠離”觸點，此時產生的是排斥力；根據異名磁極相互吸引可知，開關接通“靠近”觸點時A端的極性為S極，B端為N極；根據電源的方向和安培定則，繞線方法如下；磁體周圍的磁感線是從N極出來，回到S極的；如圖所示：
17．【解析】磁懸浮列車的工作原理是：同名磁極相互排斥或異名磁極相互吸引，本題中是T形軌道，利用的是異名磁極相互吸引的原理，條形磁鐵的下端是N極，所以電磁鐵的上端是S極，所以繞法如圖所示：
18．【解析】根據題意知：當動觸點與上方靜觸點接觸時，停止加熱時綠燈正常發光，所以此時為綠燈的基本電路；當動觸點與下方靜觸點接觸時，加熱電路工作，并且紅燈亮，所以R與紅燈并聯接入電路；為了用電的安全，電磁繼電器的動觸點連接火線，如下圖所示：
19．【解析】根據安培定則可以判斷，電磁鐵的下端為S極；
當鑰匙插入鑰匙孔并轉動時，電磁鐵有磁性，轉軸接觸，是電動機電路工作，連接電路如圖所示：
20．【解析】（1）圖中所示的煙感報警報警器工作原理：當沒有煙霧時，煙感開關斷開，電磁鐵中沒有電流，電磁鐵無磁性，綠燈亮；當有煙霧時，煙感開關閉合，電磁鐵中有電流，電磁鐵有磁性吸下銜鐵，綠燈滅，警鈴與噴淋系統同時工作；
當電磁鐵無磁性，銜鐵與綠燈的觸點接觸，綠燈亮時。當電磁鐵有磁性，銜鐵與下的觸點接觸，警鈴與噴淋系統同時工作。電路圖如下。
【答案】（1）無；吸下；（2）如上圖。
21．【解析】由圖甲可知，此時磁場對通電導線作用力的方向向右，改變實驗條件，磁場的方向改變，電流的方向也改變了，所以所受力的方向不改變，還是向右，如下圖：
【答案】如上圖。
22．【解析】（1）由圖可知，磁體的上端為N極，下端為S極，在磁體外部，磁感線的方向是從N極指向S極，如下圖甲所示：
（2）伸開左手，讓大拇指與四指相互垂直，磁場穿過掌心，四指指向電流方向，則大拇指的方向為導體棒受力方向，如圖乙所示：
23．【解析】由甲圖可知，伸出左手，讓磁感線垂直穿過手心，四指指向電流的方向，大拇指的方向為導體的受力分析；據此可知，乙中的受力方向上豎直向上的，丙中的受力方向是水平向左的，如圖所示：
24．【解析】如圖，要改變感應電流方向可以在磁場方向不變時，改變導體運動方向來改變感應電流方向，所以可以使導體向右運動。如圖：
25．【解析】發電機是根據電磁感應原理制成的，感應電流的方向與磁場方向和切割磁感線的方向有關，甲圖中線圈在磁體中順時針轉動，乙圖中線圈的轉動方向改變、磁場方向改變，感應電流的方向不變，故電流方向與原來相同，如圖所示：
