2024中考物理三輪突破7檢測動態電路分析習題含答案

這是一份2024中考物理三輪突破7檢測動態電路分析習題含答案，共35頁。試卷主要包含了如圖所示電路，電源電壓保持不變等內容，歡迎下載使用。

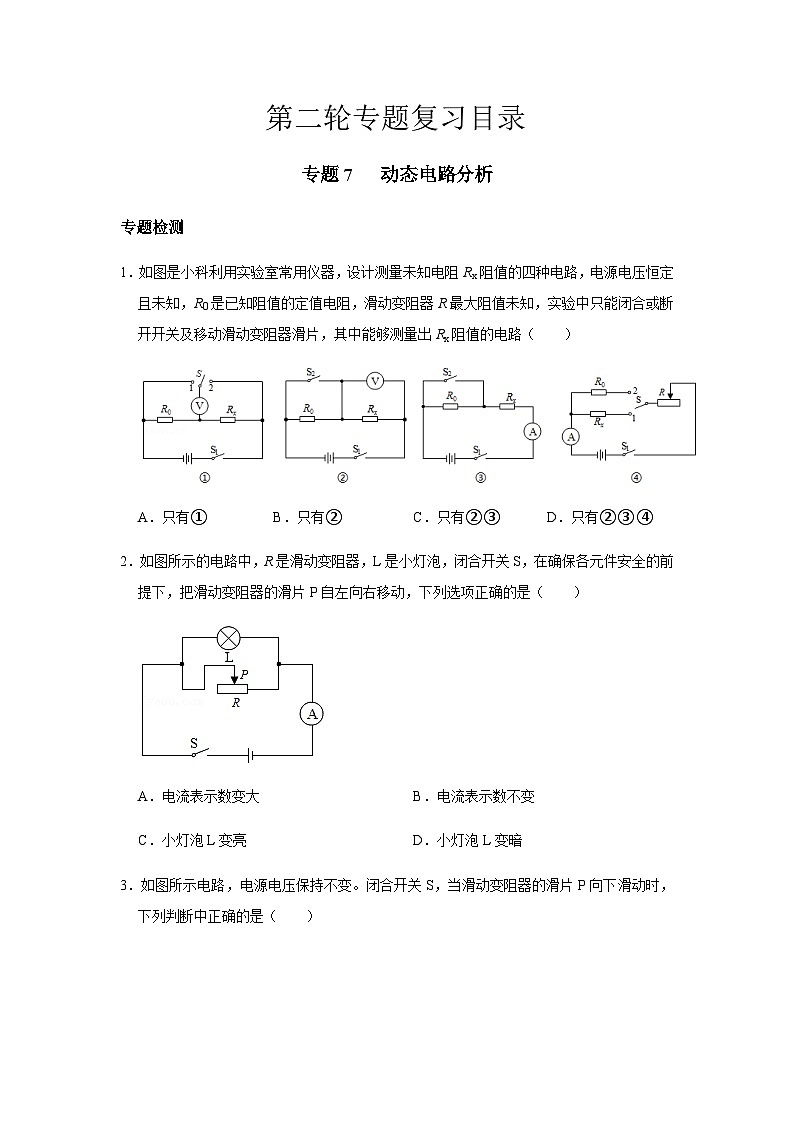

專題檢測
1．如圖是小科利用實驗室常用儀器，設計測量未知電阻Rx阻值的四種電路，電源電壓恒定且未知，R0是已知阻值的定值電阻，滑動變阻器R最大阻值未知，實驗中只能閉合或斷開開關及移動滑動變阻器滑片，其中能夠測量出Rx阻值的電路（ ）
A．只有①B．只有②C．只有②③D．只有②③④
2．如圖所示的電路中，R是滑動變阻器，L是小燈泡，閉合開關S，在確保各元件安全的前提下，把滑動變阻器的滑片P自左向右移動，下列選項正確的是（ ）
A．電流表示數變大B．電流表示數不變
C．小燈泡L變亮D．小燈泡L變暗

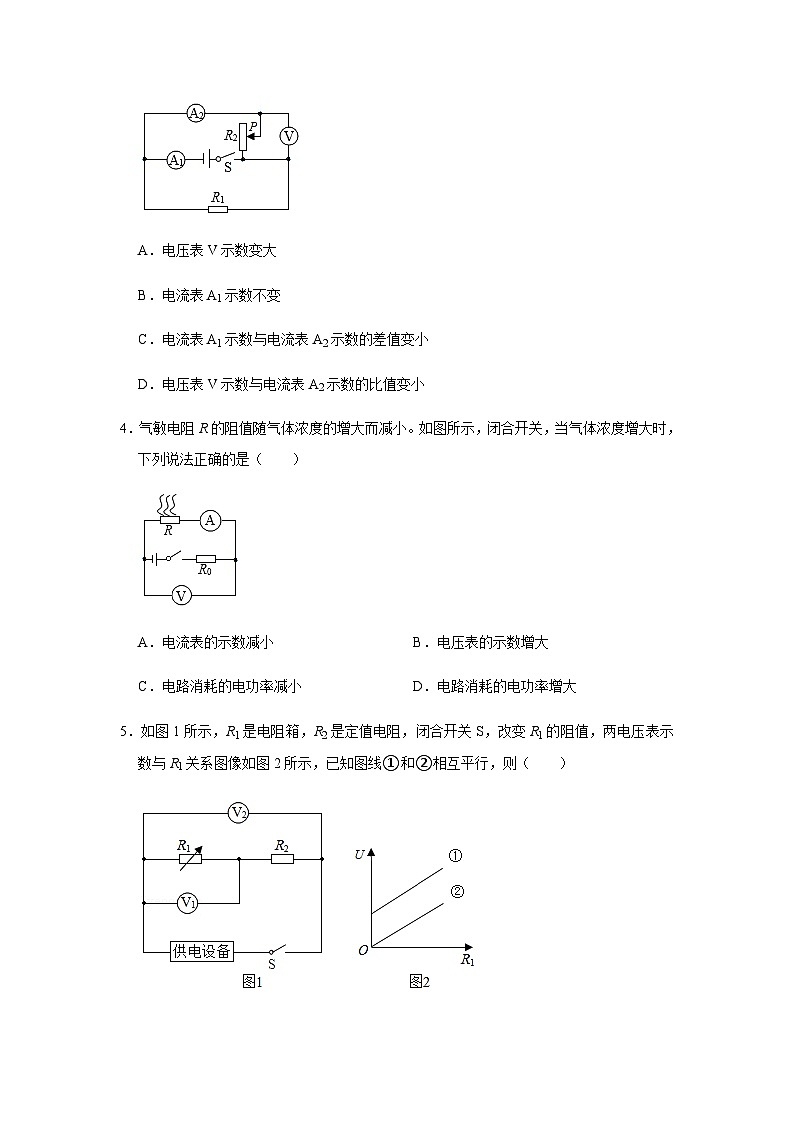

3．如圖所示電路，電源電壓保持不變。閉合開關S，當滑動變阻器的滑片P向下滑動時，下列判斷中正確的是（ ）
A．電壓表V示數變大
B．電流表A1示數不變
C．電流表A1示數與電流表A2示數的差值變小
D．電壓表V示數與電流表A2示數的比值變小
4．氣敏電阻R的阻值隨氣體濃度的增大而減小。如圖所示，閉合開關，當氣體濃度增大時，下列說法正確的是（ ）
A．電流表的示數減小B．電壓表的示數增大
C．電路消耗的電功率減小D．電路消耗的電功率增大
5．如圖1所示，R1是電阻箱，R2是定值電阻，閉合開關S，改變R1的阻值，兩電壓表示數與R1關系圖像如圖2所示，已知圖線①和②相互平行，則（ ）
A．①是V1示數和R1的關系圖線
B．供電設備兩端的電壓保持不變
C．電路中電流隨R1的增大而減小
D．電路總功率隨R1的增大而增大

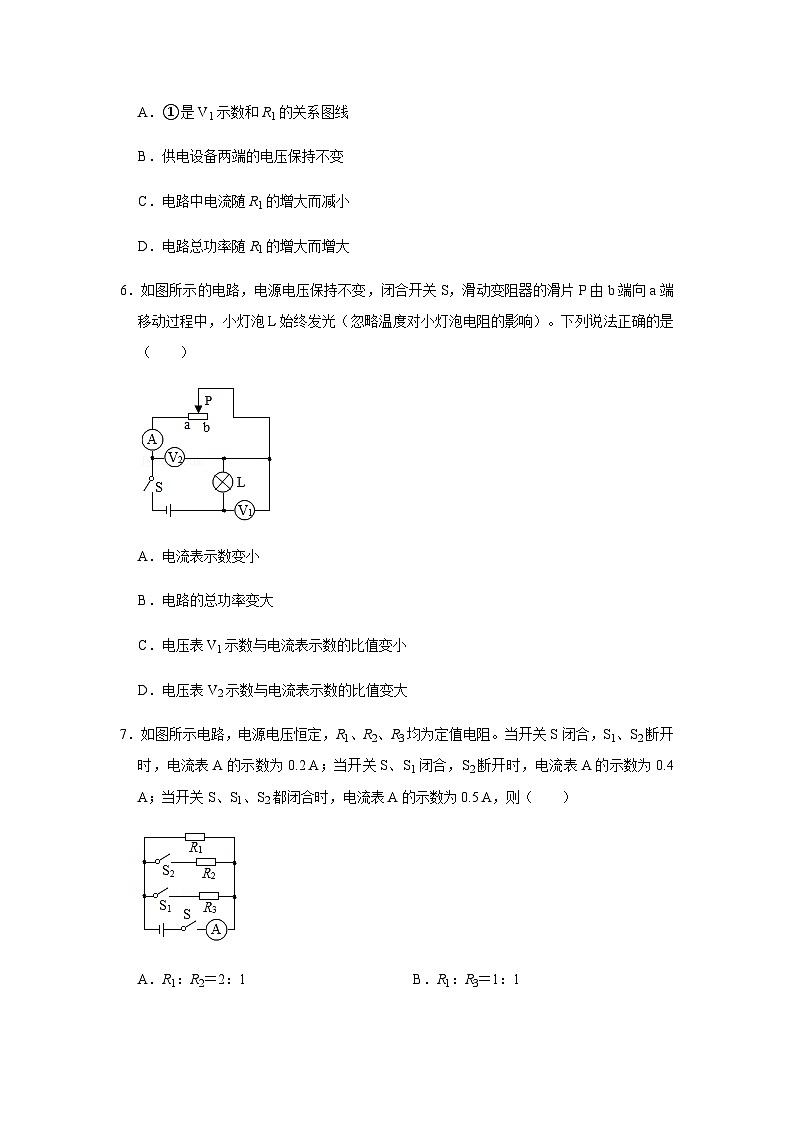

6．如圖所示的電路，電源電壓保持不變，閉合開關S，滑動變阻器的滑片P由b端向a端移動過程中，小燈泡L始終發光（忽略溫度對小燈泡電阻的影響）。下列說法正確的是（ ）
A．電流表示數變小
B．電路的總功率變大
C．電壓表V1示數與電流表示數的比值變小
D．電壓表V2示數與電流表示數的比值變大
7．如圖所示電路，電源電壓恒定，R1、R2、R3均為定值電阻。當開關S閉合，S1、S2斷開時，電流表A的示數為0.2 A；當開關S、S1閉合，S2斷開時，電流表A的示數為0.4 A；當開關S、S1、S2都閉合時，電流表A的示數為0.5 A，則（ ）
A．R1：R2＝2：1B．R1：R3＝1：1
C．R2：R3＝1：2D．R1：R2：R3＝2：2：1
8．如圖所示，電源電壓不變，滑動變阻器的最大阻值為R，已知R：R1：R2＝1：1：2，則下列說法正確的是（ ）
A．當滑片P移動到a端時，閉合S1、S2，通過R1與R2的電流之比是1：2
B．當滑片P移動到a端時，閉合S1、S2，通過R1與R2的電流之比是1：1
C．當滑片P移動到b端時，只閉合S1，滑動變阻器兩端的電壓與R1兩端的電壓之比是1：1
D．當滑片P移動到b端時，只閉合S2，滑動變阻器兩端的電壓與R2兩端的電壓之比是2：1
9．如圖是小華設計的測量小燈泡額定功率的電路圖，電源電壓為3 V，定值電阻R0的阻值為10 Ω，小燈泡L的額定電流為0.3 A。連接好電路，斷開開關S2，閉合開關S、S1，移動滑動變阻器滑片P，使電流表的示數為0.3 A；保持滑動變阻器滑片P的位置不變，斷開開關S1，閉合開關S、S2，此時電流表示數為0.25 A。則小燈泡的額定功率為（ ）
A．0.625WB．0.72WC．0.75WD．0.9W
10．如圖所示，電源電壓恒為6 V，電流表量程0﹣0.6 A，電壓表量程0﹣3 V，滑動變阻器規格“50 Ω 1 A”，小燈泡規格“2.5 V 0.625 W”。若不考慮小燈泡阻值隨溫度的變化，電路中各元件均安全工作，小燈泡兩端電壓不允許超過額定電壓。閉合開關，下列說法正確的是（ ）
A．電路的最大電功率是3.6 W
B．電流表的示數變化范圍是0.1 A﹣0.25 A
C．滑動變阻器的阻值調節范圍是10 Ω﹣50 Ω
D．滑片向右滑動，電流表示數變小，電壓表示數變大
11．疫情防控期間，國內景區采取了限流措施，日接待量不超過政府規定核定的日承載量的50%。如圖甲是某景區的游客計數裝置，簡化電路如圖乙所示，電源電壓一定，R1為定值電阻，R2為光敏電阻，計數器視為電壓表，當無光照射時光敏電阻阻值變大。激光被遮擋一次，計數器計數一次。裝置工作時，游客經過此裝置，激光被遮擋瞬間，下列說法正確的是 。
A.R1上通過電流變大
B.電壓表示數變大，計數器計數
C.電壓表示數變小，計數器計數
D.電壓表示數不變，計數器計數
選擇理由： 。
12．針對新冠疫情，我國采取了各項措施，例如圖甲所示，在公共場所的入口設有自動測溫設備，當人通過時，可以顯示出人的體溫，受其啟發，小明同學為學校的圖書館設計了“自動測溫門”，電路如圖乙所示，R是定值電阻，Rt是一個由半導體材料制成的熱敏電阻，其阻值隨溫度變化關系如圖丙所示，電源電壓不變，則被測者體溫越高，電流表的示數 （選填“越大”或“越小”），電壓表的示數 （選填“越大”或“越小”）。
13．圖甲所示是一款霧霾濃度檢測儀，其檢測原理如圖乙所示，R0是定值電阻，傳感器R1的電阻隨霧霾濃度的增大而減小。當霧霾濃度增大時，下列說法正確的是
A.電壓表示數變大，電流表示數變小
B.電壓表示數變小，電流表示數變大
C.電壓表示數變大，電流表示數變大
D.電壓表示數變小，電流表示數變小
理由：
14．2023年我市空氣質量?jī)?yōu)良天數達293天，監測大氣污染物濃度的電路如圖甲所示，R為氣敏電阻，其材料一般為 （填“半導體”或“超導體”），氣敏電阻阻值R隨污染物濃度變化曲線如圖乙所示。污染物濃度增大時，監測儀表讀數變大，該表應為圖甲中 表，此過程中電路總功率 （填“變大”“變小”或“不變”）。
15．如圖所示是一種測定油箱內油量的裝置，油量表是由電流表改裝而成，其中R'是定值電阻，R是滑動變阻器，滑片和滑桿相連，滑桿可繞固定軸O轉動，另一端固定著一個浮子。當油箱內的油面上升時，油量表的示數將 ；若換用電壓表改裝成油量表，要求油面下降時電壓表示數變小，電壓表應并聯在元件 的兩端。
如圖所示是某工廠兩種照明方式的電路圖，燈泡L1和L2的規格均為“220 V 40 W”。閉合開關S1、S2，滿足夜間正常照明需要；閉合開關S1、斷開S2，滿足夜間多區域照明需要。電源電壓恒為220 V，燈泡電阻變化忽略不計。正常照明與多區域照明L1中的電流之比為 ；正常照明10 h消耗的電能比多區域照明10 h消耗的總電能多
kW?h。
17．如圖所示，當開關S、S1閉合時，滑動變阻器的滑片P向右移動，燈泡L的亮度 （選填“變亮”、“變暗”或“不變”）；當開關S閉合、S1斷開時，滑動變阻器的滑片P向右移動，電壓表V的示數 （選填“變大”、“變小”或“不變”）。
18．如圖所示，電源電壓保持不變，滑動變阻器的最大阻值R變＝20 Ω，當滑片移至a端，電流表示數為0.45 A；當滑片移至b端，電流表示數為0.15 A，則定值電阻R為 Ω。
19．如圖甲，移動滑片使電阻的有效阻值從零逐漸變大，兩端電壓的倒數與的阻值變化的圖象如圖乙所示，則電源電壓為 ，的阻值為 。
20．現有一熱敏電阻，其阻值隨溫度的升高而減小，部分?jǐn)?shù)據如表所示，利用它可以制作溫度報警器，其電路的一部分如圖所示，圖中兩個虛線框內一個接熱敏電阻，一個接定值電阻，電源電壓恒為，當圖中的輸出電壓達到或超過時，便觸發報警器（圖中未畫出）報警，不考慮報警器對電路的影響。要求環境溫度達到或超過時開始報警，則熱敏電阻應接在虛線框 （填數字）內，另一虛線框內定值電阻阻值為 。若將虛線框內兩元件對調，則報警器報警的最高溫度為 。
21．如圖所示，電源電壓為，電阻的阻值為，開關閉合后，當滑動變阻器的滑片位于最左端時，電壓表的示數為，電阻的阻值為 。調節滑片，使電壓表的示數從變?yōu)?，則接入電路中的阻值變化了 。
22．小偉在乘飛機時了解到，經濟艙乘客的免費托運行李限重，而商務艙的乘客允許攜帶更重的免費托運行李。如圖是小偉設計的模擬飛機行李超重的報警裝置，杠桿始終處于水平位置，電源電壓恒為，是阻值為的定值電阻，是力敏電阻，它的阻值隨壓力變化的關系如表：當電壓表的示數大于或等于時，電路外的檢測裝置會自動報警。（取
（1）經濟艙的乘客可以攜帶免費托運行李的最大重力為 ；
（2）小偉把檢測裝置恰好報警時的電學物理量標在圖中，請幫他計算此時的電阻為
；
（3）如圖杠桿上有兩個行李托盤，、是杠桿上的兩個承重點，已知，。小偉閉合開關，將的模擬行李放在某一個托盤上時，檢測裝置恰好報警，當他將模擬商務艙乘客的行李放在另一個托盤上時，檢測裝置也恰好報警。模擬商務艙乘客的行李限重為 。（杠桿、支架及托盤的重力均忽略不計）
23．圖甲所示為某電暖器的簡化原理圖，其中、是兩個相同的電熱絲，單個電熱絲的電流與電壓的關系圖像如圖乙所示。已知電源電壓為，每個電熱絲的額定電壓均為?，F(xiàn)要在某臥室使用該電暖器，臥室的容積為，空氣的比熱容為，空氣密度為，假設臥室封閉，請根據圖像及以上信息解答下列問題。
（1）每個電熱絲正常工作時的電阻及額定功率是多少？
（2）只閉合時，流過電熱絲的電流為多少？此時電暖器消耗的總功率為多少？
（3）只閉合和，讓電暖器工作，臥室內的溫度升高了，電暖器的加熱效率是多少？（保留到百分?jǐn)?shù)中小數點后一位）
24．某興趣小組為檢測操場上的風力等級，設計了一臺簡易風速儀，其工作原理如圖甲所示。裝有擋風板和滑片的輕質滑塊與輕質彈簧套在滑桿上，滑桿上的摩擦力忽略不計，彈簧左端固定，右端與滑塊相連。擋風板的擋風面積為0.2米，均勻電阻絲長為30厘米，阻值為15歐，電源電壓恒為9伏，保護電阻為3歐，電壓表量程伏。彈簧彈力與彈簧長度改變量的關系如圖乙所示。無風時，滑片在處，有風時，滑塊移動，穩定后讀出電壓表示數，計算并查閱如表數據可知風速及風級。
（1）無風時，求通過的電流；
（2）為保護電路安全，求出風速儀所測最大風力等級為幾級；
（3）某日從天氣預報得知，第二天風力等級將會達到五級，風速預計為，在原有電路元件和電路基本連接方式均不變的基礎上，電路將如何改進，在圖丙的虛線框內將電路補充完整。小組成員還想計算出電路改進后電壓表的示數，經查閱資料后得知，該擋風板所受的風壓與風速的平方成正比，其關系式為，（其中為常量，數值為，假設你為該小組成員，請你計算出風速為時，改進后的電路中電壓表的示數。
25．小萍同學想利用如圖甲所示電路研究通過小燈泡（額定電壓為3伏）的電流與它兩端電壓的關系。她根據圖甲完成圖乙的部分連接，待連接完整后，移動滑動變阻器滑片，記錄了多組數據，作出了圖像，還作出了電流大小與電源電壓大小的關系圖像（如圖丙所示）。（已知滑動變阻器最大阻值為20歐）。
（1）根據圖甲將圖乙中的實物圖連接完整。（要求：滑動變阻器滑片向右移動，小燈泡變亮）
（2）根據圖像，描述通過小燈泡的電流與小燈泡兩端電壓的關系。
（3）當電流表示數為時，電壓表的示數為多少？
（4）圖丙陰影部分的面積表示 。
26．如圖所示，電源的電壓恒定不變，、和都是定值電阻，其中，，為單刀單擲開關，為單刀雙擲開關。閉合，將，2擲于1端，電流表的示數為；閉合，將擲于2端，電流表的示數為。求：
（1）電源電壓的大?。?br>（2）電阻的阻值。
27．如圖所示，電阻的阻值為，當只閉合開關、時，電流表示數為；當只閉合開關時，電流表示數為：當只閉合開關時，電流表示數為求：
（1）電源電壓；
（2）電阻的阻值；
（3）開關均閉合時電流表的示數。
28．如圖所示電路，電源電壓保持不變。燈泡標有“”字樣，滑動變阻器標有“”字樣，定值電阻阻值為。（不考慮溫度對燈泡電阻的影響）求：
（1）燈泡的電阻。
（2）當開關、都閉合，且滑片移到端時，燈泡恰好正常發光，此時電流表的示數。
（3）當開關閉合、斷開，且滑片移到端時，通電，電流通過滑動變阻器產生的熱量。
29．如圖所示電路，電源電壓恒為，燈泡上標有“，”字樣，滑動變阻器上標有“，”字樣，定值電阻阻值為，電流表量程為，電壓表量程為，不計溫度對燈絲電阻的影響。求：
（1）燈泡正常工作時的電阻；
（2）當開關、、閉合，斷開，變阻器滑片處于最右端時：電流表示數為多大？電路總功率為多大？
（3）當開關、閉合，、斷開時，在確保電路元件安全的情況下，滑動變阻器的取值范圍。
參考答案
1．【解析】①根據圖可知，S接1和2時，通過電壓表的電流的方向會發生變化，電壓表的指針會反向偏轉，無法讀取電壓表的示數，故①不可行；
②根據圖可知，閉合S1、S2，電壓表測量電源的電壓U；只閉合開關S1，兩只電阻串聯，電壓表測量Rx兩端電壓為Ux；根據串聯電路的電壓關系可知，定值電阻兩端的電壓為：U0＝U﹣Ux；此時電路中的電流為：I=U0R0，根據串聯電路的電流關系可知，通過Rx的電流為I=U0R0，則根據Rx兩端的電壓和電流可以求出Rx阻值，故②可行；
③閉合S1、S2時，電路是只有Rx的基本電路，電流表測量通過Rx的電流Ix；閉合S1、斷開S2，兩電阻串聯，電流表測電路中電流I；根據電源電壓不變列式I（R0+Rx）＝IxRx可求出Rx的阻值，故③可行；
④閉合S1，S接2時，R0和R串聯接入電路中，把R的阻值調到0，根據電流表的示數和定值電阻的阻值可以求出電源電壓U；閉合S1，S接1時，Rx和R串聯接入電路中，把R的阻值調到0，讀出電流表的示數，根據電流表示數和電源電壓，利用R=UI可以求出Rx的阻值，故④可行。
【答案】D。
2．【解析】由圖可知，燈泡和滑動變阻器并聯，電流表測量干路中的電流；
閉合開關S，因并聯電路中各支路互不影響，所以，移動滑片時，通過燈泡的電流和實際功率均不變，則燈泡的亮度不變，故CD錯誤；
把滑動變阻器的滑片P自左向右移動（在各元件安全的前提下），滑動變阻器接入電路中的電阻變小，其兩端的電壓不變，根據歐姆定律可知，通過滑動變阻器的電流變大；根據并聯電路的電流特點可知，干路中的電流變大，即電流表示數變大，故A正確，B錯誤。
【答案】A。
3．【解析】由電路圖可知，R1與R2并聯，電壓表測電源電壓，電流表A1測干路電流，電流表A2測R2支路電流；
A.因電源電壓保持不變，所以，滑片移動時，電壓表V的示數不變，故A錯誤；
B.因并聯電路中各支路獨立工作、互不影響，所以，滑片移動時，通過R1的電流不變；
當滑動變阻器R2的滑片P由中點向下端移動時，變阻器接入電路中的電阻變小，由I=UR可知，通過R2的電流變大，即電流表A2的示數變大；因?yàn)橥ㄟ^(guò)R1的電流不變，通過R2的電流變大，所以，由并聯電路的電流特點可知，干路電流變大，即A1的示數變大，故B錯誤；
C.根據并聯電路的電流關系可知，電流表A1示數與電流表A2示數的差值為通過定值電阻的電流，保持不變，故C錯誤；
D.電壓表V示數不變、電流表A2示數變大，則電壓表V示數與電流表A2示數的比值變小，故D正確。
【答案】D。
4．【解析】由電路圖可知，閉合開關，電阻R0與氣敏電阻R串聯，電壓表測量R兩端的電壓，電流表測電路中的電流；
A.由題知，當氣體的濃度增大時，氣敏電阻R的阻值減小，則串聯電路的總電阻減小，電源電壓不變，由歐姆定律可知，電路中電流增大，即電流表示數變大，故A錯誤；
B.因電阻R0的阻值不變，電路中電流變大，由U＝IR可知，電阻R0兩端電壓變大，根據串聯電路的電壓關系可知，R兩端的電壓變小，即電壓表示數變小，故B錯誤；
CD.電源電壓不變，電路中電流變大，根據P＝UI可知電路消耗的總功率變大；
綜上所述，故C錯誤，D正確。
【答案】D。
5．【解析】A.根據電路圖可知，當電阻R1的阻值為0時，其兩端的電壓也為0，根據圖2可知，②是V1示數和R1的關系圖線，故A錯誤；
B.圖2中的①是電壓表V2示數和R1的關系圖線，根據圖線可知，當R1增大時，電壓表V2示數也是增大的，由于電壓表V2測量的是電源電壓，所以供電設備兩端的電壓是改變的，故B錯誤；
C.根據串聯電路的電壓關系可知，R2兩端電壓等于V2示數與V1示數的差值，由于圖線①和②相互平行，則V2示數與V1示數的差值保持不變，即R2兩端電壓保持不變，根據I=UR可知，電路中的電流保持不變，故C錯誤；
D.R1增大時，電源電壓變大，電路中的電流不變，根據P＝UI可知，電路總功率變大，故D正確。
【答案】D。
6．【解析】由電路圖可知，閉合開關，燈泡L與滑動變阻器串聯，電壓表V1測L兩端的電壓，電壓表V2測變阻器兩端的電壓，電流表測電路中的電流；
A.滑動變阻器的滑片P由b向a端移動過程中，變阻器接入電路中的電阻變小，電路中的總電阻變小，由I=UR可知，電路中的電流變大，即電流表A的示數變大，故A錯誤；
B.電源電壓不變，電路中電流變大，根據P＝UI可知，電路的總功率變大，故B正確；
C.根據R=UI可知，電壓表V1示數與電流表示數的比值為燈泡的電阻，因燈泡電阻不變，則該比值不變，故C錯誤；
D.根據R=UI可知，電壓表V2示數與電流表示數的比值為滑動變阻器接入電路的電阻，因變阻器接入電路的電阻變小，所以該比值變小，故D錯誤。
【答案】B。
7．【解析】當開關S閉合，S1、S2斷開時，電路為R1的簡單電路，電流表測電路中的電流，即I1＝0.2 A，
當開關S、S1閉合，S2斷開時，R1與R3并聯，電流表測干路電流，即I＝0.4 A，
因并聯電路中各支路獨立工作、互不影響，
所以，通過R1的電流不變，
因并聯電路中干路電流等于各支路電流之和，
所以，通過R3的電流：I3＝I﹣I1＝0.4 A﹣0.2 A＝0.2 A，
當開關S、S1、S2都閉合時，R1、R2、R3并聯，電流表測干路電流，
則通過R2的電流：I2＝I﹣I1﹣I3＝0.5 A﹣0.2 A﹣0.2 A＝0.1 A，
因并聯電路中各支路兩端的電壓相等，
所以，由I=UR可得：R1：R2：R3=UI1：UI2：UI3=U0.2A：U0.1A：U0.2A=1：2：1，故D錯誤；
則R1：R2＝1：2，R1：R3＝1：1，R2：R3＝2：1，故AC錯誤、B正確。
【答案】B。
8．【解析】AB.當滑片P移動到a端時，滑動變阻器接入電路的電阻為0，閉合S1、S2，R1和R2并聯接入電路，并聯電路各支路兩端電壓相等，R1：R2＝1：2，由歐姆定律可得通過R1與R2的電流之比為UR1：UR2=2：1，故AB錯誤；
C.當滑片P移動到b端時，滑動變阻器接入電路最大阻值，只閉合S1，R和R1串聯接入電路，由串聯電路分壓原理可得滑動變阻器兩端的電壓與R1兩端的電壓之比：URU1=RR1=11，故C正確；
D.當滑片P移動到b端時，滑動變阻器接入電路最大阻值，只閉合S2，R和R2串聯接入電路，由串聯電路分壓原理可得滑動變阻器兩端的電壓與R2兩端的電壓之比：URU2=RR2=12，故D錯誤。
【答案】C。
9．【解析】斷開開關S2，閉合開關S、S1時，小燈泡L與滑動變阻器串聯，電流表測電路中的電流，
移動滑動變阻器滑片P，使電流表的示數為0.3A時，燈泡正常發光，
由I=UR可得，此時電路的總電阻：R總=UI=3V0.3A=10 Ω，
因串聯電路中總電阻等于各分電阻之和，
所以，小燈泡正常發光時的電阻：RL＝R總﹣R滑＝10Ω﹣R滑；
保持滑動變阻器滑片P的位置不變，斷開開關S1，閉合開關S、S2時，定值電阻R0與滑動變阻器串聯，電流表測電路中的電流，
此時電路中的電流I′＝0.25 A，電路的總電阻：R總′=UI′=3V0.25A=12 Ω，
則滑動變阻器接入電路中的電阻：R滑＝R總′﹣R0＝12 Ω﹣10 Ω＝2 Ω，
小燈泡正常發光時的電阻：RL＝10 Ω﹣R滑＝10 Ω﹣2 Ω＝8 Ω，
小燈泡的額定功率：PL＝I2RL＝（0.3 A）2×8 Ω＝0.72 W。
【答案】B。
10．【解析】由電路圖可知，滑動變阻器與燈泡串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流。
A.根據P＝UI可得，燈的額定電流：IL額=P額U額= A；
因串聯電路中各處的電流相等，且電流表的量程為0～0.6 A，所以，電路中的最大電流為Imax＝0.25 A；
電路的最大電功率是：Pmax＝UImax＝6 V×0.25 A＝1.5 W，故A錯誤；
B.由I=UR可得，燈泡的電阻：RL=U額IL額= Ω，
當滑動變阻器全部接入電路中時，電路中的電流是最小的，則最小電流為：Imin=URL+R滑=6V10Ω+50Ω=0.1 A；則電流表示數變化范圍是0.1 A﹣0.25 A，故B正確；
C.電流最大時，電路中的最小總電阻：Rmin=UImax=6V0.25A=24 Ω，
因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器接入電路中的最小阻值：R滑min＝Rmin﹣RL＝24 Ω﹣10 Ω＝14 Ω，所以滑動變阻器的阻值允許調節的范圍是14﹣50 Ω，故C錯誤；
D.當滑動變阻器滑片向右滑動，接入電路中的電阻變大時，根據歐姆定律可知電路中的電流變小，即電流表示數變??；根據U＝IR可知燈泡兩端的電壓變小，即電壓表示數變小，故D錯誤。
【答案】B。
11．【解析】由圖可知，閉合開關后，該電路為串聯電路，計數器并聯在光敏電阻的兩端；游客經過此裝置，激光被擋，無光照射時光敏電阻R2阻值變大，由I=UR可知，電源電壓U不變，電阻R變大，所以電路中的電流變??；根據U＝IR可知，定值電阻兩端的電壓變小，根據串聯電路的電壓規律可知，光敏電阻兩端的電壓變大，即電壓表示數變大，計數器計數。
【答案】B；由圖可知，閉合開關后，該電路為串聯電路，計數器并聯在光敏電阻的兩端；游客經過此裝置，激光被擋，無光照射時光敏電阻R2阻值變大，由I=UR可知，電源電壓U不變，電阻R變大，所以電路中的電流變?。桓鶕?jù)U＝IR可知，定值電阻兩端的電壓變小，根據串聯電路的電壓規律可知，光敏電阻兩端的電壓變大，即電壓表示數變大，計數器計數。
12．【解析】由電路圖可知定值電阻R與熱敏電阻Rt串聯，電壓表測Rt兩端的電壓，電流表測電路中的電流；
由圖丙可知，當被測者體溫升高時，Rt的阻值越小，電路中的總電阻越小，由I=UR可知，電路中的電流越大，即電流表的示數越大；
由U＝IR可知，定值電阻R兩端的電壓越大，由串聯電路的電壓特點知，Rt兩端的電壓越小，即電壓表的示數越小。
【答案】越大；越小。
13．【解析】由電路圖可知，開關閉合，定值電阻R0與傳感器R1串聯，電壓表測R0兩端的電壓，電流表測電路中的電流。
因傳感器R1的電阻隨霧霾濃度的增大而減小，
所以，當霧霾濃度增大時，傳感器R1的電阻變小，串聯電路總電阻等于各分電阻之和，所以電路的總電阻變小，
由I=UR可知，電路中的電流變大，即電流表的示數變大，故AD錯誤；
由U＝IR可知，定值電阻R0兩端的電壓變大，即電壓表的示數變大，故B錯誤、C正確。
【答案】C；當霧霾濃度增大時，傳感器R1的電阻變小，電路的總電阻變小，根據I=UR可知，電路中的電流變大，定值電阻R0兩端的電壓變大，即電壓表和電流表的示數均變大。
14．【解析】氣敏電阻R是由半導體材料制成的；
由電路圖可知，閉合開關R0與R串聯，電壓表測R兩端的電壓，電流表測電路中的電流；
當污染物濃度增大時，根據圖乙可知，氣敏電阻的阻值減小，總電阻減小，由歐姆定律可知，電路中的電流變大，即電流表示數變大；由串聯電路的分壓規律可知，氣敏電阻R兩端的電壓變小，即電壓表示數變小；
由題知，污染物濃度增大時，監測儀表讀數變大，所以監測儀表應為電流表；
電源電壓不變，電路中的電流變大，根據P＝UI可知，總功率變大。
【答案】半導體；電流；變大。
15．【解析】由圖可知，R和R′串聯，油量表串聯在電路中，相當于電流表；
當油箱內的油面上升時，浮子會上升，則滑桿連接滑片的一端會下降，滑動變阻器接入電路的阻值會變小，即電路總電阻變小，由歐姆定律可知電路中的電流變大，即油量表示數將變大；
當油箱油面下降時，浮子會下降，則滑桿連接滑片的一端會上升，滑動變阻器接入電路的阻值會變大，由串聯電路分壓的規律可知滑動變阻器兩端的電壓變大，由串聯電路的電壓特點可知R′兩端的電壓變小，因此電壓表應并聯在元件R′兩端。
【答案】變大；R′。
16．【解析】（1）由題知燈泡L1和L2的規格均為“220 V 40 W”，則兩燈的電阻為：R1=R2=U2P=(220V)240W=1210Ω，
閉合開關S1、S2，滿足夜間正常照明需要，此時電路為L(zhǎng)1的簡單電路，此時通過L1的電流為：I1=UR1；
閉合開關S1、斷開S2，滿足夜間多區域照明需要，此時電路為L(zhǎng)1和L2的串聯電路，此時通過L1的電流為：I2=UR1+R2，則正常照明與多區域照明L1中的電流之比為：I1I2=UR1UR1+R2=R1+R2R1=21；
（2）當閉合開關S1、S2時，正常照明10 h消耗的電能為：W＝Pt＝40 W×10×3600 s＝1.44×106 J，
閉合開關S1、斷開S2時，區域照明10 h消耗的總電能為：
W′=U2R1+R2t=(220V)21210Ω+1210Ω×10×3600s=0.72×106 J，
W﹣W′＝1.44×106 J﹣0.72×106J＝0.72×106 J＝0.2 kW?h，則正常照明10h消耗的電能比多區域照明10 h消耗的總電能多0.2 kW?h。
【答案】2：1；0.2。
17．【解析】（1）當開關S、S1閉合時，滑動變阻器與燈泡L串聯，電壓表測電源兩端的電壓，
當滑動變阻器的滑片P向右移動時，變阻器接入電路中的電阻變小，電路的總電阻變小，
由I=UR可知，電路中的電流變大，
由串聯電路的分壓特點可知，滑動變阻器兩端分得的電壓變小，燈泡兩端分得的電壓變大，
因燈泡的亮暗取決于實際功率的大小，
所以，由P＝UI可知，燈泡的實際功率變大，燈泡變亮；
（2）當開關S閉合、S1斷開時，滑動變阻器和燈泡L串聯，電壓表測滑片右側電阻絲和燈泡L兩端電壓之和，
因電壓表的內阻很大、在電路中相當于斷路，
所以，滑片移動時變阻器接入電路中的電阻不變，電路中的總電阻不變，
由I=UR可知，電路中的電流不變，
當滑動變阻器的滑片P向右移動時，滑片右側電阻絲的阻值變小，
由U＝IR可知，滑片右側電阻絲兩端的電壓變小，燈泡兩端的電壓不變，
則滑片右側電阻絲和燈泡L兩端電壓之和變小，即電壓表的示數變小。
【答案】變亮；變小。
18．【解析】當滑片移至b端時，只有滑動變阻器接入電路，定值電阻被短路，電流表測量電路中的電流，此時滑動變阻器接入電路的阻值等于其最大阻值，電源電壓U＝U變＝I變R變＝0.15 A×20 Ω＝3 V；
當滑片移至a端，此時電路為滑動變阻器與電阻R的并聯電路，滑動變阻器接入電路的阻值為R變＝20 Ω。電流表示數為0.45 A，即干路電流為0.45 A。由并聯電路特點可知，此時滑動變阻器兩端的電壓等于電源電壓，則通過它的電流為0.15 A。由并聯電流電流特點可知，通過電阻R的電流為：I1＝I干﹣I＝0.45 A﹣0.15 A＝0.3 A；
定值電阻R的阻值為R=UI1=3V0.3A=10 Ω。
【答案】10。
19．【解析】由電路圖可知，閉合開關后，與串聯，電壓表測電源兩端的電壓，電壓表測兩端的電壓。
（1）當滑片位于左端時，變阻器接入電路中的電阻為零，此時兩端的電壓最大，兩端電壓的倒數最小，
由圖乙可知，兩端電壓的最小倒數為，則電源的電壓；
（2）由圖乙可知，當時，兩端電壓的倒數為，即兩端的電壓，
因串聯電路中總電壓等于各分電壓之和，
所以，此時兩端的電壓，
因串聯電路中各處的電流相等，
所以，電路中的電流，即，
解得：。
【答案】4；6。
20．【解析】（1）當環境溫度是時，熱敏電阻的阻值是，此時輸出電壓為，當環境溫度超過時，熱敏電阻的阻值變小，輸出電壓超過，說明環境溫度從升高時，熱敏電阻阻值變小，熱敏電阻兩端的電壓變小，定值電阻兩端的電壓變大，即輸出電壓變大，故熱敏電阻接在2位置，定值電阻接在1位置。
（2）當熱敏電阻接在2位置，定值電阻接在1位置，環境溫度是，熱敏電阻是，此時定值電阻兩端的電壓是，根據串聯電路總電壓等于各串聯導體兩端電壓之和，
則熱敏電阻兩端的電壓，
根據串聯電路電流相等，則，
則，
則定值電阻的阻值。
（3）當熱敏電阻和定值電阻的位置互換，定值電阻的阻值是，輸出電壓為，即熱敏電阻兩端的電壓是，
根據串聯電路電壓特點得，定值電阻兩端的電壓，
根據串聯電路電流相等，則，
，
則熱敏電阻的阻值，
由表格數據知，當熱敏電阻的阻值是時，環境溫度是。
【答案】2；2.2；10。
21．【解析】開關閉合后，當滑動變阻器的滑片位于最左端時，滑動變阻器接入電路的電阻為0，和串聯接入電路，電壓表測兩端的電壓，
由歐姆定律可得此時通過電路的電流：，
串聯電路總電壓等于各部分電壓之和，所以兩端的電壓：，
串聯電路各處電流相等，則電阻的阻值：；
電壓表的示數為時，通過電路的電流：，
該電路總電阻：，
電壓表的示數為時，通過電路的電流：，
該電路總電阻：，
串聯電路總電阻等于各部分電阻之和，所以滑動變阻器接入電路的電阻變化值：。
【答案】10；40。
22．【解析】（1）經濟艙乘客行李的最大重力為：；
（2）在串聯電路中，報警時通過的電流為：，
兩端的電壓為：，報警時的阻值為：。
（3）行李對水平托盤的壓力等于行李的重力大小，由杠桿平衡條件“動力動力臂阻力阻力臂“可得：，在，一定時，越大，就要越小，由裝置圖示可知，托盤離支點遠，應為經濟艙乘客的行李托盤，托盤離支點近，為商務艙乘客的行李托盤。由表中數據可知，報警時處杠桿對的壓力為，由力的相互作用可知，處受到的支持力，當兩次杠桿水平平衡時，，
即：①
②
由①②兩式可得：，
商務艙乘客行李的最大質量為：。
【答案】（1）200；（2）24；（3）30。
23．【解析】（1）、是兩個相同的電熱絲，每個電熱絲正常工作時的電壓為，由圖乙知電熱絲正常工作時的電流為，
根據歐姆定律知每個電熱絲正常工作時的電阻為：
；
每個電熱絲正常工作的額定功率為：
；
（2）由圖可知只閉合時兩電熱絲串聯，因?yàn)閮呻姛峤z的阻值相等，所以兩電熱絲分得的電壓相等，都為，由圖乙知此時流過電熱絲的電流為，
此時電暖器消耗的總功率為：
；
（3）根據知空氣的質量為：
，
臥室內的溫度升高了吸收的熱量為：
△，
只閉合和，兩電熱絲并聯，則兩電熱絲的總功率為；
電暖器工作消耗的電能為：
，
電暖器的加熱效率為：
。
【答案】（1）每個電熱絲正常工作時的電阻為，額定功率是；
（2）只閉合時，流過電熱絲的電流為，此時電暖器消耗的總功率為；
（3）只閉合和，讓電暖器工作，臥室內的溫度升高了，電暖器的加熱效率是。
24．【解析】（1）無論有無風時，滑動變阻器接入電路的阻值均為，
電流；
（2）由圖可知，風力越大，電壓表測量部分電阻越長，電壓表示數越大，電壓表最大電壓，
滑動變阻器分到電壓，
當電壓表示數最大時，滑片移動距離，
由圖乙可得，彈簧產生的彈力，
此時的風壓，查表可知，此時風力等級為四級，
（3）原電路中風速越大，電壓表示數越大，故改裝電路為：
當風速為時，風壓，因此會超過電壓表量程，
彈簧弾力，
由表可得，彈簧形變量為，因此可將電壓表測量對象更換為滑片左側部分的電阻，此時滑片左側電阻，
此時電壓表示數：。
【答案】（1）無風時，通過的電流為；
（2）為保護電路安全，風速儀所測最大風力等級為四級；
（3）風速為時，改進后的電路中電壓表的示數為。
25．【解析】（1）因?yàn)闊襞莸念~定電壓為3伏，所以電壓表選用小量程，滑片向右移動燈泡變亮，即電流變大電阻變小，故變阻器滑片右下接線柱連入電路中，如下圖所示：
（2）根據圖像可知，通過小燈泡的電流隨電壓的增大而增大，但增加相同的電壓，電流的增加值越來越小；
（3）由電流大小與電源電壓大小的關系圖像可知，電源電壓恒為，
由圖甲可知，小燈泡與滑動變阻器串聯，電壓表測量小燈泡兩端電壓，電流表測電路中電流，
由圖丙可知，電路中電流最小，即電流時，滑動變阻器全部連入電路，
由歐姆定律可知，滑動變阻器兩端的電壓為：
，
由串聯電路中電壓規律可知，燈泡兩端電壓為：
，
即電壓表示數為；
（4）圖丙中陰影部分的面積，由串聯電路電壓規律可知，，故陰影部分的面積，而，所以陰影部分的面積表示滑動變阻器的電功率。
【答案】（1）見解答；（2）通過小燈泡的電流隨電壓的增大而增大，但增加相同的電壓，電流的增加值越來越??；（3）電壓表示數為（解題過程見解答）；（4）滑動變阻器的電功率。
26．【解析】（1）閉合，將擲于1端，電路為的簡單電路，電流表測通過電路的電流，
由歐姆定律可得電源電壓：；
（2）閉合，將切換到2端，、并聯接入電路，電流表測通過電路的電流，
并聯電路各支路兩端電壓相等，根據歐姆定律可得通過的電流：，
并聯電路干路電流等于各支路電流之和，則通過的電流：，
根據歐姆定律可得的阻值：。
【答案】（1）電源電壓為；
（2）電阻的阻值為。
27．【解析】（1）只閉合開關、時，只有接入電路中，根據歐姆定律可知，電源電壓為：；①
（2）當只閉合開關時，、串聯接入電路中，根據歐姆定律可知：，即：，解得：；
（3）當只閉合開關時，、串聯接入電路中，根據歐姆定律可知：，即：，解得：；
開關都閉合時，、串聯接入電路中，電流表測量干路中的電流，根據歐姆定律和并聯電路中的電流規律可知，電流表示數為：
。
【答案】（1）電源電壓為；
（2）電阻的阻值為；
（3）開關均閉合時電流表的示數為。
28．【解析】（1）由可知，燈泡的電阻：；
（2）當開關、都閉合，且滑片移到端時，滑動變阻器被短路，燈泡與定值電阻并聯；
燈泡正常發光，根據并聯電路的電壓特點可知，兩端的電壓：；
通過的電流：，即電流表的示數為；
（3）當開關閉合、斷開，且滑片移到端時，滑動變阻器和燈泡串聯；
根據串聯的電路的電阻可知，電路的總電阻：；
通過電路中的電流：；
由串聯電路的電流特點可知，通過的電流；
通電，電流通過滑動變阻器產生的熱量：。
【答案】（1）燈泡的電阻為；
（2）此時電流表的示數為；
（3）通電，電流通過滑動變阻器產生的熱量為。
29．【解析】（1）根據得，燈泡正常工作時電阻：
；
（2）當開關、、閉合，斷開時，燈泡被短路，定值電阻與滑動變阻器并聯，電流表測量干路電流，
變阻器滑片處于最右端時，滑動變阻器接入電路的阻值為，通過的電流：，
通過滑動變阻器的電流：，
電流表的示數為，
電路總功率：；
（3）當開關、閉合，、斷開時，斷路，燈泡與滑動變阻器串聯，電壓表測滑動變阻器兩端電壓
燈泡的額定電流：；
因?yàn)闊襞蓊~定電流，電流表量程為，滑動變阻器標有“”字樣，
所以，在確保電路元件安全的情況下，電路中最大電流為，此時滑動變阻器阻值最小，
則電路最小總電阻：
滑動變阻器最小阻值：；
因?yàn)殡妷罕砹砍虨?，所以在確保電路元件安全的情況下，滑動變阻器兩端電壓最大為時，此時滑動變阻器阻值最大，
此時電路中電流：，
滑動變阻器最大阻值：，
綜上所述滑動變阻器的阻值范圍為。
【答案】（1）燈泡正常工作時的電阻為；
（2）當開關、、閉合，斷開，變阻器滑片處于最右端時：電流表示數為，電路總功率為；
（3）當開關、閉合，、斷開時，在確保電路元件安全的情況下，滑動變阻器的取值范圍為。
環境溫度
5
10
20
30
40
50
60
熱敏電阻
6.0
4.4
2.8
1.8
1.1
0.8
0.7
壓力
50
100
150
200
250
300
阻值
50
30
24
20
17
16
風級
一級
二級
三級
四級
五級
六級
風速（米秒）
風壓（帕
