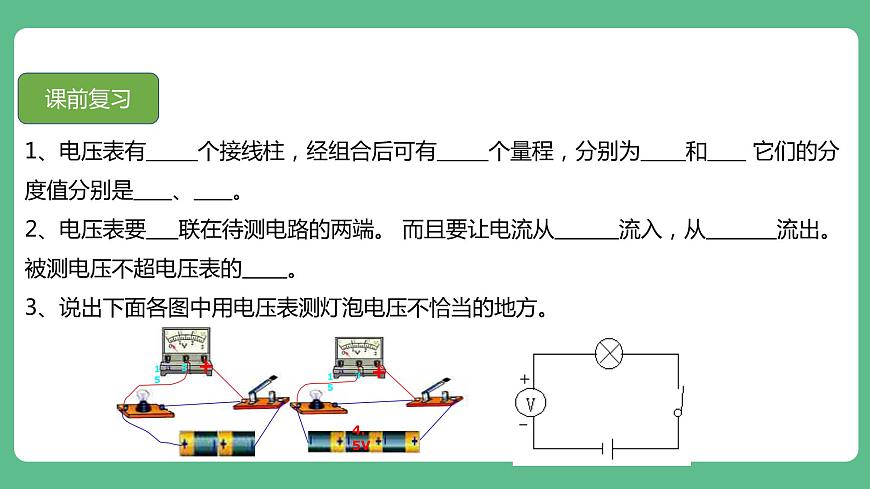

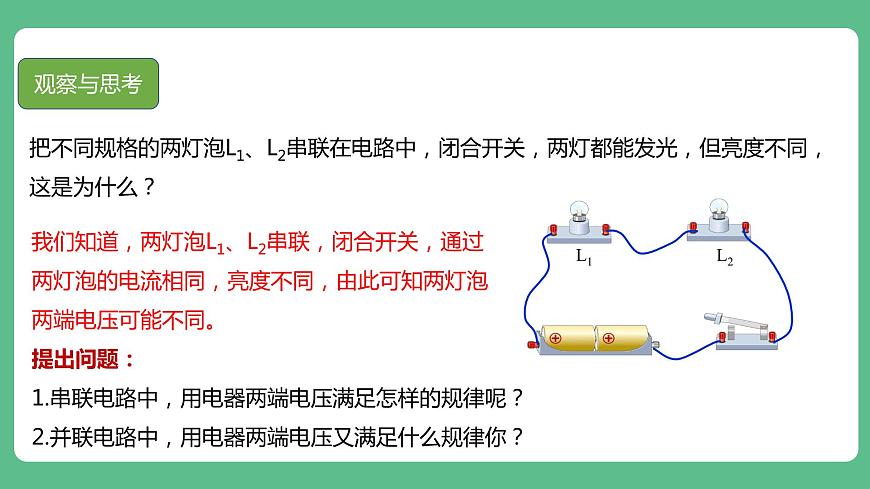

1、電壓表有 個接線柱，經組合后可有 個量程，分別為 和 它們的分度值分別是 、 。2、電壓表要 聯在待測電路的兩端。 而且要讓電流從 流入，從 流出。被測電壓不超電壓表的 。3、說出下面各圖中用電壓表測燈泡電壓不恰當?shù)牡胤健?br/>把不同規格的兩燈泡L1、L2串聯在電路中，閉合開關，兩燈都能發光，但亮度不同，這是為什么？
我們知道，兩燈泡L1、L2串聯，閉合開關，通過兩燈泡的電流相同，亮度不同，由此可知兩燈泡兩端電壓可能不同。
提出問題：1.串聯電路中，用電器兩端電壓滿足怎樣的規律呢？2.并聯電路中，用電器兩端電壓又滿足什么規律你？

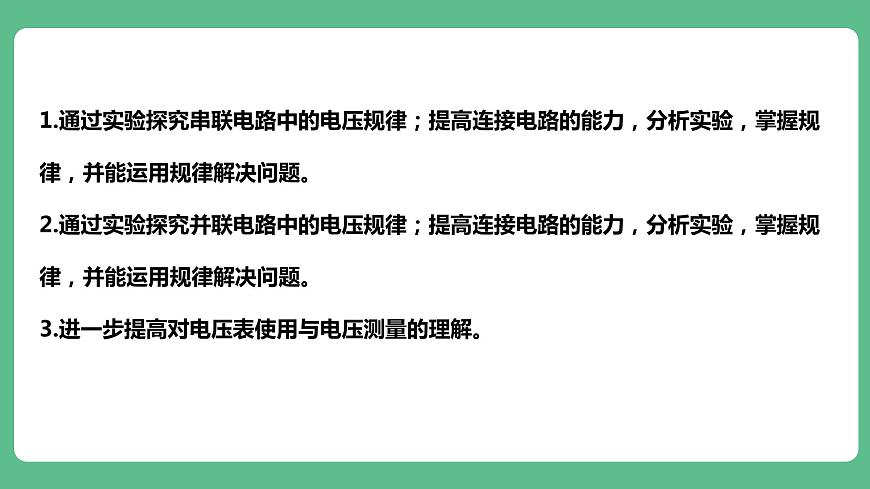

1.通過實驗探究串聯電路中的電壓規律；提高連接電路的能力，分析實驗，掌握規律，并能運用規律解決問題。2.通過實驗探究并聯電路中的電壓規律；提高連接電路的能力，分析實驗，掌握規律，并能運用規律解決問題。3.進一步提高對電壓表使用與電壓測量的理解。
一、串聯電路中電壓的規律
1.提出問題：串聯電路中各部分電路的電壓與總電壓有什么關系。

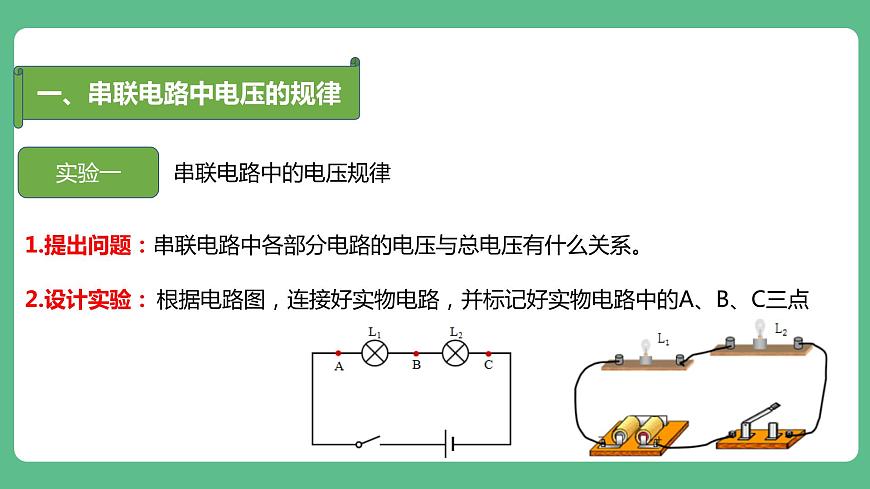

根據電路圖，連接好實物電路，并標記好實物電路中的A、B、C三點
（1）調節電壓表指針，使其指在零位；
（2）檢查電路連接，確認無誤；
（3）閉合開關，用電壓表測量小燈泡L1兩電壓，記為U1；數據記入表格；
（4）用電壓表測量小燈泡L2兩電壓，記為U2；數據記入表格；
（5）用電壓表測量L1和L2的總電壓，記為U；數據記入表格；
（6）更換小燈泡，重復步驟（3）和（4）。
串聯電路的總電壓等于各部分電路的兩端電壓之和。
公式：U串=U1+U2+…
“探究串聯電路的電壓關系”的實驗電路如圖所示。(1)為了使探究得出的結論具有普遍意義，L1、L2應該選擇________(填“相同”或“不相同”)的小燈泡。(2)小明根據圖甲連接好電路，閉合開關，電壓表示數如圖乙所示，為了使實驗結果更準確，接下來他應該______________________________。
斷開開關，換用小量程，重做實驗
(3)測出L1兩端的電壓后，小明斷開開關，準備拆下電壓表，改裝在B、C之間。小聰認為小明的操作太麻煩，只需將與A點相連的導線改接到C點即可。小聰?shù)霓k法是否正確？答：______________。(4)測量完成后，進行小組交流討論，如右表選取了四個小組的數據，你認為這些數據是否合理，請說明理由。答： 。
合理，因為實驗存在誤差
二、并聯電路中電壓的規律
1.提出問題：并聯電路各支路兩端電壓與總電壓有什么關系。
根據電路圖，連接好實物電路。
3.實驗步驟：參照實驗一進行實驗，數據記入表格。
并聯電路中，各支路兩端電壓都相等。
公式：U并=U1=U2=…
串聯和并聯電路中電壓的規律
如圖所示，燈泡L1比L2亮，電壓表V2示數為6 V，下列說法正確的是(　)。A．V1示數為6 V；B．V1示數大于6 V；C．V示數小于6 V；D．V示數大于6 V
考點一：串并聯電路中電壓規律
在圖甲所示的電路中，閉合開關后電壓表V1的示數為2.5V，V2的示數應 為 ______ V，V的示數應為______V。在圖乙所示的測量電路中，閉合開關后電壓表V1的示數為2.5V，V2的示數 為3.8V，V的示數應為______。
考點一：串并聯電路中電壓的規律
小明按圖甲的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1和V2的指針完全一樣，如圖乙所示，則L1兩端的電壓為________ V，L2兩端的電壓為________ V。
1. 兩個完全相同的燈泡串聯接入電路中，兩燈泡兩端的電壓_______(填“相等”或“不相等”)；串聯電路中，各部分電路兩端的電壓____________(填“一定相等”或“不一定相等”)。2.如圖所示，電源電壓保持不變，a 是從電壓表的負接線柱引出的導線接頭。a與 b 處相接時，電壓表示數為 6.0 V；使 a 與 b 處斷開，然后與 c 處相接，閉合開關 S 后，電壓表示數為4.5 V，這時燈泡 L2 兩端的電壓為______V。
3．一種節日小彩燈是由多個小燈泡串聯而成的，若每個小彩燈上標注的正常工作電壓是12 V，則應將_____個小彩燈______ (填“串”或“并”)聯接在家庭電路兩端。4.如圖所示電路，開關閉合后兩燈發光。以下說法正確的是(　　)。A．電壓表 V 的示數一定等于 V1 的示數；B．電壓表 V 的示數一定大于 V1 的示數；C．電流表 A 的示數一定等于 A1 的示數；D．電流表 A 的示數一定等于 A1 的示數的2倍
