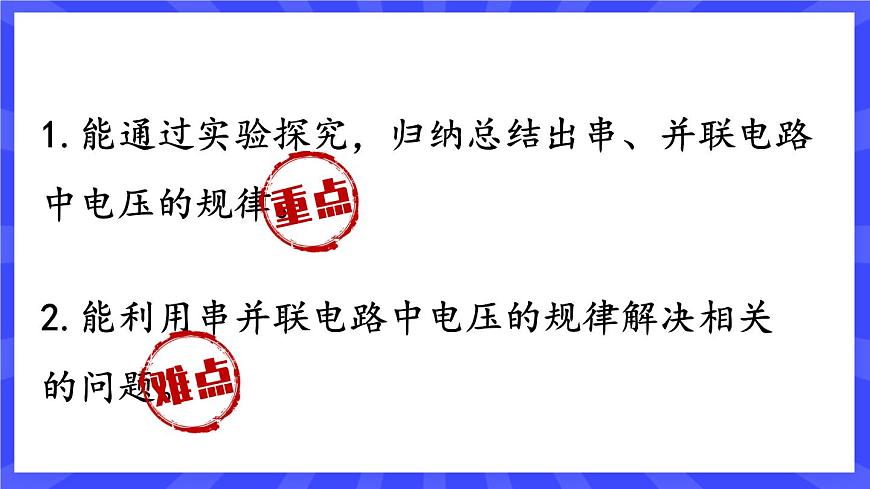

1.能通過實驗探究，歸納總結出串、并聯電路中電壓的規律。
2.能利用串并聯電路中電壓的規律解決相關的問題。

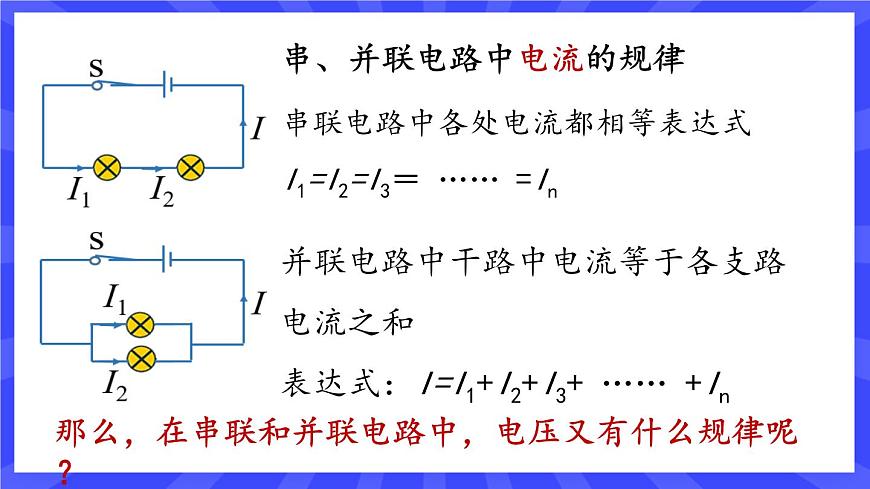

串、并聯電路中電流的規律
串聯電路中各處電流都相等表達式I1=I2=I3＝ …… =In
并聯電路中干路中電流等于各支路電流之和 表達式：I=I1+I2+I3+ …… +In
那么，在串聯和并聯電路中，電壓又有什么規律呢？

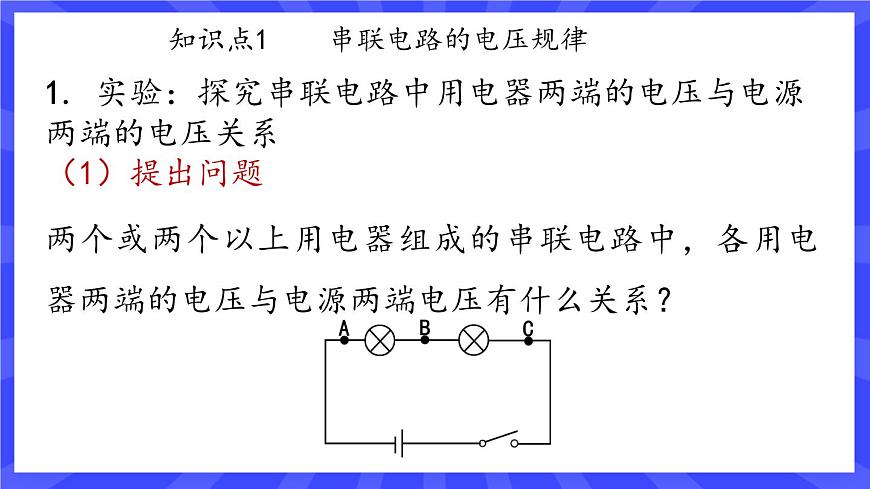

知識點1 串聯電路的電壓規律
1. 實驗：探究串聯電路中用電器兩端的電壓與電源兩端的電壓關系
兩個或兩個以上用電器組成的串聯電路中，各用電器兩端的電壓與電源兩端電壓有什么關系？

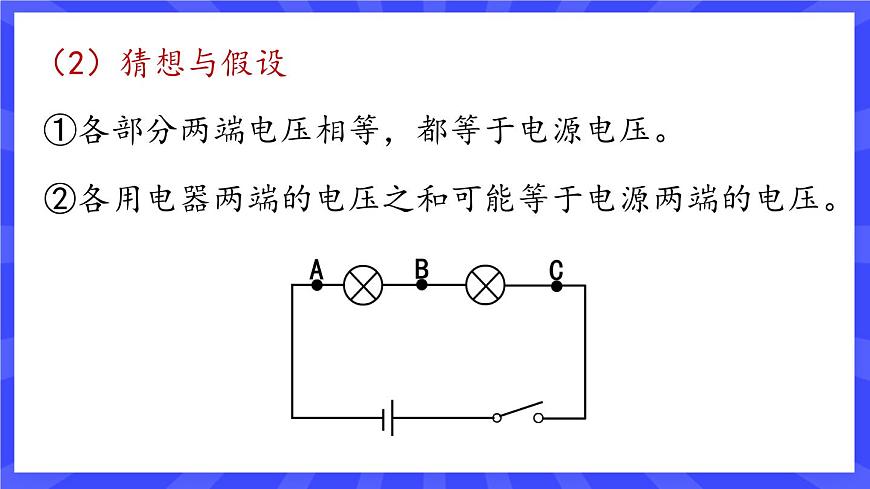

①各部分兩端電壓相等，都等于電源電壓。
②各用電器兩端的電壓之和可能等于電源兩端的電壓。

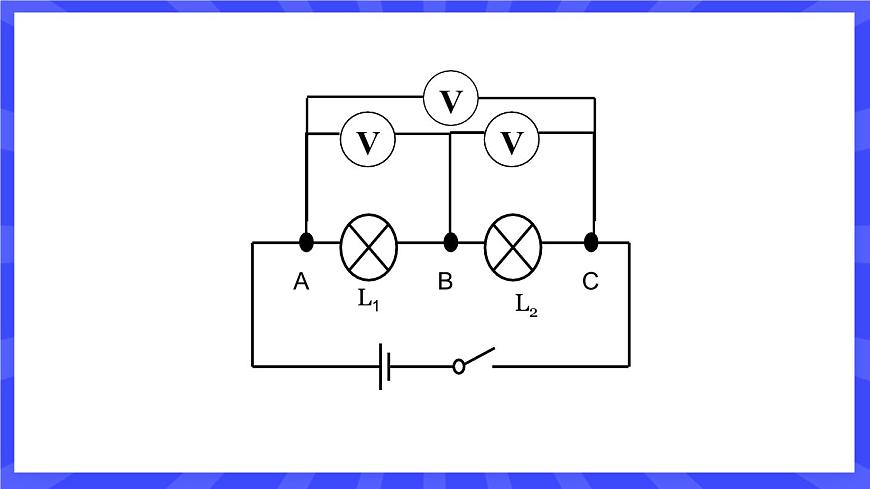

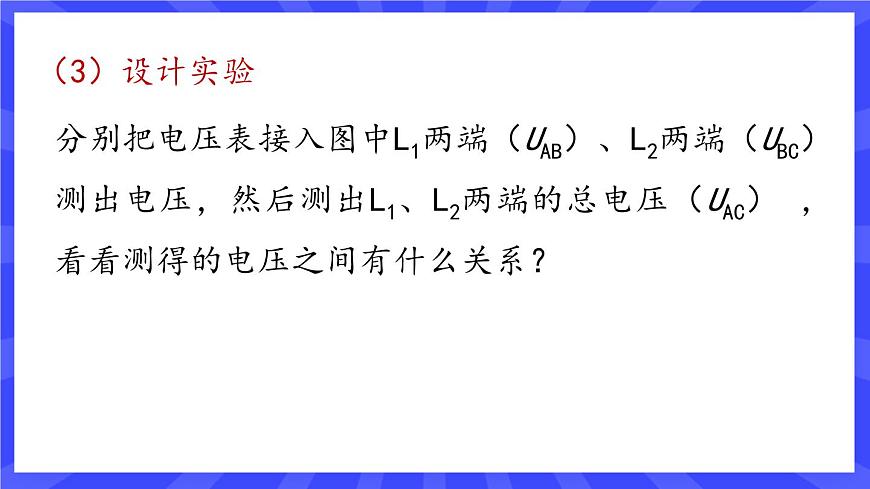

分別把電壓表接入圖中L1兩端（UAB）、L2兩端（UBC）測出電壓，然后測出L1、L2兩端的總電壓（UAC） ，看看測得的電壓之間有什么關系？

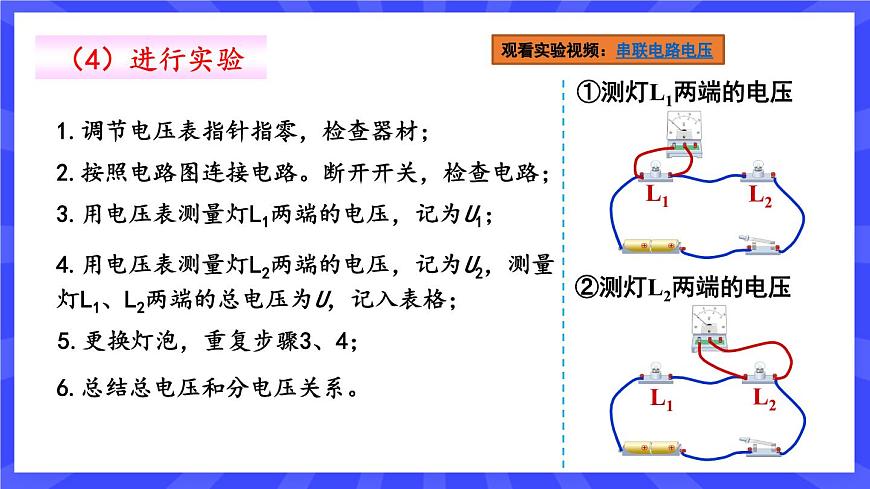

1.調節電壓表指針指零，檢查器材；
2.按照電路圖連接電路。斷開開關，檢查電路；
3.用電壓表測量燈L1兩端的電壓，記為U1；
4.用電壓表測量燈L2兩端的電壓，記為U2，測量燈L1、L2兩端的總電壓為U，記入表格；
5.更換燈泡，重復步驟3、4；
6.總結總電壓和分電壓關系。
觀看實驗視頻：串聯電路電壓
1.5 + 1.5 = 3.01.8 + 1.2 = 3.02.1 + 0.9 = 3.0
在串聯電路中，電源兩端電壓等于各用電器兩端電壓之和
為了確保實驗結論的準確性和普遍性，實驗設計時應考慮到：
②每次實驗選用不同規格的小燈泡或其它用電器；
③改用不同電壓的電源；
④將用電器的個數由兩個改為三個或更多。
把幾節電池串聯起來組成電池組，用電壓表分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
實驗結果表明：電池組兩端的電壓等于每節電池兩端電壓之和。
知識鏈接：若電源電壓比某用電器正常工作時的電壓高，將該用電器直接接在電源上，用電器會燒壞。這時，可以給用電器串聯一個合適的用電器，再接到原電源上。
[中考·常德] 小明按圖2 甲的電路進行實驗，當閉合開關用電器正常工作時，電壓表V1 和V2 的指針完全一樣，如圖乙所示，則L1 兩端的電壓為 _______V，L2 兩端的電壓為 _______V。
解題秘方：在串聯電路中，對電壓表讀數時，先要根據串聯電路電壓的規律判斷出電壓表所選用的量程再讀數。求部分電路的電壓時，用到和差法，關系式為U未知=U-U已知。
解析：電壓表V1 測的是電源電壓U，電壓表V2 測的是燈泡L2 兩端的電壓U2，由串聯電路中電壓規律知U2U1=U2C.乙電路中,I=I1+I2D.乙電路中,I>I1=I2
【解題思路】　題圖甲中兩燈串聯,所以兩燈電壓之和等于電源電壓,由于兩燈的規格不同,所以兩燈兩端電壓不同,但通過它們的電流相等;題圖乙中兩燈并聯,兩燈兩端電壓相等,通過它們的電流之和等于干路中的電流,由于兩燈的規格不同,所以通過它們的電流不同,故C選項正確.
