2021學年第2節 串、并聯電路電壓的規律課文配套ppt課件

這是一份2021學年第2節 串、并聯電路電壓的規律課文配套ppt課件，共15頁。PPT課件主要包含了猜想假設，設計實驗，實驗步驟，②測燈L2兩端的電壓，進行實驗，④電源兩端電壓，記錄數據，分析數據得出結論，UU1+U2，作出猜想等內容，歡迎下載使用。

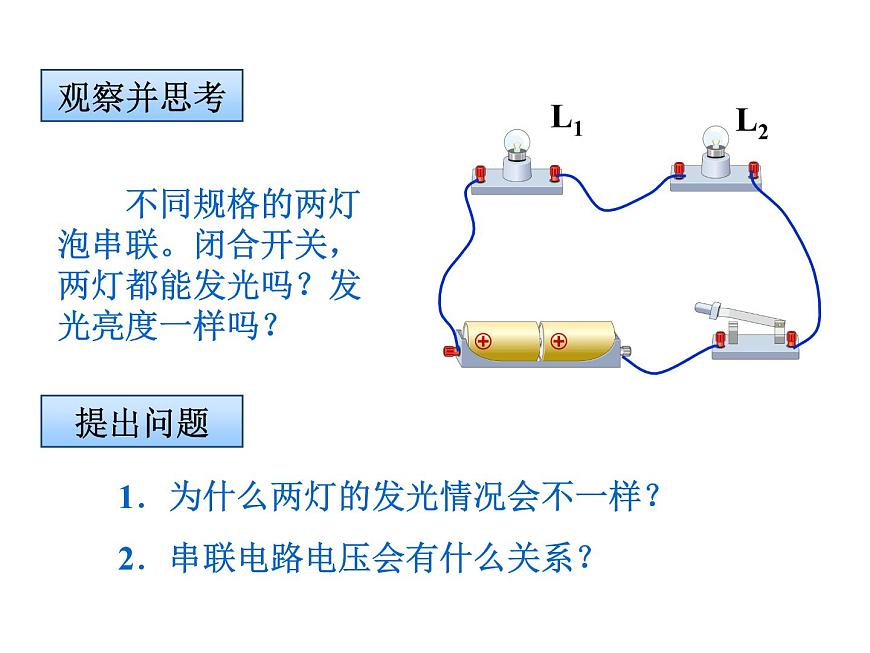

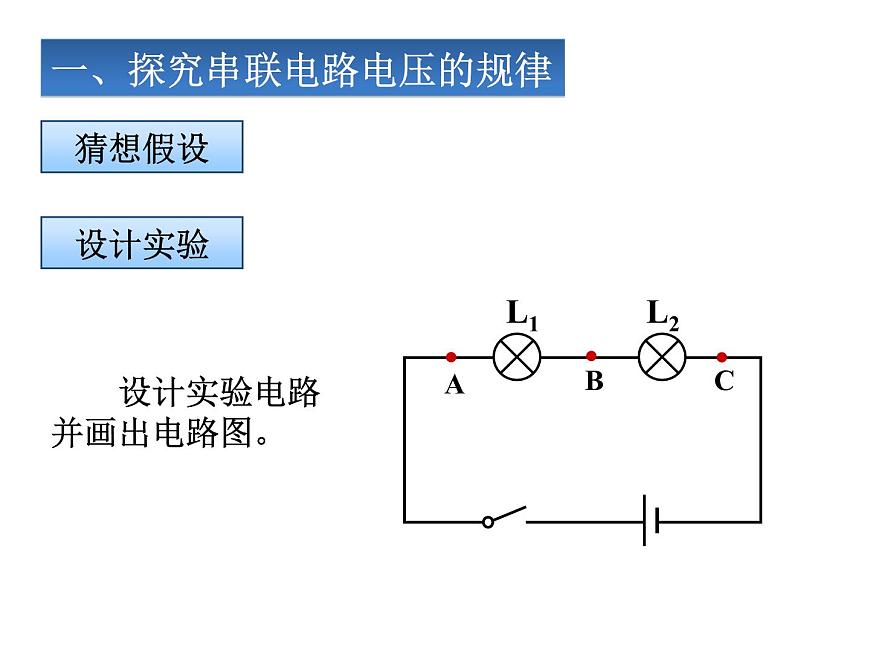

　　設計實驗電路并畫出電路圖。
一、探究串聯電路電壓的規律

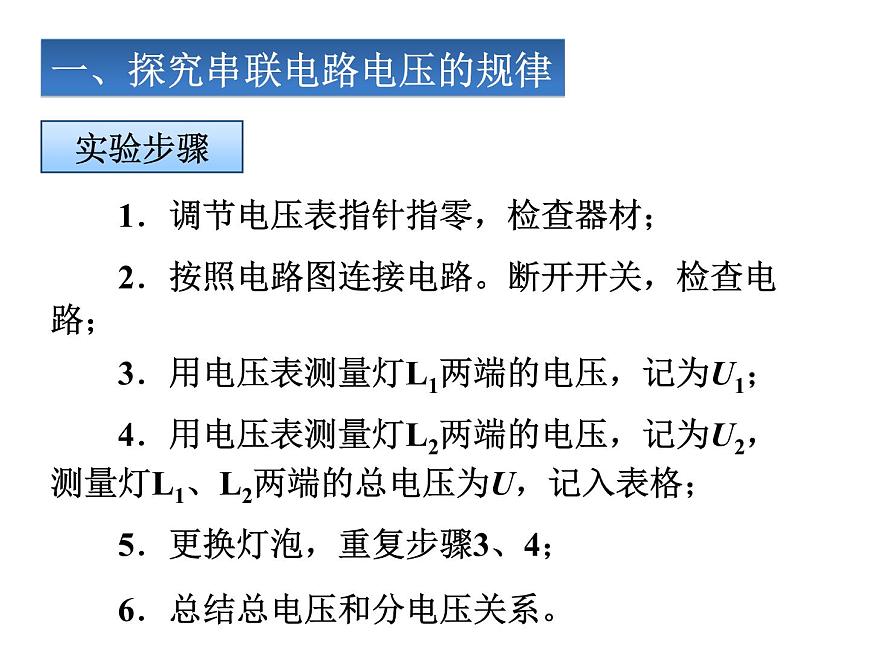

　　1．調節電壓表指針指零，檢查器材；
　　2．按照電路圖連接電路。斷開開關，檢查電路；
　　3．用電壓表測量燈L1兩端的電壓，記為U1；
　　4．用電壓表測量燈L2兩端的電壓，記為U2，測量燈L1、L2兩端的總電壓為U，記入表格；
　　5．更換燈泡，重復步驟3、4；
　　6．總結總電壓和分電壓關系。

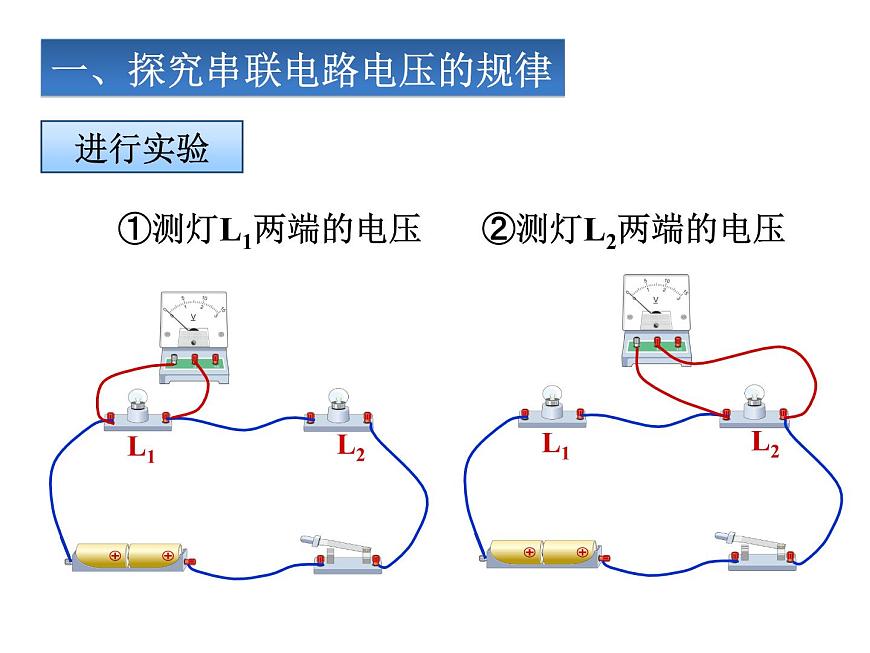

　　①測燈L1兩端的電壓

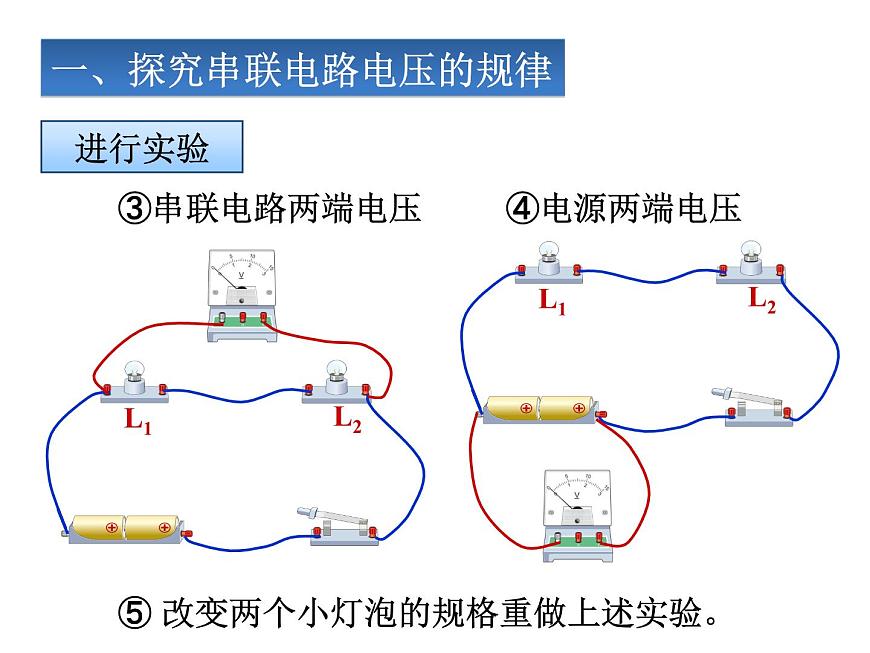

　?、鄞?lián)電路兩端電壓
　?、?改變兩個小燈泡的規格重做上述實驗。

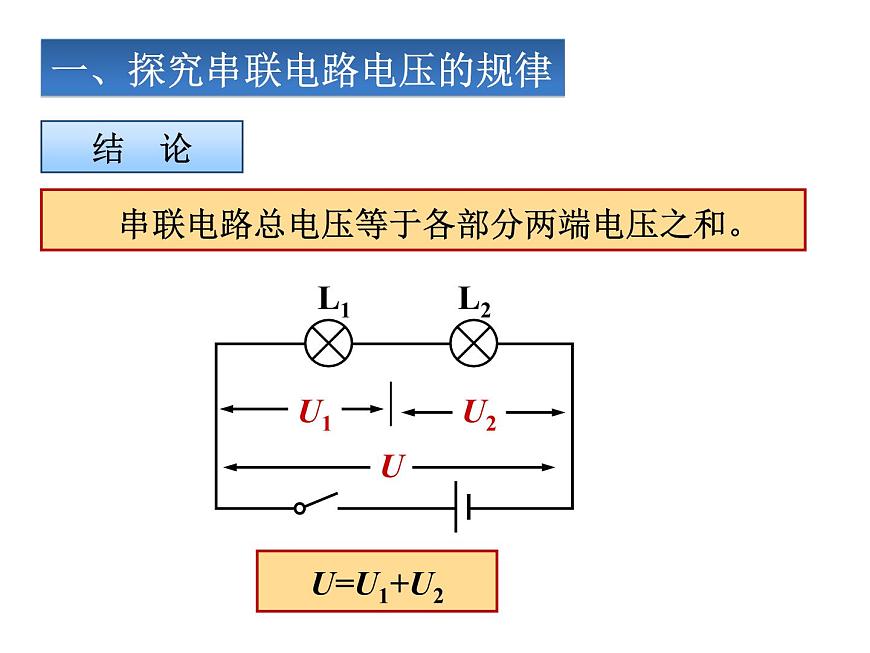

　　串聯電路總電壓等于各部分兩端電壓之和。
　　1．各支路兩端的電壓與電源兩端電壓的關系是怎樣的？　　2．與并聯電路中的電流關系一樣嗎？　　3．與串聯電路中的電壓關系一樣嗎？
二、探究并聯電路電壓的規律
電壓表要選擇合適的量程
　?、?改變兩個小燈泡的規格重做上述實驗。
并聯電路總電壓等于各支路兩端電壓。
　　把幾節電池串聯起來組成電池組，用電壓表分別測量每節電池兩端的電壓，然后測量這個電池組兩端的電壓。它們之間有什么關系？
　　實驗結果表明：電池組兩端的電壓等于每節電 池電壓之和。
　　電池串聯的電壓規律：
