人教版九年級全冊第十六章 電壓 電阻第1節 電壓獲獎?wù)n件ppt

這是一份人教版九年級全冊第十六章 電壓 電阻第1節 電壓獲獎?wù)n件ppt，文件包含第16章第1節電壓pptx、161水果電池mp4、161電壓表的讀數swf、2認識電壓表flv、水壓wmv、電壓表的使用swf、電壓表讀數練習swf、電流的形成swf等8份課件配套教學資源，其中PPT共44頁， 歡迎下載使用。

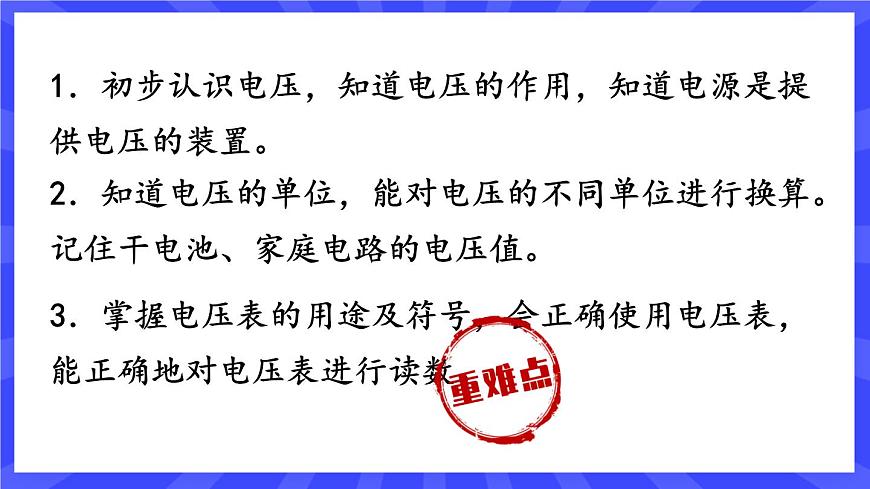

1．初步認識電壓，知道電壓的作用，知道電源是提供電壓的裝置。
2．知道電壓的單位，能對電壓的不同單位進行換算。記住干電池、家庭電路的電壓值。
3．掌握電壓表的用途及符號，會正確使用電壓表，能正確地對電壓表進行讀數。
電與我們的生活息息相關，電壓一詞對于我們也不陌生。
那么什么是電壓？電壓怎么產生的呢？
幾只水果提供的電力足以點亮一排發光二極管！水果在這里扮演了“電源”的角色：它為發光二極管提供了“電壓”，使自由電荷在電路中定向移動起來。
知識點1 電壓

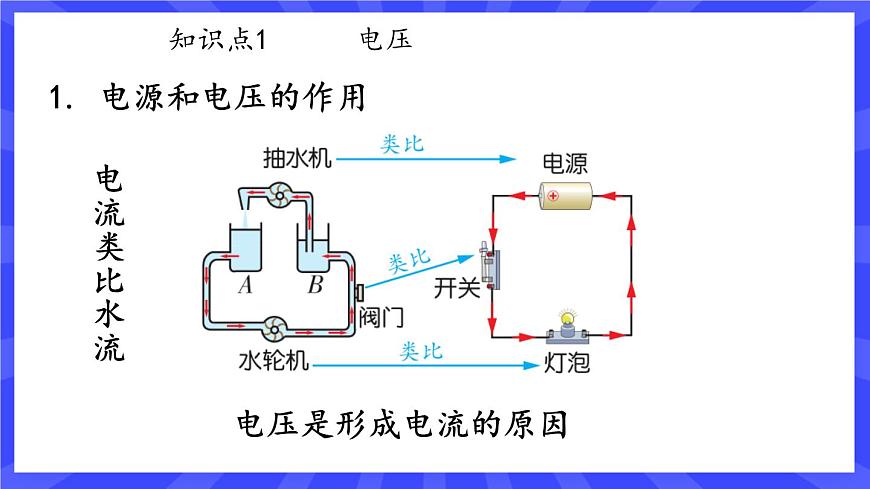

1. 電源和電壓的作用
導線中有大量自由電子所以能導電，可金屬導體上的電子為什么能夠定向移動？
電路中必須有電源，才能使電路中的自由電子產生定向移動，電路中才會有電流. 也就是電源的兩極間存在著某種“力量”迫使整個電路中的電子產生了定向移動.我們把電源兩極間的這種作用稱為“電壓”。

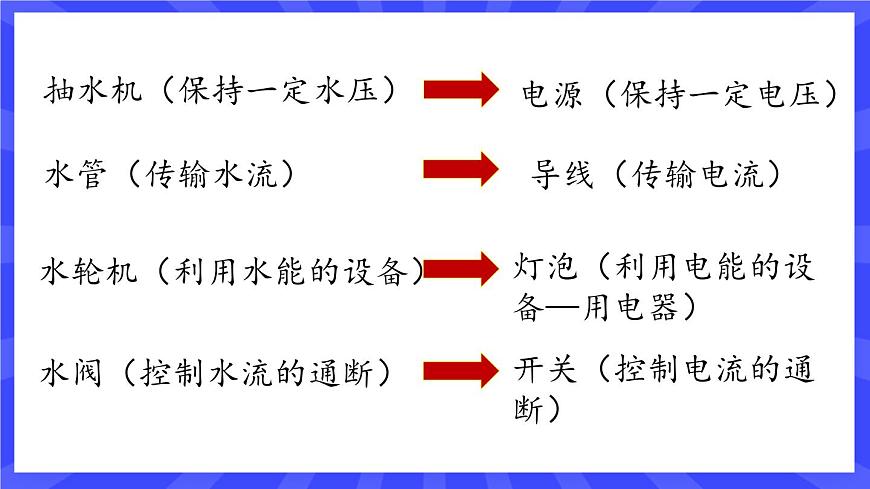

抽水機（保持一定水壓）
水輪機（利用水能的設備）
燈泡（利用電能的設備—用電器）
水閥（控制水流的通斷）
開關（控制電流的通斷）

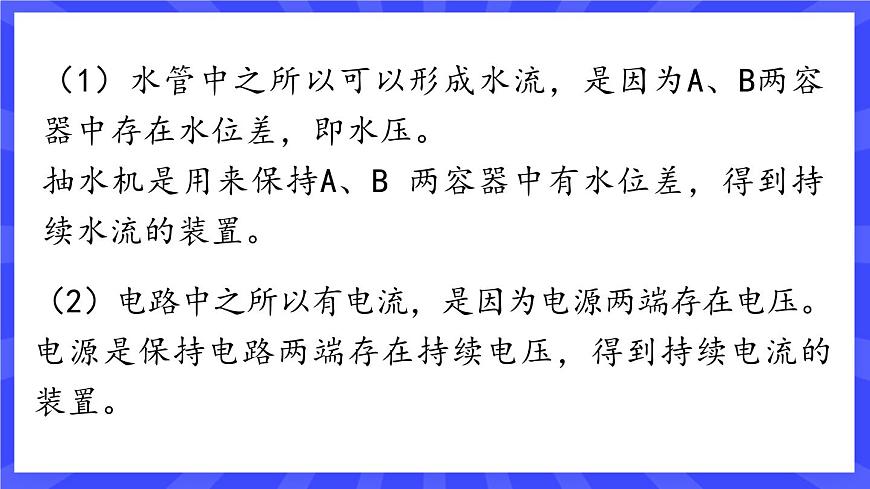

（1）水管中之所以可以形成水流，是因?yàn)锳、B兩容器中存在水位差，即水壓。抽水機是用來保持A、B 兩容器中有水位差，得到持續水流的裝置。
（2）電路中之所以有電流，是因?yàn)殡娫磧啥舜嬖陔妷?。電源是保持電路兩端存在持續電壓，得到持續電流的裝置。
（1）電壓是形成電流的原因
（2）電源是提供電壓的裝置
2. 電壓的符號及單位
（1）符號：物理學中常用字母U 表示電壓
①國際單位制單位：伏特，簡稱伏，符號是V②常用單位：千伏（kV） 毫伏（mV） 微伏（μV）③換算關系：1 kV＝103 V 1 V＝103 mV 1 mV＝103 μV
意大利科學家，1800年3月20日發明了伏特電堆,這是物理學歷史上的神奇發明之一。伏特電堆是由銅板和鋅板中間夾著一層食鹽水的濕布組成，多層極板相當于多個電池串聯而成。電堆能產生連續的電流，它的強度的數量級比從靜電起電機能得到的電流大，由此開始了一場真正電學的科學革命。因此研究具有劃時代的意義.伏特被稱為“電源之父”。后人為紀念這位著名的物理學家，把電壓的單位規定為伏特。
電源之父：伏特 （1745-1827）
特別提醒：電路中能形成電流的條件：①要有電源即要有電壓；②電路必須是通路。由這兩個條件可知：電路中有電流，則電路兩端一定有電壓；電路兩端有電壓，電路中不一定有電流。
易錯提醒：1.電壓使電荷定向移動形成電流，不能 認為電路中由于有了電流才使得電路的兩端有電壓，也不能認為若電路中沒有電流,則電路兩端就一定沒有電壓。2.電路中有持續的電流必須同時具備兩個條件，不能認為只要有電壓電路中就一定有電流。
關于電壓，下列說法中不正確是（ ）A. 電壓是電路中形成電流的原因B. 只要電路兩端有電壓，電路中就一定有電流C. 電路中有電流時，電路兩端一定有電壓D. 電源是提供電壓的裝置
完成下列單位換算： 100 kV＝ V 360 mV＝ V 2.8×105 mV＝ V 3.8×10-2 V＝ mV
知識點2 電壓的測量
①作用：測量電壓的大小
③表盤及兩種接線方式：
2. 電壓表的使用方法
②并聯：要把電壓表并聯在被測電路的兩端；
①調零：使用前要使指針指在刻度盤零刻度處；
④不超量程：被測電壓不能超過電壓表的量程（最大量程試觸法）；
⑤不超量程前提下：允許電壓表直接連入電源兩極上測電源電壓。
③接線：電流要 “+”進“-”出；
把電流表當成一條導線（不能并聯）
把電壓表當成開路（斷路）可以串聯
絕對不允許不經過用電器直接接在電源兩極上
能夠直接聯在電源兩極上
使用前要調零，弄清分度值、量程。使用時都要使電流從正接線柱流入，負接線柱流出。都要選擇合適的量程，使指針?lè)€(wěn)定后再讀數。不能估計出電流、電壓值時，可用試觸法判斷是否超過量程。
連接電路，使小燈泡發光并且用電壓表測量小燈泡兩端的電壓。
在圖中的〇里填上適當?shù)碾姳矸?hào)，使之成為正確的電路圖。
如圖3 所示，燈L1 與燈L2 串聯，先用電壓表測燈L1 兩端電壓， 再測燈L2 兩端電壓時， 小明只將電壓表接A 的一端改接到C 點， 這種接法_________（ 填“ 正確” 或“ 不正確”）， 因?yàn)開___________________________ 。
電壓表的正負接線柱接反了
解題秘方：在用電壓表測量電壓的實際電路中，看電壓表的使用方法是否正確，主要從以下幾個方面分析：看量程的選擇是否正確，看連接的位置是否正確，看它的正負接線柱是否接反。
解析：B 點接線不動，將電壓表接A 的一端改接到C 點后，電路圖如圖4 所示，發現電壓表的正負接線柱接反了。
方法技巧：在測量電壓的實驗電路中，連接電路時，可將除去電壓表外的其他元件按順序先連接好，最后將電壓表并聯在被測的那一部分電路兩端。且電壓表的“+”接線柱連接電源的正極，“-”接線柱連接電源的負極。
與用電器并聯，“+”進“-”出，選擇合適的量程，可直接連在電源兩端
1.（2020·內江中考）在國際單位制中，電流的單位是____________，一節新干電池的電壓______V。
2. 下列關于電壓的敘述正確的是（　　）A．有電壓就一定形成電流B．無論在任何情況下，一節干電池的電壓都是1.5VC．電壓只能使自由電子發生定向移動D．電壓是使自由電荷發生定向移動形成電流的原因
3. （鎮江中考）圖中，電壓表的示數為_______V。
4. 在一次用0～3V和0～15V兩個量程的電壓表測電壓時，電壓表的“-”接線柱已接入電路，在用0～15V量程試觸時，指針位置如圖所示，則下一步操作中正確的是（　　 ）
C．?dāng)嚅_開關，接入電壓表的c接線柱，閉合開關讀數D．?dāng)嚅_開關，接入電壓表的b接線柱，閉合開關讀數
A．接入電壓表的c接線柱在讀數B．接入電壓表的b接線柱在讀數
5. 如圖所示，閉合開關后，可能發生的現象是（　?。?br/>A．電流表和電壓表都燒壞B．電流表燒壞，電壓表正常C．電壓表燒壞，電流表正常D．先燒壞電流表，再燒壞電壓表
電壓表相當于斷路，電流表相當于導線，不允許直接接在電源的兩極上
6. 如圖所示，各電表示數為1.4V的是（　　 ）
7.[2021天津期末]如圖所示的各電路圖中,閉合開關后,電壓表能測燈L2兩端電壓的是 (　　)
　【解題思路】　A圖中電壓表串聯在電路中,A錯誤;B圖中電壓表并聯在燈L1的兩端,測的是L1兩端的電壓,B錯誤;C圖中電壓表并聯在燈L1的兩端,且正、負接線柱接反了,C錯誤;D圖中電壓表并聯在燈L2的兩端,電流從正接線柱流入,從負接線柱流出,D正確.
