    [精] 16.2 串、并聯電路的電壓(課件+素材)

    • 35.3 MB
    • 2024-01-19 17:09
    • 433
    • 13
    • 教習網用戶5019619
    加入資料籃
    立即下載
    當前壓縮包共包含下列5份文件,點擊文件名可預覽資料內容
    • 課件
      16.2 串、并聯電路的電壓課件.pptx
    • 視頻
      探究串聯電路的電壓規律.flv
    • 視頻
      電池的串聯.MP4
    • 視頻
      電池的并聯.mp4
    • 視頻
      視頻-探究并聯電路中的電壓規律.flv
    16.2 串、并聯電路的電壓課件第1頁
    1/18
    16.2 串、并聯電路的電壓課件第2頁
    2/18
    16.2 串、并聯電路的電壓課件第3頁
    3/18
    16.2 串、并聯電路的電壓課件第4頁
    4/18
    16.2 串、并聯電路的電壓課件第5頁
    5/18
    16.2 串、并聯電路的電壓課件第6頁
    6/18
    16.2 串、并聯電路的電壓課件第7頁
    7/18
    16.2 串、并聯電路的電壓課件第8頁
    8/18
    當前視頻格式暫不支持在線播放,請下載使用
    當前文件暫不支持在線預覽,請下載使用
    當前視頻格式暫不支持在線播放,請下載使用
    還剩10頁未讀, 繼續閱讀

    人教版九年級全冊第1節 電壓優質課件ppt

    展開

    這是一份人教版九年級全冊第1節 電壓優質課件ppt,文件包含162串并聯電路的電壓課件pptx、探究串聯電路的電壓規律flv、電池的串聯MP4、電池的并聯mp4、視頻-探究并聯電路中的電壓規律flv等5份課件配套教學資源,其中PPT共18頁, 歡迎下載使用。

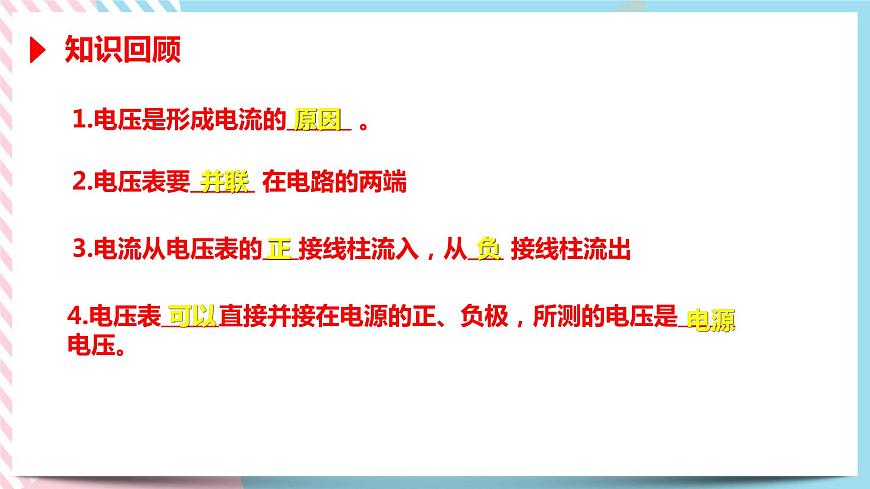

    2.電壓表要 在電路的兩端。
    4.電壓表 直接并接在電源的正、負極,所測的電壓是 電壓。
    3.電流從電壓表的 接線柱流入,從 接線柱流出。
    1.電壓是形成電流的 。

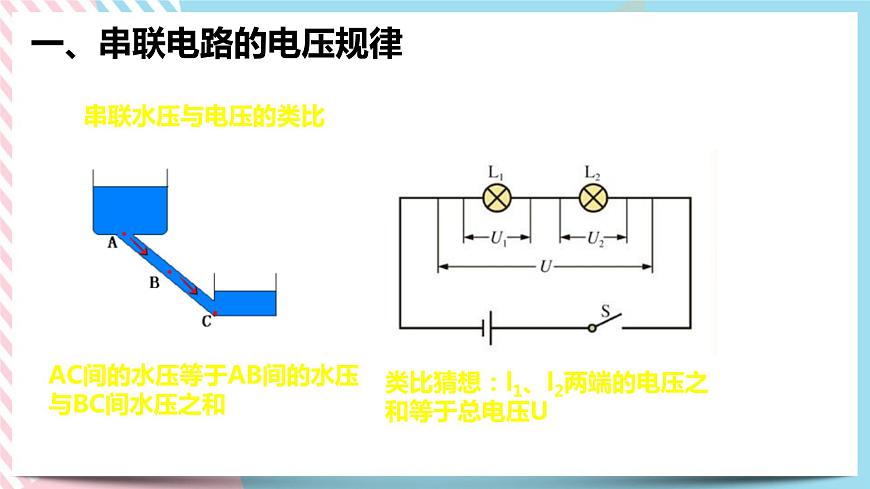

    一、串聯電路的電壓規律
    AC間的水壓等于AB間的水壓與BC間水壓之和
    類比猜想:l1、l2兩端的電壓之和等于總電壓U

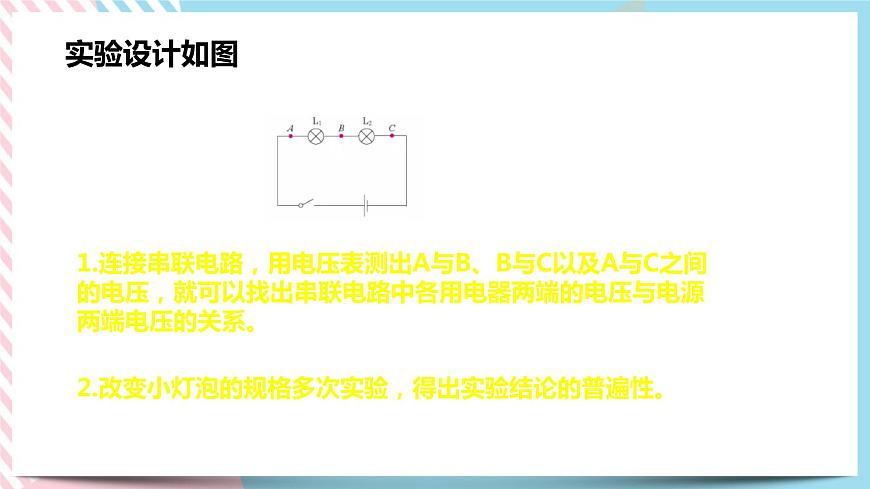

    1.連接串聯電路,用電壓表測出A與B、B與C以及A與C之間的電壓,就可以找出串聯電路中各用電器兩端的電壓與電源兩端電壓的關系。
    2.改變小燈泡的規格多次實驗,得出實驗結論的普遍性。

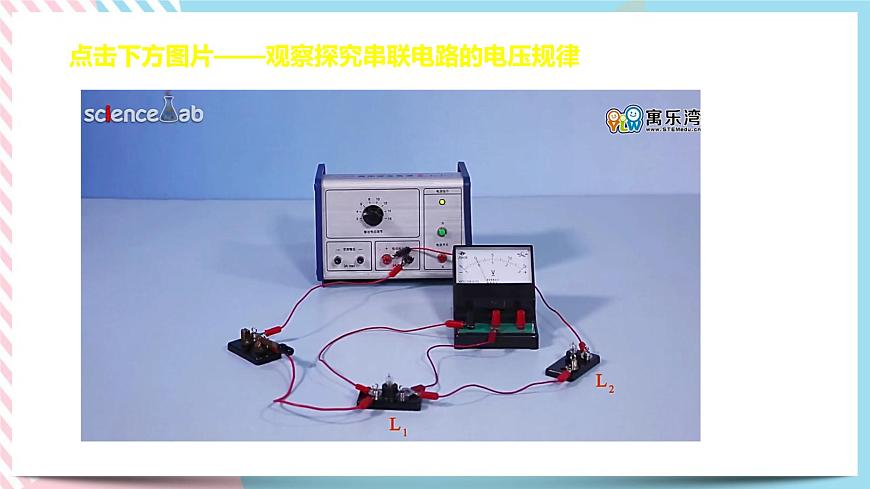

    點擊下方圖片——觀察探究串聯電路的電壓規律

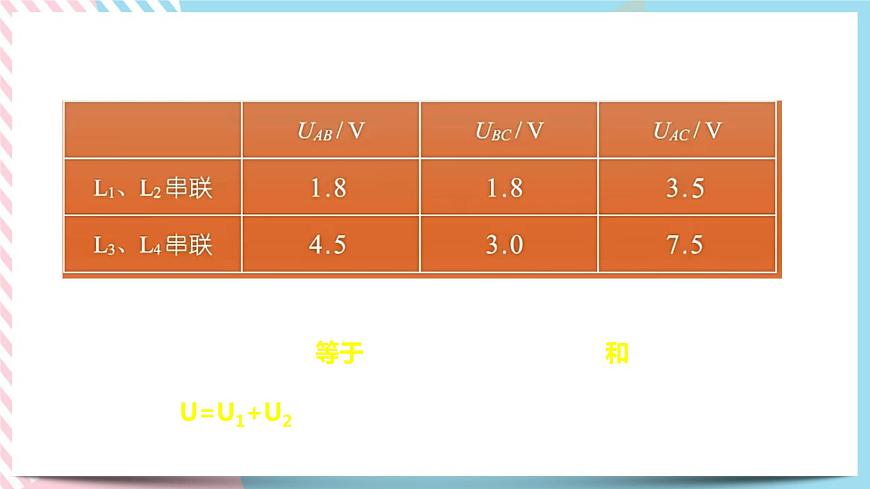

    串聯電路兩端的總電壓等于各部分電路兩端電壓的和.
    關系式 U=U1+U2
    二、并聯電路的電壓規律

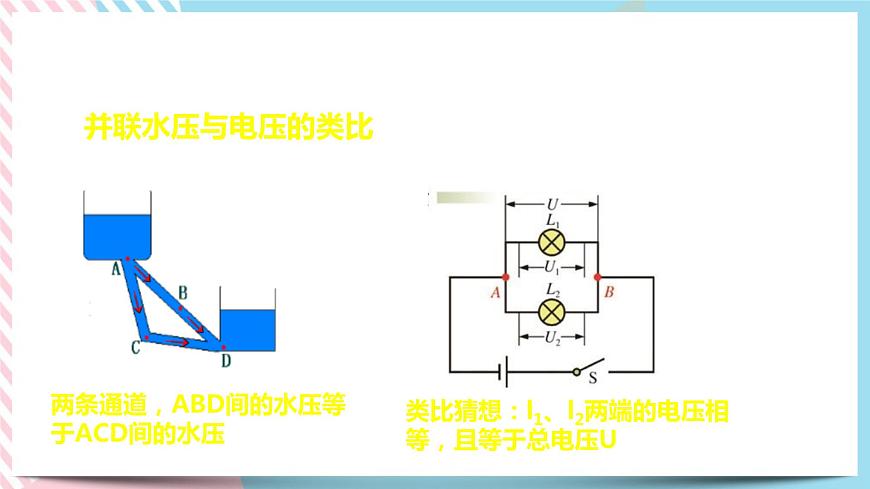

    兩條通道,ABD間的水壓等于ACD間的水壓
    類比猜想:l1、l2兩端的電壓相等,且等于總電壓U
    連接并聯電路,用電壓表分別測量L1、L2兩端的電壓U1和U2,以及電源的電壓U。
    點擊下方圖片——觀察探究并聯電路的電壓規律
    并聯電路的各支路兩端的電壓相等
    關系式 U1=U2=U
    在實驗中,每次都要把電壓表拆下來,重新連接。能不能同時接入三個電壓表,測出三處的電壓值?
    改進方案如圖,同時接入三個電壓表
    點擊下方圖片——觀察電池的串聯
    點擊下方圖片——觀察電池的并聯
    1.如圖所示電路中,電源電壓保持不變,當開關S1閉合,S2斷開時,電壓表的數是3V,當開關S1斷開,S2閉合時,電壓表的示數是5V,則S1,S2都斷開時,燈L1和L2兩端的電壓分別為( )A.2V和3VB.3V和2VC.2V和8VD.2V和5V
    解析:當開關S1閉合,S2斷開時,L2兩端的電壓U2=3V,當開關S1斷開,S2閉合時,電源電壓為5V,所以當S1、S2都斷開時:L1兩端的電壓U1=U-U2=5V-3V=2V,即:燈L1和L2兩端的電壓分別為2V和3V。
    2.如圖所示,在“探究串聯電路中電壓的規律”時,小雨同學用電壓表測出Uab=3V,Ubc=3V,Uac=6V,在表格中記錄數據后,下一步應該做的是( ?。?br/>A.整理器材,分析數據,得出結論B.對換L1和L2的位置,再測出一組電壓值C.改變電源電壓,再測出幾組電壓值D.換用不同規格的小燈泡,再測出幾組電壓值
    解析:用電壓表測出ab、bc、ac兩端的電壓分別為為出Uab=3V,Ubc=3V,Uac=6V,說明兩個小燈泡是同一個規格的,接下來的操作是換用不同規格的小燈泡,多次測量。
    3.將L1、L2、L3三盞燈并聯在電路中,發現L1最暗,L2較亮,發現L3最亮,則這三盞的電壓( ?。〢.U1>U2>U3B.U1=U2=U3C.U1<U2<U3D.無法判斷
    解析:因?yàn)槿K燈為并聯,根據并聯電路電壓規律可知,三盞燈兩端的電壓相等,則U1=U2=U3。
    4.如圖所示的電路中,電源電壓為12V,閉合開關S后,電壓表V1的示數是7.5V電壓表V2的示數為9V,則L2兩端的電壓是( ?。?br/>A.3.5V B.1.5VC.4.5V D.3V
    解析:由電路圖可知,三燈泡串聯,V2測L1、L2兩端的電壓,V1測L2、L3兩端的電壓,已知電源電壓為12V,由于串聯電路的總電壓等于各分電壓之和,則U2+U3=7.5V① U1+U1=9V② U=U1+U2+U3=12V③。聯立①②③解得U2=4.5V,即L2兩端電壓是4.5V。
