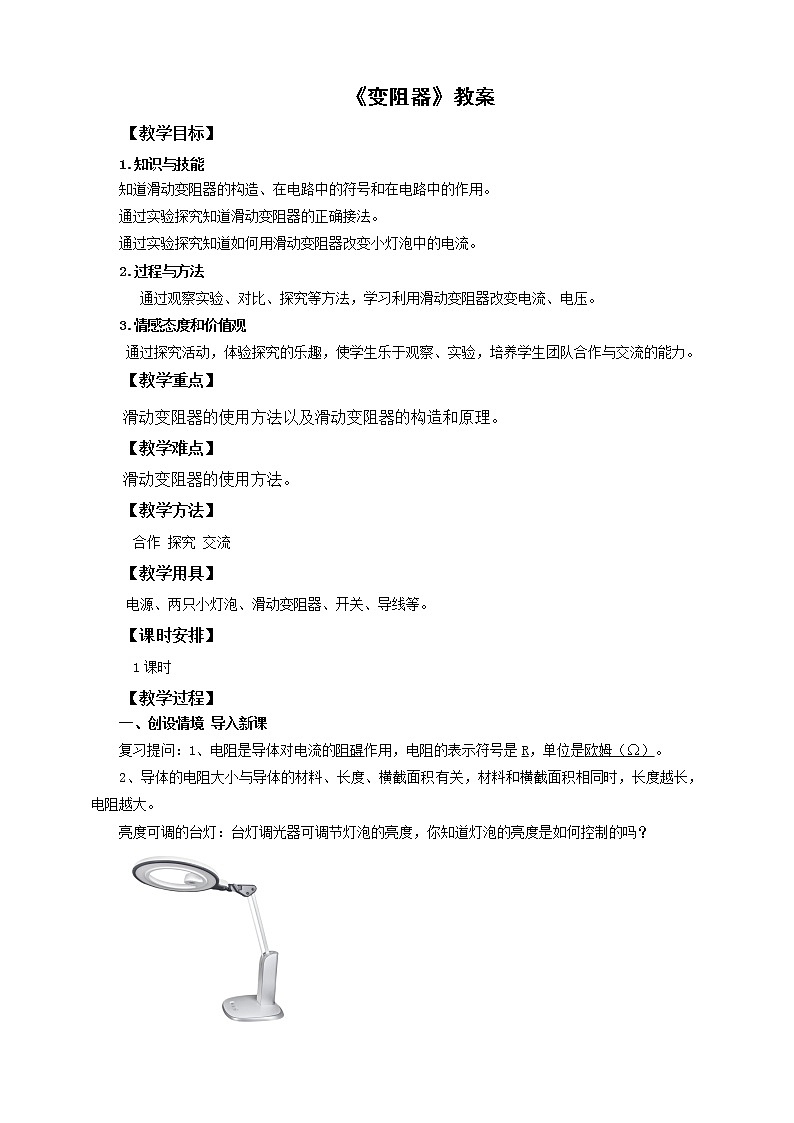

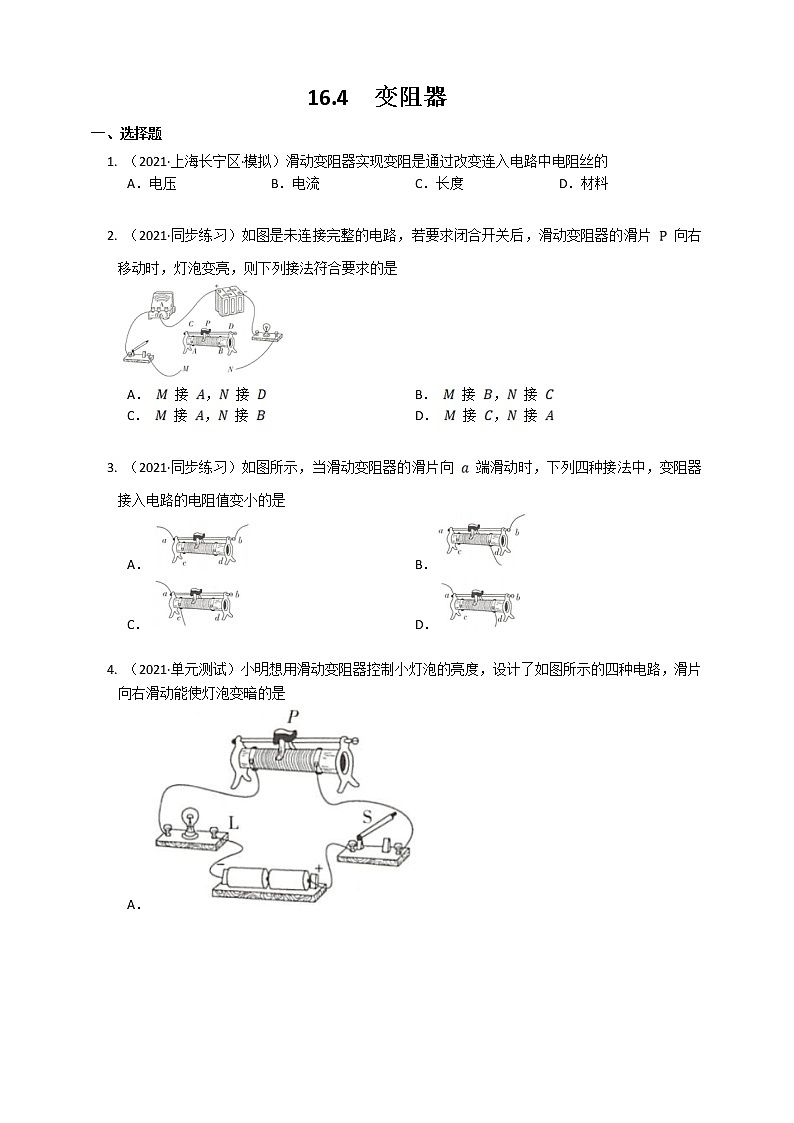

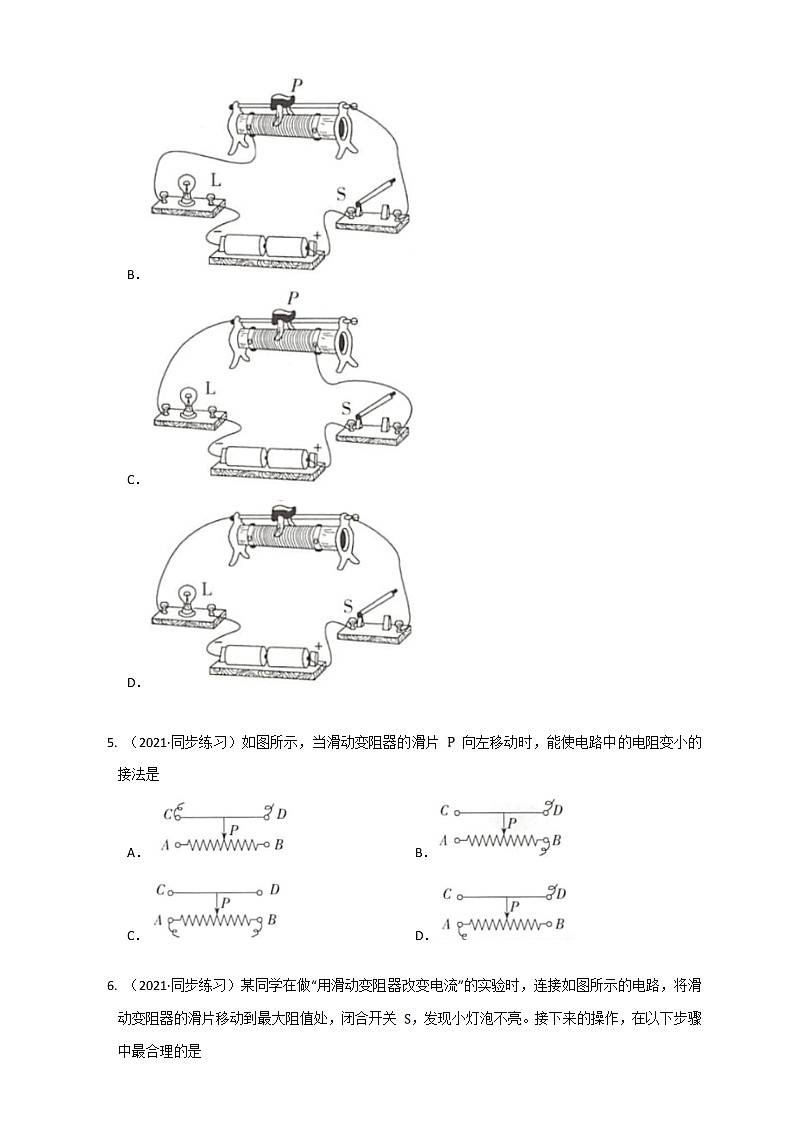

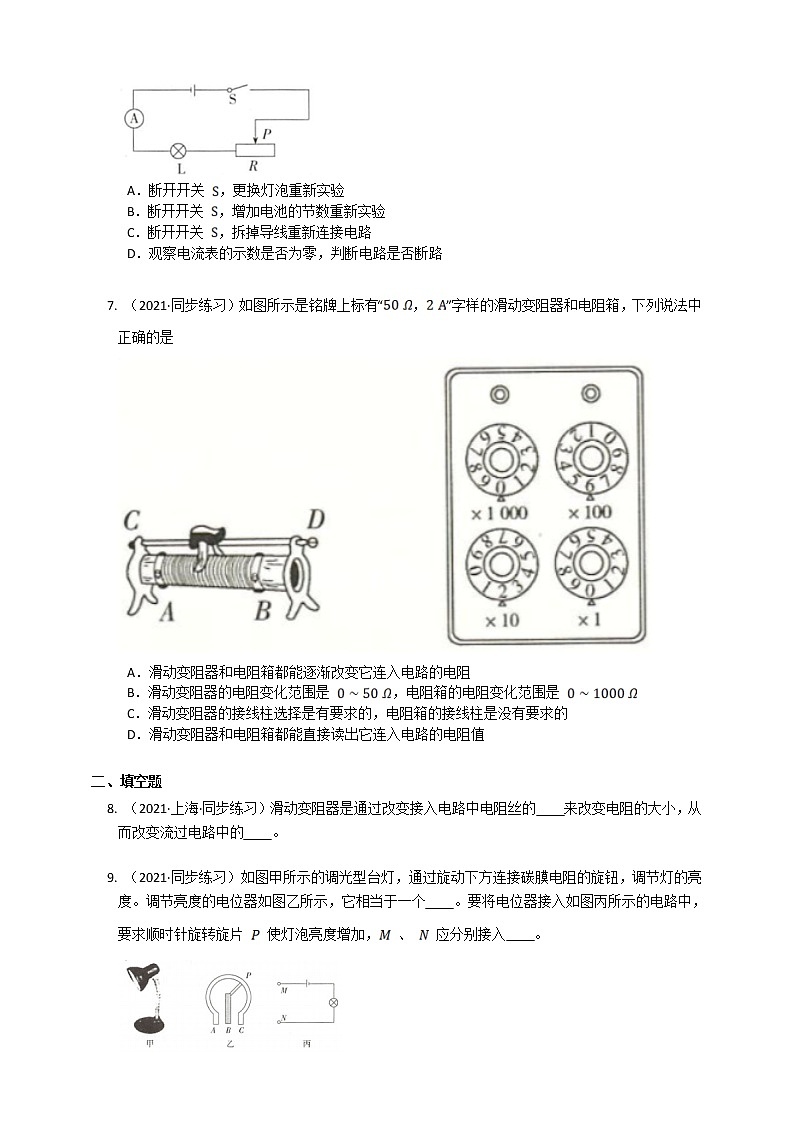

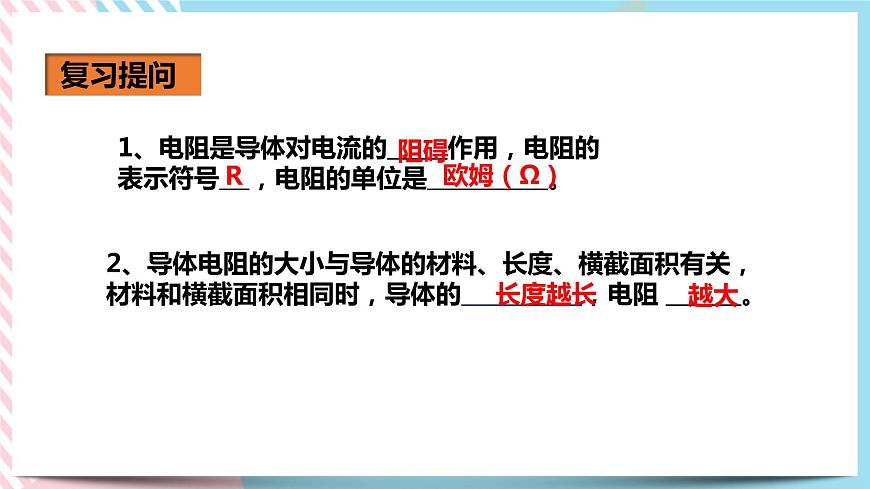

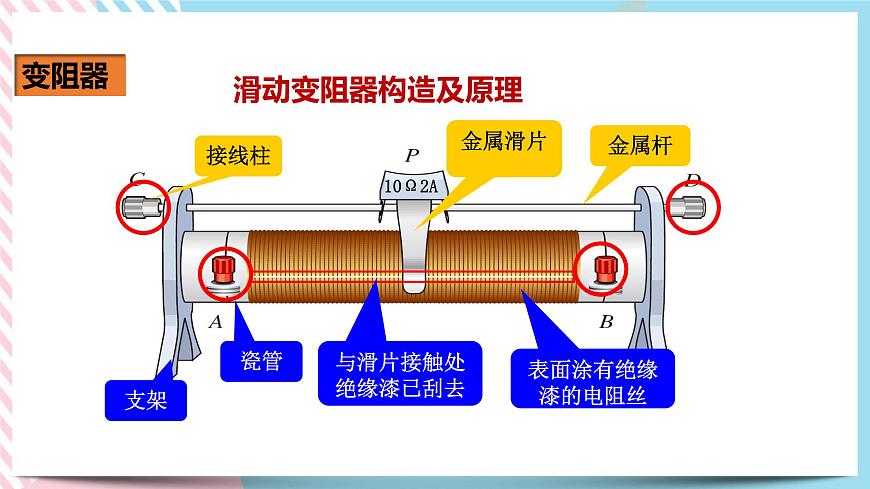

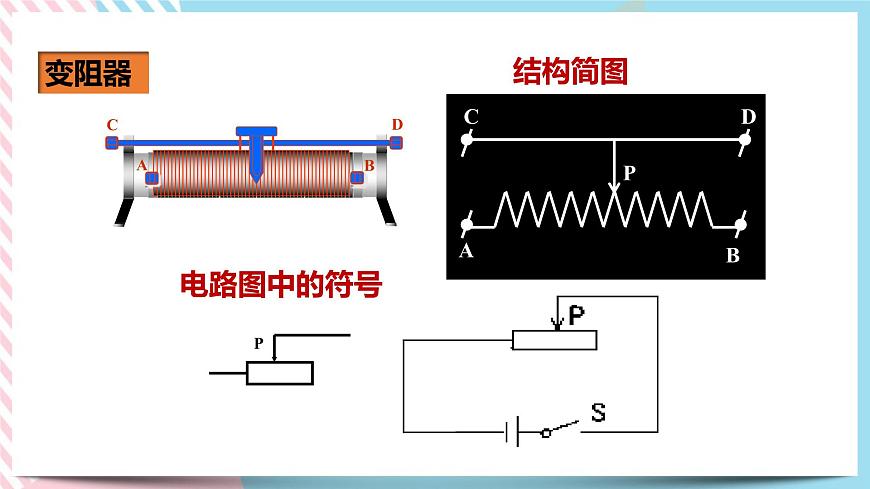

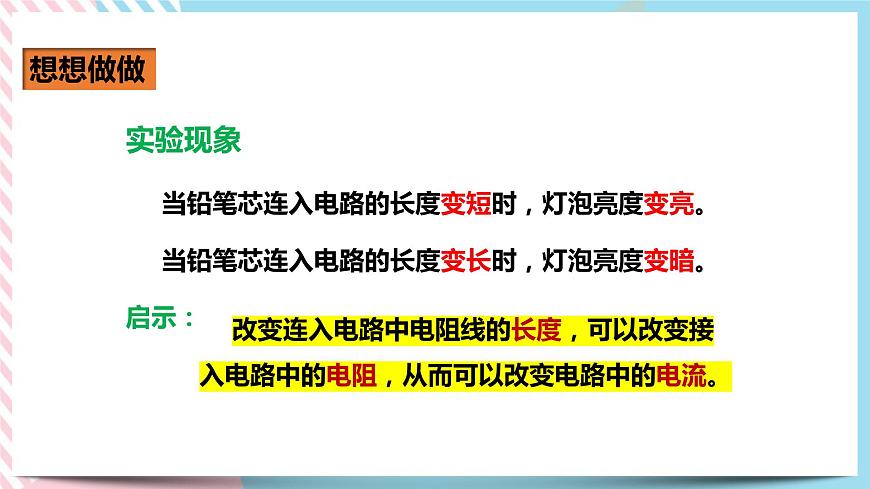

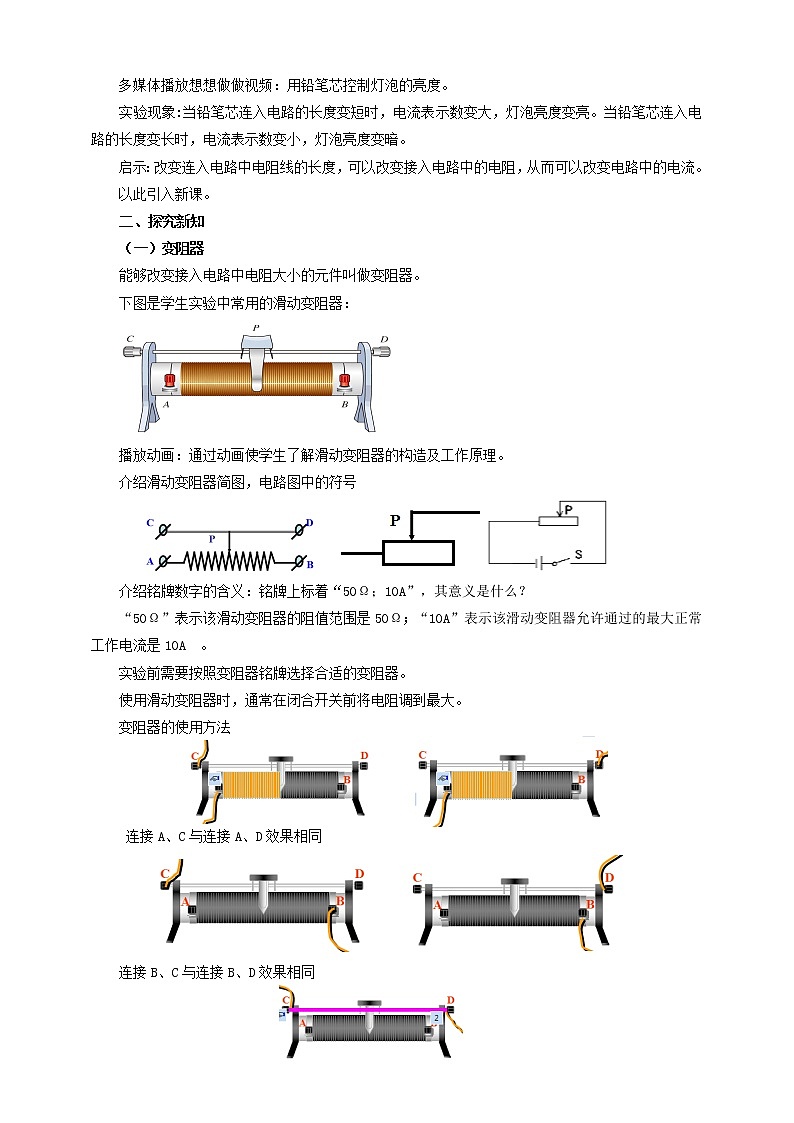

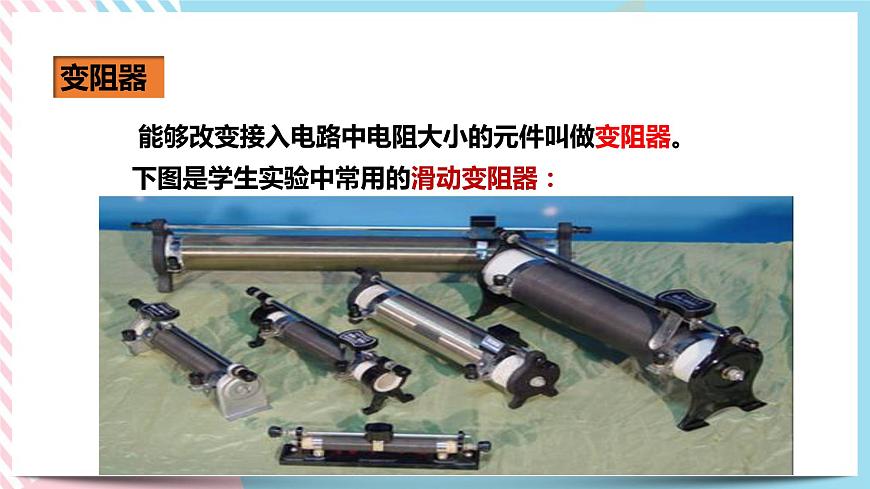

16.4  變阻器一、選擇題（2021·上海長寧區·模擬）滑動變阻器實現變阻是通過改變連入電路中電阻絲的     A．電壓 B．電流 C．長度 D．材料 （2021·同步練習）如圖是未連接完整的電路，若要求閉合開關后，滑動變阻器的滑片 向右移動時，燈泡變亮，則下列接法符合要求的是     A． 接 ， 接  B． 接 ， 接  C． 接 ， 接  D． 接 ， 接  （2021·同步練習）如圖所示，當滑動變阻器的滑片向 端滑動時，下列四種接法中，變阻器接入電路的電阻值變小的是     A． B． C． D． （2021·單元測試）小明想用滑動變阻器控制小燈泡的亮度，設計了如圖所示的四種電路，滑片向右滑動能使燈泡變暗的是     A． B． C． D． （2021·同步練習）如圖所示，當滑動變阻器的滑片 向左移動時，能使電路中的電阻變小的接法是     A． B． C． D． （2021·同步練習）某同學在做“用滑動變阻器改變電流”的實驗時，連接如圖所示的電路，將滑動變阻器的滑片移動到最大阻值處，閉合開關 ，發現小燈泡不亮。接下來的操作，在以下步驟中最合理的是     A．?dāng)嚅_開關 ，更換燈泡重新實驗 B．?dāng)嚅_開關 ，增加電池的節數重新實驗 C．?dāng)嚅_開關 ，拆掉導線重新連接電路 D．觀察電流表的示數是否為零，判斷電路是否斷路 （2021·同步練習）如圖所示是銘牌上標有“，”字樣的滑動變阻器和電阻箱，下列說法中正確的是     A．滑動變阻器和電阻箱都能逐漸改變它連入電路的電阻 B．滑動變阻器的電阻變化范圍是 ，電阻箱的電阻變化范圍是  C．滑動變阻器的接線柱選擇是有要求的，電阻箱的接線柱是沒有要求的 D．滑動變阻器和電阻箱都能直接讀出它連入電路的電阻值 二、填空題（2021·上海·同步練習）滑動變阻器是通過改變接入電路中電阻絲的    來改變電阻的大小，從而改變流過電路中的    。 （2021·同步練習）如圖甲所示的調光型臺燈，通過旋動下方連接碳膜電阻的旋鈕，調節燈的亮度。調節亮度的電位器如圖乙所示，它相當于一個    。要將電位器接入如圖丙所示的電路中，要求順時針旋轉旋片 使燈泡亮度增加， 、 應分別接入    。 （2021·北京·期末）如圖為滑動變阻器的結構示意圖，它是根據一定溫度下材料、橫截面積一定時，導體越長，導體的電阻越    的原理做成的。把滑動變阻器滑片移動到不同位置時，連入電路中的導體    不同，從而改變接入電路中電阻的大小。將滑動變阻器的兩個接線柱接到電路中，要求滑片 向右移動時電路中的電流逐漸變小，連入電路的是    兩接線柱。 三、綜合應用題（2021·單元測試）如圖所示。(1)  把 接 ， 接 ，當滑片 向右滑動時，電流表示數將    ；(2)   接 ， 向左滑動時，發現燈泡變亮，則 應接    ；(3)  當 接 ， 接 時，變阻器滑片向右移動時，燈泡的亮度將    。 四、實驗題（2021·同步練習）用滑動變阻器改變小燈泡的亮度：(1)  要求滑動變阻器的滑片向左移動時能使燈 亮度變暗。請用筆畫線代替導線連接實物，并在方框內畫出相應的電路圖。(2)  滑動變阻器的銘牌上標有“”的字樣，其中“”指的是    兩個接線柱間的電阻值；“”指的是    。(3)  如果還想知道電路中電流的改變情況，需要在電路中    聯一個電流表，并增加    根導線。(4)  開始實驗后，甲同學發現無論如何移動滑片 ，燈的亮度都不發生變化，而且一直很亮，這可能是    。
答案一、選擇題1.  【答案】C【知識點】滑動變阻器 2.  【答案】B【解析】燈泡變亮，表明通過燈泡的電流變大，即電路中的電阻減小，故滑動變阻器的滑片 向右移動時，其接入電路的電阻是減小的，則應是滑片右側的電阻絲接入電路（即一定要接 接線柱），滑動變阻器應采用“一上一下”的接法。故選B。【知識點】滑動變阻器 3.  【答案】C【解析】由A圖可知，滑動變阻器同時接上面兩個接線柱，滑動變阻器接入電路的阻值為零，移動滑片，滑動變阻器接入電路的阻值不變，故A不符合題意；由B圖可知，向 端移動滑片時，滑動變阻器接入電路的電阻絲長度變長，滑動變阻器接入電路的阻值變大，故B不符合題意；由C圖可知，向 端移動滑片時，滑動變阻器接入電路的電阻絲長度變短，滑動變阻器接入電路的阻值變小，故C符合題意；由D圖可知，向 端移動滑片時，滑動變阻器接入電路的電阻絲長度變長，滑動變阻器接入電路的阻值變大，故D不符合題意。【知識點】滑動變阻器 4.  【答案】B【解析】A圖，同時接了滑動變阻器下面兩接線柱，滑動變阻器不能控制小燈泡的亮度，故A錯誤；B圖，滑片左側的電阻絲接入電路，即滑片向右移動，電路電阻變大，電流變小，燈泡變暗，故B正確；C圖，滑片右側的電阻絲接入電路，即滑片向右移動，電路電阻變小，電流變大，燈泡變亮，故C錯誤；D圖，同時接了滑動變阻器上面兩接線柱，滑動變阻器不能控制小燈泡的亮度，故D錯誤。【知識點】滑動變阻器 5.  【答案】D【解析】A圖滑動變阻器的接線柱接 和 ，無電阻絲連入電路，故A不符合題意；B圖滑動變阻器的接線柱接 和 ，連入電路中的電阻絲是 部分，當滑片 向左滑動時， 電阻絲長度變大，電路中的電阻變大，故B不符合題意；C圖滑動變阻器的接線柱接 和 ，連入電路中的電阻絲是 部分，無論怎樣移動滑片，滑動變阻器接入電路中的電阻都不變，故C不符合題意；D圖滑動變阻器的接線柱接 和 ，連入電路中的電阻絲是 部分，當滑片 向左滑動時， 電阻絲長度變小，電路中的電阻變小，故D符合題意。【知識點】滑動變阻器 6.  【答案】D【解析】若電路發生斷路故障時，換用更大功率的燈泡或增加電池數量，燈泡同樣不發光，故A、B錯誤；如果燈絲斷了或?qū)Ь€發生斷路，拆掉導線重新連接電路，燈泡仍然不亮，故C錯誤。該電路為串聯電路，閉合開關，燈泡不亮?xí)r，先觀察電流表是否有示數，如果無示數，說明電路出現斷路現象，然后檢測出斷路的位置，并進行處理；如果電流表有較小的示數，則是電路中電阻較大造成的，可移動滑片觀察燈泡是否發光，故D正確。【知識點】用滑動變阻器改變電路中的電流 7.  【答案】C【解析】滑動變阻器是靠改變連入電路中電阻絲的長度來改變電阻的；電阻箱是一種可以調節電阻大小并且能夠顯示出電阻阻值的變阻器。電阻箱能直接從旋鈕指示的數字上讀出連入的電阻值，但不能逐漸改變連入電路的電阻，滑動變阻器能連續改變接入電路中的阻值，但不能讀數，A、D錯誤；由圖可知，電阻箱的阻值變化范圍是 ，B錯：滑動變阻器的四個接線柱只能按“一上一下”的要求接入兩個，電阻箱的兩個接線柱只要接入電路就行。【知識點】電阻箱、滑動變阻器 二、填空題8.  【答案】長度；電流【解析】滑動變阻器是通過改變接入電路中的電阻絲長度來改變電阻大小的，在電源電壓一定的情況下，滑動變阻器通過改變電阻來改變電路中的電流。【知識點】滑動變阻器 9.  【答案】滑動變阻器；【解析】通過旋動下方連接碳膜電阻的旋鈕，調節燈的亮度，其實質是個滑動變阻器；順時針旋轉旋片時，燈泡變亮，原因是電路中電阻變小，電流變大，所以把 、 分別與電路中的 、 相連即可。【知識點】滑動變阻器 10.  【答案】大；長度；【解析】滑動變阻器是根據一定溫度下，材料、橫截面積一定時，導體越長，導體的電阻越大的原理做成的；移動滑動變阻器的滑片，改變了連入電路中電阻絲的長度，從而改變連入電路中的導體電阻大??；當滑片向右移動時，電路中的電流逐漸變小，根據歐姆定律知，變阻器連入電路的電阻值變大，則連入電路中電阻絲的長度變長，則由圖知接 、 或 、 兩接線柱時符合要求。【知識點】滑動變阻器、影響電阻大小的因素 三、綜合應用題11.  【答案】(1)  變小(2)   (3)  不變【解析】(1)   接 ， 接 時， 段接入了電路，滑片 向右滑動時，接入電阻變大，電流表示數變小。(2)  把 接 ，滑片向左移動時，燈泡變亮，說明電路中的電流變大，滑動變阻器接入電路的阻值減小，因此是將 段接入了電路，即 接 。(3)   接 ， 接 時，滑動變阻器整個電阻絲接入電路，滑動變阻器滑片將失去作用，因此滑片無論如何移動，燈泡的亮度均不變。【知識點】滑動變阻器、用滑動變阻器改變電路中的電流 四、實驗題12.  【答案】(1)  見解析(2)   、 ；該滑動變阻器允許通過的最大電流是 (3)  串； (4)  同時連接了滑動變阻器上面兩個接線柱【解析】(1)  滑動變阻器要改變小燈泡的亮度，則滑動變阻器與燈泡串聯，且滑動變阻器應“一上一下”連接，向左移動滑片，能使燈 亮度變暗，說明電路中電流變小，電阻變大，所以應將滑片右側電阻絲接入電路中，由此連接實物電路，如圖所示。根據實物電路畫出電路圖，如圖所示。(2)  當把 、 兩個接線柱接入電路時，滑動變阻器連入電路的阻值為 ，是滑動變阻器的最大阻值。“”指的是該滑動變阻器允許通過的最大電流為 。(3)  用 根導線把電流表串聯在電路中，即可測電路中的電流。(4)  甲同學發現無論怎樣移動滑片 ，燈的亮度都不發生變化，而且一直很亮，可能是接了滑動變阻器上面的兩個接線柱。【知識點】用滑動變阻器改變電路中的電流、電路圖、實物電路的連接
