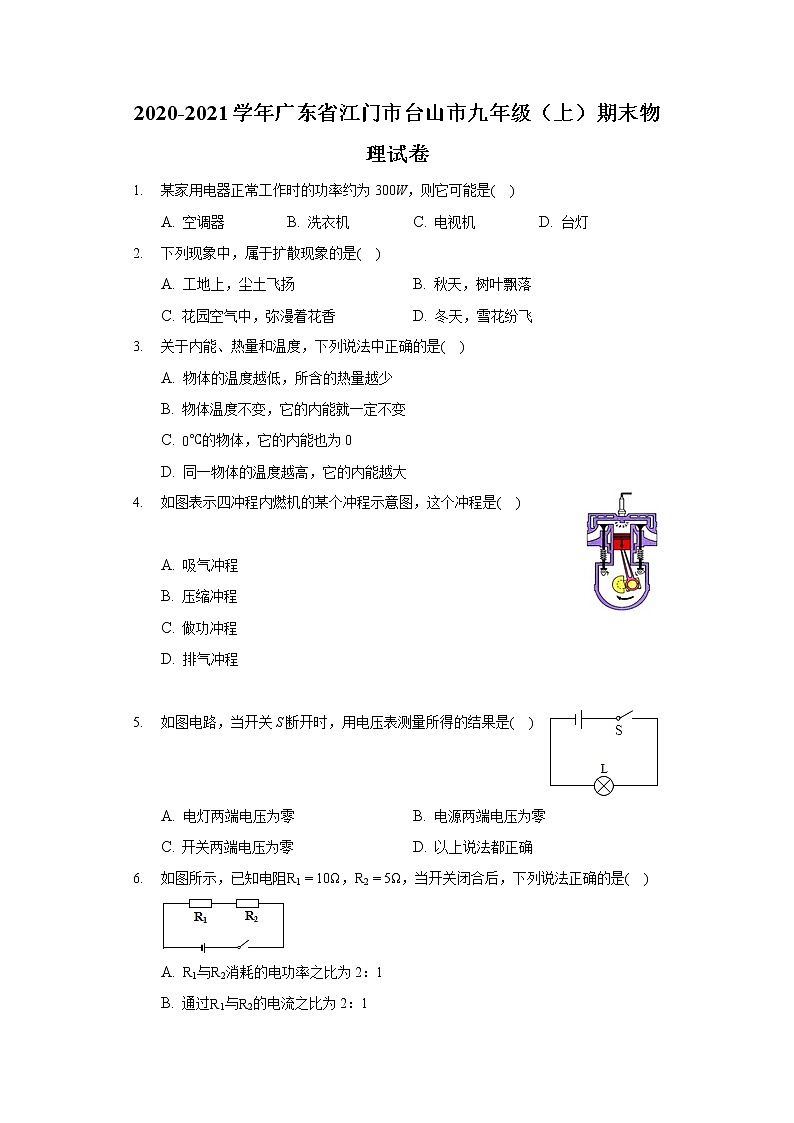

2020-2021學年廣東省江門市臺山市九年級（上）期末物理試卷
1. 某家用電器正常工作時的功率約為300W，則它可能是(?)
A. 空調器 B. 洗衣機 C. 電視機 D. 臺燈
2. 下列現象中，屬于擴散現象的是(?)
A. 工地上，塵土飛揚 B. 秋天，樹葉飄落
C. 花園空氣中，彌漫著花香 D. 冬天，雪花紛飛
3. 關于內能、熱量和溫度，下列說法中正確的是(?)
A. 物體的溫度越低，所含的熱量越少
B. 物體溫度不變，它的內能就一定不變
C. 0℃的物體，它的內能也為?0
D. 同一物體的溫度越高，它的內能越大
4. 如圖表示四沖程內燃機的某個沖程示意圖，這個沖程是(?)

A. 吸氣沖程
B. 壓縮沖程
C. 做功沖程
D. 排氣沖程


5. 如圖電路，當開關S斷開時，用電壓表測量所得的結果是(?)


A. 電燈兩端電壓為零 B. 電源兩端電壓為零
C. 開關兩端電壓為零 D. 以上說法都正確
6. 如圖所示，已知電阻R1=10Ω，R2=5Ω，當開關閉合后，下列說法正確的是(?)

A. R1與R2消耗的電功率之比為2：1
B. 通過R1與R2的電流之比為2：1

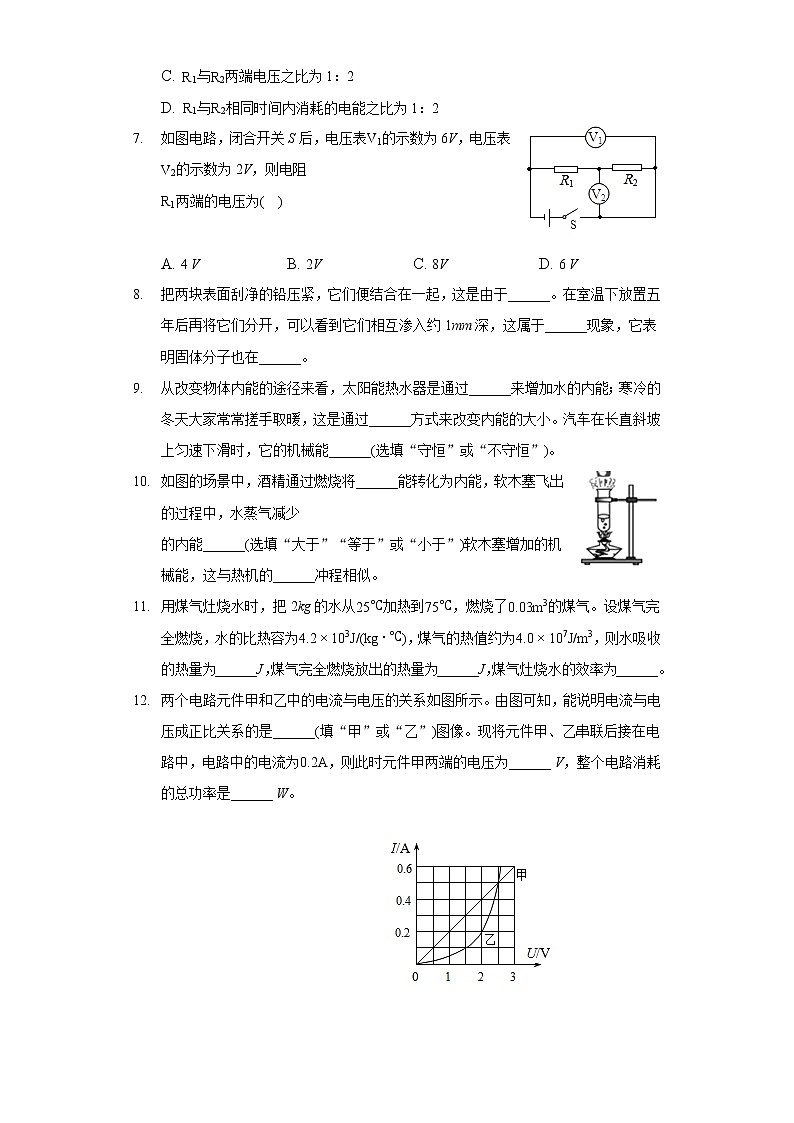

C. R1與R2兩端電壓之比為1：2
D. R1與R2相同時間內消耗的電能之比為1：2
7. 如圖電路，閉合開關S后，電壓表V1的示數為6V，電壓表V2的示數為2V，則電阻
R1兩端的電壓為(?)

A. 4 V B. 2V C. 8V D. 6 V
8. 把兩塊表面刮凈的鉛壓緊，它們便結合在一起，這是由于______。在室溫下放置五年后再將它們分開，可以看到它們相互滲入約1mm深，這屬于______現象，它表明固體分子也在______。
9. 從改變物體內能的途徑來看，太陽能熱水器是通過______來增加水的內能；寒冷的冬天大家常常搓手取暖，這是通過______方式來改變內能的大小。汽車在長直斜坡上勻速下滑時，它的機械能______(選填“守恒”或“不守恒”)。
10. 如圖的場景中，酒精通過燃燒將______能轉化為內能，軟木塞飛出的過程中，水蒸氣減少
的內能______(選填“大于”“等于”或“小于”)軟木塞增加的機械能，這與熱機的______沖程相似。
11. 用煤氣灶燒水時，把2kg的水從25℃加熱到75℃，燃燒了0.03m3的煤氣。設煤氣完全燃燒，水的比熱容為4.2×103J/(kg?℃)，煤氣的熱值約為4.0×107J/m3，則水吸收的熱量為______J，煤氣完全燃燒放出的熱量為______J，煤氣灶燒水的效率為______。
12. 兩個電路元件甲和乙中的電流與電壓的關系如圖所示。由圖可知，能說明電流與電壓成正比關系的是______(填“甲”或“乙”)圖像。現將元件甲、乙串聯后接在電路中，電路中的電流為0.2A，則此時元件甲兩端的電壓為______ V，整個電路消耗的總功率是______ W。

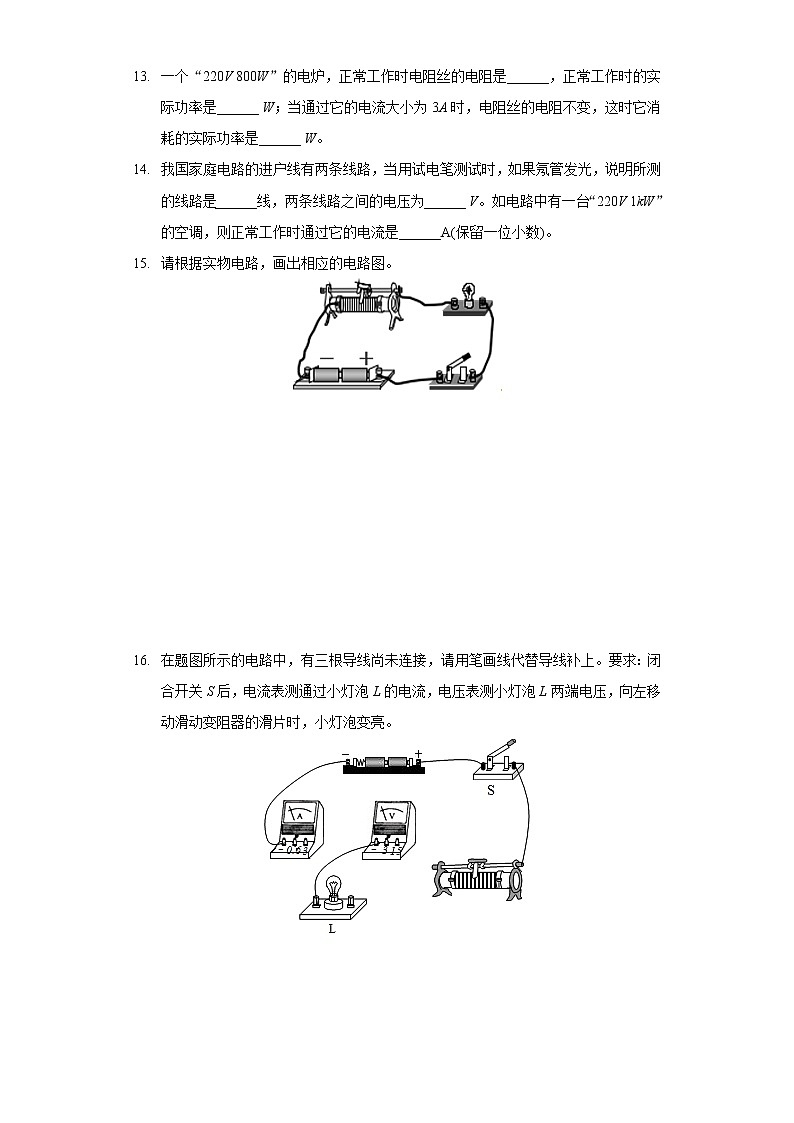

13. 一個“220V 800W”的電爐，正常工作時電阻絲的電阻是______，正常工作時的實際功率是______ W；當通過它的電流大小為3A時，電阻絲的電阻不變，這時它消耗的實際功率是______ W。
14. 我國家庭電路的進戶線有兩條線路，當用試電筆測試時，如果氖管發光，說明所測的線路是______線，兩條線路之間的電壓為______ V。如電路中有一臺“220V 1kW”的空調，則正常工作時通過它的電流是______A(保留一位小數)。
15. 請根據實物電路，畫出相應的電路圖。








16. 在題圖所示的電路中，有三根導線尚未連接，請用筆畫線代替導線補上。要求：閉合開關S后，電流表測通過小燈泡L的電流，電壓表測小燈泡L兩端電壓，向左移動滑動變阻器的滑片時，小燈泡變亮。








17. 請完成題圖中電路的連接要求符合安全用電的原則：保險絲控制插座，拉線開關控制電燈。








18. 在“測量小燈泡的電功率“實驗中，備有器材規格如下：電源電壓恒為6V，小燈泡的額定電壓為2.5V，電阻約為10Ω，變阻器的規格為“10Ω，1A”，B的規格為“50Ω，2A”。
(1)實驗中要測量的物理量分別是______、______。
(2)實驗選用的滑動變阻器應是______(選填“A”或“B”)。如題圖甲所示，正確連接電路后，閉合開關，發現無論怎樣調節滑動變阻器，燈泡都不亮，電流表無示數，電壓表有示數，則電路故障可能是______。

(3)排除故障后，閉合開關，移動滑片P到某一位置時，電壓表示數如圖乙所示，為了測量小燈泡的額定功率，應將滑片P向______(選填“A”或“B”)端滑動。根據實驗測得的數據，作出如圖丙所示的圖像。分析圖像可知，小燈泡的額定功率為______ W。
(4)分析圖像后發現：通過燈泡的電流與其兩端電壓不成正比，形成這一現象的原因是______。在實驗中還觀察到：當小燈泡兩端的電壓低于0.5V時，小燈泡不發光，根據圖像分析其原因是______。
19. 實驗桌上有兩個完全相同的燒瓶，燒瓶內裝有質量相等、初溫相同的煤油、完全相同的溫度計，燒瓶內還分別裝有阻值不同且不變的電阻絲R1和R2。將它們與滑動變阻器、電源、開關、以及導線等組成如題圖所示的電路。利用上述實驗器材“探究電流通過電阻產生熱量跟什么因素有關”。
(1)該實驗探究的是：在______和通電時間相同的情況下，電流產生的熱量跟______的關系。
(2)實驗中，電流產生的熱量無法直接測量，而是利用煤油的______變化量來表示，變化量大的表明產生的熱量______，這種物理學研究方法叫做______法。
(3)閉合開關，通電一段時間后，溫度升高較多的是______溫度計，這是因為R1______R2(選填“>“或“

【解析】解：(1)由圖可知兩電阻串聯，所以通過的電流和通電時間相同，而電阻不同，因此是探究電流產生的熱量跟電阻的關系；
(2)實驗中電流產生的熱量越多，則煤油吸收熱量就越多，其溫度變化量就越大，而電流產生的熱量無法直接測量，因此利用煤油的溫度變化量來表示，變化量大的表明產生的熱量多，這種物理學研究方法叫做轉換法；
(3)閉合開關，通電一段時間后，溫度升高較多的是A溫度計，說明R1電阻絲產生的熱量多，而電流和通電時間相同，根據Q=I2Rt可知，R1>R2。
故答案為：(1)電流；電阻；(2)溫度；多；轉換；(3)A；>。
(1)電流產生的熱量跟電阻大小、電流大小和通電時間有關，研究過程中要用到控制變量法，結合題圖據此分析；
(2)電流產生的熱量無法直接觀察，需要通過煤油的溫度變化來間接反映，這種方法屬于轉換法；
(3)根據轉換法，分析相同量和不同量，根據Q=I2Rt得出結論。
本題主要考查了學生對焦耳定律的理解，在分析過程中要注意控制變量法和轉換法的應用。

20.【答案】1A0.2A0.02A消耗電能? 消耗電能快? 0.5

【解析】解：(1)由圖可知，電流表所選量程為0～3A，分度值為0.1A，由指針位置可知，電流表的讀數是1A；
如果接線的是另一個量程，為0～0.5A，分度值為0.02A，由指針位置可知，電流表的讀數是0.2A；
(2)電能表是測量在一定時間內消耗電能多少的儀表，電能表的轉盤轉的快；電能消耗的越快；
3000r/(kW?h)表示的是電路中每消耗1kW?h的電能，電能表轉盤轉3000轉，
電能表轉盤轉了1500轉，消耗的電能：
W=1500r3000r/(kW?h)=0.5kW?h。
故答案為：(1)1A；0.2A；0.02A；消耗電能；(2)消耗電能快；0.5。
(1)由圖可知，電流表所選量程為0～3A，分度值為0.1A，由指針位置可讀數，如果接線的是另一個量程，為小量程，0～0.3A，由指針位置可讀數；
(2)電能表是測量在一定時間內消耗電能多少的儀表，電能表的轉盤轉的越快，即在一定時間內消耗的電能越多，即消耗電能越快；
3000r/(kW?h)表示的是電路中每消耗1kW?h的電能，電能表轉盤轉3000轉，求出電能表轉盤轉了1500轉消耗的電能。
本題考查了電流表的讀數和電能的求法，關鍵是電能表的參數的理解。

21.【答案】否? 漏電? 電餅鐺受潮有微量漏電，電餅鐺通電時，可通電加熱五分鐘以上進行排除? 防止發生觸電事故

【解析】解：(1)由題知，電餅鐺的額定電壓220V，工作電壓可在額定電壓基礎上±4%浮動，
即U1=220V+220V×4%=228.8V，U2=220V?220V×4%=211.2V，
則電餅鐺的工作電壓范圍：211.2V≤U≤228.8V；實際電壓為210V，不在該范圍內所以該電餅鐺部能使用。
(2)金屬箱體應接地，金屬外殼用電器漏電時，人接觸金屬箱體，地線把人體短路，電流不會經過人體，能避免觸電事故發生。
(3)食品烙制時水變成水蒸氣，物質從液態變成氣態，是汽化現象；上下鐺結構嚴密，可以減少水分的汽化。
(4)導體中有電流通過時，都要產生熱量，這是電流的熱效應。電餅鐺受潮有微量漏電，電餅鐺通電時，可通電加熱五分鐘以上進行排除，這是電流的熱效應。
(5)要經常保持鐺體和機箱清潔干凈，是為了提高電器絕緣性能，防止發生觸電事故。
故答案為：否；漏電；汽化現象；電餅鐺受潮有微量漏電，電餅鐺通電時，可通電加熱五分鐘以上進行排除；防止發生觸電事故。
(1)由題知，電餅鐺的額定電壓220V，工作電壓可在額定電壓基礎上±4%浮動，通過計算電餅鐺的工作電壓范圍，即可判斷該電餅鐺能否使用。
(2)金屬箱體應接地，金屬外殼用電器漏電時，人接觸金屬箱體，地線把人體短路，電流不會經過人體，能避免觸電事故發生。
(3)食品烙制時水變成水蒸氣，物質從液態變成氣態，是汽化現象；上下鐺結構嚴密，可以減少水分的汽化。
(4)導體中有電流通過時，都要產生熱量，這是電流的熱效應。電餅鐺受潮有微量漏電，電餅鐺通電時，可通電加熱五分鐘以上進行排除，這是電流的熱效應。
(5)要經常保持鐺體和機箱清潔干凈，是為了提高電器絕緣性能，防止發生觸電事故。
本題考查家庭電路中，安全用電原則，是一道基礎題目。

22.【答案】解：由電路圖可知，燈泡L與電阻R并聯，電流表測干路電流。
(1)由P=U2R可得，小燈泡的電阻：
RL=UL2PL=(6V)23W=12Ω；
(2)因并聯電路中各支路兩端的電壓相等，
所以，通過燈泡的電流：
IL=URL=3V12Ω=0.25A，
燈泡的實際功率：
PL′=UIL=3V×0.25A=0.75W；
(3)因并聯電路中干路電流等于各支路電流之和，
所以，通過R的電流：
IR=I?IL=0.55A?0.25A=0.3A，
定值電阻R的阻值：
R=UIR=3V0.3A=10Ω。
答：(1)小燈泡的電阻為12Ω；
(2)小燈泡的實際功率為0.75W；
(3)定值電阻R的阻值為10Ω。

【解析】由電路圖可知，燈泡L與電阻R并聯，電流表測干路電流。
(1)知道燈泡的額定電壓和額定功率，根據P=U2R求出小燈泡的電阻；
(2)根據并聯電路的電壓特點求出通過燈泡的電流，再根據P=UI求出小燈泡的實際功率；
(3)根據并聯電路的電流特點求出通過R的電流，利用歐姆定律求出定值電阻R的阻值。
本題考查了并聯電路的特點和歐姆定律、電功率公式的應用，是一道較為簡單的應用題。

23.【答案】解：(1)由電路圖可知，開關S0斷開時，兩電阻串聯，電路電阻較大；開關S0閉合時，只有電阻R1接入電路；
因串聯電路中總電阻等于各分電阻之和，
所以，當溫控開關S0閉合時，電路中的電阻較小，由P=U2R可知，電壓一定時，電熱飲水機功率較大，處于加熱狀態；
當溫控開關S0斷開時，電路阻值較大，電功率較小，飲水機處于保溫狀態。
電熱飲水機處于加熱狀態時，電路為R1的簡單電路，
由P=U2R可得，R1的電阻：
，
電飲水機處于保溫狀態時，R1與R2串聯，則電路中的總電阻：
，
因串聯電路中總電阻等于各分電阻之和，
所以，R2的電阻：
。
(2)飲水機的實際功率為：
，
由ρ=mV得，水的質量：
，
水所吸收的熱量，
由可得，消耗電能，
由P=Wt可得，需要時間。
答：(1)R2的電阻值是1170Ω；
(2)需要150s時間。

【解析】(1)分析溫控開關S0閉合、斷開時電路中總電阻的阻值關系，電壓一定時，根據P=U2R可知可知兩種情況下電路總功率的關系，功率大的為加熱狀態，反之為保溫狀態；
電熱飲水機處于加熱狀態時，電路為R1的簡單電路，根據P=U2R可求出R1的電阻；電飲水機處于保溫狀態時，R1與R2串聯，根據P=U2R可求出求出電路中的總電阻，利用電阻的串聯求出R2的電阻。
(2)忽略溫度對電阻的影響，由電功率公式求出熱水器的實際功率，由ρ=mV看求得水的質量，由熱量公式求出水所吸收的熱量，根據加熱效率求出需要消耗的電能，最后由功率公式的變形公式求出加熱時間。
本題考查學生對實際用電器電功率的分析以及運用電功率公式結合歐姆定律計算相關物理量的能力，對學生來說有一定拔高難度。

24.【答案】甲、丙? 甲、乙? ab0.9×103? D

【解析】解：(1)要比較不同液體的比熱容，必須控制燃料的種類和質量相同，改變加熱液體的種類，控制加熱液體的質量相同，讓兩種液體升高相同的溫度，比較加熱時間，從而判斷兩種比熱容的大小關系，應選擇甲、丙兩圖進行實驗；
要比較不同燃料熱值大小，需要控制加熱液體的種類、質量相同，改變?nèi)剂系姆N類，根據溫度計的示數高低得出吸熱多少，從而判斷熱值大小，因此選擇甲、乙兩圖進行實驗；
(2)①由圖示圖象可知，a和b升高相同的溫度，如溫度都升到80℃，a溫度升高的快，a需要的是時間是10min，b需要的時間是20min，b需要更長的加熱時間，故b吸收的熱量更多，這也就說明了b的吸熱能力強一些，a的吸熱能力弱，所以b液體的比熱容較大；
②根據可知，在質量和升高溫度一定時，液體吸收的熱量和比熱容成正比，由①知升高的溫度相同，b的加熱時間為a加熱時間的2倍，b吸收的熱量為a吸收熱量的2倍，所以b的比熱容為a比熱容的2倍，所以ca=12cb=12×1.8×103J/(kg?℃)=0.9×103J/(kg?℃)；
(3)A、讓流動的熱水流過散熱器供暖，因為水的比熱容較大，降低相同的溫度，水放出的熱量多，故A不符合題意；
B、汽車發動機的冷卻循環系統用水作為工作介質，因為水的比熱容較大，升高相同的溫度，水吸收的熱量多，所以用水做內燃機的冷卻液，故B不符合題意；
C、沿海地區晝夜溫差較小是因為水的比熱容大，在吸收或放出同樣熱量的情況下，水的溫度變化較小，晝夜溫差小，故C不符合題意；
D、夏天在房間內灑水降溫是利用蒸發吸熱的原理，與水的比熱容沒有關系，故D符合題意。
故選：D。
故答案為：(1)甲、丙；甲、乙；(2)a；b；(3)0.9×103；(4)D。
(1)比較比熱容的方法有兩個：
1、取相同質量的兩種物質，吸收相同的熱量，比較溫度的變化量；
2、取相同質量的兩種物質，升高相同的溫度，比較吸收的熱量；
比較熱值大小是利用燃燒相同質量的不同燃料給質量相同的同種液體加熱，比較液體升溫的多少；
(2)①升高相同的溫度，我們可以在縱軸上取一相同的溫度，做橫軸的平行線，看誰的加熱時間長，誰的比熱容就大，加熱時間越短，吸熱能力越弱；
②根據可知在質量和升高溫度相同時，吸收的熱量和比熱容成正比，據此求出a的比熱容；
(3)對水的比熱容大的理解：相同質量的水和其它物質比較，吸收或放出相同的熱量，水的溫度升高或降低的少；升高或降低相同的溫度，水吸收或放出的熱量多。
本題比較不同燃料的熱值和不同物質吸熱升溫特點，考查兩實驗的不同處、控制變量法、測量工具的判斷、轉換法的應用，為熱學中的重要實驗。

25.【答案】短路? 會損壞電流表A2或電源? 并聯電路中的干路電流大于支路電流? 閉合? 斷開?U?U2U2?R0

【解析】解：(1)由上圖知，當小敏用開關“試觸”時，電流經開關、電流表A2回到電源負極，兩燈均不發光，會損壞電流表A2或電源；
(2)她們利用改正后的電路進行實驗：閉合開關S后，讀出兩塊電流表的示數，由于電流表A2在干路上，電流表A1在L1的支路上，由并聯電路中干路電流等于各支路電流之和可得：A2的示數大于A1的示數，故得出的初步結論是：并聯電路中干路電流大于支路電流。
(3)①當S1閉合時，使RX短路，記錄此時電壓表示數U。
②當S1斷開時，使R0和RX串聯，記錄此時電壓表示數U2。
③當開關S、S1都閉合時，RX短路，只有R0連入電路中，所以，
當S閉合、S1斷開時，R0和RX串聯，電壓表測R0兩端電壓，
根據串聯電路的電壓特點有：UX=U?U2，
根據串聯電路的電流特點和歐姆定律有：I=IX=I0=U0R0=U2R0，
所以Rx=UXIX=U?U2U2R0=U?U2U2?R0。
故答案為：(1)短路；會損壞電流表A2或電源；(2)并聯電路中的干路電流大于支路電流；(3)U?U2U2?R0。
(1)分析電路的連接，不經過用電器直接將電流表接在電源兩極上，造成電源短路，短路會使電路中的電流過大，會損壞電流表A2或電源；
(2)根據修改后電路的連接及電流表測量的電流，由并聯電路電流的規律得出結論。
(3)由圖知沒有電流表只有電壓表，可借助串聯電路中電流處處相等，由R0的電流得到Rx電流，從而計算阻值。
本題主要考查了電路的連接分析，電流表的測量及并聯電路電流的規律，利用電壓表和定值電阻測待測電阻的方法，綜合性較強。
