2020-2021學年廣東省深圳實驗學校九年級（上）期末物理試卷

這是一份2020-2021學年廣東省深圳實驗學校九年級（上）期末物理試卷，共9頁。試卷主要包含了單選題，雙選題，實驗題，計算題，綜合開放題等內容，歡迎下載使用。

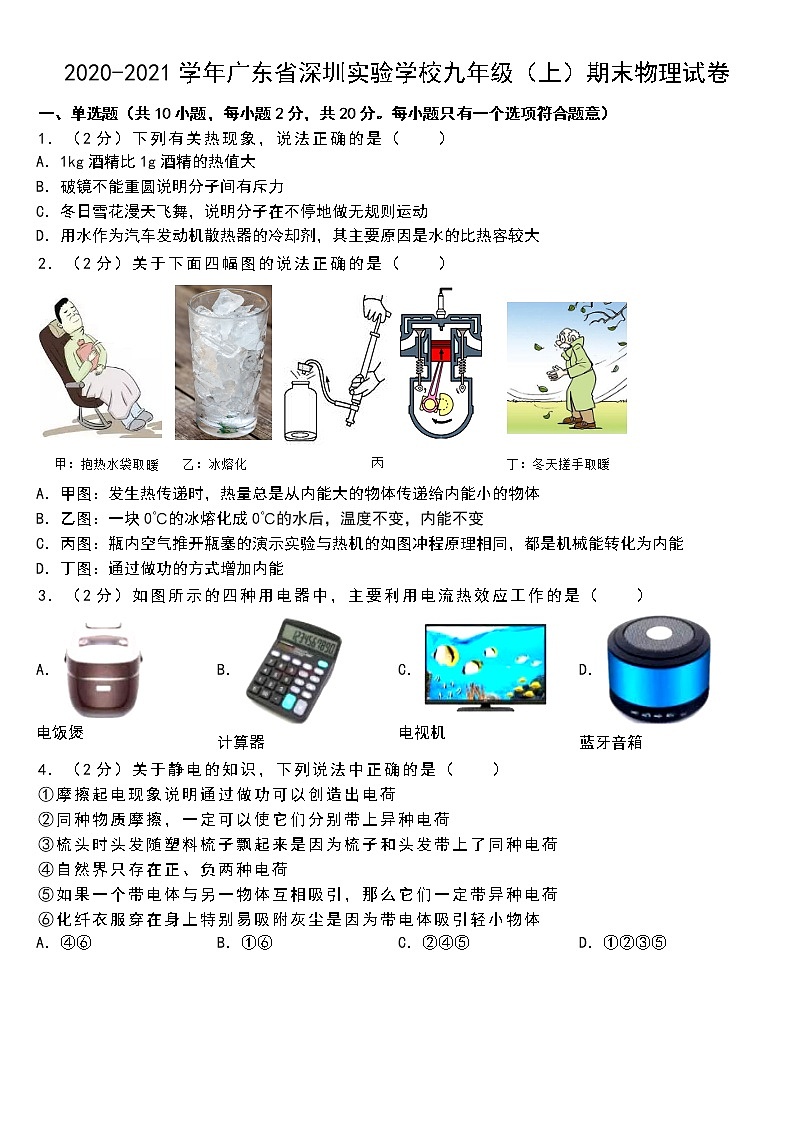

1．（2分）下列有關熱現象，說法正確的是（ ）
2．（2分）關于下面四幅圖的說法正確的是（ ）
3．（2分）如圖所示的四種用電器中，主要利用電流熱效應工作的是（ ）
4．（2分）關于靜電的知識，下列說法中正確的是（ ）
①摩擦起電現象說明通過做功可以創造出電荷
②同種物質摩擦，一定可以使它們分別帶上異種電荷
③梳頭時頭發隨塑料梳子飄起來是因?yàn)槭嶙雍皖^發帶上了同種電荷
④自然界只存在正、負兩種電荷
⑤如果一個帶電體與另一物體互相吸引，那么它們一定帶異種電荷
⑥化纖衣服穿在身上特別易吸附灰塵是因?yàn)閹щ婓w吸引輕小物體

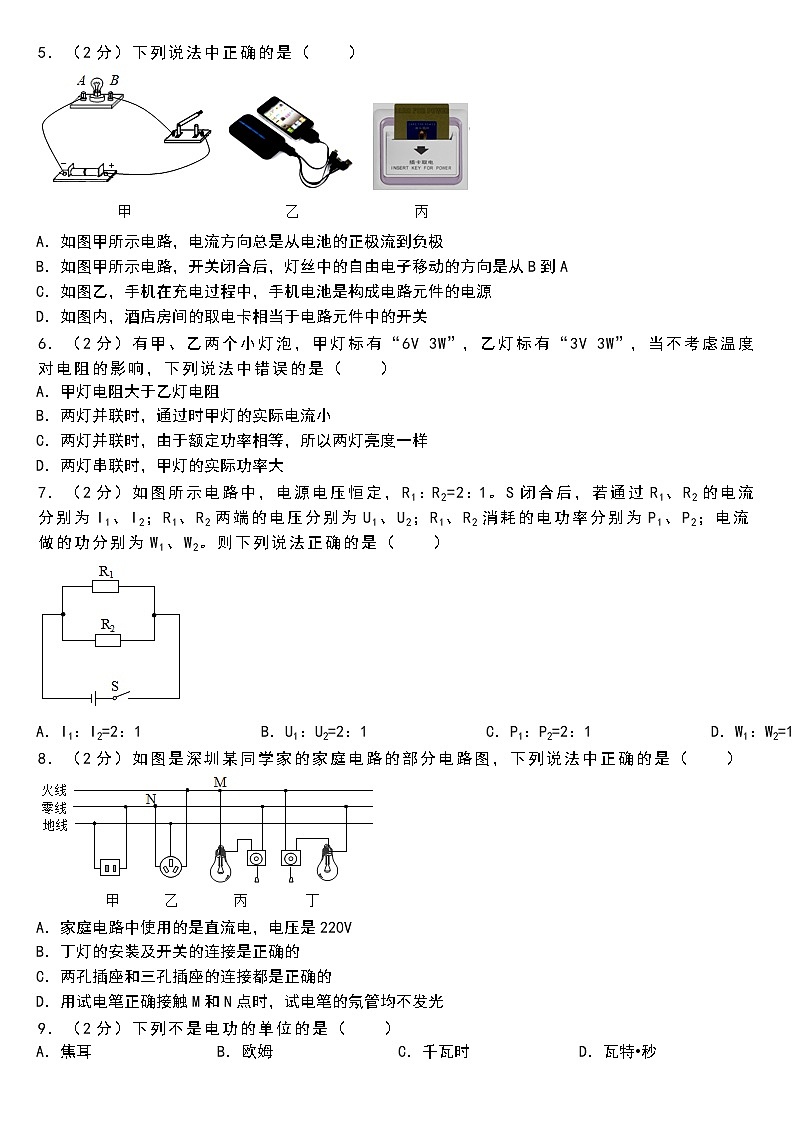

5．（2分）下列說法中正確的是（ ）
6．（2分）有甲、乙兩個小燈泡，甲燈標有“6V 3W”，乙燈標有“3V 3W”，當不考慮溫度對電阻的影響，下列說法中錯誤的是（ ）
7．（2分）如圖所示電路中，電源電壓恒定，R1：R2=2：1。S閉合后，若通過R1、R2的電流分別為I1、I2；R1、R2兩端的電壓分別為U1、U2；R1、R2消耗的電功率分別為P1、P2；電流做的功分別為W1、W2。則下列說法正確的是（ ）
8．（2分）如圖是深圳某同學家的家庭電路的部分電路圖，下列說法中正確的是（ ）
9．（2分）下列不是電功的單位的是（ ）

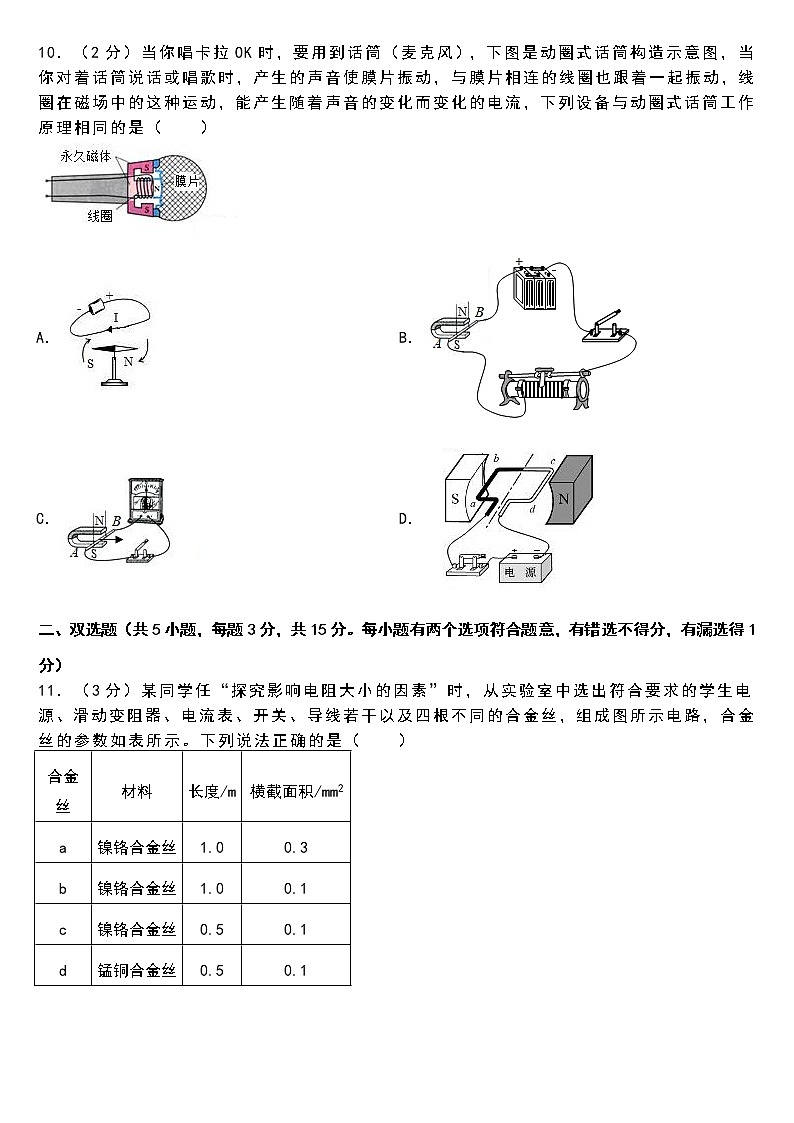

10．（2分）當你唱卡拉OK時，要用到話筒（麥克風），下圖是動圈式話筒構造示意圖，當你對著話筒說話或唱歌時，產生的聲音使膜片振動，與膜片相連的線圈也跟著一起振動，線圈在磁場中的這種運動，能產生隨著聲音的變化而變化的電流，下列設備與動圈式話筒工作原理相同的是（ ）
二、雙選題（共5小題，每題3分，共15分。每小題有兩個選項符合題意，有錯選不得分，有漏選得1分）
11．（3分）某同學任“探究影響電阻大小的因素”時，從實驗室中選出符合要求的學生電源、滑動變阻器、電流表、開關、導線若干以及四根不同的合金絲，組成圖所示電路，合金絲的參數如表所示。下列說法正確的是（ ）
12．（3分）有關家庭電路及安全用電的說法正確的是（ ）
13．（3分）小文同學在研究“電流通過導體產生熱量的多少跟電流關系”時，采用了如圖所示的實驗裝置，a、b兩個相同的容器密閉著等量空氣，將1、2導線接到電源上。關于該實驗下列說法正確的是（ ）
14．（3分）如圖是電阻甲和乙的I-U圖象，小軍對圖象信息作出的判斷，錯誤的是（ ）
15．（3分）如圖所示，電源電壓U=4.5V，R1=5Ω、R2的最大阻值為20Ω，電流表的量程為0-0.6A，電壓表的量程為0-3V，閉合開關S，移動滑動變阻器的滑片P，在保證電路中各元件的安全的情況下，下列說法中正確的是（ ）
三、實驗題（共3小題，每空1分，共16分）
16．（6分）某實驗小組的同學用圖甲所示器材測量小燈泡電功率，待測小燈泡L的額定電壓為2.5V，額定功率小于1W，電源電壓恒為6V，圖甲所示是該實驗小組沒有連接完整的電路。
（1）請你用筆畫線代替導線，在圖甲中把電路連接完整。
（2）連接電路時，開關應該斷開，滑動變阻器滑片應該置于________端（選填“A”或“B”）。
（3）正確連接完電路，閉合開關后，發現無論怎樣移動滑片，小燈泡不亮，電流表無示數，電壓表示數明顯，仔細檢查，連接無誤，那么出現該狀況的原因應該是________（選填“A”“B”“C”或“D”）
A.電流表內部斷路了
B.燈泡的燈絲斷了
C.燈座內部出現了短路
D.滑動變阻器的電阻線斷了
（4）排除故障后，通過正確操作，當燈泡正常發光時，電流表示數如圖乙所示，其值為________A，小燈泡的額定功率為________W。
（5）該組同學想進一步完成“伏安法測電阻”的實驗，就在實驗中測出三組小燈泡在不同電壓下所對應的電流值，用歐姆定律算出每次的電阻，再求平均值來表示小燈泡的電阻值，這種計算方法錯誤的原因是：________。
17．（4分）某小組同學用相同的器材來完成探究“電流與電阻的關系”實驗，只將實驗器材中的小燈泡用定值電阻來替代，電源電壓恒為6V，得到下面圖甲所示電路，實驗用到的定值電阻的阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）實驗中多次改變R的阻值，調節滑動變阻器的滑片，使電壓表示數保持不變，記下電流表的示數，得到如圖乙所示的電流I隨電阻R變化的圖像，由圖像可得：在電壓一定時，通過導體的電流與導體的電阻成 _________。
（2）在上述實驗中，某同學完成阻值為5Ω的實驗數據后，斷開開關，拆下阻值為5Ω的電阻，改換成阻值為10Ω的電阻，讀取電流表示數之前，對照甲乙兩圖，他應進行的操作是：向 _______（選填“左”或“右”）移動滑片，使電壓表示數為 _______V。
（3）現有兩種規格的滑動變阻器：甲標有“1A 35Ω”，乙標有“1A 30Ω”，為了使所給的5個定值電阻分別接入電路中都能正常進行實驗，應選擇 _______。（選填“甲”或“乙”）
18．（6分）在探究“影響電磁鐵磁性強弱的因素”實驗中，小明用鐵釘制成簡易電磁鐵甲、乙，并設計了如圖所示的電路。
（1）實驗中是通過吸引大頭針的數量來顯示電磁鐵磁性的強弱，這種研究方法叫 __________。根據圖示的情景可知，電磁鐵甲的上端是 __________極；實驗說明電流一定時，線圈匝數 __________，電磁鐵磁性越強：實驗發現被電磁鐵吸引的大頭針下端是分散的，其原因是大頭針被磁化后， __________。
（2）圖中的滑動變阻器的作用 __________可見此實驗裝置中還可以探究電磁鐵磁性強弱與 __________的關系。
四、計算題（共2小題，共14分）
19．（7分）如圖所示，燈泡L標有“3V 3W”的字樣，把它與標有“20Ω 1A”的滑動變阻器R串聯接入電路，電源電壓保持不變，燈泡電阻隨電壓的變化而改變，當滑動變阻器的滑片P在a端時，閉合開關，小燈泡剛好正常發光，求：
（1）當小燈泡L正常發光時，燈泡L的電阻；
（2）電源電壓；
（3）當滑動變阻器的滑片P滑到b端時，電壓表的示數為1V，求此時通過滑動變阻器的電流及小燈泡消耗的實際電功率。
20．（7分）在綜合實踐活動中，小明設計了一種電熱飲水機電路，如圖甲所示，R1和R2均為阻值不變的電熱絲，S2是自動控制開關，可實現“加熱”和“保溫”之間的轉換，某次使用該飲水機的過程中，消耗的電功率隨時間變化的關系圖像如圖乙所示。求：
（1）這種電熱飲水機給1kg的水加熱，使水從20℃升至70℃所吸收的熱量；
（2）30min內電路消耗的總電能；
（3）電阻R2的阻值。已知水的比熱c=4.2×I03J/（kg?℃）。
五、綜合開放題（共5分）
21．（5分）閱讀短文，回答問題：
光電效應
光電效應分為光電子發射、光電導效應和阻擋層光電效應。前一種現象發生在物體表面，又稱外光電效應。后兩種現象發生在物體內部，稱為內光電效應。外光電效應是指被光激發產生的電子逸出物質表面的現象。內光電效應是指被光激發所產生的電荷仍在物質內部運動，但使物質的導電能力發生變化或在物體兩端產生電壓的現象。
光敏電阻器是利用半導體的光電效應制成的一種電阻值隨入射光的強弱而改變的電阻器；光敏電阻可應用在各種自動控制裝置和光檢測設備中，如自動門裝置、路燈、應急自動照明裝置等方面。
利用太陽能的最佳方式是光伏轉換，就是利用光伏效應，使太陽光射到硅材料上產生電流直接發電。
（1）外光電效應會從物質中激發出帶________電（選填“正”或“負”）的粒子。
（2）太陽能電池是依據________（選填“內”或“外”）光電效應工作的。
（3）現在樓道內常用紅外感應開關替代聲控開關。白天光控開關斷開，夜晚光線暗時，光控開關閉合；當有人進入樓道內時，紅外感應開關閉合，沒人時紅外感應開關斷開。下列關于樓道內路燈電路設計合理的是________（光控開關用光表示，紅外感應開關用紅表示）。
（4）小明設計了一種簡易煙霧報警控制器如圖C所示，電路中R0為定值電阻，R為光敏電阻，其阻值隨光照的增強而減小，煙霧增大到一定程度使電壓表V的指針偏轉到某區域時觸發報警系統。S閉合后，當有煙霧遮擋射向R的激光時，電壓表V的示數將________（選填“增大”或“減小”）；為了使控制器在煙霧較淡時就觸發報警器，可以________（填“增大”或“減小”）R0的阻值。
答案：
1-5 DDAAD 6-10 CDBBC
11、AD 12、BD 13、AC 14、BC 15、AC
16、（1）如下圖所示；（2）A； （3）B；（4）0.24；0.6； （5）小燈泡的電阻隨隨溫度的變化而變化，故取平均值
（1）反比；（2）左；2.5；（3）甲。
（1）轉換法；S；越多；同名磁極相互排斥；（2）改變電路中的電流；電流大小。
（1）當小燈泡L正常發光時，燈泡L的電阻為3Ω；
（2）電源電壓為3V；
（3）當滑動變阻器的滑片P滑到b端時，通過滑動變阻器的電流為0.1A，小燈泡消耗的實際電功率為0.1W。
（1）水從20℃升至70℃所吸收的熱量為2.1×105J；
（2）30min內電路消耗的總電能為6.6×105J；
（3）電阻R2的阻值為110Ω。
21、（1）負電；（2）內；（3）A；（4）增大；減小。
A．1kg酒精比1g酒精的熱值大
B．破鏡不能重圓說明分子間有斥力
C．冬日雪花漫天飛舞，說明分子在不停地做無規則運動
D．用水作為汽車發動機散熱器的冷卻劑，其主要原因是水的比熱容較大
A．甲圖：發生熱傳遞時，熱量總是從內能大的物體傳遞給內能小的物體
B．乙圖：一塊0℃的冰熔化成0℃的水后，溫度不變，內能不變
C．丙圖：瓶?jī)?nèi)空氣推開瓶塞的演示實驗與熱機的如圖沖程原理相同，都是機械能轉化為內能
D．丁圖：通過做功的方式增加內能
A．
電飯煲
B．
計算器
C．
電視機
D．
藍牙音箱
A．④⑥
B．①⑥
C．②④⑤
D．①②③⑤
A．如圖甲所示電路，電流方向總是從電池的正極流到負極
B．如圖甲所示電路，開關閉合后，燈絲中的自由電子移動的方向是從B到A
C．如圖乙，手機在充電過程中，手機電池是構成電路元件的電源
D．如圖內，酒店房間的取電卡相當于電路元件中的開關
A．甲燈電阻大于乙燈電阻
B．兩燈并聯時，通過時甲燈的實際電流小
C．兩燈并聯時，由于額定功率相等，所以兩燈亮度一樣
D．兩燈串聯時，甲燈的實際功率大
A．I1：I2=2：1
B．U1：U2=2：1
C．P1：P2=2：1
D．W1：W2=1：2
A．家庭電路中使用的是直流電，電壓是220V
B．丁燈的安裝及開關的連接是正確的
C．兩孔插座和三孔插座的連接都是正確的
D．用試電筆正確接觸M和N點時，試電筆的氖管均不發光
A．焦耳
B．歐姆
C．千瓦時
D．瓦特?秒
A．
B．
C．
D．
合金絲
材料
長度/m
橫截面積/mm2
a
鎳鉻合金絲
1.0
0.3
b
鎳鉻合金絲
1.0
0.1
c
鎳鉻合金絲
0.5
0.1
d
錳銅合金絲
0.5
0.1
A．選用a、b兩根合金絲，可探究合金絲的電阻與其橫截面積是否有關
B．選用a、c兩根合金絲，可探究合金絲的電阻與其長度是否有關.
C．選用a、d兩根合金絲，可探究合金絲的電阻與其材料是否有關
D．選用b、c兩根合金絲，可探究合金絲的電阻與其長度是否有關
A．為了用電安全，可以用銅絲代替保險絲
B．用電器的總功率過大可造成干路電流過大而導致空氣開關“跳閘”
C．如果電路起火應立即用水滅火
D．電能表是測量用電器消耗電能的儀表
A．此實驗裝置中電阻R1與R2的阻值相等
B．通電一段時間，b容器比a容器中電流產生的熱量多
C．U形管中液面高度差的變化反映了密閉空氣溫度的變化
D．不改動此實驗裝置的元件位置和連接方式，可以繼續探究電流產生的熱量與電阻的關系
A．甲電阻是定值電阻，乙的電阻是變化的
B．當乙兩端電壓為2.5V時，其電阻值為10Ω
C．將甲和乙串聯，若電流為0.3A，則它們兩端的總電壓為3V
D．若甲和乙并聯，若電壓為1V，則它們的干路電流為0.6A
A．電流表的示數變化范圍是0.3A～0.6A
B．電壓表的示數變化范圍是0～3V
C．R2接入電路中的最大阻值為10Ω
D．該電路的最大功率是4.05W
