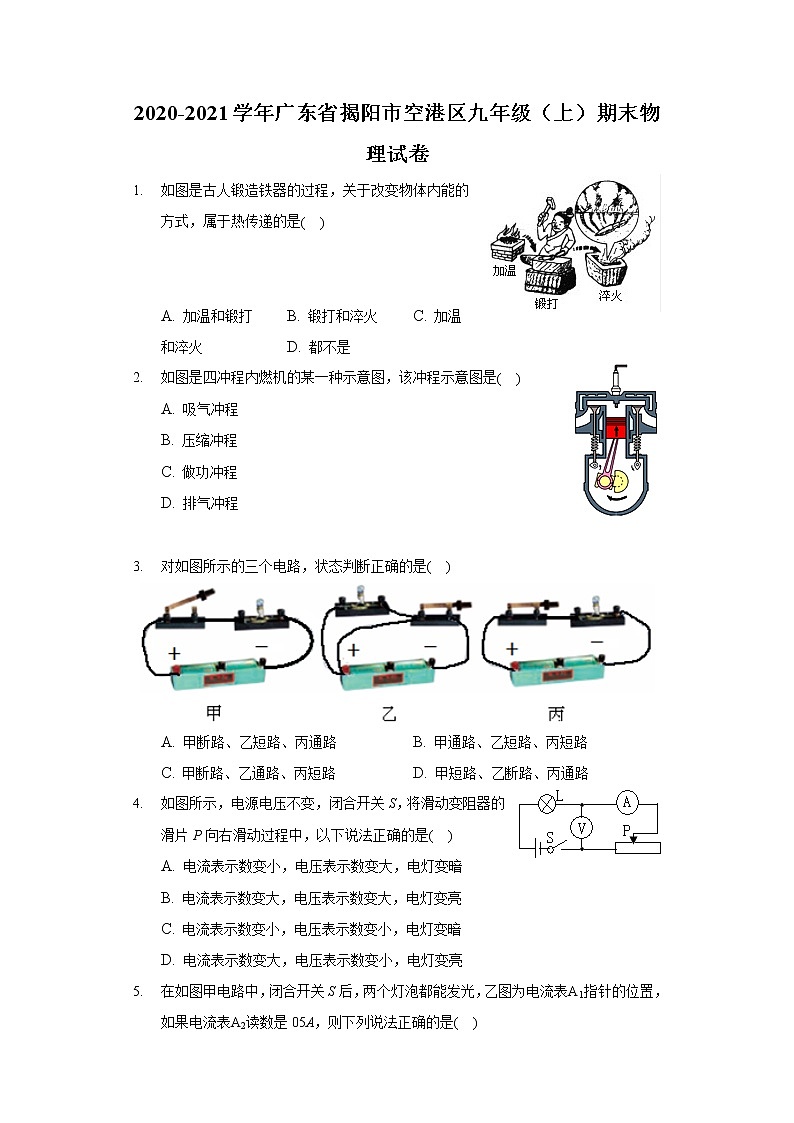

2020-2021學年廣東省揭陽市空港區九年級（上）期末物理試卷

這是一份2020-2021學年廣東省揭陽市空港區九年級（上）期末物理試卷，共27頁。
A. 加溫和鍛打B. 鍛打和淬火C. 加溫和淬火D. 都不是
如圖是四沖程內燃機的某一種示意圖，該沖程示意圖是( )
A. 吸氣沖程
B. 壓縮沖程
C. 做功沖程
D. 排氣沖程
對如圖所示的三個電路，狀態判斷正確的是( )
A. 甲斷路、乙短路、丙通路B. 甲通路、乙短路、丙短路
C. 甲斷路、乙通路、丙短路D. 甲短路、乙斷路、丙通路
如圖所示，電源電壓不變，閉合開關S，將滑動變阻器的滑片P向右滑動過程中，以下說法正確的是( )
A. 電流表示數變小，電壓表示數變大，電燈變暗
B. 電流表示數變大，電壓表示數變大，電燈變亮
C. 電流表示數變小，電壓表示數變小，電燈變暗
D. 電流表示數變大，電壓表示數變小，電燈變亮

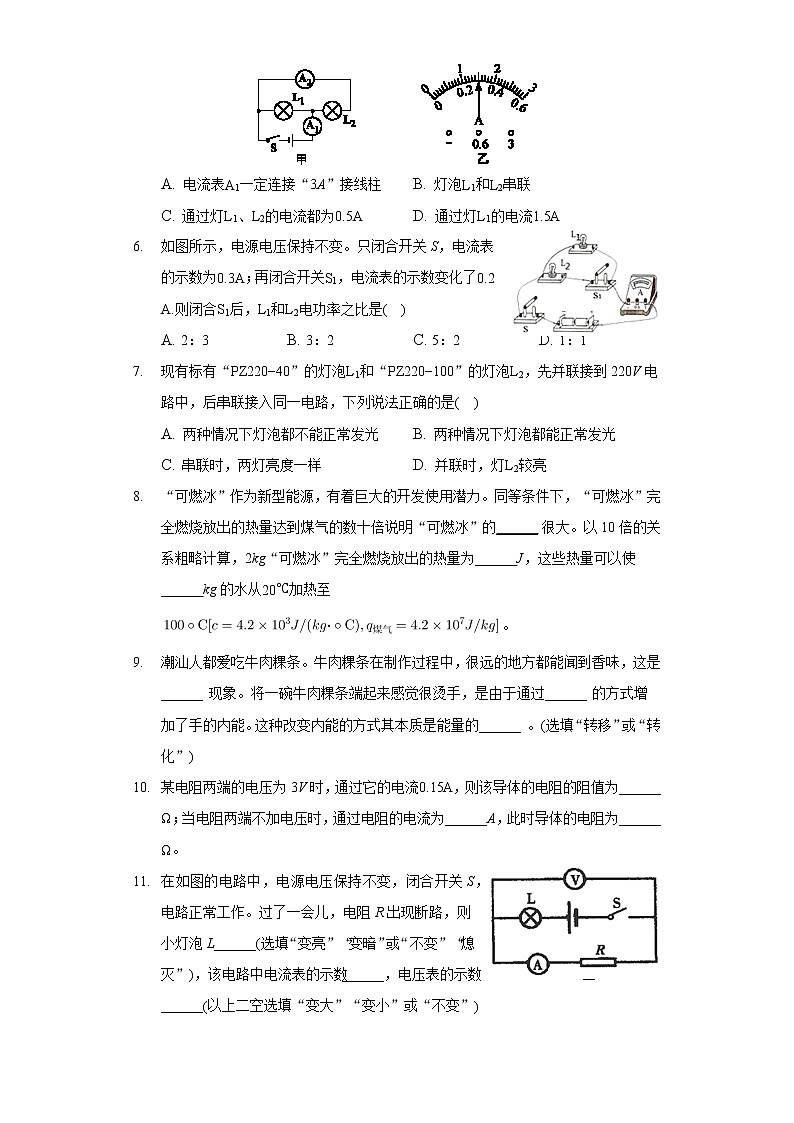

在如圖甲電路中，閉合開關S后，兩個燈泡都能發光，乙圖為電流表A1指針的位置，如果電流表A2讀數是05A，則下列說法正確的是( )
A. 電流表A1一定連接“3A”接線柱B. 燈泡L1和L2串聯
C. 通過燈L1、L2的電流都為0.5AD. 通過燈L1的電流1.5A
如圖所示，電源電壓保持不變。只閉合開關S，電流表的示數為0.3A；再閉合開關S1，電流表的示數變化了0.2A.則閉合S1后，L1和L2電功率之比是( )
A. 2：3B. 3：2C. 5：2D. 1：1
現有標有“PZ220?40”的燈泡L1和“PZ220?100”的燈泡L2，先并聯接到220V電路中，后串聯接入同一電路，下列說法正確的是( )
A. 兩種情況下燈泡都不能正常發光B. 兩種情況下燈泡都能正常發光
C. 串聯時，兩燈亮度一樣D. 并聯時，燈L2較亮
“可燃冰”作為新型能源，有著巨大的開發使用潛力。同等條件下，“可燃冰”完全燃燒放出的熱量達到煤氣的數十倍說明“可燃冰”的______ 很大。以10倍的關系粗略計算，2kg“可燃冰”完全燃燒放出的熱量為______J，這些熱量可以使______kg的水從20℃加熱至。
潮汕人都愛吃牛肉粿條。牛肉粿條在制作過程中，很遠的地方都能聞到香味，這是______ 現象。將一碗牛肉粿條端起來感覺很燙手，是由于通過______ 的方式增加了手的內能。這種改變內能的方式其本質是能量的______ 。(選填“轉移”或“轉化”)
某電阻兩端的電壓為3V時，通過它的電流0.15A，則該導體的電阻的阻值為______Ω；當電阻兩端不加電壓時，通過電阻的電流為______A，此時導體的電阻為______Ω。
在如圖的電路中，電源電壓保持不變，閉合開關S，電路正常工作。過了一會兒，電阻R出現斷路，則小燈泡L______(選填“變亮”“變暗”或“不變”“熄滅”)，該電路中電流表的示數______，電壓表的示數______(以上二空選填“變大”“變小”或“不變”)

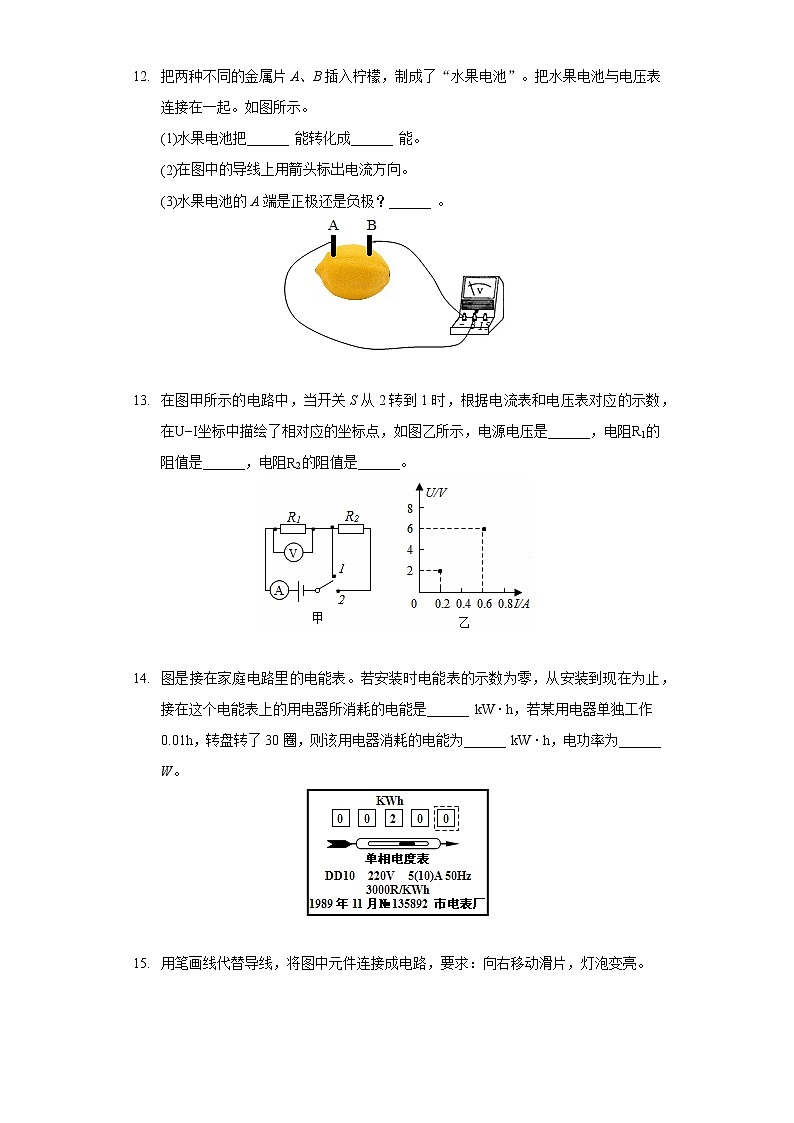

把兩種不同的金屬片A、B插入檸檬，制成了“水果電池”。把水果電池與電壓表連接在一起。如圖所示。
(1)水果電池把______ 能轉化成______ 能。
(2)在圖中的導線上用箭頭標出電流方向。
(3)水果電池的A端是正極還是負極？______ 。
在圖甲所示的電路中，當開關S從2轉到1時，根據電流表和電壓表對應的示數，在U?I坐標中描繪了相對應的坐標點，如圖乙所示，電源電壓是______，電阻R1的阻值是______，電阻R2的阻值是______。
圖是接在家庭電路里的電能表。若安裝時電能表的示數為零，從安裝到現在為止，接在這個電能表上的用電器所消耗的電能是______ kW?h，若某用電器單獨工作0.01h，轉盤轉了30圈，則該用電器消耗的電能為______ kW?h，電功率為______ W。
用筆畫線代替導線，將圖中元件連接成電路，要求：向右移動滑片，燈泡變亮。
如圖所示電路，只需改變一根導線的連接，就能使電流表同時測出通過兩個燈泡的電流在要改接的那根導線上打個“×”，再畫出改接的導線。
請根據下表中給出的信息，在右框中畫出對應的電路圖。
(1)如圖(1)，滑動變阻器接線柱AC接入電路，當滑片向右移動時，變阻器接入電路的阻值______(填“變大”、“變小”或“不變”)：
(2)圖(2)中電阻箱的示數是______；
(3)圖(3)圖中，______(選填“A”或“B”)腳是二極管的正極。
(4)圖(4)圖甲中S是單刀雙擲開關，當S接在a時測R1兩端電壓如圖(4)乙，讀數為______，當S接在b時能否測出R2兩端電壓？為什么？答______、
為完成“探究電流與電阻的關系”實驗，蘇琪從實驗室取得以下器材：電壓恒為4.5V的電池組、電流表、電壓表、開關，5Ω、10Ω、25Ω的定值電阻各一個，規格為“40Ω1A”的滑動變阻器，導線若干。實物圖如圖甲所示。
(1)連接電路時，開關必須______ ，蘇琪將10Ω電阻接入電路，閉合開關，移動滑動變阻器滑片，直到電壓表示數如圖乙所示，記為______ V，并記錄電流表的示數；接著保持滑片位置不變，將電阻換為25Ω后，為保證______ 表的示數不變，應向左移動滑片；
(2)通過實驗得到電流隨電阻變化的圖像如圖丙所示，由此可知：______ 一定時，通過導體的電流與其電阻成______ 比；
(3)在蘇琪實驗基礎上，為了得到更多組數據，需要更多規格的定值電阻，則選用的定值電阻最大阻值不允許超過______ Ω，多測幾組實驗數據的目的是______ 。
漫婷在“測定小燈泡的功率”的實驗中，選用了如圖甲所示的器材，其中電源為3節新干電池，小燈泡的額定電壓為2.5V(小燈泡的額定功率小于1W)，滑動變阻器標有“25Ω1A”。
(1)請你用筆畫線代替導線，將圖甲所示的電路連接完整。
(2)連接電路過程中，滑片P應置于______ 端。(選填“A”或“B”)
(3)閉合開關后，無論怎樣移動滑片P，小燈泡幾乎不發光，兩電表均有較小示數且保持不變，則故障可能是______ 。
(4)排除故障后，移動滑動變阻器P到某處時，電壓表示數為2V，若要測小燈泡的額定功率時，應將滑片P向______ 端移動(選填“A”或“B”)。當小燈泡正常發光時，電流表示數如圖乙所示，則通過小燈泡的電流是______ A，小燈泡的額定功率是______ W。
(5)利用該電路繼續探究電流跟電阻的關系時，需將小燈泡換成適當?shù)亩ㄖ惦娮鑂，其他器材不變。該實驗不用小燈泡是因?yàn)樾襞莸碾娮桦S______ 的變化而變化較明顯。
圖甲是一種電熱暖手寶，其主要參數如圖乙所示。
(1)使用前要先給其通電加熱，如果在額定電壓下加熱10min，求消耗的電能。
(2)此過程暖手寶內水的溫度由原來的10℃上升至60℃，求出此過程中水吸收的熱量。
(3)求電熱暖手寶的發熱效率。
如圖，有一種車床用的照明燈泡，規格為“36V 1A”?，F(xiàn)在將該照明燈泡與一個定值電阻R并聯接入電路中，電源電壓保持不變。閉合開關S，照明燈泡正常發光，電流表示數為1.5A。求
(1)照明燈泡正常發光時的電阻。
(2)通過定值電阻R的電流。
(3)整個電路消耗的電功率及電路中的總電阻。
如圖1是探究電流通過導體時產生熱量的多少與哪些因素有關的實驗裝置。兩個透明容器中密封著等量的空氣，U形管液面高度變化是因?yàn)閁形管中液體的溫度發生了變化。請回答下列問題：
(1)圖甲的裝置可以用來探究電流通過電阻產生的熱量跟______的關系；
(2)圖乙的裝置可以用來探究電流通過電阻產生的熱量跟______的關系；
(3)通電后，甲圖中A、B電阻產生的熱量之比是______
(4)這個實驗中應用了控制變量法和______法
(5)如2圖，三個完全相同的容器中密封了初溫和質量都相等的空氣，若通電一段時間后，甲乙丙三個U形管中液面高度差分別為、、，則下列關系中正確的是
______
B.
C.

閱讀下列材料，回答問題。
超導材料1911年，荷蘭科學家昂內斯用液氦冷卻水銀時發現，當溫度下降到4.2K(?268.98℃)時，水銀的電阻完全消失。1913年昂內斯在諾貝爾領獎演說中指出：低溫下金屬電阻的消失“不是逐漸的，而是突然的”，水銀在4.2K進入了一種新狀態，由于它的特殊導電性能，可以稱為超導態。后來他發現許多金屬和合金都具有與上述水銀相類似的低溫下失去電阻的特性，這種現象稱為超導電性，達到超導時的溫度稱為臨界溫度，具有超導電性的材料稱為超導材料或超導體。
1933年，邁斯納和奧克森爾德兩位科學家發現，如果把超導材料放在磁場中冷卻，則在材料電阻消失的同時，外加磁場也無法進入超導體內，形象地來說，就是磁感線將從超導體內被排出，不能通過超導體，這種抗磁性現象稱為“邁斯納效應”。
根據臨界溫度的不同，超導材料可以被分為：高溫超導材料和低溫超導材料。但這里所說的“高溫”只是相對的，其實仍然遠低于冰點0℃，對常溫而言仍是極低的溫度。高溫超導材料的用途非常廣闊，由于其具有零電阻和抗磁性，用途大致可分為三類：大電流應用(強電應用)、電子學應用(弱電應用)和抗磁性應用。大電流應用即超導發電、輸電和儲能等；電子學應用包括超導計算機、超導天線、超導微波器件等；抗磁性主要應用于磁懸浮列車和熱核聚變反應堆。
(1)許多金屬和合金具有在低溫下會失去電阻的特性，這種現象稱為______現象，達到這一現象時的溫度稱為______溫度。
(2)超導體______(選填”可以“或”不可以“)用來制作電熱毯。
(3)如圖，在甲、乙兩圖中能表示”邁斯納效應“的是______圖。
(4)高溫超導材料的超導電性可以應用于______、______(舉出1例)
在“家電下鄉”現場，小聰看到某品牌的電熱水器和燃?xì)馐娇焖贌崴?，銘牌如下?br>(1)一般情況下，熱水淋浴要求水溫升高30℃，則該燃?xì)饪焖贌崴?如圖)正常工作時，每分鐘流出熱水______L.電熱水器裝滿水后，要使水溫升高30℃，需提供______J的熱量要獲得這么多熱量，電熱水器需正常工作的時間為______S(假設電熱水器產生的熱量全部被水吸收)。
(2)通過售貨員對兩類熱水器工作原理的介紹，小聰明白了預熱式電熱水器需預先給水加熱，不能即開即用，原因是______。
(3)為了探究電熱水器滿足即開即用熱水淋浴的條件，除熱水器及附屬的花灑噴頭外。小聰找來了秒表、帶刻度的大量筒、水桶、溫度計、臺秤(又叫磅秤)等器材。
探究方案：
A、打開噴頭向水桶噴，用______計時開始，
B、一段時間后，噴頭移出水桶，停止計時，用______稱出水桶中水的質量m，
C、從秒表讀出時間t；
已知水的比熱容和水溫度的升高值(△t=30℃)，要電熱水器即開即用，要滿足的條件是P≥______(要求用測量的物理量及相關常量寫出表達式)。
答案和解析
1.【答案】C
【解析】解：
用鐵錘鍛打工件，工件會發熱，屬于做功改變物體內能；用火對鐵器加溫，鐵器從火中吸收熱量，把鐵器放在水中淬火，鐵器向水中放熱，所以加溫和淬火屬于熱傳遞改變物體內能，故C正確。
故選：C。
改變物體內能有兩種方式：做功和熱傳遞。做功主要有摩擦生熱和壓縮氣體做功，做功實質是能量的轉化，熱傳遞實質是內能從一個物體轉移到另一個物體，或者是從一個物體的高溫部分傳到低溫部分，其實質是能量的轉移。
本題考查了改變物體內能有兩種方式，能結合生活實際解決問題是解答的關鍵。
2.【答案】B
【解析】解：
由圖可知，四沖程內燃機兩氣門都關閉，活塞上行，汽缸容積變小，所以是壓縮沖程，故B正確。
故選：B。
由進氣門和排氣門的關閉和打開情況、活塞的上行和下行情況來判斷是哪個沖程。
此題考查了學生對內燃機四個沖程的判斷，是一道基礎性題目。
3.【答案】A
【解析】解：
甲圖電路中，由于開關斷開，則是開路；
乙圖電路中，由于燈泡兩端并聯了一根導線，直接將電源正負兩極相連，則引起電源短路；
丙圖電路中處處連通，則是通路。
故選：A。
根據電路的三種的狀態(通路、開路、短路)的概念填寫。
本題考查電路圖的分析，牢記基礎知識是解答本類題型的前提，屬于基礎題型。
4.【答案】A
【解析】解：由電路圖可知，燈泡與滑動變阻器串聯，電流表串聯在電路中，電壓表測滑動變阻器兩端的電壓；
將滑動變阻器的滑片P從左向右滑動的過程中，接入電路的電阻變大，電路的總電阻變大；
根據I=UR可知，電路中的電流變小，即電流表的示數變??；
根據U=IR可知，燈泡兩端的電壓變小，電燈的亮度變暗；
根據串聯電路總電壓等于各分電壓之和可知，滑動變阻器兩端的電壓變大，即電壓表的示數變大。
故選：A。
由電路圖可知，燈泡與滑動變阻器串聯，電流表串聯在電路中，電壓表測滑動變阻器兩端的電壓；根據滑片的移動確定接入電路電阻的變化，根據歐姆定律可知電路中電流的變化和燈泡兩端的電壓變化，根據串聯電路的電壓特點可知滑動變阻器兩端的電壓變化。
本題考查歐姆定律和滑動變阻器的使用，關鍵明白滑片移動的過程中電路的變化情況，這是本題的難點也是重點。
5.【答案】A
【解析】解：
由圖可知，兩燈并聯，電流表A1測量干路電流，電流表A2測量通過L2的電流；
因?yàn)椴⒙?lián)電路中干路電流大于任一支路的電流，且電流表A1、A2的指針位置相同，
所以，電流表A1選用大量程，連接“3A”接線柱，由圖乙可知電流表A1的示數是1.5A，即電路的總電流I=1.5A；
電流表A2選用小量程，則通過燈L2的電流為I2=0.5A，
因?yàn)镮=I1+I2，
所以，通過燈L1的電流I1=I?I2=1.5A?0.5A=1A，故A正確、BCD錯誤。
故選：A。
分析電路圖，兩燈并聯，電流表A1測量干路電流，電流表A2測量通過L2的電流。閉合開關S后，兩個燈泡都能發光，說明都是通路，電流表也沒問題；問題在兩個電流表選擇的量程不同，干路上選用的是大量程，支路上的是小量程；據此確定電路中的電流。
本題考查了歐姆定律的應用、并聯電路的電流特點、電流表的讀數，能分析電路圖確認電路的連接方式和兩電流表的測量對象是本題的關鍵。
6.【答案】B
【解析】解：當只閉合開關S時，電路為L1的簡單電路，電流表的示數為通過L1的電流，即I1=0.3A；
當再閉合開關S1時，兩燈泡并聯，電流表測干路電流，
因?yàn)椴⒙?lián)電路中各支路獨立工作、互不影響，
所以閉合開關S1時通過L1的電流仍為0.3A不變，
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，
所以通過L2的電流等于電流表示數的變化量，即I2=0.2A，
并聯電路中各支路兩端的電壓相等，
則再閉合S1后，L1與L2的電功率之比：P1P2=UI1UI2=I1I2=。
故選：B。
當只閉合開關S時，電路為L1的簡單電路，電流表的示數為通過L1的電流；
當再閉合開關S1時，兩燈泡并聯，電流表測干路電流，根據并聯電路中各支路獨立工作、互不影響可知閉合開關S1時通過L1的電流不變，根據并聯電路的電流特點可知電流表的變化量即為通過L2的電流，根據并聯電路的電壓特點和P=UI求出閉合S、S1后，L1與L2的電功率之比。
本題考查了電功率公式的應用，關鍵是根據并聯電路的特點判斷出再閉合開關S1時電流表示數的變化量即為通過過L2的電流。
7.【答案】D
【解析】解：(1)因?yàn)镻=U2R，額定電壓相同，40W
