廣東省江門市臺山市2021-2022學年九年級上學期期末物理試題

這是一份廣東省江門市臺山市2021-2022學年九年級上學期期末物理試題，共19頁。試卷主要包含了選擇題，填空題，作圖題，實驗題，計算題，綜合能力題等內容，歡迎下載使用。

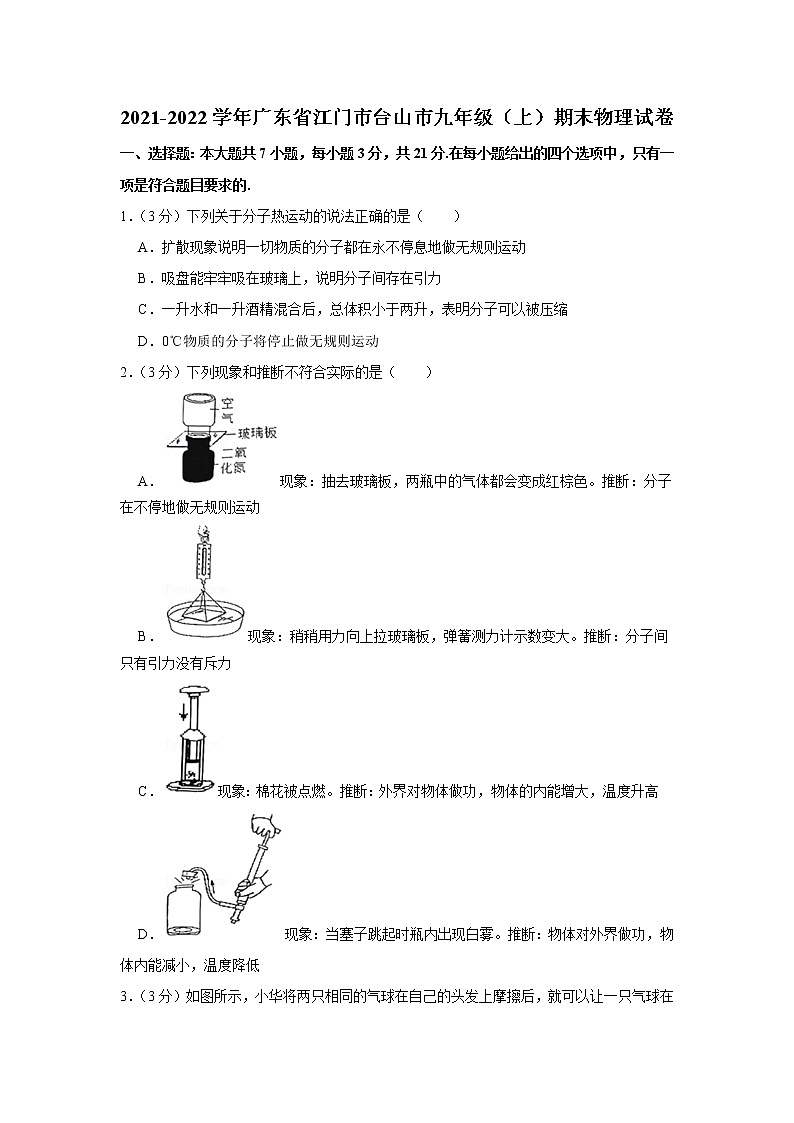

?2021-2022學年廣東省江門市臺山市九年級（上）期末物理試卷
一、選擇題：本大題共7小題，每小題3分，共21分.在每小題給出的四個選項中，只有一項是符合題目要求的.
1．（3分）下列關于分子熱運動的說法正確的是（　?。?br /> A．擴散現象說明一切物質的分子都在永不停息地做無規則運動
B．吸盤能牢牢吸在玻璃上，說明分子間存在引力
C．一升水和一升酒精混合后，總體積小于兩升，表明分子可以被壓縮
D．0℃物質的分子將停止做無規則運動
2．（3分）下列現象和推斷不符合實際的是（　?。?br /> A．現象：抽去玻璃板，兩瓶中的氣體都會變成紅棕色。推斷：分子在不停地做無規則運動
B．現象：稍稍用力向上拉玻璃板，彈簧測力計示數變大。推斷：分子間只有引力沒有斥力
C．現象：棉花被點燃。推斷：外界對物體做功，物體的內能增大，溫度升高
D．現象：當塞子跳起時瓶內出現白霧。推斷：物體對外界做功，物體內能減小，溫度降低

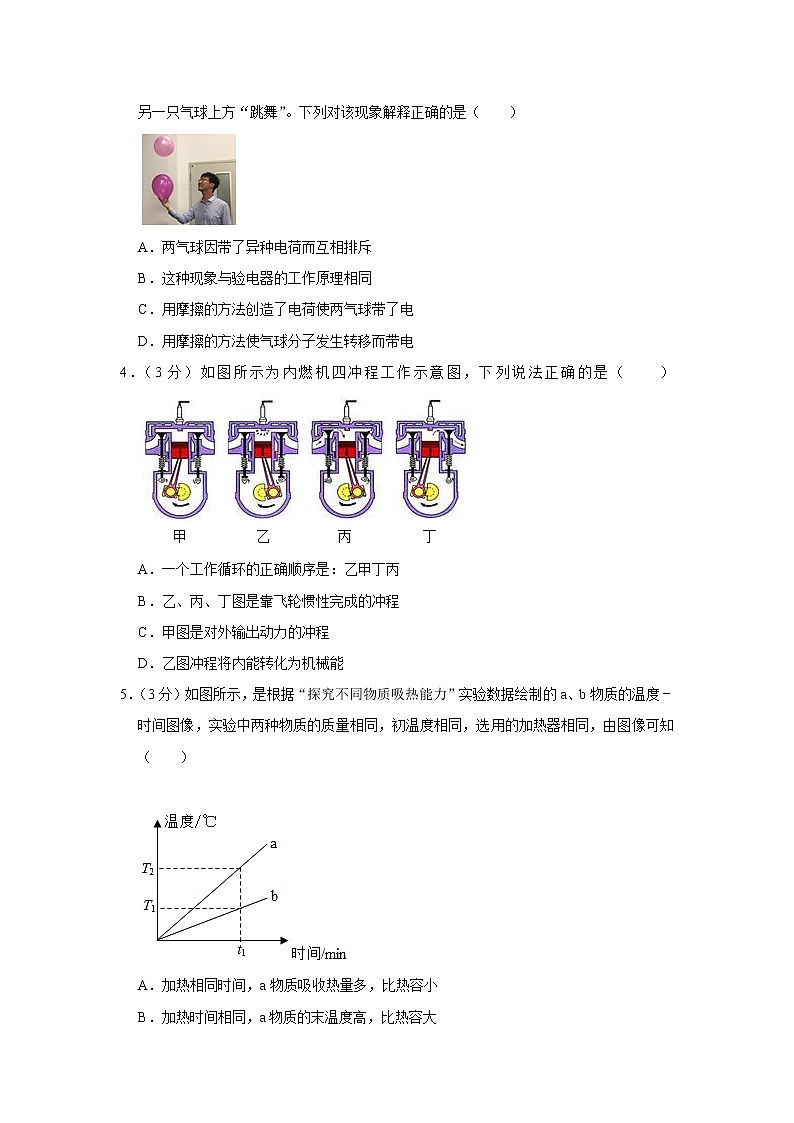

3．（3分）如圖所示，小華將兩只相同的氣球在自己的頭發上摩擦后，就可以讓一只氣球在另一只氣球上方“跳舞”。下列對該現象解釋正確的是（　　）

A．兩氣球因帶了異種電荷而互相排斥
B．這種現象與驗電器的工作原理相同
C．用摩擦的方法創造了電荷使兩氣球帶了電
D．用摩擦的方法使氣球分子發生轉移而帶電
4．（3分）如圖所示為內燃機四沖程工作示意圖，下列說法正確的是（　　）
A．一個工作循環的正確順序是：乙甲丁丙
B．乙、丙、丁圖是靠飛輪慣性完成的沖程
C．甲圖是對外輸出動力的沖程
D．乙圖沖程將內能轉化為機械能
5．（3分）如圖所示，是根據“探究不同物質吸熱能力”實驗數據繪制的a、b物質的溫度﹣時間圖像，實驗中兩種物質的質量相同，初溫度相同，選用的加熱器相同，由圖像可知（　　）


A．加熱相同時間，a物質吸收熱量多，比熱容小
B．加熱時間相同，a物質的末溫度高，比熱容大
C．吸收熱量相同，b物質溫度升高慢，比熱容小
D．吸收熱量相同，b物質的末溫度低，比熱容大

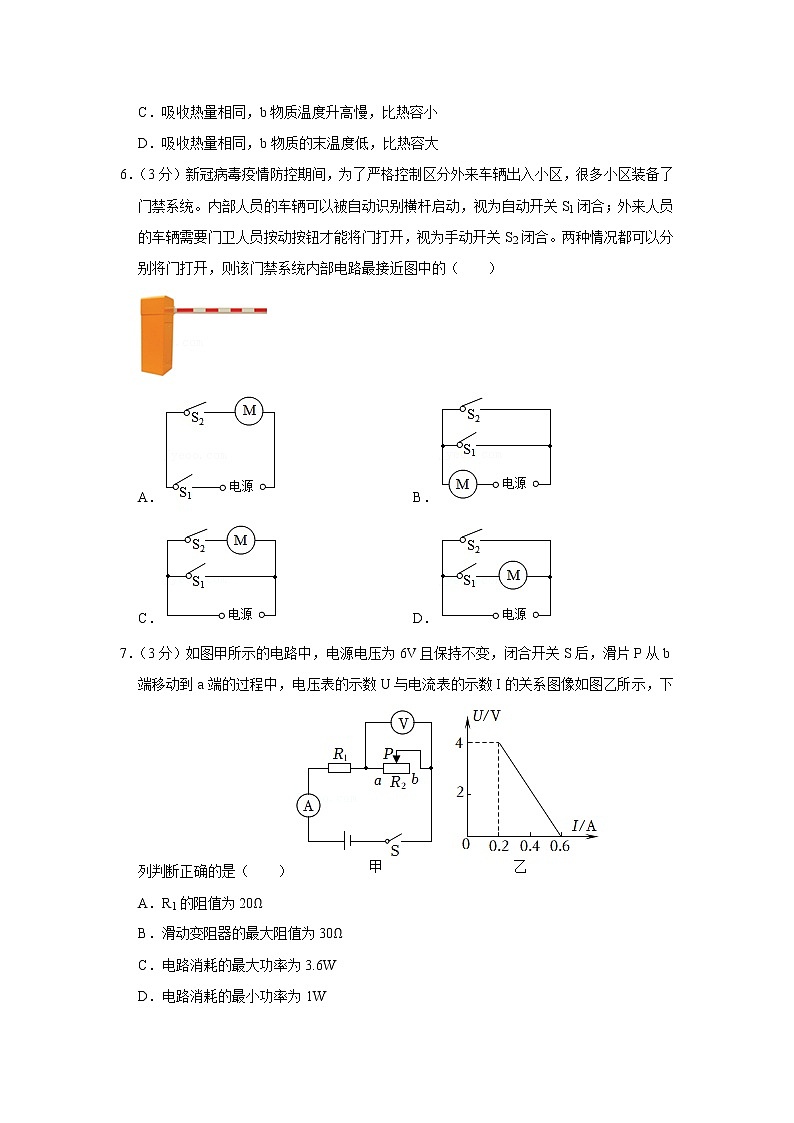

6．（3分）新冠病毒疫情防控期間，為了嚴格控制區分外來車輛出入小區，很多小區裝備了門禁系統。內部人員的車輛可以被自動識別橫桿啟動，視為自動開關S1閉合；外來人員的車輛需要門衛人員按動按鈕才能將門打開，視為手動開關S2閉合。兩種情況都可以分別將門打開，則該門禁系統內部電路最接近圖中的（　?。?br />
A． B．
C． D．
7．（3分）如圖甲所示的電路中，電源電壓為6V且保持不變，閉合開關S后，滑片P從b端移動到a端的過程中，電壓表的示數U與電流表的示數I的關系圖像如圖乙所示，下列判斷正確的是（　　）
A．R1的阻值為20Ω
B．滑動變阻器的最大阻值為30Ω
C．電路消耗的最大功率為3.6W
D．電路消耗的最小功率為1W
二、填空題：本大題共7小題，每空1分，共21分.
8．（3分）學校用消毒液對教室進行消毒，不久就能在教室門口附近聞到消毒液的氣味，這是 　 　現象；夏天這種氣味散發得更快，是因為溫度越 　 　，分子熱運動越 　 　。
9．（3分）某品牌吹風機使用了新型材料作為電阻絲，當電阻絲兩端的電壓為6V時，通過它的電流為0.3A，則它的電阻為 　 　；將它接入220V電壓時，通過它的電流為 　 　；當它兩端電壓為0時，它的電阻為 　 　。
10．（3分）質量相同的不同物質，當吸收或放出熱量相同時，比熱容越大的物質其溫度變化越 　 　；與海邊相比，沙漠的晝夜溫差更 　 　，是因為沙的比熱容比海水更 　 　。
11．（3分）如圖是四沖程汽油機的某個沖程，由圖可看出它正處于 　 　沖程，該沖程將機械能轉化為 　 　能，若該汽油機飛輪的轉速是60r/s，則汽油機每秒鐘對外做功 　 　次。

12．（3分）有兩個電阻R1和R2，它們的阻值之比是3：2，若把它們串聯在同一電路中，則通過它們的電流之比為 　 　，兩端的電壓之比為 　 　，消耗的電功率之比為 　 　。
13．（3分）在家庭電路中，各用電器之間是 　 ?。ㄟx填“串聯”或“并聯”）連接的；電熱水器的三腳插頭標有“E”的插腳是跟 　 　相接的（選填“火線”、“零線”或“地線”）；保險絲是用電阻較 　 　、熔點較低的鉛銻合金制作的。
14．（3分）為了應對新型冠狀病毒肺炎疫情，小明媽媽在家通過消毒柜加熱餐具高溫消毒，這是采用 　 ?。ㄟx填“做功”或“熱傳遞”）方式增加餐具內能；額定功率為600W的消毒柜單獨接入電路0.5小時，電能表的轉盤轉 　 　轉（忽略導線等因素的影響）；他家電能表本月末的情況如圖，所示讀數為 　 　kW?h。

三、作圖題：本題7分.
15．（2分）請根據圖實物電路，在答題卡上畫出相應的由歐圖并標注器件符號。

16．（2分）請按要求正確連接實物圖。要求：定值電阻R與滑動變阻器串聯，閉合開關S，將滑動變阻器的滑片向左移動，電壓表和電流表的示數都變小，連線不能交叉。

17．（3分）在圖中虛線框A和B內分別接入開關和電燈（元件符號：開關，電燈?），并完成三孔插座的連接，使電路符合安全用電的要求。

四、實驗題：本大題共3小題，第16、17小題5分，第18題9分，共19分.
18．（5分）（1）如圖甲所示的電路中，L1兩端的電壓為U＝3.7V，L2兩端的電壓如圖乙所示，則L2兩端的電壓U2＝　 　V，電源電壓U＝　 　V.
（2）如圖丙所示，小明用鉛筆芯制作的“模擬調光燈”。閉合開關后，左右移動回形針，小燈泡始終不亮，為檢查電路故障，小明將電壓表接到A、B兩點，測得電壓為3.0V，則A、B間 　 ?。ㄟx填“短路”或“斷路”），排除故障后，當回形針向左移動時電流 　 　，燈消耗電功率 　 　。（后二空選填“變大”、“變小”或“不變”）

19．（5分）如圖所示為“探究電流通過導體時產生的熱量與哪些因素有關”實驗的部分裝置，兩個相同的透明容器中封閉著等量的空氣。

（1）實驗中通過觀察 　 　的變化來反映電阻產生熱量的多少，下列實驗中，也運用了這種實驗方法的是 　 ?。ㄌ钚蛱枺?br /> ①探究物體的動能跟哪些因素有關
②探究杠桿的平衡條件
（2）連接好電路后閉合開關，通電一段時間，觀察到右側液面高于左側液面，如圖甲所示，表明在電流和通電時間相同的情況下，　 　越大，產生的熱量越多。
（3）圖中U形管 　 　（選填“是”或“不是”）連通器，乙圖中R3與R2并聯，目的是使通過R1與R2的 　 　不同。
（4）某小組在利用乙圖裝置實驗時，發現左右兩側U形管液面上升高度相同，與其他小組的實驗現象都不同，經檢查氣密性良好。請你分析實驗現象不同的原因：　 　。
20．（7分）在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5V，電源電壓為4.5V。

（1）閉合開關前，應先將滑動變阻器的滑片P滑到最 　 　側（選填“左”或“右”）；
（2）閉合開關后，發現燈泡不亮，檢查電路發現電壓表、電流表均有示數，則接下來的操作應是 　 　。
（3）問題解決后，移動滑動變阻器滑片，當電壓表示數為2.3V時，為了讓燈泡正常發光，此時應將滑片向 　 　側（選填“左”或“右”）移動；
（4）當燈泡正常發光時，電流表示數如圖乙所示，則小燈泡額定功率為 　 　W；
（5）下表是實驗中測量的幾組數據，其中一個電流Ⅰ的數據有誤，此數據為 　 　。
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.2
0.25
0.28

0.40
（6）要完成上述表中數據測量，實驗中滑動變阻器的總阻值至少為 　 ??；
（7）小明打算只利用兩電表中的電流表來測量小燈泡的額定功率，他增加了一個阻值為10Ω的定值電阻R0和兩個開關，設計了如圖丙所示電路，為能順利完成實驗，電阻R0、電流表A和燈泡L在圖丙虛線框中的正確對應關系為：①為 　 　，②為 　 　，③為 　 ?。ㄌ钣秒娖飨鄳淖帜福?br /> 五、計算題：本大題共2小題，第19小題6分，第20題7分，共13分.
21．（6分）“椒鹽龍吐”是臺山一道名菜，色澤金黃、外焦里嫩，深受喜愛。炸制這道菜需要用到菜籽油，并且控制油溫是關鍵，某粵菜廚師在做“椒鹽龍吐”時，將1kg的菜籽油從25℃加熱到175℃。已知菜籽油的沸點為335℃，c油＝2.0×103J/（kg?℃），求：
（1）菜籽油吸收的熱量Q；
（2）若要將這些油從25℃加熱至沸點，所需熱量由天然氣燃燒來提供，天然氣灶將燃燒放出的熱量被有效利用的熱效率為62%，則需要消耗多少m3的天然氣？（天然氣熱值為4.0×107J/m3）
22．（7分）在抗擊新冠肺炎疫情期間，中醫為診療發揮了積極作用，成為世界矚目的“中國戰法”重要組成部分。如圖甲所示為小明同學家的電中藥壺，有“猛火”和“文火”兩個擋位，工作電路簡化為圖乙所示，其中S'為擋位開關，R1、R2為定值電阻，A、B為阻值可忽略不計的指示燈。當電中藥壺處于猛火擋時，紅燈亮；處于文火擋時，綠燈亮。已知電中藥壺額定電壓為220V，文火擋的額定功率為242W，R2＝180Ω。
（1）判斷B燈是紅燈還是綠燈？
（2）電中藥壺猛火擋的額定功率是多少？
（3）暑假的一天晚上，小明將電中藥壺插上220V電源，幫奶奶熬藥，先用猛火擋加熱5min至沸騰后，再用文火擋慢熬50min，共消耗電能是多少？

六、綜合能力題：本大題共3小題，第21小題7分，第22、23小題各6分，共19分.
23．（7分）目前，油電混合動力汽車由于環保、經濟、實用，很受市場歡迎。車上有大容量鋰電池，電池電量充足時，使用電動機提供動力；電池電量不足時，使用汽油機提供動力。鋰電池在快耗盡前應及時充電，在充電時，鋰電池相當于 　 　（選填“用電器”或“電源”）；根據你對汽車兩個前車燈的觀察，這兩個車燈之間的關系應是 　 ?。ㄟx填“串聯”或“并聯”）的；電動機提供動力時，是汽車將電池內儲存的 　 　能轉化為電能，再將電能轉化為汽車的 　 　能，從而驅動汽車運動；汽油機工作時，要經歷吸氣、壓縮、　 　、排氣這四個沖程，發動機使用水做冷卻劑是因為水的 　 　大；干毛巾剛擦完車玻璃后，很容易吸附灰塵，這是因為帶電體能 　 　。
24．（7分）在冬季，很多汽車都配置電加熱座椅墊，如圖甲所示為某款具有加熱功能的座椅墊。通過觀察和研究，小明了解到該座椅墊有“高溫”、“低溫”和“關”三個擋位，“高溫”擋功率為36W，“低溫”擋功率為12W。該座椅墊加熱部分的電路簡圖如圖乙所示，電源電壓為24V，S為擋位切換開關。R1和R2為電熱絲。
（1）該座椅墊加熱的原理是 　 　；
（2）當座椅墊處于“關”擋時，電路處于 　 　狀態（選填“短路”、“斷路”、“正常”）；
（3）當座椅墊處于“低溫”擋加熱時，電路中的電流是 　 　A；
（4）當座椅墊處于“高溫”擋加熱時，電路中的電流是 　 　A；電熱絲R1的阻值是 　 　，工作10min產生的熱量是 　 　J。

25．（7分）陽江尤魚橋損壞嚴重，經查是經過車輛嚴重超載是造成的主要原因，因此限制車輛超載有著重要意義。小希設計了一個模擬超載報警裝置，如圖所示，模擬車輛放置在托盤內。已知電源電壓恒定不變，報警器的阻值R0恒為10Ω，壓敏電阻R固定放置，壓敏電阻R的阻值與所受到的壓力F變化的關系如下表所示。
壓力F/N
0
10
20
30
40
…
電阻R/Ω
40
22
12
10
6
…
閉合開關S，托盤空載時，電流表的示數為0.2A；當模擬車輛重量逐漸增大，電流表示數達到0.5A時，報警器開始發出報警信號。托盤的質量忽略不計。求：
（1）由上表可知，壓敏電阻R的阻值隨著所受到的壓力F減小而　 　。
（2）托盤空載時壓敏電阻的阻值為　 　Ω，電源電壓為　 　V。
（3）報警器剛好開始報警時，壓敏電阻的阻值為　 　Ω，壓敏電阻的阻值所受的壓力為　 　N，電路消耗的總功率為　 　W。


2021-2022學年廣東省江門市臺山市九年級（上）期末物理試卷
參考答案與試題解析
一、選擇題：本大題共7小題，每小題3分，共21分.在每小題給出的四個選項中，只有一項是符合題目要求的.
1．【解答】解：
A、擴散現象說明分子在永不停息地做無規則運動，故A正確；
B、吸盤在大氣壓力作用下牢牢地吸在玻璃上，該現象與分子間的引力無關，故B錯誤；
C、一升水和一升酒精混合后，總體積小于兩升，這現象表明分子間存在間隙，故C錯誤；
D、分子在永不停息地做無規則運動，所以0℃物質的分子仍在做無規則運動，故D錯誤。
故選：A。
2．【解答】解：A、抽去玻璃板后，兩瓶中的氣體逐漸混合，兩瓶中的氣體都會變成紅棕色，屬于擴散現象，說明氣體分子在不停地做無規則運動，故A正確；
B、因為玻璃和水接觸在一起，并且玻璃分子和水分子間的距離在引力作用的范圍內，故水分子和玻璃分子之間存在相互作用的引力，故向上拉玻璃板時，彈簧測力計的讀數將變大，該實驗不能說明分子之間無斥力，故B錯誤；
C、將活塞迅速下壓，壓縮氣體做功，使筒內的氣體內能變大，溫度升高，達到棉花的燃點，使棉花燃燒，故C正確；
D、向燒瓶內打氣，當瓶塞跳出時，瓶內氣體膨脹對外做功，溫度降低，內能減小，水蒸氣液化形成白霧，說明物體對外界做功，物體內能減小，故D正確。
故選：B。
3．【解答】解：A、兩只相同的氣球在自己的頭發上摩擦后，兩只氣球帶同種電荷而互相排斥，故A錯誤；
B、驗電器的原理是同種電荷互相排斥，故兩只氣球相互排斥的原理和驗電器工作原理相同，故B正確；
CD、由于不同物質的原子核束縛電子的本領不同，當兩個不同物體互相摩擦的時候，束縛電子本領弱的就會失去電子，失去電子的物體因缺少電子帶正電；束縛電子能力強的就會得到電子，得到電子的物體因有多余的電子而帶等量的負電。所以用摩擦的方法使氣球電子發生轉移而帶電，故CD錯誤。
故選：B。
4．【解答】解：
甲圖中兩個氣閥都關閉，活塞向上運動，是壓縮沖程，此沖程機械能轉化為內能；
乙圖中進氣門打開，活塞向下運行，氣缸容積增大，是吸氣沖程；
丙圖中排氣門打開，活塞向上運動，氣缸容積減小，是排氣沖程；
丁圖中兩個氣閥都關閉，火花塞點火，活塞下運動，是做功沖程，此沖程將內能轉化為機械能；
A、四個沖程的正確順序是乙甲丁丙，故A正確；
B、四沖程內燃機工作時，只有做功沖程對外輸出功，依靠飛輪的慣性來完成的沖程有吸氣沖程、壓縮沖程和排氣沖程，甲乙丙圖是靠飛輪慣性完成的沖程，故B錯誤；
C、甲圖為壓縮沖程，在該沖程中將機械能轉化為內能，不是對外輸出動力的沖程，故C錯誤；
D、乙圖為吸氣沖程，沒有能量的轉化，故D錯誤。
故選：A。
5．【解答】解：
AB、由圖可知，加熱相同時間，由于用相同的加熱器加熱，則物質吸收熱量是相同的，a的溫度升高的快，則a的比熱容小，故AB錯誤；
CD、吸收熱量相同，加熱的時間相同，b物質溫度升高慢，則b的比熱容大，故D正確，C錯誤。
故選：D。
6．【解答】解：經分析可知，自動開關S1和手動開關S2并聯，且開門電動機位于干路。
A.由電路圖可知，只有自動開關S1和手動開關S2共同閉合時，開門電動機才能工作，故A不符合題意；
B.由電路圖可知，自動開關S1和手動開關S2并聯，且開門電動機位于干路，故B符合題意；
C.由電路圖可知，自動開關S1閉合時會造成電源短路，故C不符合題意；
D.由電路圖可知，手動開關S2閉合時會造成電源短路，故D不符合題意。
故選：B。
7．【解答】解：由電路圖可知，閉合開關S后，定值電阻R1與滑動變阻器R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流。
（1）當滑片位于a端時，變阻器接入電路中的電阻為零，此時電路中的電流最大，
由圖乙可知，電路中的最大電流I大＝0.6A，
由歐姆定律可得R1的阻值：R1＝＝＝10Ω，故A錯誤；
（2）當電路中的電流最小時，電路消耗的電功率最小，由圖乙可知，電路中的最小電流I?。?.2A，
則電路消耗的最小功率：P?。経I小＝6V×0.2A＝1.2W，故D錯誤；
（3）當滑片位于b端時，變阻器接入電路中的電阻最大，此時電路的電流最小，
根據串聯分壓原理可知此時電壓表的示數最大，
由圖乙可知，電路中的最小電流I?。?.2A，電壓表的最大示數U2＝4V，
則滑動變阻器的最大阻值：R2＝＝＝20Ω，故B錯誤；
（4）當電路中的電流最大時，電路消耗的電功率最大，
則電路消耗的最大功率：P大＝UI大＝6V×0.6A＝3.6W，故C正確。
故選：C。
二、填空題：本大題共7小題，每空1分，共21分.
8．【解答】解：我們會聞到“消毒液”的氣味，這是擴散現象，擴散現象表明一切物質的分子都在不停地做無規則運動。溫度越高，分子的熱運動越劇烈。
故答案為：擴散；高；劇烈。
9．【解答】解：由歐姆定律可得定值電阻的阻值：R＝＝＝20Ω，
因電阻是導體本身的一種性質，與其兩端的電壓和通過的電流無關，所以，當電阻兩端電壓為220V或0時，該定值電阻的阻值仍為20Ω不變，
它接入220V電壓時，通過它的電流為：I′＝＝＝11A。
故答案為：20Ω；11A；20Ω。
10．【解答】解：質量相同的不同物質，當吸收或放出熱量相同時，根據Q＝cmΔ可知，比熱容越大的物質其溫度變化越?。?br /> 沿海地區，水多；內陸地區水少、沙石多，因為砂石的比熱容比海水的比熱容小，白天，相同質量的沙石和水比較，吸收相同的熱量，沙石的溫度升高的多；夜晚，放出相同的熱量，沙石的溫度降低的多，導致沙漠地區晝夜溫差比沿海地區大。
故答案為：??；大；小。
11．【解答】解：從圖中可以看出，兩個氣門關閉，活塞上行，是壓縮沖程，此沖程中，機械能轉化為內能；
飛輪的轉速是60r/s，因為飛輪轉動一圈完成兩個沖程，所以1s可以完成2×60＝120個沖程，完成四個沖程，對外做功一次，所以1s可以做功30次。
故答案為：壓縮；內；30。
12．【解答】解：把它們串聯在同一電路中，因為串聯電路中的電流處處相等，則通過它們的電流之比為：1：1；
根據U＝IR可知兩端的電壓之比為：＝＝＝；
根據P＝UI可知消耗的電功率之比為：＝＝＝。
故答案為：1：1；3：2；3：2。
13．【解答】解：在家庭電路中，各用電器工作時互不影響，是并聯的；
電熱水器的三腳插頭標有“E”的插腳是跟地線相接的，當電熱水器的金屬外殼帶電時，電荷會通過接地線導走，不會發生觸電事故；
家用保險絲是由電阻率較大而熔點較低的鉛銻合金制成的，當電路中電流過大時，會產生大量的熱而熔斷，保護電路。
故答案為：并聯；地線；大。
14．【解答】解：（1）在家中通過蒸煮加熱給餐具高溫消毒，這是采用熱傳遞方式增加餐具內能；
（2）額定功率為600W的消毒柜單獨接入電路0.5小時，消耗的電能為：W＝Pt＝0.6kW×0.5h＝0.3kW?h；
電能表中標有“2500r/kW?h”，表示每消耗1kW?h的電能電能表轉盤轉動2500圈，
則消耗電能0.3kW?h轉的圈數為：n＝2500r/kW?h×0.3kW?h＝750轉；
（3）由圖可知，李明家本月末電能表示數為926.5kW?h。
故答案為：熱傳遞；750；926.5。
三、作圖題：本題7分.
15．【解答】解：由實物圖知，開關、L1、L2依次連接在電源兩極上，即兩燈串聯，電壓表并聯在L1兩端，電路圖如圖所示：
。
16．【解答】解：定值電阻R與滑動變阻器串聯，則滑動變阻器與定值電阻前后接入電路中；閉合開關S，將滑動變阻器的滑片向左移動，電流表示數變小，根據歐姆定律可知，電路中的總電阻變大，即滑動變阻器電阻變大，所以應接下方的右接線柱；根據U＝IR可知，電流變小，定值電阻兩端的電壓變小，根據串聯電路的電壓關系可知，滑動變阻器兩端的電壓變大，所以電壓表接到定值電阻的兩端，如圖所示：

17．【解答】解：火線先過開關再入燈泡，由燈泡連到零線。因此B方框內應為開關，A方框內應為燈泡；
三孔插座的上面的孔接地線，左孔接入零線，右孔接火線。如圖所示：

四、實驗題：本大題共3小題，第16、17小題5分，第18題9分，共19分.
18．【解答】解：（1）當開關S閉合時，電路是一個串聯電路，電壓表測量的是L2兩端的電壓，由圖乙可知，此圖中電壓表接的是小量程，故分度值是0.1V，故示數U2＝2.3V；
已知L1兩端的電壓為U1＝3.7V，故電源電壓U＝U1+U2＝3.7V+2.3V＝6V；
（2）閉合開關后，左右移動回形針，小燈泡始終不亮，為檢查電路故障，小芳將電壓表接到A、B兩點，測得電壓為3.0V，電壓表有示數則說明有微弱電流從電源正極經過滑動變阻器再經過電壓表回到電源負極，說明變阻器是通的是好的，則A、B間斷路；
排除故障后，如圖將右端導線向左移動，導線接入電路的電阻變小，總電阻變小，根據歐姆定律可知，電路中的電流變大，通過小燈泡的電流變大，小燈泡的亮度將變亮。
故答案為：（1）2.3；6；（2）斷路；變大；變亮。
19．【解答】解：（1）電流通過導體產生熱量的多少不能直接觀察，根據轉換法，實驗中通過觀察U形管液面高度的變化來反映電阻產生熱量的多少；
①探究物體的動能跟哪些因素有關時物體動能的大小通過木塊被推動的距離來反映，這用到了轉換法，故①符合題意；
②探究杠桿的平衡條件多次實驗找普遍規律，沒有采用轉換法，故②不符合題意；
（2）連接好電路后閉合開關，通電一段時間，觀察到右側液面高于左側液面，說明右側電阻大產生的熱量多，故可以得出在電流和通電時間相同的情況下，電阻越大，產生的熱量越多；
（3）由圖知，U形管內注入適量紅墨水，有一端開口，另一端上端不開口，下端連通，所以不屬于連通器；
圖乙裝置中，R1＝R2＝R3，其中R3與R2并聯，根據并聯電路的電流關系可知，通過這兩個電阻的電流是不同的，故目的是使通過R1和R2的電流不相等；
（4）某小組在利用乙圖裝置實驗時，發現左右兩側U形管液面上升高度相同，說明左右兩側產生的熱量相同，因為R1＝R2，且R1和R2產生的熱量相同，說明R3中沒有電流，故可能電阻R3斷路了。
故答案為：（1）液面的高度差； ①；（2）電阻；（3）不是；電流；（4）電阻R3斷路。
20．【解答】解：（1）為了保護電路，閉合開關前，應先將滑動變阻器的滑片P滑到阻值最大處，即最左側；
（2）電壓表、電流表均有示數，說明電路是通路，小燈泡不亮有可能電路中電流太小，滑動變阻器電阻過大，接下來應該向B端移動滑片，觀察燈泡是否發光；
（3）問題解決后，移動滑動變阻器滑片，當電壓表示數為2.3V時，小于燈泡額定電壓2.5V，為了讓燈泡正常發光，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小變阻器兩端的電壓，根據分壓原理，應減小變阻器接入電路的阻值，故此時應將滑片向右側移動；
（4）由圖乙可知，電流表選用小量程，分度值0.02A，其示數為0.3A，小燈泡額定功率為：
P＝UI＝2.5V×0.3A＝0.75W；
（5）小燈泡的電阻隨著溫度的升高而增大，即隨著燈泡兩端的電壓的增大而增大，根據歐姆定律可知小燈泡的電阻從左向右依次是5Ω，6Ω、7.14Ω、8.33Ω、7.5Ω，故第5組電流數據有誤，此數據為0.40；
（6）根據表中數據，燈泡兩端電壓最小為1V，此時滑動變阻器接入電路的阻值最大，其電壓為UR＝U﹣UL＝4.5V﹣1V＝3.5V，此時電路中的電流為0.2A，滑動變阻器的阻值為：
R＝＝＝17.5Ω，要完成上述表中數據測量，實驗中滑動變阻器的總阻值至少為17.5Ω；
（7）若不用電壓表，根據并聯電路各支路兩端電壓相等的特點，應讓小燈泡和定值電阻并聯，調節滑動變阻器，使通過定值電阻的電流滿足IR0＝2.5V，則此時小燈泡兩端電壓就是2.5V，所以①是小燈泡（L），②是定值電阻（R0），③是電流表（A）；
閉合開關S、S2，斷開S1，調節滑片，使電流表示數為I0＝＝＝0.25A，此時小燈泡兩端電壓就是2.5V，然后再閉合S1，斷開S2，讀出電流表的示I，則通過小燈泡的額定電流I﹣0.25A，則小燈泡額定功率P額＝U額I額＝2.5V×（I﹣0.25A）。
故答案為：（1）左；（2）向B端移動滑片，觀察燈泡是否發光；（3）右；（4）0.75；（5）0.40；（6）17.5Ω；（7）①L；②R0；③A。
五、計算題：本大題共2小題，第19小題6分，第20題7分，共13分.
21．【解答】解：（1）菜籽油吸收的熱量Q＝cm（t﹣t0）＝2.0×103J/（kg?℃）×1kg×（175℃﹣25℃）＝3×105J；
（2）要將這些油加熱至沸點，需要吸收的熱量Q吸＝cm（t′﹣t0）＝2.0×103J/（kg?℃）×1kg×（335℃﹣25℃）＝6.2×105J，
天然氣完全燃燒放出的熱量Q放＝＝＝1×106J，
需要天然氣的體積V＝＝＝0.025m3。
答：（1）菜籽油吸收的熱量為3×105J；
（2）將這些油從25℃加熱至沸點，需要消耗0.025m3的天然氣。
22．【解答】解：指示燈的阻值忽略，當開關S閉合，S′打至觸點M時，電路為兩電阻和指示燈B的串聯的電路，此時電路中總電阻較大，根據P＝可知總功率較小，電中藥壺處于文火擋；
當開關S閉合，S′打至觸點N時，電路為R1和指示燈A的串聯電路，此時電路中總電阻較小，根據P＝可知總功率較大，電中藥壺處于猛火擋；
（1）根據上述分析可知，當開關S閉合，S′接M時，B燈亮，電中藥壺處于文火擋，此時綠燈亮，故B燈是綠燈；
（2）文火擋的額定功率為242W，根據P＝可知總電阻為：
R＝＝＝200Ω，
由串聯電路電阻的規律知R1的電阻為：
R1＝R﹣R2＝200Ω﹣180Ω＝20Ω，
電中藥壺猛火擋的額定功率為：
P猛火＝＝＝2420W；
（3）猛火擋加熱5min消耗的電能為：
W1＝P猛火t＝2420W×5×60s＝7.26×105J，
文火擋慢熬50min消耗的電能為：
W2＝P文火t′＝242W×50×60s＝7.26×105J，
共消耗電能為：
W＝W1+W2＝7.26×105J+7.26×105J＝1.452×106J。
答：（1）B燈是綠燈；
（2）電中藥壺猛火擋的額定功率為2420W；
（3）共消耗電能是1.452×106J。
六、綜合能力題：本大題共3小題，第21小題7分，第22、23小題各6分，共19分.
23．【解答】解：（1）在充電時，鋰電池消耗了電能，相當于用電器；
（2）對汽車兩個前車燈工作時互不影響，是并聯的；
（3）電動機提供動力時，電池內儲存的化學能轉化為電能，電動機再將電能轉化為汽車的機械能；
（4）汽油機工作時，要經歷吸氣、壓縮、做功、排氣這四個沖程；
（5）用水做冷卻劑是因為水的比熱容較大，在相同條件下水能吸收更多的熱量；
（6）由于帶電體能吸引輕小物體，所以干毛巾剛擦完車玻璃，很容易吸附灰塵。
故答案為：用電器；并聯；化學；機械；做功；比熱容；吸引輕小物體。
24．【解答】解：（1）該座椅墊通電時把電能轉化為電能，所以該座椅墊加熱的原理是電流的熱效應；
（2）由圖乙可知，當座椅墊處于“關”擋時，電路處于斷路狀態；
（3）由P＝UI可知，當座椅墊處于“低溫”擋加熱時，電路中的電流：I低溫＝＝＝0.5A；
（4）由P＝UI可知，當座椅墊處于“高溫”擋加熱時，電路中的電流：I高溫＝＝＝1.5A；
由圖乙可知，當座椅墊處于“高溫”擋加熱時，電路中只有R1工作，
由I＝可知，R1的阻值：R1＝＝＝16Ω；
R1工作10min產生的熱量：Q＝W＝P高溫t＝36W×10×60s＝2.16×104J。
故答案為：（1）電流的熱效應；（2）斷路；（3）0.5；（4）1.5；16Ω；2.16×104。
25．【解答】解：（1）由表格數據可知，壓敏電阻R的阻值隨著所受到的壓力F增大而減??；
（2）由表格數據可知，當踏板空載時（F＝0N），壓力傳感器的電阻為R＝40Ω，已知R0＝10Ω，
電源電壓為：U＝I（R+R0）＝0.2A×（40Ω+10Ω）＝10V；
（3）電流表示數達到0.5A時，報警器開始發出報警信號，
根據歐姆定律I＝知，
總電阻為：R總＝＝＝20Ω，
此時壓力傳感器的電阻為：
R′＝R總﹣R0＝20Ω﹣10Ω＝10Ω；
由表格數據知壓敏電阻所受到的壓力F為30N；
電路消耗的總功率為：P＝UI＝10V×0.5A＝5W。
答故答案為：（1）增大；（2）40；10；（3）10；30；5。
