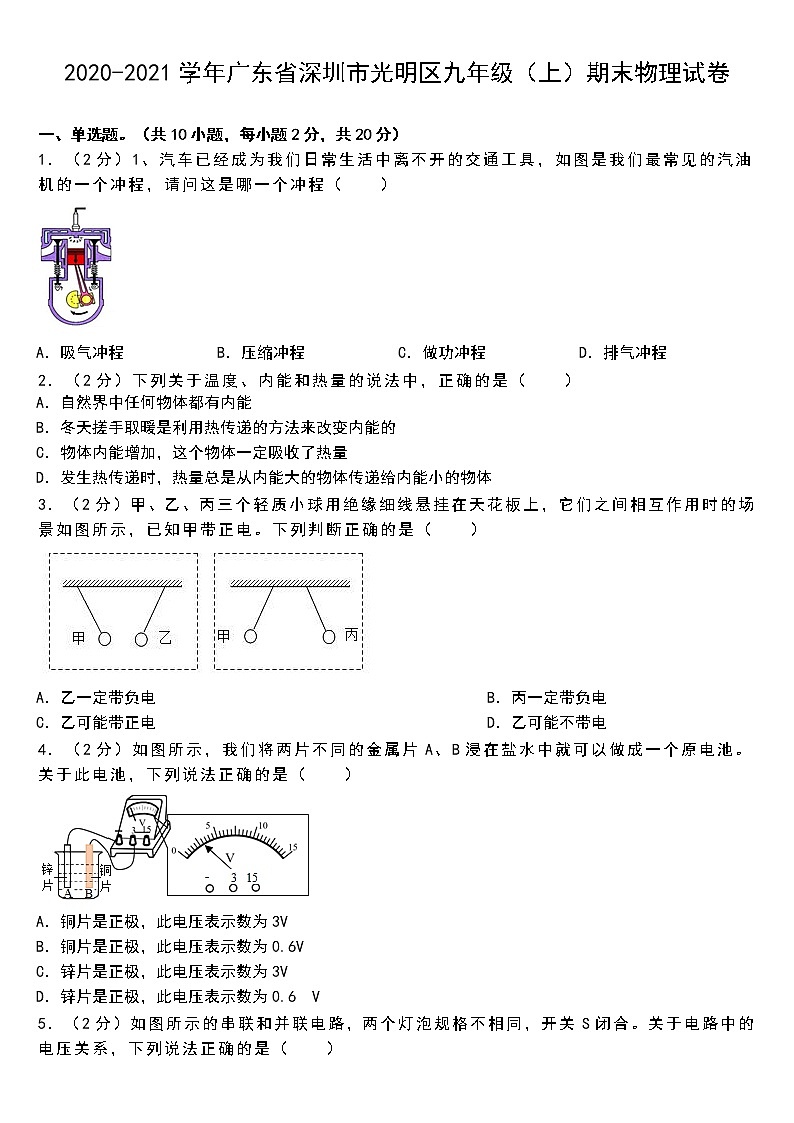

2020-2021學年廣東省深圳市光明區九年級（上）期末物理試卷

這是一份2020-2021學年廣東省深圳市光明區九年級（上）期末物理試卷，共7頁。試卷主要包含了單選題，多選題，實驗題，計算題，綜合分析題等內容，歡迎下載使用。
一、單選題。（共10小題，每小題2分，共20分）
1．（2分）1、汽車已經成為我們?nèi)粘Ｉ钪须x不開的交通工具，如圖是我們最常見的汽油機的一個沖程，請問這是哪一個沖程（ ）
2．（2分）下列關于溫度、內能和熱量的說法中，正確的是（ ）
3．（2分）甲、乙、丙三個輕質小球用絕緣細線懸掛在天花板上，它們之間相互作用時的場景如圖所示，已知甲帶正電。下列判斷正確的是（ ）
4．（2分）如圖所示，我們將兩片不同的金屬片A、B浸在鹽水中就可以做成一個原電池。關于此電池，下列說法正確的是（ ）

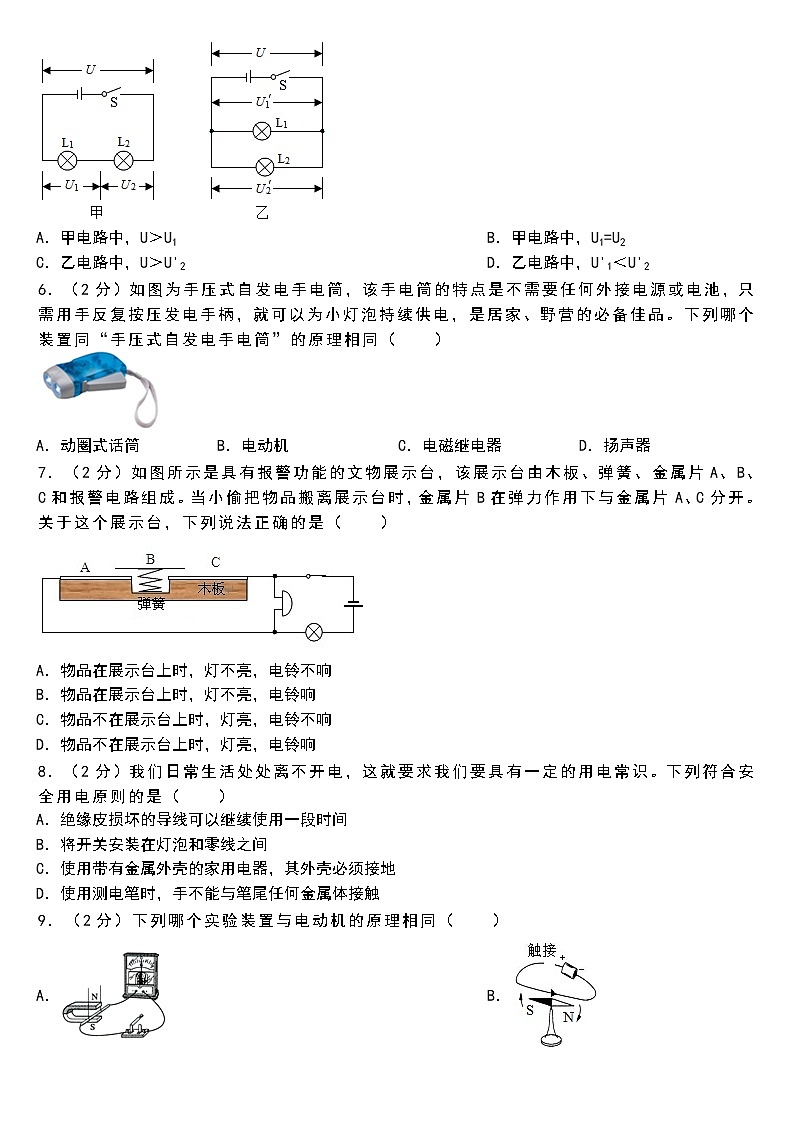

5．（2分）如圖所示的串聯和并聯電路，兩個燈泡規格不相同，開關S閉合。關于電路中的電壓關系，下列說法正確的是（ ）
6．（2分）如圖為手壓式自發電手電筒，該手電筒的特點是不需要任何外接電源或電池，只需用手反復按壓發電手柄，就可以為小燈泡持續供電，是居家、野營的必備佳品。下列哪個裝置同“手壓式自發電手電筒”的原理相同（ ）
7．（2分）如圖所示是具有報警功能的文物展示臺，該展示臺由木板、彈簧、金屬片A、B、C和報警電路組成。當小偷把物品搬離展示臺時，金屬片B在彈力作用下與金屬片A、C分開。關于這個展示臺，下列說法正確的是（ ）
8．（2分）我們?nèi)粘Ｉ钐幪庪x不開電，這就要求我們要具有一定的用電常識。下列符合安全用電原則的是（ ）
9．（2分）下列哪個實驗裝置與電動機的原理相同（ ）

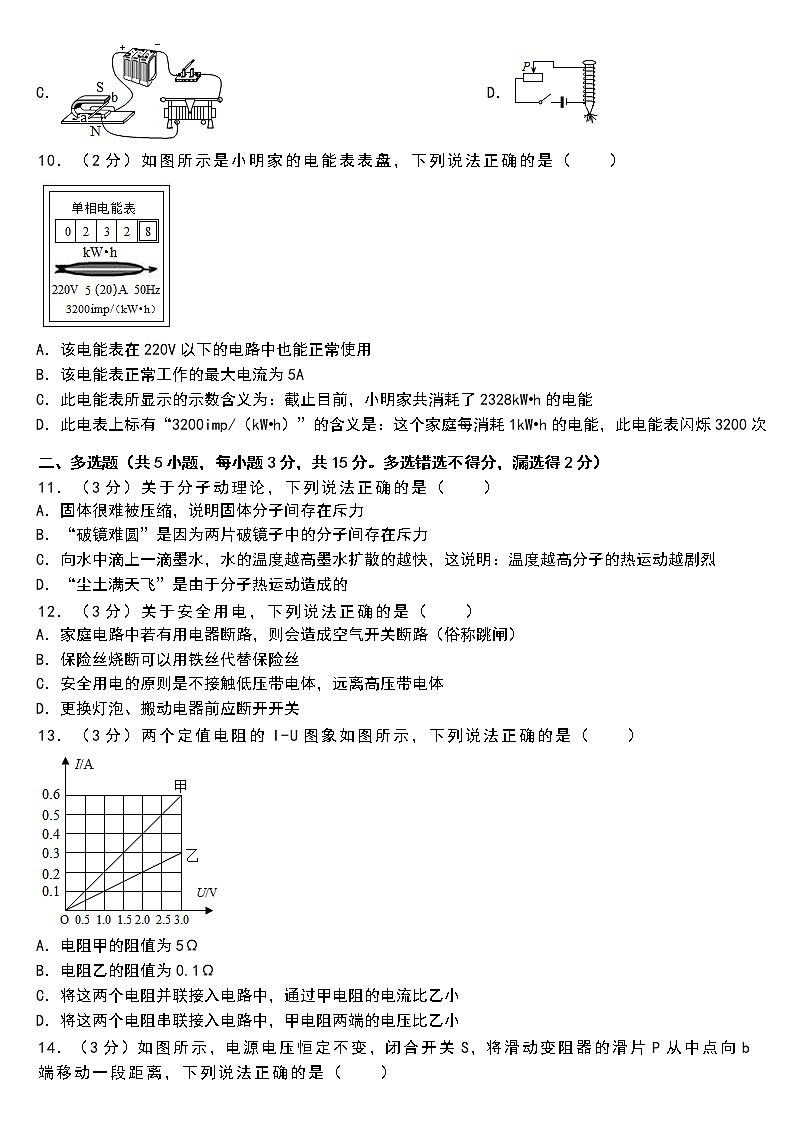

10．（2分）如圖所示是小明家的電能表表盤，下列說法正確的是（ ）
二、多選題（共5小題，每小題3分，共15分。多選錯選不得分，漏選得2分）
11．（3分）關于分子動理論，下列說法正確的是（ ）
12．（3分）關于安全用電，下列說法正確的是（ ）
13．（3分）兩個定值電阻的I-U圖象如圖所示，下列說法正確的是（ ）
14．（3分）如圖所示，電源電壓恒定不變，閉合開關S，將滑動變阻器的滑片P從中點向b端移動一段距離，下列說法正確的是（ ）
15．（3分）如圖所示為探究“電流通過導體產生的熱量與哪些因素有關”的實驗裝置。兩個透明容器中密封著等量的空氣，U形管中液面高度的變化反映密閉空氣溫度的變化。將容器中的電阻絲R1、R2串聯在電路中，且R1＜R2。下列說法正確的是（ ）
三、實驗題。（共2小題，每空1分，作圖1分，共14分）
16．（6分）小明在做探究電流與電阻關系實驗，請你幫助他完成下列步驟：
（1）如圖甲所示，a為 ________，b為 ________。（選填“電流表”或“電壓表”）
（2）閉合電路后，小明發現電流表如圖乙所示，其原因是：________。
（3）為達到實驗目的，實驗過程中應控制 ________不變。本實驗中滑動變阻器的作用是：
第一、保護電路；第二、________________。
（4）小明排除了電路各種故障，正確實施實驗步驟，得到的數據如下表。分析表中數據，可以得出結論：________________________________。
17．（8分）小明在做“測量小燈泡的電功率”實驗，小燈泡額定電壓為3V（電阻約為10Ω），電源電壓為6V。
（1）連接電路時，開關應處于 _______狀態。閉合開關前，滑動變阻器的滑片P應處于 _______（選填“A”或“B”）端。
（2）請你用筆畫線完成電路連接。
（3）閉合開關后，電流表幾乎沒有示數，電壓表有示數，則故障可能是 _______。
A.開關開路
B.電壓表短路
C.小燈泡斷路
（4）排除故障后電壓表示數如圖乙所示，若測量小燈泡的額定功率，則應該向 _______（選填“A”或“B”）端移動滑動變阻器的滑片P。
（5）當小燈泡兩端電壓達到額定電壓時，電流表的示數如圖丙所示，則小燈泡的額定電流是 _______A，額定功率是 _______W。
（6）通過這個實驗，還能測量小燈泡的 _______。
四、計算題（共2小題，共15分）
18．（7分）電陶爐是利用電流熱效應將電能轉化為內能的一種爐灶設備，其主要結構由發熱盤、微晶板、電控系統溫控系統和爐體組成。電陶爐具有漸進式溫升、三重熱均衡、無局部高溫等特點，而且電陶爐對鍋具材質無特殊要求，也無電磁輻射危害。小明用一臺新買的功率為2000W的電陶爐給一壺水加熱，已知這壺水的質量是2kg，初始溫度為20℃。
（1）要燒開這壺水至少需要多少焦耳的熱量？[加熱過程始終在一個標準氣壓下，c水=4.2×103J/（kg?℃）]
（2）完全燃燒至少多少千克的酒精才能釋放出（1）問中所需的熱量？（q酒精=3×107J/kg）
19．（8分）有一個蒸飯器，其內部簡化電路圖如圖所示。這個蒸飯器有三個擋位，其高溫擋功率為2200W，中溫擋功率是1100W。求：
（1）R1和R2的電阻；
（2）低溫擋功率。
五、綜合分析題（請在20和21中任選一題完成，并在答題卡，上填涂你準備完成的題號。每空1分，共6分）
20．（6分）有這樣一個電熱茶具座（如圖甲），它有加熱和保溫兩個功能，原理圖如圖乙所示。
其工作過程是：
（1）將S接到“加熱”擋位，電磁鐵A通電吸引彈性銜鐵，使觸點D、E接觸。受控電路中電熱絲R1工作，對茶具座加熱。電磁鐵A的上端是 __________極，電磁鐵增加鐵芯的作用是 __________（選填“增強磁性”或“減弱磁性”）。若U2=12V，R2=10Ω，則控制電路中的電流為 __________A。（忽略電磁鐵中導線電阻）
（2）當需要保溫時可將開關S接到“保溫”擋位。熱敏電阻R3和加熱電阻R1都在茶具底座下部。隨著溫度升高，控制電路的總電阻增大，控制電路的電流 __________（選填“增大”或“減小”），當控制電路中的電流小于0.1A時，彈性銜鐵自動向上彈開，受控電路斷路，加熱電阻R停止工作。在斷開電路的一瞬間，熱敏電阻R3的電阻值為 __________Ω。
（3）請列舉出一種生產生活中利用電磁鐵的實例： __________ __________。（合理即可）
21．（6分）通電導線周圍存在磁場最早是丹麥物理學家 _________發現的，地磁場的N極在地理的 _________極（選填“南”或“北”）附近。如圖所示，閉合開關使螺線管通電，A螺線管的上端相當于磁體的 _________極，可以觀察到左邊彈簧 _________，右邊彈簧 _________（后兩空選填“伸長”“不變”或“縮短”）。電磁鐵的磁性與電流方向 _________（選填“有關”或“無關”）。
答案：
1-5 CADBA 6-10 ADCCD
11、AC 12、CD 13、AD 14、BC 15、AC
16、（1）電流表；電壓表；（2）電流表的正負接線柱接反了；（3）電壓；控制電阻R兩端的
電壓不變；（4）電阻兩端的電壓一定時，通過導體的電流與導體的電阻成反比。
（1）斷開；A；（2）如上所示；（3）C；（4）B；（5）0.24；0.72； （6）電阻。
（1）要燒開這壺水至少需要6.72×105J的熱量；（2）完全燃燒至少2.24×10-2kg的酒精才能釋放出（1）問中所需的熱量。
（1）R1和R2的電阻分別為44Ω、44Ω。
（2）低溫擋功率為550W。
（1）N；增加磁性；1.2； （2）減??；110；（3）衛生間里感應式?jīng)_水器的閥門。
21、奧斯特；南；N；伸長；縮短；無關
A．吸氣沖程
B．壓縮沖程
C．做功沖程
D．排氣沖程
A．自然界中任何物體都有內能
B．冬天搓手取暖是利用熱傳遞的方法來改變內能的
C．物體內能增加，這個物體一定吸收了熱量
D．發生熱傳遞時，熱量總是從內能大的物體傳遞給內能小的物體
A．乙一定帶負電
B．丙一定帶負電
C．乙可能帶正電
D．乙可能不帶電
A．銅片是正極，此電壓表示數為3V
B．銅片是正極，此電壓表示數為0.6V
C．鋅片是正極，此電壓表示數為3V
D．鋅片是正極，此電壓表示數為0.6 V
A．甲電路中，U＞U1
B．甲電路中，U1=U2
C．乙電路中，U＞U'2
D．乙電路中，U'1＜U'2
A．動圈式話筒
B．電動機
C．電磁繼電器
D．揚聲器
A．物品在展示臺上時，燈不亮，電鈴不響
B．物品在展示臺上時，燈不亮，電鈴響
C．物品不在展示臺上時，燈亮，電鈴不響
D．物品不在展示臺上時，燈亮，電鈴響
A．絕緣皮損壞的導線可以繼續使用一段時間
B．將開關安裝在燈泡和零線之間
C．使用帶有金屬外殼的家用電器，其外殼必須接地
D．使用測電筆時，手不能與筆尾任何金屬體接觸
A．
B．
C．
D．
A．該電能表在220V以下的電路中也能正常使用
B．該電能表正常工作的最大電流為5A
C．此電能表所顯示的示數含義為：截止目前，小明家共消耗了2328kW?h的電能
D．此電表上標有“3200imp/（kW?h）”的含義是：這個家庭每消耗1kW?h的電能，此電能表閃爍3200次
A．固體很難被壓縮，說明固體分子間存在斥力
B．“破鏡難圓”是因為兩片破鏡子中的分子間存在斥力
C．向水中滴上一滴墨水，水的溫度越高墨水擴散的越快，這說明：溫度越高分子的熱運動越劇烈
D．“塵土滿天飛”是由于分子熱運動造成的
A．家庭電路中若有用電器斷路，則會造成空氣開關斷路（俗稱跳閘）
B．保險絲燒斷可以用鐵絲代替保險絲
C．安全用電的原則是不接觸低壓帶電體，遠離高壓帶電體
D．更換燈泡、搬動電器前應斷開開關
A．電阻甲的阻值為5Ω
B．電阻乙的阻值為0.1Ω
C．將這兩個電阻并聯接入電路中，通過甲電阻的電流比乙小
D．將這兩個電阻串聯接入電路中，甲電阻兩端的電壓比乙小
A．電流表A示數變大，電壓表V1示數變小，電壓表V2示數變大
B．電流表A示數變小，電壓表V1示數變大，電壓表V2示數變小
C．電壓表V2示數與電流表A示數的比值不變
D．電壓表V1示數與電流表A示數的比值不變
A．該實驗裝置用于探究“電流和通電時間一定時，電流產生的熱量與電阻的關系”
B．閉合開關后，通過R1的電流小于R2的電流
C．閉合開關后，甲管中液面上升比乙慢
D．閉合開關后，要使現象變化的快一些，應將滑動變阻器滑片P向左移動
電阻R/Ω
5
6
10
15
20
30
電流I/A
0.6
0.5
0.3
0.2
0.15
0.1
