物理九年級上冊第七章 電路綜合與測試復習課件ppt

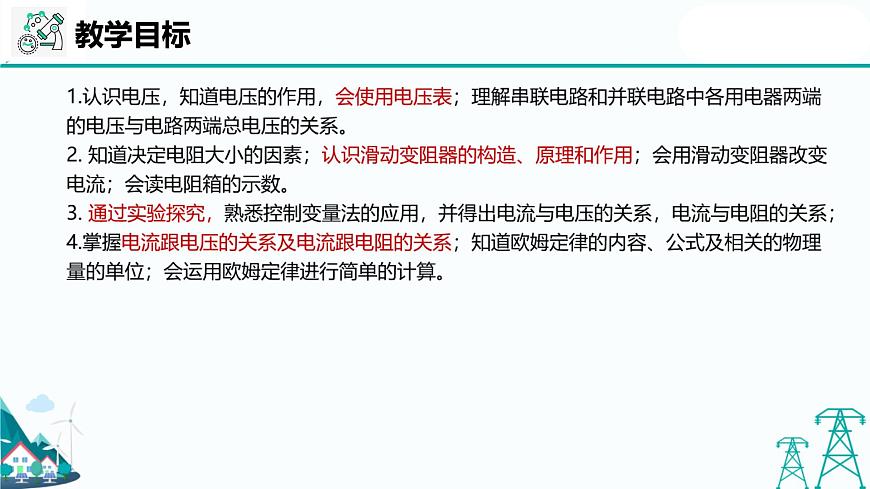

這是一份物理九年級上冊第七章 電路綜合與測試復習課件ppt，共44頁。PPT課件主要包含了教學目標等內容，歡迎下載使用。

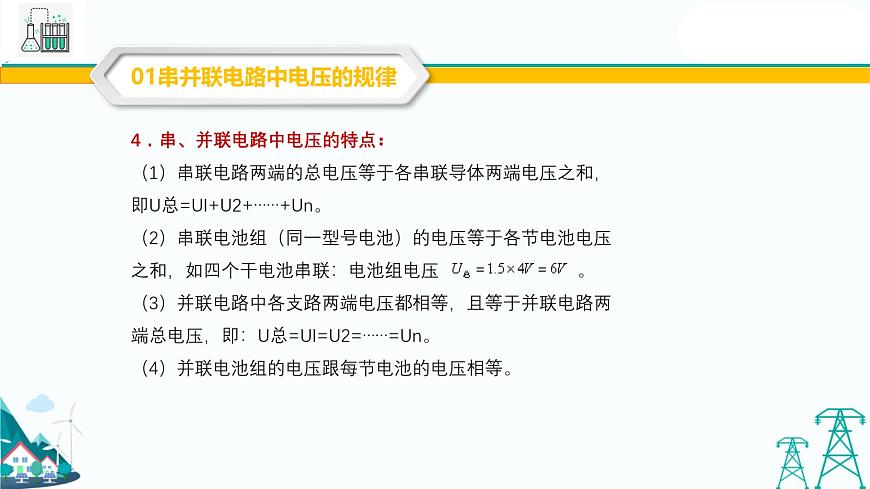

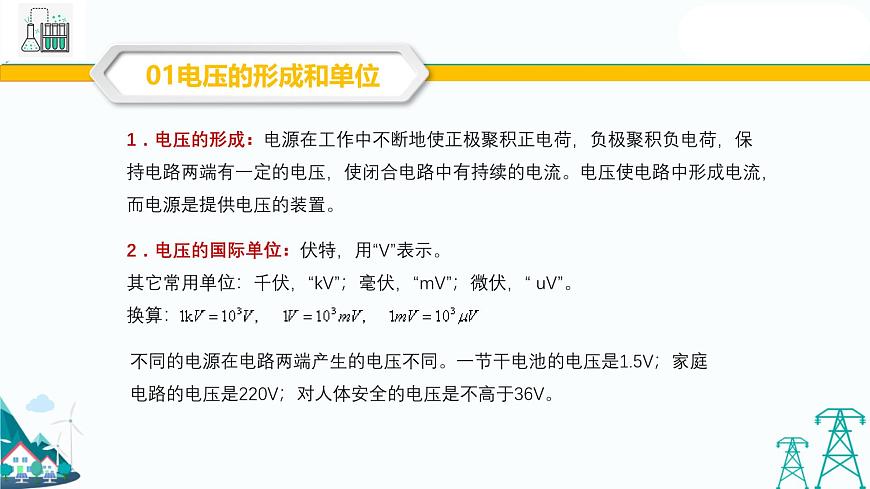

1. 關于電流和電壓的關系下列說法中正確的是(　 )A.電流與電壓成正比B.電壓與電流成正比C.通過導體的電流與這段導體兩端的電壓成正比D.導體兩端的電壓與通過導體的電流成正比
【解析】電壓由電源提供，不取決于電流，當電阻一定時，電流與電壓成 正比，C選項指明某段導體，即表示電阻是一定時，該說法正確。【總結升華】在分析電流與電壓和電阻的關系時，一定要抓住結論的前提 條件，不能隨便下結論，這是學生最容易出錯的丟分的地方。
【變式1】當加在某段導體兩端的電壓為24V時，通過它的電流為1.2A，若加在該段 導體兩端的電壓減小6V時，則通過它的電流和它的電阻分別是(　 ) ，10Ω ，10Ω ，20Ω ，20Ω
2. 某同學用的電壓表有0～3V和0～15V兩個量程，經判斷他選用了0～3V這一量程接入電路，但這一量程的刻度模糊不清，無法從上面讀出實驗數據，他從另一量程上的刻度線上準確地讀出了11.5V，那么，實際記錄結果應是 V。
【解析】使用了0～3V量程，從0～15V量程上讀數是11.5V，根據指針位置相同 時，0～15V量程的讀數是0～3V量程讀數的5倍，所以實際讀數為2.3V．【總結升華】電壓表和電流表都有兩個量程，讀數的時候要先看量程。指針位置 相同時，電壓表0～15V量程的讀數是0～3V量程讀數的5倍。電流表0～3A量程 的讀數是0～0.6A量程讀數的5倍。
【變式2】如圖所示，當量程為0～3V時，電壓表指針的讀數為 V；當量程為0～15V時，電壓表指針的讀數為 V。
3.某同學連接的電路如圖所示，開關S閉合后，燈L1亮；燈L2不亮，電壓表和電流表都有示數，由此可以做出判斷，燈L2處可能是 ，也可能是 ，但不可能是 。(以上三空中選填“完好”、“斷路”或“短路”)。在原電路的基礎上只改動一處，就可以判斷燈L2的真實狀態，請簡述你采用的方法:
【方法】拆走（或斷開）電流表，觀察電壓表的示數變化，若電壓表的示數變小，但仍然有讀數，則燈泡L2完好 ；若電壓表的示數變?yōu)?，則燈泡L2斷路?！窘馕觥咳鬖2短路，電流表就沒有示數；檢測方法最簡單的是去掉電流表一個接線柱，此時兩燈串聯在電路中，若兩燈都亮其中電壓表示數為變小，說明L2完好，若兩燈都不亮說明L2斷路，電流不能從L2那流過。
【總結升華】電流表應串聯使用，當并聯在燈兩端時，就把燈短路了，使燈不會亮，電路中會有電流通過，電流表有示數，但若燈已經短路，則電流表就不會有示數了．故在燈不亮?xí)r，燈可能完好或斷路。
【變式3】如圖所示電路，閉合開關S后，發現燈L1不亮，L2正常發光。此電 路的故障可能是（　?。? A.開關S接觸不良 B.電燈L1燈絲斷了 C.電燈L1短路 D.電燈L2短路
4.請你仔細觀察如圖所示實物電路，并在下面兩種方案中任選一種方案，使電路成為合理的電路。（1）在圖中只加一根導線，使兩個燈泡并聯。（2）在圖中只改動一根導線的一端，使兩個小燈泡串聯。要求：在被改動的導線上畫“×”，然后畫出改動的導線。
【解析】圖中電壓表和L2串聯，L2斷路，燈泡L1連到了電源的兩端，如果要讓兩燈并聯，電流從電源的正極出發，分成兩路：一路經過燈泡L1回到電源負極，一路經過L2回到電源的負極，所以要連接L2和電源正極。如果兩燈串聯，電流從電源的正極出發，經過燈泡L1-燈泡L2-開關回到電源負極，所以燈泡L2和電源的負極相連。【總結升華】題目考查了實物圖的改錯，根據電流表和電壓表的特點和電路的連接特點，進行修改。
5.小剛想利用一塊電流表和阻值已知的電阻R0測量電阻Rx的阻值。他選擇了滿足實驗要求的器材，并連接了部分實驗電路，如圖所示。只閉合開關S時，電流表的示數為I1；閉合開關S和S1時，電流表的示數為I2。 （1）請你添加兩根導線完成圖示實驗電路的連接； （2）請你用I1、I2和R0表示出Rx，Rx= 。
（1）實物電路連接如圖所示：
【總結升華】本題考查了測電阻實驗原理圖的設計，在沒有電壓表或電流表時一般要利用串聯電路的電流相等和并聯電路電壓相等的特點設計電路圖．
【變式5】小新同學想利用兩塊電壓表和阻值已知的電阻R0測量電阻RX的阻值。小新選擇了滿足實驗要求的電源、電壓表V1和V2。（1）請你用筆畫線表示導線，完成如圖9所示的實驗電路的連接。（導線不得交叉）（2）電壓表V1的示數用U1表示，電壓表V2的示數用U2表示，請用U1、U2和R0表示：RX＝_________________。
6.如圖所示，電源電壓不變，閉合開關后，當滑動變阻器R1的滑片向右滑動時，要保證電流表A的示數不變，則滑動變阻器R2的滑片應向 滑動（左或右），電壓表V的示數 ，V1示數 ，V2的示數 。
【解析】①先判斷每只電表的測量對象，V測電源電壓，V1測R2的兩端電壓，V2測R1的兩端電壓，A測干路中的電流。②進一步簡化電路，去掉電路圖中的電表后，可簡化如圖。
③電源電壓不變，電流表的示數也不變，則電路中的總電阻不變，R1的滑片向右移，則R1接入電路中的阻值增大，R2接入的阻值必須減小，故滑片向左移。④判斷電表的示數變化：根據在串聯電路中電阻會分擔電壓，R1的阻值增大，則分得的電壓增高，因此V2的示數變大，R2接入的阻值減小,則V1的示數減小,電源電壓不變,則V的示數不變。【總結升華】“拆圖法”解析電路的三個步驟并不一定在每道題中全部用到,也不一定完全按照順序進行,在實際解題中可靈活選取有用的步驟,合理安排順序。
【變式6】如圖所示的電路中,電源電壓為6V且保持不變,電阻R1=6Ω,R2 =2Ω,R3=4Ω,求: (1)當開關S1、S2都斷開時，電流表和電壓表的示數； (2)當開關S1、S2都閉合時，電流表和電壓表的示數。
【答案】(1)0.6A；2.4V (2)4A；0V。
1. 如圖，R1=10Ω，R2=30Ω，R3=20Ω，電源電壓保持不變，若S1、S2都閉合，則電路中的總電阻是（　　）A．40Ω B．60Ω C．12Ω D．無法判斷
2.如圖所示電路，電源電壓保持不變，R1=10Ω，R2=20Ω，R3的阻值不為零，當開關S1閉合，S2斷開時，電壓表的示數為6V，當開關S1、S2都閉合時，電壓表的示數可能為（　?。〢．6V B．8V C．9V D．11V
3.如圖所示，MN間電壓恒定，R1為定值電阻，滑動變阻器R2的最大阻值為20Ω。當滑動變阻器滑片P處于a端時，電流表示數為0.25A；當滑片P處于ab中點時，電流表示數為0.40A，則MN間的電壓是（　　）A．6 V B．5 V C．4 V D．3 V
4.如圖所示的電路中a、b端電壓保持不變已知R1：R2＝1：4則開關S閉合前后通過R2的電流之比及R2兩端的電壓之比分別是（　?。〢．4：5，5： B．4：5，4：5 C．5：4，4：5 D．5：4，5：4
5，如圖是一種自動測定油箱內油面高度的裝置R是滑動變阻器它的金屬滑片是杠桿的另一端從油量表（由電流表改裝而成）指針?biāo)傅目潭染涂梢灾烙拖鋬?nèi)油面的高度；當滑動變阻器的金屬滑片上移時（　?。〢．電路中的電流減小，油箱油面降低 B．電路中的電流增大，油箱油面降低C．電路中的電流增大，油箱油面升高 D．電路中的電流減小，油箱油面升高
6.有兩個電阻之比R1：R2=2：5，把它們串聯在電路中，通過它們的電流強度之比I1：I2= ，加在它們的兩端電壓之比U1：U2= ；如果把它們并聯在電路中，通過它們的電流之比I1：I2= ，加在它們兩端的電壓之比是U1：U2= 。
7.如圖所示是研究導體的電阻跟哪些因素有關的實驗裝置。木板上有兩條長度與橫截面積均相等的金屬絲。AB是鎳鉻合金絲，CD是錳銅絲。這個實驗裝置可以探究導體的電阻與導體的 是否有關。如果將金屬絲CD換為鎳鉻合金絲，其長度等于金屬絲AB的二分之一，橫截面積與金屬絲AB相等，那么這個實驗裝置可探究導體電阻與導體的 是否有關。
8. 如圖所示定值電阻R1的阻值為10Ω，滑動變阻器R的阻值變化范圍是0～20Ω，當滑片P移到R的最左端時電流表的示數為0．6A；當滑片P移到R的最右端電流表和電壓表的示數各是多少？
電流表的示數為0.2A，
9.如圖25所示電路中，電源電壓保持不變。當開關S斷開時，電壓表V1、V2示數分別U1、U2，電流表A的示數為I；當開關S閉合時，電壓表V1、V2示數分別為U1?、U2?，電流表A的示數為I?。已知電阻R1=30W，U1:U2 = 4:3，I=0.3 A，U1?:U2? = 4:1。求：（1）R2的阻值；（2）電流表A的示數I?；（3）當開關S斷開時，將電壓表V1、V2換成電流表A1、A2，此時電流表A的量程是 0~3A，請通過計算判斷電流表A是否會損壞。
【解析答案】當開關S斷開時，等效電路如圖甲所示；當開關S閉合時，等效電路如圖乙所示；當開關S斷開，將電壓表V1、V2換成電流表A1、A2時，等效電路如圖丙所示，其中電流表A測干路電流IA，A1測通過R2 、R3的總電流I2+I3，A2測通過R1、R2的總電流I1+I2.
，所以電流表A會損壞。
