一、【課程的主要內容】探究一:串聯電路中各點的電流有什么關系?

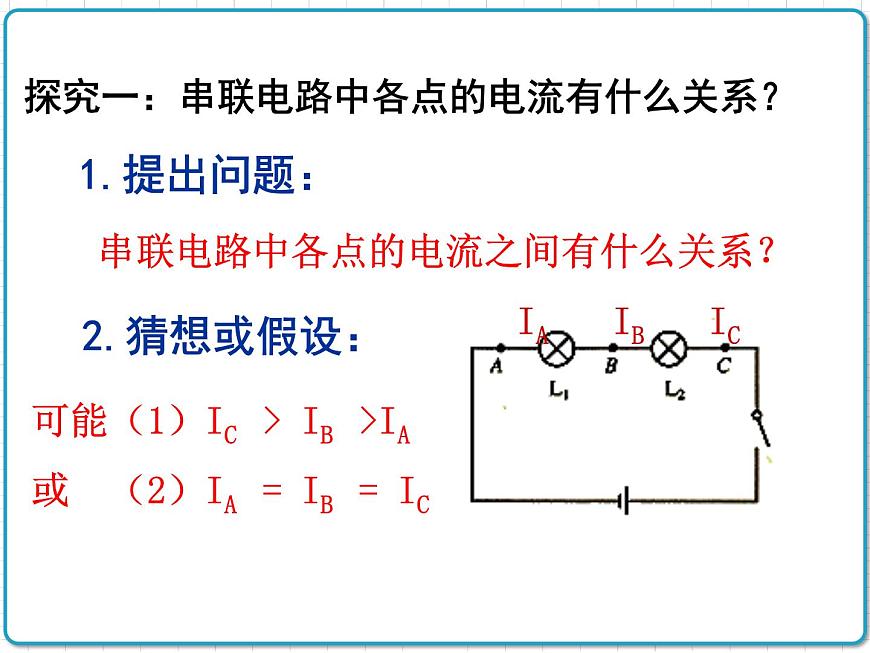

串聯電路中各點的電流之間有什么關系?
可能(1)IC > IB >IA或 (2)IA = IB = IC
IA IB IC
探究:串聯電路中各點的電流有什么關系?

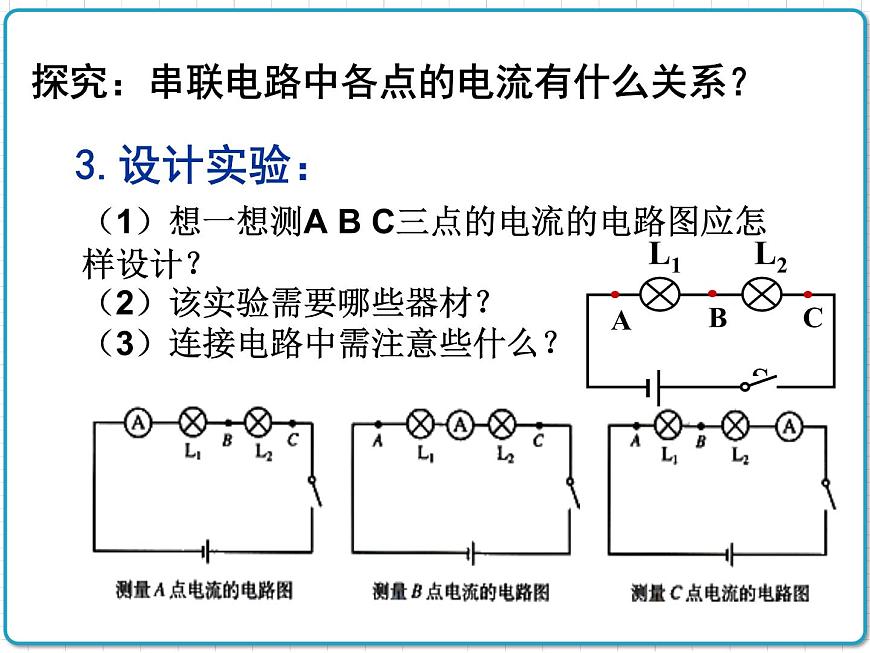

(1)想一想測A B C三點的電流的電路圖應怎樣設計?(2)該實驗需要哪些器材?(3)連接電路中需注意些什么?

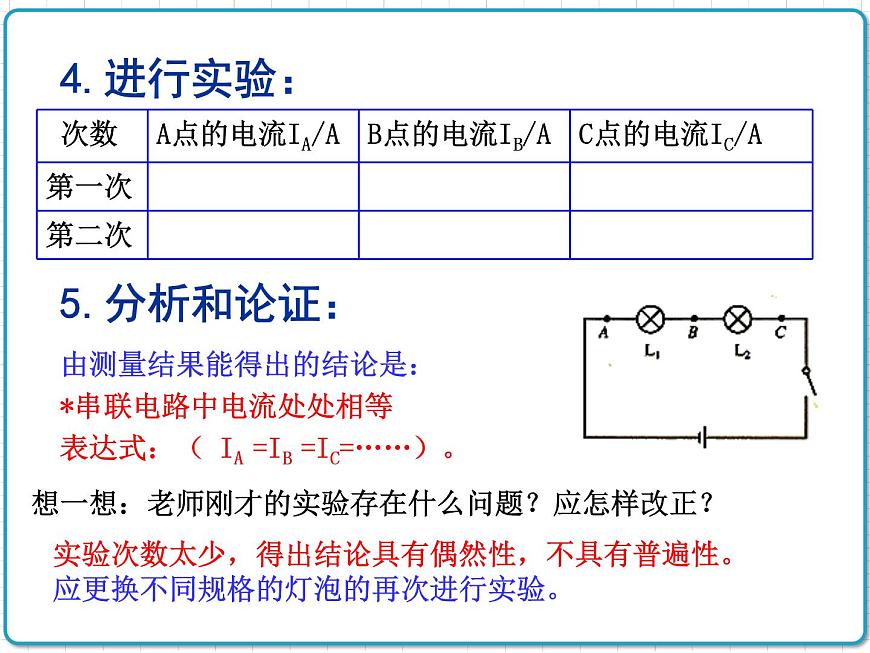

由測量結果能得出的結論是:*串聯電路中電流處處相等表達式:( IA =IB =IC=……)。
想一想:老師剛才的實驗存在什么問題?應怎樣改正?
實驗次數太少,得出結論具有偶然性,不具有普遍性。應更換不同規格的燈泡的再次進行實驗。
探究二:并聯電路中干路電流與各支路電流有什么關系?

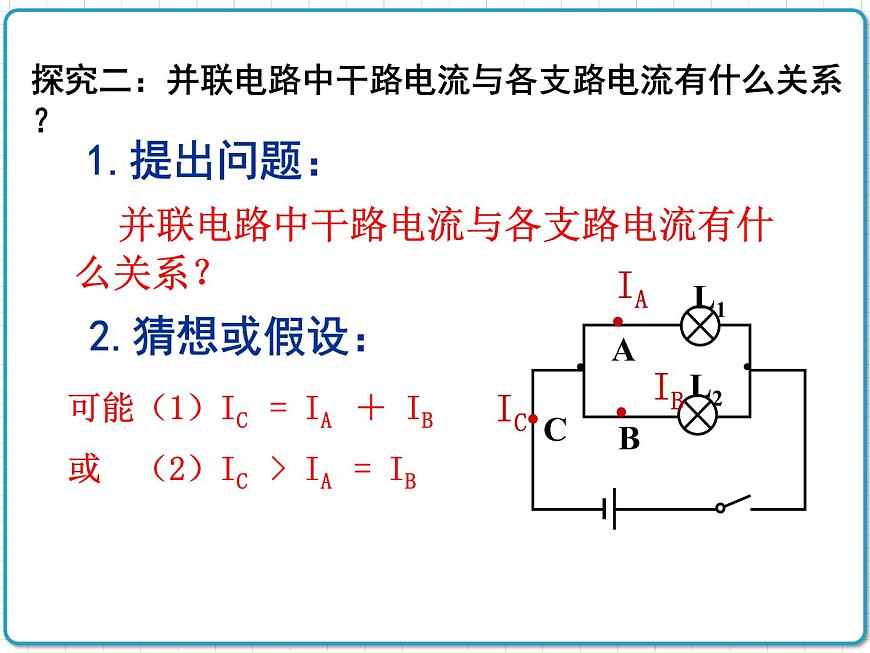

并聯電路中干路電流與各支路電流有什么關系?
可能(1)IC = IA + IB或 (2)IC > IA = IB二、【思考與探究】

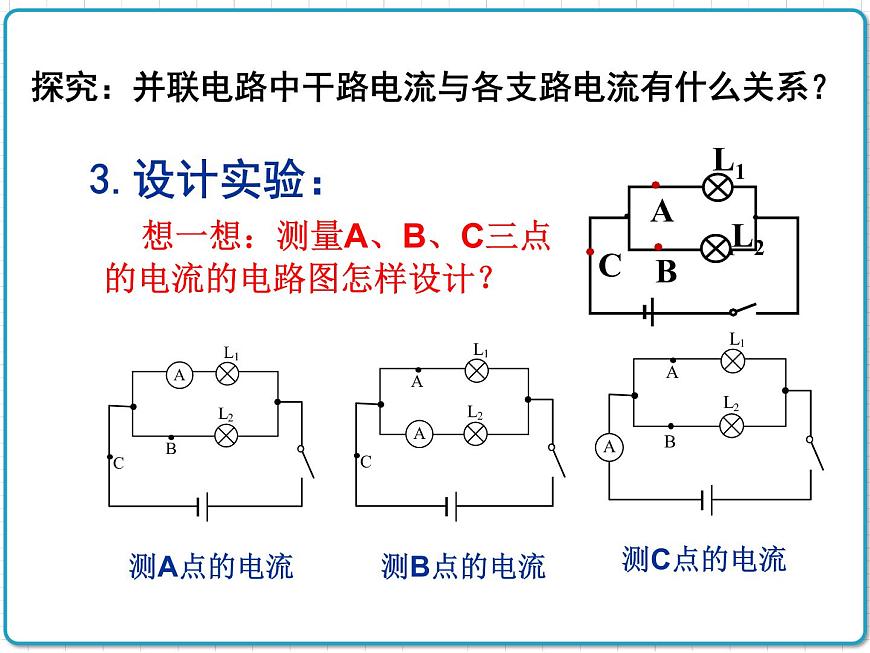

想一想:測量A、B、C三點的電流的電路圖怎樣設計?
探究:并聯電路中干路電流與各支路電流有什么關系?

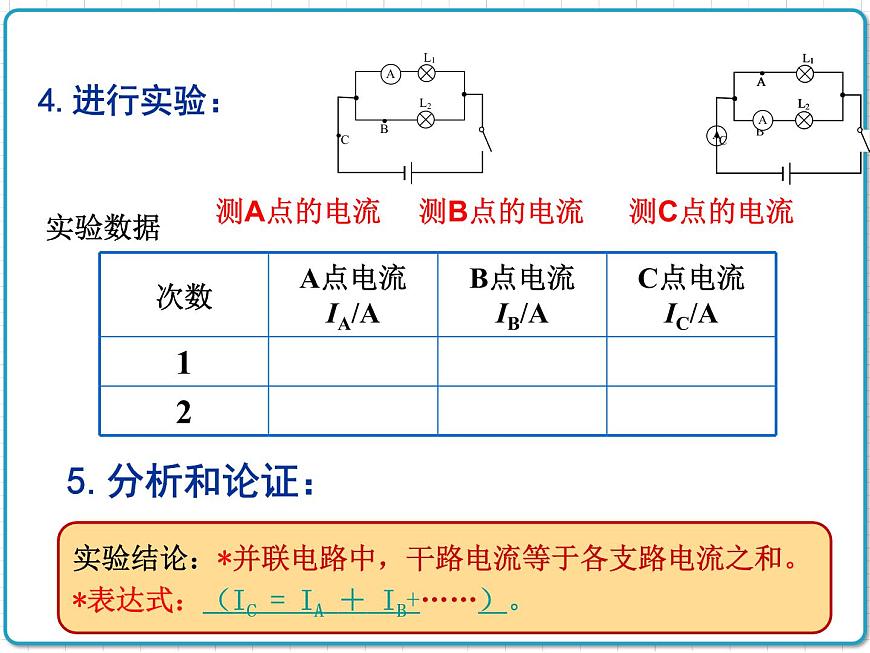

實驗結論:*并聯電路中,干路電流等于各支路電流之和。*表達式:(IC = IA + IB+……)。

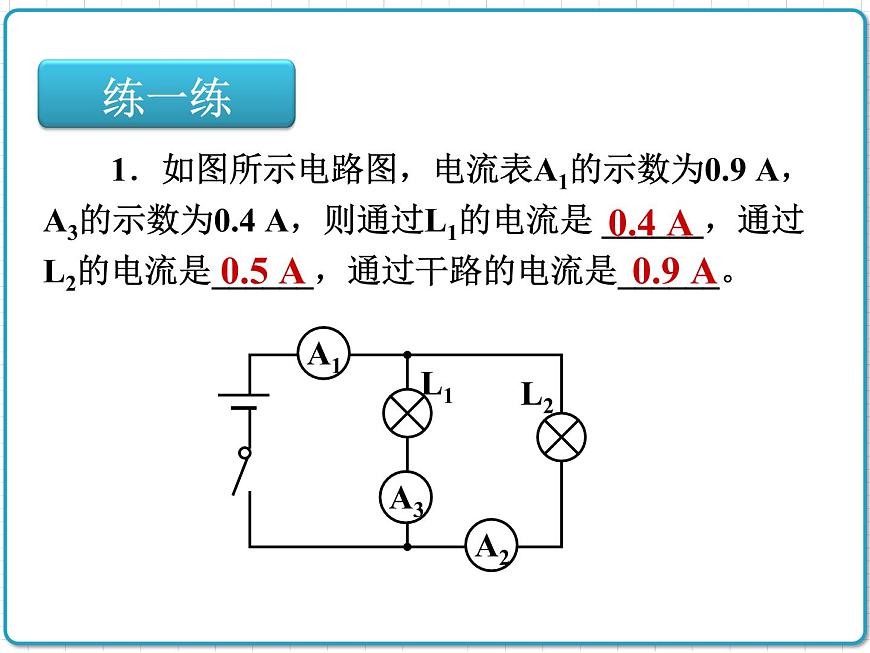

1.如圖所示電路圖,電流表A1的示數為0.9 A,A3的示數為0.4 A,則通過L1的電流是 ______,通過L2的電流是______,通過干路的電流是______。
回顧:本節課經歷了哪些科學探究步驟?
(1) ;(2) ;(3) ;(4) ;(5) ;
干路電流等于各支路電流之和
3.在圖所示的電路中,電流表A1的示數為1.2 A,電流表A2的示數為0.5 A。求:通過燈泡L1的電流I1和通過燈泡L2的電流I2。
2.在圖所示的電路中,電流表A1的示數為1.2 A,電流表A2的示數為0.5 A。求:通過燈泡L1的電流I1和通過燈泡L2的電流I2。
I1=0.7A I2=0.5A
1、電流通過橫截面積大小不等的兩段導體A、B,則在兩段導體中電流大小分別為IA、IB,則在相同時間內,IA、IB兩者之間的大小關系是( )A. IA=IB ; B. IA>IB; C. IA<IB ; D.無法確定.
2、甲、乙兩個燈泡串聯在電路中,閉合開關后,發現甲燈比乙燈亮,那么通過兩燈的電流____________ (填“甲燈大”“乙燈大”“一樣大”或“無法確定”)。3、甲、乙兩個燈泡并聯在電路中,閉合開關后,發現甲燈比乙燈亮,那么通過兩燈的電流____________ (填“甲燈大”“乙燈大”“一樣大”或“無法確定”)。
3、兩只燈泡接在電路中,電流表測得通過它們的電流值相等,由此可以判斷兩燈的連接情況是( )A.一定是串聯 B.一定是并聯C.可能串聯,也可能并聯 D.無法確定
在圖所示的電路中,當開關S閉合后,燈L1、L2的電流分別是0.1A,0.3A.則電流表的示數是 A,a點處的電流是 A。三、【課堂練習】
1、如圖所示,通過L1的電流是0.3A,通過L2的電流是0.4A,通過L3的電流是0.5A,則電流表A1、A2、A3示數分別為 A, A, A.
2、如圖所示,開關閉合后,三個電流表A1、A2、A3的示數分別為I1、I2、I3,它們的大小關系是( )
A 、I1=I2=I3 B 、I1=I2+I3 C 、I1>I2>I3 D 、I1>I3>I2
3、上題中,若電流表A1、A2、A3的示數分別為0.5A,0.2A,0.3A.則燈L1、L2、L3電流分別為 A, A, A
4、如圖所示,開關閉合后,電流表A是示數為1.5A,電流表A1的示數為0.8A,電流表A2的示數為1.2A,則通過L1的電流 A。通過L2的電流 A。通過L3的電流 A。
如圖所示的電路開關S閉合后,電流表A1的示數為0.6A,A2的示數為0.5A,A3的示數為0.9A。通過R1的電流為 A,通過R2的電流為 A,通過R3的電流為 A.
5、如圖所示,干路中的電流是 A,通過燈泡L1的電流是 A,通過燈泡L2的電流是 A.
7、某同學連接了一個如圖測量燈泡L2的電流的實驗電路,①圖中的電流表的連接有什么錯誤? ②要測量通過燈泡L1②要測量通過燈泡L11的電流,只允許變動圖中某一根導線中的一個端點的連接位置,請問你應該如何變動?
電流表的正、負接線柱接反了。
8、如圖所示的電路中,用電流表測量通過燈L2的電流,正確的是( )
A B. C. D.
6、在“用電流表測電流”的實驗中,某同學接成如圖所示的電路。當開關閉合后,兩燈都發光,兩個電流表的指針?biāo)肝恢镁鶠閳D(b)所示,則通過燈L1的電流為________A。L2的電流為________A。
7、李明家中有兩臺電視機、一臺電冰箱、兩盞電燈和一個電熱水器,它們是并聯在家庭電路中的,電視機、電冰箱和電熱水器的工作電流分別是180mA、1.5A和3.8A,而每盞燈的工作電流是200mA,家庭電路中的干路電流不允許超過10A,那么這些用電器 同時使用(填“可以”或“不可以”).如果同時使用的話,干路中的電流是 A,得出這個結果的依據是 。
并聯電路中干路電流等于各支路電流之和
