初中物理滬教版九年級上冊第七章 電路7.3 串聯電路評課課件ppt

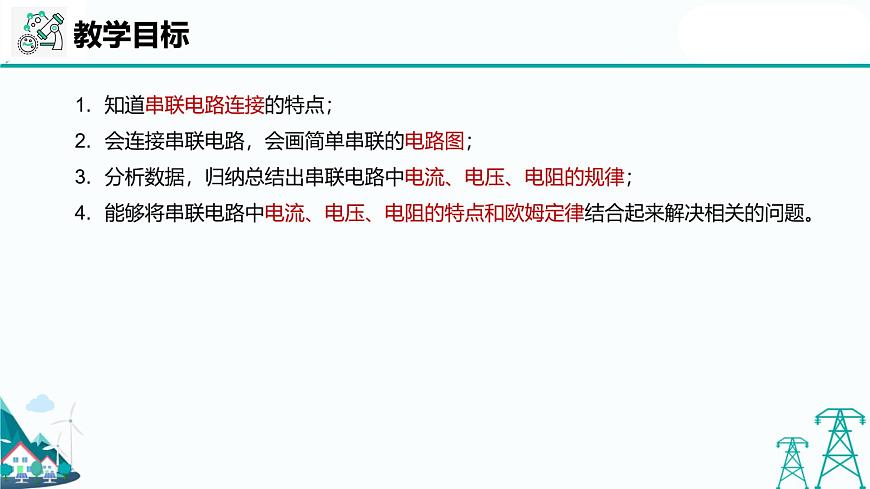

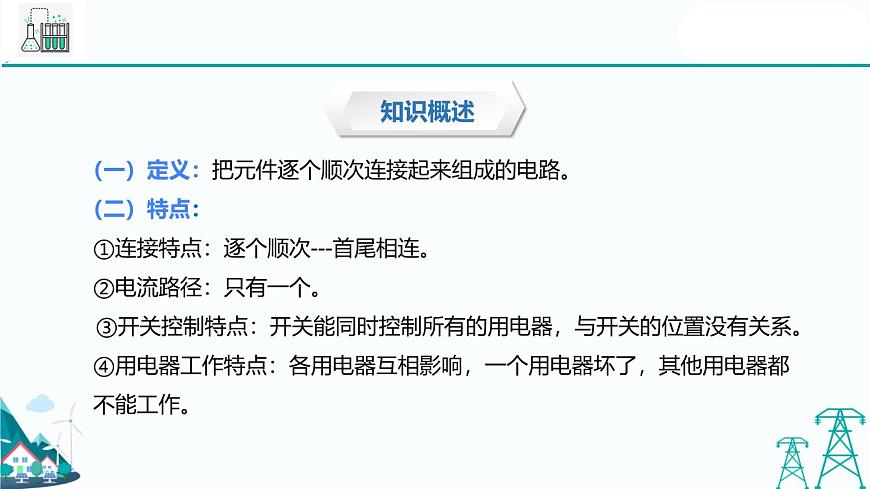

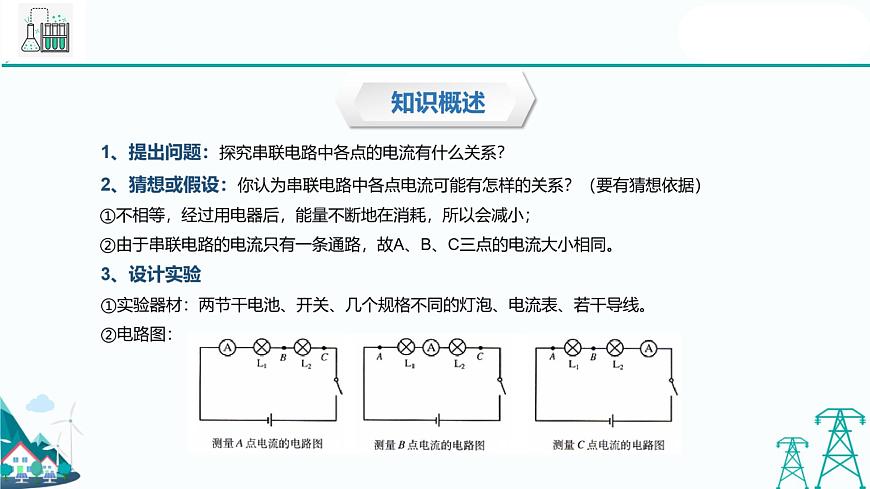

這是一份初中物理滬教版九年級上冊第七章 電路7.3 串聯電路評課課件ppt，共36頁。PPT課件主要包含了教學目標等內容，歡迎下載使用。

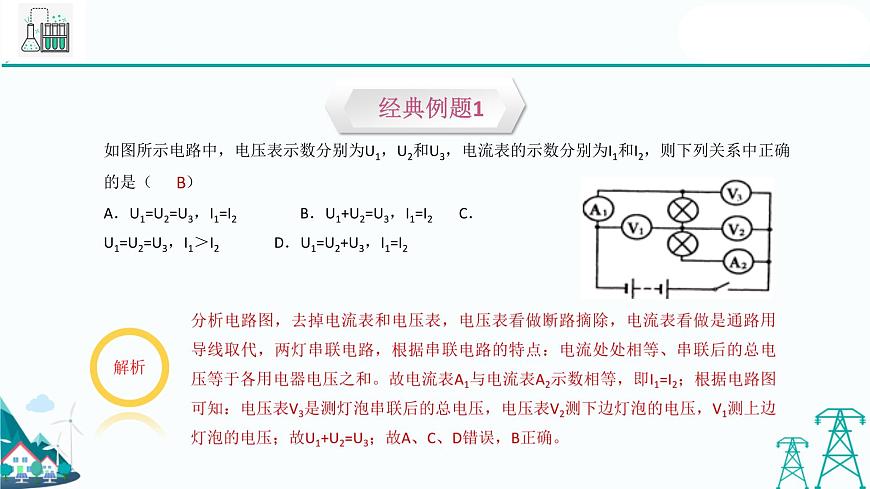

如圖所示電路中，電壓表示數分別為U1，U2和U3，電流表的示數分別為I1和I2，則下列關系中正確的是（　　）
A．U1=U2=U3，I1=I2　 B．U1+U2=U3，I1=I2 C．U1=U2=U3，I1＞I2 D．U1=U2+U3，I1=I2
如圖所示，電源電壓為6V，當開關S閉合時，電壓表示數為2V，L1兩端電壓是 V。當開關S斷開時，電壓表的示數為 V。
【解析】由于電壓表測燈泡L2兩端電壓，S閉合時電壓表示數是2V，電源電壓為6V，由于燈泡L1、L2串聯，根據串聯電路的電壓特點可知，L1兩端的電壓是U1=6V-2V=4V。當開關斷開時，可以看做L1和電壓表串聯，又因?yàn)殡妷罕淼碾娮璺浅４?，所以根?jù)串聯分壓原理可知電壓幾乎全部都分在了電壓表兩端，所以電壓表測電源兩端電壓，示數為6V。
如圖是一種自動測定油箱內油面高度的裝置．彎月形的電阻R與金屬滑片P構成一個滑動變阻器．金屬滑片P是杠桿的一端．下列說法正確的是（ 　?。〢．該電路中油量表既可用電流表改裝，也可用電壓表改裝B．油面升高，滑動變阻器接入電路中的電阻減小C．R0和R在電路中是并聯的D．電路中的電流越小，油量表指示油面的高度值越大
如圖所示，電源電壓保持12V不變，R1=30Ω，變阻器R2的阻值變化范圍是0～20Ω．開關S閉合，當變阻器滑片P由a端滑至b端過程中電壓表示數的變化范圍為（　?。?br/>A．7.2V～0V B．4.8V～0V C．4.8V～7.2V D．4.8V～12V
【解析】從圖中可以看出，兩個電阻串聯，并且電壓表串在滑動變阻器的滑片上，因此滑片不能改變電路中電阻的大小，只改變了電壓表測量的電阻值，即電壓表示數會發生改變．因此先利用歐姆定律求出電路中的電流，然后根據滑片的位置，利用U=IR即可求出電壓表示數變化的范圍。
A．7.2V～0V B．4.8V～0V C．4.8V～7.2V D．4.8V～12V
， 當變阻器滑片P在a端時，電壓表的示數：U a=IR2=0.24A×20Ω=4.8V；當變阻器滑片P在b端時，電壓表被短路，因此電壓表的示數為0V；所以電壓表示數的變化范圍為4.8V～0V。
如圖是一根粗細不同的導線，較細部分的橫戴面積為S1，較粗部分的橫截面積為S2，則電流通過導線時（　?。〢.通過S1的電流I1大 B、通過S2的電流I2大 C、通過S1、S2的電流I1、I2一樣大 D、無法判斷
【解析】?jī)啥螌?dǎo)線的橫截面積不同，但是兩段導線是串聯的，只要是串聯著的導體，接入電路中 時通過的電流必然相等，故本題應選C。
2. 將兩只規格不同的燈泡串連接入電路，可延長燈泡的使用壽命，結果兩只燈泡的明亮程度不同，則通過兩燈的電流強度（　?。〢.亮的燈電流大 B.電流大小一樣 C.暗的燈電流大 D.無法比較
【解析】串聯電路中電流處處相等。
3. 三個阻值完全相同的電阻串聯在同一個電路中，若該電路中的電源電壓為12V，則每個電阻兩端的電壓為（　 ）A、12V B、6V C、4V D、3V
【解析】設每個電阻阻值為R，則可對三個電阻由歐姆定律求得電流，再對其中一個電阻由歐姆 定律即可求得其兩端的電壓。三個電阻阻值完全相同，所分得的電壓也應該是完全相同的。
如圖所示，設電源電壓保持不變，S1斷開S2閉合時，電壓表讀數為4.5V，S1閉合S2斷開時，電壓表讀數變?yōu)?V，燈泡Ll和L2兩端電壓分別是（　?。〢．3V和4.5V B．3V和1.5V C．3V和3V D．1.5V和4.5V
【解析】S1斷開S2閉合時，電壓表測電路總電壓，S1閉合S2斷開時，電壓表測燈泡Ll的電壓。 根據串聯電路總電壓等于各分電壓之和可知Ll兩端電壓為3V，L2兩端電壓為4.5V-3V=1.5V， 所以A，C，D錯誤，B正確。
如圖所示的電路中，已知電源電壓為9V，R2兩端的電壓U2=3V，則電壓表的示數應為（　 　）A．3V B．6V C．9V D．12V
【解析】由圖可知，兩電阻串聯，電壓表測量R1兩端的電壓U1，因?yàn)閁=U1+U2，所以 U1=U-U2=9V-3V=6V。
如圖為小科設計的遮光感煙探測器部分工作原理圖，在一個外部光線無法進入的煙室中，裝有一個激光發生器及帶有一感光電阻（R0）的電路，R為定值電阻，電源電壓恒定；當煙霧進入煙室后，激光被煙霧遮擋而使感光電阻的阻值發生變化。當煙霧達到某一濃度時，探測器便會發出警報。已知光照越強，感光電阻阻值越小，反之則越大。當煙霧進人煙室并越來越濃時，則（　　）A．電路的總電阻逐漸變小 B．電壓表的示數逐漸變大C．電流表的示數逐漸變大 D．電壓表的示數逐漸變小
【解析】由圖可知兩電阻串聯，由感光電阻的性質知：當煙霧進人煙室并越來越濃時，使光照變?nèi)?，感光電阻? 值增大，則電路中的總電阻增大；這時由歐姆定律可得電路中電流減小，即電流表示數減小。又由U=IR可知， 定值電阻R兩端的電壓會減小，則根據串聯電路的電壓特點知，感光電阻R0兩端的電壓增大，即電壓表的示數會 變大；所以A、C、D說法錯誤；只有B說法正確。
在如圖所示的電路圖中，當開關K閉合時 （ ）A．整個電路發生短路　 B.電流表示數變小 C.電流表示數不變化 D.電流表示數變大
【解析】當K斷開時，R1與R2串聯，當K閉合時，R1被短路，電路中總電 阻減小，電源電壓不變，由I=U/R可得，電流變大，所以電流表示數變大
兩個定值電阻，甲標有“16Ω，1.5A”乙標有“22Ω，0.5A”.現把它們串聯起來，則該串聯電路兩端允許加的最高電壓（　?。? A.57V B.41V C.35V D.19V
【解析】?jī)呻娮璐?lián)，則允許通過的電流不得超過各電阻的最大限制電流，由歐姆定律可求得最高電壓。從題意可知，在電路中兩個電阻的電流應相等，當把它們串聯接入電路時，電路中允許通過的最大電流為0.5A，則根據歐姆定律可知此時電路中的最大電壓為：U=IR=（16Ω+22Ω）×0.5A=19V。
如圖所示，電源兩端電壓和燈絲電阻均不變。閉合開關S，在滑動變阻器的滑片P由a端滑向b端的過程中，下面說法正確的是( )A.電流表示數不變，燈泡變亮 B.電壓表示數變大，燈泡變亮 C.電流表示數變大，燈泡變暗 D.電壓表示數不變，燈泡變暗
【解析】由電路圖可知，電壓表測電源兩端電壓，電流表被短路，所以當滑片P由a端滑向b 端的過程中，電壓表示數不變，電流表無示數，接入電路的電阻值變大，由于電源電壓不 變，所以電路中電流變小，燈泡變暗。D選項正確。
10.串聯電路中，有 條電流路徑；串聯的電阻有 （選填“分流”或者“分壓”）作用，同一串聯電路中，電阻越大，兩端電壓 （選填“越大”“越小”或“不變”），且電阻兩端電壓與電阻成 （選填“正”或“反”）比。
11、如圖所示，電阻R1的阻值為20歐，R2為40歐，當開關K斷開時，電流表A的示數為0.1A，則電源電壓為_(kāi)_____V。若開關K閉合時，電流表A的示數為_(kāi)_____A。
在如圖所示的電路中，電源電壓為6伏且不變，滑動變阻器R2上標有“50Ω，2A”字樣，閉合開關S，移動滑片P到某位置時，電壓表、電流表的示數分別為2伏和0.2安，求：
（1）滑動變阻器R2接入電路的電阻； （2）電阻R1的阻值； （3）在移動滑片P的過程中，通過電阻R1的最大電流。
