滬教版九年級上冊7.2 歐姆定律 電阻圖文ppt課件

這是一份滬教版九年級上冊7.2 歐姆定律 電阻圖文ppt課件，共55頁。PPT課件主要包含了教學目標等內容，歡迎下載使用。
1. 某小組在探究電流與電壓關系時，得到的實驗數據如下表：
(1) 分析數據發現：在________________時，________________跟__________________成______比。(填“正”或“反”比)(2)在坐標紙上畫出U-I關系圖。(3) 在本實驗中，滑動變阻器的作用除了保護電路外，主要是____________________________。
改變定值電阻兩端的電壓

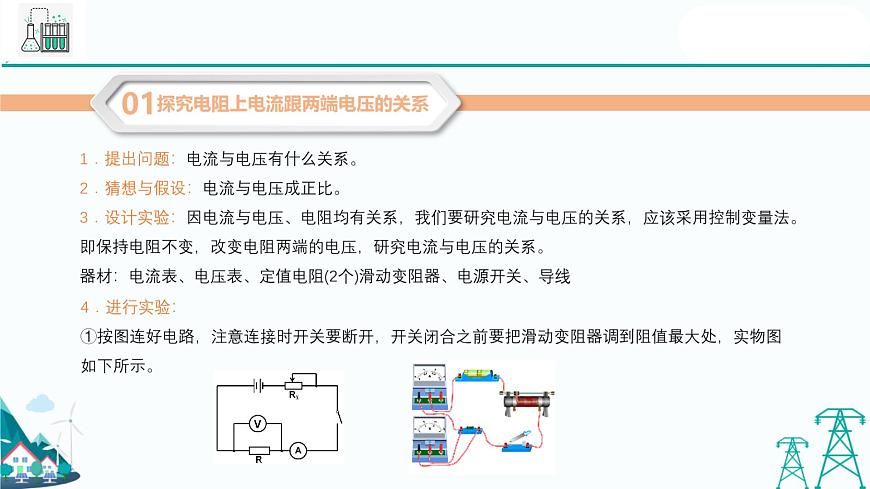

某實驗小組的同學探究電流與電壓的關系時，用到如下器材：電源1個，電流表、電壓表各1只，定值電阻（5Ω、10Ω、15Ω各1只），滑動變阻器1只，開關1個，導線若干；設計的電路如圖所示。（1）這個實驗使用了控制變量的方法，其中被控制的變量是 ，滑動變阻器R2的作用是 .。

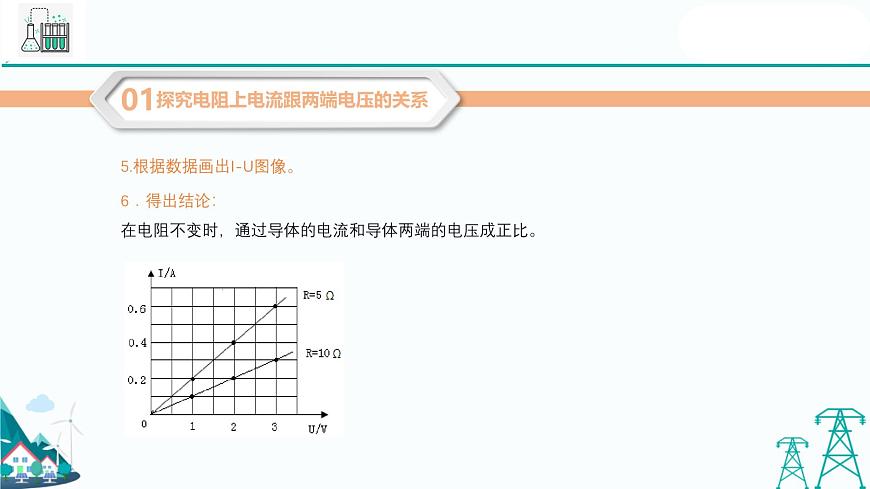

（2）實驗中他們選用的定值電阻阻值為 Ω；（3）請?jiān)谧鴺?biāo)系上畫出電流隨電壓變化的圖象；
（4）分析表中的數據或圖象，你能得出的探究結論： 。
導體的電阻一定時，通過導體的電流與導體兩端的電壓成正比

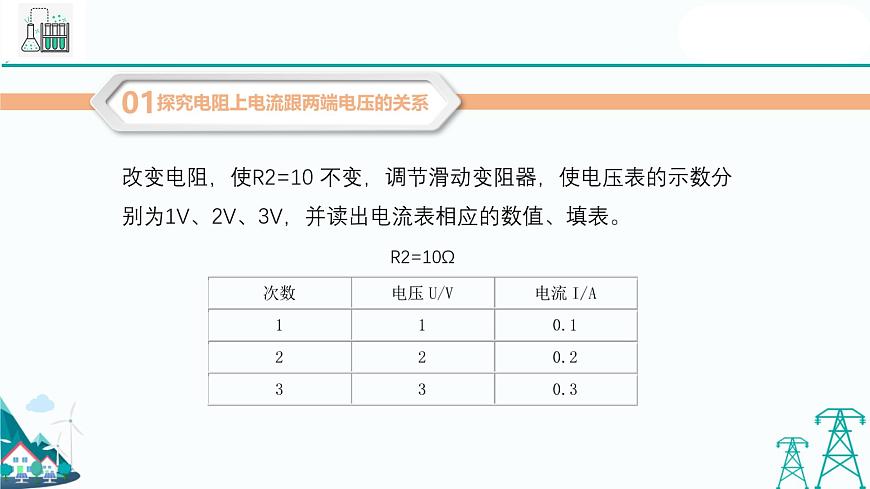

下面是他們獲取的一組實驗數據
通過導體a、b的電流隨電壓的變化情況如圖所示，則導體a、b的電阻相比較（ ）A. Ra>R b B. Ra
