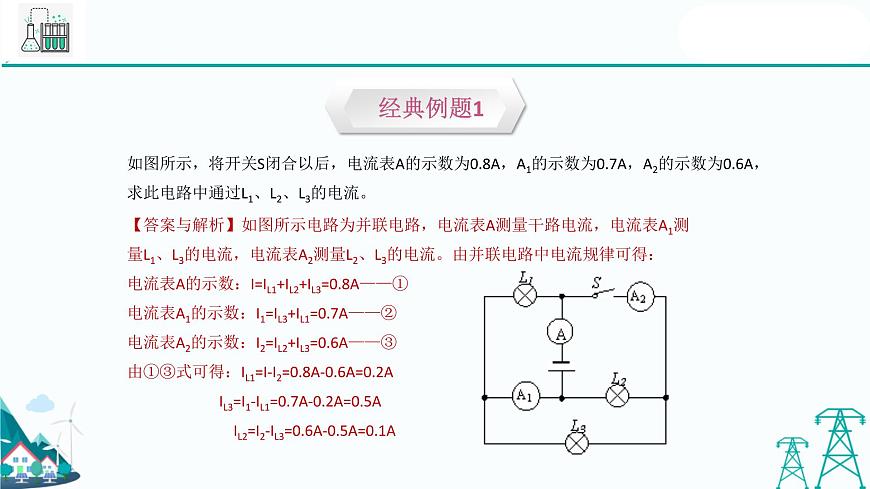

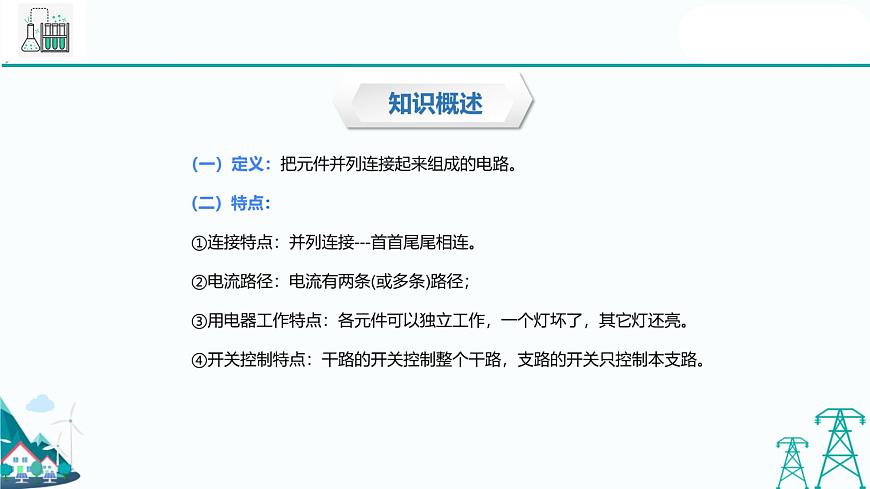

如圖所示，將開關S閉合以后，電流表A的示數為0.8A，A1的示數為0.7A，A2的示數為0.6A，求此電路中通過L1、L2、L3的電流。
【答案與解析】如圖所示電路為并聯電路，電流表A測量干路電流，電流表A1測 量L1、L3的電流，電流表A2測量L2、L3的電流。由并聯電路中電流規律可得：電流表A的示數：I=IL1+IL2+IL3=0.8A——① 電流表A1的示數：I1=IL3+IL1=0.7A——② 電流表A2的示數：I2=IL2+IL3=0.6A——③ 由①③式可得：IL1=I-I2=0.8A-0.6A=0.2A IL3=I1-IL1=0.7A-0.2A=0.5A 　　　　 IL2=I2-IL3=0.6A-0.5A=0.1A
如圖所示，電源電壓保持不變，電阻R1=30Ω，R2=15Ω．當S1、S2都閉合時，電流表示數為1A，當開關S1、S2都斷開時，電流表示數為0.2A；求電源電壓U和R3阻值．

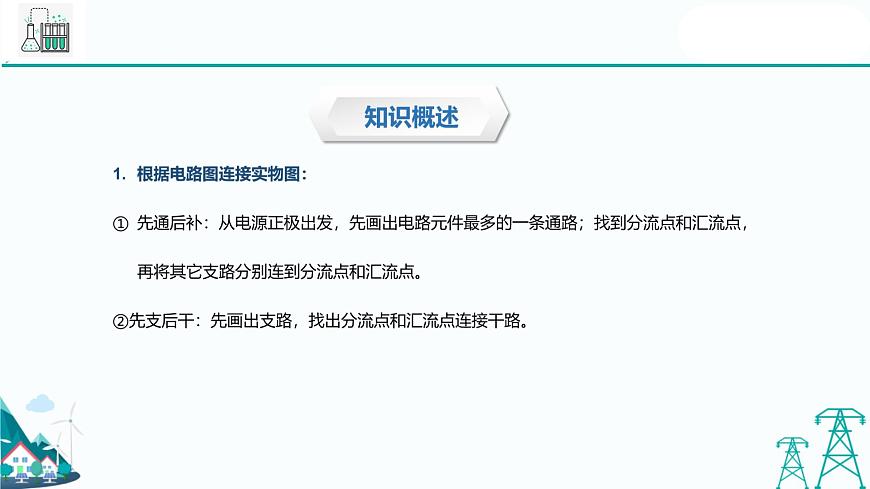

請按照電路圖連接實物圖：
【解析】①先支后干法，先將如圖的并聯部分連好，兩端各留一個線頭，再將它們跟干路部分連好。
②先通后補法，如圖所示先留下一個支路，將其它部分即一個簡單的串聯電路連好，再看好另外一個支路是并聯在哪部分兩端接入即可。
③電流流向法，如圖從電源的正極開始，根據電流的流向依次畫到電源的負極，注意在電流分開后，要先完成一個支路到匯合點后，再把另一個支路從分開點畫到匯合點，過程切忌亂。
在下圖所示的四個電路圖中，開關S閉合后，三個燈泡是并聯的是（ ）
【解析】選項A三個燈泡串聯，選項B混聯L1、L2串聯，再和L3并聯；選項C 也是混聯L1、L3并聯再和L2串聯；選項D正確。
實驗室有三盞燈，閉合開關時三盞燈同時亮，斷開開關時三盞燈同時熄滅，可見這三盞燈的連接（ ）A.串聯 B.并聯 C.兩盞燈并聯起來再和第三盞燈串聯 D.以上三種情況都有可能
【解析】A選項三盞燈串聯，開關接在任何位置都可以同時控制他們同時滅和亮，因為電流只有一 個通道；B選項三盞燈并聯，開關開關接在支路上時，只能控制相應支路的燈，接在干路上時都可 以同時控制他們同時滅和亮；C選項兩盞燈并起來再和第三盞燈串聯，開關接在支路上時，只能控 制相應的燈，開關接在干路上時，可以同時控制他們同時滅和亮；因此三情況都可能。?
下列四對并聯電阻接在同一電源兩端，干路中電流最大的是（ ）A. 兩個20歐 B. 一個15歐和1個5歐C. 一個16歐和一個8歐 D. 一個50歐和1個2歐
【解析】并聯總電阻比任何一個分電阻都要小，所以D選項中總電 阻最小，又因為電壓一定，所以電阻小的通過的電流大。
如圖所示的電路中，R1:R2=3:1，K斷開時，電流表的示數為I1，K閉合時，電流表的示數為I2，則I1與I2之比是（ ）3:4 B. 4:3 C. 1:3 D. 1:4
5、有電阻R1=1.8Ω，R2=1.2Ω，R3=0.72Ω，三個電阻并聯后的總電阻是 歐。
6. 如圖所示，電流表A1、A2和A3的 示數分別為1.2A、0.8A和0.3A，那么通過燈L1的電流是 A, L2的電流 是 A, L3的電流是 A。
【解析】題目中三個燈泡并聯，電流表A1測量干路電流，電流表A2測量通過燈泡L2、L3 的電流，電流表A3測量燈泡L3的電流，所以通過L3的電流是0.3A，根據并聯電路電流 規律，通過燈泡L1的電流為1.2A-0.8A=0.4A，通過L2的電流為0.8A-0.3A=0.5A。
如圖所示的電路R1＝10Ω、R2＝20Ω，電流表A1的示數為0.6A。則電壓表的示數是______V；電流表A2的示數是________A。
要求使燈泡并聯，請在圓圈中填上適當?shù)碾姳恚?br/>根據圖所示的實物圖連接，畫出對應的電路圖：
