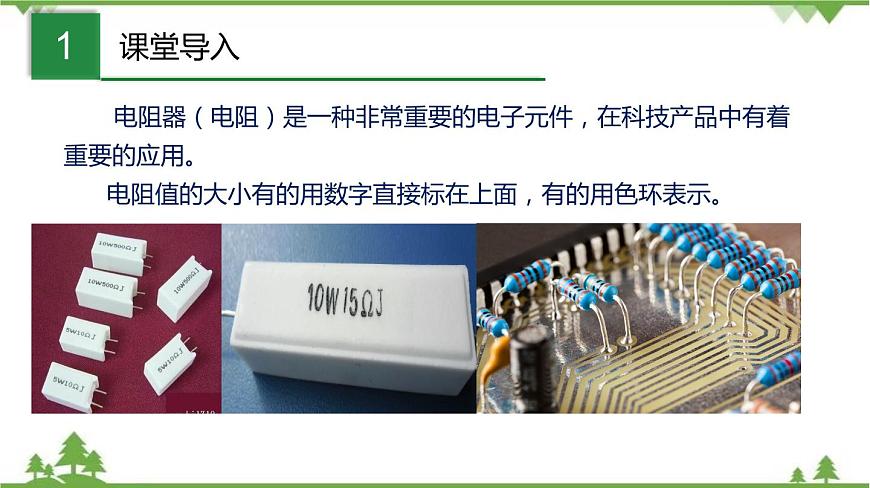

電阻器（電阻）是一種非常重要的電子元件，在科技產品中有著重要的應用。 電阻值的大小有的用數字直接標在上面，有的用色環表示。
這節課，我們一起學習電阻的測量——用電流表、電壓表測電阻（伏安法測電阻）。
專題一 用電流表、電壓表測電阻
有一電阻器，上面所標的阻值看不清楚，想知道阻值的大小，你能想出辦法呢？

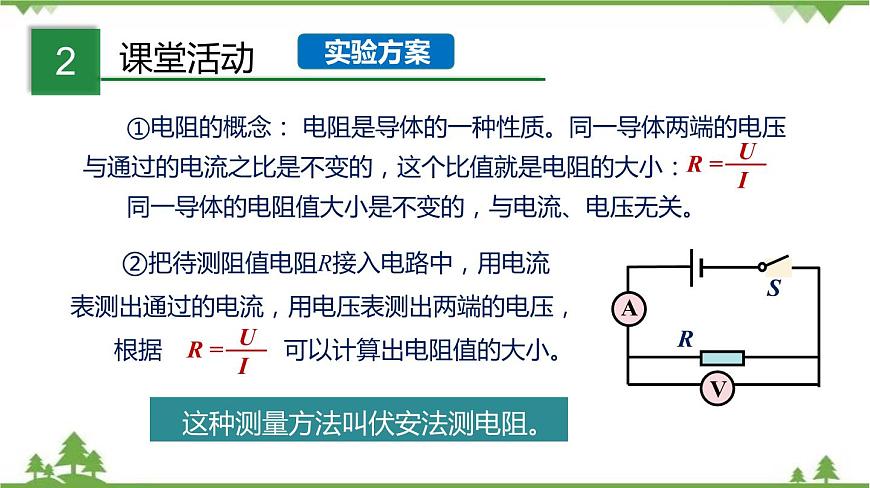

②把待測阻值電阻R接入電路中，用電流表測出通過的電流，用電壓表測出兩端的電壓，根據 可以計算出電阻值的大小。
①電阻的概念： 電阻是導體的一種性質。同一導體兩端的電壓與通過的電流之比是不變的，這個比值就是電阻的大?。和粚?dǎo)體的電阻值大小是不變的，與電流、電壓無關。
這種測量方法叫伏安法測電阻。
為減小誤差，應該改變待測電阻兩端的電壓進行多次測量取平均值。想一想，怎樣改變電阻R兩端的電壓？

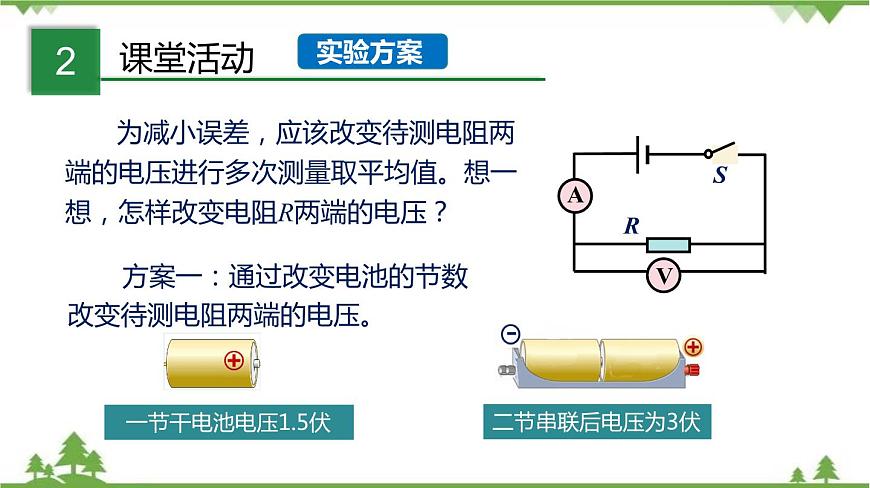

方案一：通過改變電池的節數改變待測電阻兩端的電壓。
一節干電池電壓1.5伏

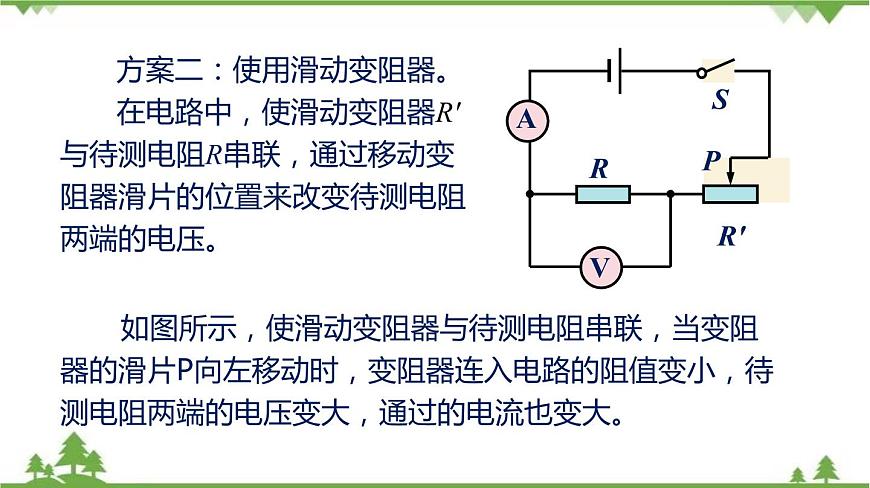

方案二：使用滑動變阻器。 在電路中，使滑動變阻器R'與待測電阻R串聯，通過移動變阻器滑片的位置來改變待測電阻兩端的電壓。
如圖所示，使滑動變阻器與待測電阻串聯，當變阻器的滑片P向左移動時，變阻器連入電路的阻值變小，待測電阻兩端的電壓變大，通過的電流也變大。
一、方案一：通過改變電池的節數改變待測電阻兩端的電壓。
用電壓表、電流表測電阻

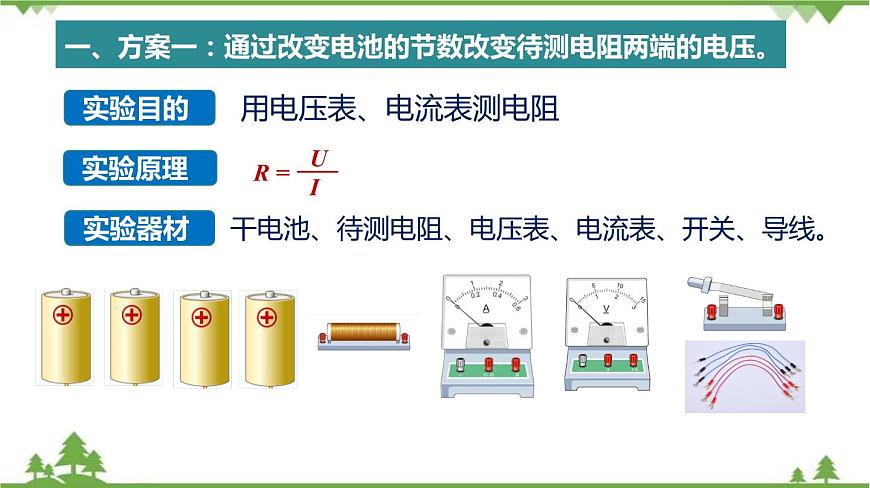

干電池、待測電阻、電壓表、電流表、開關、導線。
1.用一節干電池進行實驗

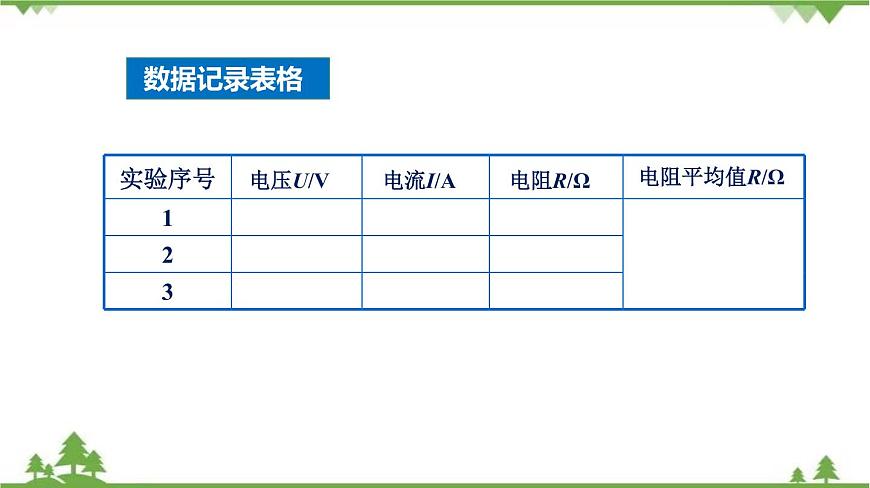

閉合電鍵，讀出電壓表與電流表的示數，記入表格中。
2.用二節干電池進行實驗
3.用三節干電池進行實驗
電源、電壓表、電流表、滑動變阻器、開關、導線、待測電阻。
二、 方案二：用滑動變阻器改變待測電阻兩端的電壓。
1.根據電路圖連接電路
連接電路時開關要斷開，變阻器的滑片要調節到阻值最大端。
①閉合電鍵，讀出電壓表與電流表的示數，記入表格中。
②移動變阻器的滑片，改變待測電阻兩端的電壓和電流，讀出電壓表與電流表的示數，記入表格中。
4. 計算電阻的平均值: R=（5歐+5.1歐+5.2歐）/3=5.1歐
課堂小影院《伏安法測電阻》
1. 在“伏安法測量電阻”的實驗中，設計了如圖所示的電路圖。
①請根據電路圖，用筆畫線代替導線將圖中的器材連接成完整電路。
②按圖所示電路連接器材時，電鍵要處于_______（選填“斷開”或“閉合”）狀態，滑動變阻器的滑片P應該滑到最_____（選填“左端”或“右端”）。
③閉合電鍵，將滑片P緩慢向左移動，電壓表的示數將________,電流表的示數將________（選填“增大”或“減小”）。④以上這種測量電阻的方法叫___________。
⑤某次測量時，電壓表、電流表的示數如圖所示，此時這個電阻R的阻值為_(kāi)____歐姆。⑥為減小實驗誤差，我們應該多次進行正確測量，然后取電阻R的_______值。
2．小華同學做“用電流表，電壓表測電阻”實驗，所用器材齊全且完好。 ①實驗中，需測量并記錄的兩個物理量是 。 ②在連接電路時。電鍵應_______ 。閉合電鍵前，應使滑動變阻器連入電路的電阻最______。③小華正確連接電路進行實驗，當變阻器滑片處于某位置時.電流表的示數如圖所示，為了讀出電流表的示數，他應進行的操作是 。④該實驗需要進行多次測量，其目的是為了 。
斷開電鍵，改變電流表至小量程，閉合電建，再次測量
3. 小華同學做“用電流表電壓表測電阻”的實驗，所用器材齊全且完好，電源電壓不變（1.5伏的整數倍），所用滑動變阻器上標有“50Ω 2A”字樣。小華正確連接電路，實驗步驟正確， 閉合電鍵，電流表、電壓表的示數如圖、（b）所示。① 該實驗的原理是 。 ②“小華正確連接電路，實驗步驟正確”表明電壓表并聯在 兩端，閉合電鍵時，滑動變阻器連入電路的阻值 ，本實驗所用的電源電壓為 伏。③ 接著小華移動滑片到中點位置時，電流表的示數為0.18安，此時所測的電阻為 歐。（電阻精確到0.1歐）
4. 如圖是用伏安法測量某未知電阻的電路圖.（1）根據電路圖將如圖所示的實物圖連接起來；（2）讀出如圖所示電流表和電壓表的示數；（3）算出被測電阻本次的測量值.
解：（1）實物圖連接如下；
（2）電流表讀數為0.4A，電壓表讀數為2.4V.
5. 在“用電流表、電壓表測電阻”的實驗中，小明同學按圖連接電路進行實驗。電源電壓保持不變，所用滑動變阻器上標有“20? 2A”字樣。① 在閉合電鍵前，他應將滑動變阻器的滑片置于圖中 端。（選填“A”或“B”）
②他實驗步驟正確，閉合電鍵后，觀察電壓表、電流表的示數并記錄在序號1中，則電源電壓為_(kāi)______伏。
UR＝IR＝0.14安×20歐＝2.8伏
電源電壓為U＝UR+UX＝2.8伏+1.7伏＝4.5伏
③接著，他移動滑片到中點位置（即變阻器接入電路的電阻為10歐），將電壓表的示數2.5伏記錄在序號2中。當他將滑片移動到A端時，將電流表的示數0.36安記錄在序號3中。請?jiān)谏媳碇袑⒃撏瑢W(xué)尚未記錄的數據填寫完整，并計算出電阻值。（精確到0.1歐）。
第1次實驗：Rx1=U1/I1=1.7伏/0.14安=12.1Ω
第2次實驗：I＝UR/R＝（4.5伏-2.5伏）/10歐＝0.2安 UX2＝2.5伏 IX2＝0.2安 Rx2=U2/I2=2.5伏/0.2安=12.5Ω
計算三次電阻的平均值為x =（Rx1+ Rx2+ Rx3）/3=12.4歐
第3次實驗： UX3＝4.5伏 IX3＝0.36安 Rx3=U3/I3=4.5伏/0.36安=12.5Ω
課堂小影院《實驗實錄——伏安法測電阻》
電源、電壓表、電流表、滑動變阻器、開關、導線、待測電阻。
1．連接電路時電鍵要斷開，變阻器的滑片要調節到阻值最大端； 3．調節變阻器的滑片，改變待測電阻兩端的電壓及通過的電流， 再測幾組數據； 4．根據公式R=U/I 計算出R 的值，并記錄在表格中。 5. 計算R 的平均值減小誤差。
2．閉合電鍵，調節滑動變阻器的滑片至適當位置，分別讀出電流表 的示數 I、電壓表的示數U，并記錄在表格中；
