【回歸教材】

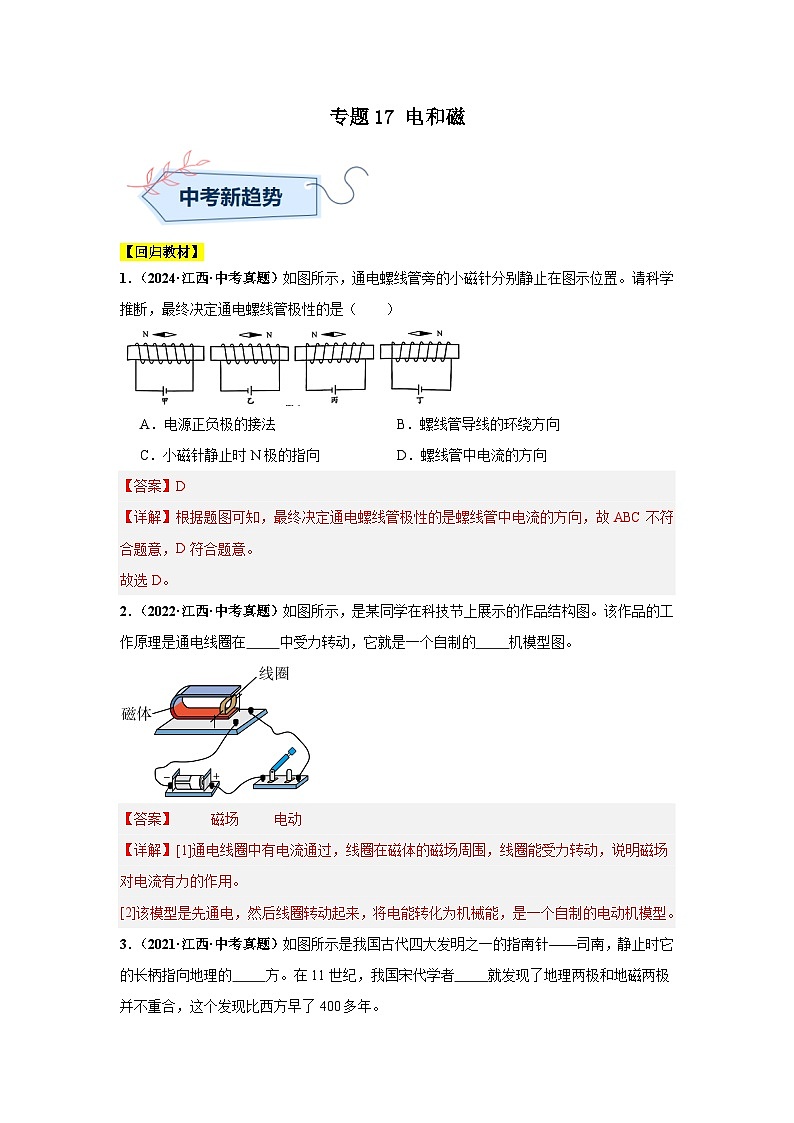

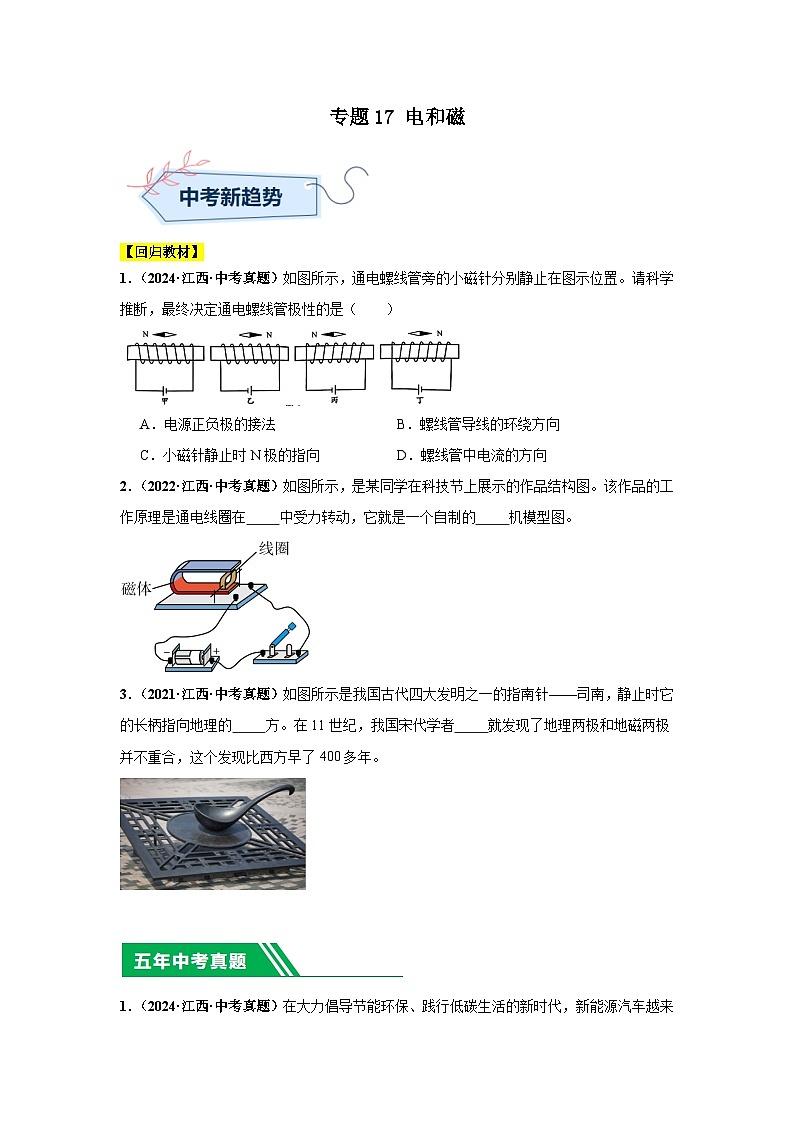

1．（2024·江西·中考真題）如圖所示，通電螺線管旁的小磁針?lè)謩e靜止在圖示位置。請科學推斷，最終決定通電螺線管極性的是（ ）
A．電源正負極的接法B．螺線管導線的環繞方向
C．小磁針靜止時N極的指向D．螺線管中電流的方向
【答案】D
【詳解】根據題圖可知，最終決定通電螺線管極性的是螺線管中電流的方向，故ABC不符合題意，D符合題意。
故選D。
2．（2022·江西·中考真題）如圖所示，是某同學在科技節上展示的作品結構圖。該作品的工作原理是通電線圈在 中受力轉動，它就是一個自制的 機模型圖。
【答案】 磁場 電動
【詳解】[1]通電線圈中有電流通過，線圈在磁體的磁場周?chē)?，線圈能受力轉動，說明磁場對電流有力的作用。
[2]該模型是先通電，然后線圈轉動起來，將電能轉化為機械能，是一個自制的電動機模型。

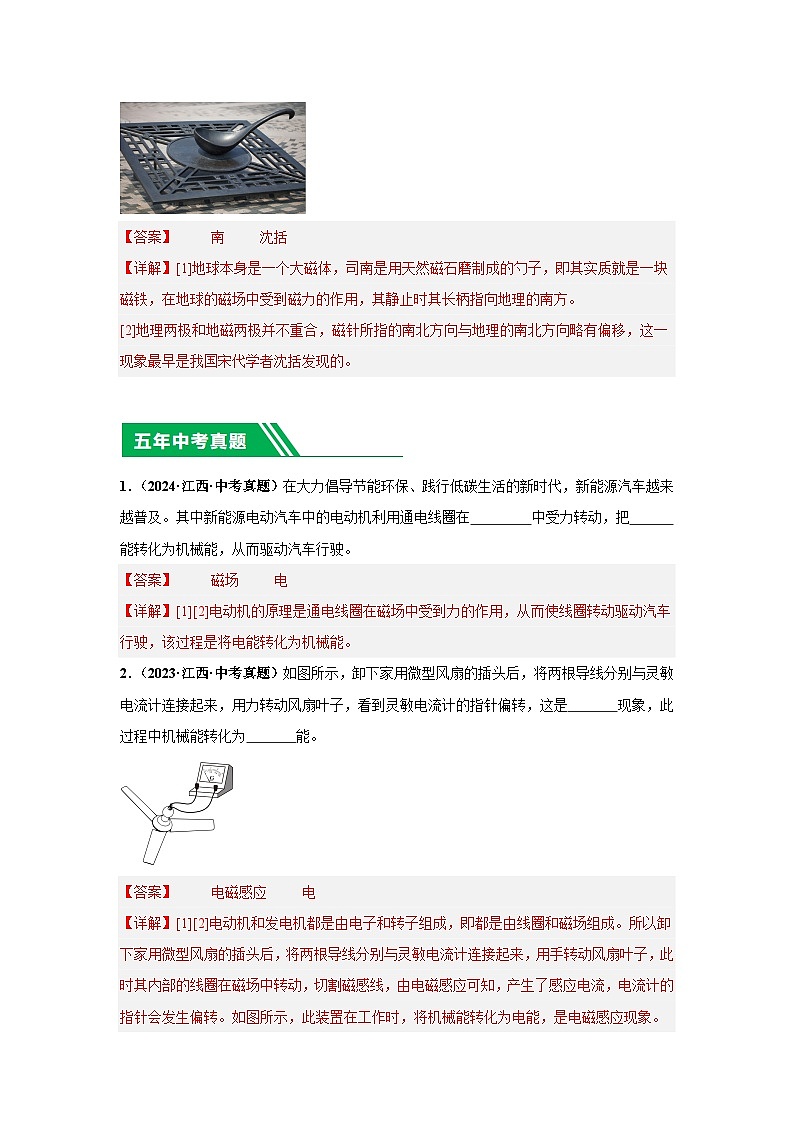

3．（2021·江西·中考真題）如圖所示是我國古代四大發明之一的指南針——司南，靜止時它的長柄指向地理的 方。在11世紀，我國宋代學者 就發現了地理兩極和地磁兩極并不重合，這個發現比西方早了400多年。
【答案】 南 沈括
【詳解】[1]地球本身是一個大磁體，司南是用天然磁石磨制成的勺子，即其實質就是一塊磁鐵，在地球的磁場中受到磁力的作用，其靜止時其長柄指向地理的南方。
[2]地理兩極和地磁兩極并不重合，磁針?biāo)傅哪媳狈较蚺c地理的南北方向略有偏移，這一現象最早是我國宋代學者沈括發現的。
1．（2024·江西·中考真題）在大力倡導節能環保、踐行低碳生活的新時代，新能源汽車越來越普及。其中新能源電動汽車中的電動機利用通電線圈在 中受力轉動，把 能轉化為機械能，從而驅動汽車行駛。
【答案】 磁場 電
【詳解】[1][2]電動機的原理是通電線圈在磁場中受到力的作用，從而使線圈轉動驅動汽車行駛，該過程是將電能轉化為機械能。

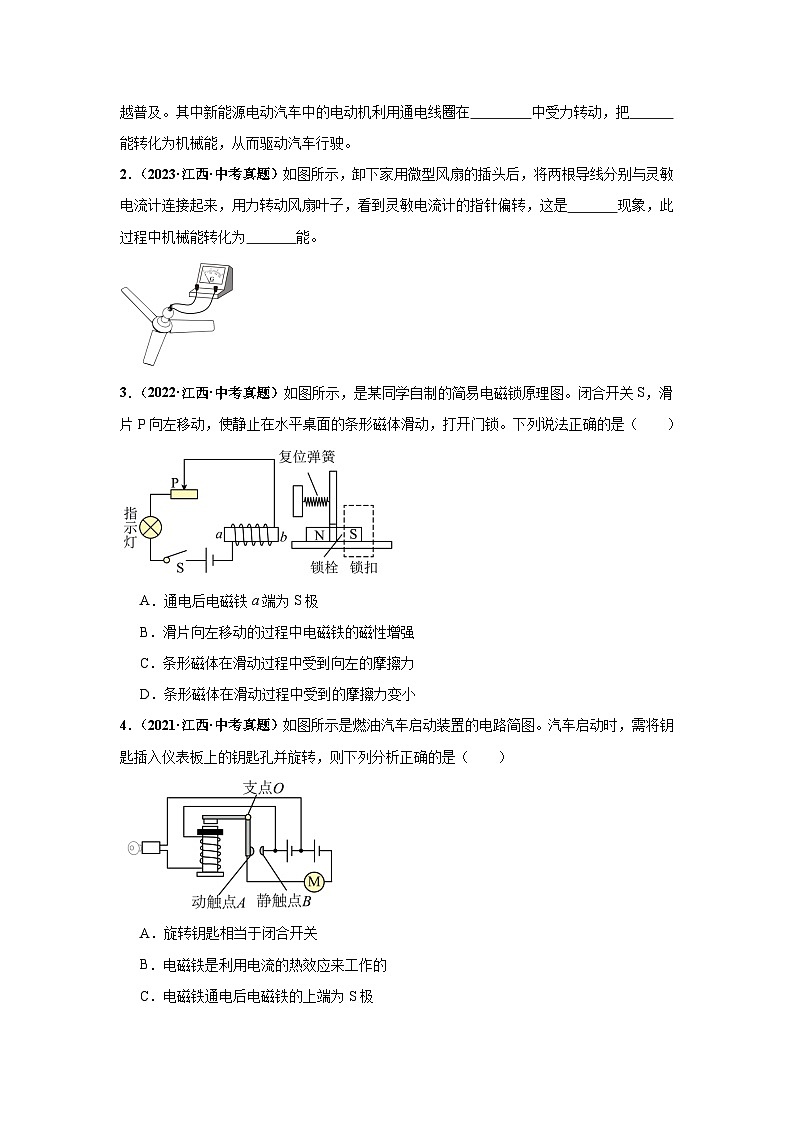

2．（2023·江西·中考真題）如圖所示，卸下家用微型風扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用力轉動風扇葉子，看到靈敏電流計的指針偏轉，這是 現象，此過程中機械能轉化為 能。

【答案】 電磁感應 電
【詳解】[1][2]電動機和發電機都是由電子和轉子組成，即都是由線圈和磁場組成。所以卸下家用微型風扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用手轉動風扇葉子，此時其內部的線圈在磁場中轉動，切割磁感線，由電磁感應可知，產生了感應電流，電流計的指針會發生偏轉。如圖所示，此裝置在工作時，將機械能轉化為電能，是電磁感應現象。

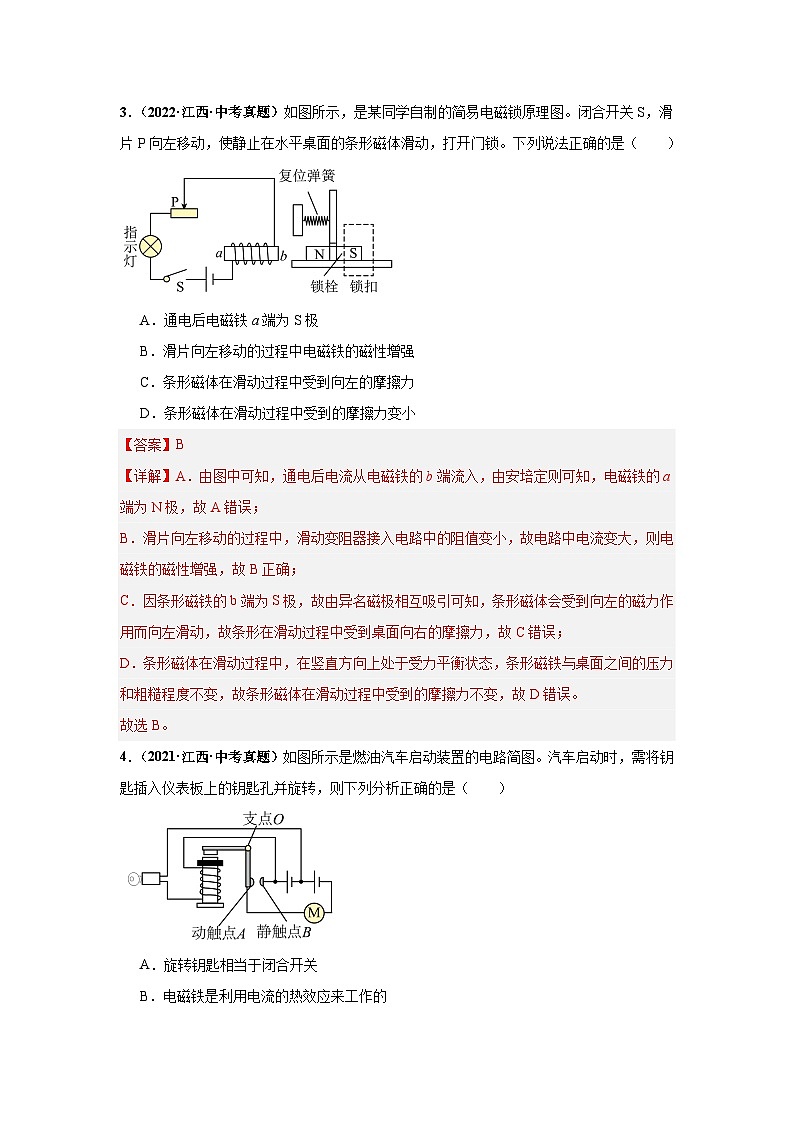

3．（2022·江西·中考真題）如圖所示，是某同學自制的簡易電磁鎖原理圖。閉合開關S，滑片P向左移動，使靜止在水平桌面的條形磁體滑動，打開門鎖。下列說法正確的是（ ）
A．通電后電磁鐵a端為S極
B．滑片向左移動的過程中電磁鐵的磁性增強
C．條形磁體在滑動過程中受到向左的摩擦力
D．條形磁體在滑動過程中受到的摩擦力變小
【答案】B
【詳解】A．由圖中可知，通電后電流從電磁鐵的b端流入，由安培定則可知，電磁鐵的a端為N極，故A錯誤；
B．滑片向左移動的過程中，滑動變阻器接入電路中的阻值變小，故電路中電流變大，則電磁鐵的磁性增強，故B正確；
C．因條形磁鐵的b端為S極，故由異名磁極相互吸引可知，條形磁體會受到向左的磁力作用而向左滑動，故條形在滑動過程中受到桌面向右的摩擦力，故C錯誤；
D．條形磁體在滑動過程中，在豎直方向上處于受力平衡狀態，條形磁鐵與桌面之間的壓力和粗糙程度不變，故條形磁體在滑動過程中受到的摩擦力不變，故D錯誤。
故選B。
4．（2021·江西·中考真題）如圖所示是燃油汽車啟動裝置的電路簡圖。汽車啟動時，需將鑰匙插入儀表板上的鑰匙孔并旋轉，則下列分析正確的是（ ）
A．旋轉鑰匙相當于閉合開關
B．電磁鐵是利用電流的熱效應來工作的
C．電磁鐵通電后電磁鐵的上端為S極
D．電動機工作時將電能全部轉化為機械能
【答案】A
【詳解】A．插入鑰匙并旋轉才能啟動汽車，所以旋轉鑰匙相當是閉合開關，接通電路，故A正確；
B．電磁鐵是在電流通過線圈時，線圈產生磁性，所以電磁鐵利用電流的磁效應工作的，故B錯誤；
C．圖示中的電磁鐵，電流從其上端流入，下端流出，據安培定則知，電磁鐵的下端為S極，故C錯誤；
D．電動機工作時，大部分電能轉化為機械能，小部分電能轉化為內能，故D錯誤。
故選A。

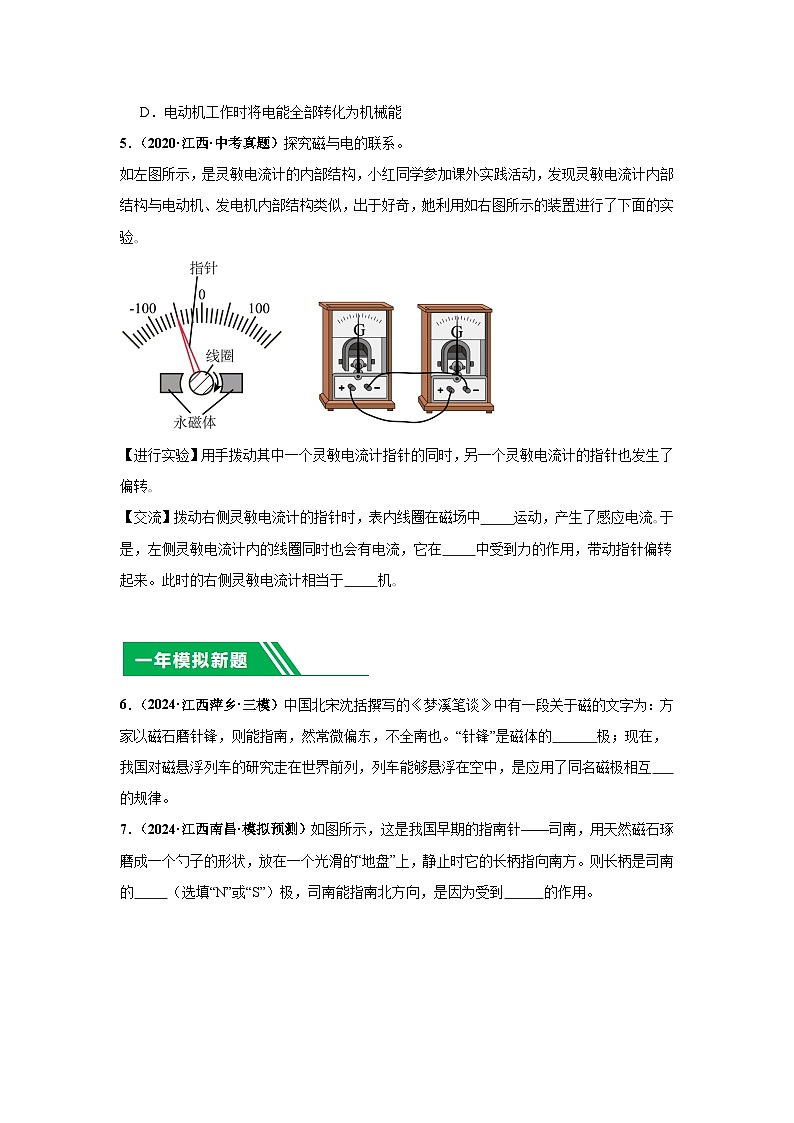

5．（2020·江西·中考真題）探究磁與電的聯系。
如左圖所示，是靈敏電流計的內部結構，小紅同學參加課外實踐活動，發現靈敏電流計內部結構與電動機、發電機內部結構類似，出于好奇，她利用如右圖所示的裝置進行了下面的實驗?
【進行實驗】用手撥動其中一個靈敏電流計指針的同時，另一個靈敏電流計的指針也發生了偏轉?
【交流】撥動右側靈敏電流計的指針時，表內線圈在磁場中 運動，產生了感應電流?于是，左側靈敏電流計內的線圈同時也會有電流，它在 中受到力的作用，帶動指針偏轉起來。此時的右側靈敏電流計相當于 機?
【答案】 做切割磁感線 磁場 發電
【詳解】[1][2]撥動右側靈敏電流計的指針時，表內線圈在磁場中做切割磁感線運動，會產生感應電流，由于左側靈敏電流計和右側靈敏電流計相連，左側靈敏電流計內的線圈同時也會有電流，在磁場中受到力的作用，從而帶動指針偏轉。
[3]右側靈敏電流計產生感應電流，屬于電磁感應現象，相當于發電機。
6．（2024·江西萍鄉·三模）中國北宋沈括撰寫的《夢溪筆談》中有一段關于磁的文字為：方家以磁石磨針?shù)h，則能指南，然常微偏東，不全南也。“針?shù)h”是磁體的 極；現在，我國對磁懸浮列車的研究走在世界前列，列車能夠懸浮在空中，是應用了同名磁極相互 的規律。
【答案】 南 排斥
【詳解】[1]地球是個大磁體，地磁北極在地理南極附近，地磁南極在地理北極附近，水平放置的磁體受到地磁場的作用，能自由轉動，靜止時指示南北方向，“針?shù)h”是磁體的南極。
[2]磁懸浮列車是利用同名磁極相互排斥的原理來實現懸浮的。
7．（2024·江西南昌·模擬預測）如圖所示，這是我國早期的指南針——司南，用天然磁石琢磨成一個勺子的形狀，放在一個光滑的“地盤”上，靜止時它的長柄指向南方。則長柄是司南的 （選填“N”或“S”）極，司南能指南北方向，是因?yàn)槭艿? 的作用。
【答案】 S 地磁場
【詳解】[1][2]地球本身是一個大磁體，司南是用天然磁石磨制成的勺子，實質就是一塊磁鐵，由于受到地磁場的作用，能夠自由轉動的勺子靜止時指南的磁極是它的南極（S極），其靜止時其勺柄指向地理的南極，則長柄是司南的S極。
8．（2024·江西贛州·一模）如圖所示，丹麥物理學家 給直導線通電后，發現原本靜止的小磁針發生偏轉，為了使實驗現象明顯，導線應 （選填“東西”“南北”或“任意”）方向放置。
【答案】 奧斯特 南北
【詳解】[1]丹麥物理學家?jiàn)W斯特給直導線通電后，小磁針發生偏轉，說明通電導線周?chē)嬖诖艌?chǎng)。
[2]為了使實驗現象明顯，導線應南北方向放置，避免地磁場對實驗的干擾。
9．（2024·江西吉安·模擬預測）近年來，我國電動汽車發展迅速，不管是產量還是銷量，均居世界領先地位。實現電動汽車智能化的集成電路的主要材料是 （選填“半導體”或“超導體”），電動機轉動是因?yàn)橥妼?dǎo)體在 中受到力的作用。
【答案】 半導體 磁場
【解析】[1]集成電路主要材料為硅，屬于半導體材料。
[2]電動機的原理是利用通電線圈在磁場中受到力而發生運動。
10．（2024·江西南昌·一模）電動自行車因?yàn)槠浞奖憧旖菀呀?jīng)成為很多人近距離出行的交通工具。電動自行車正常行駛時，后輪電機驅動輪胎前進，此時電機屬于 （選填“電動機”“發電機”或“熱機”）。當其下坡時，后輪電機把 能轉化為電能儲存起來。
【答案】 電動機 機械
【詳解】
[1]后輪電機驅動輪胎前進時是將電能轉化為機械能，所以此時電機屬于電動機。
[2]下坡時電動自行車的重力勢能轉化為動能，不消耗電能，此時后輪電機轉動產生機械能轉化為電能儲存起來，充當發電機。
11．（2024·江西·二模）如圖為一款無線充電式懸浮音響。使用時底座內的送電線圈產生交變磁場，使音響內的受電線圈感應到電磁信號，產生感應電流給音響充電，音響懸起并開始播放音樂。無線充電時，底座內的送電線圈是利用 工作的，音響內的受電線圈是利用 工作的。（均選填“電磁感應原理”或“電流的磁效應”）
【答案】 電流的磁效應 電磁感應原理
【詳解】[1][2] 無線充電時，底座內的送電線圈通電后產生交變磁場，是利用電流的磁效應工作的；音響內的受電線圈是利用電磁感應原理工作的，屬于發電機原理。
12．（2024·江西景德鎮·二模）國家發改委推出《全國家庭應急物資儲備建議清單》中，建議配備“具備收音功能的手搖充電電筒”，這樣不僅能在極端環境中保持信息通達，而且也能在黑暗環境中提供光源或者發出求救信號，高效求生。手搖發電過程中是運用了 原理，此過程中機械能轉化為 能。
【答案】 電磁感應 電
【詳解】[1][2]當手搖裝置使線圈在磁場中旋轉時，線圈切割磁感線會產生感應電流，則手搖發電過程中運用的是電磁感應原理，此過程中機械能轉化為電能。
13．（2024·江西·二模）小明自制了一個如圖所示裝置：風吹動風車帶動磁體上方的線圈轉動（線圈兩端引出線上的絕緣漆已全部刮掉），靈敏電流計的指針會發生偏轉，該裝置的工作原理是 ；在無風吹時，若要讓線圈轉動，可將圖中電流計換成 。
【答案】 電磁感應 電池
【詳解】[1]圖中線圈、導線和靈敏電流計組成閉合電路，線圈處在磁場中，風吹風車帶動線圈轉動切割磁感線從而產生感應電流，所以該裝置是利用電磁感應原理工作的。
[2]若將圖中電流計換成電池，和線圈、導線組成閉合回路，有電流流過線圈，通電線圈在磁場中受力轉動，可制成電動機。
14．（2024·江西·模擬預測）如圖所示，a、b分別為電流表兩接線柱，c、d分別為電源兩極。閉合開關后，小磁針靜止時 N極指向通電螺線管甲端，則以下判斷正確的是（ ）
A．螺線管甲端為N極，另一端為S極B．螺線管的極性與電流環繞方向有關
C．若d為正極，則a為“-”接線柱D．螺線管的極性跟電源正負極有關
【答案】B
【詳解】A．由磁極間的作用規律可知，靠近小磁針N極的螺線管甲端為S極，另一端為N極，故A錯誤；
BD．由安培定則可知，螺線管的極性與電流環繞方向有關，與電源正負極無關，故B正確，D錯誤；
C．若d端為正極，則電流從電流表a端流入，故a為“＋”接線柱，故C錯誤；
故選B。
15．（2024·江西九江·二模）如圖所示，A為一條形磁體的一端，開關S閉合后，下列判斷正確的是（ ）
A．通電螺線管下端為N極
B．通電螺線管周?chē)嬖谠S多磁感線
C．要增大通電螺線管的磁性，可把滑片P向右移動
D．若通電螺線管與條形磁體的A端相互排斥，則條形磁體的A端為S極
【答案】C
【詳解】AD．根據安培定則可知，此時電流從上面的線流入，從下面的線流出，電磁鐵上端是N極，同名磁極相互排斥，條形磁體的A端為N極，故AD錯誤；
B．磁感線是為了研究磁場而提出的模型不是真實存在的，故B錯誤；
C．當滑片P向右移動過程中，電阻變小，電流變大，電磁鐵的磁性增強，故C正確。
故選C。
16．（2024·江西九江·二模）如圖，這是可自動注水儲水池的裝置原理圖。電源電壓一定，R為壓敏電阻，其阻值隨壓力的變化而變化，為定值電阻。閉合開關、，當水位上升到一定高度時，觸點分離，注水裝置停止注水；當水位下降到一定位置時，觸點連接，注水裝置開始注水。則（ ）
A．水位下降時，R的阻值會變小
B．水位下降時，的電功率變大
C．水位上升時，電磁鐵磁性變?nèi)?br>D．水位上升時，通過的電流變大
【答案】D
【詳解】由圖可知，控制電路中定值電阻R0與壓敏電阻R和電磁鐵串聯。
AB．由“池中水位下降到一定位置時，觸點連接，注水裝置自動開始注水”可知，此時銜鐵被釋放，動觸點與靜觸點接觸，電磁鐵的磁性減弱，則控制電路中的電流變小。由歐姆定律可知，此時電路中的總電阻變大，由串聯電路的電阻特點可知，R的阻值變大；由
P=UI=I2R可知R0的電功率變小，故AB不符合題意；
CD．由“池中水位上升到一定高度時，觸點分離，注水裝置自動停止注水”可知，此時銜鐵被吸引，動觸點與靜觸點分離，電磁鐵的磁性增強，則控制電路中的電流變大，由串聯電路的電流特點可知，通過R0的電流變大，故C不符合題意，D符合題意。
故選D。
17．（2024·江西九江·模擬預測）我國電磁軌道炮近年來取得了重大進展。如圖所示，這是電磁炮的原理簡化圖。炮彈上固定的金屬桿和金屬軌道接觸，并與電源構成閉合電路，通電后金屬桿就會受到向右的力，于是將炮彈發射出去。則下列有關分析不正確的是（ ）
A．金屬軌道越光滑炮彈發射速度將越大
B．增大金屬桿中的電流，可提高炮彈發射速度
C．電磁炮的發射原理與發電機的原理相同
D．同時改變磁場方向和電流方向，金屬桿受力方向不變
【答案】C
【詳解】A．炮彈上固定的金屬桿和金屬軌道接觸，并與電源構成閉合電路，通電后金屬桿就會受到向右的力，于是將炮彈發射出去，金屬軌道越光滑，炮彈受到的阻力越小，炮彈發射速度將越大，故A正確，不符合題意；
B．增大金屬桿中的電流，金屬桿就會受到向右的力越大，可提高炮彈發射速度，故B正確，不符合題意；
C．電磁炮的發射原理是通電導體在磁場中受到力的作用，與電動機的原理相同，故C錯誤，符合題意；
D．只改變磁場或電流方向，金屬桿的受力方向發生改變；同時改變磁場方向和電流方向，金屬桿受力方向不變，故D正確，不符合題意。
故選C。
18．（2024·江西南昌·一模）如圖所示的四個電磁實驗，下列說法中不正確的是（ ）
A．閉合開關，小磁針的N極向右偏轉
B．開關S閉合，只要導體ab在磁場中做切割磁感線運動，導體中就有電流產生
C．開關S閉合，導體ab在磁場中運動，電動機是利用這一原理制成
D．觸接后小磁針將發生偏轉，表明通電導線的周?chē)嬖诖鸥芯€
【答案】D
【詳解】A．閉合開關，根據安培定則可知，通電螺線管的左端為S極，右端為N極，同名磁極相互排斥，異名磁極互相吸引，因此小磁針的N極向右偏轉，故A正確，不符合題意；
B．閉合電路的部分導體在磁場中做切割磁感線運動時，導體中就會產生感應電流，故B正確，不符合題意；
C．閉合開關S，導體ab通電，在磁場中受力運動，利用這一原理制成了電動機，故C正確，不符合題意；
D．通電導線觸接后，小磁針發生偏轉，表明通電導線的周?chē)嬖诖艌?chǎng)，而磁感線不是真實存在的，是一種理想模型，故D錯誤，符合題意。
故選D。
19．（2024·江西南昌·一模）小明拆開了實驗室某電流表，看到內部結構大致如圖所示。通電后發現，內部線圈轉動會帶動螺旋彈簧以及指針偏轉。下列說法錯誤的是（ ）
A．它利用了通電導體在磁場中受到力的作用的原理
B．通過電流表的電流越大，螺旋彈簧的形變?cè)酱?br>C．螺旋彈簧的形變?cè)酱?，指針偏轉越明顯
D．若電流從負接線柱流入，內部線圈不會受到力的作用
【答案】D
【詳解】A．由題意可知，線圈通電后，受到磁場作用力而轉動，故A正確，不符合題意；
B．通過電流表的電流越大，線圈受到的作用力越大，螺旋彈簧的形變?cè)酱螅蔅正確，不符合題意；
C．螺旋彈簧的形變?cè)酱螅羔樒D(zhuǎn)的角度越大，指針偏轉越明顯，故C正確，不符合題意；
D．電流從負接線柱流入，通過線圈電流方向改變，在磁場方向不變時，線圈的受力方向發生變化，故D錯誤，符合題意。
故選D。
20．（2024·江西吉安·模擬預測）（多選）浙江某地的縣城為了防止火災，在充電處全安裝了電動自行車起火自動滅火消防裝置，如圖甲所示：如圖乙所示為工作原理圖，充電時手機掃描后兩開關閉合；在電動自行車起火，溫度升高到設定值時，滅火器電動裝置工作并噴干粉滅火。下列說法正確的是（ ）
A．銜鐵使用的是硬磁鐵，電磁鐵利用電磁感應來工作的
B．若電動自行車起火，裝置下端溫度達到70℃時，控制電路工作，工作電路開始噴干粉滅火
C．工作電路中沒有添加滑動變阻器， 是為了使電磁鐵磁性達到最強，不可能損壞電源
D．電路設計中，只要電動自行車接入電路中，兩開關就應該一直保持閉合狀態
【答案】BD
【詳解】A．銜鐵使用的是軟磁鐵，電磁鐵有磁性時能夠被磁化，電磁鐵利用電流的磁效應來工作的，故A錯誤；
B．若電動自行車起火，溫度上升，裝置下端水銀面上升，溫度達到70℃時，控制電路工作，銜鐵被吸下，工作電路開始噴干粉滅火，故B正確；
C．工作電路用左側的溫度計控制電路的通斷，溫度高時控制電路接通，溫度低時，控制電路斷開；溫度計有一定的電阻，接通時不會燒毀電源，沒有必要添加滑動變阻器，故C錯誤；
D．電路設計中，充電時手機掃描后兩開關閉合，只要電動自行車接入電路中，兩開關就應該一直保持閉合狀態，故D正確。
故選BD。
21．（2024·江西·模擬預測）探究導體在磁場中運動時產生感應電流的條件。
實驗原理： 現象。
實驗過程：
（1）如圖所示，在蹄形磁體中放置一根導體，導體的兩端跟開關和靈敏電流計連接，形成閉合電路；
（2）讓導體在磁場中靜止，換用不同強度的磁體，觀察靈敏電流計的指針是否發生偏轉；
（3）讓導體在磁場中沿著不同的方向運動，觀察靈敏電流計的指針什么時候發生偏轉。當導體左右運動時，靈敏電流計的指針發生偏轉，當導體上下運動時，靈敏電流計的指針不發生偏轉。
實驗結論：閉合電路的 （選填“一部分”或“全部”）導體在磁場中做 運動時，導體中會產生感應電流。
交流與評估：此過程中的能量轉化： 。
【答案】 電磁感應現象 一部分 切割磁感線 機械能轉化為電能
【詳解】[1]閉合電路的一部分導體在磁場中做切割磁感線的運動時，導體中就會產生電流，這種現象叫電磁感應現象。本實驗的原理是：電磁感應現象。
（3）[2][3]通過實驗得到的結論是：閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流。
[4]交流與評估：此過程中的能量轉化：機械能轉化為電能。
22．（2024·江西九江·模擬預測）【探究名稱】探究導體在磁場中運動時產生感應電流的條件
【問題】小明同學課堂上觀察了物理老師演示的實驗，發現金屬棒左右運動時，靈敏電流計的指針會偏轉，上下運動時不會偏轉，他還想知道若利用條形磁體代替蹄形磁體，如何能產生感應電流，于是他利用金屬棒及導線、條形磁體、靈敏電流計等器材進行了如下實驗探究。
【證據】
（1）如圖甲所示，連接好電路，將金屬棒沿著條形磁體的軸線放置。金屬棒上下運動時，靈敏電流計的指針沒有偏轉；金屬棒左右運動時，靈敏電流計的指針幾乎沒有偏轉；
（2）如圖乙所示，將金屬棒垂直于條形磁體的軸線放置，金屬棒前后運動時，靈敏電流計的指針偏轉；
【解釋】圖甲實驗中，金屬棒沿著條形磁體的軸線上下運動時，對照?qǐng)D丙可知，此時金屬棒 切割磁感線，所以未能產生感應電流；圖乙實驗中，將金屬棒垂直于條形磁體的軸線前后運動時，此時金屬棒 切割磁感線，所以能產生感應電流。（均選填“有”或“沒有”）
【交流】
（1）經過同學們討論，用線圈來代替金屬棒（如圖?。喈?dāng)于增加了 （選填“金屬棒根數”或“磁場強度”），左右運動時，靈敏電流計的指針 （選填“會”或“不會”）偏轉；
（2）實驗中發現，往相同的方向運動時，速度越快，指針偏轉的角度越大，說明了感應電流的大小與導體做切割磁感線運動的 有關；
（3）將條形磁體插入線圈內的過程中，發現靈敏電流計的指針也會偏轉，拔出來時，發現指針的偏轉方向發生了改變，說明了感應電流的方向與導體做切割磁感線運動的 有關；換用磁場強度更大的磁體，用相同的速度插入或拔出條形磁體，發現指針的偏轉角度更大，說明了產生感應電流的大小與 有關。
【答案】 沒有 有 金屬棒根數 會 速度 方向 磁場的強度
【詳解】【解釋】
[1]由圖丙給出的條形磁體的磁感線分布可知，當金屬棒沿著條形磁體的軸線上下運動時，它的運動方向是與磁感線平行的，不能切割磁感線，所以不會產生感應電流。
[2]由圖丙可知，將金屬棒垂直于條形磁體的軸線前后運動時，它能夠較為明顯地切割磁感線，所以產生的感應電流也比較明顯，靈敏電流計會產生明顯地偏轉。
【交流】
（1）[3]線圈相當于是很多金屬棒疊在一起，所以是相當于增加了金屬棒根數。
[4]當線圈左右運動時，相當于很多個金屬棒并聯在一起切割磁感線，產生的感應電流較為明顯，所以靈敏電流計的指針會發生明顯偏轉。
（2）[5]根據實驗現象可知，當導體向同一方向運動的速度越大時，靈敏電流計指針偏轉的角度越大，說明感應電流越大，故可知感應電流的大小與導體做切割磁感線運動的速度有關。
（3）[6]將條形磁體插入線圈內和從線圈內拔出的過程中，線圈切割磁感線運動的方向發生了改變，而靈敏電流計指針偏轉的方向也隨之改變，這說明了感應電流的方向與導體做切割磁感線運動時的方向有關。
[7]換用磁場強度更大的磁體后，還是用相同的速度插入或拔出條形磁體即導體做切割磁感線運動的速度不變，發現靈敏電流計的指針偏轉的角度比之前更大，所以由控制變量法可知，導體做切割磁感線運動產生的感應電流的大小與磁場的強度有關。
