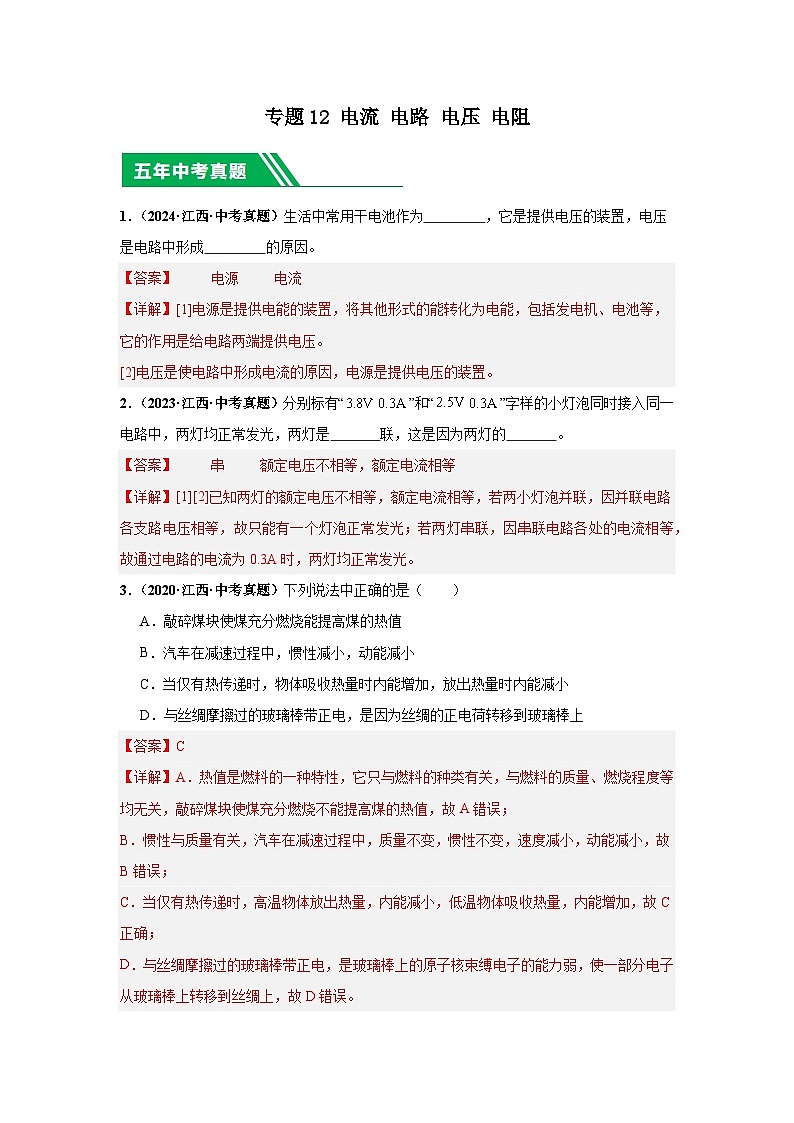

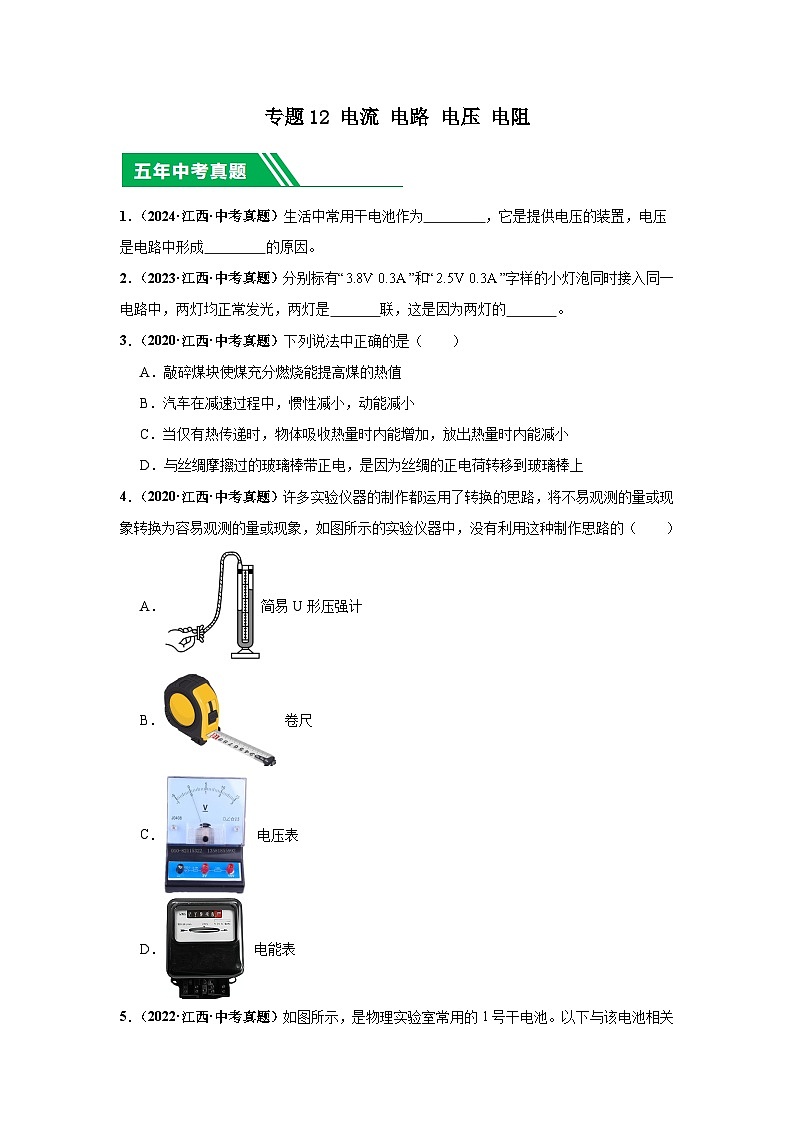

專題12 電流 電路 電壓 電阻-【好題匯編】5年（2020-2024）中考1年模擬物理分類匯編（江西專用）(原卷版+解析版)

這是一份專題12 電流 電路 電壓 電阻-【好題匯編】5年（2020-2024）中考1年模擬物理分類匯編（江西專用）(原卷版+解析版)，文件包含專題12電流電路電壓電阻原卷版docx、專題12電流電路電壓電阻解析版docx等2份試卷配套教學資源，其中試卷共20頁， 歡迎下載使用。
【答案】 電源 電流
【詳解】[1]電源是提供電能的裝置，將其他形式的能轉化為電能，包括發電機、電池等，它的作用是給電路兩端提供電壓。
[2]電壓是使電路中形成電流的原因，電源是提供電壓的裝置。
2．（2023·江西·中考真題）分別標有“”和“”字樣的小燈泡同時接入同一電路中，兩燈均正常發光，兩燈是 聯，這是因?yàn)閮蔁舻? 。
【答案】 串 額定電壓不相等，額定電流相等
【詳解】[1][2]已知兩燈的額定電壓不相等，額定電流相等，若兩小燈泡并聯，因并聯電路各支路電壓相等，故只能有一個燈泡正常發光；若兩燈串聯，因串聯電路各處的電流相等，故通過電路的電流為0.3A時，兩燈均正常發光。
3．（2020·江西·中考真題）下列說法中正確的是（ ）
A．敲碎煤塊使煤充分燃燒能提高煤的熱值
B．汽車在減速過程中，慣性減小，動能減小
C．當僅有熱傳遞時，物體吸收熱量時內能增加，放出熱量時內能減小
D．與絲綢摩擦過的玻璃棒帶正電，是因?yàn)榻z綢的正電荷轉移到玻璃棒上
【答案】C
【詳解】A．熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度等均無關，敲碎煤塊使煤充分燃燒不能提高煤的熱值，故A錯誤；
B．慣性與質量有關，汽車在減速過程中，質量不變，慣性不變，速度減小，動能減小，故B錯誤；
C．當僅有熱傳遞時，高溫物體放出熱量，內能減小，低溫物體吸收熱量，內能增加，故C正確；
D．與絲綢摩擦過的玻璃棒帶正電，是玻璃棒上的原子核束縛電子的能力弱，使一部分電子從玻璃棒上轉移到絲綢上，故D錯誤。
故選C。

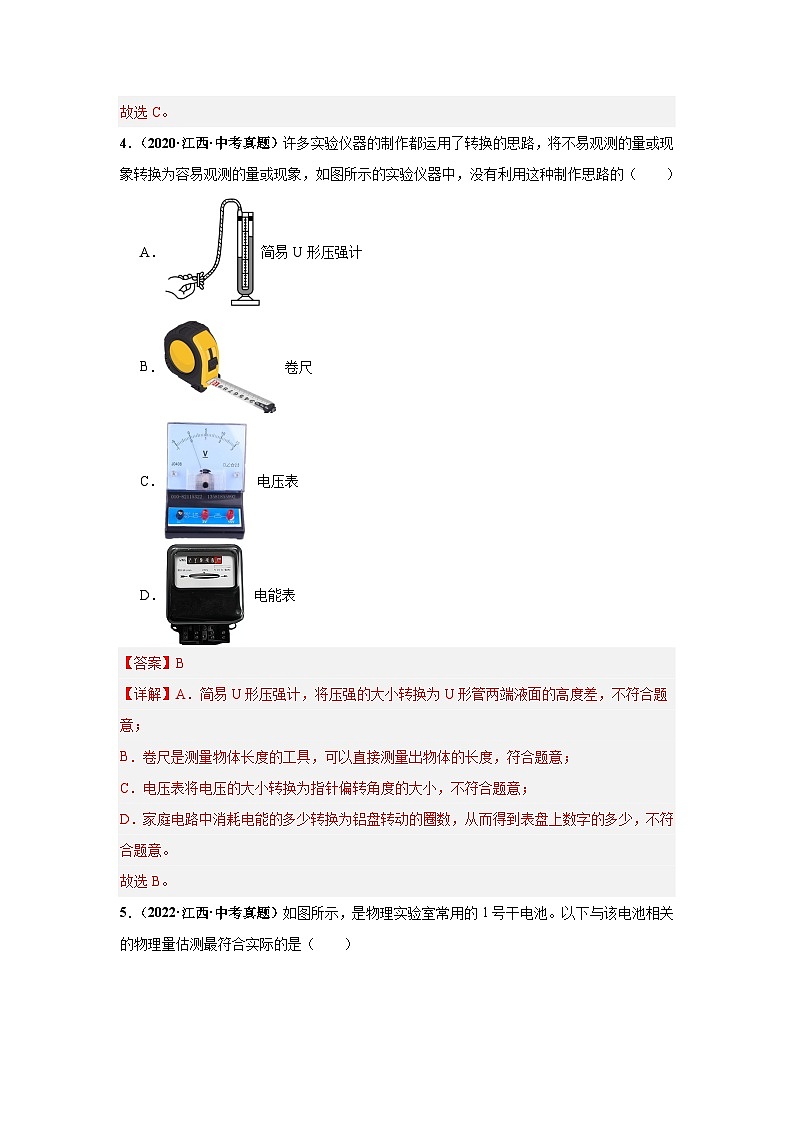

4．（2020·江西·中考真題）許多實驗儀器的制作都運用了轉換的思路，將不易觀測的量或現象轉換為容易觀測的量或現象，如圖所示的實驗儀器中，沒有利用這種制作思路的（ ）
A．簡易U形壓強計
B． 卷尺
C． 電壓表
D． 電能表
【答案】B
【詳解】A．簡易U形壓強計，將壓強的大小轉換為U形管兩端液面的高度差，不符合題意；
B．卷尺是測量物體長度的工具，可以直接測量出物體的長度，符合題意；
C．電壓表將電壓的大小轉換為指針偏轉角度的大小，不符合題意；
D．家庭電路中消耗電能的多少轉換為鋁盤轉動的圈數，從而得到表盤上數字的多少，不符合題意。
故選B。

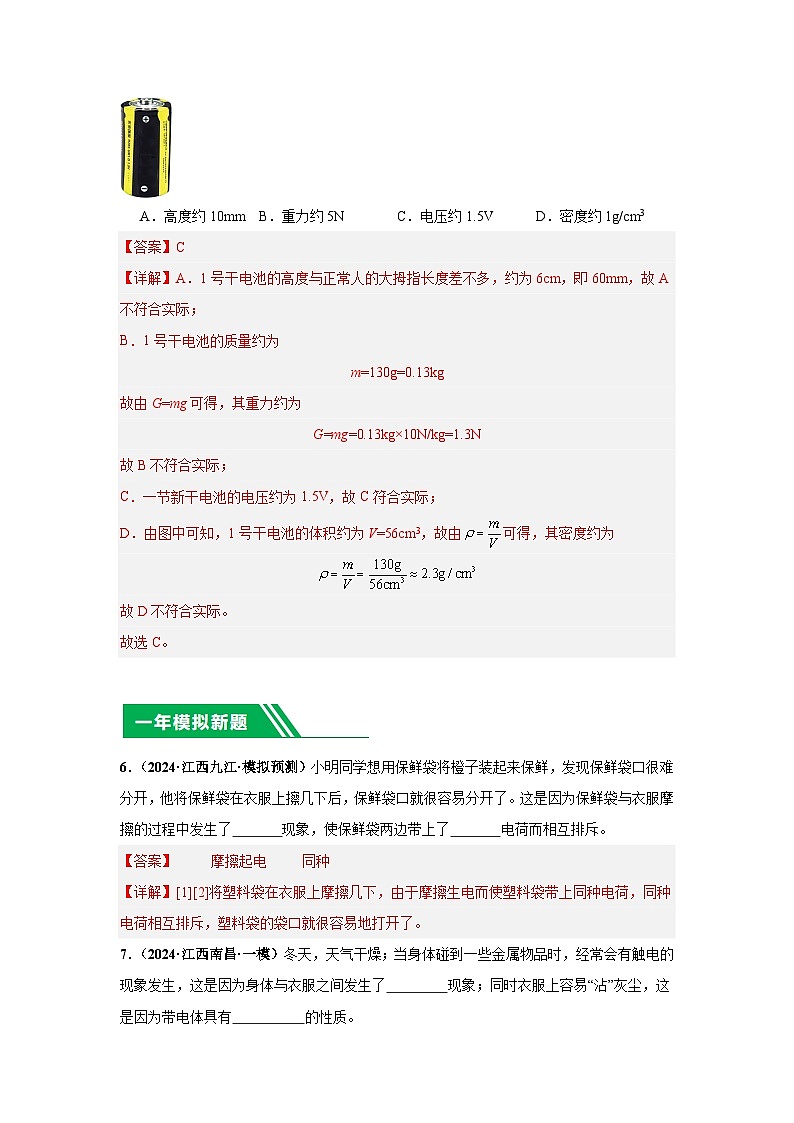

5．（2022·江西·中考真題）如圖所示，是物理實驗室常用的1號干電池。以下與該電池相關的物理量估測最符合實際的是（ ）
A．高度約10mmB．重力約5NC．電壓約1.5VD．密度約1g/cm3
【答案】C
【詳解】A．1號干電池的高度與正常人的大拇指長度差不多，約為6cm，即60mm，故A不符合實際；
B．1號干電池的質量約為
m=130g=0.13kg
故由G=mg可得，其重力約為
G=mg=0.13kg×10N/kg=1.3N
故B不符合實際；
C．一節新干電池的電壓約為1.5V，故C符合實際；
D．由圖中可知，1號干電池的體積約為V=56cm3，故由可得，其密度約為
故D不符合實際。
故選C。

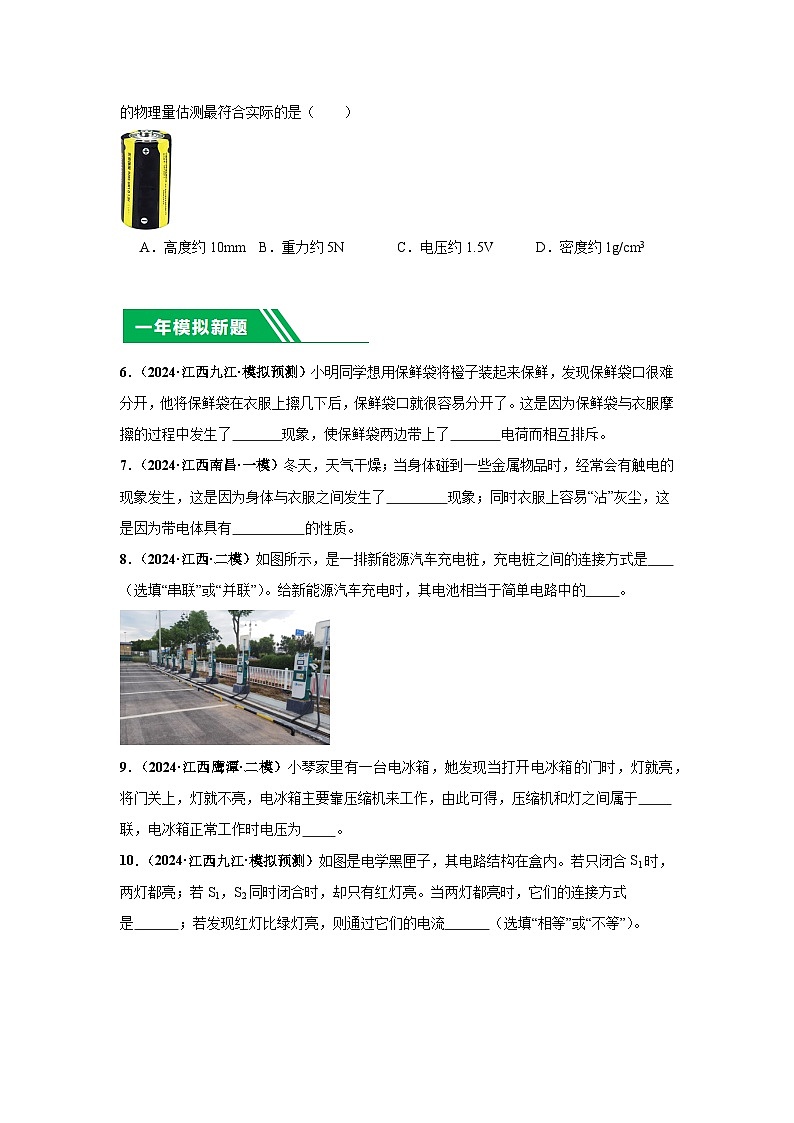

6．（2024·江西九江·模擬預測）小明同學想用保鮮袋將橙子裝起來保鮮，發現保鮮袋口很難分開，他將保鮮袋在衣服上擦幾下后，保鮮袋口就很容易分開了。這是因?yàn)楸ｕr袋與衣服摩擦的過程中發生了 現象，使保鮮袋兩邊帶上了 電荷而相互排斥。
【答案】 摩擦起電 同種
【詳解】[1][2]將塑料袋在衣服上摩擦幾下，由于摩擦生電而使塑料袋帶上同種電荷，同種電荷相互排斥，塑料袋的袋口就很容易地打開了。
7．（2024·江西南昌·一模）冬天，天氣干燥；當身體碰到一些金屬物品時，經常會有觸電的現象發生，這是因?yàn)樯眢w與衣服之間發生了 現象；同時衣服上容易“沾”灰塵，這是因?yàn)閹щ婓w具有 的性質。
【答案】 摩擦起電 吸引輕小物體
【詳解】[1]由于不同的原子核對電子的束縛能力不同，當不同物體相互摩擦?xí)r，會發生得失電子的過程，使物體帶上異種電荷，當身體碰到一些金屬物品時，經常會有觸電的現象發生，是因?yàn)樯眢w與衣服之間發生了摩擦起電現象，使人體帶上了電。
[2]帶電體有吸引輕小物體的性質，故衣服在摩擦過程中帶上電后容易吸引灰塵等輕小物體，出現“沾”灰塵的現象。
8．（2024·江西·二模）如圖所示，是一排新能源汽車充電樁，充電樁之間的連接方式是 （選填“串聯”或“并聯”）。給新能源汽車充電時，其電池相當于簡單電路中的 。
【答案】 并聯 用電器
【解析】【小題1】[1]并聯電路各個用電器之間互不影響，圖中一排的電動汽車充電樁之間互不影響，說明它們之間是并聯的。
[2]簡單的電路中包括開關，用電器，電源，導線，電動汽車的電池在充電時，消耗電能并轉化成了電池中的化學能，所以相當于電路中的用電器。
9．（2024·江西鷹潭·二模）小琴家里有一臺電冰箱，她發現當打開電冰箱的門時，燈就亮，將門關上，燈就不亮，電冰箱主要靠壓縮機來工作，由此可得，壓縮機和燈之間屬于 聯，電冰箱正常工作時電壓為 。
【答案】 并 220V/220伏
【詳解】[1]當冰箱門打開時，壓縮機關閉，同時使冰箱內的照明燈點亮；當冰箱門關閉時，壓縮機工作，同時冰箱內的照明燈熄滅，由此可知冰箱內的照明燈和壓縮機能夠獨立工作、并且互不影響，因此屬于并聯電路。
[2]我國家庭電路的電壓為220V，各用電器之間并聯，因此電冰箱正常工作時電壓為220V。

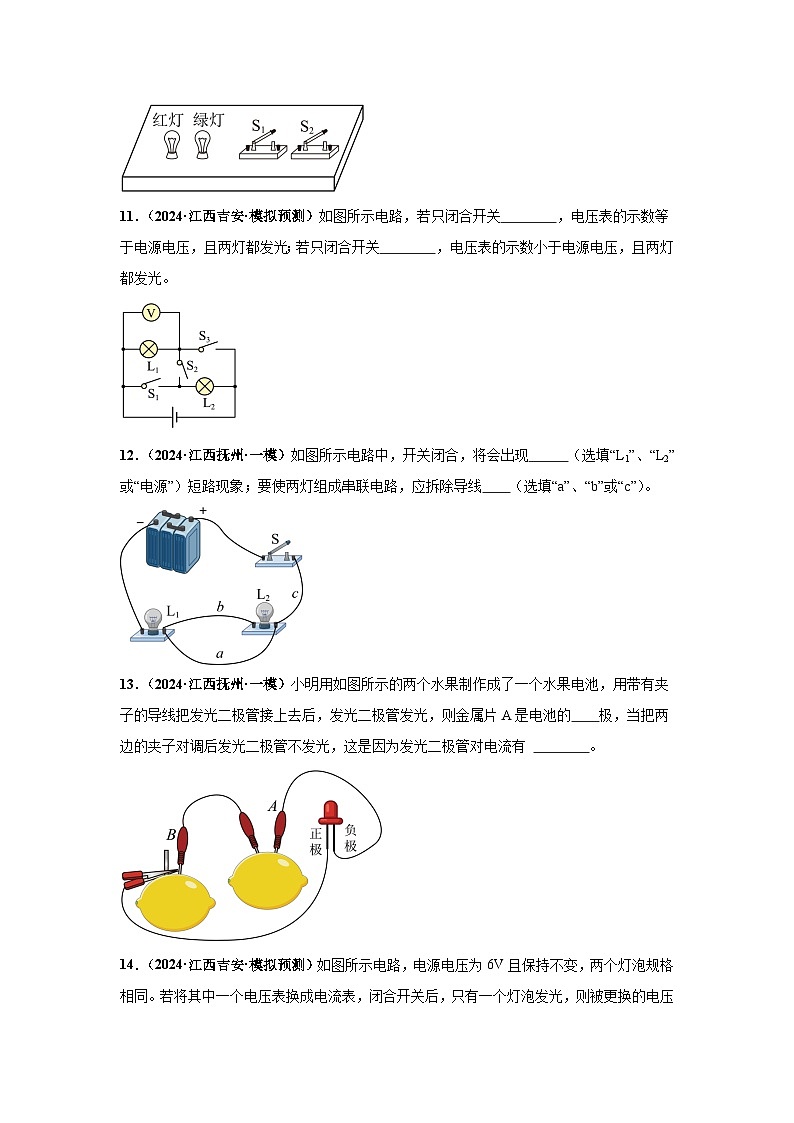

10．（2024·江西九江·模擬預測）如圖是電學黑匣子，其電路結構在盒內。若只閉合S1時，兩燈都亮；若S1，S2同時閉合時，卻只有紅燈亮。當兩燈都亮?xí)r，它們的連接方式是 ；若發現紅燈比綠燈亮，則通過它們的電流 （選填“相等”或“不等”）。
【答案】 串聯 相等
【詳解】[1][2]若只閉合S1時，兩燈都亮，則兩盞燈可能串聯，也可能并聯；但當S1、S2同時閉合時，卻只有紅燈亮，則表明S2把綠燈短接，可見當兩盞燈都亮?xí)r是串聯；由于串聯電路，電流處處相等，因此通過兩盞燈的電流一定相等。
11．（2024·江西吉安·模擬預測）如圖所示電路，若只閉合開關 ，電壓表的示數等于電源電壓，且兩燈都發光；若只閉合開關 ，電壓表的示數小于電源電壓，且兩燈都發光。
【答案】 和
【詳解】[1]由電路圖知，只閉合S1和S3，兩燈并聯在電路中，電壓表測電源電壓，所以其示數等于電源電壓，兩燈都發光。
[2]只閉合S2，兩燈串聯在電路中，都發光，電壓表測燈L1兩端的電壓，據串聯電路的電壓特點知，電壓表的示數小于電源電壓。
12．（2024·江西撫州·一模）如圖所示電路中，開關閉合，將會出現 （選填“L1”、“L2”或“電源”）短路現象；要使兩燈組成串聯電路，應拆除導線 （選填“a”、“b”或“c”）。
【答案】 L2 a
【詳解】[1]由圖可知，電流從電源正極流出，經過開關S和燈泡L1，回到電源負極；燈泡L2與導線并聯，被短路。
[2]燈泡L2與導線a并聯，被短路，所以拆除導線a，即可使燈泡L1和L2串聯。
13．（2024·江西撫州·一模）小明用如圖所示的兩個水果制作成了一個水果電池，用帶有夾子的導線把發光二極管接上去后，發光二極管發光，則金屬片A是電池的 極，當把兩邊的夾子對調后發光二極管不發光，這是因?yàn)榘l(fā)光二極管對電流有 。
【答案】 負 單向?qū)щ娦?br>【詳解】[1][2]用兩只水果點亮了一只發光二極管，二極管由半導體材料制成的，有兩根引線，一根為正極，另一根為負極，它只允許電流從它的正極流向負極，不允許從負極流向正極，即二極管具有單向?qū)щ娦?。發光二極管被點亮?xí)r，金屬片A與發光二極管的負極相連，所以金屬片A是水果電池的負極；二極管具有單向?qū)щ娦裕瑢⒍O管正負極接線對調，二極管不發光。
14．（2024·江西吉安·模擬預測）如圖所示電路，電源電壓為6V且保持不變，兩個燈泡規格相同。若將其中一個電壓表?yè)Q成電流表，閉合開關后，只有一個燈泡發光，則被更換的電壓表是 ，另一個電壓表的示數為 V。
【答案】 V2 6
【詳解】[1][2]由電路圖可知，兩燈泡串聯，電壓表V1測燈泡L1和L2兩端的電壓之和，電壓表V2燈泡L2兩端的電壓，由題意知，若將其中一個電壓表?yè)Q成電流表，閉合開關后，只有一個燈泡發光，若更換電壓表V1，則電源電壓短路，不符合題意，因此更換的是電壓表V2，此時燈泡L2被短路，只有燈泡L1發光；此時電壓表V1測電源電壓，因此示數為6V。
15．（2024·江西·二模）為了防止電流過大將用電器核心部件燒毀，很多用電器都裝有保險管。如圖甲所示，乙、丙兩圖分別是兩個保險管截面圖，若兩管內熔絲（俗稱保險絲）的材料相同，長度相同，粗細不同，則兩圖中 保險絲的電阻小。當乙、丙兩圖的保險管通過相同的電流時， 保險絲的發熱功率大。（均選填“乙圖”或“丙圖”）。
【答案】 乙圖 丙圖
【詳解】[1]在材料和長度相同時，橫截面積越小，電阻越大，乙圖保險絲橫截面積較大，則兩圖中丙圖中保險絲電阻較大，乙圖保險絲的電阻小。
[2]當乙、丙兩保險管通過相同的電流時，根據可知，丙圖保險絲的熱功率大。
16．（2024·江西贛州·一模）如圖所示，電源電壓恒為5V，開關S閉合后電壓表示數為2V，下面情況不可能發生的是（ ）
A．閉合開關時，兩燈泡不一樣亮B．?dāng)嚅_開關時，電壓表的示數變大
C．若短路，還能發光D．若開路，還能發光
【答案】D
【詳解】由電路圖可知，開關S閉合后，L1與L2串聯，電壓表測L2的電壓；
A．當兩燈的規格不相同時，閉合開關時，兩燈泡不一樣亮，故A不符合題意；
B．?dāng)嚅_開關時，電壓表與L2串聯接在電源兩端，電壓表的示數等于電源電壓，L1不亮，電壓表的示數變大，故B不符合題意；
C．若L2短路，電路還是通路，L1還能發光，電壓表的示數等于電源電壓，故C不符合題意；
D．若L2開路，電壓表與L2串聯接在電源兩端，電壓表的示數等于電源電壓，L1不亮，電壓表的示數變大，故D符合題意；
故選D。
17．（2024·江西·模擬預測）為聲控開關（有聲閉合、無聲斷開），為光控開關（夜間閉合、白天斷開），要利用這兩個開關控制樓道燈，使夜間有居民經過時，左側的樓道燈和右側的走廊燈“自動亮起”，白天經過則不會亮起，該樓道的電路圖為圖中的（ ）
A．B．
C．D．
【答案】D
【詳解】AB．圖中兩個開關并聯，若天黑了，光控開關S2閉合，不論是否有人，兩個燈泡都發光，故A不符合題意；
C．如圖，當天黑時光控開關S2閉合，有人經過時，聲控開關S1閉合，燈L1、走廊燈L2亮，在家庭電路中，燈泡是獨立工作的，兩個燈泡是并聯的，圖中兩個燈泡串聯，故C不符合題意；
D．當天黑時光控開關S2閉合，有人經過時，聲控開關S1閉合，燈L1、走廊燈L2亮，且兩燈泡是獨立工作，兩個燈泡是并聯的，故D符合題意。
故選D。
18．（2024·江西·一模）（多選）關于以下課本中的插圖，說法正確的是（ ）
A．圖中用絲綢摩擦過的兩根玻璃棒相互排斥，說明同種電荷相互排斥
B．圖中實驗器材叫做驗電器，它可以來檢驗物體帶正電荷還是負電荷
C．圖是電吹風的簡化電路，電熱絲A和吹風機B的位置能互換
D．圖用來研究電阻與哪些因素有關，研究過程中采用了控制變量法和轉換法
【答案】AD
【詳解】A．電荷之間的相互作用：同種電荷相互排斥，異種電荷相互吸引。用絲綢摩擦過的玻璃棒帶正電，根據電荷之間的相互作用，用絲綢摩擦過的兩根玻璃棒相互排斥，說明同種電荷相互排斥，故A正確；
B．驗電器是檢驗物體是否帶電的裝置，并不能檢驗所帶何種電荷，故B錯誤；
C．電吹風可以吹冷風和熱風，而S1是干路開關，若把電熱絲A和吹風機B位置互換，則不能吹冷風，只閉合S1則只能電熱絲工作，而不會吹風，因此電熱絲A和吹風機B的位置不能互換，故C錯誤；
D．電阻的大小由材料、長度和橫截面積決定，研究電阻與哪些因素有關，我們需要控制其它量不變，只改變其中一個量的變化，這是控制變量法的應用；而我們又不能直接觀察到材料、長度和橫截面積變化時電阻的變化，因此需要借助電流表示數的變化來進行判斷，這是轉換法的應用。故研究過程中采用了控制變量法和轉換法，故D正確。
故選AD。
19．（2024·江西南昌·一模）小慶同學對串聯電路電壓規律進行探究。
【猜想與假設】串聯電路總電壓等于各用電器兩端的電壓之和。
【設計與進行實驗】
（1）按照?qǐng)D甲所示的電路圖，將如圖乙的實物電路連接完整 ；
（2）閉合開關，用電壓表測出L1兩端的電壓；發現電壓表示數為零，則小燈泡的故障可能是L2斷路或 （故障發生在燈泡處）
（3）在測L2兩端的電壓時，小慶為了節省時間，采用以下方法：電壓表所接的B接點不動，只斷開A接點，并改接到C接點上；
（4）測出AC間的電壓，得出結論。
【交流與評估】
（1）在拆接電路時，開關必須 ；
（2）小慶用上面的方法能否測出L2兩端的電壓? ，為什么?
（3）小慶改正了電路后，閉合開關發現電壓表如圖丙所示，造成的原因是 ；
（4）方法改進后，測出AB、BC、AC間的電壓記錄在右側表格中。
小慶分析實驗數據得出結論：串聯電路兩端的總電壓等于各用電器兩端電壓之和。此實驗在設計方案上存在的不足之處是 。
【答案】 L1短路 斷開 不能 電壓表的正負接線柱接反了 電壓表量程選擇太大 選用的兩個燈泡規格相同
【詳解】（1）[1]由電路圖可知，電流從正極出發經開關S、燈泡L2、L1回負極，電壓表并聯在燈泡L1兩端，電源為兩節干電池，電壓表應接小量程，如圖
（2）[2]閉合開關，用電壓表測出L1兩端的電壓；發現電壓表示數為零，則小燈泡的故障可能是L2斷路，此時整個電路斷路；也可能是燈泡L1短路，此時燈泡L2發光，電壓表示數為0。
【交流與評估】（1）[3]在拆接電路時，為了保護電路，開關必須斷開。
（2）[4][5]在測L2兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，并改接到C接點上，這樣電壓表正負接線柱接反，閉合開關后，指針會反向偏轉，所以不能測出L2兩端的電壓。
（3）[6]如圖丙，電壓表偏轉的角度較小，說明實驗時選擇的量程太大，應該接小量程。
（4）[7]根據表中數據可知，兩個燈泡兩端的電壓相等，說明實驗時燈泡的規格相同，為了尋找普遍規律，應換用不同規格的燈泡進行多次實驗。
20．（2024·江西九江·一模）【探究名稱】探究串聯電路的電流規律、電壓規律。
【提出問題】
（1）為了探究串聯電路的電壓規律，小明選用兩個不同的小燈泡，并設計了如圖甲所示的電路，在連接電路時，開關要斷開；
（2）為測量L1兩端電壓，請?jiān)趫D乙中用筆畫線代替導線將實物圖連接完整 ；
（3）小明連接好電路，閉合開關后發現L1比L2亮，小明進行猜想。
猜想一：燈泡兩端的電壓與距離電源正極的遠近有關，由于燈泡L1靠近電源正極，燈泡L1兩端電壓比燈泡L2兩端電壓要高，所以L1更亮；
猜想二：電流從電源正極出來先通過燈L1，通過L1中的電流比通過L2中的電流大，所以L1更亮；
猜想三：兩燈中的電流相等，亮度不同是由于兩燈規格不同；
【進行實驗與收集證據】
小明為了驗證猜想一和猜想二，添加多個電流表和電壓表。在驗證猜想一時，設計如圖丙所示的電路，在驗證猜想二時，設計如圖丁所示的電路，兩次操作時，確保小燈泡L1靠近電源正極。小明正確連接電路并正確操作后，讀出各電壓表和電流表的示數并記錄。請讀出電壓表V1的如圖戊所示的示數，并填入下表中；
【分析與論證】
（1）小明根據上表數據得出結論：
①在串聯電路中，總電壓等于各用電器兩端電壓之和；
②串聯電路中電流關系： ；
（2）同時小明得出：猜想一是正確的，猜想二是 的；
【交流與合作】
（1）小華認為小明在得出串聯電路的電壓和電流特點不是很合理，請你分析小華認為不合理的原因： ；
（2）小華告訴小明：將圖甲中的兩燈泡位置互換一下位置，會發現L1還是比L2要亮，說明兩燈串聯時，猜想三是 的，原因是燈泡的亮度取決于 。
【答案】 2.6 電流處處相等 不正確 沒有多次實驗得出普遍規律 正確 燈泡的實際功率
【詳解】（2）[1]探究串聯電路的電流規律、電壓規律，燈L1 、L2串聯，電壓表并聯在L1兩端，如圖所示
（3）[2]由圖戊可知，電壓表用小量程，分度值0.1V，故示數為2.6V。
【分析與論證】（1）[3]分析表中電流數據，可得結論：串聯電路中，電流處處相等。
（2）[4]分析表中電流數據，串聯電路中，電流處處相等，故猜想一不正確。
【交流與合作】（1）[5]實驗中只做了一次實驗，應多做幾次實驗得結論。
（2）[6][7]兩燈中的電流相等，亮度不同是由于兩燈規格不同，猜想三正確，因?yàn)闊舻牧炼扔蔁舻膶?shí)際功率決定。實驗次數
UAB/V
UBC/V
UAC/V
1
1.8
1.8
3.6
2
1.4
1.4
2.8
3
1.2
1.2
2.4
電壓表V1
示數/V
電壓表V2
示數/V
電壓表V
示數/V
電流表A1
示數/A
電流表A2
示數/A
電流表A3
示數/A

0.4
3
0.2
0.2
0.2
