【電學基礎計算】

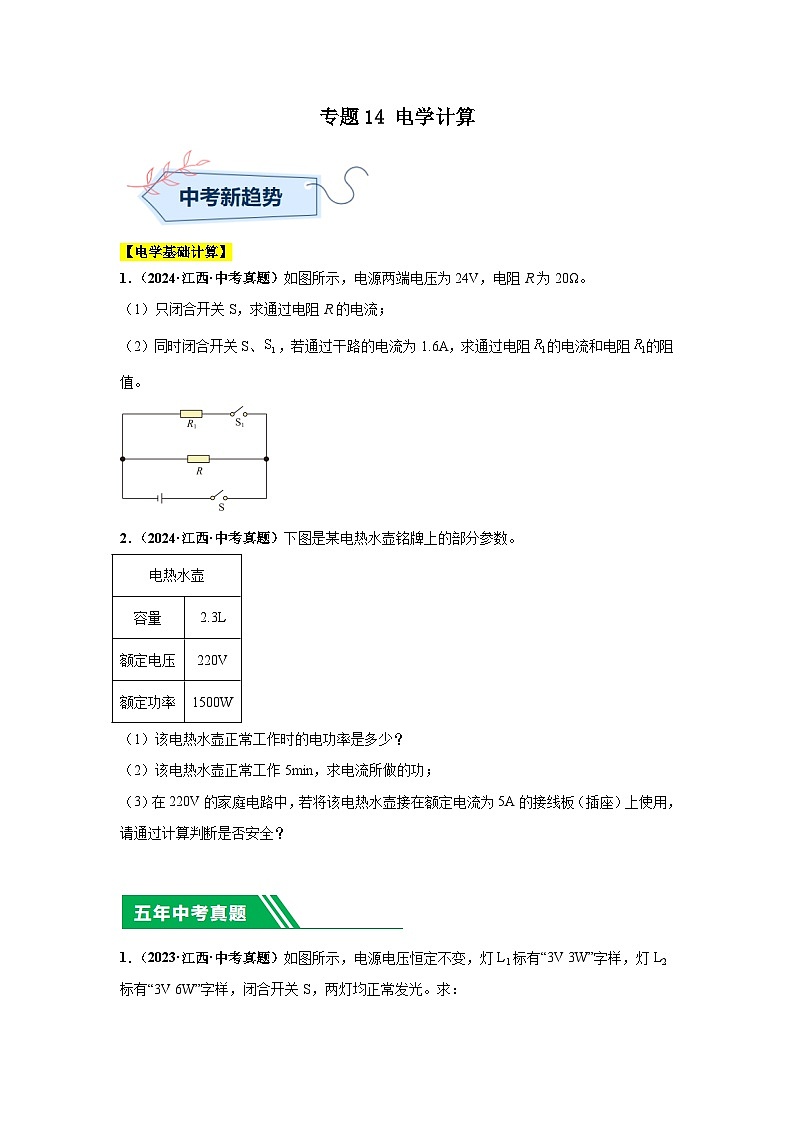

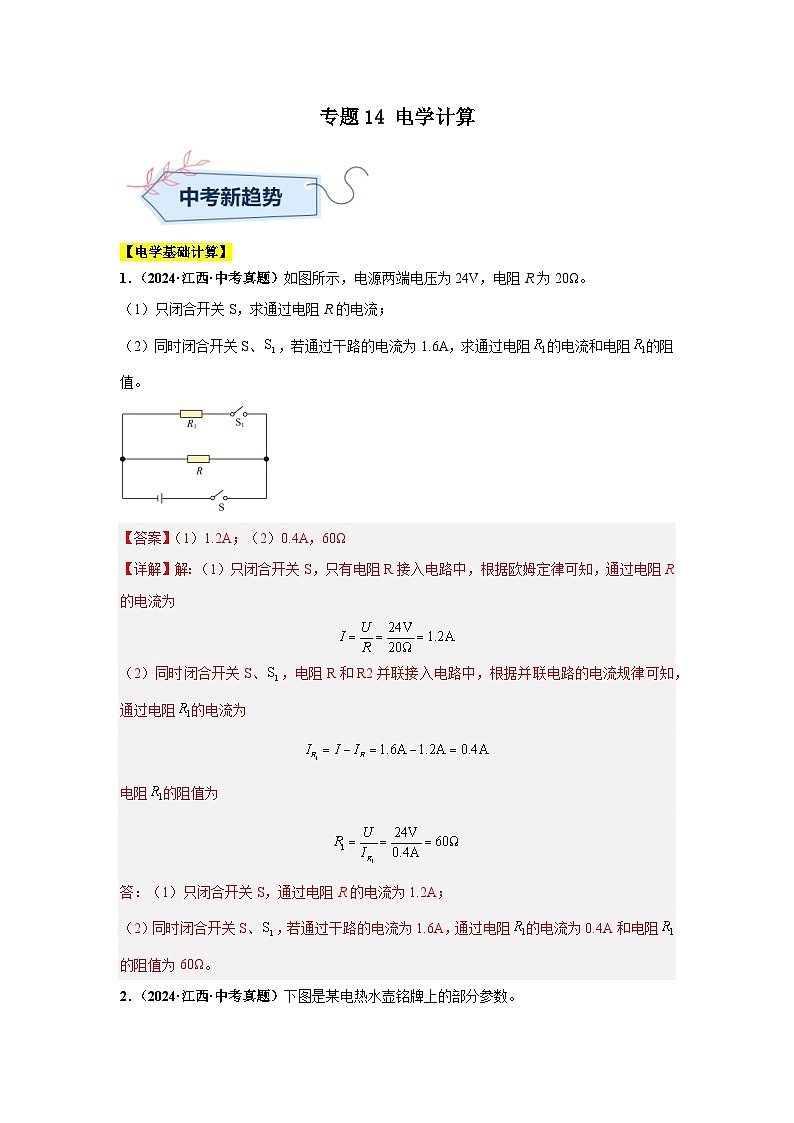

1．（2024·江西·中考真題）如圖所示，電源兩端電壓為24V，電阻R為20Ω。
（1）只閉合開關S，求通過電阻R的電流；
（2）同時閉合開關S、，若通過干路的電流為1.6A，求通過電阻的電流和電阻的阻值。

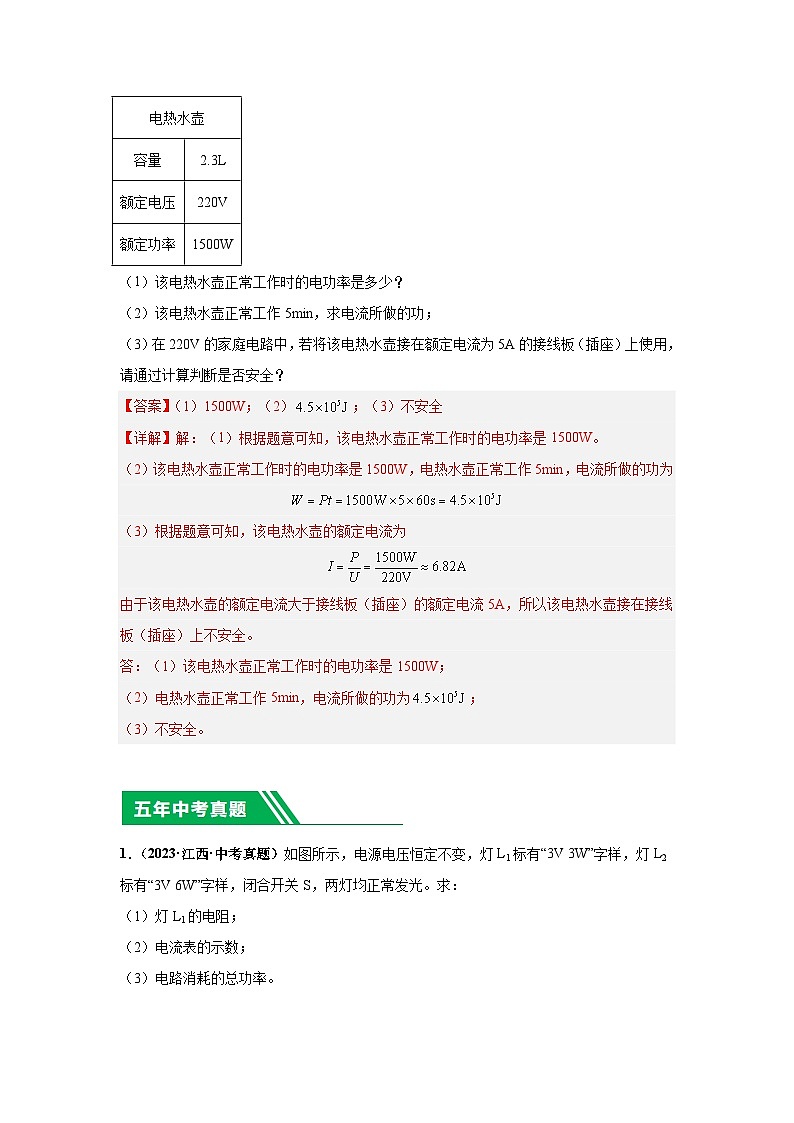

2．（2024·江西·中考真題）下圖是某電熱水壺銘牌上的部分參數。
（1）該電熱水壺正常工作時的電功率是多少？
（2）該電熱水壺正常工作5min，求電流所做的功；
（3）在220V的家庭電路中，若將該電熱水壺接在額定電流為5A的接線板（插座）上使用，請通過計算判斷是否安全？

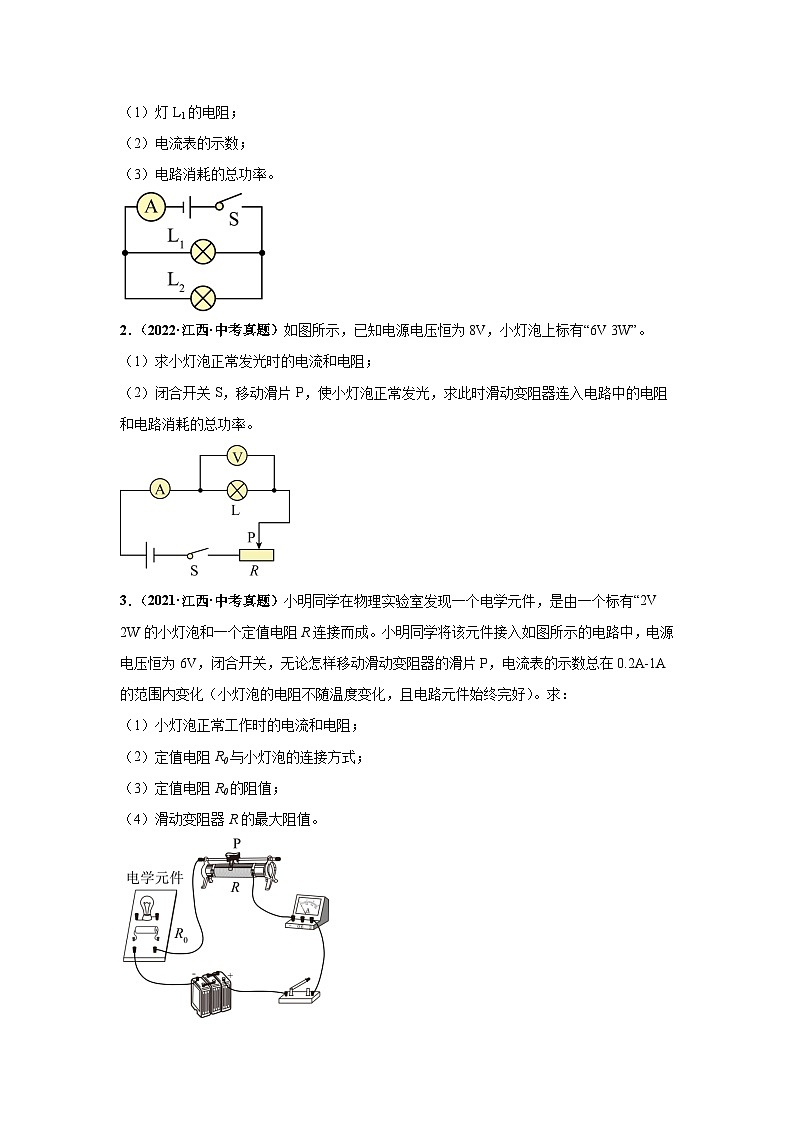

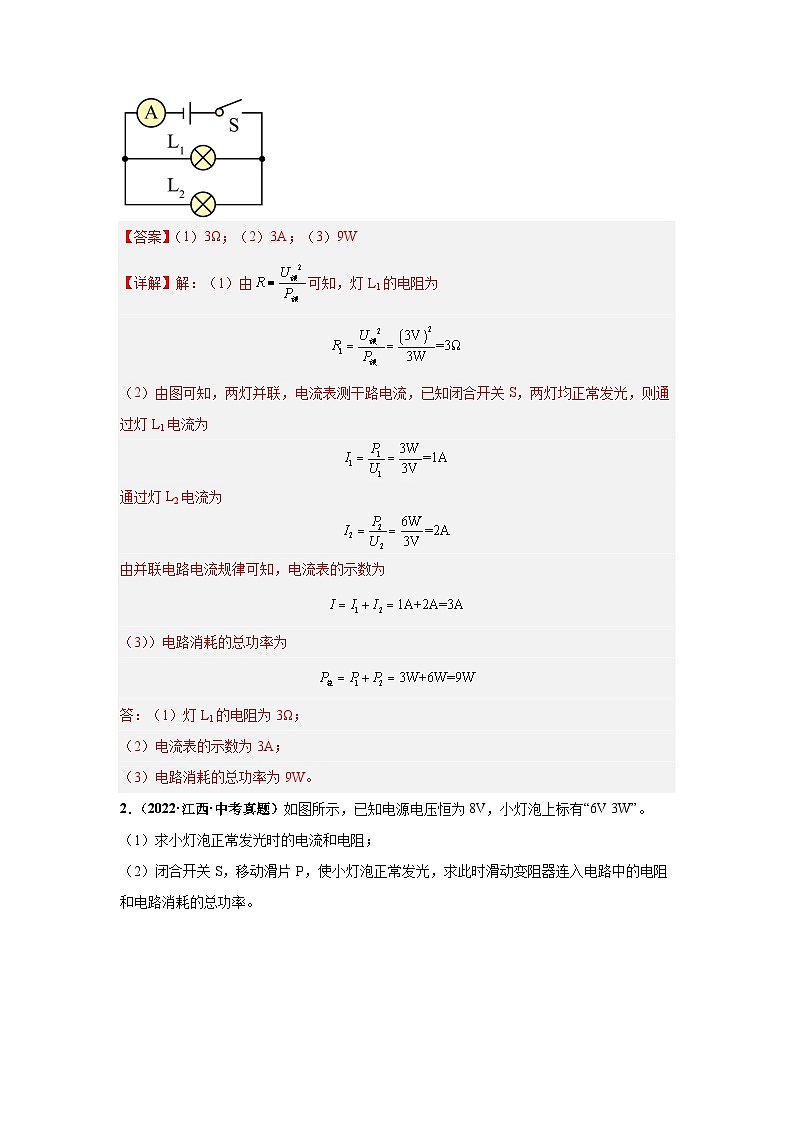

1．（2023·江西·中考真題）如圖所示，電源電壓恒定不變，燈L1標有“3V 3W”字樣，燈L2標有“3V 6W”字樣，閉合開關S，兩燈均正常發光。求：
（1）燈L1的電阻；
（2）電流表的示數；
（3）電路消耗的總功率。

2．（2022·江西·中考真題）如圖所示，已知電源電壓恒為8V，小燈泡上標有“6V 3W”。
（1）求小燈泡正常發光時的電流和電阻；
（2）閉合開關S，移動滑片P，使小燈泡正常發光，求此時滑動變阻器連入電路中的電阻和電路消耗的總功率。
3．（2021·江西·中考真題）小明同學在物理實驗室發現一個電學元件，是由一個標有“2V 2W的小燈泡和一個定值電阻R連接而成。小明同學將該元件接入如圖所示的電路中，電源電壓恒為6V，閉合開關，無論怎樣移動滑動變阻器的滑片P，電流表的示數總在0.2A-1A的范圍內變化（小燈泡的電阻不隨溫度變化，且電路元件始終完好）。求：
（1）小燈泡正常工作時的電流和電阻；
（2）定值電阻R0與小燈泡的連接方式；
（3）定值電阻R0的阻值；
（4）滑動變阻器R的最大阻值。

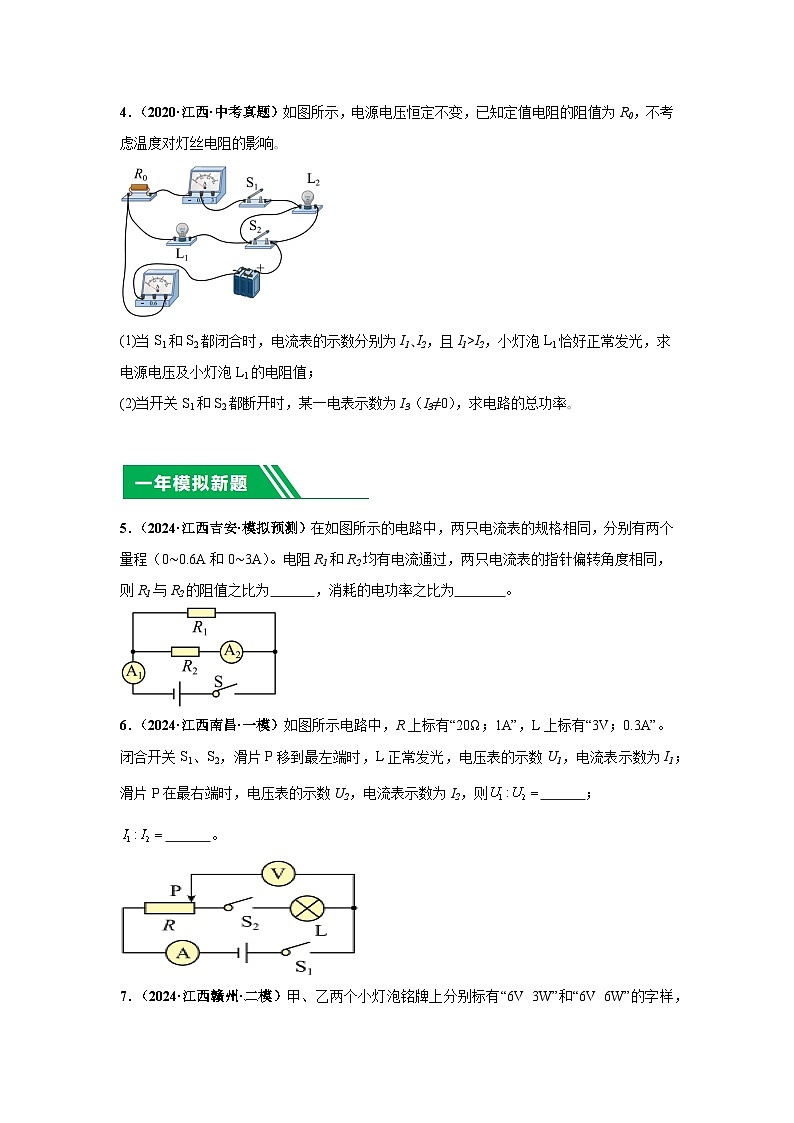

4．（2020·江西·中考真題）如圖所示，電源電壓恒定不變，已知定值電阻的阻值為R0，不考慮溫度對燈絲電阻的影響?
(1)當S1和S2都閉合時，電流表的示數分別為I1?I2，且I1>I2，小燈泡L1恰好正常發光，求電源電壓及小燈泡L1的電阻值；
(2)當開關S1和S2都斷開時，某一電表示數為I3（I3≠0），求電路的總功率?
5．（2024·江西吉安·模擬預測）在如圖所示的電路中，兩只電流表的規格相同，分別有兩個量程（0～0.6A和0～3A）。電阻R1和R2均有電流通過，兩只電流表的指針偏轉角度相同，則R1與R2的阻值之比為 ，消耗的電功率之比為 。
6．（2024·江西南昌·一模）如圖所示電路中，R上標有“20Ω；1A”，L上標有“3V；0.3A”。閉合開關S1、S2，滑片P移到最左端時，L正常發光，電壓表的示數U1，電流表示數為I1；滑片P在最右端時，電壓表的示數U2，電流表示數為I2，則 ； 。
7．（2024·江西贛州·二模）甲、乙兩個小燈泡銘牌上分別標有“6V 3W”和“6V 6W”的字樣，使用過程中小燈泡的電阻均不變，若兩燈都正常發光，則 燈更暗些；若把兩燈串聯在12V的電壓下，則 燈可能會被燒壞。
8．（2024·江西吉安·一模）如圖所示，電源電壓保持不變，R1=2R2。開關S0始終處于閉合狀態，滑動變阻器的滑片P移到最下端，當開關S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲：U乙= ；當開關S斷開，甲、乙兩表為電流表時，則兩表示數之比I甲：I乙= 。

9．（2024·江西鷹潭·三模）一個玩具電動機，其線圈電阻，把它接在如圖所示的電路中，閉合開關，使小電機轉動，調節滑動變阻器的阻值使電壓表的示數為2.0V時，此時電流表的示數為0.4A，電動機消耗的電功率為 W，此時電動機發熱功率為 W。
10．（2024·江西景德鎮·三模）如圖所示，是小燈泡 L 和定值電阻 R 的 I-U 圖像，由圖像可知（ ）
A．R的電阻為5Ω
B．小燈泡的電阻為10Ω
C．只將L 與 R 串聯在電流為0.2A的電路中，總功率為0.4W
D．只將L 與 R 并聯在電壓為2V的電路中，干路中的電流為0.3A
11．（2024·江西南昌·一模）圖是電阻甲和乙的圖像，以下是小明對圖像信息作出的判斷，其中正確的是（ ）

A．甲、乙均為定值電阻
B．當乙兩端電壓為1V時，其電阻值為
C．將甲、乙并聯在2V的電路中，通過甲的電壓較大
D．將甲、乙串聯在3V的電路中，乙的電功率為0.8W
12．（2024·江西新余·一模）（多選）在綜合實踐活動中，小林自制了一個坐位體前屈項目測試儀，原理如圖所示，電源電壓恒為6V，，電阻絲粗細均勻，總長度為30cm。閉合開關，擋板P在B端時，坐位體前屈成績?yōu)?，電流表示數為0.05A；擋板P在A端時，坐位體前屈成績?yōu)?0cm。請通過分析計算，以下說法正確的是（ ）
A．擋板P由B端向A端滑動時，電流表示數變大，電阻的功率變大
B．當推動擋板P到A端時，電壓表示數是4.5V
C．電阻絲的阻值是90Ω
D．國家體質標準中九年級男生坐位體前屈成績大于17.8cm為優秀，若小林進行測試時電壓表示數為3V，通過計算判斷小林的成績沒有達到優秀。
13．（2024·江西九江·三模）在如圖所示的電路中，電源電壓保持6V不變，電阻的阻值為20Ω。當斷開，、閉合時，電流表的示數為0.45A，求：
(1)電阻的阻值；
(2)電阻消耗的電功率；
(3)當開關、斷開，閉合時，電路消耗的總電功率。
14．（2024·江西撫州·模擬預測）如圖所示，小燈泡L標有“6V，0.3A”字樣，R＝10Ω，閉合開關S，小燈泡正常發光。求：
(1)小燈泡正常發光時的電阻；
(2)電壓表的示數；
(3)電源電壓U；
(4)小燈泡正常發光1min消耗的電能。
15．（2024·江西南昌·模擬預測）如圖所示的電路中，電源電壓為4.5V，閉合開關S后，電流表的示數為0.5A，電壓表的示數為3V，燈泡正常發光。求：
（1）小燈泡的額定電功率；
（2）滑動變阻器此時接入電路的阻值；
（3）通電10s，整個電路消耗的電能。
16．（2024·江西吉安·模擬預測）如圖所示，R1和R2為兩個定值電阻，其中電阻R1的阻值為30Ω，電源兩端的電壓保持不變。當開關S1、S2均閉合時，電流表示數為0.3A；當開關S1閉合，S2斷開時，電流表示數為0.2A。求：
(1)電源兩端的電壓U；
(2)電阻R2的阻值；
(3)當開關S1閉合，S2斷開時，10s電阻R2消耗的電能。
17．（2024·江西吉安·模擬預測）如圖所示電路中，電源電壓恒為6V不變：小燈泡L標有的字樣看不清，，當開關均閉合時，電流表示數為0.8A，此時小燈泡L正常發光（忽略溫度對燈絲電阻的影響）。求
（1）小燈泡的額定電壓及額定功率；
（2）開關均閉合時通電1min電阻產生的熱量；
（3）當、都斷開時，電流表的示數為0.2A，則電阻的值是多少。
18．（2024·江西新余·二模）如圖所示的電路中，定值電阻，滑動變阻器銘牌上標有“20Ω 1A”字樣，電源電壓為6V。問：
（1）滑片P在最左端時，求兩端的電壓？
（2）滑片P在最右端時，求通過電阻的電流？
（3）滑片P在最右端時，求兩端的電壓？
19．（2024·江西吉安·三模）如圖所示為模擬調光燈電路，電源電壓恒為6V，燈泡標有“2.5V 0.5A”字樣（燈絲阻值不變），滑動變阻器標有“20Ω 1A”字樣。
（1）求燈泡正常發光時的電功率；
（2）求燈泡正常發光時滑動變阻器接入電路的阻值；
（3）求燈泡正常發光時，通電60s，電路消耗的電能。
20．（2024·江西·模擬預測）如圖所示的電路、電源電壓恒為12V、R1=10Ω，電流表選擇“0~0.6 A”量程，電壓表均選擇“0~15 V”量程。閉合開關，滑動變阻器R2的滑片置于α端時，電壓表的示數為8V，求∶
（1）電壓表的示數；
（2）滑動變阻器的最大阻值；
（3）移動滑動變阻器的滑片，在保證電路安全的前提下，通電10s電路中電流所做功的最大值。
21．（2024·江西鷹潭·二模）如圖所示，，，小燈泡L的規格為“6V 3W”，電源電壓保持不變。（不考慮燈絲電阻變化）求：
（1）求小燈泡正常發光時的電阻。
（2）、都斷開時，小燈泡剛好正常發光，求電源電壓。
（3）、都閉合時，求電路的總功率。
22．（2024·江西九江·三模）如圖所示，定值電阻R1的阻值為30Ω，當滑動變阻器R2滑片P在中點時，電流表的示數為0.4A，電壓表的示數為6V，求：
（1）電源電壓；
（2）滑動變阻器R2的最大阻值；
（3）當電流表的示數為0.3A時，滑動變阻器R2連入電路的電阻。
23．（2024·江西撫州·一模）如圖甲所示電路，滑動變阻器的最大阻值為R1＝40Ω，電源電壓及燈L的電阻保持不變。當S1、S2均閉合且滑片移到b端時，電流表A1、A2的示數分別為如圖乙、丙所示；當S1閉合、S2斷開且滑片滑到a端時，電流表A1的示數為1.5A。
求：（1）電源電壓。
（2）R2的電阻；
（3）燈L的電阻；
（4）整個電路消耗的最大電功率。
電熱水壺
容量
2.3L
額定電壓
220V
額定功率
1500W
