【回歸教材實驗】

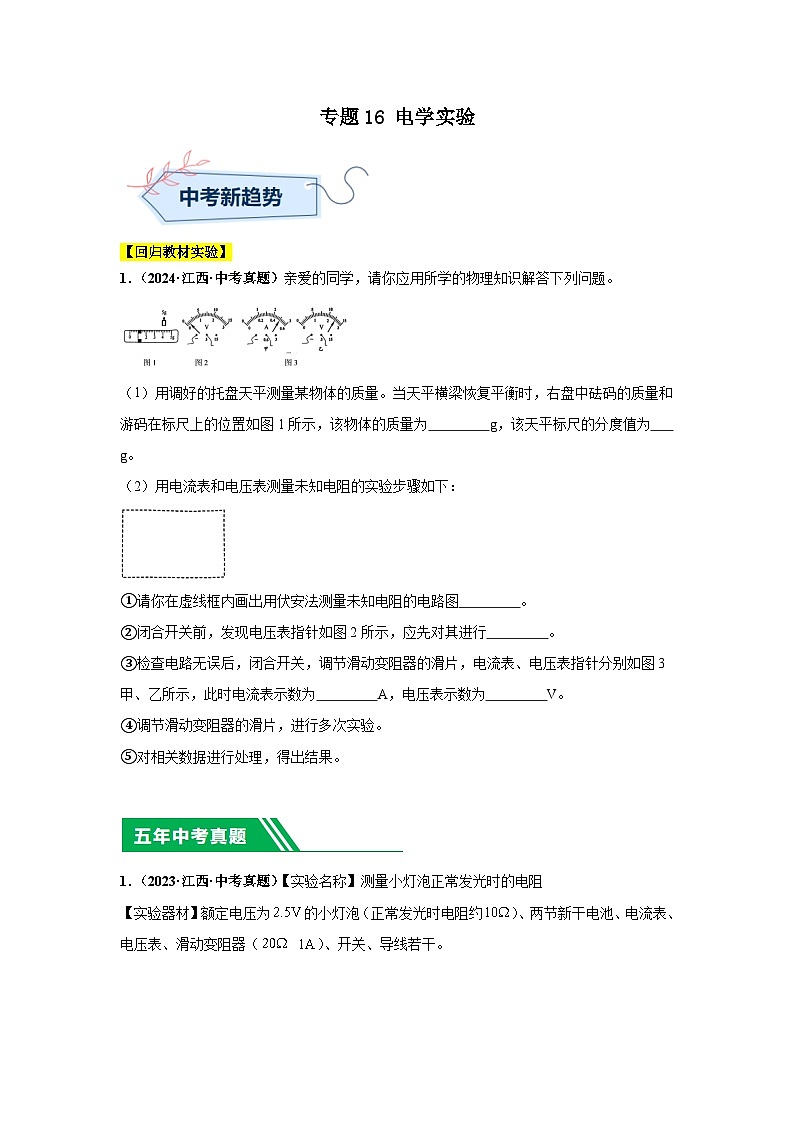

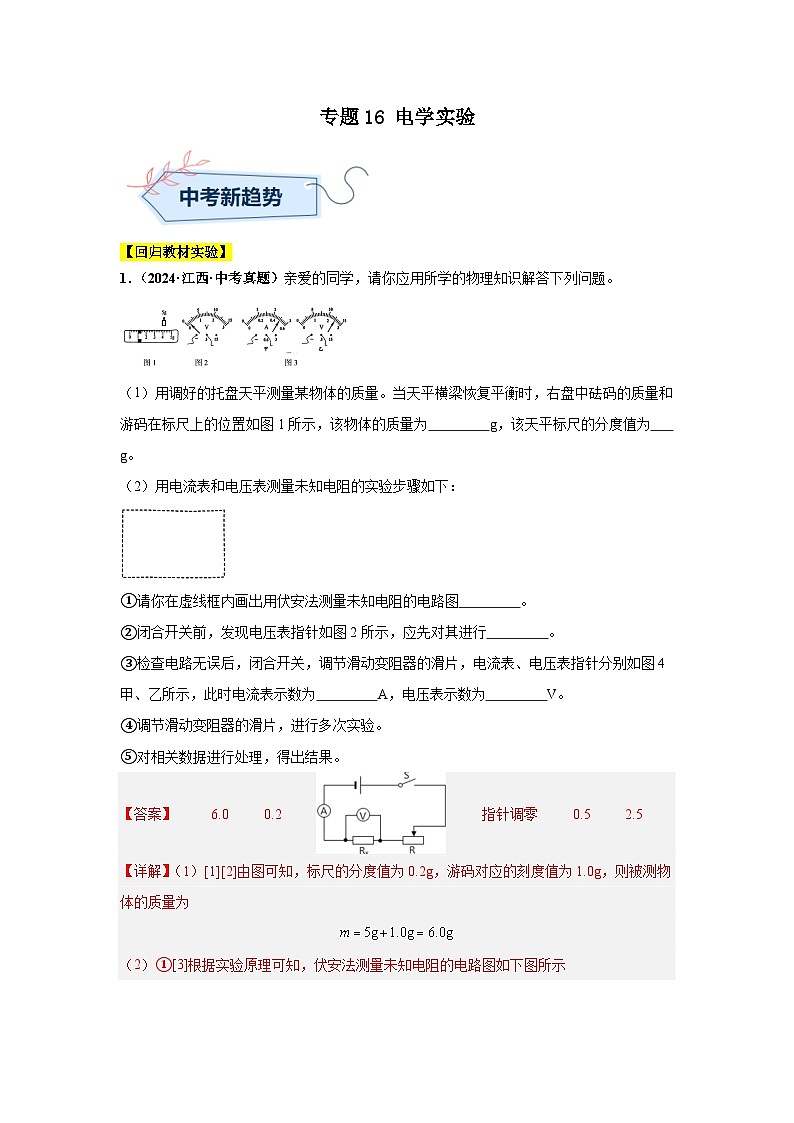

1．（2024·江西·中考真題）親愛的同學，請你應用所學的物理知識解答下列問題。
（1）用調好的托盤天平測量某物體的質量。當天平橫梁恢復平衡時，右盤中砝碼的質量和游碼在標尺上的位置如圖1所示，該物體的質量為 g，該天平標尺的分度值為 g。
（2）用電流表和電壓表測量未知電阻的實驗步驟如下：
①請你在虛線框內畫出用伏安法測量未知電阻的電路圖 。
②閉合開關前，發現電壓表指針如圖2所示，應先對其進行 。
③檢查電路無誤后，閉合開關，調節滑動變阻器的滑片，電流表、電壓表指針分別如圖3甲、乙所示，此時電流表示數為 A，電壓表示數為 V。
④調節滑動變阻器的滑片，進行多次實驗。
⑤對相關數據進行處理，得出結果。

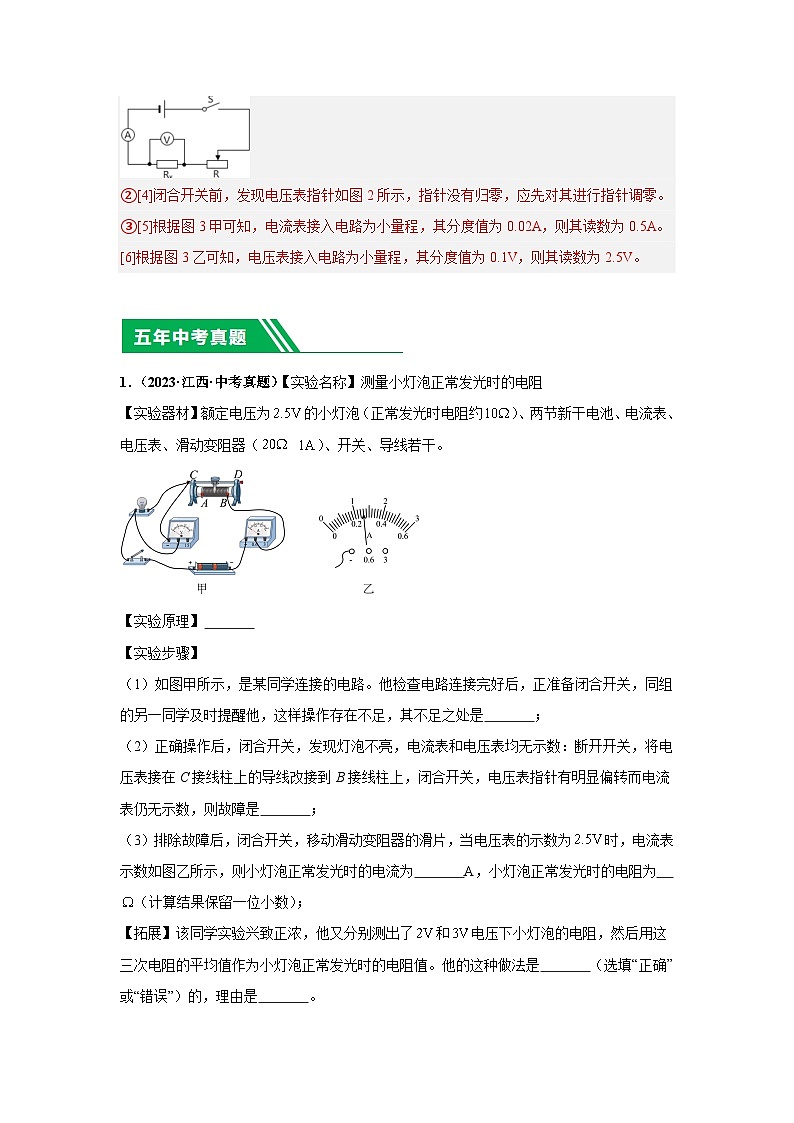

1．（2023·江西·中考真題）【實驗名稱】測量小燈泡正常發光時的電阻
【實驗器材】額定電壓為的小燈泡（正常發光時電阻約）、兩節新干電池、電流表、電壓表、滑動變阻器（ ）、開關、導線若干。

【實驗原理】
【實驗步驟】

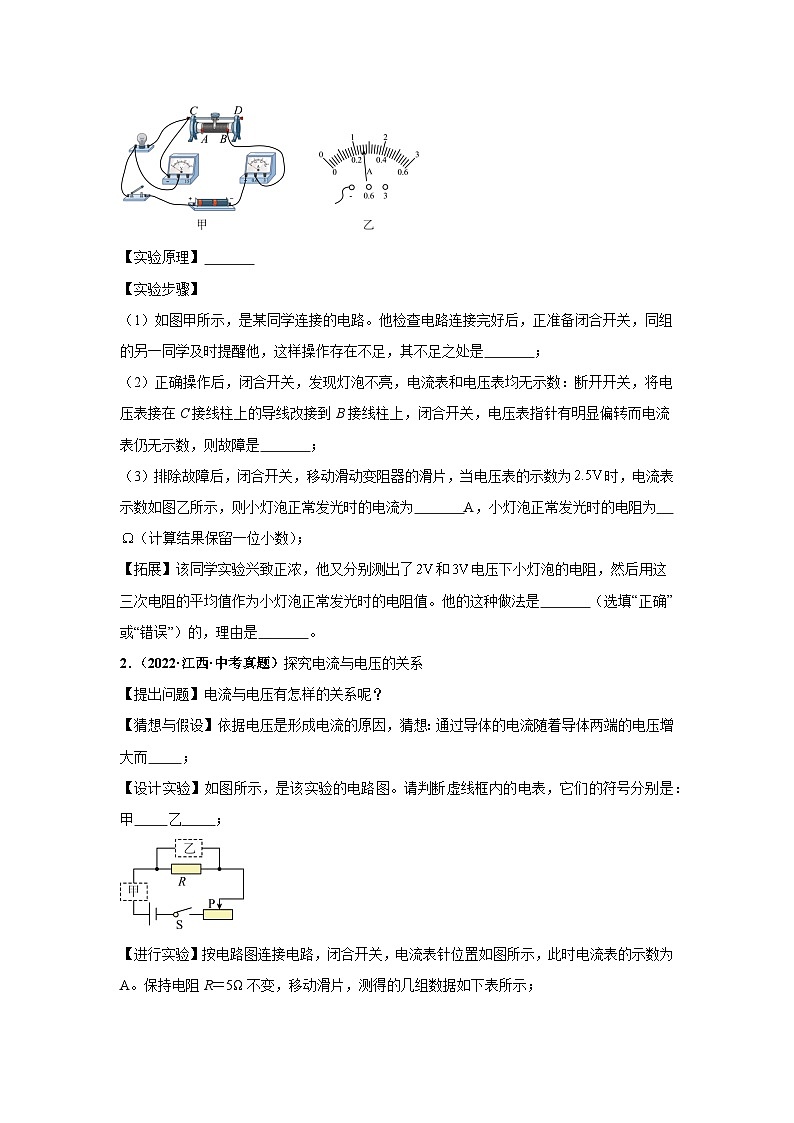

（1）如圖甲所示，是某同學連接的電路。他檢查電路連接完好后，正準備閉合開關，同組的另一同學及時提醒他，這樣操作存在不足，其不足之處是 ；
（2）正確操作后，閉合開關，發現燈泡不亮，電流表和電壓表均無示數：斷開開關，將電壓表接在C接線柱上的導線改接到B接線柱上，閉合開關，電壓表指針有明顯偏轉而電流表仍無示數，則故障是 ；
（3）排除故障后，閉合開關，移動滑動變阻器的滑片，當電壓表的示數為時，電流表示數如圖乙所示，則小燈泡正常發光時的電流為 A，小燈泡正常發光時的電阻為 （計算結果保留一位小數）；
【拓展】該同學實驗興致正濃，他又分別測出了和電壓下小燈泡的電阻，然后用這三次電阻的平均值作為小燈泡正常發光時的電阻值。他的這種做法是 （選填“正確”或“錯誤”）的，理由是 。

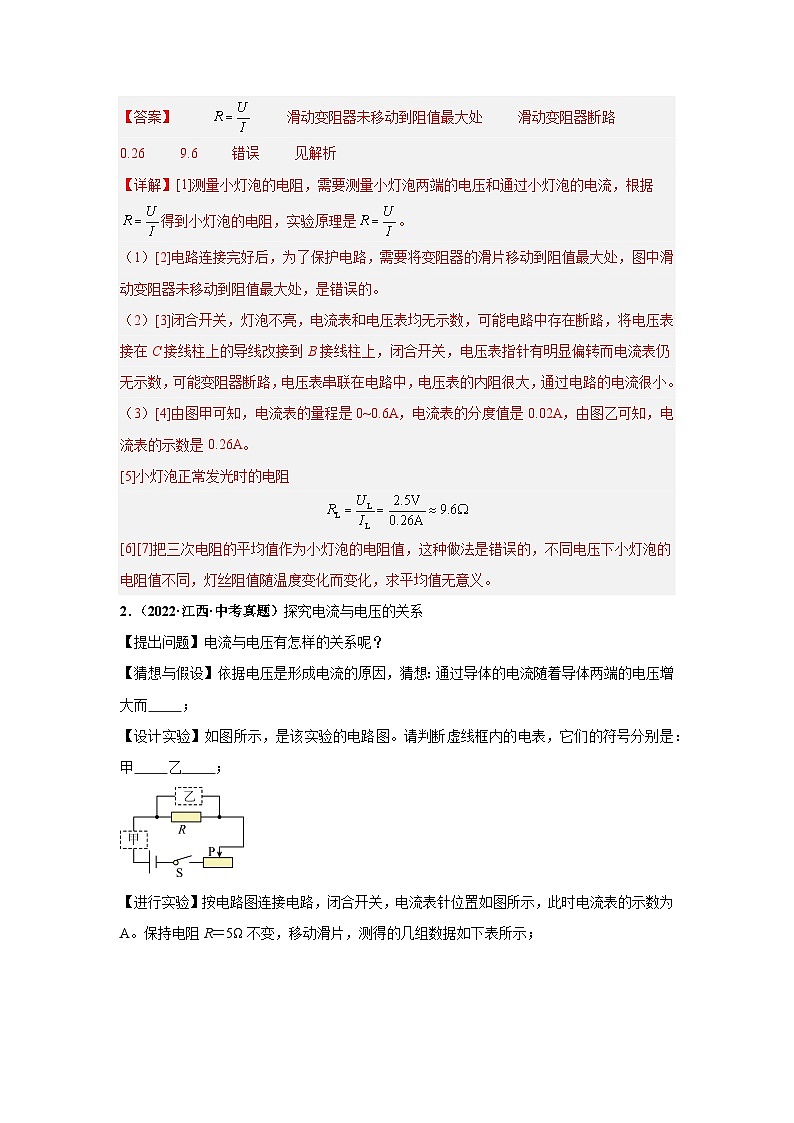

2．（2022·江西·中考真題）探究電流與電壓的關系
【提出問題】電流與電壓有怎樣的關系呢？
【猜想與假設】依據電壓是形成電流的原因，猜想：通過導體的電流隨著導體兩端的電壓增大而 ；
【設計實驗】如圖所示，是該實驗的電路圖。請判斷虛線框內的電表，它們的符號分別是：甲 乙 ；
【進行實驗】按電路圖連接電路，閉合開關，電流表針位置如圖所示，此時電流表的示數為 A。保持電阻R＝5Ω不變，移動滑片，測得的幾組數據如下表所示；

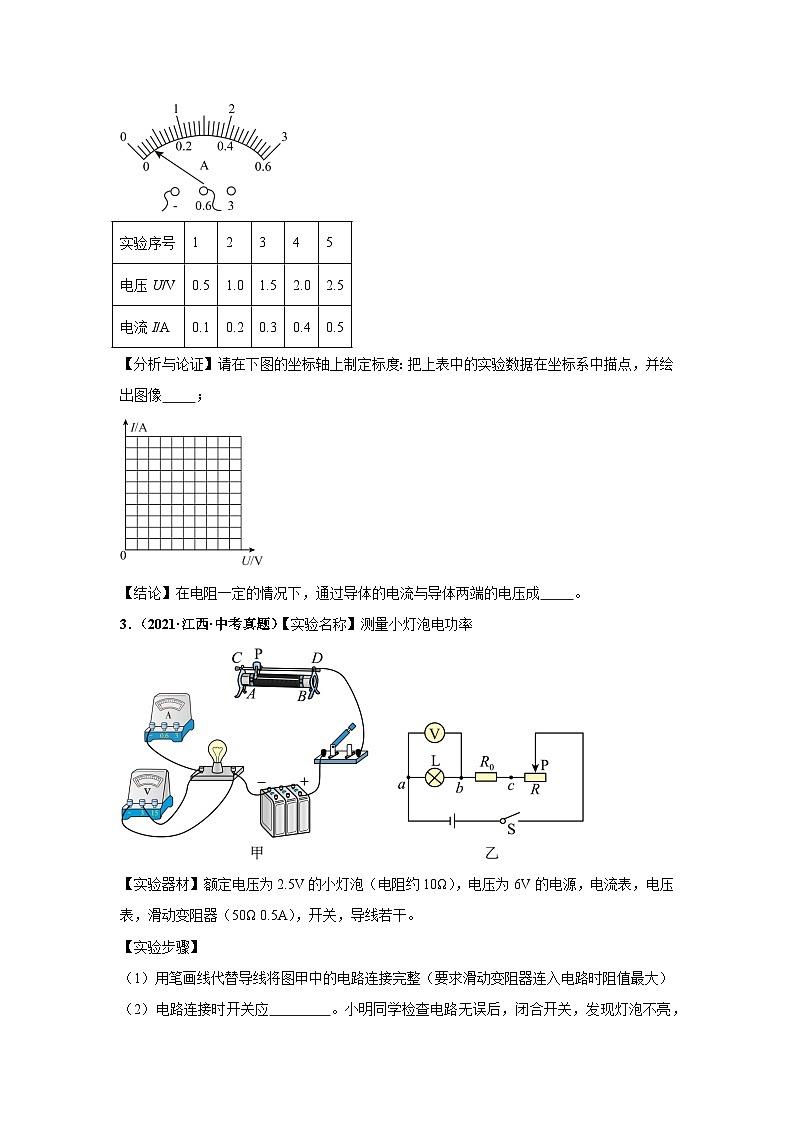

【分析與論證】請?jiān)谙聢D的坐標軸上制定標度：把上表中的實驗數據在坐標系中描點，并繪出圖像 ；
【結論】在電阻一定的情況下，通過導體的電流與導體兩端的電壓成 。
3．（2021·江西·中考真題）【實驗名稱】測量小燈泡電功率
【實驗器材】額定電壓為2.5V的小燈泡（電阻約10Ω），電壓為6V的電源，電流表，電壓表，滑動變阻器（50Ω 0.5A），開關，導線若干。
【實驗步驟】
（1）用筆畫線代替導線將圖甲中的電路連接完整（要求滑動變阻器連入電路時阻值最大）
（2）電路連接時開關應 。小明同學檢查電路無誤后，閉合開關，發現燈泡不亮，但電流表和電壓表均有較小的示數，接下來他應該 。
（3）小明同學進行實驗得到部分實驗數據如下表，則小燈泡的額定功率為0.75W。當小燈泡兩端電壓為1.5V時，小燈泡的亮度 （選填“正?！?，“較暗”或“較亮”）
【拓展】好學的小明同學又向老師要了一個R=20Ω的定值電阻，用來替換電路中的電流表。替換后電路如圖乙所示，并設計下列方案測量小燈泡的額定功率。
（1）閉合開關，移動滑動變阻器的滑片，使電壓表示數等于小燈泡的額定電壓；
（2）保持滑片位置不變。電壓表所接的b接點不動，只斷開a接點，改接到c接點上，測定值電阻R兩端的電壓U0；
（3）計算小燈泡的額定功率：仔細分析發現此方案無法測出小燈泡的額定功率，其原因是① ；② 。
4．（2024·江西·模擬預測）用電流表和電壓表測量定值電阻Rx阻值
【實驗原理】
(1)實驗電路如圖所示：小明閉合開關后，發現電流表和電壓表的指針都不偏轉，其原因可能是：滑動變阻器 （選填“短路”或“斷路”）接著移動滑動變阻器的滑片測出多組電壓和電流的值，算出對應的電阻值及電阻的平均值，計算電阻平均值的目的是 ；
(2)小明做完實驗后，把定值電阻換成額定電壓是2.5V的小燈泡，測量小燈泡正常發光時的電阻。正確連接電路，再閉合開關，改變滑動變阻器的阻值，記下多組對應的電壓表和電流表的示數，并繪制了如圖2所示圖像。根據圖像可知小燈泡正常發光時的電阻是 Ω，還發現燈絲的電阻是變化的，原因是 ；
(3)同組的小華對實驗進行拓展，利用電源（電壓未知但恒定不變）、阻值為R0的定值電阻、電流表、開關等器材，設計了如圖3所示的電路也測出了Rx的阻值，請你補全下列實驗步驟：
①按電路圖正確連接電路，閉合開關S，斷開開關S1，讀出電流表示數I1；
② ，讀出電流表示數I2；
③計算出待測電阻Rx= （用R0、I1、I2表示）。
5．（2024·江西吉安·模擬預測）如圖所示，小軍在做“測量小燈泡正常發光時的電阻”的實驗時，老師給他提供的器材有：額定電壓為2.5V的小燈泡、電壓為6V的電源、滑動變阻器、電流表、電壓表、開關，導線若干。
(1)將圖甲中實物圖補充完整（要求：滑動變阻器的滑片向右移時，電流表示數減?。?；
(2)正常連接電路，閉合開關后，發現電壓表有示數，電流表無示數，則故障原因可能是________；
A．電流表斷路B．滑動變阻器斷路C．小燈泡短路D．小燈泡斷路
(3)排除電路故障后，閉合開關，移動滑片P到圖13甲中某一位置時，電壓表示數（如圖13乙）為 V，若他想測量小燈泡的正常發光時的電阻，應將圖甲中滑片P向 （選填“A”或“B”）端移動。根據圖丙信息，可計算出小燈泡正常發光時的電阻是 Ω；小燈泡的電阻會隨 升高而增大。
(4)為完成該實驗，小軍選用的滑動變阻器規格為：_________（選填序號）
A．“10Ω 2A”B．“20Ω 1A”
6．（2024·江西南昌·模擬預測）【探究名稱】探究電壓一定時，電流跟電阻的關系
【問題】通過導體的電流與導體兩端電壓及導體電阻的大小有什么關系?某同學設計了如下實驗進行探究，所用器材有電源（電壓恒為4.5V），電流表、電壓表各一只，開關一個，三個定值電阻（5Ω、10Ω、15Ω），兩只滑動變阻器（20Ω 2A、50Ω 1A），導線若干。
【證據】（1）圖乙是根據圖甲連接的實物電路，其中有一根導線連接錯誤，請?jiān)阱e(cuò)誤的連線上打“×”，并補畫出正確的連線 。
（2）連接電路時，開關必須 ，滑動變阻器的滑片移動至 （選填“”或“”）端；
（3）先將5Ω的電阻連入電路中，閉合開關S，移動滑片，使電壓表的示數為3V，并記下電流值。保持滑片不動，將5Ω的電阻換成10Ω的電阻后，閉合開關S，電壓表的示數 （選填“大于”“小于”或“等于”）3V，接下來應該 ；
（4）多次實驗，通過改變定值電阻R的阻值，測得的電流值如表一。
【解釋】分析表一中的實驗數據，可得到結論：電壓一定時，通過導體的電流與導體的電阻成 比；
【交流】小華同學在本實驗過程中，保持電壓表的示數為3V，得到了如表二的數據。則兩位同學所設計的電路不同之處是 ；
7．（2024·江西吉安·模擬預測）【探究名稱】探究電流與電阻的關系
【問題】小明在探究完通過導體的電流與電壓的關系后，還想探究通過導體的電流與導體電阻的關系，于是在原有器材的基礎上再添加幾個定值電阻，實驗電路圖如圖甲所示。
【證據】（1）根據圖甲所示的電路圖，完成圖乙所示的實物圖連線，要求：滑片右移，電流表示數變大。( )
（2）小明將5Ω的電阻接入電路，閉合開關，移動滑動變阻器的滑片，使電壓表示數為2V，此時電流表示數（如圖丙所示）為 A。
（3）滑片先保持不動，斷開開關，把5Ω的電阻換成10Ω的電阻后再閉合開關，接下來需將滑片往 （選填“左”或“右”）適當移動，使電壓表示數達到 ，再讀取電流表示數。
（4）小明再先后換接20Ω、25Ω、50Ω的定值電阻進行3次測量，數據都填入下面的表格中。
【解釋】分析表格中的數據，可得出實驗結論是 。
【交流】（5）本實驗中，滑動變阻器的主要作用是 。
（6）在物理實驗中，經常對物理量進行多組數據的測量，本實驗進行多組數據測量的目的是 。
8．（2024·江西九江·三模）【實驗名稱】測量小燈泡的額定電功率
【實驗器材】三節新干電池、額定電壓為2.5V的小燈泡（正常發光時的電阻約為10Ω）、滑動變阻器、電流表、電壓表、開關及導線若干。
【設計并進行實驗】（1）圖甲是同學們連接的實物圖，請你據此在下面虛線框中畫出電路圖；( )
（2）閉合開關前，圖甲中滑動變阻器的滑片應位于 （選填“A”或“B”）端；閉合開關后，發現電流表無示數，電壓表有示數，故障的原因可能是 （選填“小燈泡短路”或“小燈泡斷路”）；
（3）小明閉合開關，移動滑片到某位置時，電壓表示數如圖乙，此時燈泡 （選填“是”或“不是”）正常發光，若他想測量小燈泡的額定功率，應將滑動變阻器滑片向 （選填“A”或“B”）端移動；
（4）繼續移動滑片，記下多組對應的電壓表和電流表的示數，并繪制成圖丙所示的圖像，根據圖像信息，可計算出小燈泡的額定功率是 W；
【交流】觀察如圖丙所示的圖像，同學們進行了討論，你認為圖像不是直線的原因可能是 。
9．（2024·江西南昌·二模）【實驗名稱】測量小燈泡（額定電壓為2.5V）的電功率。
【實驗原理】 。
【實驗步驟】
（1）在實驗記錄表格內的括號里應填 。
（2）圖甲是連接的實物圖，其中有一根導線接錯，請你在圖甲中連接錯誤的導線上打“×”，并補畫出正確的連線 ；
（3）改正錯誤后，閉合開關并移動滑動變阻器滑片，小燈泡不發光，觀察到電壓表示數接近電源電壓，發現電流表示數幾乎為零，則電路中發生的故障可能是 ；排除故障后，電流表示數如圖乙所示，該燈泡的額定功率為 W；
（4）繼續調節滑動變阻器，使燈泡兩端電壓高出額定電壓的或?yàn)轭~定電壓的，并記錄電流表的示數與 情況，根據數據算出不同情況下燈泡的電功率。
【拓展】
（5）利用以上器材 （選填“能”或“不能”）完成探究電流與電壓的關系。
10．（2024·江西·二模）【探究名稱】探究電流與電阻的關系
【問題】某同學在實驗中發現，電路中的電阻發生變化時，電路中的電流也會發生變化。為探究電路中的電流與電阻之間的關系，該同學進行了如下探究。
【證據】該同學設計如圖甲所示的電路圖來探究電流跟電阻的關系。已知電源電壓為6V且保持不變，實驗用到的定值電阻阻值分別為5Ω、10Ω、15Ω、20Ω、25Ω。
（1）請根據圖甲，用筆畫線代替導線將圖乙的實物電路連接完整 （導線不允許交叉）；
（2）連接電路時開關應處于 狀態；
（3）將5Ω的電阻接入電路，閉合開關，移動滑動變阻器的滑片，發現電流表有示數，電壓表無示數，若兩電表均完好，則故障可能是 ；
（4）排除故障后，閉合開關，移動滑動變阻器的滑片，使電壓表示數為，記錄電阻阻值和電流表示數；
（5）實驗中多次改變R的阻值，移動滑動變阻器的滑片，使電壓表示數保持不變，記下每次電阻阻值和對應電流表的示數，得到如圖丙所示的電流I隨電阻R變化的圖像；
【解釋】
（6）由圖丙可知，實驗中定值電阻R兩端電壓保持 V不變；
（7）由圖丙可以得出結論：電壓一定時，通過導體中的電流跟導體的電阻成 比。
【交流】
（8）為完成整個實驗，應該選取最大阻值不小于 Ω的滑動變阻器；
（9）以下實驗中，與此實驗中進行多次測量的目的相同的是 。
A．用刻度尺測量長度
B．探究杠桿平衡條件
11．（2024·江西鷹潭·二模）果果用如圖甲所示的電路，探究“通過導體的電流跟電阻的關系”。實驗器材：電源（電壓恒為4.5V），電流表、電壓表各一只，開關，三個定值電阻（5Ω、10Ω、15Ω）、兩只滑動變阻器（甲“10Ω 2A”、乙“20Ω 1A”），導線若干。
（1）用筆畫線代替導線完成圖甲電路的連接；
（2）當選用5Ω的電阻時，移動滑片使電流表示數如圖乙所示。以后每更換一個阻值更大的電阻后，應將滑動變阻器的滑片向 （選填“左”或“右”）端移動，使電壓表的示數為 ，同時記下對應的電流值；
（3）當果果改用15Ω的電阻繼續實驗時，發現無論怎樣移動滑動變阻器的滑片，都無法使電壓表的示數達到實驗要求的值，則果果選用的滑動變阻器是 （選填“甲”或“乙”）；每次操作中更換的定值電阻與此時滑動變阻器的接入電阻阻值之比為 。
（4）多次改變R的阻值，根據實驗數據畫出如圖丙所示的圖象，得到的結論是： 。
（5）樂樂同學認為還有一種圖像也能直觀地判斷出I與R的定量關系，你認為如圖所示的圖像中， 符合樂樂的觀點.
12．（2024·江西·模擬預測）【探究名稱】探究電流與電阻的關系
【問題】電流與電阻存在怎樣的關系呢？依據電阻表示的是導體對電流阻礙作用的大小，提出合理的猜想是：當電壓一定時，導體的電阻越大，通過該導體的電流會越 。
【證據】
（1）如圖甲所示，是小剛同學設計的實驗電路圖。在閉合開關前，滑動變阻器的滑片應移到最 端。當他閉合開關后，移動滑片，發現電壓表始終無示數，電流表有示數，某次示數如圖乙所示，其讀數為 A。經檢查電路連線，發現有一根導線連接錯誤，請你在圖甲中錯誤的那根導線上畫“×”，并用筆畫線代替導線糾正該錯誤（導線不得交叉）。
（2）正確連接電路后，根據控制變量法，依次把多個阻值不同的電阻接入電路進行實驗，當實驗中把5Ω的電阻依次換成10Ω、20Ω的電阻時，滑動變阻器接入電路的阻值應 （選填“調大”“調小”或“不變”）。
（3）小剛同學根據收集的實驗數據，描繪出了如圖丙所示的圖像。
【解釋】依據證據，得出結論：保持導體兩端的電壓不變時，通過導體的電流跟這段導體的電阻成 。
【交流】請你分析實驗中小剛同學控制定值電阻兩端的電壓恒為 V。
13．（2024·江西景德鎮·二模）小李在做“用電流表、電壓表測電阻”的實驗中，電源電壓保持不變，所用滑動變阻器上標有“10Ω 1A”字樣。實驗時小李按圖甲正確連接電路。
（1）請用筆畫線代替導線將實物電路圖連接完整；
（2）在閉合電鍵S前，她應將滑動變阻器的滑片P置于變阻器的 端（選填“左”或“右”），其目的是： 。閉合電鍵S后，電壓表示數為2.3V，而電流表出現如圖乙所示現象，出現這一現象的原因是 ；
（3）她找到問題后重新實驗，在移動變阻器滑片P的過程中發現電流表示數變化范圍為0.22-0.46A，則電源電壓為 V；
（4）當變阻器滑片P移到某一位置時，觀察到電壓表示數3.5V，電流表示數為0.36A，該位置在滑動變阻器中點位置的 側（選填“左”或“右”）；
（5）通過以上實驗可測出三次R的阻值，取平均值為 Ω（本實驗除不盡的值都精確到0.1Ω）。
14．（2024·江西景德鎮·三模）實驗室有一個銘牌模糊不清的定值電阻，小明設計如圖甲所示的電路圖，用“伏安法”測定值電阻的阻值，電源電壓恒為3V。
（1）請根據圖甲用筆畫線代替導線，將圖乙所示的實物電路連接完整 （導線不允許交叉）；
（2）在連接電路時，滑動變阻器的滑片應移動到 （選填“a”或“b”）端；
（3）實驗中閉合開關后，發現電流表沒有示數，電壓表有示數且指針偏轉較大，則存在的電路故障可能是 （選填“電流表斷路”、“定值電阻短路”或“定值電阻斷路”）
（4）排除故降后，移動滑動變阻器的滑片，讀出了四組實驗數據，第1次實驗時電流表讀數如圖丙所示，此時電流表示數為 A；
（5）多次測量求電阻的平均值，定值電阻的阻值 Ω；
（6）小明提議，將電路中定值電阻換為小燈泡可以用于測量小燈泡電阻，為了減小實驗誤差，應多次測量求取小燈泡電阻的平均值。你認為小明的提議是 （選填“正確”或“錯誤”）的，理由是 。
15．（2024·江西·模擬預測）【實驗名稱】測量小燈泡電功率
【實驗器材】額定電壓是2.5V，正常發光時電阻約為10Ω的小燈泡一個，電源（電壓恒為4.5V）、電流表、電壓表、開關、滑動變阻器各一個，導線若干。
【實驗步驟】
（1）圖乙已連接部分電路，請用筆畫線代替導線按照電路圖將電路連接完整，使滑片P向左移動時小燈泡亮度變亮；
（2）莉莉同學連接好電路后，閉合開關，移動滑動變阻器的滑片P，發現小燈泡始終不亮，電壓表有示數，電流表無示數，原因可能是 ；
A．電流表斷路 B．小燈泡短路 C．小燈泡斷路 D．滑動變阻器斷路
（3）排除故障后，調節滑動變阻器的滑片P到圖示位置時，電壓表的示數如圖丙所示，其示數為 V；若他想測量小燈泡的額定功率應將圖乙中的滑片P向 （填“A”或“B”）端移動，使電壓表的示數為2.5V；
（4）莉莉同學多次移動滑動變阻器的滑片P，記下多組對應的電壓表和電流表的示數，并繪制成如圖所示的圖像，根據圖像信息，可算出小燈泡的額定功率是 W。
【拓展】（5）進一步分析圖乙可知，實驗過程中小燈泡的電阻在發生變化，小燈泡電阻發生變化的主要原因是受 的影響。在某次調節過程中，滑動變阻器接入電路的阻值減小了，小燈泡的電阻變化了，則 （選填“大于”“小于”或“等于”）。
16．（2024·江西贛州·二模）【探究名稱】探究電流與電阻的關系
【問題】某同學觀察到調節旋鈕可以使臺燈的亮度發生變化，他想，家庭電路中電壓幾乎不變，旋鈕的轉動可能是改變了電阻，從而改變電路中的電流大小使得燈泡的亮度發生了變化。那么，電流與電阻是否有一定的聯系呢？
【證據】某同學準備了如下器材去探究電流與電阻的關系：學生電源、電流表、電壓表、滑動變阻器各1個，定值電阻3個（5Ω、10Ω、20Ω各一個），開關、導線若干。
（1）請根據圖甲電路圖用筆畫線代替導線將圖乙所示實物圖連接成完整電路 （導線不允許交叉）；
（2）連接好電路，閉合開關，發現電流表沒有示數，移動滑動變阻器的滑片，電壓表示數始終接近電源電壓。造成這一現象的原因可能是 ；
（3）排除故障后繼續實驗，多次改變R的阻值，調節滑動變阻器，使電壓表示數保持不變，實驗數據記錄如下表。其中第5次實驗電流表示數如圖丙所示，其讀數為 A；
【解釋】導體兩端的電壓一定時，通過導體的電流與導體的電阻成 。
【交流】
（1）實驗過程中，將定值電阻R由5Ω換成10Ω后，直接閉合開關，將滑動變阻器的滑片向 （選填“左”或“右”）移動，使電壓表示數保持不變，再讀取電流表示數并記錄；
（2）某同學將圖甲中的電阻R換成小燈泡L，測量小燈泡的電阻。根據實驗數據繪出小燈泡的圖像，如圖所示，正確的是 （選填“a”或“b”），你判斷的依據是 。
17．（2024·江西鷹潭·三模）【實驗名稱】測量小燈泡正常發光時的電阻。
【實驗器材】電源（2節新干電池），開關、電壓表、電流表、滑動變阻器（規格為“10Ω、1A”和“20Ω、0.5A”）、額定電壓為2.5V的小燈泡、導線若干。
【實驗原理】該實驗的原理是 ，為完成實驗，他應該選取規格為 的滑動變阻器；
【實驗步驟】
（1）請你用筆畫線代替導線，將如圖電路連接完整，要求滑動變阻器的滑片向左滑動時燈泡變亮 ；
（2）閉合開關，發現小燈泡不亮，電流表、電壓表均有示數但示數較小，則接下來的操作是 ；
（3）移動滑動變阻器的滑片P到某一位置時，電壓表的示數為2V，若要測量小燈泡正常發光時的電阻，此時應將滑動變阻器的滑片P向 （選填“左”或“右”）端移動。如圖所示是實驗中繪制出的電流隨電壓變化的關系圖像；分析圖像可知，小燈泡正常工作時的電阻為 Ω，從圖像還可以看出，小燈泡燈絲的電阻隨電壓的增大逐漸 （選填“變大”或“變小”）。
18．（2024·江西萍鄉·三模）在“測量小燈泡的電阻”實驗中，選用的器材有：兩節電壓為1.5V的新干電池，正常發光時電壓為2.5V的待測小燈泡、滑動變阻器、電流表、電壓表、開關和若干導線。
（1）請用筆畫線代替導線，將圖甲中的實物電路連接完整；
（2）正確連接好電路，閉合開關前，滑動變阻器的滑片應置于 （選填“A”或“B”）端；
（3）閉合開關，發現小燈泡不發光，電壓表無示數，電流表有示數，造成這一現象的原因可能是 （填字母）；
A．電流表短路 B．小燈泡短路 C．滑動變阻器斷（開）路
（4）排除故障后，移動滑片P，某次實驗時，電壓表的示數為2.5V，電流表的示數如圖乙所示，小燈泡正常發光時的電阻約為 Ω（結果保留一位小數）；
（5）經過多次實驗，測出并記錄多組電壓和電流的值，得到小燈泡的I-U圖像如圖丙所示，由圖像可知，不同電壓下的小燈泡電阻是 的，其原因是： ；
（6）在探究電流與電壓的關系實驗中， （選填“可以”或“不可以”）用小燈泡代替定值電阻。實驗序號
1
2
3
4
5
電壓U/V
0.5
1.0
1.5
2.0
2.5
電流I/A
0.1
0.2
0.3
0.4
0.5
實驗次數
電壓
電流
小燈泡亮度
電功率
1
2.5
0.30
2
1.5
0.22
3
3.0
0.32
表一
實驗次數
1
2
3
電阻
5
10
15
電流
0.6
0.3
0.2
表二
實驗次數
1
2
3
電阻R/Ω
5
10
15
電流I/A
0.30
0.15
0.10
電阻R/Ω
5
10
20
25
50
電流I/A
0.2
0.1
0.08
0.04
實驗序號
燈泡兩端的電壓U/V
通過燈絲的電流I/A
燈泡的亮度
燈泡的電功率P/（ ）
1
P?=
2
P?=
3
P?=
次數
1
2
3
4
U/V
0.8
1.2
1.6
1.9
I/A
0.34
0.44
0.50
實驗次數
1
2
3
4
5
電阻R/Ω
5
10
15
20
25
電流I/A
0.6
0.3
0.2
0.15
