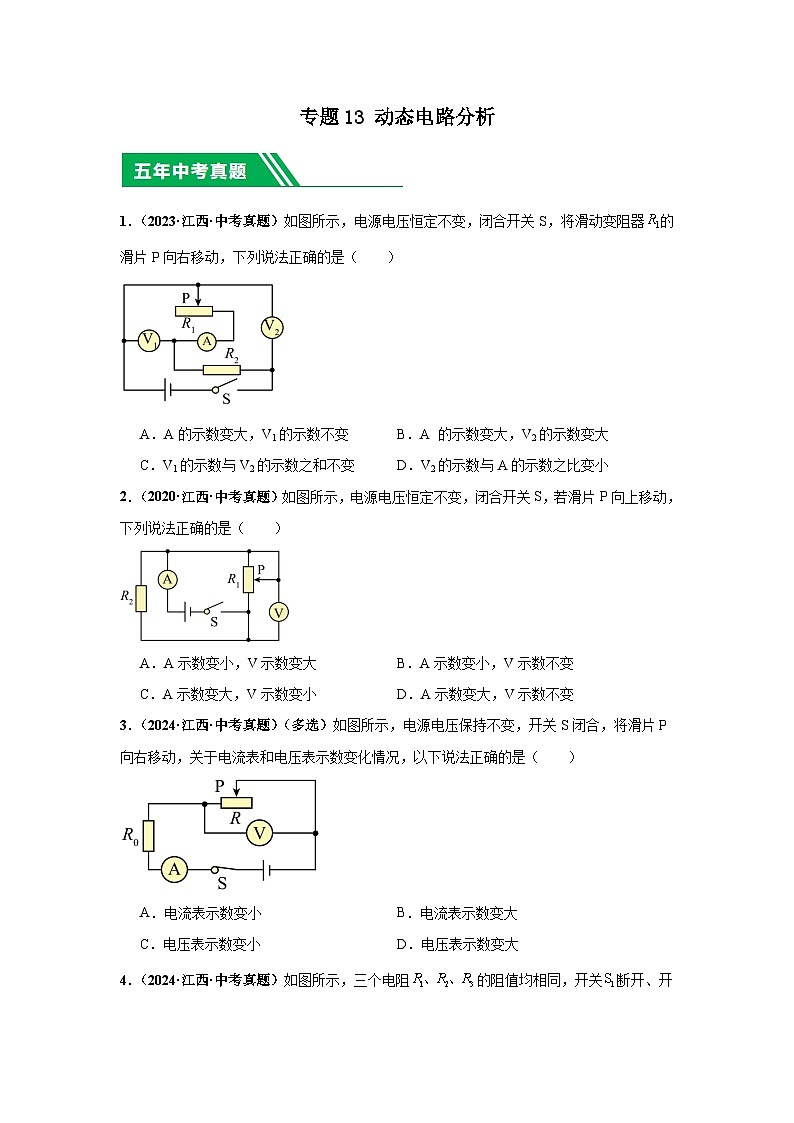

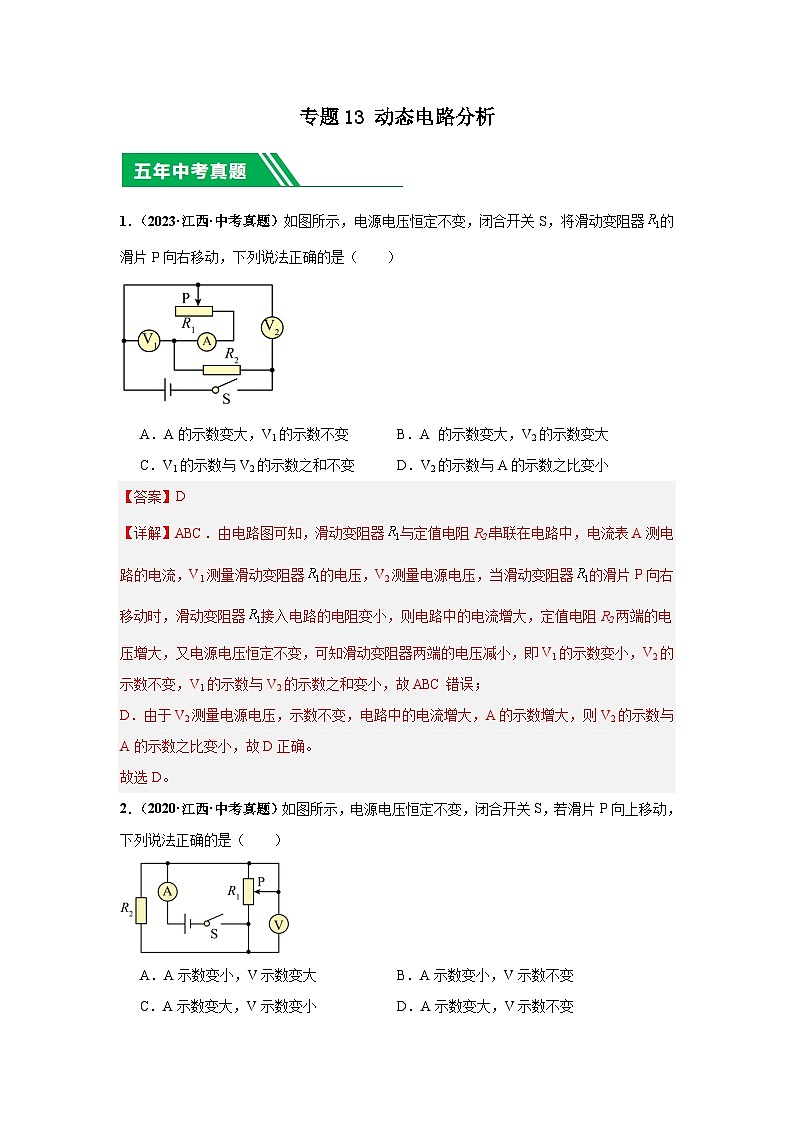

1．（2023·江西·中考真題）如圖所示，電源電壓恒定不變，閉合開關S，將滑動變阻器的滑片P向右移動，下列說法正確的是（ ）
A．A的示數變大，V1的示數不變B．A 的示數變大，V2的示數變大
C．V1的示數與V2的示數之和不變D．V2的示數與A的示數之比變小
2．（2020·江西·中考真題）如圖所示，電源電壓恒定不變，閉合開關S，若滑片P向上移動，下列說法正確的是（ ）
A．A示數變小，V示數變大B．A示數變小，V示數不變
C．A示數變大，V示數變小D．A示數變大，V示數不變

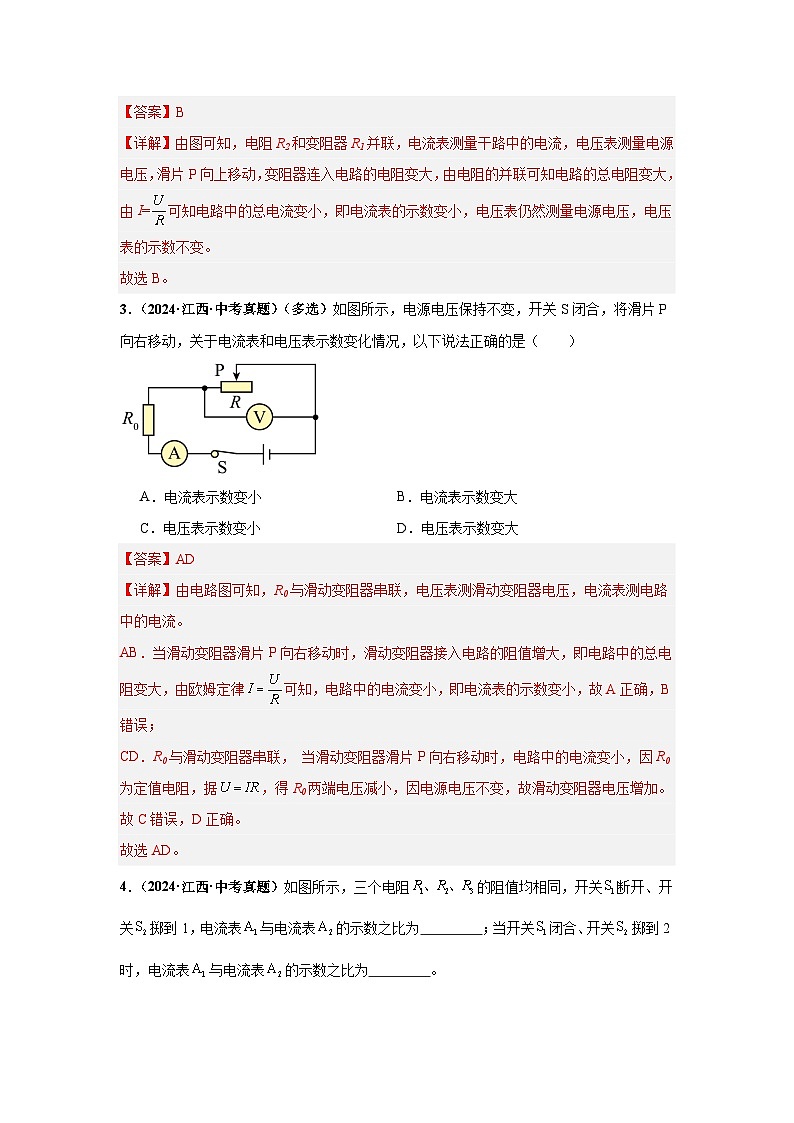

3．（2024·江西·中考真題）（多選）如圖所示，電源電壓保持不變，開關S閉合，將滑片P向右移動，關于電流表和電壓表示數變化情況，以下說法正確的是（ ）
A．電流表示數變小B．電流表示數變大
C．電壓表示數變小D．電壓表示數變大

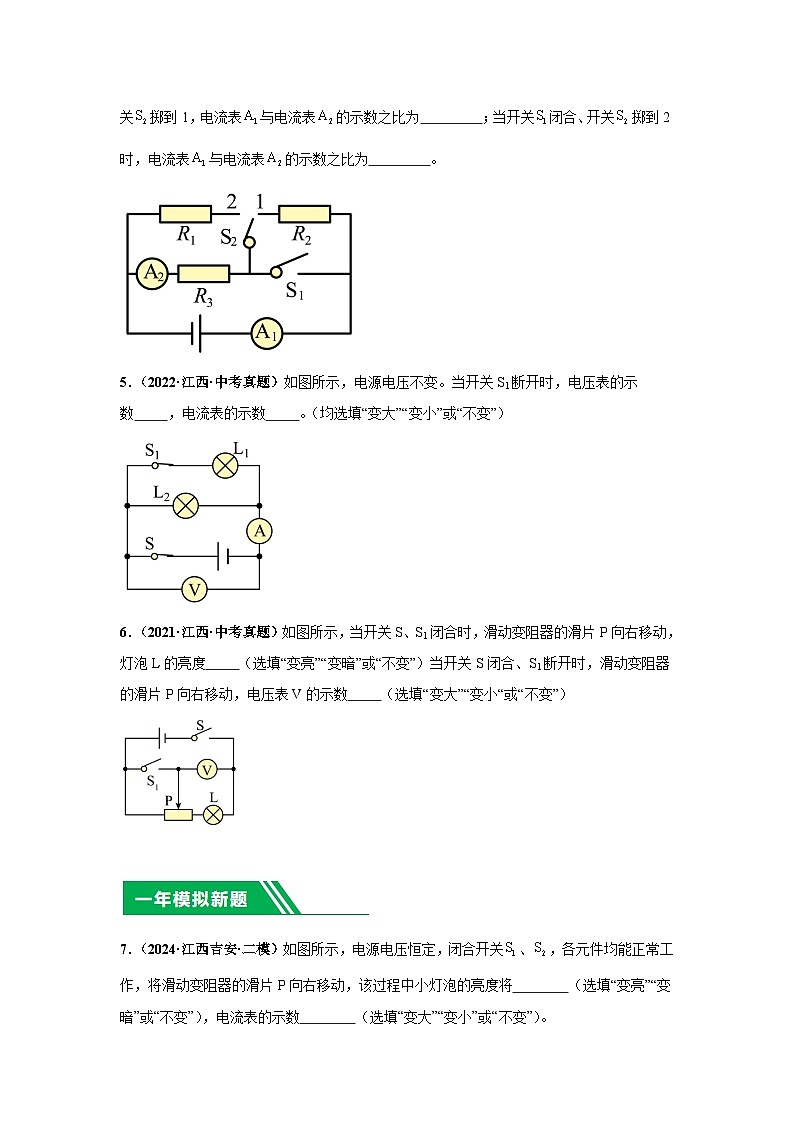

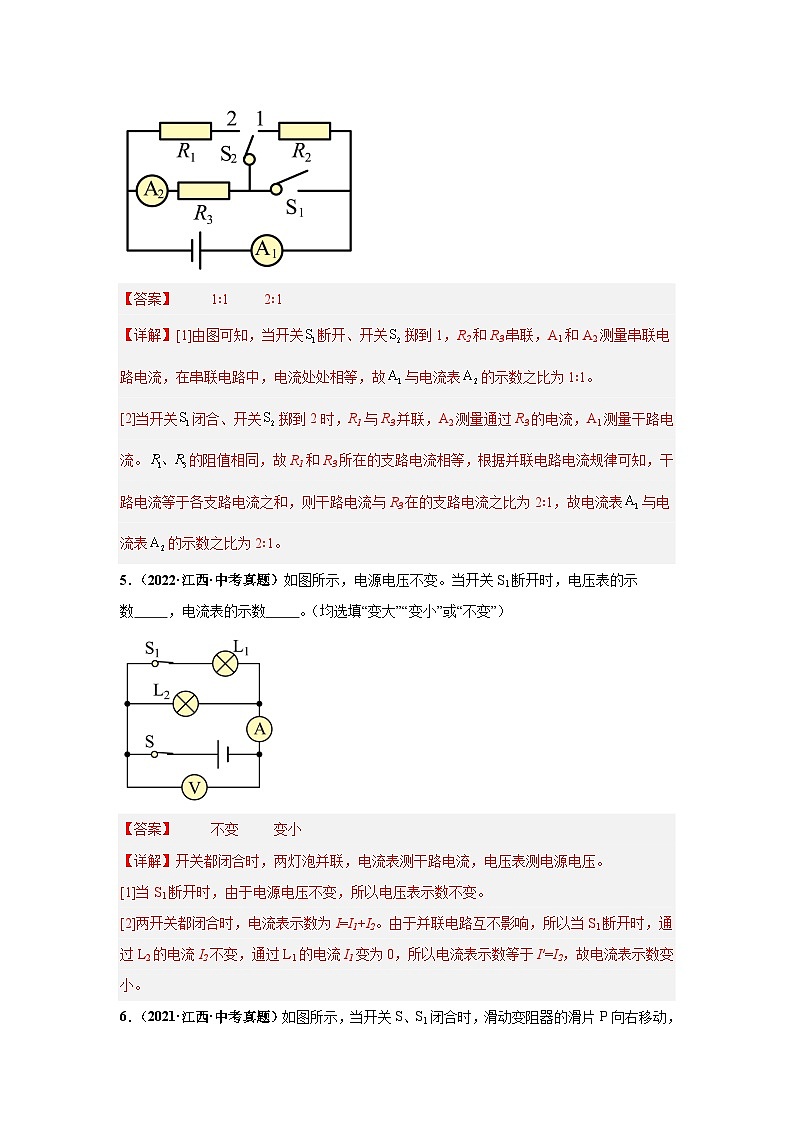

4．（2024·江西·中考真題）如圖所示，三個電阻的阻值均相同，開關斷開、開關擲到1，電流表與電流表的示數之比為 ；當開關閉合、開關擲到2時，電流表與電流表的示數之比為 。
5．（2022·江西·中考真題）如圖所示，電源電壓不變。當開關S1斷開時，電壓表的示數 ，電流表的示數 。（均選填“變大”“變小”或“不變”）
6．（2021·江西·中考真題）如圖所示，當開關S、S1閉合時，滑動變阻器的滑片P向右移動，燈泡L的亮度 （選填“變亮”“變暗”或“不變”）當開關S閉合、S1斷開時，滑動變阻器的滑片P向右移動，電壓表V的示數 （選填“變大”“變小“或“不變”）
7．（2024·江西吉安·二模）如圖所示，電源電壓恒定，閉合開關、，各元件均能正常工作，將滑動變阻器的滑片P向右移動，該過程中小燈泡的亮度將 （選填“變亮”“變暗”或“不變”），電流表的示數 （選填“變大”“變小”或“不變”）。

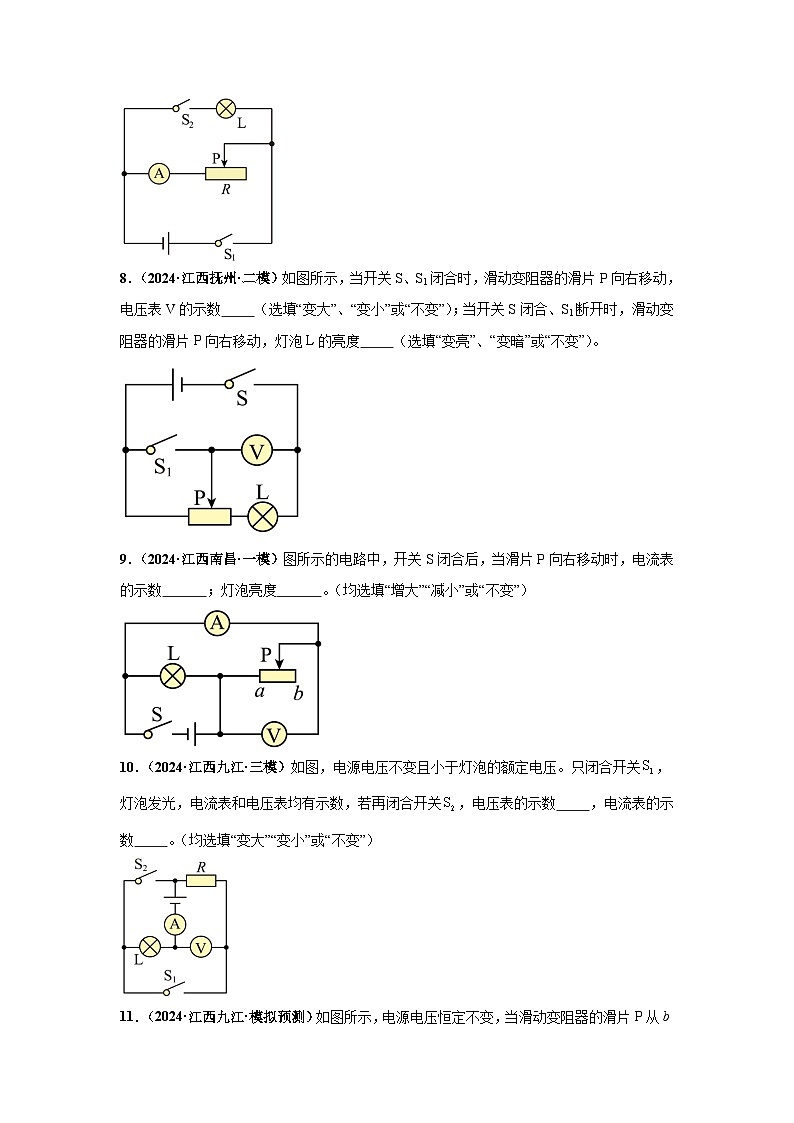

8．（2024·江西撫州·二模）如圖所示，當開關S、S1閉合時，滑動變阻器的滑片P向右移動，電壓表V的示數 （選填“變大”、“變小”或“不變”）；當開關S閉合、S1斷開時，滑動變阻器的滑片P向右移動，燈泡L的亮度 （選填“變亮”、“變暗”或“不變”）。
9．（2024·江西南昌·一模）圖所示的電路中，開關S閉合后，當滑片P向右移動時，電流表的示數 ；燈泡亮度 。（均選填“增大”“減小”或“不變”）
10．（2024·江西九江·三模）如圖，電源電壓不變且小于燈泡的額定電壓。只閉合開關，燈泡發光，電流表和電壓表均有示數，若再閉合開關，電壓表的示數 ，電流表的示數 。（均選填“變大”“變小”或“不變”）
11．（2024·江西九江·模擬預測）如圖所示，電源電壓恒定不變，當滑動變阻器的滑片P從b端向a端移動的過程中，燈泡L的亮度 ，電壓表的示數 。（均選填“變大”“變小”或“不變”）
12．（2024·江西南昌·二模）如圖所示，電源電壓保持不變，已知，閉合開關S1，將開關S2擲到2時，小燈泡恰好正常發光；斷開開關S1，將開關S2擲到1時，電壓表的示數 ，電流表的示數 （均選填“變大”“變小”或“不變”）
13．（2024·江西吉安·二模）如圖是某校創客小組自制肺活量比較裝置，電源電壓不變。閉合開關S后，吹氣時，氣球脹大，隔板向上運動，電路的電壓表的示數 ，電路的總功率 （選填“變大”“不變”或“變小”）。
14．（2024·江西南昌·一模）如圖所示，電源電壓恒定，三個電表均能正常工作。開關閉合后，移動滑動變阻器滑片，小燈泡變亮，則三個電表中，示數變大的是 ，示數變小的是 。（均選填“A”“V1”或“V2”）
15．（2024·江西·模擬預測）如圖所示，先只閉合開關S1，再將S2閉合，電流表A1的示數將 （選填“變大”“變小”或“不變”）；開關均閉合時，能亮的燈有 盞。
16．（2024·江西吉安·三模）如圖所示，電源電壓恒定，閉合開關S，滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）
A．電流表A1的示數變大
B．小燈泡的亮度變暗
C．滑動變阻器兩端的電壓變大
D．電壓表V與電流表A2的示數之比變大
17．（2024·江西景德鎮·二模）如圖所示電路中，當滑動變阻器的滑片P向右滑動時，電壓表和示數的變化情況是（ ）
A．和的示數都變大B．的示數變小，的示數變大
C．示數與A示數的比值不變D．示數與示數比值變小
18．（2024·江西九江·三模）如圖所示電路，電源電壓不變，R0為定值電阻，R是滑動變阻器，閉合開關，將滑片向b端移動過程中，下列說法正確的是（ ）
A．A的示數變大，V1的示數不變
B．A的示數變大，V2的示數變大
C．V2的示數與A的示數之比變小
D．V1的示數與V2的示數之和不變
19．（2024·江西·三模）如圖所示，當電源電壓保持不變，閉合開關S，將變阻器滑片P向左移動時（ ）
A．電流表示數變大，電壓表示數變大
B．燈L的額定功率變大，電壓表示數變大
C．電流表示數不變，電壓表示數不變
D．燈L的亮度不變，電壓表示數變大
20．（2024·江西贛州·一模）如圖所示，電源電壓不變，閉合開關，將滑動變阻器的滑片P向右滑動的過程中，下列說法正確的是（ ）
A．電流表A1示數變小，電壓表V示數變大
B．電流表A2示數變大，電壓表V示數變小
C．電壓表V示數與電流表A1示數的比值不變
D．電壓表V示數與電流表A2示數的乘積變大
21．（2024·江西南昌·一模）如圖所示的電路，電源電壓不變，閉合開關，當滑動變阻器R1的滑片向下移動時，以下說法正確的是（ ）
A．V1示數不變，V2示數變小，A示數變小
B．V1、V2示數不變，A示數不變
C．V1示數不變，V2示數變大，A示數變大
D．V1和V2示數的和不變
22．（2024·江西·模擬預測）如圖所示的電路，電源電壓保持不變，閉合開關S，在保證各元件安全的條件下，滑動變阻器的滑片從最右端向左移動的過程中（ ）
A．電壓表V示數變小，燈的亮度變亮
B．電流表A1示數變大，電流表A2示數不變
C．滑動變阻器消耗的電功率變小
D．電壓表V示數與電流表A2示數的比值變大
23．（2024·江西鷹潭·二模）如圖所示電路中，電源電壓恒定，為定值電阻，為滑動變阻器.閉合開關S后，滑動變阻器滑片P自a向b移動的過程中，下列說法正確的是（ ）
A．電壓表的示數不變
B．電流表A的示數變小
C．電路消耗的總功率變小
D．電壓表的示數與電流表A的示數之比變小
24．（2024·江西·模擬預測）如圖所示，電源電壓保持不變，燈泡燈絲電阻保持不變，閉合開關后，將滑動變阻器的滑片P從右端向左移動的過程中（ ）
A．電壓表的示數變小
B．電流表的示數變小
C．電壓表與電流表A1比值不變
D．燈泡的亮度不變
25．（2024·江西·二模）如圖所示的電路中，電源電壓不變，R為滑動變阻器，L為小燈泡（假設燈絲電阻不變）。閉合開關S，將滑動變阻器的滑片P向左移動，下列說法正確的是（ ）
A．電流表示數變小，小燈泡變暗
B．電壓表示數變大，小燈泡變亮
C．電壓表示數與電流表示數的比值變小，小燈泡變亮
D．電壓表示數與電流表示數的比值不變，小燈泡變亮
