滬科版九年級全冊第四節 科學探究：電流的熱效應一等獎?wù)n件ppt

這是一份滬科版九年級全冊第四節 科學探究：電流的熱效應一等獎?wù)n件ppt，文件包含164科學探究電流的熱效應備作業解析版docx、164科學探究電流的熱效應備作業原卷版docx、164科學探究電流的熱效應備課件pptx等3份課件配套教學資源，其中PPT共0頁， 歡迎下載使用。

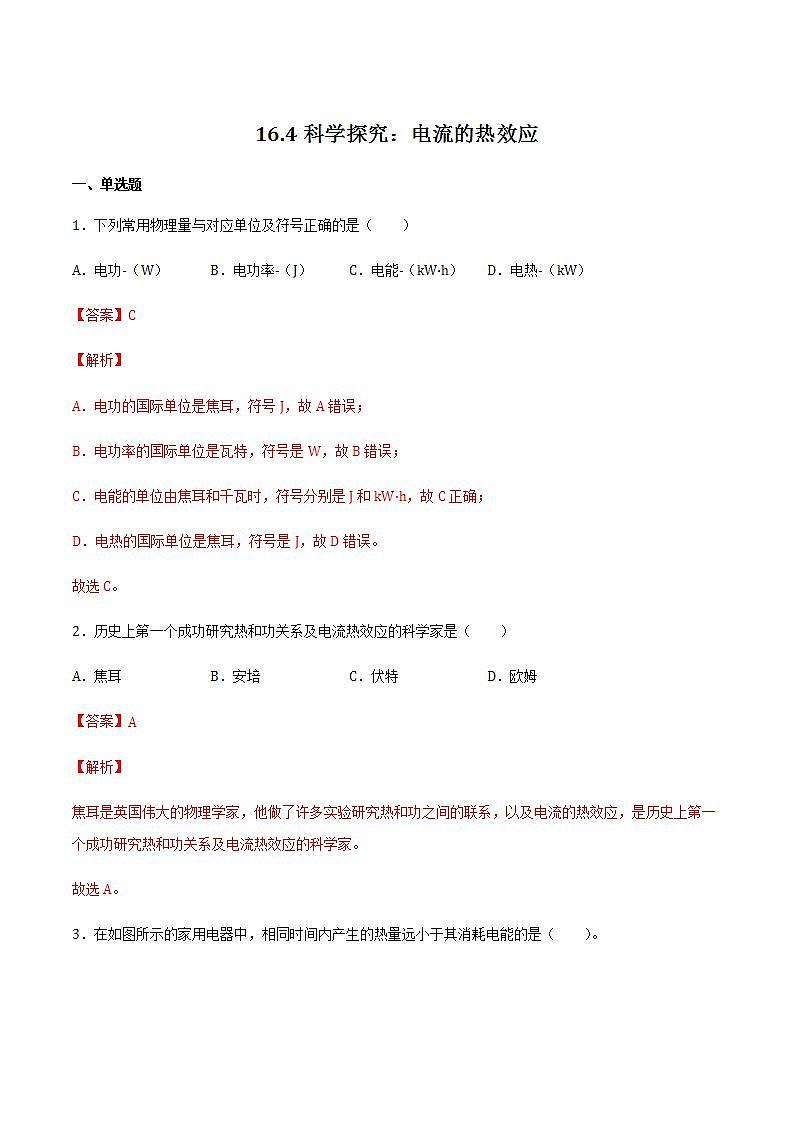

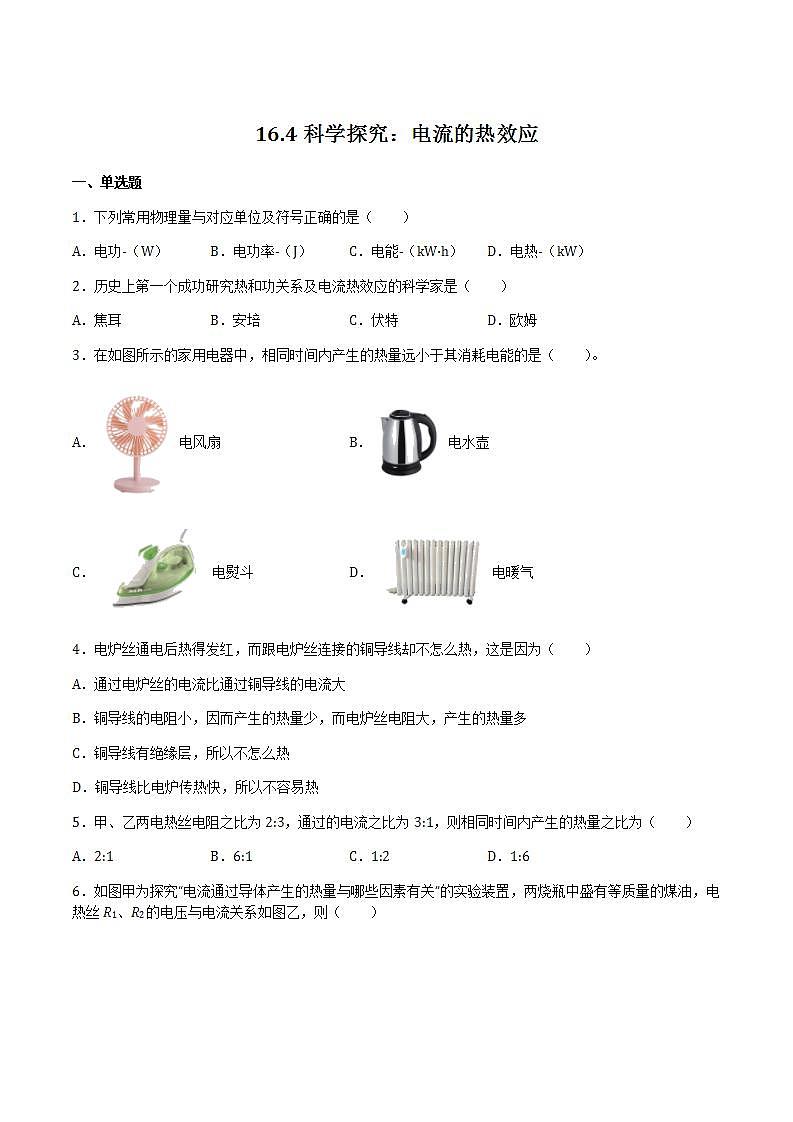

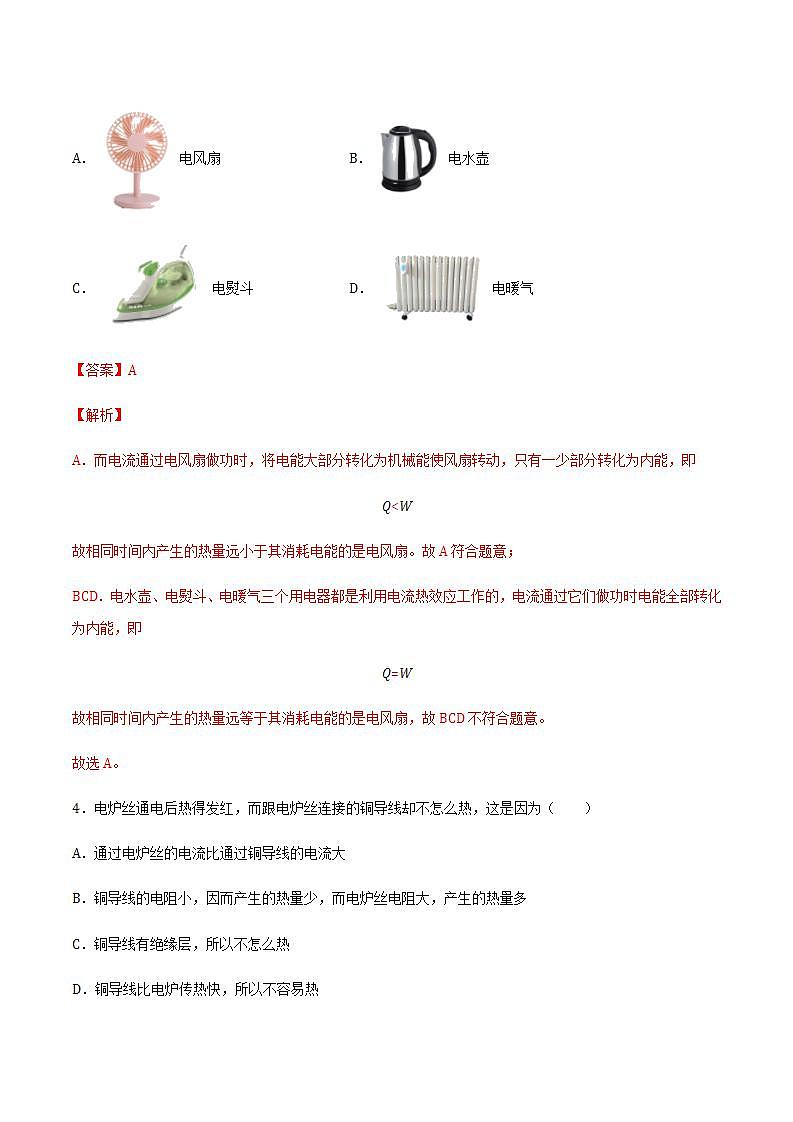

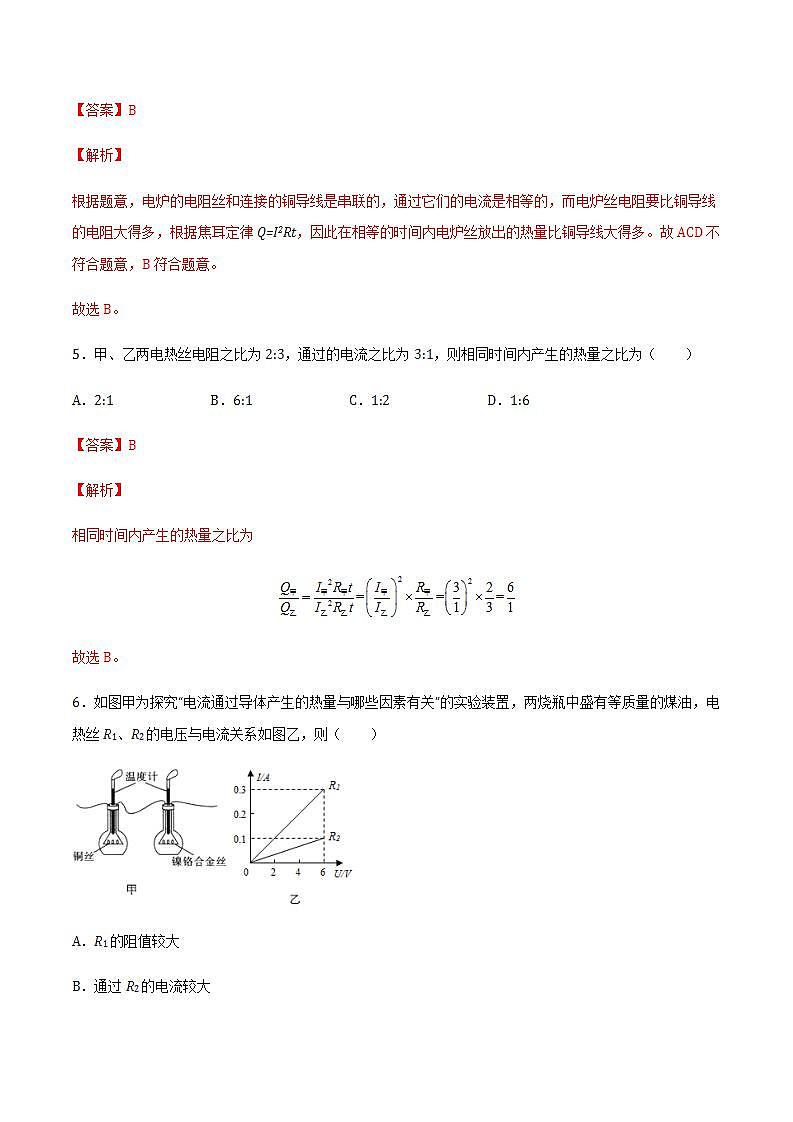

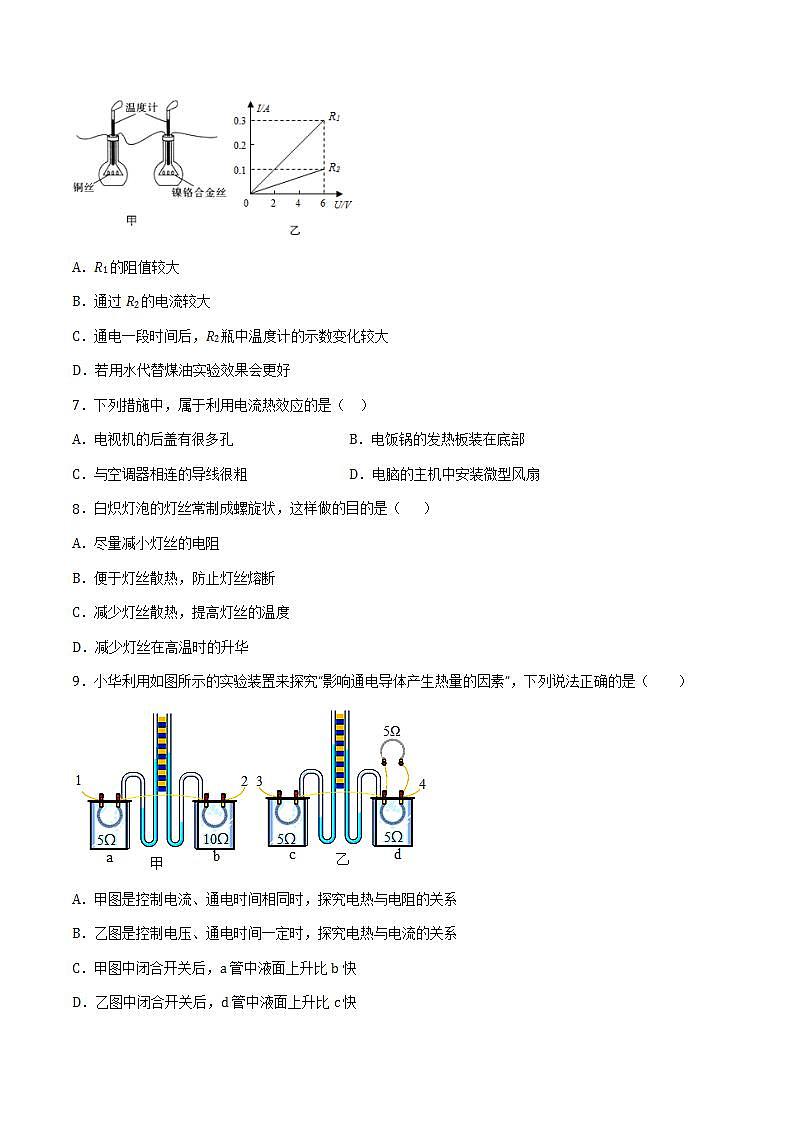

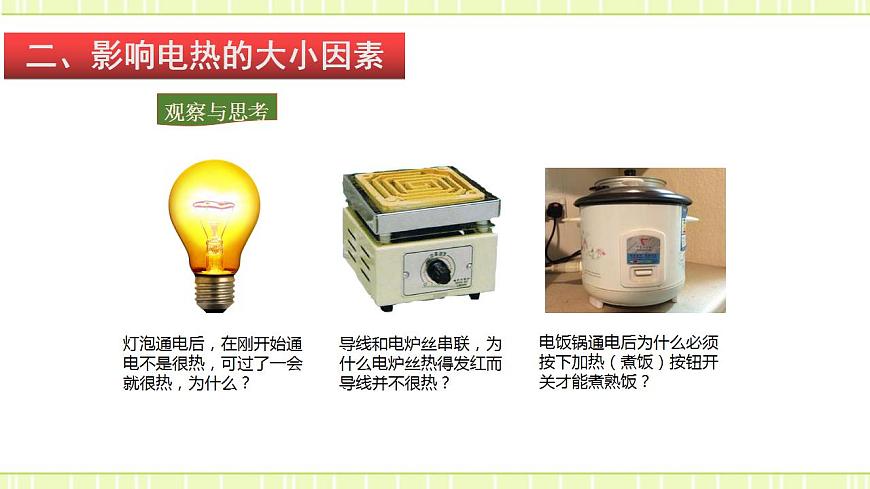

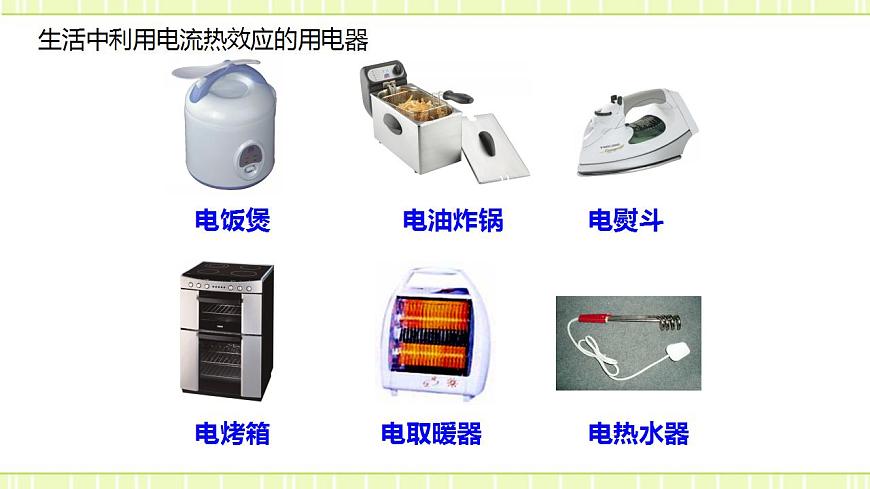

16.4科學探究：電流的熱效應一、單選題1．下列常用物理量與對應單位及符號正確的是（　　）A．電功-（W） B．電功率-（J） C．電能-（kW·h） D．電熱-（kW）2．歷史上第一個成功研究熱和功關系及電流熱效應的科學家是（　?。?/span>A．焦耳 B．安培 C．伏特 D．歐姆3．在如圖所示的家用電器中，相同時間內產生的熱量遠小于其消耗電能的是（　?。?。A．電風扇 B．電水壺C．電熨斗 D．電暖氣4．電爐絲通電后熱得發紅，而跟電爐絲連接的銅導線卻不怎么熱，這是因?yàn)椋ā　。?/span>A．通過電爐絲的電流比通過銅導線的電流大B．銅導線的電阻小，因而產生的熱量少，而電爐絲電阻大，產生的熱量多C．銅導線有絕緣層，所以不怎么熱D．銅導線比電爐傳熱快，所以不容易熱5．甲、乙兩電熱絲電阻之比為2:3，通過的電流之比為3:1，則相同時間內產生的熱量之比為（　?。?/span>A．2:1 B．6:1 C．1:2 D．1:66．如圖甲為探究“電流通過導體產生的熱量與哪些因素有關”的實驗裝置，兩燒瓶中盛有等質量的煤油，電熱絲R1、R2的電壓與電流關系如圖乙，則（　　）A．R1的阻值較大B．通過R2的電流較大C．通電一段時間后，R2瓶中溫度計的示數變化較大D．若用水代替煤油實驗效果會更好7．下列措施中，屬于利用電流熱效應的是（  ）A．電視機的后蓋有很多孔 B．電飯鍋的發熱板裝在底部C．與空調器相連的導線很粗 D．電腦的主機中安裝微型風扇8．白熾燈泡的燈絲常制成螺旋狀，這樣做的目的是（   ）A．盡量減小燈絲的電阻B．便于燈絲散熱，防止燈絲熔斷C．減少燈絲散熱，提高燈絲的溫度D．減少燈絲在高溫時的升華9．小華利用如圖所示的實驗裝置來探究“影響通電導體產生熱量的因素”，下列說法正確的是（　?。?/span>A．甲圖是控制電流、通電時間相同時，探究電熱與電阻的關系B．乙圖是控制電壓、通電時間一定時，探究電熱與電流的關系C．甲圖中閉合開關后，a管中液面上升比b快D．乙圖中閉合開關后，d管中液面上升比c快10．如圖，電源電壓不變，R1、R2是兩個相同的電阻，當閉合開關S1，斷開S2、S3，通電20min，電路產生的熱量為Q；同時閉合S2、S3，斷開S1，若要產生相同的熱量Q，則需通電A．5min B．10min C．20min D．40min11．如圖是“探究電流通過導體時產生熱量的多少與什么因素有關”的實驗裝置。通電前，A 、 B 兩個 U 型管中的液面相平，通電一段時間后，通過 R1、R2 的電流分別為 I1、I2，則（ ） A．I1>I2，A 管中的液面較高B．I1>I2，A 管中的液面較低C．I1=I2，A 管中的液面較高D．I1=I2，兩管中的液面一樣高12．如圖所示電路，電源電壓為6V且保持不變，定值電阻R1為10Ω，滑動變阻器R2的規格為“20Ω 0.5A”，電壓表量程為0～3V，電流表量程為0～0.6A，則A．電壓表測量的是電阻R1兩端的電壓B．當變阻器R2的滑片P向左移動時，電壓表的示數變小C．為了保證電路中各元件安全工作，變阻器R2接入電路的阻值范圍是2～10ΩD．當變阻器R2接入電路中的阻值是8Ω時，通電1min電阻R1產生的熱量是56.7J  二、填空題13．如圖所示的自制便攜式封口機，使用電壓為3V的電源，接通電路發熱電阻溫度升高，利用電流的______實現高溫封口。阻值為1Ω的發熱電阻10s內產生______J的熱量。封口時總是把塑料袋燙壞，應將發熱電阻換成阻值更______（填“大”或“小”）的。14．均標有“220V 60W”的白熾燈、電風扇和電熱器并聯在家庭電路中，都正常工作時，相同時間內電流做功____（選填“相等”或“不相等”）；相同時間內產生熱量Q電風扇____（選填“大于”、“小于”或“等于”）Q 電熱器。15．吸塵器正常工作一段時間后，機身的溫度會升高，這是電流的______效應，一個“220V、440W”的吸塵器，線圈電阻是10Ω，工作1min消耗的電能是_______J，產生的熱量是______J。16．1840年英國物理學家_______最先確定了電流產生的熱量與電流、電阻和通電時間的關系，可用公式Q=I2Rt表示。由公式可知道，當電流和時間一定時，電流通過導體產生的熱量與電阻成______（選填“正比”或“反比”）。17．如圖是探究電流通過導體產生熱量跟什么因素有關的實驗裝置，圖甲所示的裝置是用來探究電流產生的熱量與______________ （填“電阻”或“電流”）的關系，該裝置中電阻R1、R2兩端電壓之比為_____ ；若通過R1的電流為0.5A，則1min內電流通過R2產生的熱量為_______ J；裝置乙中電阻R3、R4產生的熱量之比為________ 。18．某電飯鍋內有和兩根電熱絲，將它們接入電路，如圖所示，當接______時是保溫狀態，當接2時，電路 中的電流大小是______，通電電路產生的熱量是______．19．如圖是燈L和定值電阻R的I-U圖像，當L和R串聯在電壓恒定的電源上時，L功率為0.3W；當L和R并聯在同一電源上時，干路電流是0.9A，此時，L阻值為______Ω，R工作1min產生的熱量是______J。20．下表是某電炒鍋的銘牌，根據表中的信息回答下列問題：用電高峰時，家庭電路中的電壓會下降10%，這時電炒鍋的實際功率是________ W，電炒鍋工作45min消耗的電能是________ kW?h（保留兩位小數）．若家庭電路中只有電炒鍋在燒水且正常工作，電炒鍋產生的熱量有70%被水吸收后水的溫度升高了30℃，且如圖中電能表的轉盤正好轉了300轉，該電炒鍋中水的質量為________ kg（水的比熱容c水=4.2×103J/（kg?℃））．   BC﹣65B電炒鍋額定電壓220V額定功率1100W工作頻率50Hz  三、作圖題21．在探究“電流熱效應與哪些因素有關”的實驗中，小明要用如圖所示的實驗器材探究電流一定時，電流熱效應與電阻的關系。請你用筆畫線代替導線，幫他把電路連接完整。（____）22．在研究電流通過導體產生的熱量與哪些因素有關的實驗中，用到圖所示的實驗器材．若探究電流通過導體產生的熱量與電流的關系，請你用筆畫線代替導線在圖中選擇合適的 器材完成實驗電路的連接．（______） 四、實驗題23．在探究“電流通過導體時產生熱量的多少跟什么因素有關”的實驗中，實驗裝置的一部分如圖所示，兩燒瓶A、B中煤油質量相等，兩只溫度計的示數相同，電阻絲的阻值R1＞R2。(1)燒瓶中不裝水而裝煤油，一方面是因?yàn)樗?/span>________；另一方面是因?yàn)樗谋葻崛葺^__________。（選填“大”或“小”）。 (2)開關接在干路，是為了控制_________相同。(3)閉合開關后，通電一段時間后，會發現________（選填“A”或“B”）瓶中溫度計的示數上升較快。24．探究“通電導體產生的熱量Q與電阻R的關系”，他們選用了以下實驗器材：兩個完全相同的燒瓶，燒瓶?jī)?nèi)分別裝有質量和初溫相同的水和煤油，相同的溫度計A和B、阻值分別為、的電阻絲()還有滿足實驗要求的電源、滑動變阻器、電流表、開關和導線，他們?cè)O(shè)計了如圖所示的實驗電路，進行如下實驗：閉合開關，通電一段時間后，記下溫度計A的示數為，溫度計B的示數為，發現，請根據以上敘述回答下列問題： ①實驗中是通過觀察________來反映電流產生熱量的多少.②請指出實驗過程中存在的問題：_________.③實驗改進后可得出結論：_______.25．實驗桌上有兩個完全相同的燒瓶，燒瓶?jī)?nèi)裝有質量相等、初溫相同的煤油、完全相同的溫度計A和B，燒瓶?jī)?nèi)還分別裝有阻值不同且不變的電阻絲R1和R2(R1 >R2)。小蘭將它們與滑動變阻器、學生電源、開關、以及導線連接組成如圖所示的電路，探究“電流通過導體產生的熱量跟什么因素有關。” (1)此實驗通過 ______ 反映電流通過導體時產生熱量的多少；(2)閉合開關S，通電一段時間后，觀察到溫度計A的示數比溫度計B的示數 ______ （選填“大”或“小”），說明電流通過導體產生的熱量跟 ______ 有關。26．如圖是探究“電流通過導體時產生熱量與哪些因素有關”的實驗裝置，兩個透明容器中密封著等量的空氣．（1）實驗中，要比較電阻絲產生的熱量的多少，只需比較與之相連的U型管中液面的高度差．（2）甲裝置可探究電流產生的熱量與_____的關系，通電一段時間后，_____（填“左”或“右”）側容器中U型管中液面的高度差大．（3）乙裝置中的電阻R3的作用主要是_____________．（4）如果乙裝置中R3發生了斷路，保證通電時間相同，與步驟（3）相比較，則左側U型管中液面的高度差將_____（選填“變大”、“變小”或“不變”）．（5）利用甲裝置還可以研究電壓一定時，電流通過導體時產生熱量與電阻的關系．可將甲裝置做如下改動：將接在B接線柱上的導線改接在A處，再取一根導線在__兩個接線柱之間即可．27．如圖甲、乙是“探究電流通過導體產生熱量的多少跟什么因素有關”的實驗裝置，兩個透明容器中密封著等量的空氣．（1）實驗中，用_____反映密閉空氣溫度的變化（2）圖甲可探究電流產生的熱量與_____的關系，通電一段時間后，_____（選填“左支“右”）側容器中電阻產生的熱量多．（3）乙裝置中的電阻R3的作用主要是_____．（4）如果乙裝置中R3發生了斷路，在通電時問相間的情況下，與R3未發生了斷路之前相比較，左側U型管中液面的高度差將_____（選填“變大變小”或“不變”）（5）生活中我們經常見到“電爐絲熱得發紅，而與它相連的導線卻不熱”這一現象，可用上面圖_____（選填“甲”或“乙”）的實驗結論來解釋．28．完成焦耳定律的實驗題目電流通過導體時產生的熱量和哪些因素有關實驗器材電源、開關、導線、定值電阻、形管、透明容器實驗裝置實驗步驟如圖，兩容器中密封著①______的空氣，每個容器中都有一段電阻絲，將電阻絲串聯起來接到電源上，使通過兩段電阻絲的②______相等，通電一段時間后，發現右側形管中液面高度差③______．如圖，兩個密閉容器中的電阻一樣大，在其中一個容器外部，將一個電阻與容器內的電阻并聯，因此通過兩容器中電阻的電流⑦_(dá)_____，在通電時間相同的情況下，⑧______形管中的液面高度差較大．結論在通電時間和④______一定時，導體電阻越⑤______，通電導體所產生的熱量越⑥______．在通電時間和⑨______一定時，通過導體的電流越⑩______通電導體所產生的熱量越______．反思在探究過程中主要用到的研究方法是______和______   29．探究焦耳定律器材兩個裝有等量煤油的相同燒瓶，________，長度、橫截面積都相同的銅絲和鎳鉻合金絲，電源，開關，電流表，滑動變阻器，導線等裝置圖 （1）在兩個相同的燒瓶中盛有等量的煤油，溫度計顯示煤油的溫度．兩瓶中分別浸泡著一段金屬絲，燒瓶A中的金屬絲是銅絲，電阻比較??；燒瓶B中的金屬絲是鎳鉻合金絲，電阻比較大．（2）按照電路圖連接如圖所示裝置．（3）先閉合開關，兩燒瓶中的電阻絲是_______的，通過它們的電流________，通電一段時間后，發現燒瓶B中的溫度計溫度升高得多，這說明燒瓶B中的煤油吸收的熱量________．（4）用滑動變阻器改變電路中的電流，使電路中的電流比剛才實驗時的電流大，通電時間跟上次實驗一樣，發現同一個燒瓶的溫度升高得更_________．（5）在第一次實驗的基礎上，保持滑片的位置不變，但通電時間比上一次長，觀察到甲瓶中的溫度比第一次的__________．在此基礎上，焦耳通過大量的精確實驗總結出焦耳定律：電流通過導體產生的熱量跟______成正比，跟導體的電阻成______比，跟通電時間成______比，其數學及達式是____________． 五、計算題30．如圖是家用電飯鍋的電路圖.電飯鍋工作時有兩種狀態：一種是鍋內的水燒開以前的加熱狀態，另一種是水燒開后的保溫狀態．是加熱用的電熱絲，上面標有“220V    1100W”，是電阻.問：(1)電飯鍋處于加熱狀態時一小時放出的熱量是多少？(2)電飯鍋處于保溫狀態時，的功率是此時電路總功率的，在10min內產生的熱量是多少？31．如圖所示的電路中，已知電阻R1=10Ω，R2=20Ω，電源電壓為6V，求：（1）當只閉合S2時，R1、R2在10s內產生的熱量分別是多少？（2）當只閉合S1、S3時，R1、R2在10s內產生的熱量分別是多少？32．在廚房里安裝如圖甲所示俗稱“小廚寶”的電熱水龍頭，使用起來非常方便，旋轉手柄S可處于冷水擋a、溫水擋b或熱水擋c，它的簡要工作電路如圖乙所示，虛線方框內有 “小廚寶”的兩個發熱電阻（未畫出），溫水擋的發熱電阻R1=44，電源電壓為220V．（1）當S旋到b擋位時，求通電10s電流產生的熱量．（2）當S旋到c擋位時，水龍頭的電功率為2 000W，求此時發熱電阻的總阻值．（3）請你在虛線方框內畫出發熱電阻的電路，并連接到相應的擋位和“c”點．
